热镀锌钢管沟槽连接施工方法
热镀锌钢管沟槽连接施工方法措施范本
整体解决方案系列热镀锌钢管沟槽连接施工方法措施（标准、完整、实用、可修改）编号：FS-QG-72530热镀锌钢管沟槽连接施工方法措施Construction methods and measures of hot-dip galvanized steel pipetrench connection说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定热镀锌钢管沟槽连接施工方法本工程中水系统、废水压力排水系统、污水压力排水系统管道采用热镀锌钢管沟槽连接。
施工方法:1)管道连接步骤如下图:a)加工沟槽b)涂润滑脂c)套密封圈d)对接安装e)装沟槽f)上紧连接螺栓2)加工沟槽:a)滚槽的标准要求(如下表)管径(mm)A0-0.5B0+0.5C0+0.5DN80169.52.2DN100169.52.2DN125169.52.2b)采用切管机将钢管切割成所需长度，用砂轮磨光机去除管口边的毛刺。
c)水平放至需加工的钢管。
d)贴紧钢管端面与滚槽机下滚轮挡板端面，使钢管与滚槽机下滚轮挡板端面成90°。
e)开启滚槽机电机，使上压轮均匀滚压钢管至预定的沟槽深度。
检查沟槽的深度和宽度等尺寸，确保符合标准要求3)套密封圈a)检查橡胶密封圈是否完好。
b)橡胶密封圈安装前，在密封圈唇边和外边涂一层硅润滑油，把密封圈装在管端，必须确保密封圈唇边不伸出管端。
4)管道对接安装a)管道安装前必须按设计和安装工艺要求管道的支架、托架b)安装时按照从主管到支管的顺序进行安装，不可跳越式安装，以免出现段与段之间连接困难和影响系统的严密性。
c)管道安装时必须横平竖直，不可有强行的折弯。
d)对准管子把两端连在一起，然后操作机械配管系统，使机械接头在密封圈上定位并进入两边的凹槽。
e)最后插入螺栓，拧紧螺母，即安装完毕。
如下图。
5)三通、四通安装a)三通、四通安装前，应在主管上用开孔机开孔。

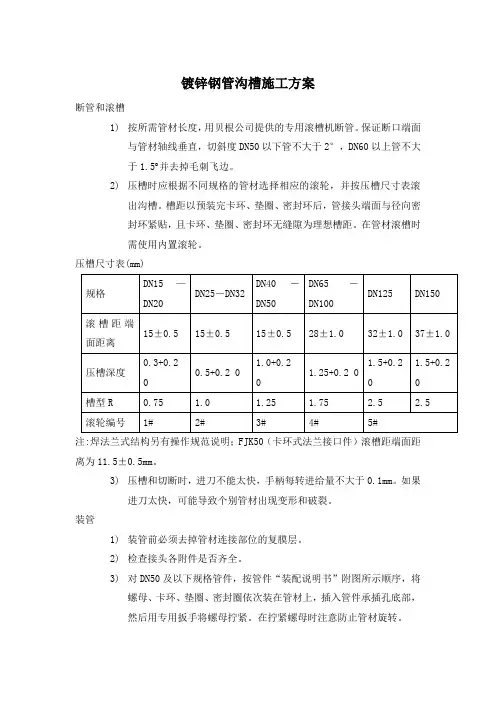

镀锌钢管沟槽施工方案
镀锌钢管沟槽施工方案断管和滚槽1)按所需管材长度，用贝根公司提供的专用滚槽机断管。
保证断口端面与管材轴线垂直，切斜度DN50以下管不大于2°，DN60以上管不大于1.5 并去掉毛刺飞边。
2)压槽时应根据不同规格的管材选择相应的滚轮，并按压槽尺寸表滚出沟槽。
槽距以预装完卡环、垫圈、密封环后，管接头端面与径向密封环紧贴，且卡环、垫圈、密封环无缝隙为理想槽距。
在管材滚槽时需使用内置滚轮。
压槽尺寸表(mm)注:焊法兰式结构另有操作规范说明；FJK50（卡环式法兰接口件）滚槽距端面距离为11.5±0.5mm。
3)压槽和切断时，进刀不能太快，手柄每转进给量不大于0.1mm。
如果进刀太快，可能导致个别管材出现变形和破裂。
装管1)装管前必须去掉管材连接部位的复膜层。
2)检查接头各附件是否齐全。
3)对DN50及以下规格管件，按管件“装配说明书”附图所示顺序，将螺母、卡环、垫圈、密封圈依次装在管材上，插入管件承插孔底部，然后用专用扳手将螺母拧紧。
在拧紧螺母时注意防止管材旋转。
4)补芯BX20—50安装，补芯与管件配套使用密封圈配合，置入管件承插孔内拧紧管件螺母即可。
5)对DN65以上的大管件连接时，先将接口、卡环、垫圈、密封圈套在管材上，然后与管件主体件连接，拧紧螺栓。
拧紧螺栓时应对角同时紧固，防止偏斜造成密封不严。
设置管卡1)管道安装时，应按要求设置固定支架进行固定，支架安装位置准确，每个管件两端都应设置支架；敷设应平整、牢固；与管道接触应紧密，但不得损伤管道表面，可用橡皮垫作为保护；贝根管支架的支撑间距不得大于下表的规定（以管件为基准点）。
如因施工环境受限制，施工方可适当调节支架敷设位置与数量。
支架的最大安装间距（mm）注：①在管件较多处可适当缩短支撑间距。
②支架材料一般为槽钢或角铁。
2)在连接三通、弯头、阀门、给水栓及各个配水点等受力处，必须采用固定支架固定。
管卡与管件之间的距离不得大于管材直径的四倍。
管道沟槽连接标准做法
管道沟槽连接标准做法管道沟槽连接是在管道接头部位采用专门的滚槽机加工成环形沟槽后, 在相邻管端套上橡胶密封圈，用拼合式卡箍件、C型橡胶密封圈和紧固件等组装成的套筒式快速连接。
沟槽连接具有安装快速、简易、安全、可靠、经济、免电焊、无污染等优点，且节省人工、人工机械费的开支，并可在运行中吸收管道噪音、震动传播及热胀冷缩，便于管道维护、保养、不受安装场所的限制特点。
沟槽式管道一般适用于温度不超过80℃的生活和生产给排水、消防、空调等管道工程。
沟槽式管道连接施工程序主要包括：1、施工准备；2、卡箍的检查、试验、试压；3、沟槽式施工过程；4、开孔式产品施工过程；5、系统检验。
一、施工准备1 经规定程序审批的设计图纸和其他技术文件齐全；2 批准的施工方案或施工组织设计和配管图已进行技术交底；3 工程用管材、沟槽接头和沟槽管件等管道组合件、管道支承件，施工力量，水、电供应以及电动切管机、电动压槽机、开孔器、试压设备等机具已准备就绪，能进行正常施工并符合质量要求；4 对施工人员已进行沟槽连接方式的技术培训。
二、卡箍等配件的抽查、试验、试压1、C 型密封圈主要是C 型可形成三重反应式密封。
管道内流体的压力越大，接头的压力越大，接头的密封性越好，沟槽式管接头分为钢性接头和挠性接头。
刚性接头利用卡箍的错口将管子紧紧系住，使得管子连接管道的作用，安装后不产生挠度。
挠性接头的卡箍内缘嵌入管道时，设计成有一定的间隙，使得管道连接后允许产生一定的轴向位移和侧向编转。
2 、接头及管件外观质量检查。
沟槽式管接头多采用球墨铸铁材料，不易生锈、强度高、韧性好、延伸性好，还具有较强的防震吸震性能。
铸件不应有影响机械性能的气孔、砂眼、夹渣冷隔和裂纹等铸造缺陷，管件内外表面应经涂漆处理，漆膜厚度为15μm～30μm，漆墨应光滑均匀、牢固，不允许存在直径大于2mm的漆块堆集。
对用于饮水的接头及管件，按饮用水标准要求对其表面采用食品级涂覆。
3、负压密封性和漏气速率检查。
镀锌钢管沟槽式卡箍连接安装安全技术交底
工程编号 交底内容:一、 应用部位地下室集水坑至出户压力排水部分、非虹吸雨水管道部分。
二、 工艺流程施工准备一依设计图纸备料-沟槽加工一装机械三通或四通一管道安装一试压一冲洗 三、 安装前准备工作1. 安装机械所需机械如下表1表2. 材料准备所需镀锌钢管必须均为国标镀锌钢管，规格尺寸为： DN100:114.3X 4mm DN125:140X4.5mm3. 工具准备活口扳手、游标卡尺、水平仪、润滑剂（无特殊要求时，可用肥皂水或者洗洁精代替）、砂 纸、锉刀、脚手架、镀锌U 型卡、防锈漆、樟丹漆。
胀栓、镀锌螺母。
四、安装工艺1. 管材切割用钢管切割机将钢管按所需长度切割，切口应平整，切口端面与钢管轴线应垂直。
切口处若工程名称 交底部位B 区压力排水管和非虹吸雨水管2014-3-1技术负责人: 交底人: 接交人:安全技术交底表C1-3交底内容：有毛刺，应用砂纸、锉刀或砂轮机打磨。
建议使用套丝机的管刀进行断管，其优势在于管道的端面垂直平整，毛刺很少。
常规的无齿锯进行断管时，由于其锯片出厂时端面不平整、用力过猛、管道转动等因素易造成管道断面错位、毛刺多。
2. 沟槽加工（1）选取符合设计要求的管材，管材的端口无毛刺，光滑，壁厚均匀，镀锌层无剥落，管材无明显缺陷。
（2）应保证三人为一组进行。
一人控制滚槽机的开关及千斤顶的升降，一人观察调整滚槽机处管道的转动，一人在滚槽机尾架上观察调整管道的位置。
（3）用水平仪测量钢管水平度，保证钢管处于水平位置。
（4）钢管端面与滚槽机胎模定位面贴紧，使钢槽轴线与滚槽机胎模定位面垂直。
（5）启动滚槽机电机。
徐徐压下千斤顶，使滚槽机压模均匀滚压钢管。
用游标卡尺检查沟槽深度和宽度,使之符合厂家沟槽规定尺寸（参照表三），然后停机。
（6）将千斤顶卸去荷载，取出钢管。
沟槽深度和宽度见下表2表2技术负责人：交底人：接交人:表C1-3安全技术交底交底内容：五、管道安装技术要求1. 压力排水所用镀锌钢管无坡度要求，水平连接。
镀锌钢管沟槽连接方案
镀锌钢管沟槽连接方案镀锌钢管沟槽的特点：1.安装效率高。
沟槽式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显，安装速度比传统连接方式快2-3倍。
2.对管子破坏小。
沟槽式连接仅在被连接管道外表面用滚槽机挤压出一个沟槽，可最大限度地保护镀锌层，延长管道的使用寿命，更好地执行国家标准规范。
3.维修简单便捷。
螺纹连接的管网维修时往往是一个漏点要拆一大遍，焊接的管网维修时常常需动用大量施工机具，如电焊机、气割机等，而卡箍式连接只需一把活络扳手可能就解决问题。
4.对环境友好。
沟槽式连接与螺纹连接、焊接相比，对环境的影响微乎其微。
螺纹连接产生的废弃物有冷却用的油、丝屑等，焊接时会产生焊渣及有毒、有害气体等，而沟槽式连接就没有这些废弃物。
连接方案主要有三种，连接方式不同，其施工难易度、性能、施工方法也会不一样，具体如下所示：1、焊接连接：焊接连接是使用得最为广泛的一种，只要将镀锌钢板直接焊接在2根镀锌钢管的连接缝隙位置就可以了，这种连接方式虽然需要消耗更多的时间，但是管道连接质量却是最好的，一旦焊接完毕以后，管道连接位置就不容易出现漏水现象。
2、卡箍沟槽连接：卡箍沟槽连接则是目前比较流行的一种，它施工会简单方便一些，只要将2根镀锌钢管通过加工沟槽的方式，再用卡槽连接在一起就可以了，不过对于卡箍质量的要求会更高一些，若卡箍质量差的话，那么连接处就容易出现漏水现象，为用户带来隐患。
3、法兰连接：法兰连接的连接施工也比较简单，只要使用专门的法兰将2根镀锌钢管连接在一起就可以了，不过法兰使用久了就容易出现损坏、松动等现象，从而导致连接位置漏水，并且法兰的造价一般也比便宜，所以会加大镀锌钢管的连接施工成本。
镀锌钢管沟槽连接作业指导书
镀锌钢管沟槽连接作业指导书目录1、适用范围 (1)2、工艺流程 (1)3、安装准备 (1)4、滚槽准备 (1)5、滚槽操作 (2)6、开孔操作 (3)7、装配前检查 (3)8、装配安装 (3)镀锌钢管沟槽连接作业指导书1. 适用范围本作业指导书适用于XX工程-管道安装工程（镀锌钢管沟槽式连接）。
2. 工艺流程安装准备→滚槽准备→滚槽、开孔→装配前检查→装配安装3. 安装准备材料准备:待装管子(符合国家标准)、施工机具、安装脚手架等。
按管路设计要求装好待装管子的支架、托架。
4. 滚槽准备滚槽机是在使用沟槽接头作为管道连接件时，对管子进行预处理的专用工具。
操作原理是利用转动的压轮带动管子转动，管子的径向方向的随动压轮径向施加压力，从而利用压轮的结构在管子的固定位置冷压制一个规定的沟槽。
滚槽机应放置在一块宽敞平整的地方，避免机器在滚槽时震动而影响压槽质量，如机器不水平，则可通过调节地脚螺丝进行调整，直到机器水平为止。
根据管子大小制作好管子支架，要求能上下伸缩，且摆放平整，并能通过支脚螺丝调整水平，管子转动部位要安装轴承。
压制管子时要调试油压，一般压制一个沟槽按如下时间控制：根据管子大小及压制的沟槽深浅调整限位，使压制沟槽深度在规定范围之内;如果压制的管子规格变化时，需重新调整限位。
压轮需要根据管子规格选用，如下表，装上压轮后要检查上下压轮是否对中，如不对中要进行适当调节。
槽加工到管道中-保持尺寸。
启动滚槽机电机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定的沟槽深度为止，停机。
用游标卡尺、深度尺检查沟槽的深度和宽度等尺寸，确认符合标准要求。
千斤顶卸荷、取出钢管。
6. 开孔操作开孔机是使用于开孔式连接系统的管子预加工工具，使用时将开孔机固定于主管上，启动电源开关，通过环形钻锯在主管上开出所需要的孔。
适用于安装开孔式接头，如机械三通、机械四通等。
电源接通后，启动检查电机及相关部件是否转动灵活，是否有异样的声音，转速是否适当，如有要检查是否有杂物，同时加入适当的润滑剂。
管道沟槽连接标准做法
管道沟槽连接标准做法管道沟槽连接是在管道接头部位采用专门的滚槽机加工成环形沟槽后,在相邻管端套上橡胶密封圈，用拼合式卡箍件、C型橡胶密封圈和紧固件等组装成的套筒式快速连接。
沟槽连接具有安装快速、简易、安全、可靠、经济、免电焊、无污染等优点，且节省人工、人工机械费的开支，并可在运行中吸收管道噪音、震动传播及热胀冷缩，便于管道维护、保养、不受安装场所的限制特点。
沟槽式管道一般适用于温度不超过80℃的生活和生产给排水、消防、空调等管道工程。
沟槽式管道连接施工程序主要包括：1、施工准备；2、卡箍的检查、试验、试压；3、沟槽式施工过程；4、开孔式产品施工过程；5、系统检验。
一、施工准备1 经规定程序审批的设计图纸和其他技术文件齐全；2 批准的施工方案或施工组织设计和配管图已进行技术交底；3 工程用管材、沟槽接头和沟槽管件等管道组合件、管道支承件，施工力量，水、电供应以及电动切管机、电动压槽机、开孔器、试压设备等机具已准备就绪，能进行正常施工并符合质量要求；4 对施工人员已进行沟槽连接方式的技术培训。
二、卡箍等配件的抽查、试验、试压1、C 型密封圈主要是C 型可形成三重反应式密封。
管道内流体的压力越大，接头的压力越大，接头的密封性越好，沟槽式管接头分为钢性接头和挠性接头。
刚性接头利用卡箍的错口将管子紧紧系住，使得管子连接管道的作用，安装后不产生挠度。
挠性接头的卡箍内缘嵌入管道时，设计成有一定的间隙，使得管道连接后允许产生一定的轴向位移和侧向编转。
2、接头及管件外观质量检查。
沟槽式管接头多采用球墨铸铁材料，不易生锈、强度高、韧性好、延伸性好，还具有较强的防震吸震性能。
铸件不应有影响机械性能的气孔、砂眼、夹渣冷隔和裂纹等铸造缺陷，管件内外表面应经涂漆处理，漆膜厚度为15μm～30μm，漆墨应光滑均匀、牢固，不允许存在直径大于2mm的漆块堆集。
对用于饮水的接头及管件，按饮用水标准要求对其表面采用食品级涂覆。
3、负压密封性和漏气速率检查。
给排水及水消防系统镀锌钢管管道安装施工方案
给排水及水消防系统镀锌钢管管道安装施
工方案
本工程室内消防水管与冷却循环水管、压力流排水管采用热镀锌钢管，管道DN＜80采用丝扣连接,DN≥80采用沟槽连接。
管道安装时应遵循以下原则：
A镀锌钢管安装时不得过火调直。
丝接时其三通、四通、弯头、活接头、补芯等也必须使用镀锌管件。
B管道螺纹连接采用电动套丝机进行加工，加工次数为1-3次不等，螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。
C螺纹连接时，填料采用白厚漆麻丝或生料带、一次拧紧，不得回拧，紧后留有螺纹2-3圈。
D管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理。
E沟槽式机械配管
本工程热镀锌管DN≥100的采用卡箍连接施工方法，做法如下：
卡箍式配管系统的安装采用专用开槽机，如下图：
卡箍为环管道自动定心式，卡箍环绕并压定垫圈，克服管道内部压力。
卡箍内缘嵌入管道端部的环形沟槽之中，从而保
证被连接的两根管道在卡箍之中固定。
挠性卡箍嵌入管道时有一定间隙，管道连接后产生一定的偏角和位移。
钢性卡箍直接锁紧管道无间隙，安装后不产生挠度。
卡箍使用球墨铸铁或铸钢铸造也可采用其他材质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热镀锌钢管沟槽连接施工方法
热镀锌钢管沟槽连接施工方法提要：管道支架的选用：管道支架的材料和支架型式的选用按照华北地区建筑设备、施工安装通用图集。
管道支架选用如下图
热镀锌钢管沟槽连接施工方法
本工程中水系统、废水压力排水系统、污水压力排水系统管道采用热镀锌钢管沟槽连接。
施工方法:
1）管道连接步骤如下图：
a)加工沟槽b）涂润滑脂
c）套密封圈d）对接安装
e）装沟槽f）上紧连接螺栓
2）加工沟槽：
a)滚槽的标准要求
管径A0
-
++
b)采用切管机将钢管切割成所需长度，用砂轮磨光机去除管口边的毛刺。
c)水平放至需加工的钢管。
d)贴紧钢管端面与滚槽机下滚轮挡板端面,使钢管与滚槽机下滚轮挡板端面成90°。
e)开启滚槽机电机，使上压轮均匀滚压钢管至预定的沟槽深度。
检查沟槽的深度和宽度等尺寸，确保符合标准要求
3)套密封圈
a)检查橡胶密封圈是否完好。
b)橡胶密封圈安装前，在密封圈唇边和外边涂一层硅润滑油，把密封圈装在管端，必须确保密封圈唇边不伸出管端。
4）管道对接安装
a)管道安装前必须按设计和安装工艺要求管道的支架、托架
b)安装时按照从主管到支管的顺序进行安装，不可跳越式安装，以免出现段与段之间连接困难和影响系统的严密性。
c）管道安装时必须横平竖直，不可有强行的折弯。
d)对准管子把两端连在一起，然后操作机械配管系统，使机械接头在密封圈上定位并进入两边的凹槽。
e)最后插入螺栓，拧紧螺母，即安装完毕。
如下图。
5）三通、四通安装
a)三通、四通安装前，应在主管上用开孔机开孔。
b)用链条将开孔机固定于钢管预定开孔位置处，调整管道水平。
启动电机转动钻头。
操作设置在支柱顶部的手轮、转动手轮缓慢向下，完成钻头在钢管上开孔。
如下图。
c）安装时注意沟槽三通、四通配件、橡胶密封圈与孔洞间隙均匀，调整好后紧固螺栓到位。
6)管道支架的选用：管道支架的材料和支架型式的选用按照华北地区建筑设备、施工
安装通用图集。
管道支架选用如下图。
地下三层压力排管支、吊架型式的选用
a.压力排水泵出口管道支架示意图
b.管道吊架示意图
c.压力排水固定支架示意图。
