气相法聚乙烯装置扩能改造技术
气相法聚乙烯装置扩能改造技术摘要从多角度介绍了气相法聚乙烯装置扩能改造的技术，可供同类装置扩能改造时参考。
关键词气相法；聚乙烯；扩能改造；技术气相法聚乙烯以其工艺流程简单、操作条件温和、操作弹性大、物耗能耗低、产品范围广、建设投资少等优点成为聚乙烯生产的主导技术。
Univation公司的Unipol工艺、BP公司的Innovene工艺占据我国气相法聚乙烯市场的绝大部分份额。
近年来随着经济的快速发展聚乙烯市场需求日益扩大，加之世界聚乙烯工业技术持续创新，聚乙烯装置的扩能改造已成为必然趋势。
本文根据部分装置的改造情况，尝试从多角度对扩能改造的技术方案进行分析讨论，期望能对以后的扩能改造有所参考。
1 工艺流程为了能尽快找到扩能改造技术的切入点，首先有必要了解一下气相法聚乙烯工艺的基本流程。
两种气相法工艺基本相似，这里以Univation公司的Unipol工艺为例做一简要介绍。
该工艺以乙烯为主要原料，1-丁烯或1-己烯为共聚单体，在催化剂的作用下，在流化床反应器中通过低压气相聚合反应生成树脂，反应气体通过外部冷却循环，移走反应热。
该反应为放热反应，聚合反应是工艺的核心。
根据反应特点可以看出，在原装置工艺技术基础上的简单扩能改造主要依靠改进工艺参数来实现，通过改造，可以取得一定的经济效益。
但最经济有效的措施是采用新的工艺技术，对装置进行部分改造。
本文分别从这几个层面进行分析扩能改造的技术方案。
2 工艺参数的改进乙烯聚合是强烈的放热反应，如果能有效地提高热移出能力，将能提高反应器的产量。
工艺参数的改进正是为了能有效地提高反应热的移出能力。
实际生产中常采用提高循环气流量和提高反应器压力的方法来进行简单扩能改造。
由于流化床反应系统已定型，工艺参数的改进受反应器设计参数的限制，所以在实际扩能改造中采用这两种方法可以有限地提高反应器的产率。
3 采用新的工艺技术对于工业化技术比较成熟的聚乙烯装置来说，最有效的扩能改造方法是采用新的工艺。
根据聚合反应是放热的反应特点可知，所有的新工艺都是通过提高反应撤热能力来实现提高反应系统生产能力的。
其中最重要的新技术就是冷凝态操作技术。
众所周知，要想提高聚合反应的能力，必须考虑增加反应撤热能力。
由反应放热和撤热的平衡式：反应放热量=外循环撤热量=循环气量x循环气进出反应器的焓差可知，可以通过提高循环气量和循环气进出反应器的焓差来实现反应撤热能力的提高。
实际上，对一定的反应器而言，循环气量受到反应器表观气速的限制，表观气速必须保持在一定的范围内，过低床层流化状态不好，过高粉末夹带增加堵塞循环系统，所以通过提高循环气量的方法来扩能改造是极其有限的。
增加循环气进出反应器的焓差最直接的方法是加大循环气进出反应器的温度差，但循环气进反应器的温度下限受冷却水温度的限制，循环气出反应器的温度上限受树脂粉末粘结温度的限制。
另一种增加焓差的方法是通过调整循环气组成，提高其露点温度，使部分重组分在反应器入口温度下冷凝后进入反应器，聚合热由循环气的温升(显热)和冷凝液体的蒸发(潜热)共同带出反应器。
这是提高气相法聚乙烯反应器撤热能力、提高反应系统生产能力最有效的方法。
这就是冷凝态操作技术的实质。
实践证明：只要循环气中气液比足够高，使液体在被蒸发之前保持被夹带状态，反应器完全可以正常运转。
冷凝态技术具有如下优点：一是无需增加新的反应器即可提高生产能力，这比新建一条生产线取得的成效要快得多；二是投资与操作费用显著降低，改造资金投入只有新建同能力装置的三分之一；三是固定费用降低，无需增加额外的设备维修费用或备件储备，生产能力的扩充使折旧费用降低。
在实际生产过程中，调整循环气组成常用的一种方法是在循环气中加入用于共聚的高级α-烯烃和/或惰性饱和烃类物质。
当采用惰性饱和烃类物质为冷凝剂时，可称为诱导冷凝态工艺。
诱导冷凝剂可以是异戊烷或己烷，选择的依据主要取决于原料的来源和价格。
世界主要专利商冷凝态工艺各有特点。
3.1 UCC公司的冷凝态技术UCC公司开发的冷凝态技术，在反应气中加入惰性诱导冷凝剂，使其夹带2%-20%的凝液进入反应器中，吸收热量后带出反应器。
这种方法可提高反应器生产能力60%左右。
由于该工艺所允许的冷凝液含量较低，使得提高反应器生产能力的程度也相对较低。
但其除采用新型的预分布器外，几乎不需要对反应器进行任何改造，所以在Unipol生产装置上被广泛采用。
3.2 BP公司的冷凝态技术BP公司的冷凝态技术特征是直接向流化床喷射雾化了的冷凝液。
这种冷凝态工艺需要增加一些辅助设备和操作步骤，但可获得较好的雾化和换热效果，并且工艺操作调节的灵活性大，能使生产能力提高100%左右。
3.3 Exxon公司的超冷凝态技术Exxon公司在UCC公司冷凝态技术的基础上进一步开发了超冷凝态技术。
该公司认为流化床密度与树脂表观密度之比大于0.59这一界限是超冷凝态技术在理论上所能达到的最大能力限度，进一步将凝液量提高到35%，实现了扩大生产能力1.5倍的目标(尚未达到极限)。
国内部分装置采用冷凝态技术扩能改造后效果甚佳（当采用诱导冷凝态技术或超冷凝态技术扩能改造时，由于循环气中增加了重组分烃，则会导致电机负荷增加），主要设备均保持不变，产量提高显著，因此可以作为以后扩能改造的首选技术。
由于超冷凝态技术生产操作的稳定性有待继续研究和考验，国内采用此方法来扩能改造的装置不多，所以在目前国内气相法聚乙烯装置扩能改造中不建议采用该技术。
4 应用高效催化剂催化剂是整个聚合技术的核心。
聚合反应进行的速率取决于催化剂的活性。
催化剂的活性是指催化剂中的每克金属组分能够生成多少克聚合物。
这表明催化剂活性越高，每克金属组分生成的聚合物越多，因此在同样条件下采用高效催化剂可使反应器的生产能力大幅度提高。
所以采用新型高效催化剂也是气相法聚乙烯装置扩能改造的主要途径。
气相法聚乙烯传统的催化剂主要是齐格勒-纳塔催化剂、钛系催化剂和铬系催化剂，它们在生产领域保持着旺盛的生命力。
随着技术的发展，如今聚乙烯催化剂的发展已不仅着眼于高催化活性，而更侧重于开发制备具有更优异性能聚合物的催化剂。
如茂金属催化剂、非茂金属催化剂、双功能催化剂、复合催化剂等。
其中茂金属催化剂的研究开发与应用是聚烯烃领域最活跃、竞争最激烈的科技创新活动。
4.1 茂金属催化剂茂金属催化剂和传统的齐格勒-纳塔催化剂最根本的区别在于活性中心的分布。
齐格勒-纳塔催化剂有许多活性中心，其中只有一部分活性中心是立体有选择性的，因此合成得到的聚合物支链多，分子量分布宽。
茂金属催化剂有理想的单活性中心，从而能精密地控制分子量、分子量分布、共聚单体含量及其在主链上的分布和结晶结构，催化合成的聚合物是高立构规整性聚合物，分子量分布窄，所以可以准确地控制聚合物的物理性能和加工性能，使其能满足最终用途要求。
由于茂金属催化剂有传统的齐格勒-纳塔催化剂无法比拟的优点，所以其和气相工艺的结合成为世界主要树脂生产商的研究和工业化开发的重点，将主导聚乙烯今后的发展。
国内装置采用茂金属催化剂也取得明显成效，所以在装置扩能改造过程中如有条件则可考虑一步到位使用茂金属催化剂，缩短与世界先进水平的差距。
4.2 国产催化剂近年来国内开发的具有自主知识产权的催化剂成果已经迅速转化为生产力。
国内已经能够生产固体铬系催化剂、固体钛系催化剂、淤浆钛系催化剂。
所谓淤浆催化剂就是把高活性催化剂与矿物油混合配置成30%左右的溶液，再按一定的还原比例进行在线还原，通过淤浆进料的一种催化剂。
国产催化剂的活性、氢调敏感性、共聚性能、聚乙烯质量和颗粒粒径分布等均达到或超过了进口催化剂水平。
为节省投资，在扩能改造中推荐使用国产催化剂技术。
5 扩能改造时相关单元应该同步注意的问题对一个装置而言，扩能改造虽然每次只是对某一个点或面进行改造，但是牵一发而动全身，由此改造也会引起或必须引起装置其他单元相关内容的同步改造，所以每次改造应全盘统筹考虑改造方案。
5.1 原料精制能力由于气相法聚乙烯所采用的催化剂体系对氧气、水等杂质十分敏感，对原料的纯度要求苛刻，所以原料都需要精制。
当扩能改造后反应器的能力有很大提高，这就需要同步考虑现有生产装置的原料精制能力是否与反应器的需求相匹配。
如果超过装置的精制能力，就会导致反应系统杂质含量升高，严重威胁聚合反应的正常进行。
所以改造前应对乙烯精制系统、共聚单体精制系统、氮气精制系统、氢气精制系统、冷凝剂精制系统、再生氮气精制系统等精制能力分别单独核算，同步做好改造的准备工作。
5.2 聚合反应单元扩能改造是以提高反应器的产量为目的进行的，所以聚合反应单元同步应考虑更多的问题。
反应器的局部改造、循环气压缩机的流量、循环气冷却器的能力、产品出料系统、催化剂加料系统、调温水系统等都是应该重点考虑的内容。
另外终止系统是保护流化床反应器安全生产的一种安全装置，虽然是间歇操作，但是也是扩能改造需要考虑的内容。
5.3 树脂脱气系统应着重考虑脱气仓的能力。
5.4 排放气回收单元脱气仓顶部的排放气中含有乙烯、共聚单体、冷凝剂等烃类物质和氮气，如果不加以回收势必造成很大的浪费。
扩能改造后产能的提高意味着排放气流量的增加，所以更应重视排放气回收技术的更新改造。
传统的排放气回收方法包括吸附法、冷凝法。
Unipol工艺采用低压和高压两步冷凝法来对排放气进行回收，但是轻组分乙烯、乙烷及甲烷回收率较低。
近年来膜分离组合技术在排放气回收领域得到了很广泛的应用。
其原理就是在传统压缩冷凝的基础上，采用过滤膜分离出氢气、选择性膜分离出氮气，采用精馏塔分离出乙烯、乙烷等轻烃。
这一技术进一步提高了乙烯、共聚单体、冷凝剂等的回收率，还可将大部分氮气循环利用，展现出了很好的应用效果。
而且膜分离组合技术一次投资，每年受益，有很好的经济性。
所以在扩能改造中配套推荐使用这一技术。
5.5 后处理能力风送、造粒、掺混等系统与装置生产能力密切相关，扩能改造势必引起同步改造。
5.6 其它扩能改造涉及到的控制、公用工程、库房等也应考虑进行改造。
6 结论经以上分析，可以从以下几个方面考虑扩能改造技术：1）通过提高循环气流量、提高反应器压力的方法扩能改造，因受设备条件和能力的影响，有较大的局限性，仅限于简单改造；2）目前国内扩能改造应重点选用新工艺。
首选冷凝态技术，不宜采用超冷凝态技术。
但单纯采用冷凝态技术不能增加新的牌号品种，无法实现产品结构的调整和优化；3）茂金属催化剂是一种新型高效催化剂，在气相法聚乙烯装置扩能改造中应得到重视。
出于投资考虑，推荐使用国产催化剂；4）催化剂技术应与采用的改造工艺技术结合使用，可以进一步提高装置产能，优化产品结构；5）在排放气回收单元增加膜分离技术，提高单体的回收率，降低物耗；6）扩能改造时应全装置统筹考虑，兼顾每个单元的实际情况。

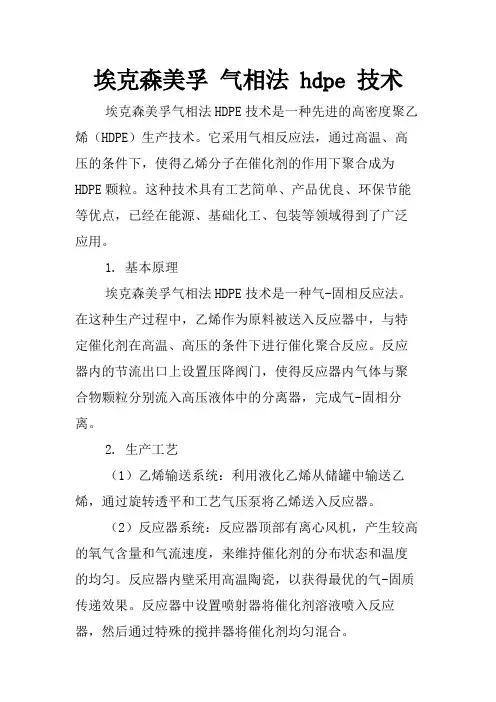

埃克森美孚 气相法 hdpe 技术
埃克森美孚气相法 hdpe 技术埃克森美孚气相法HDPE技术是一种先进的高密度聚乙烯（HDPE）生产技术。
它采用气相反应法，通过高温、高压的条件下，使得乙烯分子在催化剂的作用下聚合成为HDPE颗粒。
这种技术具有工艺简单、产品优良、环保节能等优点，已经在能源、基础化工、包装等领域得到了广泛应用。
1. 基本原理埃克森美孚气相法HDPE技术是一种气-固相反应法。
在这种生产过程中，乙烯作为原料被送入反应器中，与特定催化剂在高温、高压的条件下进行催化聚合反应。
反应器内的节流出口上设置压降阀门，使得反应器内气体与聚合物颗粒分别流入高压液体中的分离器，完成气-固相分离。
2. 生产工艺（1）乙烯输送系统：利用液化乙烯从储罐中输送乙烯，通过旋转透平和工艺气压泵将乙烯送入反应器。
（2）反应器系统：反应器顶部有离心风机，产生较高的氧气含量和气流速度，来维持催化剂的分布状态和温度的均匀。
反应器内壁采用高温陶瓷，以获得最优的气-固质传递效果。
反应器中设置喷射器将催化剂溶液喷入反应器，然后通过特殊的搅拌器将催化剂均匀混合。
（3）分离器系统：分离器是用来实现气-固分离的设备。
通过分离器的中心氮气管内部流入氮气，把聚合物颗粒从气氛和氧气中强制切断，聚合物颗粒通过上部管道被输送到侯里器进行固液分离后取出。
3. 技术特点（1）节约能源：埃克森美孚气相法HDPE技术使用高压氢气作为溶液催化剂，反应器通过强制循环来保持一定程度的气相催化剂，从而节约能源。
（2）节约成本：生产过程简单，设备材料的使用量减少。
使用气催化反应，比传统的液相催化反应更容易控制，外加制备过程简单，生产成本较低。
（3）品质优良：埃克森美孚气相法HDPE技术制备的HDPE产品分子分布均匀，异构体分布合理，组分准确，具有高的结晶性和热稳定性，优异的物理性质和化学稳定性。
（4）环保节能：使用气相反应法，不需要使用毒性大的溶剂，不会产生危险的废物，同时生产过程中不会排放有害气体和大量污水废气，是一种环保节能的高效生产技术。

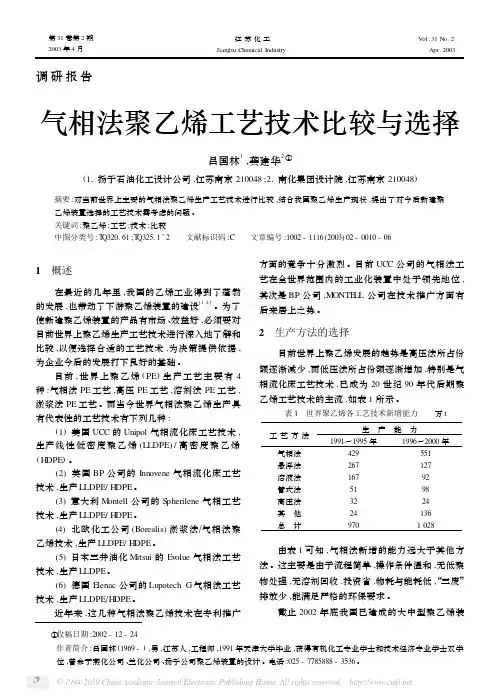

气相法聚乙烯工艺技术比较与选择
11
置约 28 套 ,生产能力达 316 万 tΠa 。已建成的大中型 聚乙烯生产装置概况见表 2 。
表 2 我国聚乙烯生产装置概况
装置名称 LDPE
HDPE
LLDPE
生 产 企 业 兰州化学工业公司 燕山石油化工公司 上海石化股份有限公司 大庆石油化工总厂 上海石化股份有限公司 茂名石化公司 齐鲁石油化工公司 燕山石油化工公司 辽阳石油化纤公司 大庆石油化工总厂 扬子石油化工公司 齐鲁石油化工公司 燕山石油化工公司 兰州化学工业公司 上海石化股份有限公司 大庆石油化工总厂 大庆石油化工总厂 齐鲁石油化工公司 兰州化学工业公司 盘锦天然气化工厂 抚顺石油化工公司 天津乙烯工程 独山子乙烯工程 中原石化联合公司 茂名石化公司 广州石化总厂 吉化公司 扬子石油化工公司 上海石化股份有限公司
截止 2002 年底我国已建成的大中型聚乙烯装
①收稿日期 :2002 - 12 - 24 作者简介 :吕国林 (1969 - ) ,男 ,江苏人 ,工程师 ,1991 年天津大学毕业 ,获得有机化工专业学士和技术经济专业学士双学 位 ,曾参于燕化公司 、兰化公司 、扬子公司聚乙烯装置的设计 。电话 :025 - 7785888 - 3536 。
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. ht Nhomakorabeap://
12
江 苏 化 工 2003 年 4 月
(2) 英国 BP 公司的 Innovene 气相流化床工艺 技术 ,生产 LLDPE/ HDPE。
(3) 意大利 Montell 公司的 Spherilene 气相工艺 技术 ,生产 LLDPE/ HDPE。

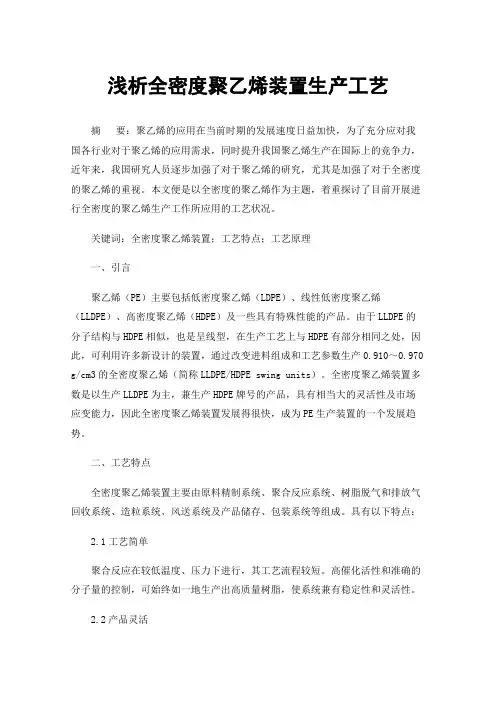

浅析全密度聚乙烯装置生产工艺
浅析全密度聚乙烯装置生产工艺摘要：聚乙烯的应用在当前时期的发展速度日益加快，为了充分应对我国各行业对于聚乙烯的应用需求，同时提升我国聚乙烯生产在国际上的竞争力，近年来，我国研究人员逐步加强了对于聚乙烯的研究，尤其是加强了对于全密度的聚乙烯的重视。
本文便是以全密度的聚乙烯作为主题，着重探讨了目前开展进行全密度的聚乙烯生产工作所应用的工艺状况。
关键词：全密度聚乙烯装置；工艺特点；工艺原理一、引言聚乙烯（PE）主要包括低密度聚乙烯（LDPE）、线性低密度聚乙烯（LLDPE）、高密度聚乙烯（HDPE）及一些具有特殊性能的产品。
由于LLDPE的分子结构与HDPE相似，也是呈线型，在生产工艺上与HDPE有部分相同之处，因此，可利用许多新设计的装置，通过改变进料组成和工艺参数生产0.910～0.970 g/cm3的全密度聚乙烯（简称LLDPE/HDPE swing units）。
全密度聚乙烯装置多数是以生产LLDPE为主，兼生产HDPE牌号的产品，具有相当大的灵活性及市场应变能力，因此全密度聚乙烯装置发展得很快，成为PE生产装置的一个发展趋势。
二、工艺特点全密度聚乙烯装置主要由原料精制系统、聚合反应系统、树脂脱气和排放气回收系统、造粒系统、风送系统及产品储存、包装系统等组成。
具有以下特点：2.1工艺简单聚合反应在较低温度、压力下进行，其工艺流程较短。
高催化活性和准确的分子量的控制，可始终如一地生产出高质量树脂，使系统兼有稳定性和灵活性。
2.2产品灵活根据市场的需要，较易调节产品质量和产量。
在生产能力不变的情况下，用单一的反应器可生产出各种不同密度的聚乙烯产品。
2.3操作方便流化床反应系统是UNIPOL聚乙烯工艺的核心，反应器可以在50-110％负荷下操作而不影响产品质量，操作弹性大，产品均匀，操作和控制简便。
2.4经济性强UNIPOL聚乙烯工艺流程短，设备简单，大多数设备采用碳钢，装置布置紧凑，占地面积小，从而大大降低了操作、维修和建设费用。
Unipol气相法聚乙烯工艺技术进展
Unipol 气相法聚乙烯工艺技术进展摘要：气相法聚乙烯工艺主要是指高效催化剂和气相流化床相结合的生产工艺，该工艺生产效率高，操作流程简单，是硫化床生产工艺的重要代表，对解决反应时间问题和提高工艺应用效果有直接影响。
目前气相法聚乙烯工艺技术在应用方面围绕高效催化剂和汽相流化床进行了工艺的融合和升级。
既满足了生产要求，同时也提高了生产质量，使气相法聚乙烯工艺技术在发展和应用方面取得了积极效果。
所以，对于气相法聚乙烯工艺技术而言，在研究中需要掌握其工艺流程的特点，并对工艺的组成部分进行深入探讨，为工艺技术的应用奠定良好的基础。
关键词：气相法聚乙烯工艺；技术研究；发展趋势引言气相法聚乙烯工艺在应用过程中优势明显，该工艺在发展中将高效催化剂与气相流化床进行融合，发挥了高效催化剂与气相流化床的优势，使工艺技术在应用中具备突出的特点和优势，解决了生产效率问题和生产的有效性问题，为生产工艺升级提供了技术支持。
因此，立足气相法聚乙烯工艺实际探讨该工艺的发展历程和发展速度，对做好气相法聚乙烯工艺的应用和创新具有重要影响，在研究中需要探讨气相法聚乙烯工艺的流程和特点及应用内容，使气相法聚乙烯工艺基础在应用过程中提高应用效果。
一、Unipol气相法聚乙烯工艺流程（一）Unipol气相法聚乙烯工艺技术核心气相法聚乙烯工艺技术的核心在于在硫化床反应器中精制后的乙烯和单体在高活性催化剂作用下反应。
该反应速度快发挥了高效催化剂的优势，缩短了工艺时间。
应用硫化床反应器能够提高反应质量，使气相法聚乙烯工艺在具体应用过程中取得积极效果。
目前来看气相法具体工艺技术特点突出，工艺先进，融合了高效催化剂和硫化床反应器的优势，在技术应用环节能够满足应用要求，对做好技术应用以及提高技术发展效果具有重要影响。
因此，应总结气相法聚乙烯工艺技术的核心特，点制定科学的技术应用方案。
（二）Unipol气相法聚乙烯工艺内容气相法聚乙烯工艺可以应用在大型的工业反应器中，生产速度快，工艺时间短。

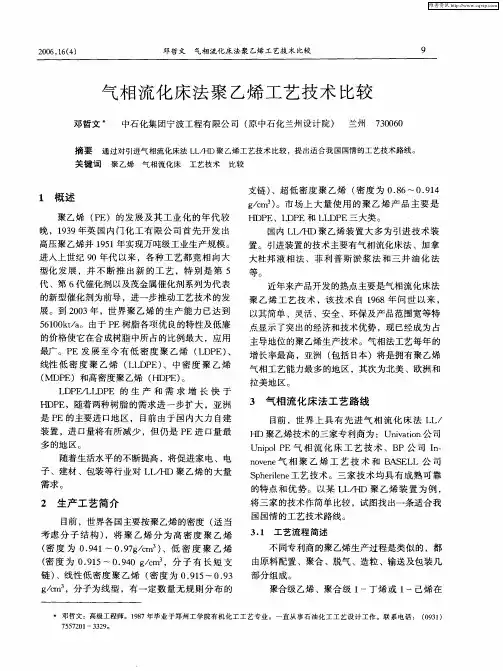

气相流化床法聚乙烯工艺技术比较
维普资讯
邓哲文
气相 流化床 法聚 乙烯 工艺技 术比较
９
气 相 流 化 床法 聚 乙烯 工 艺 技 术 比较
邓哲 文 中石 化集 团 宁波工 程有 限公 司 （ 中石化 兰州设 计 院 ） 兰州 ７０ ６ 原 ３０ ０
摘 要 通过对引进气相流化床法 Ｌ ／ Ｄ聚乙烯工艺技术比较，提出适合我国国情的工艺技术路线。 ＬＨ
５ １０ ｔａ ６０ ｋ／。由于 Ｐ Ｅ树脂 各项 优 良的 特性及 低 廉
的价格使它在合成树脂 中所 占的比例最大 ，应用
最广 。Ｐ Ｅ发 展 至 今 有 低 密 度 聚 乙烯 （ Ｄ Ｅ） Ｌ Ｐ 、 线性 低 密 度 聚 乙烯 （ Ｌ Ｐ 、中 密 度 聚 乙 烯 Ｌ Ｄ Ｅ）
（ ＭＤＰ Ｅ）和高 密度 聚 乙烯 （ Ｐ ） ＨＤ Ｅ 。
目前 ，世界 各 国主要 按 聚 乙烯 的密 度 （ 当 适 考虑分 子结 构 ） ，将 聚 乙 烯 分 为 高 密 度 聚 乙 烯
（ 度 为 ０ ９ １～ ０ ９ ｇ ｃ ） 密 ．４ ．７ ／ｍ 、低 密 度 聚 乙 烯
将三家的技术作简单 比较 ，试 图找出一条适合我 国国情 的工 艺技 术 路线 。
气相工艺能力最多的地区 ， 其次为北美、欧洲 和
浅谈Unipol气相法聚乙烯工艺技术的特点与进展
浅谈Unipol气相法聚乙烯工艺技术的特点与进展摘要：Unipol工艺是生产线型低密度聚乙烯的常用方法，是高效催化剂与气相流化床相结合的工艺。
UnipolⅡ工艺采用两个串联的反应器可生产双峰聚乙烯，但装置的设备投资大、使用效率低、操作费用高。
关键词：低密度聚乙烯Unipol 茂金属催化剂在气相法工艺中，美国Univation公司的低压气相流化床工艺（即Unipol工艺）是生产LLDPE最普遍的工业化工艺，气相法工艺具有不使用溶剂、工艺流程短、操作简单、投资少、生产成本低、产品范围广等优点，国内已投产的LLDPE 装置（包括全密度PE装置）主要采用Unipol工艺和Innovene工艺。
一、Unipol工艺流程Unipol技术的核心是：在流化床反应器中，精制后的乙烯和共聚单体在高活性催化剂的的作用下反应。
Unipol工艺一般包括催化剂配制单元、原料精制单元、反应单元、造粒单元和风送单元。
在装置开车时，需要预先向反应器中装入一定料位的PE粉料（称为种子床）。
在一定的压力下启动循环气压缩机，循环气体包括乙烯、1-丁烯（或1-己烯）、氢气、氮气及其他惰性气体1将种子床流化，在约89℃时进行种子床脱水置换。
脱水完成后向反应系统注入助催化剂三乙基铝（TEAL）进行滴定和钝化，然后将乙烯、氢气、共聚单体等原料加入反应系统，并按照所生产的产品要求建立起各组分的目标浓度，最后向反应器中注入催化剂。
粉料出料由流化床的料位来控制，产品通过出料系统从反应器间歇排入产品出料罐。
未反应的气体和氮气经保护过滤器排人乙烯回收系统，产品风送到粉料仓。
反应压力通过乙烯进料控制，气相乙烯在催化剂作用下生成固相的PE后，反应器压力下降，自动控制系统通过向反应系统补充乙烯来维持压力的恒定。
反应温度是通过循环气冷却器的冷却水来控制的，聚合产生的热量由未反应的气体带出，由循环气冷却器带走热量，然后返回反应器循环。
正常反应器的床重为34～35t粉料。
聚乙烯装置APC先进控制系统优化应用
聚乙烯装置APC先进控制系统优化应用摘要：在各类聚乙烯装置中，UNIPOL气相法已经在全世界得到广泛应用，并取得业界一致认可。
UNIPOL工艺流程复杂，生产装置反应速度较快，物料易燃易爆，要求对过程变量进行高精度的控制，反应器排料系统顺序控制复杂，反应器杀死系统的逻辑控制要求可靠性较高，因此聚乙烯装置需要高水平的控制系统来保证装置的安全生产和优良运行。
如今先进控制系统（APC）在聚乙烯装置中的应用与优化已成为化工企业研究的重点。
关键词：聚乙烯；先进控制系统；优化1 引言先进控制系统也称为先进过程控制（Advanced Process Control），简称APC，一般包括模型预测控制（MPC）、统计质量控制（SQC）、内模控制（IMC）、自适控制、专家控制、神经控制器、模糊控制、最优控制、非线性控制、鲁棒控制等。
就目前来讲，应用比较广泛并且取得了良好效果的是模型预测控制，所以在现阶段人们讨论APC时，很多时候实际上是指MPC。
APC相对于经典PID控制具有以下优势：首先，APC与经典PID控制器的最大区别是不再只是单个变量的控制，而是对被控对象的整体进行多个变量的控制，这样就消除了多个回路之间的相互影响。
其次，APC相较于经典PID控制器具有预测功能。
可以根据目前多个回路的工况进行分析，从而对控制器内每一个回路的未来进行预测，根据预测的结果对回路进行调节，进而可以让控制效果最大可能的得到优化。
三是，APC相较于经典PID控制器具有更强的适应能力和更好的鲁棒性。
适合于处理过程的大滞后、强耦合特性，并能有效地解决过程可测干扰。
还有就是相较于经典PID控制器，APC策略采用多变量优化算法，适合处理多层次、多目标和多约束控制问题，能够更方便地让生产过程控制反应生产过程的经济指标。
2 聚乙烯装置简介2.1 聚乙烯装置流程本文所涉及到的聚乙烯装置采用美国UNIVATION公司UNIPOL PE气相法技术，以乙烯为原料，以丁烯-1或己烯-1作为共聚单体，在一定温度和压力下进行聚合反应，生产聚乙烯产品。
Unipol气相法聚乙烯工艺的分析与思考
284理论前沿与综合论坛一、Unipol 工艺概述Unipol 工艺核心是指，在流化床反应装置内，精制后的乙烯与共聚单体经由具有高度动态化的催化剂的作用而发生的反应。
美国联合碳化物公司，即UCC 公司在1968年发明了原始基于Unipol 工艺的生产装置。
UCC 在1970年又对其进行了进一步改进。
20世纪80年代以来实现了在相同反应器中不同密度PE 的生产，例如，低密度、中密度与高密度树脂等。
该技术研发成功的关键在于工艺技术与催化剂的改良。
二、关于Unipol 气相法聚乙烯工艺的分析与思考（一）以大庆石化为例解析Unipol 装置现状Unipol 气相法聚乙烯工艺虽然具有成本低、耗能低等优势，但在单程转化、牌号转换用料以及原料纯度方面有较高要求，且较容易出现结块情况。
中国大庆石化公司经过多年的对生产实践的研究，针对Unipol 装置进行了优化与改良，在降低能耗与提升产品质量方面做出了显著贡献。
具体而言，有以下四方面，第一，通过分析流化床反应器出现硬块、熔床问题的原因，明确其主要成因是由于催化剂、原料杂质、共聚单体浓度、料位高低等控制、操作不当所致，应当制定相应的操作流程，确保职工严格依照流程进行操作。
第二，进一步改进与完善了Unipol 工艺，例如，在种子床中增设喇叭口，提高反应器转换速度；将蒸汽添置到脱气仓，改良产品质量。
（二）干粉催化剂精制技术分析与应用思考催化剂对于应用Unipol 工艺后企业的生产能力具有重要影响，干粉催化剂是目前应用最为普遍的催化制剂，因此，为了提升其应用效率，有必要分析与思考干粉催化剂的应用技术与发展。
具体分析如下，M 催化剂能够产出全密度聚乙烯，物质分子量分布相对较窄，产出的薄膜力学与光学能优良，因此，M 催化剂投入市场后便被各大企业广泛应用。
新时期，我国市场中，各个行业均处于高速发展状态下，流化床工艺技术也在不断改良与优化，随着工艺的提高对树脂产品性能也提出了更高的要求，且M 催化剂也渐渐显现出了其缺点。
气相流化床法生产聚乙烯工艺技术分析
气相流化床法生产聚乙烯工艺技术分析作者：姜天鹤来源：《名城绘》2020年第04期摘要：聚乙烯拥有价格低廉、特性良好特点，是一种合成树脂，在各个生领域产中广泛应用，进行聚乙烯生产采用技术手段较为常见的为气相流化床法，多种气相流化床法的优缺点各有不同。
本文围绕气相流化床法在聚乙烯生产工艺中的应用进行分析，希望能够对优化聚乙烯生产技术具有参考价值。
关键词：聚乙烯;气相流化床;聚乙烯工艺聚乙烯的生产随着技术手段的优化，在工艺上不断完善，气相法就是应用技术之一。
世界各国这一聚乙烯生产，对各项工艺研究投入了很多精力物力人力，经过实践证明，工艺的优劣与催化剂的使用有很紧密的联系，因此，做好工艺以及催化剂的分析是非常重要的。
1、聚乙烯生产工艺概述聚乙烯（PE）是将述职聚合加工生成的热塑性材料，其热塑性能良好，以乙烯作为主要材料，聚合物有稳定的化学性，能够适应零下70摄氏度-100摄氏度的超低温，特别是应用于工业领域，具有良好的吸水性和绝缘性。
作为一种共聚物，由乙烯以及α-烯烃共同聚合而成，处在常温状态下也不溶解溶剂，具有多种酸碱抗腐蚀（氧化性质的酸除外）性，还能够应对零下七十到零下一百摄氏度的超低温，同时具有良好的绝缘性能以及较低的吸水性[1]。
聚乙烯生产以聚合方式形成链结构状态、以分子量为基础，工艺上按照密度可分为高密度、低密度以及线型低密度几个种类。
目前，高密度的聚乙烯主要是以低压法中的淤浆法为主要生产工艺，溶液法以及气相法同样较多应用在生产中，低密度的聚乙烯则主要是以高压法进行生产，在高密度的聚乙烯溶液法以及气相法基础上加入共聚单体后，生产工艺要求更高，以气相法为例，又分为Spherilene、Innovene等类型。
2、气相流化床法在聚乙烯生产中的应用在聚乙烯生产过程中，越来越多的使用到气相流化床法，这是一种较强的聚乙烯生产技术，其能力在于安全可靠、环保简单，能够为工业生产创造较好的经济效益。
技术应用建立在塑料组织分子结构工程理论基础上，分类上课根据密度分为高密度和低密度等类型。
聚乙烯装置操作工(气相法)高级理论知识_试题修订
聚乙烯装置操作工(气相法)高级理论知识细目表**细目表注释**[职业工种代码] 6030701010000005_3_1[职业工种名称] 聚乙烯装置操作工(气相法)高级理论知识[扩展职业工种代码][扩展职业工种名称][等级名称] 三级[机构代码] 78000000**细目表**< 气相法相关知识> 气相法相关知识<E-A> 工艺操作<E-A-A> 开车准备<E-A-A-001> [X] 尾气压缩机开车前的确认事项<E-A-A-002> [X] 造粒机组的开车准备<E-A-A-003> [X] 乙烯精制流程准备<E-A-A-004> [X] 产品性质<E-A-A-005> [X] 丁烯-1精制流程准备<E-A-A-006> [X] 氮气精制单元流程准备<E-A-A-007> [X] 聚合单元流程准备<E-A-A-008> [X] 产品脱气仓的作用<E-A-A-009> [X] 反应器的加热操作方法<E-A-B> 开车操作<E-A-B-001> [X] 尾气压缩机的开车步骤<E-A-B-002> [X] 流化气（循环气）压缩机润滑油系统的投用步骤<E-A-B-003> [X] 造粒单元热油系统的开车步骤<E-A-B-004> [X] ICA精馏塔的开车步骤<E-A-B-005> [X] 粉料脱气系统的开车步骤<E-A-B-006> [X] 氮气精制系统的开车步骤<E-A-B-007> [X] 丁烯-1系统的开车步骤<E-A-B-008> [X] 反应系统的主要控制参数<E-A-B-009> [X] 聚合单元调温水系统的开车步骤<E-A-B-010> [X] 粉料采出系统（PDS）的开车步骤<E-A-B-011> [X] 催化剂注射管插入步骤<E-A-B-012> [X] 循环气压缩机的开车步骤<E-A-B-013> [X] 反应单元终止系统的解除方法<E-A-B-014> [X] 反应系统的主要开车步骤<E-A-B-015> [X] 接收种子床的操作过程<E-A-B-016> [X] 乙烯净化系统的开车过程<E-A-B-017> [X] 影响催化剂活性的因素<E-A-B-018> [X] 氮气系统的开车步骤<E-A-B-019> [X] 种子床输送系统开车步骤<E-A-C> 正常操作<E-A-C-001> [Y] 影响塔板效率的因素<E-A-C-002> [Y] 连续精馏与间歇精馏的区别<E-A-C-003> [X] 产品牌号切换的主要原则<E-A-C-004> [X] 塔釜再沸器的堵塞原因<E-A-C-005> [Y] 影响精馏塔正常采出的因素<E-A-C-006> [X] 各种毒物对聚合反应的影响分析<E-A-C-007> [X] 催化剂AL/Ti对聚合反应的影响<E-A-C-008> [Y] 流化气速控制方法<E-A-C-009> [Y] 聚合反应温度对熔融指数的影响<E-A-C-010> [Y] 聚合反应压力对熔融指数的影响<E-A-C-011> [Y] 聚合反应器的温控原理<E-A-C-012> [X] 影响聚合反应活性的因素<E-A-C-013> [X] 树脂密度的控制原理<E-A-C-014> [X] 树脂指数的控制原理<E-A-C-015> [Z] LLDPE向HDPE牌号切换中应注意的问题<E-A-C-016> [X] 粉料采出系统在操作中应注意事项<E-A-C-017> [X] 催化剂注入系统的正常操作规程<E-A-C-018> [X] 流化床反应回路的作用<E-A-C-019> [Y] HDPE向LLDPE牌号切换中应注意的问题<E-A-C-020> [X] 共聚单体/乙烯的控制方法<E-A-C-021> [X] 氢气/乙烯的控制方法<E-A-C-022> [X] 换网器操作<E-A-C-023> [X] 液压油装置的作用<E-A-C-024> [X] 树脂指数的高低对切粒的影响<E-A-C-025> [Y] 造粒机组断料的控制措施<E-A-C-026> [X] 滤网前后压差低的原因<E-A-C-027> [X] 切粒机电流大的处理措施<E-A-C-028> [X] 隙距调整应注意的事项<E-A-C-029> [X] 催化剂活性对熔融指数的影响<E-A-C-030> [X] 床高的控制原理<E-A-D> 停车操作规程<E-A-D-001> [X] 乙烯压缩机的停车步骤<E-A-D-002> [X] ICA精馏塔的停车步骤<E-A-D-003> [X] 产品出料系统（PDS）停车方法<E-A-D-004> [X] 聚合反应器系统的停车步骤<E-A-D-005> [X] 粉料采出系统的停车步骤（删除停用）<E-A-D-006> [X] 循环气压缩机的停车步骤<E-A-D-007> [X] 反应器主要停车步骤(不卸床)<E-A-D-008> [X] 底部出料系统停车步骤（删除停用）<E-A-D-009> [X] 催化剂注射管拔出步骤<E-A-D-010> [X] 丁烯-1系统停车步骤<E-A-D-011> [X] 尾气压缩机的主要停车步骤<A-B> 设备使用与维护<A-B-A> 使用设备<A-B-A-001> [X] 往复泵结构原理<A-B-A-002> [X] 齿轮泵结构原理<A-B-A-003> [X] 屏蔽泵结构原理<A-B-A-004> [X] 流化气（循环气）压缩机结构原理<A-B-A-005> [X] 隔膜压缩机结构原理<A-B-A-006> [X] 罗茨风机结构原理<A-B-A-007> [X] 活塞压缩机结构原理<A-B-A-008> [X] 挤压造粒机结构原理<A-B-A-009> [X] 空压机结构原理<A-B-A-010> [X] 隔膜泵结构原理<A-B-A-011> [X] 离心泵结构原理<A-B-A-012> [X] 挤压机下料器结构原理<A-B-A-013> [X] 旋转阀结构原理<A-B-A-014> [X] 颗粒离心干燥器结构原理<A-B-A-015> [X] 气动球阀结构原理<A-B-A-016> [X] 反应器分布板作用<A-B-A-017> [X] 循环气压缩机系统高位油槽的作用<A-B-A-018> [X] 换热器结构原理<A-B-A-019> [X] 聚合反应器结构原理<A-B-A-020> [X] 精馏塔结构原理<A-B-A-021> [X] 袋式过滤器结构原理<A-B-A-022> [X] 旋分分离器结构原理<A-B-A-023> [X] 振动筛结构原理<A-B-A-024> [X] 离心风机结构原理<A-B-B> 维护设备<A-B-B-001> [X] 确认设备正常运行条件<A-B-B-002> [X] 设定仪表参数<A-B-B-003> [X] 确认设备完好标准<A-B-B-004> [X] 设备检修交出准备工作<A-B-B-005> [X] 设备检修中期配合工作<A-B-B-006> [X] 设备检修后的验收工作<A-B-B-007> [X] 丁烯高速泵启动条件<A-B-B-008> [X] 循环气压缩机启动条件<B-B-B-009> [X] 冰机停车步骤<B-B-B-010> [X] 冰机开车步骤<A-C> 事故判断与处理<A-C-A> 判断事故<A-C-A-001> [X] 聚合反应器块料类型的判断方法<A-C-A-002> [X] 反应器温度异常升高的判断方法<A-C-A-003> [X] 流化回路压降过大的判断方法<A-C-A-004> [X] 循环气冷却器换热效果差的判断方法<A-C-A-005> [X] 反应器升温异常的判断方法<A-C-A-006> [X] 产品质量波动的判断方法<A-C-A-007> [X] 粉料出料系统大小头堵塞的判断方法<A-C-A-008> [X] 粉料输送系统输送困难的判断方法<A-C-A-009> [X] 反应器长时间置换不合格的判断方法<A-C-A-010> [X] 反应器气相分析异常变化的判断方法<A-C-A-011> [X] 催化剂泵跳停的原因<A-C-A-012> [X] 反应器丁烯／乙烯比异常变化的判断<A-C-A-013> [X] 反应器床层高度过高的判断方法<A-C-A-014> [X] 反应器活性变化异常的判断方法<A-C-A-015> [X] 反应器压力变化异常的判断方法<A-C-A-016> [X] 换热器是否泄漏的判断方法<A-C-A-017> [X] 挤压机主电机电流波动过大的判断方法<A-C-A-018> [X] 齿轮泵出口压力过高的判断方法<A-C-A-019> [X] 颗粒输送水流量过低的判断方法<A-C-A-020> [X] 成品颗粒产生气泡粒子的判断方法<A-C-A-021> [X] 分析挤压机发生的各类事故<A-C-A-022> [X] 颗粒外观不好的判断方法<A-C-B> 处理事故<A-C-B-001> [X] 各类灭火器具的正确使用<A-C-B-002> [X] 产品密度过低时地判断处理<A-C-B-003> [X] 产品指数过低时地判断处理<A-C-B-004> [X] 反应器各原料进料中断时的处理措施<A-C-B-005> [X] 粉料脱气系统效果不好时的处理措施<A-C-B-006> [X] 粉料出料系统堵塞时的处理措施<A-C-B-007> [X] 底部出料系统发生堵罐时的处理措施<A-C-B-008> [X] 反应器发生“飞温”时的处理措施<A-C-B-009> [X] 装置停仪表空气时的处理措施<A-C-B-010> [X] 装置停冷却水时的处理措施<A-C-B-011> [X] 反应器压力显示异常时的处理措施<A-C-B-012> [X] 乙烯干燥床再生温度不足时的处理措施<A-C-B-013> [X] 乙烯精制系统流动停止时的处理措施<A-C-B-014> [X] 反应回路冷却器发生堵塞时的处理措施<A-C-B-015> [X] 丁烯储罐发生冒顶事故时的处理措施<A-C-B-016> [X] 流化气流量偏低时的处理措施<A-C-B-017> [X] 反应器活性偏低的处理措施<A-C-B-018> [X] 反应器内有大量块料时的处理措施<A-C-B-019> [X] 往复式压缩机流量过小时的处理措施<A-C-B-020> [X] 颗粒料外观不好时的处理措施<A-C-B-021> [X] 输送风机机体温度过高时的处理措施<A-C-B-022> [X] 离心泵发生振动时的处理措施<A-C-B-023> [X] 挤压机主电机扭矩过大时的处理措施<A-C-B-024> [X] 振动筛分离效果不好时的处理措施<A-C-B-025> [X] 挤压机发生“缠螺杆”事故时的处理措施<A-C-B-026> [X] 旋风分离器分离效果变差时的处理措施<A-C-B-027> [X] 离心风机振动大时的处理措施<A-D> 绘图与计算<A-D-A> 绘图<A-D-A-001> [X] 乙烯精制系统流程<A-D-A-002> [X] 氮气干燥床再生流程<A-D-A-003> [X] 调温水系统流程图<A-D-A-004> [X] 挤压机热油系统流程<A-D-A-005> [X] 产品排料系统流程图<A-D-A-006> [X] 聚合反应流程<A-D-A-007> [X] 催化剂系统流程简图<A-D-A-008> [X] 基本逻辑结构图<A-D-B> 计算<A-D-B-001> [X] 混合气体的计算<A-D-B-002> [X] 反应负荷的计算<A-D-B-003> [X] MFR计算<A-D-B-004> [X] 助剂添加量的计算<A-D-B-005> [X] 反应组分的计算<A-D-B-006> [X] 精馏塔的计算<A-D-B-007> [X] 热量计算<A-D-B-008> [X] 催化剂活性的计算聚乙烯装置操作工(气相法)高级理论知识试题**试题注释**[职业工种代码] 6030701010000005_3_1[职业工种名称] 聚乙烯装置操作工(气相法)高级理论知识[扩展职业工种代码][扩展职业工种名称][等级名称] 三级[机构代码] 78000000**题型代码**1：判断 2：选择 3：填空 4：简答 5：计算 6：综合/论述 7：多项选择 8：名词解释 9:制图题**试题**@[T]E-A-A-001 3 1 5为了减少过渡料，所有牌号转换时都必须将床层倒空检查清理。
