《应用光学》期末考试复习
应用光学期末复习题
一学生带500度近视镜，则该近视镜的焦距为_________________,该学生裸眼所能看清的最远距离为_________________。
10.在通常所说的七种像差中，沿轴方向度量的有__ _ 、__ 、__和__ __。
11.在七种初级像差中，宽光束像差有几种？ _______。
12．在带分划板的开普勒望远镜中，是孔径光阑，是视场光阑，若存在渐晕，则是渐晕光阑。
13.唯一没有像差的光学零件为（）。
14、当保持入射光线的方向不变，而使平面镜转150角，则反射光线将转动（ 300）角。
15. 一平行细光束经一个球面镜后汇聚于镜前50mm处，则该球面镜的曲率半径等于（）。
2．理想光学系统中，无限远轴上物点与（）是一对共轭点，而无限远轴上像点的共轭点是（）。
3．光线经过夹角为 的双平面镜反射后，出射线与入射线的夹角为（）。
4．光学系统的几何像差可分为（）种，其中（）种为单色像差，（）种为色差。
（）是轴上点唯一的单色像差，而（）是主光线像差，只使像产生失真，并不影响像的清晰度。
5．角放大率、轴向放大率和垂轴放大率三者之间的关系为拉赫不变牛顿公式以为坐标原点。
6．转像系统分__ _和_____两大类，其作用是：_1、偶数个平面反射镜成 ( )，奇数个平面反射镜则成 ( )。
单个平面镜绕着和入射面垂直的轴转动α角,反射光线和入射光线之间的夹角将改变 ( )。
2、物方节点与（）共轭，像方焦点与（）共轭，物方焦点与（）共轭。
3、单个折射球面的主点位在（）；反射球面的焦点位于（）。
4、光学系统的孔径光阑限制（），视场光阑限制（）。
在物方远心光路中，孔径光阑位于（）。
5、共轴系统中（）放大率等于1的一对共轭面叫主平面，（）放大率等于1的一定共轭面叫节平面，在（）的情况下，主平面与节平面重合。
6、轴上像点的像差有（）和（）。
8．在球差、彗差、像散、像面弯曲、畸变、位置色差、倍率色差中，对轴上点成像产生圆形弥散斑的有a. 1 种 b. 2 种 c. 3 种 d. 以上都不对9 以下几种初级像差中，当视场很小时就要考虑的是a. 畸变 b. 彗差 c. 像散 d. 场曲7．几何光学所用到的参量有符号规定，下列符号规定中错误的是：（）（A）沿轴线段，与光线传播方向相同为正。

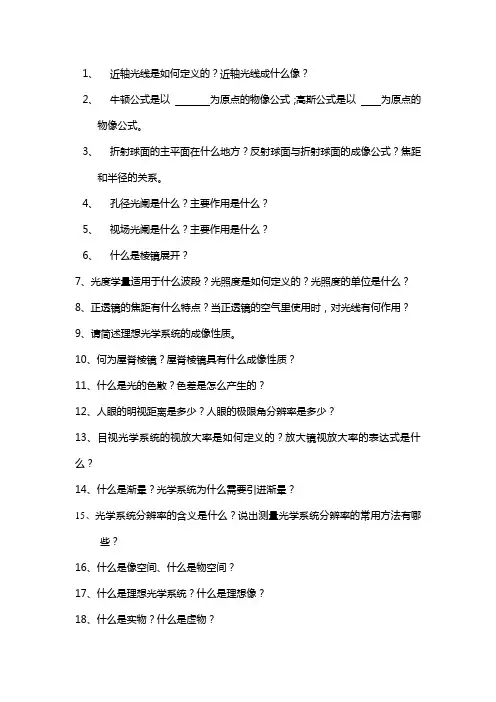

应用光学复习概念题
1、近轴光线是如何定义的？近轴光线成什么像？2、牛顿公式是以为原点的物像公式；高斯公式是以为原点的物像公式。
3、折射球面的主平面在什么地方？反射球面与折射球面的成像公式？焦距和半径的关系。
4、孔径光阑是什么？主要作用是什么？5、视场光阑是什么？主要作用是什么？6、什么是棱镜展开？7、光度学量适用于什么波段？光照度是如何定义的？光照度的单位是什么？8、正透镜的焦距有什么特点？当正透镜的空气里使用时，对光线有何作用？9、请简述理想光学系统的成像性质。
10、何为屋脊棱镜？屋脊棱镜具有什么成像性质？11、什么是光的色散？色差是怎么产生的？12、人眼的明视距离是多少？人眼的极限角分辨率是多少？13、目视光学系统的视放大率是如何定义的？放大镜视放大率的表达式是什么？14、什么是渐晕？光学系统为什么需要引进渐晕？15、光学系统分辨率的含义是什么？说出测量光学系统分辨率的常用方法有哪些？16、什么是像空间、什么是物空间？17、什么是理想光学系统？什么是理想像？18、什么是实物？什么是虚物？19、什么是完善像？完善成像的条件是什么？20、反射和折射之间有什么联系？21、主平面有什么特点？节点？23、有一折射率n＝1.52的玻璃板，若有一光线以3°的入射角射到其表面发生反射和折射。
求：设100,15.2=-=，计算近轴像点位置？等效空气层的厚度是多少？l mm L mm24、显微镜目镜的放大率为Γ=10×，它的焦距等于多少？设物镜的放大率为40×，求显微镜的总倍率？25、有一薄透镜，当把一高为20mm的物体置于其物方焦点左方400mm处时，将会在透镜像方焦点右方25mm处成一实像。
求：（1）此透镜的像方焦距；（2）像的大小；（3）若物体右移200mm，其像往那个方向移动？26、用开普勒望远镜分辩10km处相隔100mm的两个物点，试求：1）望远镜至少应选用多少倍率； 2） 当筒长L ＝465mm 时，求物镜和目镜的焦距。
应用光学考试基本知识点
应用光学基本知识点 考试时间 120 分钟号试 题班级________学号________姓名___________一、(6分)一束自然光以布儒斯特角由空气入射到玻璃(n=1.52)上，试求反射率和透射率及反射光和透射光的偏振度。
二、(10分)图示双光束干涉实验中，一波长为 λ=10μm ，相干长度l c =4λ的细光束，以600角入射到 厚度为h=10μm 、折射率为n 1=3的介质片1上，由其下表面反射的光束经厚度为d 、折射率为n 2=1.5的介质片2后，被透镜聚焦在P 0点与介质片1上表面的反射光干涉，若P 0点恰为亮点，求介质片2的厚度d 应为多大?三、(6分)在杨氏双孔干涉实验中，照明光源是直径为1mm 的圆形光源，发光波长λ＝0.6μm ，距离双孔屏1m ，试确定能观察到干涉现象时两小孔的距离应为多大？四、(10分)在双缝夫朗和费衍射实验中，光波长λ＝0.532μm ，透镜的焦距f=50cm ，在观察屏上相邻亮条纹的间距l=1.5mm ，且第三级亮纹缺级，试求：(1)该双缝的缝距和缝宽；(2)第1、2级亮条纹的相对强度。
五、(6分)利用波长λ＝632.8nm 的激光测得一细丝的夫朗和费零级衍射条纹宽度为1cm ，若透镜焦距为50cm ，求该细丝的直径。
六、(8分)一束波长λ＝0.589μm 的钠黄光以60°角入射到方解石晶体上，方解石晶体的厚度d=lcm ，主折射率n o =1.6584，n e =1.4864，其光轴方向与晶体表面平行，且垂直于入射面。
试求晶体中二折射光线的夹角,晶体输出面上二光的相位差，并绘出输出光光路图。
总分七、(10分)如图所示，一入射线偏振光的振动方向与晶片光轴方向的夹角为 =26.57°，试问该光经过厚度为0.081mm 的晶片后，其偏振状态如何？(入射光波长λ＝589.3nm ，n o =1.5442，n e =1.5533)八、(10分)图示A 为纵向运用的电光晶体KD P （n o =1.512，γ63=10.6×10-10cm/V ），B 为厚度d ＝10mm的方解石晶体(n o =1.5246，n e =1.4792，光轴方向与通光面的法线方向成45°夹角)，A 、B 晶体平行放置。
《应用光学》期末考试复习课件
PPT学习交流
1
本门课程的主要学习内容
第一章 几何光学基本原理 第二章 共轴球面系统的物像关系 第三章 眼睛和目视光学系统 第四章 平面镜棱镜系统 第五章 光学系统中成像光束地选择
第六章 辐射度学和光度学基础
第八章 光学系统成像质量评价
PPT学习交流
2
第一章 几何光学基本原理
16
物像位置
物像大小
y nl
y nl
牛顿公式
高斯公式
f ' f 1 l' l
1、垂轴放大率 2、轴向放大率
3、角放大率
PPT学习交流
17
要点回顾
1.物像空间不变式
Jnuy n'u'y'
2.物方焦距和像方焦距的关系
3.三种放大率之间的关系
PPT学习交流
18
要点回顾
一、物像位置公式 1、牛顿公式 2、高斯公式
PPT学习交流
10
第二章 共轴球面系统的物像关系
本章内容：共轴球面系统求像。由 物的位置和大小求像的位置和大小
PPT学习交流
11
§2－5 共轴理想光学系统的基点—主平面和焦点
一. 放大率β=1的一对共轭面—主平面 二. 无限远的轴上物点和它所对应的像点F‘—像方焦点
三. 无限远的轴上像点和它所对应的物点F—物方焦点
PPT学习交流
12
§2－5 共轴理想光学系统的基点—主平面和焦点
PPT学习交流
13
§2－5 共轴理想光学系统的基点—主平面和焦点
问题
PPT学习交流
14
§2－8 用作图法求光学系统的理想像
理想光学系统

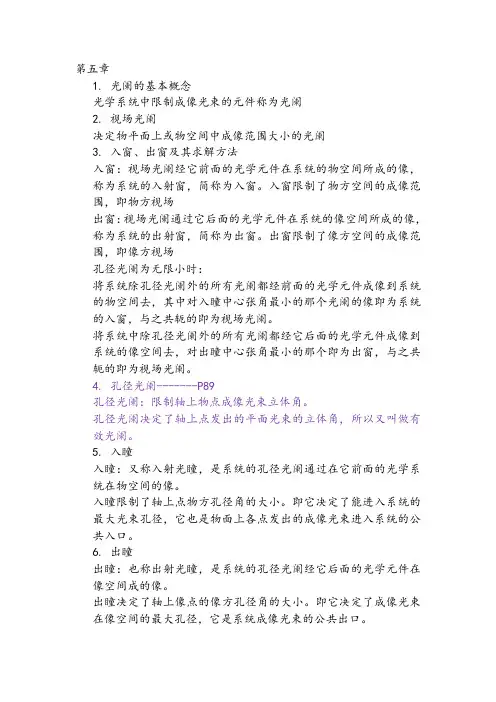

应用光学复习-1
第五章1.光阑的基本概念光学系统中限制成像光束的元件称为光阑2.视场光阑决定物平面上或物空间中成像范围大小的光阑3.入窗、出窗及其求解方法入窗：视场光阑经它前面的光学元件在系统的物空间所成的像，称为系统的入射窗，简称为入窗。
入窗限制了物方空间的成像范围，即物方视场出窗：视场光阑通过它后面的光学元件在系统的像空间所成的像，称为系统的出射窗，简称为出窗。
出窗限制了像方空间的成像范围，即像方视场孔径光阑为无限小时：将系统除孔径光阑外的所有光阑都经前面的光学元件成像到系统的物空间去，其中对入瞳中心张角最小的那个光阑的像即为系统的入窗，与之共轭的即为视场光阑。
将系统中除孔径光阑外的所有光阑都经它后面的光学元件成像到系统的像空间去，对出瞳中心张角最小的那个即为出窗，与之共轭的即为视场光阑。
4.孔径光阑-------P89孔径光阑：限制轴上物点成像光束立体角。
孔径光阑决定了轴上点发出的平面光束的立体角，所以又叫做有效光阑。
5.入瞳入瞳：又称入射光瞳，是系统的孔径光阑通过在它前面的光学系统在物空间的像。
入瞳限制了轴上点物方孔径角的大小。
即它决定了能进入系统的最大光束孔径，它也是物面上各点发出的成像光束进入系统的公共入口。
6.出瞳出瞳：也称出射光瞳，是系统的孔径光阑经它后面的光学元件在像空间成的像。
出瞳决定了轴上像点的像方孔径角的大小。
即它决定了成像光束在像空间的最大孔径，它是系统成像光束的公共出口。
7.三种经典光学系统的光阑（1）照相系统的光阑孔径光阑的位置对选择光束的作用就限制轴上点的光束宽度而言，孔径光阑位于A或者A'的位置，情况并无差别。
对轴外点的成像光束来说，孔径光阑的位置不同，参与成像的轴外光束不一样，轴外光束通过透镜L的部位也不一样，需要透过全部成像光束的透镜口径大小也就不一样。
光阑位置的变动可以影响轴外点的像质。
从这个意义上来说，孔径光阑的位置是由轴外光束的要求决定的。
实际光学系统中为了缩小光学零件的外形尺寸，实际光学系统的视场边缘一般都有一定的渐晕。
应用光学期末复习题辩析教案资料
应用光学期末复习题辩析一学生带500度近视镜，则该近视镜的焦距为_________________,该学生裸眼所能看清的最远距离为_________________。
10.在通常所说的七种像差中，沿轴方向度量的有__ _ 、__ 、__和__ __。
11.在七种初级像差中，宽光束像差有几种？ _______。
12．在带分划板的开普勒望远镜中，是孔径光阑，是视场光阑，若存在渐晕，则是渐晕光阑。
13.唯一没有像差的光学零件为（）。
14、当保持入射光线的方向不变，而使平面镜转150角，则反射光线将转动（ 300）角。
15. 一平行细光束经一个球面镜后汇聚于镜前50mm处，则该球面镜的曲率半径等于（）。
2．理想光学系统中，无限远轴上物点与（）是一对共轭点，而无限远轴上像点的共轭点是（）。
3．光线经过夹角为 的双平面镜反射后，出射线与入射线的夹角为（）。
4．光学系统的几何像差可分为（）种，其中（）种为单色像差，（）种为色差。
（）是轴上点唯一的单色像差，而（）是主光线像差，只使像产生失真，并不影响像的清晰度。
5．角放大率、轴向放大率和垂轴放大率三者之间的关系为拉赫不变牛顿公式以为坐标原点。
6．转像系统分__ _和_____两大类，其作用是：_1、偶数个平面反射镜成 ( )，奇数个平面反射镜则成 ( )。
单个平面镜绕着和入射面垂直的轴转动α角,反射光线和入射光线之间的夹角将改变 ( )。
2、物方节点与（）共轭，像方焦点与（）共轭，物方焦点与（）共轭。
3、单个折射球面的主点位在（）；反射球面的焦点位于（）。
4、光学系统的孔径光阑限制（），视场光阑限制（）。
在物方远心光路中，孔径光阑位于（）。
5、共轴系统中（）放大率等于1的一对共轭面叫主平面，（）放大率等于1的一定共轭面叫节平面，在（）的情况下，主平面与节平面重合。
6、轴上像点的像差有（）和（）。
8．在球差、彗差、像散、像面弯曲、畸变、位置色差、倍率色差中，对轴上点成像产生圆形弥散斑的有a. 1 种 b. 2 种 c. 3 种 d. 以上都不对9 以下几种初级像差中，当视场很小时就要考虑的是a. 畸变 b. 彗差 c. 像散 d. 场曲7．几何光学所用到的参量有符号规定，下列符号规定中错误的是：（）（A）沿轴线段，与光线传播方向相同为正。
《应用光学》期末考试复习共55页文档
45、自己的饭量自己知道。——苏联
Hale Waihona Puke 41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
《应用光学》期末考试复习
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
应用光学总复习
匹兹凡和：以正负光焦度分离来校正
★像质评价 几何像差（像差曲线）、波像差(最大剩余波像差为最小的离焦原则)、 点列图、分辨率、光学传递函数
1. 做完题检查结果是否有可能性 例如，摄影系统景深若干mm不可能，显微系统景深过大不可能 放映系统像面照度零点几勒克斯不可能，摄影光圈数0.08不可能 玻璃折射率低于1.4或高于2不可能 2. 注意公式的适用范围 摄影系统景深与显微镜系统景深公式不同； 2 f ' 1 适用于孔阑在 L (2 ) f ' 适用于接触薄系统 xp ' e 物镜后焦面上 望远镜正常放大率和显微镜有效放大率勿混淆 3. 利用物像关系熟悉经典光学系统的一些特点 显微镜：物镜满足齐焦条件，当L一定，高倍时，l 小，l’大，低倍反之 分辨率、出瞳、数值孔径、景深与倍率的关系（理解） 望远镜：若筒长一定，Γ大，则 fo’大，fe’小，D大 当D一定，Γ大，则D’小 相对主观亮度：当D一定时 (t / e ) 到 D’ De时，为定值 若D’ De，则 2
主光线 下光线 辅轴 子午轴外球差
T
弧矢轴外球差
宽光束像散△X’ 宽光束弧矢场曲Xs’ 1 2 3 1’ 2’ 3’ C
细光束子午场曲xt’ 宽光束子午场曲Xt’ T T0 B’(B3’ B)0’ D B2’ (S0)
A B
S B1’
A0 ’
五、光束限制——本部分应与经典光学系统相结合复习
★孔阑，入瞳，出瞳；视阑，入窗，出窗；孔径角、视场角及其作用 ★拦光，渐晕，渐晕光阑，渐晕区，无渐晕条件 ★系统可能存在二个渐晕光阑，一个拦下光线，一个拦上光线 ★对准平面，景像平面，远景平面，近景平面，景深 ★物方（像方）远心光路——物方（像方）主光线平行于光轴
