煤矿探放水工培训教材(下)
探放水工培训教案
探放水工培训教案四川省古蔺县科林矿山安全技术服务中心目录第一部《煤矿安全规程》总则 (3)第二部分煤矿生产技术 (7)第一节煤矿地质基本知识第二节矿井开拓第三节采煤技术第三部分钻探技术知识 (9)第一节井下钻探基本知识第二节钻探设备的安装与维护第三节钻进方法第四节硬质合金钻进第五节液压冲击回转钻进第六节定向钻进第七节复杂地层钻进第八节钻探工程质量第九节井下水文地质钻探第十节注浆堵水第十一节地面注浆第四部分矿井通风与灾害防治 (71)第一节矿井通风第二节矿井瓦斯防治第三节矿井防灭火第四节矿尘防治第五节顶板事故防治第五部分自救、互救与现场急救 (75)第一节矿工自救与互救第二节现场急救古蔺县科林矿山安全技术服务中心培训教案课程名称：探放水工总学时：72本次课题：《煤矿安全规程》总则学时数：4 教学目的及要求：让职工了解煤矿安全生产方针及法律法规教学重点：煤矿安全生产方针及法律法规教学难点：煤矿安全生产方针及法律法规教学方法：理论结合实际教学用具：投影仪，计算机教学内容：第一部《煤矿安全规程》总则第一条为保障煤矿安全生产和职工人身安全，防止煤矿事故，根据《煤炭法》、《矿山安全法》和《煤矿安全监察条例》，制定本规程。
第二条在中华人民共和国领域从事煤炭生产和煤矿建设活动，必须遵守本规程。
第三条煤矿企业必须遵守国家有关安全生产的法律、法规、规章、规程、标准和技术规范。
煤矿企业必须建立、健全各级领导安全生产责任制、职能机构安全生产责任制、岗位人员安全生产责任制。
煤矿企业应建立、健全安全目标管理制度、安全奖惩制度、安全技术措施审批制度、安全隐患排查制度、安全检查制度、安全办公会议等制度。
煤矿企业必须建立各种设备、设施检查维修制度，定期进行检查维修，并做好记录。
第四条煤矿企业必须设置安全生产机构，配备适应工作需要的安全生产人员和装备。
第五条煤矿安全工作必须实行群众监督。
煤矿企业必须支持群众安全监督组织的活动，发挥职工群众安全监督作用。

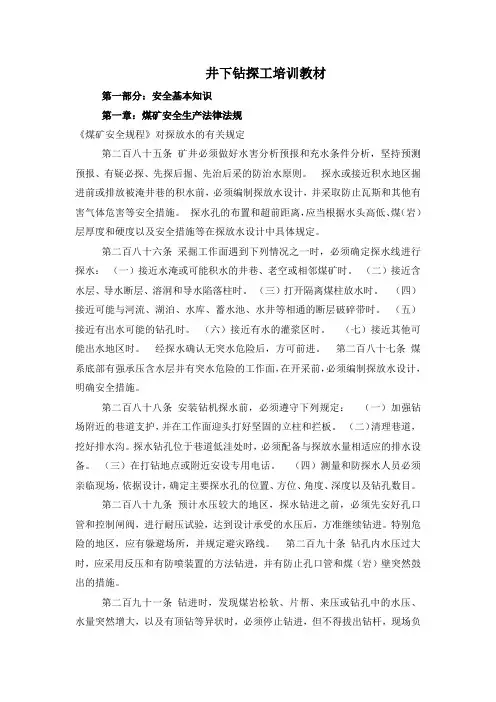

煤矿井下钻探工培训教材
井下钻探工培训教材第一部分：安全基本知识第一章：煤矿安全生产法律法规《煤矿安全规程》对探放水的有关规定第二百八十五条矿井必须做好水害分析预报和充水条件分析，坚持预测预报、有疑必探、先探后掘、先治后采的防治水原则。
探水或接近积水地区掘进前或排放被淹井巷的积水前，必须编制探放水设计，并采取防止瓦斯和其他有害气体危害等安全措施。
探水孔的布置和超前距离，应当根据水头高低、煤（岩）层厚度和硬度以及安全措施等在探放水设计中具体规定。
第二百八十六条采掘工作面遇到下列情况之一时，必须确定探水线进行探水：（一）接近水淹或可能积水的井巷、老空或相邻煤矿时。
（二）接近含水层、导水断层、溶洞和导水陷落柱时。
（三）打开隔离煤柱放水时。
（四）接近可能与河流、湖泊、水库、蓄水池、水井等相通的断层破碎带时。
（五）接近有出水可能的钻孔时。
（六）接近有水的灌浆区时。
（七）接近其他可能出水地区时。
经探水确认无突水危险后，方可前进。
第二百八十七条煤系底部有强承压含水层并有突水危险的工作面，在开采前，必须编制探放水设计，明确安全措施。
第二百八十八条安装钻机探水前，必须遵守下列规定：（一）加强钻场附近的巷道支护，并在工作面迎头打好坚固的立柱和拦板。
（二）清理巷道，挖好排水沟。
探水钻孔位于巷道低洼处时，必须配备与探放水量相适应的排水设备。
（三）在打钻地点或附近安设专用电话。
（四）测量和防探水人员必须亲临现场，依据设计，确定主要探水孔的位置、方位、角度、深度以及钻孔数目。
第二百八十九条预计水压较大的地区，探水钻进之前，必须先安好孔口管和控制闸阀，进行耐压试验，达到设计承受的水压后，方准继续钻进。
特别危险的地区，应有躲避场所，并规定避灾路线。
第二百九十条钻孔内水压过大时，应采用反压和有防喷装置的方法钻进，并有防止孔口管和煤（岩）壁突然鼓出的措施。
第二百九十一条钻进时，发现煤岩松软、片帮、来压或钻孔中的水压、水量突然增大，以及有顶钻等异状时，必须停止钻进，但不得拔出钻杆，现场负。
探放水工培训教材
淮北矿业集团公司培训教材煤矿探放水工淮北矿业集团公司地质测量处二〇一二年三月编制说明本教材为煤矿探放水工培训防治水专业专用教材，该教材根据国家安全监察总局制定的《煤矿探放水工安全技术培训大纲及考核要求》（试行）结合淮北矿区实际编制而成。
课程及学时安排如下表所列:煤矿探放水工培训学时安排目录第一章煤矿探放水工职业的重要性..................................... - 4 - 第一节煤矿探放水工在防治煤矿水害事故中的重要作用............... - 4 - 第二节煤矿探放水下的职业道德和安全职责......................... - 5 - 第二章地质学基础知识............................................... - 9 - 第一节岩石学基础知识........................................... - 9 - 第二节沉积岩................................................. - 10 - 第三节构造地质学基础知识.................................... - 12 - 第四节淮北矿区区域地层及煤系地层简介.......................... - 18 - 第三章水文地质基础知识......................................... - 22 - 第一节自然界中水的循环及地下水分类........................... - 22 - 第二节淮北矿区主要含水层与隔水层.............................. - 25 - 第四章矿井充水条件分析........................................... - 34 - 第一节矿井充水水源............................................. - 34 - 第二节矿井充水通道............................................. - 36 - 第三节影响矿井充水程度的主要因素............................... - 40 - 第四节矿井突水特征............................................. - 40 - 第五节矿井排水系统............................................ - 42 - 第五章井下探放水................................................ - 45 - 第一节井下探放水的概念......................................... - 45 - 第二节井下探放水工程设计....................................... - 47 - 第三节老空水探放............................................... - 53 - 第四节断层水探放............................................... - 58 - 第五节含水层探查............................................... - 63 - 第六节导水陷落柱（钻孔）的探查和处理........................... - 68 - 第六章探放水设备................................................. - 69 - 第一节井下探放水设备........................................... - 69 - 第二节钻场的修建.............................................. - 72 -第三节设备的安装.............................................. - 73 - 第四节设备的拆卸与运输........................................ - 74 - 第七章钻探操作................................................... - 76 - 第一节开钻前的准备工作........................................ - 76 - 第二节钻探质量及预防、处理事故................................. - 77 - 第三节煤矿探放水钻机的使用维护................................ - 80 - 及常见故障的处理................................................ - 80 - 第四节注浆泵的使用、维护及常见故障的处理...................... - 91 - 第五节钻探操作中主要安全技术守则.............................. - 93 - 第八章注浆操作及封孔............................................. - 96 - 第一节地面注浆系统与注浆操作.................................. - 96 - 第二节井下注浆操作与注浆封孔.................................. - 97 - 第九章水害应急救援.............................................. - 104 - 第一节水害应急预案的主要内容................................. - 104 - 第二节发生水害事故后采取的主要措施........................... - 105 - 第三节煤矿突(透)水时现场作业人员的应急措施.................... - 105 - 第四节矿井透水事故时的自救与互救............................. - 109 -第一章煤矿探放水工职业的重要性第一节煤矿探放水工在防治煤矿水害事故中的重要作用煤矿探放水工是从事煤矿井下探放水钻孔施工、封孔、水文地质参数收集与分析、探放水过程中的观测与记录等工作的专职人员。
煤矿井下探放水基础知识培训
钻孔施工
钻孔施工设备
根据钻孔直径、深度和地 层条件，选择合适的钻机、 钻具和泥浆泵等设备。
钻孔施工顺序
按照先外排止水、后中间 切割的顺序进行钻孔施工， 确保施工安全和止水效果。
钻孔施工质量
严格控制钻孔施工质量， 确保钻孔的角度、深度、 位置等参数符合设计要求。
钻孔结构
开孔直径
根据地层条件和钻孔施工设备， 选择合适的开孔直径。
保障作业安全
通过探放水，降低矿井涌 水量，改善作业环境，保 障井下作业人员的生命安 全。
探放水原则
有疑必探
对于有水患威胁的区域，必须采取超 前钻孔等措施进行探查，确保安全。
先探后放
先治后采
对于有水患威胁的区域，应先采取治 理措施，如疏放水、建造防水墙等， 消除水患威胁后再进行采掘作业。
在采掘作业前，应先进行探查，确定 无水患后再进行采掘作业。
展望
技术发展趋势
法律法规与标准更新
介绍当前探放水技术的发展趋势，如智能 化、自动化技术的应用，以及未来可能出 现的新的技术和方法。
关注相关法律法规和标准的更新情况，使 学员了解最新的要求和规范，提高学员的 法律意识和标准意识。
安全生产意识培养
交流与合作
强调安全生产意识的培养，使学员在日常 工作中始终保持高度的安全意识，确保煤 矿生产安全。
评估方法
收集钻孔出水数据、水位变化 数据等，进行统计分析。
改进建议
根据评估结果，优化探放水方 案，提高排水效率，确保采掘
作业安全。
05
总结与展望
总结
探放水工作的重要性
探放水是煤矿安全生产的重要环节， 通过培训使学员认识到探放水工作对 于预防矿井水害、确保煤矿生产安全 的重要意义。
探放水工培训教案
如遇异常情况，应立 即停机检查，排除故 障后方可继续运行。
设备运行过程中，禁 止触摸转动部位。
设备维护保养知识
钻机维护保养
1
2
定期清洗钻机外表及内部零件，保持清洁。
3
定期检查钻机各部件磨损情况，及时更换磨损件。
设备维护保养知识
定期对钻机进行润滑保养，确保设备正常运转。
水泵维护保养
定期清洗水泵及管路内壁，防止水垢和杂质堆 积。
探放水工作用
在煤矿生产中，探放水工作对于保障矿井安全、预防水害事故具有重要作用。 通过探放水工作，可以及时了解矿井水文地质条件，发现潜在的水源和通道， 从而采取相应措施消除水害隐患。
岗位职责与技能要求
岗位职责 负责操作探放水钻机，进行探放水钻孔施工；
负责收集、整理水文地质参数，分析矿井水文地质条件；
探讨如何采取有效措施，防止类似事故再次发生。
案例二
某探放水工程成功案例分享
工程背景
介绍工程的基本情况、目标及实施过程。
典型案例分析讨论
成功因素
分析工程成功的关键因素，如技术 创新、团队协作等。
经验借鉴
总结案例中的成功经验，为其他探 放水工程提供借鉴。
实践操作考核要求及标准
安全操作
严格遵守安全操作规程，确保考核过 程安全无事故。
佩戴安全帽
使用防护用品
根据需要，探放水工应使用防护手套、 护目镜、耳塞等防护用品，以降低工 作中的伤害风险。
在施工现场，探放水工必须佩戴安全 帽，以防止意外坠落物或其他伤害。
现场安全管理制度及执行
制定安全规章制度
企业应建立完善的安全规章制度，明确探放水工作的安全要求和 操作规范。
设立安全警示标识
煤矿探放水工培训
一、发生火灾的基本要素
1.热源
2.可燃物 3.氧气
火灾
火灾发生的三要素必须是同时存在才会发生，缺一不可。
返回目录
矿井火灾事故及应急避险
二、矿井火灾的分类
根据引起矿井火灾的火源不同，通常可将矿井火灾分成两大类：一是
外部火源引起的矿井火灾，也称外因火灾；二是由于煤炭自身的物理化学
性质的内在因素引起的火灾，也称内因火灾。 还可以根据发火地点不同、 燃烧物质的不同或发火性质不 同来对矿井火灾进行分类。
的地点就地利用现场条件快速构筑临时避难硐室，进行避灾自救。
矿井火灾事故及应急避险
返回目录
矿井水害事故及应急避险
当矿井涌水量超过矿井正常排水能力时即会发生水患，称为矿井水灾，通 常也称透水。
一、矿井水的来源
矿井水的来源主要有地表水、地下水、老空水、断层水。
地表水
1 2
矿井水的来源
3 4
老空水
地下水
（4）巷道直接与断层另一侧强含水层相接触并为其局部所掩盖而造成
突水。
矿井水害事故及应急避险
（5）由于隔水岩柱的抗压强度抵抗不住静水压力和矿山压力的共同作用， 从而引起底板承压水突然涌出。
（6）由石灰岩溶洞塌落所形成的陷落柱内部岩石破碎、胶结不良，往往
构成岩溶水的垂直通道。巷道遇到它们时，会引起多层含水层的水大量涌入 矿井。 （7）处理不当或封孔质量不佳的钻孔，在一定水文地质条件下可成为各 水体之间或含水层之间联系的通道。 （8）巷道接近或遇到老窑、停止排水的旧巷道的集水区时，往往在短时 间内涌出大量水，且来势凶猛，具有很大的破坏性。
返回目录
矿井水害事故及应急避险
三、矿井发生突水事故时的应急避险
矿井发生突水事故时,要根据灾情迅速采取以下有效措施,进行紧急避险： （1）在突水迅猛、水流急速的情况下，现场人员应立即避开出水口和泄水 流，躲避到硐室内、拐弯巷道或其他安全地点。如情况紧急来不及转移躲避，可 抓牢棚梁、棚腿或其他固定物体，防止被涌水打倒和冲走。 （2）当老空水涌出，使所在地点有毒有害气体浓度增高时，现场职工应立 即佩戴好隔离式自救器或压缩氧自救器。在未确定所在地点空气成分能否保障人 员生命安全时，禁止任何人随意摘掉自救器的口具和鼻夹，以避免中毒窒息。
煤矿井下探放水基础知识培训ppt教案
通过探放水，可以及时发现并处理潜在的 水害隐患，避免突水、透水等事故的发生 。
保障安全生产
提高煤炭资源回收率
探放水是煤矿安全生产的重要环节，对于 确保井下作业人员的生命安全具有重要意 义。
通过合理的探放水措施，可以降低煤层含 水率，提高煤炭开采效率和资源回收率。
井下水源类型与特点
含水层水
赋存于含水层中的地下 水，具有分布广泛、水 量丰富、水压较高等特
穿戴安全防护用品
在钻探过程中，必须穿戴好安全帽、 工作服、防护鞋、手套等安全防护用 品。
注意观察周围环境
时刻注意周围环境的变化，发现异常 情况及时采取措施，确保安全。
遵守安全操作规程
严格遵守安全操作规程，不得违章操 作或冒险作业。
配备应急救援设备
在钻探现场应配备相应的应急救援设 备，如急救箱、灭火器等，以便在发 生紧急情况时及时进行处理。
点。
老空水
废弃矿井或采空区积水 ，具有水量大、水压高 、酸性大、腐蚀性强的
特点。
断层水
赋存于断层破碎带中的 地下水，具有水量变化 大、水压不稳定、导通
性好的特点。
岩溶水
赋存于可溶性岩石溶洞 中的地下水，具有水量 丰富、水压高、水质复
杂的特点。
探放水设备简介
钻机
用于钻探成孔的设备，包括回转式钻机、冲击式钻机等类型。根据煤 矿井下实际情况选择合适的钻机型号和钻探方法。
威胁地点的人员。
采取排水措施
根据透水量和排水能力，采取相应的 排水措施，如开启排水设备、增加排
水管路等。
启动应急预案
立即报告矿调度室，启动透水事故应 急预案，组织专业队伍进行救援。
加强通风和瓦斯检查
保持通风系统稳定，加强瓦斯检查， 防止瓦斯积聚和爆炸事故的发生。
煤矿探放水工指导培训课件
（2）断层裂隙。（3）采后塌陷坑。（4）石灰岩溶洞陷 落柱（5）古井老塘及封堵不严的钻孔。 3、失控： • 主要是对水源和通路掌握不清，防水工程做得不充分、防 水措施不得力、隔水煤（岩）柱尺寸不够或遭到破坏，没 有严格执行探放水制度等
• 2、人为因素
• （1）顶板塌陷及裂隙。煤层开采后形成的塌陷裂缝 是地表水进入矿井的良好通道。如淮南某矿由于地表 塌陷区的积水突然涌入矿井，使涌水量达1344～ 3853 m3／昼夜。
• （2）老空积水。废弃的古井和采空区常有大量积水。
• （3）未封闭或封闭不严的勘探钻孔。地质勘探工作 完毕后，若钻孔不加封闭或封闭不好，这些钻孔便可 能沟通含水层，造成水灾。
• （6）严格控制水体下采煤。在水体下采煤，其防隔水煤 （岩）柱的留设，应当根据矿井水文地质及工程地质条件、 开采方法、开采高度和顶板控制方法等，按照《建筑物、 水体、铁路及主要井巷煤柱留设与压煤开采规程》中有关 水体下开采的规定，由具有乙级及以上资质的煤炭设计单 位编制可行性方案和开采设计，报省级煤炭行业管理部门 审查批准后实施。采煤过程中，应当严格按照批准的设计 要求，控制开采范围、开采高度和防隔水煤（岩）柱尺寸。 严禁在水体下开采急倾斜煤层。
图6-5 断层涌水示意图 1－含水层 2－煤层
图6-6 断层破碎带引起涌水示意图 1－含水层 2－煤层
• 二、常见矿井水害 • 1、地表水水害 • 2、冲积层水水害 • 3、老空水水害 • 4、断层水水水害 • 5、煤层顶板水水害 • 6、煤层底板水水害 • 7、钻孔水水害
第二节 煤矿水害的基本特点 及发生原因
矿井水灾及其对生产的影响
• (1）由于矿井水在采掘工作面可出现淋水，使空气湿度 明显增加，顶板破碎，对劳动条件及生产效率影响很大。
