最全消防工程基础知识及识图
消防工程工程量清单项目设置及计价
202பைடு நூலகம்/6/13
14
安装预算培训课程
（三）、泡沫灭火系统
1、系统的分类及使用范围： ⑴、按泡沫发泡倍数分类： ①低倍数泡沫灭火系统（发泡倍数在20倍以下）。一般民用建筑泡沫消防系统经常
采用。 ②中倍数泡沫灭火系统（发泡倍数在21—200之间）。能扑灭立式钢瓶储油罐内火灾。 ③高倍数泡沫灭火系统（发泡倍数在201—1000之间）。一般可设置在固体物资仓库、
易燃液体仓库、有贵重仪器设备和物品的建筑、地下建筑工程、有火灾危险的工 业厂房等。
2023/6/13
15
安装预算培训课程
⑵、按设备安装使用方式分类： ①固定式扑灭灭火系统。不适用于水溶性甲乙丙液体固定顶储罐的灭火。 ②半固定式扑灭灭火系统。适用于具有较强的激动消防设施的甲乙丙类液
体的储罐区或单罐容量较大的场所及石油化工生产装置区内易发生火灾 的局部场所。 ③移动式泡沫灭火系统。 2、系统的主要设备： 泡沫比例混合器、空气泡沫产生器、泡沫喷头、泡沫液储罐。
安装预算培训课程
第六章 消防工程工程量清单项目设 置及计价
第一节 专业基本知识 第二节 相关费用标准 第三节 消防工程清单计价 第四节 消防工程施工图识图及工程实例
2023/6/13
1
安装预算培训课程
第一节 专业基本知识
一、与其他相关工程的界限划分 二、消防系统
2023/6/13
2
安装预算培训课程
2023/6/13
7
安装预算培训课程
18层级以下，每层不超过8户、建筑面积不超过650m2的塔式住宅，当设2根消防 竖管有困难时，可设1根竖管，但必须采用双阀双出口消火栓；高层建筑物室内 消防竖管应成环状，且管道的最小直径为100mm。 ②消防水箱、水池及水泵的布置要求：消防水池应储存10min的消防用水量；消防水 泵应采用自灌式吸水，其吸水管上应设阀门。 ③管道的连接方式：室内消火栓给水管道，管径不大于100mm时，采用热镀锌钢管或 热镀锌无缝钢管，管道宜采用螺纹连接、卡箍（沟槽式）管接头或法兰连接；管 径大于100mm时，采用焊接钢管或无缝钢管，宜采用焊接或法兰连接；消火栓系 统的无缝钢管采用法兰连接，在保证镀锌加工尺寸要求的前提下，其管配件及短 管连接采用焊接连接。
【必藏知识】消防工程图形符号及工程图例大全,看图纸不求人!
看任何一份图纸都要先学会看图例，不同的设计可能图例不一样，看消防工程图首先要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点时间就行，最后各层消防平面图就自然而然能看下去了，并掌握识图的基本知识，最新国家标准图形符号，了解这些符号的意义，按照所说的方法去看，看清楚仔细分析，应该就能快速看明白了。
基本符号表示消防设备类别，下表是常见的基本符号
1
1、消防工程辅助符号
2
2、消防工程灭火器符号
3
3、消防工程固定灭火器系统符号
4
4、消防工程灭火设备安装处符号
5
5、消防工程自动报警设备符号
6
6、消防管道及配件符号
7 8
9
7、火灾报警系统图例
10
11
8、消防工程设计图示例
12
13
9、消防工程图例参考
14
15 16
17。
消防图纸识别图形符号
消防图纸识别图形符号
消防图纸识图方法：
（1）消防图纸分：消防水、消防电、还有气体消防；
（2）不管是什么，任何一份图纸，都要先看设计说明、图例；
（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；
（4）不同的设计可能图例不一样；
（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；
（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。
看消防图纸，如何一眼秒懂？
消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分，消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到。
（1）比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，
（2）比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。
（3）材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。
火灾探测器、报警器特征表示法：
附1：消防工程基本图形符号及工程图例消防工程基本图形符号
1、消防工程辅助符号
2、消防工程灭火器符号
3、消防管路及配件符号
4、消防工程固定灭火器系统符号
5、消防工程灭火设备安装处符号
6、消防工程自动报警设备符号
附2：消防技术文件用消防设备图形符号。

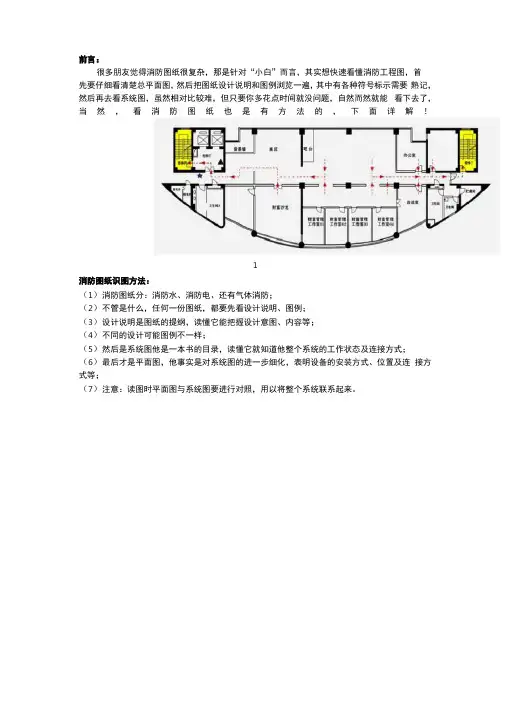

消防图纸识图方法,让你一眼秒懂!
前言：很多朋友觉得消防图纸很复杂，那是针对“小白”而言，其实想快速看懂消防工程图，首先要仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，虽然相对比较难，但只要你多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！1消防图纸识图方法：（1）消防图纸分：消防水、消防电、还有气体消防；（2）不管是什么，任何一份图纸，都要先看设计说明、图例；（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；（4）不同的设计可能图例不一样；（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。
Word资料（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警,）有的建设方也会让消防公司来做防排烟部分，消防预算根据专业分类，特定的设备安装费用 在消防安装定额里都能找到。
（1）比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它 通用部分就套相应专业定额，（2）比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的 安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装 定额等等。
（3）材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。
Word 资料消火拴天 火系统空夕卜白幼喷淋 火火系统自时统灾造系防排烟系统正压送风雨淋灭火系统 水样系统'（体灭火系统看消防图纸，如何一眼秒情？消防工程图纸一般分给排水 泡潦火火系统3控制中心报警系统Word资料Word 资料火能探测器代号T 火灾探测器产品型号编制方法 GA/T227- 1999消醋产品分堤低号）敏感方式特征代号敏感无件林旭代号住用葩闺特在报号A-火灾探测器分曼代号感温火灾探测器敏感方式感温火灾探测器敏感元件特征D （定） 定温 C （差）差温 CD （差、定）差定温M （膜） 膜盒 L （缆） | 热敏电缆；S （双） 双金属1 O （偶） 热电偶，热电堆；Q （球） 玻璃球； B （半） 半导做 G （管） 空气管】 Y （银）水银接点； J （金）易烙合金：1〃阻） 热敏电阻.7芨合式火灾探测器传感器特麴表示法8感烟火灾探测器上感光大灾探测器、可燃气体探测器转感器 特征表示法LZ （离子）离子;HW ［红外）红外, GD （光电）QR （气半）气敏半导体* DR （电容J电容;CH f 催化）催化］ ZW （紫外）HS （红束）缸外光束.GW ［光温）感光感温; 感光感知:YW f 烟温） 感烟感温; Vw-HS （烟温一红束）红外光束感烟感温.Word 资料火窕探测器产品型号编制示例a.JTW-JD-I易熔合金定温火灾探测器，I级灵敏度［b.JTWSC炊金属差温火灾探测器；c.JTW-ZCD - III热敏电阻差定温火灾簿测器JU级灵敏度;d.JTYCIZ船用离子感烟火灾探测器0e. JTGB1W防爆型紫外感光火灾探测器；「JTF-YM复合式感烟感温火灾探测器；g.JTF-YW-HS复合式红外光束感烟感温火灾探测器；h.JTY - LZ - C离子感烟火灾探测嚣（第三次改型）o910Word资料应用范圈特征11Word资料双切挑鱼 （状态控制）空调机，曲总勒:】〜谢）控制总线（】T 对）DC24W 电源趋雀消防广科缱口《4¥外控电源战火火出示盘火突显示带火灾显示韭HM&L1 藤动控制器 HJG75E涧防电话主机电准 外控电源HJ-1757消防广播 短路隔离㈱园 感语探测器二①!5施探冽籍一仓水流端示器14H3消火柱校钮丁手动抽瞽按钮-宙第我¥薜□Word 资料14消防工程基本图形符号及工程图例(1)消防工程灭火器符号15(2)消防工程固定灭火器系统符号Word资料16 (3)消防工程自动报警设备符号17 (4)消防工程灭火设备安装处符号18 (5)消防工程基本图形符号Word资料19 （6）消防工程辅助符号20 （7）消防管路及配件符号Word资料21在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管FL 代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。

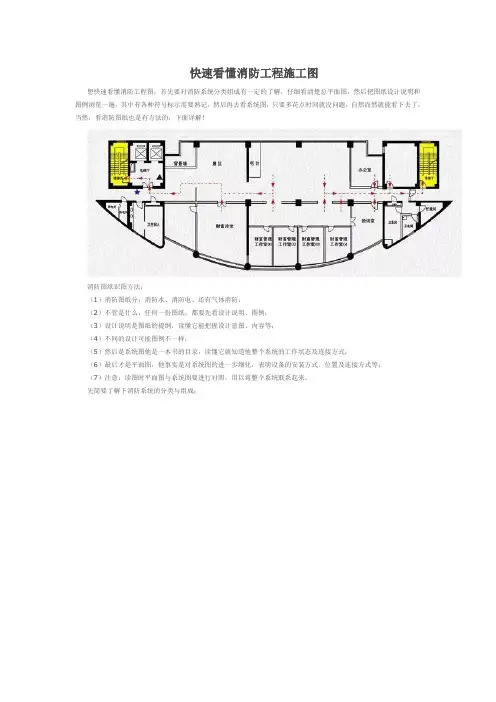

快速看懂消防工程施工图
快速看懂消防工程施工图想快速看懂消防工程图，首先要对消防系统分类组成有一定的了解，仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，只要多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！消防图纸识图方法：（1）消防图纸分：消防水、消防电、还有气体消防；（2）不管是什么，任何一份图纸，都要先看设计说明、图例；（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；（4）不同的设计可能图例不一样；（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。
先简要了解下消防系统的分类与组成：自动喷水灭火系统：自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。
自动喷水灭火系统的分类见图。
湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。
干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。
预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。
最全给排水基础知识及识图课件
适用场所：水量、水 压在一天内均能满足用 水要求的用水场 所。
水平干管 泄水管
最全给排水基础知识及识图
7
2、设水箱的给水方式
特点：供水可靠，系统 简单，投资省，可充分 利用外网水压。缺点是 增加了建筑物的荷载， 容易产生二次污染。 适用场所：供水水压、 水量周期性不足时采用
水 箱
泄水管
最全给排水基础知识及识图
给排水工程 基础知识及识图方法
最全给排水基础知识及识图
1
一、基础知识 二、识图方法
内容
最全给排水基础知识及识图
2
一、基础知识
1、室内给排水系统的组成 2、室内给水系统的给水方式 3、管道的敷设方式 4、管道的连接方式 5、常用材料
最全给排水基础知识及识图
3
室内给排水系统的组成
生活给水系统 室内给水系统 生产给水系统
最全给排水基础知识及识图
17
螺纹连接
最全给排水基础知识及识图
18
焊接连接
最全给排水基础知识及识图
19
法兰连接
最全给排水基础知识及识图
20
胶水粘接
最全给排水基础知识及识图
21
热熔连接
最全给排水基础知识及识图
22
电熔连接
最全给排水基础知识及识图
23
承插连接
最全给排水基础知识及识图
24
卡箍连接
8
3、设有贮水池、水 箱和水泵的给 水方式
特点：水泵能及时 向水箱供水，可缩 小水箱的容积。供 水可靠，投资较大， 安装和维修都比较 复杂。
适用场所：室外给 水管网水压低于或 经常不能满足建筑 内部给水管网所需 水压，且室内用水 不均匀时采用。
水箱
《消防工程制图与识图》读书笔记思维导图PPT模板下载
内容提要
1 制图基本知识
1.1 制图基本规 定
1.2 投影的相关 知识
1.3 建筑形体的 常用表达方法
1.4 计算机制 图—— AutoCAD基础
2 建筑施工图的识读与绘制
2.1 建筑施工图 的基本知识
2.2 建筑总平面 图的识读
2.3 建筑平面图 的识读
2.4 建筑立面图 的识读
2.5 建筑剖面图 的识读
《消防工程制图与识图》
最新版读书笔记，下载可以直接修改
思维导图PPT模板
本书关键字分析思维导图
图
AutoCAD
消防工程
相关
给水
学生
通风
建筑
基本知识
第章 能力
剖面
绘制
知识
排烟系统
制图
全书
系统
机制
01 内容提要
目录
02 1 制图基本知识032 建筑Fra bibliotek工图的识读 与绘制
04
3 消防工程施工图的 识读与绘制
05 参考文献
全书分为 3 部分:第 1 章介绍了制图的基本知识及规定、投影的相关知识及计算机辅助制图的基础知识,重点 培养学生的基本制图与识能力;第 2 章介绍了建筑施工图的识读与绘制,包括建筑施工图的基本知识、建筑施工图 的识读及 AutoCAD 绘制建筑施工图的相关知识,重点培养学生的建筑施工图的识读与绘制能力;第 3 章结合工程 实际介绍了消防工程施工图的识读与绘制,包括消防给水系统施工图、火灾自动报警系统施工图和通风与防排烟系 统施工图的识读与绘制,重点养学生的消防工程施工图的识读与绘制能力。
2.6 CAD绘制建 筑平面图
2.7 CAD绘制建 筑立面图
2.8 CAD绘制建 筑剖面图
消防工程概述
（4）雨淋系统
雨淋系统为开式自动喷水灭火系统的一种，系统所使用的喷头为开式喷头，发生火灾时，系统保护区 域上的所有喷头一起喷水灭火。雨淋系统通常由三部分组成：①火灾探测传动控制系统；②自动控制成组 作用阀门系统；③带开式喷头的自动喷水灭火系统。其中火灾探测传动控制系统可采
用火探测器、传动管网或易熔合金锁封来启动成组作用阀。火灾探测器、传动管网、 易熔锁封控制属自动控制手段。当采用自动手段时，还应设手动装置备用。自动控 制成组作用阀门系统，可采用雨淋阀或雨淋阀加湿式报警阀。 雨淋系统的主要特点： ①雨淋系统反应快，它是采用火灾探测传动控制系统来开启系统的。由于火灾发生到火灾探 测传动控制系统报警的时间短于闭式喷头开启的时间，所以雨淋系统的反应时间比闭式自动 喷水灭火系统快得多。 ②系统灭火控制面积大，用水量大。雨淋系统采用的是开式喷头，发生火灾时，系统保护区域上的 所有喷头一起出水灭火，能有效地控制住火灾，防止火灾蔓延，初期灭火用水量就很大，有助于迅 速灭火。 ③在实际应用中，系统形式的选择比较灵活。
(1)湿式自动喷水灭火系统
（2）干式自动喷水灭火系统
（3）预作用自动喷水灭火系统
预作用自动喷水灭火系统主要由闭式喷头、管网系统、预作用阀组、 充气设备、供水设备、火灾探测报警系统等组成。平时预作用阀后管网 充以低压压缩空气或氮气(也可以是空管)，火灾时，由火灾探测系统自 动开启预作用阀，使管道充水呈临时湿式系统。
图3-7 消防水池
（3）消防水池
用于无室外消防水源情况下，贮存火灾持续时间内的室内消防用水量。 一般设于室外地下或地面上，也
可设在室内地下室，或与室内游泳池、水景水池兼用。如图3-7所示。
（4）消防水箱 消防水箱对扑救初期火起着重要作用。如图3-8所示。水箱的设置要求： a．水箱一般设在屋顶，保证供水可靠性； b．消防水箱宜与生活（或生产）高位水箱合用，以保持箱内贮水经常流动、防止水质变坏； c．水箱的安装高度应满足室内最不利点消火栓所需的水压要求，且应贮存有室内10min的消防水 量。
