梁 钢筋平面标注
工程识图之平法标注(梁)
平法标注（梁）一、钢筋1、钢筋分类(1)、按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。
A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。
表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、按照外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。
三、标注。
标注分为集中标注和原位标注。
1、梁类型代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标注。
标注分集中标注和原位标注。
当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。
（1）、集中标注A、标注规则：①、梁代号：详见梁代号表，如：KL等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。
如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。
梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。
如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；梁下部通长筋（受力筋）：同梁上部通长筋；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；⑧、梁侧面纵向构造钢筋或受扭钢筋：侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置；受扭钢筋包括抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边均匀布置，当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭钢筋以后就不再需要布置侧向构造钢筋。

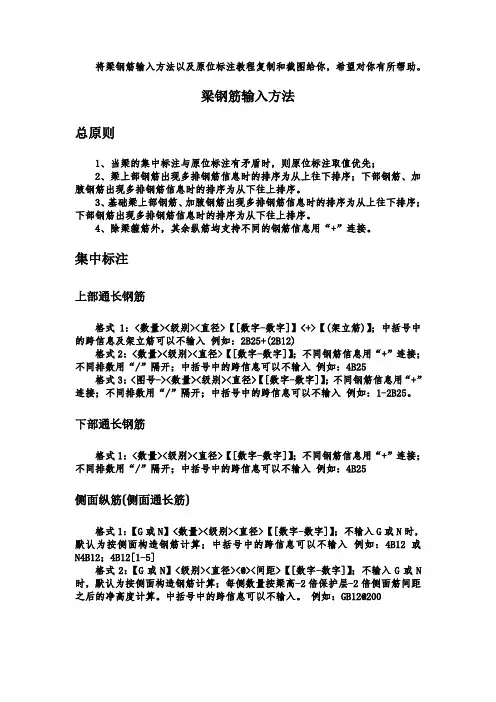

梁钢筋平面标注详解
将梁钢筋输入方法以及原位标注教程复制和截图给你，希望对你有所帮助。
梁钢筋输入方法总原则1、当梁的集中标注与原位标注有矛盾时，则原位标注取值优先；2、梁上部钢筋出现多排钢筋信息时的排序为从上往下排序；下部钢筋、加腋钢筋出现多排钢筋信息时的排序为从下往上排序。
3、基础梁上部钢筋、加腋钢筋出现多排钢筋信息时的排序为从上往下排序；下部钢筋出现多排钢筋信息时的排序为从下往上排序。
4、除梁箍筋外，其余纵筋均支持不同的钢筋信息用“+”连接。
集中标注上部通长钢筋格式1：<数量><级别><直径>【[数字-数字]】<+>【(架立筋)】；中括号中的跨信息及架立筋可以不输入例如：2B25+(2B12)格式2：<数量><级别><直径>【[数字-数字]】；不同钢筋信息用“+”连接；不同排数用“/”隔开；中括号中的跨信息可以不输入例如：4B25 格式3：<图号-><数量><级别><直径>【[数字-数字]】；不同钢筋信息用“+”连接；不同排数用“/”隔开；中括号中的跨信息可以不输入例如：1-2B25。
下部通长钢筋格式1：<数量><级别><直径>【[数字-数字]】；不同钢筋信息用“+”连接；不同排数用“/”隔开；中括号中的跨信息可以不输入例如：4B25侧面纵筋(侧面通长筋)格式1：【G或N】<数量><级别><直径>【[数字-数字]】；不输入G或N时，默认为按侧面构造钢筋计算；中括号中的跨信息可以不输入例如：4B12或N4B12；4B12[1-5]格式2：【G或N】<级别><直径><@><间距>【[数字-数字]】；不输入G或N 时，默认为按侧面构造钢筋计算；每侧数量按梁高-2倍保护层-2倍侧面筋间距之后的净高度计算。
梁,柱,板,钢筋平法标注图解
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
墙身竖向钢筋
• 长度 –基础层，需要增加插筋。 –中间层＝层高+伸入上层的搭接 –顶层＝净高+锚固
• 根数＝墙净长-2*50 /间距+1（墙身竖向钢 筋从暗柱、端柱边50mm开始布置）
墙身拉筋
• 长度＝墙厚-2*保护层+弯钩
• 根数＝墙净面积/拉筋的布置面积 –注：墙净积是指要扣除暗（端）柱、暗 （连）梁；拉筋的面筋面积是指其水平 方向间距*竖向间距。
连梁
• 纵筋 –顶层连梁，长度＝洞口宽+左右两边锚固 –中间层连梁，长度＝洞口宽+左右两边锚固
• 箍筋 –顶层连梁，纵筋长度范围内均布置箍筋 –中间层连梁，洞口范围内布置箍筋。 –
KL4(3A)
梁平法标注
原位标注——梁下部纵筋
• 梁下部纵筋：
• 1． “/”分隔——当下部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。
• 2． “+”相联——当同排纵筋有两种直径时，用 加号“+”将两种直径的纵筋相联，注写时角筋写在 前面。 • 3．“—”不入支座——当梁下部纵筋不全部伸入支 座时，将梁支座下部纵筋减少的数童写在括号内。 • 例 6Φ25 2（-2）/4，
梁钢筋的标注方法
梁编号
截面尺寸 箍筋 上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。 • 原位标注： • 1、梁支座上、下部纵筋 • 2、吊筋、附加箍筋
梁钢筋的标注方法
上部受力筋
下部受力筋
原位标注——梁支座上部纵筋
• 梁支座上部纵筋，该部位含通长筋在内的所有纵筋： • 1． “/”分隔——当上部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。 • 2． “+”相联——当同排纵筋有两种直径时，用加号 “+”将两种直径的纵筋相联，注写时将角部纵筋写 在前面。 • 3．缺省标注——当梁中间支座两边的上部纵筋不同 时，须在支座两边分别标注；当梁中间支座两边的 上部纵筋相同时，可仅在支座的一边标注配筋值， 另一边省去不注。 • 例 6Φ25 4/三、梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及 肢数，该项为必注值。 • 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔； • 当梁箍筋为同一种间距及肢数时，则不需用斜线； • 当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次； 箍筋肢数应写在括号内。
钢筋平法标注解释
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
梁钢筋平法标注图解-钢筋梁平法标注图解
悬挑梁
XL XX
井字梁
JZL XX （XX）、（XXA）或 （XXB）
注： （XXA）为一端有悬挑，（XXB）为两端有悬挑，
悬挑不计入跨数
完整ppt的内容，有五项必标注和一项选注 值（集中标注可以从梁的任意一跨引出，）， 规定如下：
• （一）梁编号。由梁的类型代号、序号、跨数 和是否悬挑四部分组成，如上图中的KL2(2A)即 表示框架梁、第2号、2跨、一端悬挑。
完整ppt
2
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组
成，见下表：
梁编号
梁类型
代号 序号 跨数及是否带有悬挑
楼层框架梁 KL XX （XX）、（XXA）或 （XXB）
屋面框架梁 WKL XX （XX）、（XXA）或（XXB）
框支梁
KZL XX （XX）、（XXA）或 （XXB）
非框架梁 L XX （XX）、（XXA）或（XXB）
完整ppt
6
（五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。 当梁腹板高度hw≥450mm时，须配置纵向构造钢筋，所注 规格与根数应符合规范规定。此项注写值以大写字母G打 头，接续注写设置在梁两个侧面的总配筋值，且对称配置。 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母 N打头，接续注写配置在梁两个侧面的总配筋值， 且对称配置。受扭纵向钢筋应满足侧面纵向构造钢筋的间 距要求，且不再重复配置纵向构造钢筋。 注：当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。
完整ppt
7
（六）梁顶面标高高差。该项为选注 值， 系指相对于结构层楼面标高的高差值， 对于位于结构夹层的梁则指相对于结构夹 层楼面标高的高差。有高差时，须将其写 入括号内，无高差时不注。
钢筋标注方法
钢筋平法标注2010-01-14 23:32平法标注法---梁(03g101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
梁的钢筋平法
17
（2）梁下部纵筋
①当下部纵筋多于一排时, 用斜线“/”将各排 纵筋自上而下分开。
②当同排纵筋有两种直径时, 用“+”号相联, 且将角部纵筋写在前面。
③当梁下部纵筋不全伸入支座时, 将减少的数量 写在配筋数后面的括号里。
④当梁的集中标注已分别标注了梁上部和下部 均为通长的纵筋值时, 则不需要在梁下部重复做原位 标注。
18
(3) 附加箍筋或吊筋 附加箍筋和吊筋可直接画在平面图中的主
梁上, 用线引注总配筋值。当多数附加箍筋或吊 筋相同时, 可在梁平法施工图上统一注明, 少数与 统一注明值不同时, 再原位引注。
19
图 附加箍筋和吊筋的画法示例
b×h表示。当有悬挑梁，且根部和端部的高度不相同 时，用b×h1/h2表示。 ▪ （3）梁箍筋。梁箍筋为必注值，包括箍筋级别、 直径、加密区与非加密区间距及肢数。加密区与非加 密区用斜线”/”分隔，箍筋肢数应写在括号内。
13
▪ （4）梁上部贯通筋和架立筋根数, 该项为必注 值。用“+”号相联, 架立筋用括号括起在后面。
井字梁 JZL ×× （××）、（××A）或（××B）
A表示一端有悬挑, B表示两端有悬挑, 悬挑梁不计入梁截面尺寸, 该项为必注值。 ▪ 当为等截面梁时, 用b×h表示； ▪ 当为竖向加腋梁时, 用b×h GYC1×C2 表示, 其中C1
为腋长, C2 为腋高； ▪ 当为水平加腋梁时, 用b×h PYC1×C2 表示, 其中C1
➢KL2钢筋构造
40
（4）左、右支座负筋的计算
第一排长度=左或右支座锚固+净跨长/3 第二排长度=左或右支座锚固+净跨长/4
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图1-1。
图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。
1.2 截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。
将图1-1KL2用截面注写方式表示（见图1-2）。
图1-2 截面注写方式示例图1.3 集中标注内容解释（1）梁编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。
表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端悬挑，（XXB）为两端悬挑，悬挑不计入跨数。
例：KL2（2A）表示第2号框架梁，2跨，一端悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
（2）梁截面梁编号后面紧跟着是梁的截面，一般用“截面宽×截面高”表示，如：300×650表示梁的截面宽为300mm，截面高为650mm。
（3）箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
例：Φ10@100/200（4），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，非加密区间距为200，均为四肢箍。
Φ8@100（4）/150（2），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，四肢箍；非加密区间距为150，两肢箍13Φ10@150/200（4），表示箍筋为一级钢筋，直径为Φ10；梁的两端各有13个四肢箍，间距为150；梁的中部间距为200，四肢箍。
18Φ12@150（4）/200（2），表示箍筋为一级钢筋，直径Φ12；梁两端各有18根四肢箍，间距为150；梁跨中部分，间距为200，双肢箍。
（4）梁上下通长筋和架立筋的表示方法1）如果只有上部通长筋，没有下部通长筋，则在集中标注只表示上部通长筋。
例：图1-1集中标注中2 25表示上部通长筋为两根二级钢筋，直径为25。
2）如果同时有上部通长筋和下部通长筋，用分号“；”隔开。
例：2 22；3 25表示梁上部通长筋为2根二级钢，直径为22；梁下部通长筋为3根二级钢，直径为25。
3）架立筋需要用括号将其括起来。
例：2 22+（4Φ12）用于六肢箍，其中2 22为通长筋，4Φ12为架立筋。
（5）梁侧面纵筋表示方法1）构造腰筋：当梁腹高（梁高-板厚）≥450mm时，需配置纵向构造钢筋，此项注写以大写字母G打头。
其根数表示梁两侧的总根数，且对称配置。
例：G4Φ12，表示梁的两个侧面共配置4Φ12的纵向构造钢筋，每侧各配置2 12。
2）抗扭腰筋：当两侧需配置受扭纵向钢筋时，此项注写值以大写字母N打头。
例：N6 22，表示梁的两个侧面共配置6 22的受扭纵向钢筋，每侧各配置3 22。
（6）梁顶面标高高差表示方法（该项为选注值）梁顶面标高高差，系指相对于结构层楼面标高的高差值，有相对高差时，须将其写入括号内，无高差时不注。
当某梁的顶面高于所在结构层的楼面标高时，其标高高差为正值；反之为负值。
例：某结构层的楼面标高为44.950m，当某梁的梁顶面标高高差注写值为（-0.05）时，即表明该梁顶面标高相对于44.950低0.05m。
1.4 原位标注内容解释（1）梁支座上部纵筋表示方法1）当上部纵筋为一排时，用如下方式表示，见图1-3。
图1-3 端支座原位标注示例图2）当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
例：梁支座上部纵筋注写为6 25 4/2，则表示上一排纵筋为4 25，下一排纵筋为2 25。
3）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角筋写在前面。
例：梁支座上部有四根纵筋，2 25放在角部，2 22放在中部，在梁支座上部应注写为2 25+2 22。
4）当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注，见图1-4。
图1-4 中间支座原位标注示例图当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注，见图1-5。
图1-5 中间支座原位标注示例图（2）梁下部纵筋的表示方法1）当梁下部纵筋为一排时，用下列方式表示，见图1-6。
图1-6 梁下部钢筋原位标注示例图2）当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
例：梁下部纵筋注写为6 25 2/4，则表示上一排纵筋为2 25，下一排纵筋为4 25，全部伸入支座。
3）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写是角筋写在前面。
例：下部纵筋2 25+2 22表示梁下部有四根纵筋，角部为2 25，中间为2 22。
4）当梁下部纵筋不全伸入支座时候，将梁支座下部纵筋减少的数量写在括号内。
例：梁下部纵筋注写为6 25 2（-2）/4，则表示上排纵筋为2 25，且不伸入支座；下一排纵筋为4 25，全部伸入支座。
梁下部纵筋注写为2 25+3 22（-3）/5 25，则表示上排纵筋为2 25和3 22，其中3 22不伸入支座；下一排纵筋为5 25，全部伸入支座。
（3）吊筋的表示方法吊筋要画在平面图的主梁上，用引线注写总配筋值，见图1-7。
图1-7 梁吊筋标注示例图（4）附加箍筋的表示方法附加箍筋将其直接画在主梁上，括号内的数字表示肢数，见图1-8。
图1-8 梁附加箍筋示例图2 柱的平面表示方法2.1 列表注写方式用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来，就是列表注写方式，见图2-1和表2-1。
图2-1 柱的列表注写方式例图表2-1 柱的列表注写方式例表柱号标高b×h（圆柱直径D）b1 b2 h1 h2 全部纵筋角筋b边一侧中部筋h 边一侧中部筋箍筋类型号箍筋KZ1 -0.03~19.47 750×700 375 375 150 550 24 251(5×4) Φ10@100/20019.47~37.47 650×600 325 325 150 450 4 225 224 201(5×4) Φ10@100/20037.47~59.07 550×500 275 275 150 350 4 225 224 201(5×4) Φ10@100/200XZ1 -0.03~8.67 8 25在②×轴KZ1中设置2.1.1 柱的分类编号在实际工程中，会出现各种各样的柱，我们把柱分为如下类型，见表2-2。
表2-2 柱的类型柱类型代号框架柱KZ框支柱KZZ芯柱XZ梁上柱LZ剪力墙上柱QZ构造柱GZ2.2 截面注写方式在同一编号的柱中选择一个截面放大到能看清的比例，直接注写柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容，就是截面注写方式，见图2-2。
图2-2 柱平法截面注写方式-4.53~12.27柱平面KZ1集中标注表达的意思是：750×700：表示柱的截面尺寸，750（宽）×700（高）。
26 25：表示全部纵筋26根直径为25的二级钢。
Φ10@100/200：表示柱的箍筋直径为10的一级钢，加密区间距为100，非加密区间距为200。
3 板的平面表示方法3.1 板的平面表示方法3.1.1 坐标方向的规定（1）当两向轴网正交布置时，图面从左至右为X方向，从下至上为Y方向；（2）当轴网转折时，局部坐标方向顺轴网转折角度做相应的转折；（3）当轴网向心布置时，切向为X方向，径向为Y方向。
3.1.2 板块集中标注（1）板块集中标注的内容为：板块编号、板厚、贯通纵筋以及当板面标高不同时的标高高差。
（2）对于普通楼面，两向均以一跨为一块板；对于密肋楼盖，两向主梁（框架梁）均以一跨为一块板（非主梁密肋不计）。
所有板块应逐一编号，相同编号的板块可择其一做集中标注，其他仅注写置于圆圈内的板编号，以及当板面标高不同时的标高高差。
1）板块编号板块编号按表3-1规定。
表3-1 板块编号规定板类型代号序号楼面板LB ××屋面板WB ××延伸悬挑板YXB ××纯悬挑板XB ××2）板厚板厚注写为h=×××；当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=×××/×××；当设计已在图注中同一注明板厚时，此项可不注。
3）贯通纵筋贯通钢筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），并以B代表下部，T代表上部；B&T代表下部与上部；X向贯通筋以X打头，Y 向贯通筋以Y打头，两向贯通筋配置相同时则以X&Y打头。
当为单向板时，另一向贯通筋的分布筋可不必注写，而在图中统一说明。
当在某些板内（例如在延伸悬挑板YXB，或纯悬挑板XB的下部）配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写。
4）板面标高高差系指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差时注，无高差时不注。
5）板块集中标注举例例1：板平法集中标注见图3-1。
图3-1 板平法集中标注LB1表示1号楼板，板厚120mm，板下部配置的贯通纵筋X向为Φ10@150，Y向为Φ10@100；板上部未配置贯通纵筋。
例2：延伸悬挑板平法标注见图3-2。
图3-2 延伸悬挑板平法标注图3-2，YXB1表示延伸悬挑板的编号，h=150/100表示板的根部厚度为150mm，板的端部厚度为100mm，下部构造钢筋X方向为Φ8@150，Y方向为Φ8@200，上部X方向为Φ8@150，Y方向按1号筋布置。
例3：纯悬挑板平法标注见图3-3。
图3-3 纯悬挑板平法标注图3-3，XB2表示纯悬挑板的编号，h=150/100表示班的根部厚度为150mm，板的端部厚度为100mm，下部构造钢筋X方向为Φ8@150，Y方向为Φ8@200，上部X方向为Φ8@150，Y方向按1号筋布置。
6）重要说明同一编号板块的类型、板厚和贯通纵筋均应相同，但板面标高、跨度、平面形状以及板支座上部的非贯通纵筋可以不同。
3.1.3 板支座原位标注板支座原位标注的内容为：板支座上部非贯通纵筋和纯悬挑板上部受力钢筋。
