钢筋平面标注法
钢筋平面标注法
————————————————————————————————作者：————————————————————————————————日期:
?
钢筋的平面表示法
一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25
钢筋平法标注在图纸中的含义
钢筋标注中的含义 JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底） Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍 B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的 Y Φ16@200; Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300 G2Φ16;L Φ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800 Φ10@100（4） B6Φ25；T6Φ20 N2Φ14 4号基础梁 2跨两端悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋 肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁 里面箍筋的排数。 梁支座就是梁两端或者中间的支撑，起支撑梁的作用。 梁支座一般为：墙/柱/梁三种 梁的支座：与梁接触，承受梁传来荷载并承受的构件。如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。 加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的 “牛腿”。 目的是增加梁的承载能力，或者为了加强梁的抗震性能。 一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？ 是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是
钢筋平法标注解释
钢筋平法标注 平法标注法---梁(03G101 平面标注法) 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □——————————□———————□———————————□ 4Φ25 2Φ25 4Φ25
平法标注法---梁(03g101平面标注法)
平法标注法---梁(03g101 平面标注法) 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2 )2Φ25 N4Φ18 （） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□
钢筋识图入门钢筋图集平面法
钢筋识图入门钢筋图集平面法 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。

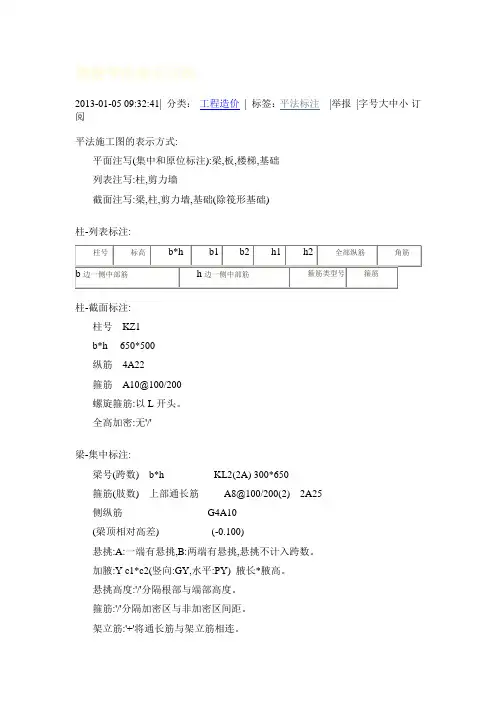

钢筋平法表示基本认识
柱箍筋（抗震设计时，确定箍筋肢数时要满足对柱纵筋“隔一拉一”以及箍筋肢距的要求） 1、Φ10@100/250表示箍筋为HPB300级钢筋，直径,10，加密区间距100，非加密区间距为250。 2、Φ10@100/250（Φ12@100）表示柱中箍筋为HPB300级钢筋，直径,10，加密区间距100，非加密区间距为250。框架节点核心区箍筋为HPB300级钢筋，直径,12，间距100。 3、Φ10@100表示沿柱高全部范围内箍筋均为HPB300级钢筋，直径,10，间距100。 4、LΦ10@100/250表示采用螺旋箍筋，HPB300级钢筋，直径,10，加密区间距100，非加密区间距为250。 墙钢筋 1、N C10@150表示墙梁两个侧面纵筋对称配置为：HRB400级钢筋，直径,10，间距150。 2、JD2 400×300 +3.100 3C14表示2号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100，洞口每边补强钢筋为3C14。 3、JD3 400×300 +3.100表示3号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100，洞口每边补强钢筋按构造配置。 4、JD4 800×300 +3.100 3C18/3C14 表示4号矩形洞口，洞宽800，洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3C18，洞高方向补强钢筋为3C14。 5、JD5 1800×2100 +1.800 6C20 A8@500表示5号矩形洞口，洞宽1800，洞高2100，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为6C20，箍筋为A8@150。 6、YD5 1000 +1.800 6C20 Φ8@500 2C16表示5号圆形洞口，直径1000，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为6C20，箍筋为Φ8@150，环向加强钢筋2C16。 7、DWQ2(~),bw=300 OS: H C18@200，V C20@200 IS: H C16@200，V C18@200 tb Φ6@400@400双向 表示2号外墙，长度范围为~之间，墙厚为300；外侧水平贯通筋为C18@200，竖向贯通筋为C20@200；内侧水平贯通筋为C16@200，竖向贯通筋为C18@200；双向拉筋为Φ6，水平间距为400，竖向间距为400。 梁标注 1、KL7(5A)表示第7号框架梁，5跨，一端有悬挑。 2、L9(7B)表示第9号非框架梁，7跨，两端有悬挑。 3、(-0.050)表示某结构标准层的楼面标高为44.950m和48.250m，则该梁顶面标高分别相对于44.950m和48.250m低0.50m。 4、 梁箍筋 1、Φ10@100/200（4）表示箍筋为HPB300级钢筋，直径,10，加密区间距100，非加密区间距为200，均为四肢箍。 2、Φ8@100（4）/150（2）表示箍筋为HPB300级钢筋，直径,8，加密区间距100，四肢箍，非加密区间距为150，两只箍。 3、13Φ10@150/200（4）表示箍筋为HPB300级钢筋，直径,10；梁的两端各有13个四肢箍，间距为150；梁跨中部分间距为200，四肢箍。 4、18Φ12@150（4）/200（2）表示箍筋为HPB300级钢筋，直径,12；梁的两端各有18个四肢箍，间距为150；梁跨中部分间距为200，双肢箍。
平法标注钢筋解释
1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？ 答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。 2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？ 答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。 3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠[email=8@200]8@200[/email]在封闭范围内全部布置吗？还是仅图上示意根数？ 答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。这一段距离是锚固了。而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。 4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？ 答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae 和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。 5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？ 答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a值来控制的，在-6中没有这个控制条件了。其它的内容有相同也有不同的地方，仔细阅读即可。 6、06G101-6中是否是取消04G101-3中对a=1.2la+hb+0.5hc的规定？ 答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消03G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。 7、根据06G101-6中的规定：独基底板钢筋起步≦S/2≤75，是并且关系？是否可按计算般的方法起步50计算？ 答：二者之间是并且的关系，都要满足的，计算的时候是要按照图集的要求进行计算的，但是，如果计算的双方协商好了，也可以按照传统的方式进行计算。施工的时候是要按照图集的规定进行布置的。 8、06G101-6中，为何当双杯口的中间杯壁宽度t5﹤400mm时，设
建筑平面标注法讲解
梁的平面注写方式示例 789101112 L H E 66006600660066006600 6 00 06 0006 00 0275275275275275275275275275275275 275）2B226B22(4/2)6B22(4/2)6B22(4/2)6B22(4/2)6B22(4/2)6B22(4/2) 4B204B204B204B204B20 ）2B22 6B22(4/2)4B206B22(4/2)4B206B22(4/2)4B206B22(4/2)4B206B22(4/2)4B20 6B22(4/2) ）2B22 6B22(4/2) 4B206B22(4/2)6B22(4/2)4B206B22(4/2)4B206B22(4/2) 6B22(4/2)4B204B20 ）2B22φ8-200(2) L1 300*6003B20;4B25φ8-200(2)3B20;4B25L1 300*600
影响钢筋计算的因素 ●抗震等级（影响梁的加密区长度： 一级抗震>=2Hb且>=500mm； 二级抗震>=1.5Hb且>=500mm） ●决定抗震等级的三个因素（1.结构类型；2.设防烈度；3.檐高） ●保护层的厚度 ●混凝土标号如C30 影响钢筋的锚固长度，搭接长度(详细情况见图集25页) ●搭接形式（影响柱的箍筋根数及纵向钢筋长度）
在平法梁中常见的钢筋形式
梁中常见的钢筋形式（共十种）
平法中各钢筋的手工计算方法 梁属于中间层框架梁，二级抗震，C25,柱子600*600 ,跨长分别为：6000，3600，6000 边墙为300mm 轴线居中 计算公式如下：
梁钢筋标注方法
梁钢筋标注方法 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25□———————————□———————□———————————□ 4Φ252Φ254Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18表示梁腰中抗扭钢筋。 φ10@100/200(2) 2Φ25 表示箍筋和架立筋。 -0.100 表示梁上皮标高。 N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.
钢筋图纸标注解释入门知识
钢筋平法 一、箍筋表示方法： ⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25□———————————□———————□———————————□ 4Φ252Φ254Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
钢筋符号讲解及识图入门
钢筋符号表示方法及试图方法 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10
平法标注钢筋解析
钢筋平法标注入门 一、箍筋表示方法： ⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法： ⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。
钢筋平面标注法讲解
结构施工图平面标注法基本知识 结构施工图的绘制 10. 1 概述 10.1.1 目标和要求 施工图是工程师的“语言”, 是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。结构施工图在整个设计中占有举足轻重的作用,切不可草率从事。对结构施工图的基本要求是:图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范,能很好地表达设计意图,并与计算书一致。 通过结构施工图的绘制,应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改(刮图和校正,同时能运用常用软件通过计算机绘图和出图。10.1.2 结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种: 一、详图法。它通过平、立、剖面图将各构件(梁、柱、墙等的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。 二、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。此法比“详图法”要简单方便得多,手工绘图时,深受设计人员的欢迎。其不足之处是:同类构件的许多数据需多次填写,容易出现错漏,图纸数量多。 三、结构施工图平面整体设计方法(以下简称“平法”。它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-518 00G101(以下简称《平法规则》。 “详图法”能加强绘图基本功的训练;“梁柱表法”目前还在广泛应用;而“平法” 则代表了一种发展方向。毕业设计时宜在掌握各种方法的基础上有所侧重。 10. 2 结构施工图绘制的具体内容 10.2.1 基本内容 一、图纸目录 全部图纸都应在“图纸目录”上列出,“图纸目录”的图号是“ G-0”。 结构施工图的“图别”为“结施”。“图号”排列的原则是:从整体到局部,按施工顺序从下到上。例如,“结构总说明”的图号为“ G-1”(G 表示“结施”,以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。 按平法绘图时,各层结构平面又分为墙柱定位图、各类结构构件的平法施工图(模板图,板、梁、柱、剪力墙配筋图等,特殊情况下增加的剖面配筋图,并应和相应构件的构造通用图及说明配合使用。此时应按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。 二、结构总说明 “结构总说明”是统一描述该项工程有关结构方面共性问题的图纸,其编制原则是提示性的。设计者仅需打“√”,表明为本工程设计采用的项目,并在说明的空格中用 0.3mm 的绘图笔填上需要的内容。 必要时,对某些说明可以修改或增添。例如支承在钢筋混凝土梁上的构造柱,钢筋锚入梁内长度及钢筋搭接长度均可按实际设计修改;单向板的分布筋,可根据实际
梁钢筋平面标注详解
将梁钢筋输入方法以及原位标注教程复制和截图给你，希望对你有所帮助。 梁钢筋输入方法 总原则 1、当梁的集中标注与原位标注有矛盾时，则原位标注取值优先； 2、梁上部钢筋出现多排钢筋信息时的排序为从上往下排序；下部钢筋、加腋钢筋出现多排钢筋信息时的排序为从下往上排序。 3、基础梁上部钢筋、加腋钢筋出现多排钢筋信息时的排序为从上往下排序；下部钢筋出现多排钢筋信息时的排序为从下往上排序。 4、除梁箍筋外，其余纵筋均支持不同的钢筋信息用“+”连接。 集中标注 上部通长钢筋 格式1：<数量><级别><直径>【[数字-数字]】<+>【(架立筋)】；中括号中的跨信息及架立筋可以不输入例如：2B25+(2B12) 格式2：<数量><级别><直径>【[数字-数字]】；不同钢筋信息用“+”连接；不同排数用“/”隔开；中括号中的跨信息可以不输入例如：4B25 格式3：<图号-><数量><级别><直径>【[数字-数字]】；不同钢筋信息用“+”连接；不同排数用“/”隔开；中括号中的跨信息可以不输入例如：1-2B25。 下部通长钢筋 格式1：<数量><级别><直径>【[数字-数字]】；不同钢筋信息用“+”连接；不同排数用“/”隔开；中括号中的跨信息可以不输入例如：4B25 侧面纵筋(侧面通长筋) 格式1：【G或N】<数量><级别><直径>【[数字-数字]】；不输入G或N时，默认为按侧面构造钢筋计算；中括号中的跨信息可以不输入例如：4B12或N4B12；4B12[1-5] 格式2：【G或N】<级别><直径><@><间距>【[数字-数字]】；不输入G或N 时，默认为按侧面构造钢筋计算；每侧数量按梁高-2倍保护层-2倍侧面筋间距之后的净高度计算。中括号中的跨信息可以不输入。例如：GB12@200
钢筋标注识图入门
钢筋标注识图入门
钢筋识图入门——建工、监理、造价的同学都应 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ2 5 300×700
