钢筋平面标注
钢筋平法标注图解
墙身水平筋计算总结：
无论墙身转角为直角、丁直角、十字角甚至斜交角，墙身水平钢筋的长度计算只区分墙端为端柱还是暗柱，总的来说就是墙身端为暗柱时，水平钢筋算墙长；墙端为端柱时，水平钢筋算净长+锚固。
长度 基础层，需要增加插筋。 中间层＝层高+伸入上层的搭接 顶层＝净高+锚固
根数＝墙净长-2*50 /间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
01
箍筋
顶层连梁，纵筋长度范围内均布置箍筋 中间层连梁，洞口范围内布置箍筋。
02
连梁
中间层纵筋： 层高-非连接 区长度+上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接区长度+锚固长度 锚固长度：梁高－砼保护层＋12d
顶层柱纵筋（角柱、边柱）： 层高-梁高-上层非连接区长度+顶层锚固长度
插筋： 与上层钢筋的搭接长度+非搭接区长度+伸入下层的锚固长度
箍筋（根数）： 【L(净跨)-50*2】/箍筋间距 + 1
1
2
墙身竖向钢筋
长度＝墙厚-2*保护层+弯钩
根数＝墙净面积/拉筋的布置面积 注：墙净积是指要扣除暗（端）柱、暗（连）梁；拉筋的面筋面积是指其水平方向间距*竖向间距。
梁柱钢筋平法标注
柱钢筋旳表达措施
柱平法施工图旳表达措施
柱平法施工图系在柱平面布置图上采用 列表注写方式或截面注写方式体现。
在柱平法施工图中，应按要求注明各构 造层旳楼面标高、构造层高及相应旳构造层 号。
柱钢筋旳表达措施
列表注写方式
列表注写方式，系在柱平面布置图上（一般只需采用合适百 分比绘制一张柱平面布置图，涉及框架柱、框支柱、梁上柱 和剪力墙上柱），分别在同一编号旳柱中选择一种(有时需要 选择几种)截面标注几何参数代号；在柱表中注写柱号、柱段 起止标高、几何尺寸(含柱截面对轴线旳偏心情况)与配筋旳 详细数值，并配以多种柱截面形状及其箍筋类型图旳方式， 来体现柱平法施工图。
钢筋旳平法标注
常见钢筋混凝土构件
梁 柱 板 •剪力墙 •楼梯 •基础
梁分类
框架梁 屋面框架梁 非框架梁 悬挑梁
梁内钢筋阐明
梁钢筋表达措施
梁上主筋和梁下主筋同步表达措施 ：
⑴ 3Φ22，3Φ20 表达上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表达上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表达上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表达上部钢筋为3Φ25, 下部钢筋为5Φ25。
非加密区间距150，双肢箍。
梁钢筋表达措施
KL7(3) 300×700 表达框架梁7，有三跨，断面宽300，高700。
Y500×250
表达梁下加腋，宽500，高250。
N4Φ18
表达梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表达箍筋和架立筋。
-0.100
表达梁上皮标高。
梁钢筋表达措施
梁侧面纵向构造钢筋或受扭钢筋为必注值。 当梁旳腹板高度hw≥450mm时，在梁旳两个侧面应沿高
钢筋平法标注解释
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋之平法标注大全
端支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝Ln/3+锚固 下排钢筋长度＝Ln/4+锚固 （锚固同梁上部贯通筋端锚固）
中间支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝2*Ln/3+支座宽度 下排钢筋长度＝2*Ln/4+支座宽度
架立筋
计算公式：（Ln净跨长 ） 架立筋长度＝Ln/3+2*搭接
二、梁下部纵筋 1、当下部纵筋多于一排时，用斜线“/”将各排纵 筋自上而下分开 2、当同排纵筋有两种直径时，用加号“＋”将两 种直径的纵筋相联，注写时角筋写在前面。 三、侧面纵向构造钢筋或侧面抗扭纵筋，即腰筋, 在前面加“*” 如 *6B18（当梁高大于700时， 按构造详图，计算腰筋,软件用G,N区别） 四、附加箍筋或吊筋，将其直接画在平面图中的主 梁上，用线引注总配筋值，当多数附加箍筋或吊 筋相同时，可在梁施工图上统一注明，少数与统 一注明值不同时，再原位引注。
C位置
输入中间支座负筋 如：如4B25 ；6B25 4/2
D位置
下部贯通筋 如：4B25[1-4] 下部钢筋 如：4B25 注：下部钢筋的长度计算与上下排 无关
下部不伸入支座钢筋 （2B22）
ABCD位置钢筋的输入
下部钢筋可不输入钢筋的 上下排信息 不伸入支座钢筋 (2B22)
其他位置钢筋的输入
边、角柱（非抗震等级）
外部钢筋锚固长度 1、>=1.7La 2、>=Hb-保护层 +Hc-保护层 +1.5Hb 内部钢筋锚固长度 1、>=La 2、>=Hb-保护层 +10d 取大值
中柱
判断条件： 钢筋长度 1、>=Lae 2、>=Hb-保护层 +12d 3、>= Hb-保护层 +250 取大值
钢筋平面标注法
钢筋平面标注法（一）结构施工图的绘制10. 1概述10.1.1目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
10.1.2结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2结构施工图绘制的具体内容10.2.1基本内容一、图纸目录全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G-0”。

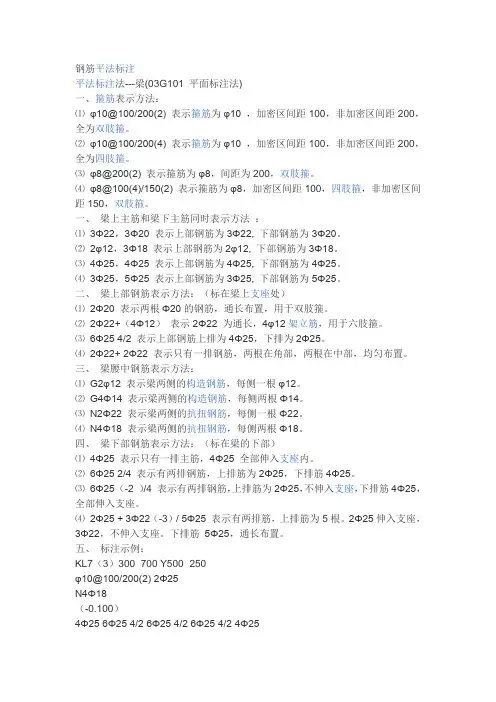

平法钢筋识图
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋平法标注
檐高1、檐高是指从室外地坪到檐口滴水线的一个高度,这个高度是不含的女儿墙的高度的2、计算方法：建筑物檐高是指设计室外地坪至建筑物檐口底的高度。
外挑檐沟的，按檐沟底标高到室外地坪为准，有多个外檐沟的，按不同高度区别，同一位置有多层檐沟的，按高的为准；没有外檐沟只有内檐沟的，按内檐沟底到室外地坪为准；没有檐沟的按屋面滴水部位为准（如伸出外墙的平、斜挑檐）檐高是指室外设计地坪至檐口的高度。
建筑物檐高以室外设计地坪标高作为计算起点。
（一）平屋顶带挑檐者，算至挑檐板下皮标高；（二）平屋顶带女儿墙者，算至屋顶结构板上皮标高；（三）坡屋面或其它曲面屋顶均算至墙的中心线与屋面板交点的高度；（四）阶梯式建筑物按高层的建筑物计算檐高；（五）突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。
3、檐高决定工程类别等，所以对预结算主要表现在“工程类别”等取费费率上。
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
钢筋平法标注在图纸中的含义
钢筋标注中旳含义ＪZL(3B)400*７00 Y １50０*500*３０0是基础主梁,Y后边旳是加腋信息(就是条基旳底)Φ８＠200(4）是Ａ8钢筋旳箍筋，间距２00,４肢箍B2Φ25＋3Φ22； T2Φ16+2Φ1４基础梁旳下部通长筋是２根25旳加上３根2２旳，上部通长筋是2根16旳加上2根14旳Y Φ１6＠200; Φ8@30０是加腋钢筋,就是条基铺底筋，主筋是1６旳间距200,分布筋是８mm旳间距3０0 G２Φ１６；L Φ8@5０0是侧面构造筋，2根16mm旳，拉筋是８ｍm旳间距500 JＣL-4(2Ｂ）600*８00 Φ１0@10０（４） B6Φ25；T6Φ20 N2Φ14４号基础梁 2跨两端悬挑梁截面尺寸60０*80０箍筋为１0个旳4肢箍间距100 梁上部筋６根25旳下部筋6根２0旳梁两侧共配备2根14旳抗扭钢筋肢箍是反映梁里箍筋旳个数旳一种名词,分别有两肢箍、四肢箍等，它们是指梁里面箍筋旳排数。
梁支座就是梁两端或者中间旳支撑，起支撑梁旳作用。
梁支座一般为:墙/柱/梁三种梁旳支座：与梁接触,承受梁传来荷载并承受旳构件。
如:主次梁旳节点,梁与柱旳节点，梁与承重墙旳节点等, 总之就是能支撑梁旳那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相称于柱子上旳“牛腿”。
目旳是增长梁旳承载能力，或者为了加强梁旳抗震性能。
一种柱子两边旳梁,上部纵筋，左端有原位标注,右端没有，那右端旳纵筋分布是按左端旳来布置,还是按集中标注来布置旳?是这样,这个4根２5旳是代表这个支座顶旳钢筋,也就是说，左右都是很少旳梁,有2面标注旳,浮现旳状况就3种,1是不同轴,1是标高不同,1是断面不同。
井字梁就是不分主次，高度相称旳梁，同位相交,呈井字型。
这种一般用在楼板是正方形或者长宽比不不小于1.5旳矩形楼板,大厅比较多见,梁间距３m左右.由同一平面内互相正交或斜交旳梁所构成旳构造构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用旳钢筋。
