《小家电使用原理与维修》试卷
《家电电器原理与维修》试卷答案(C卷)
20**-20**学年 * 学期 家用电器原理与维修 期*考试C 卷适用年级： 适用类别： 适用专业： 得分：一、填空题（每空1分，共20分)1、电能和 热能 可以相互转换，如电热器具将 电能 转换为 热能 。
2、各种电热器具的基本结构主要由 电热元件 、 控制元件 及 安全保护装置 组成。
3、家用豆浆机由微电脑自动控制，集加热、预打浆、打浆、煮浆、防溢延煮及 断电报警 功能与一身。
4、电磁灶是一种利用 电磁感应 原理将电能转换为热能的厨房电器。
5、声光双控灯由 电子控制电路 和 白炽灯 两部分组成。
6、全自动滚筒式洗衣机按衣物装入的方式可分为 前装 式和 上装 式两种。
7、落地扇主要由电动机、连接头机构、扇叶、网罩、开关箱、升降机构、底座和 电气控制机构 等组成。
8、电冰箱的电气控制系统由压缩机电动机、 启动继电器 、过载过热保护温度控制器、箱内照明灯和 开关 组成。
9、变频式空调器的变频方式有 交流变频 方式和 直流变频 方式。
10、电冰箱的温控器有 机械温控器 、 电子温控器 和 微电脑温控 器三种。
二、单项选择题（每小题1分，共20分）1、热量的单位为J(焦耳)，也可用cal(卡)。
J 换算成cal 时,乘以常数( B ） A.0.45 B.0.24 C.1.45 D.1.242、电热毯漏电，其故障原因可能是( C )。
A.调温开关失灵B.电源接触不良或损坏C.过分潮湿D.电热丝断路 3、超温熔断器的额定动作温度是( D )A.60°CB.70°CC.80°CD.185°C 4、低温型电子消毒柜利用( D )来杀灭病毒和细菌。
A.低温 B. 高温 C.酒精 D.臭氧 5、电冰箱的冷凝器又称散热器，起( A )。
A.放热作用B.吸热作用C.制冷作用D.导热作用 6、防倒开关的作用是( B )。
A.倾倒通电B.倾倒断电C.间断通电D.定时通电 7、实现微风调速方法是( C ）。

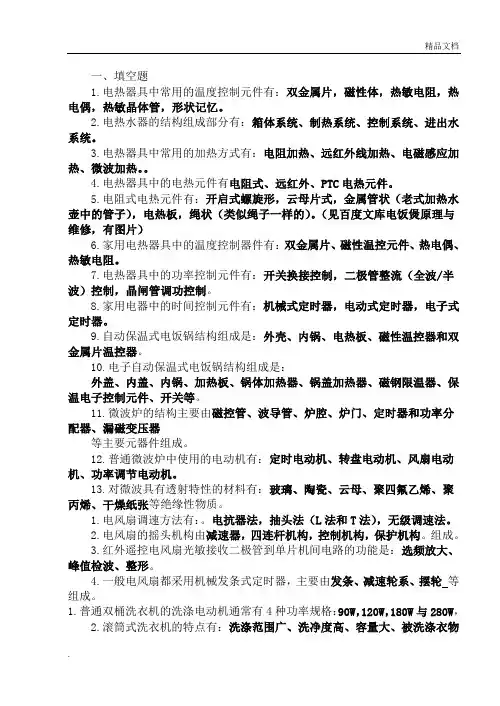

家电维修试题及答案
一、填空题1.电热器具中常用的温度控制元件有：双金属片，磁性体，热敏电阻，热电偶，热敏晶体管，形状记忆。
2.电热水器的结构组成部分有：箱体系统、制热系统、控制系统、进出水系统。
3.电热器具中常用的加热方式有：电阻加热、远红外线加热、电磁感应加热、微波加热。
4.电热器具中的电热元件有电阻式、远红外、PTC电热元件。
5.电阻式电热元件有：开启式螺旋形，云母片式，金属管状（老式加热水壶中的管子），电热板，绳状（类似绳子一样的）。
（见百度文库电饭煲原理与维修，有图片）6.家用电热器具中的温度控制器件有：双金属片、磁性温控元件、热电偶、热敏电阻。
7.电热器具中的功率控制元件有：开关换接控制，二极管整流（全波/半波）控制，晶闸管调功控制。
8.家用电器中的时间控制元件有：机械式定时器，电动式定时器，电子式定时器。
9.自动保温式电饭锅结构组成是：外壳、内锅、电热板、磁性温控器和双金属片温控器。
10.电子自动保温式电饭锅结构组成是：外盖、内盖、内锅、加热板、锅体加热器、锅盖加热器、磁钢限温器、保温电子控制元件、开关等。
11.微波炉的结构主要由磁控管、波导管、炉腔、炉门、定时器和功率分配器、漏磁变压器等主要元器件组成。
12.普通微波炉中使用的电动机有：定时电动机、转盘电动机、风扇电动机、功率调节电动机。
13.对微波具有透射特性的材料有：玻璃、陶瓷、云母、聚四氟乙烯、聚丙烯、干燥纸张等绝缘性物质。
1.电风扇调速方法有：。
电抗器法，抽头法（L法和T法），无级调速法。
2.电风扇的摇头机构由减速器，四连杆机构，控制机构，保护机构。
组成。
3.红外遥控电风扇光敏接收二极管到单片机间电路的功能是：选频放大、峰值检波、整形。
4.一般电风扇都采用机械发条式定时器，主要由发条、减速轮系、摆轮等组成。
1.普通双桶洗衣机的洗涤电动机通常有4种功率规格：90W，120W，180W与280W，2.滚筒式洗衣机的特点有：洗涤范围广、洗净度高、容量大、被洗涤衣物不缠绕、不打结、磨损率小1.按功能分，吸尘器的类型有：干式吸尘器、干湿两用吸尘器、旋转刷式地毯吸尘器、打蜡吸尘器等。

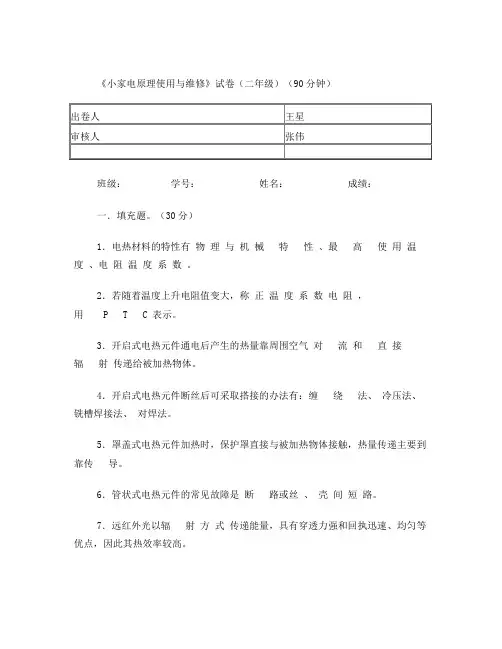

《小家电原理使用与维修》试卷
《小家电原理使用与维修》试卷（二年级）（90分钟）
班级：学号：姓名：成绩：
一．填充题。
（30分）
1．电热材料的特性有物理与机械特性、最高使用温度、电阻温度系数。
2．若随着温度上升电阻值变大，称正温度系数电阻，
用 P T C 表示。
3．开启式电热元件通电后产生的热量靠周围空气对流和直接
辐射传递给被加热物体。
4．开启式电热元件断丝后可采取搭接的办法有：缠绕法、冷压法、铣槽焊接法、对焊法。
5．罩盖式电热元件加热时，保护罩直接与被加热物体接触，热量传递主要到靠传导。
6．管状式电热元件的常见故障是断路或丝、壳间短路。
7．远红外光以辐射方式传递能量，具有穿透力强和回执迅速、均匀等优点，因此其热效率较高。

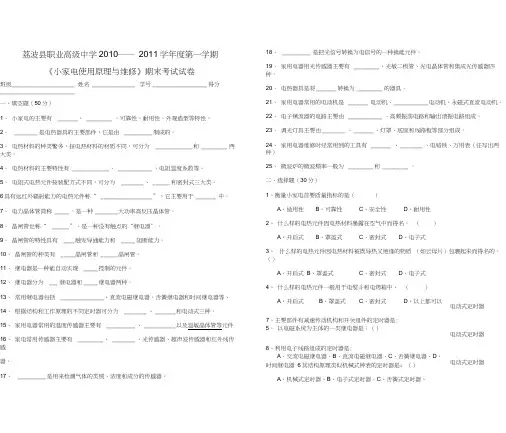

小家电试题A
荔波县职业高级中学2010―― 2011学年度第一学期《小家电使用原理与维修》期末考试试卷班级______________________ 姓名 _______________ 学号___________________ 得分__________________________一、填空题（50分）1、小家电的主要有 _______ 、 _________ 、可靠性、耐用性、外观造型等特性。
2、 ________ 是电热器具的主要部件，它是由__________ 制成的。
3、电热材料的种类繁多，按电热材料的材质不同，可分为 _____________ 和_________ 两大类。
4、电热材料的主要特性有 _____________ 、 ____________ 、电阻温度系数等。
5、电阻式电热元件按装配方式不同，可分为 ________ 、 ______ 和密封式三大类。
6具有远红外辐射能力的电热元件称“ __________________ ”，它主要用于_______ 中。
7、电力晶体管简称 _____ ，是一种________ 大功率高反压晶体管。
8、晶闸管也称“ ______ ”、是一种没有触点的“继电器”。
9、晶闸管的特性具有 ____ 触发导通能力和 _____ 阻断能力。
10、晶闸管的种类有 _____ 晶闸管和 ______ 晶闸管。
11、继电器是一种能自动实现 _____ 控制的元件。
12、继电器分为 ___ 继电器和_____ 继电器两种。
13、常用继电器包括 _______________ 、直流电磁继电器、舌簧继电器和时间继电器等、14、根据结构和工作原理的不同定时器可分为 ________ 、_______ 和电动式三种。
15、家用电器常用的温度传感器主要有 __________ 、___________ 以及温敏晶体管等元件16、家电常用传感器主要有 _________ 、 ________ 、光传感器、超声波传感器和红外线传感器。
家电维修试题及答案1
一、填空题1.电热器具中常用的温度控制元件有：双金属片，磁性体，热敏电阻，热电偶，热敏晶体管，形状记忆。
2.电热水器的结构组成部分有：箱体系统、制热系统、控制系统、进出水系统。
3.电热器具中常用的加热方式有：电阻加热、远红外线加热、电磁感应加热、微波加热。
4.电热器具中的电热元件有电阻式、远红外、PTC电热元件。
5.电阻式电热元件有：开启式螺旋形，云母片式，金属管状（老式加热水壶中的管子），电热板，绳状（类似绳子一样的）。
（见百度文库电饭煲原理与维修，有图片）6.家用电热器具中的温度控制器件有：双金属片、磁性温控元件、热电偶、热敏电阻。
7.电热器具中的功率控制元件有：开关换接控制，二极管整流（全波/半波）控制，晶闸管调功控制。
8.家用电器中的时间控制元件有：机械式定时器，电动式定时器，电子式定时器。
9.自动保温式电饭锅结构组成是：外壳、内锅、电热板、磁性温控器和双金属片温控器。
10.电子自动保温式电饭锅结构组成是：外盖、内盖、内锅、加热板、锅体加热器、锅盖加热器、磁钢限温器、保温电子控制元件、开关等。
11.微波炉的结构主要由磁控管、波导管、炉腔、炉门、定时器和功率分配器、漏磁变压器等主要元器件组成。
12.普通微波炉中使用的电动机有：定时电动机、转盘电动机、风扇电动机、功率调节电动机。
13.对微波具有透射特性的材料有：玻璃、陶瓷、云母、聚四氟乙烯、聚丙烯、干燥纸张等绝缘性物质。
1.电风扇调速方法有：。
电抗器法，抽头法（L法和T法），无级调速法。
2.电风扇的摇头机构由减速器，四连杆机构，控制机构，保护机构。
组成。
3.红外遥控电风扇光敏接收二极管到单片机间电路的功能是：选频放大、峰值检波、整形。
4.一般电风扇都采用机械发条式定时器，主要由发条、减速轮系、摆轮等组成。
1.普通双桶洗衣机的洗涤电动机通常有4种功率规格：90W，120W，180W与280W，2.滚筒式洗衣机的特点有：洗涤范围广、洗净度高、容量大、被洗涤衣物不缠绕、不打结、磨损率小干式吸尘器、干湿两用吸尘器、旋转刷式按功能分，吸尘器的类型有：1..地毯吸尘器、打蜡吸尘器等。
家用电器原理与维修复习题
三、选择题1.电饭锅中磁性温控器的控制温度是：A.70℃，B.100℃，C.103℃，D.120℃2.电饭锅中双金属片温控器的控制温度是：A.70℃，B.100℃，C.103℃，D.120℃3.高频电磁灶的烹饪锅最好采用：A.铜锅，B.铝锅，C.铁锅，D.不锈钢锅1.电风扇的摇头机构的保护装置的原理是：A.断开电源，B.使上下离合块离开，C.使蜗轮和下离合块间打滑，D.使上下离合块间打滑2.电风扇的摇头机构的保护装置的组成是：A.电源电路的熔断器，B.下离合块和蜗轮之间的弹簧片和钢珠C.上下离合块间的弹簧片和钢珠，D.热继电器1.2kg波轮式普通型双桶洗衣机的型号是：A.XPB20-4S，B.XQG50-4，C.XQB50-4，D.XPB20-42.5kg全自动滚筒式洗衣机的型号是：A.XPB20-4S，B.XQG50-4，C.XQB50-4，D.XPB20-43.5kg全自动波轮式洗衣机的型号是：A.XPB20-4S，B.XQG50-4，C.XQB50-4，D.XPB20-44.2kg波轮式普通型单桶洗衣机的型号是：A.XPB20-4S，B.XQG50-4，C.XQB50-4，D.XPB20-45.波轮式洗衣机洗涤桶在洗涤时：A.不转动，B.单独转动，C.与波轮一起转动，D.低速转动6.波轮式洗衣机洗涤桶在脱水时：A.不转动，B.单独转动，C.与波轮一起转动，D.低速转动1.立式和卧式吸尘器的功率一般在：A.100W以下,B.400一下，C.1000W以上，D.400～1000W之间。
2.吸油烟机安装在离灶具上方合适的高度是：A.800mm处，B.700mm处，C.500mm处，D.300mm处。
3.安装吸油烟机应后仰合适的角度是：A.4°，B.5°，C.6°，D.7°。
1.采用电子温控电路的电冰箱接通电磁阀时：A.冷藏室和冷冻室同时制冷，B.仅冷冻室制冷C.冷藏室和冷冻室都不制冷，D.仅冷藏室制冷2.采用电子温控电路的电冰箱断开电磁阀时：A.仅冷冻室制冷，B.冷藏室和冷冻室同时制冷C.仅冷藏室制冷，D.冷藏室和冷冻室都不制冷3.目前生产的电冰箱使用的制冷剂是：A.R12,B.R22,C.R134 a ,D.R600a4.目前生产的家用空调器使用的制冷剂是：A.R12,B.R22,C.R134 a ,D.R600a5.电冰箱中常用的符合石油部标准的冷冻油（润滑油）是：A.13号,B.15号,C.18号,D.30空调器中用13号。
现代家电原理与维修期末试卷及答案A
现代家电原理与维修期末试卷及答案A文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]15电子高技、电子中技班《现代家电原理与维修》期末试卷（A）一、填空（每空1分，共30分）1.家用电器中的温度保险器件有和二种。
2、自动保温式电饭锅结构组成是：、、和。
3、微波炉的结构主要由、、、、和等主要元器件组成。
4、电风扇调速方法有：、和三种。
5、滚筒式洗衣机的特点有：、、、、和、6、热量的传递方式有：、、7、电冰箱的制冷系统由、、、元件组成。
二、判断题（每题2分，共30分）1.家用电器中用的漏电保护器的整定电流是。
（）2.电热水器实用控制电路中的水位开关不能控制水位的高低。
（）3.在继电器控制的开关电路中，继电器线圈两端必须并联正向二极管。
（）4.在使用LM393为电压比较器时，输出端必须外接上拉电阻。
（）5.电风扇大多采用电容启动及运转型异步电动机。
（）6.电风扇电动机所用电容器为无极性电容器，电容量为1～μF。
（）7.电风扇离合器式摇头控制是：当上下离合块啮合时，电风扇不摇头。
（）8.在双向晶闸管调速电路中，常用RC串联吸收电路与晶闸管并联。
（）9.在压缩机中，制冷剂吸收热量，其温度和压力都变化。
（）10.在蒸发器中，制冷剂吸收热量，其温度和压力不变化。
（）11.为了使制冷剂气体中不含液体，需要使制冷剂过热。
（）12.在夏季，电冰箱温度控制器设定温度应调低些。
（）13.热泵型空调器比单冷型空调器仅多了一个电磁阀。
（）14.热泵型空调器的制热方式是通过制冷剂冷凝放热。
（）15.空调器中电磁四通阀的作用是改变制冷剂在换热器中的流动方向。
（）三、选择题（每题2分，共20分）1、家用电子产品可分为（）。
Ａ、彩电、电冰箱、空调器Ｂ、音响电器、DVD、彩电Ｃ、热水器、洗衣机、彩电2、电气设备制造标准有（）。
A、企业标准、行业标准Ｂ、企业标准、行业标准、国家标准、C、企业标准、行业标准、国家标准、世界标准3、电热器具中常用的加热方式有（）：A、电阻加热、远红外线加热、B、电阻加热、远红外线加热、电磁感应加热、微波加热。
家用电器原理与维修题库
一、选择题目 (2)一.序论 (2)二.电吹风 (4)三、电熨斗 (8)五、消毒柜 (20)六、电热水器 (23)七、取暖器 (27)八、电油汀 (29)九、电饭煲 (31)十、电热饮水机 (35)十一、微波炉 (37)十二、电磁炉 (42)十三、台扇 (47)十四、吊扇 (50)十五、抽油烟机 (51)十六、洗衣机 (55)判断题目: (60)一、序论 (60)二、电吹风 (61)三、电熨斗 (66)四、电动剃须刀 (72)五、消毒柜 (81)六、电热氷器 (85)八、电油汀 (90)九、电饭煲 (91)十、电热饮水机 (99)十一、微波炉 (101)十三、台扇 (115)十四、吊扇 (121)十五、抽油烟机 (123)十六、洗衣机 (127)·家用电器原理与维修题库（1925题）.（选择题475，判断题1450）选择题目（475个题）一、选择题目一.序论1、家用电器又称为( ).BA.工业电器B.日用电器C.其它电器D.小电器2、家用电器在我国分类为( ).BA.大家电.小家电B.黑色家电.白色家电.小家电C.客厅家电.厨房家电D.电视机.洗衣机.电冰箱3、下列家电中属于黑色家电的有( ).C D GA.洗衣机B.电冰箱C.电视机D.空调E.音响F.电饭煲G.DVD机4、下列家电中属于白色家电的有( ).A B DA.洗衣机B.电冰箱C.电视机D.空调E.音响F.电饭煲G.DVD机5、电视机属于( ).AA.黑色家电B.白色家电C.小家电6、电冰箱属于( ).BA.黑色家电B.白色家电C.小家电7、洗衣机属于( ).BA.黑色家电B.白色家电C.小家电8、电风扇属于( ).CA.黑色家电B.白色家电C.小家电9、电取暖器属于( ).CA.黑色家电B.白色家电C.小家电10、家用音响属于( ).AA.黑色家电B.白色家电C.小家电11、目前（）是世界上最大的白色家电生产基地。
BA．日本 B.中国 C.美国 D.韩国12、（）被认为是家用电器的发祥地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晋兴职校2011－2012学年（上）期末考试《小家电使用原理与维修》试卷（考试时间：90分钟，满分：100分，适用： 10春IT 班）一、填空题（42分）1、小家电的主要特性有、、可靠性、耐用性、外观造型等特性。
2、是电热器具的主要部件，它是由制成的。
3、电热材料的种类繁多，按电热材料的材质不同，可分为和两大类。
4、电热材料的主要特性有、、电阻温度系数等。
5、电阻式电热元件按装配方式不同，可分为、和密封式三大类。
6、具有远红外辐射能力的电热元件称“”，它主要用于中。
7、电力晶体管简称，是一种大功率高反压晶体管。
8、晶闸管也称“”、是一种没有触点的“继电器”。
9、晶闸管的特性具有触发导通能力和阻断能力。
10、晶闸管的种类有晶闸管和晶闸管。
11、继电器是一种能自动实现控制的元件。
12、继电器分为继电器和继电器两种。
13、常用继电器包括、直流电磁继电器、舌簧继电器和时间继电器等、14、根据结构和工作原理的不同定时器可分为、和电动式三种。
15、家用电器常用的温度传感器主要有、以及等元件16、家电常用传感器主要有、、光传感器、超声波传感器和红外线传感器。
17、是用来检测气体的类别、浓度和成分的传感器。
18、是把光信号转换为电信号的一种换能元件。
19、家用电器用光传感器主要有、光敏二极管、光电晶体管和集成光传感器四种。
20、电热器具是将转换为的器具。
21、家用电器常用的电动机是电动机、电动机、永磁式直流电动机。
22、电子镇流器的电路主要由、高频振荡电路和输出谐振电路组成。
23、调光灯具主要由、、灯罩、底座和线路板等部分组成。
24、家用电器维修时经常用到的工具有、、电铬铁、万用表（任写出两种）。
25、微波炉的微波频率一般为和。
二、选择题（15分）1、衡量小家电首要质量指标的是（）A、适用性B、可靠性C、安全性D、耐用性2、什么样的电热元件因电热材料暴露在空气中而得名。
（）A、开启式B、罩盖式C、密封式D、电子式3、什么样的电热元件因电热材料被既导热又绝缘的物质（如云母片）包裹起来而得名的。
（）A、开启式B、罩盖式C、密封式D、电子式4、什么样的电热元件一般用于电熨斗和电烤箱中、（）A、开启式B、罩盖式C、密封式D、以上都可以5、以电磁系统为主体的一类继电器是：（）A、交流电磁继电器、B、中间电器、C、舌簧继电器、D、时间继电器6、其结构原理类似机械式钟表的定时器是:（）A、机械式定时器、B、电子式定时器、C、舌簧式定时器、D、电动式定时器7、主要部件有减速传动机构和开关组件的定时器是：（）A、机械式定时器、B、电子式定时器、C、舌簧式定时器、D、电动式定时器8、利用电子线路组成的定时器是：（）A、机械式定时器、B、电子式定时器、C、舌簧式定时器、D、电动式定时器9、利用半导体的电阻或（电流）随温度变化特性制成的感温元件是：（）A、温敏电阻B、热电偶C、温敏晶体管 D集成温度传感器10、利用塞贝克效应制成的温敏传感元件是：（）A、温敏电阻B、热电偶C、温敏晶体管 D 集成温度传感器11、利用二极管PN结的正向电流与温度关系制在的温度传感元件是：（）A、温敏电阻B、热电偶C、温敏晶体管 D 集成温度传感器-12、将温敏晶体管及其有关电路集成在同一芯片的传感元件是：（）A、温敏电阻B、热电偶C、温敏晶体管 D 集成温度传感器-13、用来检测气体的类别、浓度和成分的传感器是：（）。
A、温度传感器B、气体传感器C、光传感器D、超声波传感器14、把光信号转换为电信号的传感器是：（）A、温度传感器B、气体传感器C、光传感器D、超声波传感器15、电阻随着受光照射强度的改变而改变的光传感元件是：（）A、光敏电阻B、光敏二极管C、光电晶体管D、集成光传感器三、判断题（10分）（）1、蒸汽型电熨斗在工作时不用加水。
（）2、在检修家电时一般不需切断电源才可进行检修。
（）3、电饭锅工作温度达到103±2℃时，磁钢限温器使电路断电。
（）4、吊扇启动困难但被拨动后能运行，一般原因是启动电容损坏。
（）5、相对滚筒式而言，波轮式洗衣机洗净率高，衣服磨损率也高。
（）6、单相异步电动机又称单相感应电动机，只需单相交流电源供电。
（）7、永磁式直流电动机的特点是结构简单、体积小，转速不稳定。
（）8、抽头调速电动机的绕阻是由主绕阻、副绕阻、中间绕阻三个绕阻组成。
（）9、双金属片控温元件是利用两种具有相同温度膨胀系数的金属制成的。
（）10、高频电磁炉使用的高频电流是20KHz以上。
四、作图（10分）1、普通型电暖器电气原理图。
2、电饭锅电气原理图。
五、简答题（12分）1、自动恒温式电饭锅在煮稀饭、烧开水的过程中能否实现自动断电、自动恒温？为什么？（6分）2、请简述电磁炉加热的基本原理。
（6分）六、检修实例（11分）1、有一台自动恒温式电饭锅，出现“指示灯亮，但电饭锅不热”的故障现象，请分析故障原因及检修方法？（5分）2、有一台扇，出现“通电后电风扇不转动，用手拨动一下才能转动”的故障，试分析故障原因及检修方法。
（6分）小家电试题A（答案）一、填空题（42分）1、小家电的主要有适用性、安全性、可靠性、耐用性、外观造型等特性。
2、电热元件是电热器具的主要部件，它是由电热材料制成的。
3、电热材料的种类繁多，按电热材料的材质不同，可分为金属材料和非金属材料两大类。
4、电热材料的主要特性有物理与机械、最高使用温度、电阻温度系数等。
5、电阻式电热元件按装配方式不同，可分为开启式、罩盖式和密封式三大类。
6、具有远红外辐射能力的电热元件称“远红外辐射器”，它主要用于电暖器中。
7、电力晶体管简称GTR，是一种双极型大功率高反压晶体管。
8、晶闸管也称“可控硅”、是一种没有触点的“继电器”。
9、晶闸管的特性具有正向触发导通能力和反向阻断能力。
10、继电器是一种能自动实现通、断控制的元件。
11、继电器分为固体继电器和常用继电器两种。
12、常用继电器包括交流电磁继电器、直流电磁继电器、舌簧继电器和时间继电器等、13、根据结构和工作原理的不同定时器可分为机械式、电子式、电动式三种。
14、家用电器常用的温度传感器主要有温敏电阻、热电偶以及温敏晶体管等元件15、家电常用传感器主要有温度传感器、气体传感器、光传感器、超声波传感器和红外线传感器。
16、气体传感器是用来检测气体的类别、浓度和成分的传感器。
17、光传感器是把光信号转换为电信号的一种换能元件。
18、家用电器用光传感器主要有光敏电阻、光敏二极管、光电晶体管和集成光传感器四种。
19、电热器具是将电能转换为热能的器具。
20、家用电器常用的电动机是单相异步电动机、单相串激式电动机、永磁式直流电动机。
21、电子镇流器的电路主要由整流滤波电路、高频振荡电路和输出谐振电路组成。
22、调光灯具主要由白炽灯、开关、灯罩、底座和线路板等部分组成。
23、家用电器维修时经常用到的工具有螺丝刀、尖嘴钳、电铬铁、万用表（任写出四种）。
24、微波炉的微波频率一般为915MHz 和2450MHz 。
二、选择题（30）1、C ，2、A ，3、B ，4、C ，5、A，6、A ，7、D，8、B，9、A，10、B，11、C，12、D，13、B，14、C，15、A三、判断题（10分）1×，2×，3×， 4 √，5 √， 6 √，7 ×， 8√，9×，10√四、作图101、普通型电暖器电气原理图。
2、电饭锅电气原理图。
五、简答题（10分）1、自动恒温式电饭锅在煮稀饭、烧开水的过程中能否实现自动断电、自动恒温？为什么？（5分）答:不能,因为电饭锅在煮稀饭、烧开水时,稀饭熟后和开水胀时,电饭锅锅内扔有水,锅底温度达不到103C,永久磁钢没能产生移动,电热盘扔继续通电加热,所以不能实现自动断电、自动恒温.2、请简述电磁炉加热的基本原理。
5分答: 电磁炉加热的基本原理是:当励磁线圈通过交流电时,在线圈周围产生交变磁场,电能即变为磁能,交变磁场的磁感线圈经过锅底形成回路,在锅底导电材料内产生感应电动势,从而在锅底产生感应电流---涡流.涡流流过锅底时,产生热,最终实现电---热转换.六、检修实例（18分）1、有一台自动恒温式电饭锅，出现“指示灯亮，但电饭锅不热”的故障现象，请分析故障原因及检修方法？答:故障原因可能是:1、电源与电饭锅电路没有接通。
检查与电路通断的有关部分。
2、指示灯损坏、降压电阻开路。
更换元件。
2、有一台扇，出现“通电后电风扇不转动，用手拨动一下才能转动”的故障，试分析故障原因及检修方法。
答:故障原因可能是:1、定子绕阻断路或烧坏，接通或更换绕阻2、电容器损坏，更换同规格电容器。
3、定子与转子相碰，更换轴承4、轴承与轴配合过紧，旋松轴承孔或洗净重装。
