振动传感器工作原理及内部电路
振动传感器
的压敏电阻阻值发生变化，通过电桥转化为电
压输出。
(2) 特点
该传感器具有灵敏度高、温度漂移小、零点
测量前先根据标准的机器类型注释决定被
测量设备的机器类型，然后输入机器类型
号，通过测量，仪器就会自动把测量值与
ISO10816-1：1995标准比较，然后
给出一个运行状态好坏的评价。仪器这一功
能的增加给给使用人员带来了很大的方便，
也符合国际上开发便携式振动测量仪的潮流。
VIB-5振动测量仪
——上海嘉仪信息科技有限公司
ST系列磁电式速度传感器与振动，烈 度表配接后，可以测量各种位移、速度等。 由滚动轴承支承的转子，其振动会足够大 的传到轴承座上，安装在轴承座上或者很 靠近轴承外壳上的速度传感器，由内部运 动线圈切割磁力线而输出电压，提供信号 输送给监测仪表，用来对机械故障进行预 测和报警。
灵敏度电气指标：
20mV/mm/S±5% 频率电气指标： 灵敏度：20mV/mm/S±5% 响应：12～300Hz±8% 固有频率：约12Hz 振幅极限：2mm（峰-峰值） 最大加速度：10g 安装方式：垂直或水平
（2）磁铁
根据振弦振动的激发方式不同，可以只用 一块磁铁，或者用两块性能相同的磁铁，见 图 5-14。磁场可以由永久磁铁或直流电磁铁 产生，永久磁铁一般用 AlNiCo-5 硬磁合金制 造。在采用电磁铁的场合，常把磁铁做成 U 形，电磁线圈安置在 U 形磁铁的一臂，这时， 磁力线的通路是磁铁 -纯铁片-振弦-磁铁，形 成一个封闭的磁回路。
谐振式传感器大体分为两类：一类是基
于机械谐振结构谐振式传感器；另一类是
MOS 环振式谐振传感器。这里主要介绍基
于机械谐振结构的谐振式传感器。它们可
振动传感器原理及应用
振动传感器原理及应用振动传感器是一种能够感知物体振动并将其转化为电信号的装置。
它在工业生产、机械设备监测、车辆安全以及医疗设备等领域都有着广泛的应用。
本文将介绍振动传感器的工作原理及其在不同领域的应用。
振动传感器的工作原理主要基于质量的惯性原理。
当受到外力作用时，传感器内部的质量会发生相对位移，从而产生相对于传感器壳体的加速度。
这个加速度会被传感器转化为相应的电信号输出。
传感器的输出信号可以通过放大、滤波等电路处理后，转化为与振动信号相关的电压、电流或数字信号，供后续的数据分析和处理。
在工业生产中，振动传感器被广泛应用于设备的状态监测和故障诊断。
通过安装在设备上的振动传感器，可以实时监测设备的振动情况，及时发现异常振动并进行预警。
这对于保障设备的安全运行和延长设备的使用寿命具有重要意义。
另外，振动传感器还可以用于机械设备的结构健康监测，通过分析设备的振动信号，可以评估设备的结构状况和工作状态，为设备的维护和维修提供重要的参考依据。
在车辆安全领域，振动传感器被广泛应用于车辆的碰撞检测和安全气囊系统。
当车辆发生碰撞时，车辆内部的振动传感器会感知到碰撞产生的振动信号，并迅速将信号转化为电信号输出，触发安全气囊系统的启动，保护车辆乘员的安全。
振动传感器在车辆的防盗系统中也有着重要的作用，通过感知车辆的振动情况，可以及时发出警报并防止车辆被盗。
在医疗设备领域，振动传感器被应用于心率监测、呼吸监测等方面。
通过安装在患者身体上的振动传感器，可以实时监测患者的心跳和呼吸情况，并将监测到的信号传输给医疗设备，为医生提供重要的临床诊断依据。
总的来说，振动传感器作为一种重要的传感器装置，在工业生产、车辆安全和医疗设备等领域都有着广泛的应用前景。
随着科技的不断发展，振动传感器的性能和应用领域还将不断拓展，为各个领域的发展提供更多的可能性。
振动传感器的工作原理
振动传感器的工作原理振动传感器是一种能够感知和检测物体振动的装置，在各个领域中广泛应用。
其工作原理主要基于弹性力学和电磁学原理。
振动传感器可以将物体的振动信号转换为电信号，并通过传感器内部的电路进行处理和分析，最终提供给用户实时的振动信息。
振动传感器的主要组成部分包括质量块、弹簧和感应线圈。
当被检测的物体发生振动时，质量块也会受到振动力的作用，从而发生位移。
位移后，质量块与感应线圈之间的距离发生变化，导致感应线圈中的磁场发生变化。
根据电磁感应定律可知，磁场变化会在感应线圈中产生感应电动势。
这个感应电动势与质量块的位移成正比关系，因此可以用来间接测量物体的振动情况。
在振动传感器的工作中，弹簧起到了连接质量块和传感器的作用。
它不仅能够提供质量块的振动自由度，还能够对振动信号进行滤波和调谐处理。
弹簧的刚度和质量块的质量是影响传感器灵敏度和频率响应的两个重要参数。
刚度越大，传感器的灵敏度就越高；质量越大，传感器的频率响应区间就越宽。
感应线圈是振动传感器中关键的零部件之一。
它通常由导线绕制而成，线圈内部通过高频信号进行激励。
当感应线圈受到物体振动引起的位移时，导线内部的磁场会随之变化。
根据法拉第电磁感应定律，导线内部的磁场变化会产生感应电流。
这个感应电流经过放大和处理，最终被转换成振动信号的电信号输出。
感应线圈的设计和制造对传感器的灵敏度和频率响应都有着重要影响。
为了提高振动传感器的测量性能，通常需要对其输出信号进行放大、滤波和调谐。
在传感器的电路中，一般会添加放大器、低通滤波器、模数转换器等电子元件，以对信号进行处理和优化。
放大器可以使微弱的感应电流快速放大，提高信号的强度和分辨率；低通滤波器可以对高频信号进行削弱，提高传感器的信噪比和抗干扰能力；模数转换器可以将模拟信号转换为数字信号，方便后续的数据分析和处理。
总之，振动传感器的工作原理主要基于弹性力学和电磁学原理。
通过测量物体振动时感应线圈的位移和磁场变化，将振动信号转换为电信号，并经过电路处理和优化，最终提供给用户实时的振动信息。
振动传感器的实训报告
一、实训目的通过本次实训，了解振动传感器的原理、结构、工作原理和性能特点，掌握振动传感器的安装、调试和维修方法，提高对振动传感器在实际工程中的应用能力。
二、实训内容1. 振动传感器原理与结构（1）振动传感器原理：振动传感器是一种将振动信号转换为电信号的装置，主要利用压电效应、电磁感应等原理实现。
压电式振动传感器通过振动引起压电元件产生电荷，从而实现振动信号的转换。
（2）振动传感器结构：振动传感器主要由敏感元件、放大电路、信号处理电路、输出电路等组成。
2. 振动传感器性能特点（1）频率响应范围宽：振动传感器能够检测从低频到高频的振动信号。
（2）灵敏度较高：振动传感器对微小振动信号的检测能力强。
（3）抗干扰性能好：振动传感器具有良好的抗电磁干扰、抗温度漂移等性能。
3. 振动传感器安装与调试（1）安装：振动传感器安装位置应根据检测对象和检测要求确定。
通常，振动传感器应安装在设备轴承、振动源或振动敏感部位。
（2）调试：振动传感器安装后，需要进行调试，包括校准、滤波、放大等。
4. 振动传感器维修（1）检查：定期检查振动传感器的性能，如灵敏度、频率响应等。
（2）清洗：清洁振动传感器，去除灰尘、油污等。
（3）更换：更换损坏的部件，如压电元件、电缆等。
三、实训过程1. 实验准备（1）实验器材：振动传感器、信号发生器、示波器、数据采集卡等。
（2）实验环境：实验室、振动台等。
2. 实验步骤（1）安装振动传感器：将振动传感器安装在振动台上，确保传感器安装牢固。
（2）连接信号线：将振动传感器的信号线与数据采集卡连接。
（3）设置参数：在数据采集卡上设置采样频率、滤波器参数等。
（4）进行实验：启动信号发生器，使振动台产生振动，观察示波器波形，记录数据。
（5）数据分析：对实验数据进行处理和分析，得出振动传感器的性能指标。
3. 实验结果与分析（1）实验数据：通过实验，得到了振动传感器的灵敏度、频率响应等性能指标。
（2）结果分析：根据实验数据，分析了振动传感器的性能特点，如频率响应范围宽、灵敏度高等。

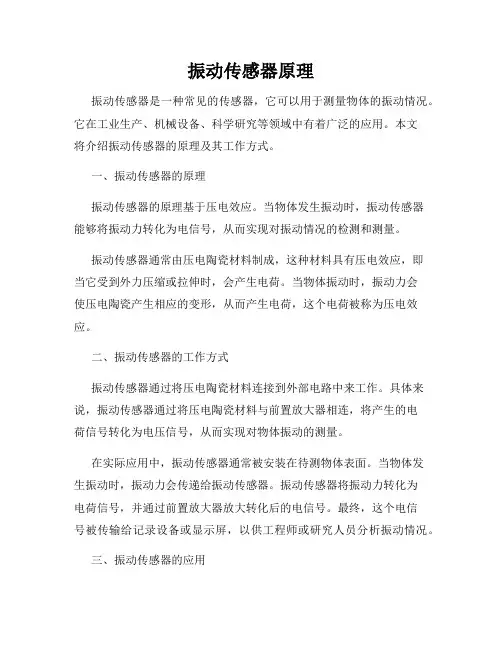

振动传感器原理
振动传感器原理振动传感器是一种常见的传感器，它可以用于测量物体的振动情况。
它在工业生产、机械设备、科学研究等领域中有着广泛的应用。
本文将介绍振动传感器的原理及其工作方式。
一、振动传感器的原理振动传感器的原理基于压电效应。
当物体发生振动时，振动传感器能够将振动力转化为电信号，从而实现对振动情况的检测和测量。
振动传感器通常由压电陶瓷材料制成，这种材料具有压电效应，即当它受到外力压缩或拉伸时，会产生电荷。
当物体振动时，振动力会使压电陶瓷产生相应的变形，从而产生电荷，这个电荷被称为压电效应。
二、振动传感器的工作方式振动传感器通过将压电陶瓷材料连接到外部电路中来工作。
具体来说，振动传感器通过将压电陶瓷材料与前置放大器相连，将产生的电荷信号转化为电压信号，从而实现对物体振动的测量。
在实际应用中，振动传感器通常被安装在待测物体表面。
当物体发生振动时，振动力会传递给振动传感器。
振动传感器将振动力转化为电荷信号，并通过前置放大器放大转化后的电信号。
最终，这个电信号被传输给记录设备或显示屏，以供工程师或研究人员分析振动情况。
三、振动传感器的应用振动传感器的应用非常广泛。
它可以用于以下几个方面：1. 工业生产中的故障诊断：振动传感器可以用于监测机械设备的振动情况，以及及时发现设备的故障。
通过对振动信号的分析，工程师可以判断设备是否存在故障，并采取相应的措施进行维修和保养。
2. 运动监测：振动传感器可以用于监测人体的运动情况。
例如，在运动训练中，振动传感器可以用于检测运动员的姿势和力量输出，以帮助运动员进行训练和调整。
3. 地震监测：振动传感器可以用于监测地震的振动情况。
通过对地震振动信号的采集和分析，科学家可以判断地震的强度和震源位置，从而提供及时的预警和应急措施。
4. 交通监测：振动传感器可以用于监测道路上的车辆流量和车辆速度。
通过对振动信号的分析，交通管理部门可以实时了解道路交通状况，并采取相应的措施进行交通调控。
振动传感器原理及应用
振动传感器原理及应用振动传感器是一种能够感知物体振动并将其转化为电信号的传感器，它在工业生产、机械设备监测、地震预警等领域有着广泛的应用。
本文将从振动传感器的工作原理、类型、应用场景以及未来发展方向等方面进行介绍。
振动传感器的工作原理主要是基于物体振动时产生的微小变化。
当物体受到外力作用时，会产生振动，而振动传感器可以通过测量物体振动时产生的位移、速度或加速度变化来实现对振动的感知。
常见的振动传感器工作原理包括压电效应、电磁感应效应、电容效应等。
其中，压电式振动传感器是应用最为广泛的一种，它利用压电晶体的压电效应将机械振动转化为电信号。
根据不同的工作原理，振动传感器可以分为压电式、电容式、电磁式、电阻式等多种类型。
每种类型的传感器都有其独特的特点和适用场景。
压电式振动传感器具有灵敏度高、频率响应宽等优点，适用于高频振动的监测；而电容式振动传感器则具有体积小、重量轻等特点，适用于对振动传感器体积要求严格的场景。
在实际应用中，振动传感器被广泛应用于工业生产和设备监测领域。
例如，振动传感器可以用于监测机械设备的振动情况，及时发现设备的异常振动并进行故障诊断和预防维护。
此外，振动传感器还被应用于地震预警系统中，通过监测地壳振动情况实现对地震的预警和监测。
随着科学技术的不断发展，振动传感器在未来的发展方向也将朝着更高的精度、更广的应用领域和更小的体积方向发展。
例如，随着微电子技术的进步，微型化、集成化的振动传感器将会得到更广泛的应用；同时，智能化、网络化的振动传感器系统也将成为未来的发展趋势，实现对振动数据的实时监测和分析。
总的来说，振动传感器作为一种重要的传感器设备，在工业生产、设备监测、地震预警等领域都有着重要的应用价值。
通过对振动传感器的工作原理、类型和应用场景的了解，可以更好地应用振动传感器技术，提高生产效率，保障设备安全，实现对振动数据的有效监测和分析。
随着科技的不断进步，振动传感器的应用前景也将更加广阔，为各行各业的发展提供更为可靠的技术支持。
振动传感器的工作原理
振动传感器的工作原理振动传感器是一种能够检测物体振动和震动的设备，广泛应用于工业生产、安全监测、医疗、交通运输等领域。
其工作原理是通过感受物体的振动并将其转化为电信号。
振动传感器的核心部件是负载加速度传感器，通常采用谐振型加速度计。
其工作原理是利用惯性质量和弹簧的耦合作用，根据牛顿的第二定律F=ma，传感器的质量受到外力F作用时，会产生相应的加速度a。
这个加速度与物体的振动状态成正比。
负载加速度传感器通常由质量块、弹簧和电容传感器构成。
质量块与加速度计的表面连接，当物体振动时，质量块也跟随振动。
弹簧的作用是提供回弹力，使质量块回到平衡位置。
电容传感器则用于测量质量块的位移和加速度。
当物体发生振动时，加速度传感器会感受到这个振动，并将其转化为电信号。
电容传感器会通过测量质量块的位移和加速度来获取振动信号。
质量块的位移和加速度会改变电容传感器的电容值，从而产生电压信号。
这个电压信号被放大后，可以通过滤波器和变频器等电路处理，最终转化为数字信号。
振动传感器不仅可以检测物体的振动状态，还可以分析振动的频率、振幅、周期等参数。
这些参数可以用于判断物体的工作状态、故障预警和结构健康监测。
比如在工业生产中，可以通过振动传感器监测机械设备的振动情况，一旦发现异常振动，及时采取措施，避免设备损坏或事故发生。
在交通运输领域，振动传感器可以用于道路监测和车辆故障检测。
通过振动传感器可以实时监测道路的震动情况，发现路面的裂缝、凹坑等问题，及时修复，提高道路的安全性和舒适性。
对于车辆故障检测，振动传感器可以通过分析车辆振动情况来判断车辆的运行状况和零部件是否存在故障。
总之，振动传感器通过感受物体的振动并将其转化为电信号，能够广泛应用于工业生产、安全监测、医疗、交通运输等领域。
通过对振动信号的分析和处理，可以判断物体的振动状态、故障预警和结构健康监测，为相关领域的安全和舒适性提供有效的保障。
振动传感器广泛应用于各个领域，包括工业生产、安全监测、医疗、交通运输等。
震动探头工作原理
震动探头工作原理
震动探头是一种用于测量振动和震动的传感器设备。
它主要由三个部分组成：质量块、支撑系统和传感器。
其工作原理如下：
1. 振动传感器的质量块：质量块是固定在探头上的金属块，它的质量和惯性决定了传感器的灵敏度和响应速度。
它具有一定的质量，并且可在振动过程中产生位移。
2. 支撑系统：支撑系统由弹簧和振动传感器质量块之间的连接构成。
弹簧可以提供质量块的支撑和限制位移的作用。
当振动传感器发生位移时，弹簧将产生相应的力，使质量块回复到初始位置。
3. 传感器：传感器是将振动信号转化为电信号的部分。
在震动探头中常使用压电传感器。
当传感器的质量块发生振动时，压电材料会产生电荷，这个电荷可以通过电路被测量，进而获得振动的信息。
震动探头的工作原理可以简单归纳为：当外部激励引起振动时，质量块会在弹簧的作用下发生相对位移，产生电荷变化，进而通过传感器转化为电信号。
通过测量这个电信号的特性，如振幅、频率和相位等，我们可以获得振动的参数，用于分析和监测系统中的振动情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动传感器RPI-1031 1、外形尺寸
2、内部结构
3、VOUT1和VOUT2四种状态输出的工作原理
1.通过光学原理实现，内部有发光二极管一个，光敏接收三极管两个；另外有一颗圆柱型的遮光物，如图所示。
2.通过圆柱型遮光物实现遮挡发光二极管和光敏接收管来检测RPI-1031 当前所处的状态。
3.当RPI-1031 处于如图所示的状态时，发光二极管被遮光物遮挡，两颗光敏接收三极管接收不到光线，处于关断状态，对应输出低电平，两个VOUT1和VOUT2口输出都是低电平。
4.当RPI-1031 转动处于如图所示的状态后，其中一个光敏三极管被遮挡，发光
二极管发出的光线只有上面那个光敏三极管能接收到，也就是说上面的光敏三极管导通，下面那个光敏三极管关断，这样两个VOUT1和VOUT2口输出一个是高电平，一个是低电平。
5.当RPI-1031 继续转动处于如图状态后，遮光物没有遮挡，二极管发光，两个光敏三极管都能接收到，这样都能导通，VOUT1和VOUT2口输出的都是高电平。
6.当RPI-1031 再继续转动处于如图状态，这个状态和4中描述的正好相反，两个VOUT1和VOUT2口输出的高低电平互换。
