公路桥梁墩身、墩台帽及盖梁施工方案

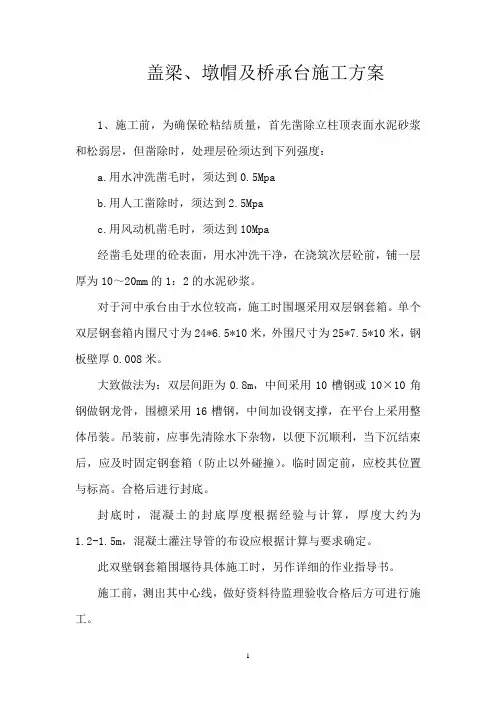

盖梁、墩帽及桥承台施工方案
盖梁、墩帽及桥承台施工方案1、施工前，为确保砼粘结质量，首先凿除立柱顶表面水泥砂浆和松弱层，但凿除时，处理层砼须达到下列强度：a.用水冲洗凿毛时，须达到0.5Mpab.用人工凿除时，须达到2.5Mpac.用风动机凿毛时，须达到10Mpa经凿毛处理的砼表面，用水冲洗干净，在浇筑次层砼前，铺一层厚为10～20mm的1：2的水泥砂浆。
对于河中承台由于水位较高，施工时围堰采用双层钢套箱。
单个双层钢套箱内围尺寸为24*6.5*10米，外围尺寸为25*7.5*10米，钢板壁厚0.008米。
大致做法为：双层间距为0.8m，中间采用10槽钢或10×10角钢做钢龙骨，围檩采用16槽钢，中间加设钢支撑，在平台上采用整体吊装。
吊装前，应事先清除水下杂物，以便下沉顺利，当下沉结束后，应及时固定钢套箱（防止以外碰撞）。
临时固定前，应校其位置与标高。
合格后进行封底。
封底时，混凝土的封底厚度根据经验与计算，厚度大约为1.2-1.5m，混凝土灌注导管的布设应根据计算与要求确定。
此双壁钢套箱围堰待具体施工时，另作详细的作业指导书。
施工前，测出其中心线，做好资料待监理验收合格后方可进行施工。
2、盖梁、墩帽及桥台钢筋制安根据设计图纸进行钢筋制作，在制作过程中，注意钢筋接头必须设置在内较小处并错开布置，对于焊接接头，在接头长度区段内，同一根钢筋不得有两个接头。
钢筋接头采用双面焊时，焊缝长度不小于5d，两钢筋搭接端部预先折向一侧,使两接合钢筋轴线在一条轴线上。
钢筋骨架拼装时，严格控制骨架位置，骨架的施焊顺序，由骨架的中间至两边对称进行。
先焊下部，后焊上部，每条焊缝一次成活，相邻的焊缝分区对称跳焊，不可顺方向连续施焊。
配置在接头长度区段内的受力钢筋，其焊接接头的截面面积占总截面面积的百分率在受拉区内不得大于50%。
为了保证保护层的厚度，在钢筋骨架与模板之间错开放置适当数量的水泥砂浆垫块，骨架侧面的垫块绑扎牢固。
3、支架模板体系搭设在陆上搭设支架前，先将地面浮土清除、铲平后，用夯实机械将该地面夯实，然后在夯实地面上铺钢跳板，支架支撑在钢跳板上。
桥墩台帽施工方案
桥墩台帽施工方案
一、前言
在桥梁施工中，桥墩台帽是承载桥面荷载并传递到桥墩的关键部位。
因此，桥
墩台帽的施工至关重要。
本文将重点探讨桥墩台帽的施工方案及注意事项。
二、桥墩台帽设计要点
1.结构设计：桥墩台帽应具有足够的承载能力，能够均匀分布桥面荷
载至桥墩上。
2.材料选择：桥墩台帽通常采用混凝土或钢结构，需根据实际情况选
择合适的材料。
3.防水防腐：桥墩台帽的表面需做好防水防腐处理，以延长使用寿命。
三、施工方案
1.材料准备：根据设计要求，准备所需材料，包括混凝土、钢筋等。
2.模板安装：根据设计图纸，搭建桥墩台帽的模板，确保模板结构牢
固。
3.钢筋绑扎：按照设计要求，在模板内部搭设好钢筋骨架并进行绑扎。
4.混凝土浇筑：将预先调配好的混凝土倒入模板中，注意控制浇筑速
度和质量。
5.养护：待混凝土凝固后，进行适当的养护工作，以确保桥墩台帽的
强度和稳定性。
四、施工注意事项
1.质量控制：严格按照设计要求执行施工，确保施工质量。
2.安全防护：施工过程中要加强安全意识，做好安全防护工作，避免
发生意外。
3.审图验收：施工完成后，应及时进行审图验收，确保符合相关标准
和规范要求。
五、结语
桥墩台帽的施工是桥梁建设中不可或缺的环节，只有严格按照施工方案和要求进行施工，才能确保桥梁的安全性和稳定性。
希望本文所述内容能对相关从业人员在桥梁施工中有所帮助。
桥梁墩台、盖梁施工方案
桥梁墩台、盖梁施工方案1.引言在桥梁建设中，桥梁墩台、盖梁的施工是整个工程中至关重要的环节之一。
墩台作为桥梁的承重支撑点，承受桥梁的荷载传递和分配；而盖梁则是桥梁的横向支撑构件，连接桥墩台，承载桥面荷载，起到桥梁整体承载的作用。
因此，设计合理的施工方案对于桥梁的安全性和稳定性至关重要。
2. 墩台施工方案2.1 施工工艺在进行墩台的施工过程中，首先需要进行基础处理工作，包括地基处理、基础地脚架的搭建等。
接着，使用模板进行浇筑混凝土，同时注意混凝土的浇筑方式和振捣工作，确保混凝土的均匀密实。
最后，进行固定和拆模等后续工作。
2.2 安全措施在墩台的施工过程中，必须严格遵守安全操作规程，确保现场安全。
施工过程中需要做好防护网的设置，保证施工人员的安全，并严格控制现场人员的数量，避免发生安全事故。
3. 盖梁施工方案3.1 施工工艺盖梁的施工需要在墩台上方搭设模板支架，然后进行混凝土的浇筑。
在浇筑混凝土的过程中，需要注意混凝土的均匀性和密实性，同时要做好振捣工作，确保混凝土品质。
最后，进行固定和拆模等后续工作。
3.2 安全措施盖梁的施工过程中，同样需要严格遵守安全操作规程，保证现场安全。
在搭设模板支架的过程中要做好固定作业，确保支架的稳定性。
同时，施工现场需要设置警示标识，提醒相关人员注意安全。
4. 总结桥梁墩台、盖梁的施工是桥梁建设中的重要环节，设计合理的施工方案对于桥梁的安全性和稳定性至关重要。
在施工过程中，必须严格遵守安全操作规程，保证施工现场的安全。
只有这样，才能保证桥梁施工的顺利进行，为桥梁的使用和运行提供可靠的保障。
桥梁施工方案之三： 墩身、墩台帽及盖梁施工方案
桥梁施工方案之三：墩身、墩台帽及盖梁施工方案
随着城市交通发展的需求不断增长，桥梁建设在城市交通规划中起着举足轻重
的作用。
而桥梁的施工方案对于桥梁的质量和安全性至关重要。
本文将详细探讨桥梁施工过程中墩身、墩台帽以及盖梁的施工方案。
墩身施工方案
墩身是桥梁中的支撑结构，承受桥梁上部结构和荷载传递到桥墩基础的重要组
成部分。
墩身施工的关键在于混凝土的浇筑，一般采用模板支撑浇筑的方法。
首先，在墩基础顶部安装模板，然后进行混凝土的浇筑，待混凝土达到设计要求后拆除模板，进行后续的养护工作。
墩台帽施工方案
墩台帽是墩身上部横向的连接部分，可起到支撑和传递上部结构荷载的作用。
墩台帽施工首先需要在墩身上方安装支撑结构，然后进行混凝土的浇筑。
在浇筑过程中需要注意混凝土的坍塌问题，通常会采用振捣浇筑技术来保证混凝土的密实性和抗压强度。
盖梁施工方案
盖梁是桥梁的上部结构，是车辆行驶的平台，也是整个桥梁的承载结构。
在盖
梁施工过程中，首先需要进行预应力张拉工序，然后安装预制梁段，通过钢筋连接和固定来形成整体结构。
最后进行混凝土浇筑和养护工作，最终形成完整的桥梁盖梁结构。
总的来说，桥梁的施工是一个复杂的系统工程，涉及到多个工序和环节，每一
个细节都需要严格执行，以确保桥梁的质量和安全性。
同时，在施工过程中需要根据具体条件和需求进行合理的方案设计和调整，确保施工进度和质量达到要求。
希望以上关于墩身、墩台帽以及盖梁施工方案的内容能为相关从业人员提供一
定的参考和借鉴，促进桥梁施工工程的顺利进行。
公路桥梁墩台施工方案及方法
公路桥梁墩台施工方案及方法1、墩台身施工方法(1)施工前，凿除基础、承台与墩台身结合部位表层砂浆，定出墩台身位置。
墩台身钢筋在加工棚集中下料，现场绑扎成型，用吊车配合安装，墩身钢筋与基础预留联接筋焊接。
脚手架采用钢管脚手架搭设。
(2)中低墩柱采用定型钢模一次浇筑成型，模板用吊车安装，柱模四周用缆风绳对拉。
混凝土采用混凝土灌车运输，输送泵入模，水平分层连续浇筑，混凝土灌注完毕后，顶面混凝土应高出设计标高3～5cm，采用塑料薄膜包裹保水养护。
(3)柱式墩设有墩中系梁的墩身分两次浇筑，先浇筑上系梁以下的部分，后浇筑系梁以上的部分，系梁采用抱箍承重支架完成。
施工时水平分层进行，浇筑到距模板上口不少于10～15cm的位置为止，排柱式墩身，各立桩应保持一致。
混凝土强度达到0.2-0.5MPa后，方可脱侧模，承重底模待混凝土强度达到设计强度标准值的75%后，方可拆除。
已浇混凝土及时采用塑料薄膜包裹保水养护。
下一节模板在已浇混凝土强度达到10～15MPa后，才可用吊车配合支立。
施工中应严格控制墩身的竖直度和浇筑处桥墩顶面的偏心，施工到系梁位置时应安排系梁施工。
2、墩台帽施工方法(1)墩身系梁和柱式墩墩帽采用抱箍支承的现浇托架施工。
抱箍与墩柱之间设置橡胶夹层增大摩擦力，抱箍安装后，用吊车将I400a型钢吊到抱箍两侧的牛腿上，两侧用螺栓连成平面框架，依靠墩身定位，再用I100工字钢搭设底模平台并安装底模。
(2)肋式台台帽采用穿心螺杆锚固1400a型钢作为支架施工方案。
穿心螺杆Φ50mm、材质为45号钢。
穿心螺杆安装后，吊车将工字钢吊起并穿在螺杆中，工字钢用螺栓连成平面框架，紧贴墩身，用I100工字钢搭设底模平台并安装底模。
(3)U台台帽及背墙搭设支架现浇施工。
(4)钢筋在加工棚下料制成排架，凿除墩台身高出的混凝土、测量放样定出墩台帽纵横轴线后，用吊车逐片起吊，在底模上绑扎、安装。
钢筋安装结束后吊装组拼侧模，侧模以对拉螺杆拉紧，用缆风绳调节模板垂直度，侧模顶口加设定位撑杆。
公路桥梁墩身墩台帽及盖梁施工方案
公路桥梁墩身墩台帽及盖梁施工方案一、方案背景公路桥梁是公路交通的重要组成部分，而桥梁的墩身、墩台帽及盖梁构造是桥梁的重要部分。
为了确保公路桥梁的安全运营，需要对其进行施工方案的制定。
本方案旨在介绍公路桥梁墩身、墩台帽及盖梁的施工方案。
二、施工准备1.材料准备：购买合格的钢筋、混凝土及其他相关材料。
2.设备准备：准备起重机械、混凝土搅拌机及相关工具。
3.施工人员：招募合格的施工人员，包括经验丰富的工程师、技术人员及操作工人。
4.施工图纸：根据设计要求准备好桥梁的施工图纸，以便指导施工工作。
三、施工步骤1.墩身施工：(1)根据施工图纸确定墩身的形状和尺寸，并搭建合适的脚手架。
(2)按照设计要求，进行模板安装和钢筋绑扎。
(3)配置混凝土，并进行浇筑，控制浇筑的速度和厚度。
(4)按照混凝土凝固的要求，对墩身进行养护，以保证其强度和稳定性。
2.墩台帽施工：(1)在墩身的顶端安装适当尺寸的模板，并进行钢筋绑扎。
(2)配置混凝土，并在墩身的顶端进行浇筑。
(3)保持施工过程中的水平度和光滑度，以保证墩台帽的稳定性和美观度。
3.盖梁施工：(1)搭建适当的脚手架，用于支撑盖梁。
(2)按照设计要求，安装预制好的盖梁，保持其水平度和位置的准确性。
(3)对盖梁进行固定，包括钢筋的焊接和混凝土的浇筑。
(4)控制混凝土的浇筑速度和厚度，以保证盖梁的强度和稳定性。
(5)对盖梁进行养护，确保其能承受正常的荷载和运行。
四、安全措施1.施工现场需设置安全警示标志，提醒过往车辆和行人注意施工区域。
2.操作工人需佩戴安全帽、防护服等个人防护装备。
3.对施工现场进行定期检查，确保施工材料和设备正常使用。
4.在施工过程中，严格按照设计要求进行施工，禁止擅自更改施工方案。
5.保持施工现场的清洁整齐，避免杂物堆放和碰撞事故的发生。
五、总结通过本方案的实施，可以保证公路桥梁墩身、墩台帽及盖梁的施工质量和安全性。
在施工过程中，需严格按照设计要求进行施工，并采取相应的安全措施。
桥梁盖梁、台帽施工方案
目录一、工程大要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2二、施工依照⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3三、施工前准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3四、资源配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4五、工期安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8六、施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9七、工期保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14八、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16九、安全生产和文明施工保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17盖梁、台帽施工方案一、工程大要S235 湖南路北延长线路面大中桥工程，全长，起点位于张店东外环与中润大道路口北侧，向北先后与 G309张店至辛店段、民祥路、民和路平交，上跨济青高速公路，穿越傅山工业园区，上跨铁源铁路专用线和侯庄路，终点接桓台东外环。
路面宽23m，路基宽。
1.1 上跨侯庄路立交桥工程上跨侯庄路立交桥跨径为4-16m，中心桩号 K9+567，起点桩号，终点桩号，全长，交角 100°，上部结构采纳先张法预应力混凝土空心板，下部结构采纳柱式墩，肋板式桥台，桩基础。
1.2 上跨铁源铁路立交桥工程铁源铁路分别立交桥中心桩号为K9+279，与在建中的铁源铁路交角为110°设计采纳3-20m 中桥，上部结构为先张法预应力混凝土简支空心板，下部结构为柱式墩、肋板桥台，钻孔灌注桩基础。
1.3 大河南村通道桥工程路线在 k3+907 处与大河南村村内骨干道交织，交织角度为 100 度。
该路为村村通工程大河南村村内骨干道，路基宽度 10m，水泥混凝土路面。
该桥设计采纳 13+16+13 分别立交桥，中心桩号为k3+907，设计交织角度为 100 度。
第二孔越过被交水泥路。
上部结构采纳先张法简支预制预应力混凝土空心板；下部结构采纳柱式墩，组和桥台，钻孔灌注桩基础。
1.4 乌河中桥工程乌河中桥位于路线 K11+240处与乌河交织，交织角度 90 度。
墩柱盖梁施工方案
墩柱盖梁施工方案一、施工前准备工作1.1 工程概述墩柱盖梁施工是在桥梁建设中非常重要的一项工作。
本文就墩柱盖梁施工方案进行详细介绍，以确保施工的顺利进行。
1.2 施工组织设计施工前需要进行合理的组织设计。
根据工程特点和施工条件，组织人员和设备进行科学合理的配置，确保施工操作顺利进行。
1.3 材料准备施工前需要进行充分的材料准备工作，包括混凝土、钢筋等主要材料的采购和进场验收，以及其他辅助材料的准备。
二、施工方案2.1 施工工序墩柱盖梁施工包括墩柱基础施工、墩台施工、柱身施工、柱帽施工和梁体施工等工序。
在施工过程中，要严格按照工序要求进行作业，确保质量和安全。
2.2 墩柱基础施工墩柱基础施工是整个墩柱盖梁施工的第一步，包括基础开挖、布置钢筋和浇筑混凝土等工作。
在施工过程中，要严格按照设计要求进行，保证基础的稳定性和承载能力。
2.3 墩台施工墩柱基础施工完成后，可进行墩台的施工。
首先进行模板搭设和钢筋绑扎，然后进行混凝土浇筑，最后进行养护。
墩台施工时要注意施工现场的安全和施工质量。
2.4 柱身施工柱身施工是墩柱盖梁施工的关键环节。
在柱身施工中，需要完成柱身钢筋的布置、模板搭设和混凝土浇筑。
在模板拆除前需要进行一定的养护，以确保柱身的强度和稳定性。
2.5 柱帽施工柱帽施工是柱身施工之后进行的一项重要工作。
柱帽施工包括模板安装、钢筋的布置和混凝土的浇筑等工作。
要严格按照施工图要求进行操作，保证施工质量。
2.6 梁体施工柱帽施工完成后，可以进行梁体的施工。
梁体施工包括模板安装、钢筋的布置和混凝土的浇筑等工作。
在梁体施工中，要注意施工工艺和质量要求，确保梁体的稳定性和承载能力。
三、质量控制3.1 施工质量检验在施工过程中，要进行全面的质量检验。
对于墩柱基础、墩台、柱身、柱帽和梁体等施工过程，要进行质量检查，确保符合设计要求和相关标准。
3.2 施工质量管理施工中要进行全面的质量管理。
要加强施工现场的管理，在施工过程中要注意质量控制和安全问题，以确保施工质量和工期的进展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墩身、墩台帽及盖梁施工方案
1、墩柱采用搭架立模
在承台上将立柱或肋柱部位凿去上面浮浆，以使承台与立柱接合面良好，处理好立柱或肋柱预埋钢筋。
在承台上测量放样出立柱或肋柱中心点、纵、横轴线。
弹出立柱模板位置线。
2、盖梁及台帽
立柱浇时要事先预埋ф120的通孔，预埋位置要准确，便于盖梁立底模，待墩柱强度达到规范要求后，才可以进行盖梁施工准备工作，测量放样出立柱、台身中心点、盖梁台帽中心轴线。
墩柱顶面要凿毛。
3、模板制作
墩柱模板采用定型钢模板；模板拼装必须保证足够的强度和刚度，并保证板央的平整度满足技术规范要求，对模板的固定要牢固可靠；盖梁底模采用在工字钢上先铺设一排方木（10×10cm），间距为80cm，上方利用木模加钢板，其中木模厚度不小于2.5cm，钢板厚度不小于3mm，边模采用大块组合钢模，背面加槽钢支撑，以提高边模的强度和刚度，拼装好后整体吊至施工现场，进行安装。
4、钢筋制作与安装
①钢筋加工
钢筋在加工场地集中加工，钢筋原材进场要通过试验，合格后方能投入使用，钢筋焊接试验室要按频率进行抽检。
严格按图纸下料，加工成型好的钢筋按规格、长度堆放整齐，并注意防雨、防锈。
最后集体运至现场绑扎、成型。
钢筋加工时，还应着重注意以下几点：
◆钢筋表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净；
◆应避免在结构的最大应力处设置接头，并应尽可能使接头交错排列，接头间距互错开的距离大于50cm；
◆焊接点与弯曲处的间距应大于10d（d为钢筋直径）；
◆焊接时存留的焊渣应除去。
②布筋
墩柱钢筋施工时，墩柱钢筋笼吊装时对位要准确，采用垂线法定位，中心点误差控制在2cm内，墩柱边侧的保护层利用垫块来保证；
盖梁、台帽钢筋施工时，钢筋弯曲要符合规范要求，尽量避免在接头处弯起钢筋。
盖梁、台帽底面、边侧的保护层利用垫块来保证。
主筋、箍筋间距要依据图纸要求进行。
焊接时焊接处焊渣要敲掉方能进行绑扎、安装。
同时要注意预埋件的设置。
5、立模
墩柱模板由于采用定型钢模板，用吊机吊装后，要检查其中定位垂直度，为控制其中心位置，可在立柱钢筋底部先对模板定位，垂直度用吊锤检查。
盖梁模板运至现场后，在现场先将底模吊至工字钢上，注意接缝及模板两边与中心轴线的距离，再安装边模板，吊装前涂刷脱模剂，然后用吊车按顺序将各边模板吊起进行整体拼装，为保证模板的整体稳定，模板整体拼装后，安装加劲和对拉螺杆，外用拉锚固定盖梁、台帽整体位置，拼装模板时还应注意保证拼缝的密封性和钢筋骨架的保护层，防止漏浆和露筋。
台帽背墙模板应特别注意纵向支撑或拉条的刚度，防止灌注混凝土时鼓肚，侵占梁端空隙。
6、砼浇筑及养护
浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，符合设计要求后，方可进行砼浇注。
模板内的杂物、积水和钢筋上的污垢应清理干净。
模板如有缝隙，应用海绵或泡沫填塞严密。
浇筑混凝土前，模板内面要涂刷脱模剂，砼浇注前检查混凝土的均匀性的坍落度，按设计要求控制坍落度。
混凝土应按一定的厚度、顺序、和方向分层浇筑。
应在下层混凝土初凝或能重塑前浇筑完上层混凝土，分层应水平，分层厚度不宜超过30cm。
墩柱浇筑时，砼自由下落高度一般不宜超过2m，以防发生离析。
否则应通过串筒、溜槽等设施卸浇混凝土；
在每层混凝土浇筑过程中，随混凝土的灌入及时采用插入式振动棒振捣。
振动棒振动移动间距不超过振动棒作用半径的1.5倍；振捣过程中，振动棒与模板间距保持5-10cm，并避免碰撞钢筋，不得直接或间接地通过钢筋施加振动。
振捣上层混凝土时，振动棒应插入下层混凝土出现较大的气泡。
对每一振动部位，必须振动到该部位混凝土密实为止。
密实的标志是混凝土停止下沉、不再冒出气泡、表面呈现平坦、泛浆。
浇筑混凝土过程中，设专人检查支架、模板、钢筋和预埋件，当发现有松动、变形、移位时，应及时处理。
浇筑完毕时，要进行收浆，并及时向表面洒水养护（水质与拌和用水相同），洒水养护时间一般为7d。
当承台与流动性地表水或地下水接触时，应采取防水措施，混凝土在浇筑后7d不受水的冲刷侵袭；混凝土强度达到2.5Mpa前，不得使其承受各种外加荷载。
7、拆模
混凝土浇筑完成后，待其强度达到规范要求后，拆除模板，拆除的模板必须立即进行清理和修整，涂上脱模剂，转到下个结构物施工。
非承重侧模板在混凝土强度能保证拆模时不损坏表面及棱角，一般以混凝土强度达到2.5Mpa为准。
承台拆除模板后基坑还必须及时进行回填，回填时保证基底无渗漏无积水，回填土必须符合要求。
盖梁、台帽可先拆边模，底模须混凝土达到70%强度后方可拆除。
