消防喷淋系统沟槽式管件图例
消防喷淋系统沟槽式管件图例
沟槽式配件008、009型大小头011、012型异径三通013型偏心大小头007型单片法兰
015型法兰短管
开孔式接头301、302型机械
三通短管法兰丝接法兰
单片法兰90°弯头45°弯头22.5°弯头11.5度弯头沟槽机械三通螺纹机械三通小机械三通沟槽机械四通螺纹机械四通
正三通
沟槽异径三通螺纹异径三通
正四通沟槽异径四通
资料来源：https:///p/304939402
刚性沟槽接头变径沟槽接头挠性沟槽接头快换接头短管法兰丝接法兰单片法兰90°弯头45°弯头22.5°弯头11.5度弯头沟槽机械三通螺纹机械三通小机械三通沟槽机械四通
螺纹机械四通正三通
沟槽异径三通螺纹异径三通
正四通
沟槽异径四通盲片沟槽异径管螺纹异径管沟槽偏心异径管
螺纹偏心异径管变经挠性卡箍轻型刚性卡箍刚性卡箍重型挠性卡箍
挠性卡箍高经法兰沟槽法兰22.50度弯头450度弯头轻型90度弯头轻型三通三通90度弯头90度异经弯头11.25度弯头管帽内丝三通异经三通螺纹式机械三通
沟槽式机械三通小机械三通
异经四通内丝四通正四通
沟槽式机械四通螺纹式机械四通沟槽内螺纹式异经管固沟槽式异经管固偏心沟槽内螺纹式异经
管固
沟槽外螺纹式异经管固偏心沟槽式异经管固90s 1301GS 180开孔机滚槽机刚性沟槽接头挠性沟槽接头
001斜口型刚性接头101平口型挠性接头LIFLEX平口型挠性接头快换接头LIGID阴阳口型刚性接
头
001斜口型刚性接头101平口型挠性接头LIFLEX平口型挠性接头变径沟槽接头LIGID阴阳口型刚性接
头
沟槽异径管螺纹异径管沟槽偏心异径管螺纹偏心异径管LIGID阴阳口型刚性接
头
001斜口型刚性接头101平口型挠性接头LIFLEX平口型挠性接头沟槽式配件008、009型大小头
011、012型异径三通013型偏心大小头
007型单片法兰015型法兰短管开孔式接头
301、302型机械三通变经挠性卡箍轻型刚性卡箍刚性卡箍重型挠性卡箍挠性卡箍高经法兰沟槽法兰22.50度弯头450度弯头
轻型90度弯头轻型三通三通90度弯头90度异经弯头
11.25度弯头管帽内丝三通异经三通螺纹式机械三通
沟槽式机械三通小机械三通异经四通内丝四通正四通
沟槽式机械四通螺纹式机械四通沟槽内螺纹式异经管固沟槽式异经管固偏心沟槽内螺纹式异经
管固
沟槽外螺纹式异经管固偏心沟槽式异经管固90s 1301GS。
消防系统图例说明
火灾报警系统图例说明
图例 名 称 图例 名 称 图例
ZM
PYJ
名
称
S
感烟探测器 感温探测器 手动报警模块 总线隔离器
非消防电源控制 箱 排烟风机控制箱 厂区消防水泵控 制箱 喷淋加压泵控制 箱
XFB PLB
KTD WYB
火灾扬声器
消防栓报警按钮 单输入模块 信号阀
双输入双输出模块
双动作切换模块 防火阀（70℃） 排烟防火阀 （280℃）
空调机
稳压泵控制箱 消防电话模块 消防电话分机
火灾报警系统图例说明
图例 名 称 图例 名 称
XH ZP SM YL L
消防给水管 消防自动喷水灭火给水管
消防水泵结合器 室内单口消火栓
水幕灭火给水管
雨淋灭火给水管 水流指示器
室内双口消防火栓
室外消防火栓 自动喷洒头平面图（开式、 闭式）
湿式报警阀——系统
雨淋阀——系统 水力警铃
自动喷洒头系统图（开式）
自动喷洒头系统图（闭式 下喷） 自动喷洒头系统图（闭式 上喷）

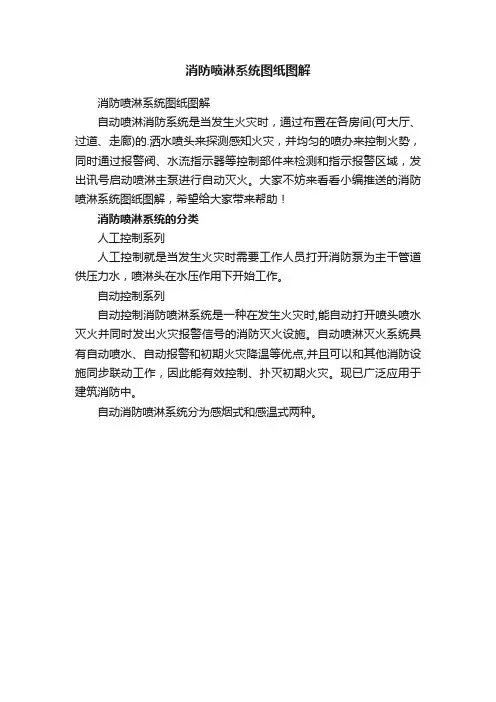

消防喷淋系统图纸图解
消防喷淋系统图纸图解
消防喷淋系统图纸图解
自动喷淋消防系统是当发生火灾时，通过布置在各房间(可大厅、过道、走廊)的.洒水喷头来探测感知火灾，并均匀的喷办来控制火势，同时通过报警阀、水流指示器等控制部件来检测和指示报警区域，发出讯号启动喷淋主泵进行自动灭火。
大家不妨来看看小编推送的消防喷淋系统图纸图解，希望给大家带来帮助！
消防喷淋系统的分类
人工控制系列
人工控制就是当发生火灾时需要工作人员打开消防泵为主干管道供压力水，喷淋头在水压作用下开始工作。
自动控制系列
自动控制消防喷淋系统是一种在发生火灾时,能自动打开喷头喷水灭火并同时发出火灾报警信号的消防灭火设施。
自动喷淋灭火系统具有自动喷水、自动报警和初期火灾降温等优点,并且可以和其他消防设施同步联动工作，因此能有效控制、扑灭初期火灾。
现已广泛应用于建筑消防中。
自动消防喷淋系统分为感烟式和感温式两种。
消防水喷淋系统工作原理
重庆远洋消防设备工程有限公司
干式系统
• 警戒状态时配水管道内充满用于启动系统的有压气体的闭式
系统。 在干式系统中，传递火警信号的介质， 由有压水转换为压 缩空气，因此可消除环境温度对管道内充水的影响。系统启 动时必须经过管道排气充水过程后，才能开始喷水。在干式 系统延迟喷水的时间内， 火灾将得以继续蔓延，使灭火难 度增大，因此导致其灭火效能低于湿式系统。通过控制干式 系统配水管道的排气充水时间，可以把握闭式喷头开放后的 延迟喷水时间。干式系统应配置干式报警阀组和保持配水管 道内充气压力的补气装置(通常为空气压缩机及其压力控制 装置)。干式报警阀的加速器，用于保证干式报警阀的快速 开启，为了尽快排尽配水管道内的压缩空气，配水管道应设 置快速排气阀，并应在快速排气阀的入口， 设置警戒状态 时封闭管道的电动阀。
重庆远洋消防设备工程有限公司
湿式系统
• 准工作(或称“戒备”、“警戒”)状态时管道内充满用于启动系统的有压水的闭式系
统。 湿式系统由闭式喷头、水流指示器、湿式报警阀组、供水设施、稳压设施、末端试水 装置及连接管道等组成。连接管道包括短立管、配水支管、配水管、配水干管， 以及 水泵的吸水管和供水管等。湿式报警阀组由水流控制阀、湿式报警阀、延迟器、压力 开关、水力警铃，以及压力表、过滤器、试验阀以及安全阀(或称泄压阀)等组成。水 流指示器与压力开关的动作信号输入火灾报警器。系统的供水泵应自动启动。 依靠闭式喷头受热时可自动开启喷水的技术特点，系统可自动控制喷头的开放时间和 对火灾部位的局部范围洒水灭火，并在灭火过程中，根据开放喷头的灭火效果， 自动 控制开放喷头的数量，达到控制喷水面积的目的。一次灭火过程中保持喷水强度的系 统最大喷水范围，体现系统的最大灭火能力。 自动喷水灭火系统用于扑救初期火灾。系统有限的喷水强度和喷水面积，不能控制进 入猛烈燃烧阶段的火灾。 综上所述，系统控火灭火的有效性，取决于闭式喷头的开放时间和投入的灭火能力。 灭火能力体现在两个方面，即：抑制燃烧的喷水强度和覆盖起火范围的喷水面积。所 以，系统的设计，首先应保证闭式喷头响应火灾的灵敏性， 使之在初期火灾阶段被热 烟气流驱动，在此基础上应保证喷头开放后立即持续喷水和在喷水范围内保持足够的 喷水强度。 此类系统的一大弱点，是喷水容易受障碍物的阻挡而不能顺利到达起火部位，因此必 须在同时考虑喷水彳艮难避免受阻的因素后，确定系统的最大喷水范围，即作用面积。 闭式喷头在初期火灾适时开放，并且系统的洒水完全覆盖起火范围，喷水强度大于灭 火需求的水量时，系统没有理由不能灭火。当系统的喷水因“受阻”而不能送达燃烧 面时，将影响灭火能果。
给排水及消防水图例
表3.0.2 管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。
表3.0.3 管道连接
3.0.4管件的图例宜符合表3.0.4的要求。
表3.0.4 管件
3.0.5阀门的图例宜符合表3.0.5的要求。
表3.0.5 阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。
表3.0.6 给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。
表3.0.7 消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。
表3.0.8 卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。
表3.0.9 小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。
表3.0.10 给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。
表3.0.11 仪表。
给排水及消防水图例
1 / 142 / 143 / 14表3.0.2 管道附件序号名称图例备注1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。
如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。
表3.0.3 管道连接序号名称图例备注1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。
表3.0.4 管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。
表3.0.5 阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。
表3.0.6 给水配件序号名称图例备注1 放水龙头左侧为平面，右侧为系统2 皮带龙头左侧为平面，右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头3.0.7 消防设施的图例宜符合表3.0.7的要求。
管道、阀门图例
表3.0.1 管道图例
3.0.2管道附件的图例宜符合表3.0.2的要求。
表3.0.2 管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。
表3.0.3 管道连接
3.0.4管件的图例宜符合表3.0.4的要求。
表3.0.4 管件
3.0.5阀门的图例宜符合表3.0.5的要求。
表3.0.5 阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。
表3.0.6 给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。
表3.0.7 消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。
表3.0.8 卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。
表3.0.9 小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。
表3.0.10 给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。
表3.0.11 仪表。
管道敷设的方式及要求
管道敷设的方式及要求1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。
a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。
架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。
架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。
按支架的高低可分为低支架、中支架和高支架三种敷设类型。
管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。
b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。
管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。
c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。
按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。
2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。
管道沿墙、梁、柱及楼板暴露敷设称为明装。
明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。
管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。
暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。
无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。
3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。
消防图例
15
水炮灭火给水管
16
干式报警阀
17
水炮
18
湿式报警阀
19
预作用报警阀
20
遥控信号阀
21
水流指示器
22
水力警铃
23
雨淋阀
24
末端测试阀
25
自动排气阀
26
浮球阀
27
止回阀
28
消声止回阀
29
电磁阀
30
蝶阀
31
闸阀
32
截止阀
33
电动阀
34
减压阀
35
偏心异径管
36
软接头37减压源自板38水泵注：分区管道用加注角标方式表示：如XH1、XH2、ZP1、ZP2、zp0、XH0……。
消防设施图例
序 号
名 称
图 例
备 注
1
消火栓给水管
2
自动喷水灭火给水管
3
室外消火栓
4
室内消火栓(单口)
白色为开启面
5
室内消火栓(双口)
6
水泵接合器
7
自动喷洒头(开式)
8
自动喷洒头(闭式)
下喷
9
自动喷洒头(闭式)
上喷
10
自动喷洒头(闭式)
上下喷
11
侧墙式自动喷洒头
12
侧喷式喷洒头
13
雨淋灭火给水管
14
消防系统图例说明
湿式报警阀——系统
雨淋阀——系统 水力警铃
自动喷洒头系统图（开式）
自动喷洒头系统图（闭式 下喷） 自动喷洒头系统图（闭式 上喷）
消防系统图例说明
火灾报警系统图例说明
图例 名 称 图例 名 称 图例
ZM
PYJ
名
称
S
感烟探测器 感温探测器 手动报警器 手动报警按钮（带插孔）
P
压力开关 水流指示器 单输入模块 总线隔离器
非消防电源控制 箱 排烟风机控制箱 厂区消防水泵控 制箱 喷淋加压泵控制 箱
XFB PLB
KTD WYB
火灾扬声器
消防栓报警按钮 单输入模块 信号阀
双输入双输出模块
双动作切换模块 防火阀（70℃） 排烟防火阀 （280℃）
空调机
稳压泵控制箱 消防电话模块 消防电话分机
火灾报警系统图例说明
图例 名 称 图例 名 称
XH ZP SM YL L
消防给水管 消防自动喷水灭火给水管
消防水泵结合器 室内单口消火栓
水幕灭火给水管
