哈工大考题钢结构基本原理及设计模拟试题一：
2008哈工大春季钢结构试题
2008哈⼯⼤春季钢结构试题哈⼯⼤2008 年春季学期钢结构基本原理及设计试题⼀、填空题：(每空1分，共20分)1、计算结构或构件的强度、稳定性以及连接的强度时，应采⽤荷载的值；计算疲劳时，应采⽤荷载的值。
2、钢材Q235B 中，235代表，按脱氧⽅法该钢材属于钢。
3、对于普通碳素钢，随含碳量的增加，钢材的屈服点和抗拉强度，塑性和韧性，焊接性能。
4、当采⽤三级质量受拉斜对接焊缝连接的板件，承受轴⼼⼒作⽤，当焊缝轴线与轴⼼⼒⽅向间夹⾓满⾜，焊缝强度可不计算。
5、钢材的选⽤应根据结构的重要性、、等因素综合考虑，选⽤合适的钢材。
6、钢材受三向同号拉应⼒作⽤，数值接近，即使单项应⼒值很⼤时，也不易进⼊状态，发⽣的破坏为破坏。
7、某梯形钢屋架，屋脊处应设性系杆，该系杆按杆设计。
8、轴⼼受压柱的柱脚底板厚度是按底板的受⼒⼯作确定的。
9、如下图突缘式⽀座加劲肋，应按承受⽀座反⼒的轴⼼受压构件计算梁平⾯外（绕Z 轴）稳定，钢材Q235钢，此受压构件截⾯⾯积值为，其长细⽐为。
1120010试题：钢结构基本原理及设计班号：姓名：10、格构式轴⼼受压构件绕虚轴的稳定计算采⽤换算长细⽐是考虑的影响。
11、实腹式单向偏⼼受压构件的整体稳定，分为弯矩的稳定和弯矩的稳定。
⼆、单项选择题(每题2分，共16分)1、对于Q235钢板，其厚度越⼤。
A. 塑性越好B. 韧性越好C. 内部缺陷越少D. 强度越低2、如图采⽤C 级普通螺栓连接，最危险螺栓为。
A. 1 B. 3 C. 2或4 D. 53、⼯字形截⾯轴⼼受压构件,翼缘外伸部分的宽厚⽐'/(100.1b t λ≤+式中的λ是。
A.构件绕强⽅向的长细⽐B.构件两个⽅向的长细⽐平均值C.构件两个⽅向的长细⽐较⼤值 N4、单向受弯构件的抗弯强度/()x x nx M W f σγ=≤ 其中 1.05x γ=时,为使翼缘不先失去局部稳定, 翼缘外伸部分的宽厚⽐b`/t 为。
A .B.C.D. 5、已知焊接⼯字形截⾯简⽀梁，承受均布荷载作⽤,钢材Q235，fy =235N/mm 2，并在⽀座设置⽀承加劲肋，梁腹板⾼度900mm ，厚度12mm ，要求考虑腹板稳定性，则。

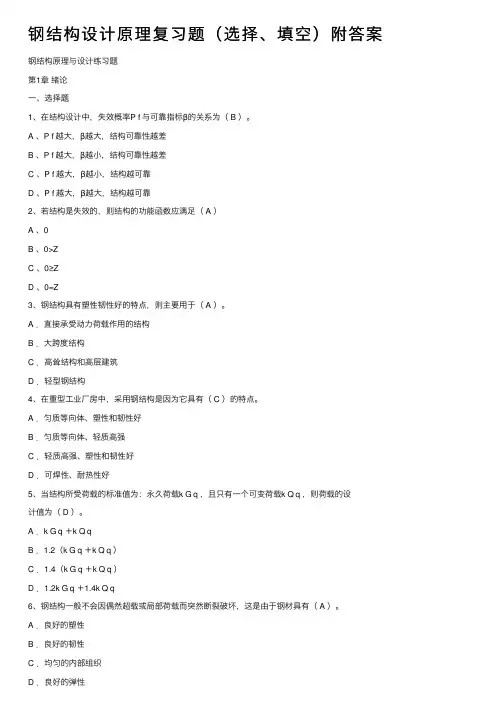

钢结构设计原理复习题（选择、填空）附答案
钢结构设计原理复习题（选择、填空）附答案钢结构原理与设计练习题第1章绪论⼀、选择题1、在结构设计中，失效概率P f 与可靠指标β的关系为（ B ）。
A 、P f 越⼤，β越⼤，结构可靠性越差B 、P f 越⼤，β越⼩，结构可靠性越差C 、P f 越⼤，β越⼩，结构越可靠D 、P f 越⼤，β越⼤，结构越可靠2、若结构是失效的，则结构的功能函数应满⾜（ A ）A 、0B 、0>ZC 、0≥ZD 、0=Z3、钢结构具有塑性韧性好的特点，则主要⽤于（ A ）。
A ．直接承受动⼒荷载作⽤的结构B ．⼤跨度结构C ．⾼耸结构和⾼层建筑D ．轻型钢结构4、在重型⼯业⼚房中，采⽤钢结构是因为它具有（ C ）的特点。
A ．匀质等向体、塑性和韧性好B ．匀质等向体、轻质⾼强C ．轻质⾼强、塑性和韧性好D ．可焊性、耐热性好5、当结构所受荷载的标准值为：永久荷载k G q ，且只有⼀个可变荷载k Q q ，则荷载的设计值为（ D ）。
A ．k G q ＋k Q qB ．1.2（k G q ＋k Q q ）C ．1.4（k G q ＋k Q q ）D ．1.2k G q ＋1.4k Q q6、钢结构⼀般不会因偶然超载或局部荷载⽽突然断裂破坏，这是由于钢材具有（ A ）。
A ．良好的塑性B ．良好的韧性C ．均匀的内部组织D ．良好的弹性7、钢结构的主要缺点是（ C ）。
A 、结构的重量⼤B 、造价⾼C 、易腐蚀、不耐⽕D 、施⼯困难多8、⼤跨度结构常采⽤钢结构的主要原因是钢结构（B）A.密封性好B.⾃重轻C.制造⼯⼚化D.便于拆装⼆、填空题1、结构的可靠度是指结构在规定的时间内，在规定的条件下，完成预定功能的概率。
2、承载能⼒极限状态是对应于结构或构件达到了最⼤承载⼒⽽发⽣破坏、结构或构件达到了不适于继续承受荷载的最⼤塑性变形的情况。
3、建筑机械采⽤钢结构是因为钢结构具有以下特点：1）______强度⾼、⾃重轻__________、2）_____塑性、韧性好_______________，3）______材质均匀、⼯作可靠性⾼______________。
哈尔滨工业大学钢结构基本原理及设计模拟试题(答案)-.doc
哈尔滨工业大学钢结构基本原理及设计模拟试题(答案):。
模拟试题3:一、填空(每空1分，共22分)1.钢结构防腐蚀的常用方法有_ _ _ _ _ _和_ _ _ _ _ _。
[点击查看答案]答:涂防腐漆和混凝土包装2.测量钢在动态载荷下抗脆性破坏能力的指标是_ _ _ _ _ _。
[点击查看答案]答:冲击韧性3.焊接两个Q235B钢构件时，应选择_ _ _ _ _ _ _ _ _ _ _型焊条。
[点击查看答案]答:E434、钢材在热加工过程中出现裂纹，可能是由于材料中_ _ _ _ _ _元素含量高所致。
[点击查看答案]答:硫5.在《钢结构施工及验收规范》中，焊缝质量检验标准分为_ _ _ _ _ _。
[点击查看答案]答:三6.某连接采用承压螺栓M20，端力矩为40毫米，从结构上看，连接可能会损坏_ _ _ _ _ _。
[点击查看答案]答:冲压剪切损伤7.摩擦型高强度螺栓依靠_ _ _ _ _ _传递力，而_ _ _ _ _ _是承载能力的极限状态。
[点击查看答案]答:克服了板之间的摩擦阻力和摩擦阻力8.轴向压杆具有_ _ _ _ _ _稳定、平衡和强的状态，其稳定性属于_ _ _ _ _ _稳定。
[点击查看答案]答:二，一9.对于具有对称截面的单轴轴心受压构件，如果它在对称主轴周围不稳定，就会发生_ _ _ _ _ _屈曲。
如果它在非对称主轴周围不稳定，它将会弯曲。
[点击查看答案]答:弯曲，扭曲，弯曲10.横梁由Q235制成。
当高宽比h0/tw=100时，应设置_ _ _ _ _ _ _ _ _ _加强辅助装置，以确保腹板的局部稳定性。
当h0/tw=180时，应设置_ _ _ _ _ _ _ _ _ _加强辅助装置。
[点击查看答案]答:水平和垂直11、在梁设计过程中，限制梁的挠度，属于_ _ _ _ _ _极限状态设计方法。
[点击查看答案]答:正常使用12.实心腹板压弯构件的整体失稳形式可分为弯矩作用平面内的_ _ _ _ _ _失稳和弯矩作用平面外的_ _ _ _ _ _失稳。
最新哈工大春季钢结构基本原理及设计试题参考答案
一、填空题：(每空1分，共22分)1、《建筑钢结构焊接技术规程》（JGJ－2002）推荐使用碳当量(或C E) 来衡量低合金钢的焊接性能。
2、硫、磷、氮、氧和氢均为有害元素，其中磷和氮易引起钢材的低温冷脆。
3、影响结构疲劳寿命的最主要因素是构造状态、循环荷载和循环次数。
4、钢材的机械性能指标为屈服强度、抗拉强度、伸长率、冷弯性能、Z向收缩率和冲击韧性。
5、主要焊接结构不能采用Q235 A 级钢，因含碳量不作交货条件，无法保证含碳量。
6、将一块Q235B级钢板与Q345B级钢板通过焊接进行连接时，宜选择E43型焊条。
7、«钢结构设计规范»（GB50017－2003）规定：质量属于三级的焊缝，焊缝的抗拉设计强度等于母材抗拉设计强度的0.85 倍。
8、单轴对称的T形截面轴心受压构件，绕对称轴失稳时易发生弯扭失稳，绕非对称轴时易发生弯曲失稳。
9、轴心受压构件失稳时可能绕两主轴屈曲，设计时应遵循等稳定原则，如进行梯形钢屋架设计时屋架端斜杆应采用不等边角钢长肢相连的截面型式。
10、在轴心受压构件中，确定箱形截面板件满足局部稳定的宽（高）厚比限值的原则是构件应力达到屈服前其板件不发生局部屈曲（或局部屈曲临界应力不低于屈服应力，或不先于屈服），确定工字形截面确定板件宽（高）厚比限值的原则是构件整体屈曲前其板件不发生局部屈曲（或局部屈曲临界应力不低于整体屈曲临界应力或等稳定或不先于整体失稳）。
11、荷载作用点的位置对梁的整体稳定有影响，相对于荷载作用于工字形截面简支梁受拉翼缘，当荷载作用于梁的受压翼缘时，其梁的整体稳定性将降低。
12、某梯形钢屋架，下弦支座处应设置刚性系杆，该系杆需要按受压杆设计。
13、 某工字形组合截面简支梁，若腹板的高厚比为100，应设置 横向 加劲肋，若腹板高厚比为210，应设置 纵向 加劲肋。
二、单项选择题(每题2分，共14分)1、 最易产生脆性破坏的应力状态是 B 。

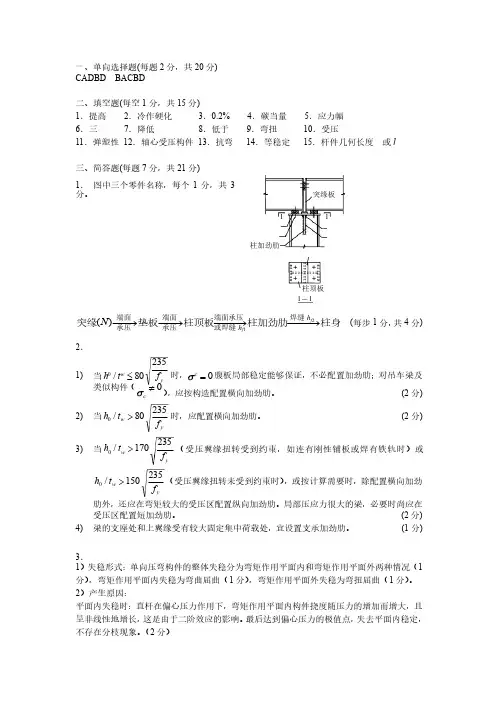

哈工大2006春季钢结构基本原理及设计试题参考答案
一、单向选择题(每题2分，共20分) CADBD BACBD 二、填空题(每空1分，共15分) 1．提高．提高 2．冷作硬化．冷作硬化 3．0.2% 4．碳当量．碳当量 5．应力幅．应力幅 6．三．三 7．降低．降低 8．低于．低于 9．弯扭．弯扭 10．受压．受压 11．弹塑性．弹塑性 12．轴心受压构件．轴心受压构件 13．抗弯．抗弯 14．等稳定．等稳定 15．杆件几何长度．杆件几何长度 或l三、简答题(每题7分，共21分) 1． 图中三个零件名称，每个1分，共3分。
分。
柱身柱加劲肋柱顶板垫板突缘¾¾®¾¾¾®¾¾®¾¾®¾)(N (每步1分，共4分) 2．1) 当y w f t h 23580/0£时，0=c s 腹板局部稳定能够保证，腹板局部稳定能够保证，不必配置加劲肋；不必配置加劲肋；对吊车梁及类似构件（0¹cs ），应按构造配置横向加劲肋。
(2分) 2) 当yw f t h 23580/0>时，应配置横向加劲肋。
时，应配置横向加劲肋。
(2分) 3) 当yw f t h 235170/0>（受压翼缘扭转受到约束，如连有刚性铺板或焊有铁轨时）或yw f t h 235150/0>（受压翼缘扭转未受到约束时），或按计算需要时，或按计算需要时，除配置横向加劲除配置横向加劲肋外，还应在弯矩较大的受压区配置纵向加劲肋。
还应在弯矩较大的受压区配置纵向加劲肋。
局部压应力很大的梁，局部压应力很大的梁，局部压应力很大的梁，必要时尚应在必要时尚应在受压区配置短加劲肋。
(2分) 4) 梁的支座处和上翼缘受有较大固定集中荷载处，梁的支座处和上翼缘受有较大固定集中荷载处，宜设置支承加劲肋。
宜设置支承加劲肋。
(1分) 3．1）失稳形式：单向压弯构件的整体失稳分为弯矩作用平面内和弯矩作用平面外两种情况单向压弯构件的整体失稳分为弯矩作用平面内和弯矩作用平面外两种情况（（1分），弯矩作用平面内失稳为弯曲屈曲（1分），弯矩作用平面外失稳为弯扭屈曲（1分）。
《钢结构设计基本原理》练习及答案大全完整版
一 填空题1、 计算结构或构件的强度、稳定性以及连接的强度时，应采用荷载的 设计 值；计算疲劳时，应采用荷载的 标准 值。
2、 钢材Q235B 中，235代表 屈服值 ，按脱氧方法该钢材属于 镇静 钢。
3、 对于普通碳素钢，随含碳量的增加，钢材的屈服点和抗拉强度 升高 ，塑性和韧性 降低 ，焊接性能 降低 。
4、当采用三级质量受拉斜对接焊缝连接的板件，承受轴心力作用，当焊缝轴线与轴心力方向间夹角满足 tg θ≤15 ，焊缝强度可不计算 。
5、钢材的选用应根据结构的重要性、 荷载特征 、 钢材厚度 等因素综合考虑，选用合适的钢材。
6、钢材受三向同号拉应力作用，数值接近，即使单项应力值很大时，也不易进入 塑性 状态，发生的破坏为 脆性 破坏。
7、在普通碳素结构钢的化学成分中加入适量的硅、锰等合金元素，将会 提高 钢材的强度。
8、 轴心受压柱的柱脚底板厚度是按底板的 受弯 受力工作确定的。
9、如下图突缘式支座加劲肋，应按承受支座反力的轴心受压构件计算梁平面外（绕Z 轴）稳定，钢材Q235钢，此受压构件截面面积值为 2960 mm 2 ， 其长细比为 21.07 。
10、格构式轴心受压构件绕虚轴的稳定计算采用换算长细比是考虑 剪切变形的影响 的影响。
11、按正常使用极限状态计算时,受弯构件要限制 挠度 ，拉、压构件要限制 长细比 。
12、钢材经过冷加工后，其强度和硬度会有所提高，却降低了塑性和韧性，这种现象称为钢材的冷作硬化 。
13、调质处理的低合金钢没有明显的屈服点和塑性平台，这类钢材的屈服点被定义为：单向拉伸并卸载后，试件中残余应变为 0.2% 时所对应的应力，也称为名义屈服点。
14、高强度低合金钢的焊接性能是通过 碳含量 指标来衡量的。
15、循环荷载次数一定时，影响焊接结构疲劳寿命的最主要因素是 应力幅 和构件或连接的构造形式。
16、在对焊缝进行质量验收时，对于 三 级焊缝，只进行外观检查即可。
钢结构基本原理试题及答案
钢结构基本原理试题及答案(总22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--钢 结 构 模 拟 试 题（一）一、简答题(每小题5分，共20分) 1.简述钢材塑性破坏的特征和意义。
2.什么叫实腹式轴心受压构件等稳设计?3.焊接工字形板梁翼缘与腹板间的角焊缝计算长度是否受60h f (静)或40h f (动力)的限制为什么4.当弯矩作用在实腹式压弯构件截面的弱轴平面内时，为什么要分别进行弯矩作用平面内、外的两类稳定性验算它们分别属于第几类稳定问题二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共10分)1.为防止钢材在焊接时或承受厚度方向的拉力时发生分层撕裂，必须对钢材的( )进行测试。
A.抗拉强度f u B.屈服点f y C.冷弯180°试验 向收缩率2.对不同质量等级的同一类钢材，在下列各指标中，它们的( )不同。
A.抗拉强度f u B.屈服点f y C.伸长率δ D.冲击韧性A KV3.同一结构钢材的伸长率( )。
A.δ5>δ10 B.δ5=δ10 C.δ5<δ10 D.不能确定4.摩擦型高强度螺栓的抗剪连接是靠( )来传递剪力。
A.螺杆抗剪和承压 B.螺杆抗剪C.螺杆承压D.连接板件间的摩擦力5.在纯剪切作用下，梁腹板的纯剪屈曲不先于屈服破坏的条件是( )。
A.w 0t h ≤y f 23580 B.w 0t h ≤y f 235170 C.w 0t h >yf 235170 D.不能确定 6.两端简支的梁，跨中作用一集中荷载，对荷载作用于上翼缘和作用于下翼缘两种情况，梁的整体稳定性承载能力( )。
A.前者大 B.后者大 C.二者相同 D.不能确定7.两根几何尺寸完全相同的压弯构件，二者都是两端简支，且承受的轴压力大小相等，但一根承受均匀弯矩作用，而另一根承受非均匀弯矩作用，则二者承受的临界弯矩相比( )。
《钢结构设计基本原理》练习及答案大全完整版
一 填空题1、 计算结构或构件的强度、稳定性以及连接的强度时，应采用荷载的 设计 值；计算疲劳时，应采用荷载的 标准 值。
2、 钢材Q235B 中，235代表 屈服值 ，按脱氧方法该钢材属于 镇静 钢。
3、 对于普通碳素钢，随含碳量的增加，钢材的屈服点和抗拉强度 升高 ，塑性和韧性 降低 ，焊接性能 降低 。
4、当采用三级质量受拉斜对接焊缝连接的板件，承受轴心力作用，当焊缝轴线与轴心力方向间夹角满足 tg θ≤15 ，焊缝强度可不计算 。
5、钢材的选用应根据结构的重要性、 荷载特征 、 钢材厚度 等因素综合考虑，选用合适的钢材。
6、钢材受三向同号拉应力作用，数值接近，即使单项应力值很大时，也不易进入 塑性 状态，发生的破坏为 脆性 破坏。
7、在普通碳素结构钢的化学成分中加入适量的硅、锰等合金元素，将会 提高 钢材的强度。
8、 轴心受压柱的柱脚底板厚度是按底板的 受弯 受力工作确定的。
9、如下图突缘式支座加劲肋，应按承受支座反力的轴心受压构件计算梁平面外（绕Z 轴）稳定，钢材Q235钢，此受压构件截面面积值为 2960 mm 2 ， 其长细比为 21.07 。
10、格构式轴心受压构件绕虚轴的稳定计算采用换算长细比是考虑 剪切变形的影响 的影响。
11、按正常使用极限状态计算时,受弯构件要限制 挠度 ，拉、压构件要限制长细比 。
12、钢材经过冷加工后，其强度和硬度会有所提高，却降低了塑性和韧性，这种现象称为钢材的 冷作硬化 。
13、调质处理的低合金钢没有明显的屈服点和塑性平台，这类钢材的屈服点被定义为：单向拉伸并卸载后，试件中残余应变为 0.2% 时所对应的应力，也称为名义屈服点。
14、高强度低合金钢的焊接性能是通过 碳含量 指标来衡量的。
15、循环荷载次数一定时，影响焊接结构疲劳寿命的最主要因素是 应力幅 和构件或连接的构造形式。
16、在对焊缝进行质量验收时，对于 三 级焊缝，只进行外观检查即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟试题一：一、填空题（每空 1 分，共计 32）1．钢结构防火常采用 的方法有 _________________答：涂防火漆、混凝土包裹2．建筑钢材的主要性能指标有伸长率、屈服强度、抗拉强度、冷弯性能、冲击韧性、Z 向收缩率，其中伸长率是衡量钢材 _______________________ 能力的指标； __________ 是衡量钢材抗层状撕裂能力的指标。
[ 点击查看答案 ]答：塑性变形、 Z 向收缩率3.高强度低合金钢的焊接性能可以通过 ______________________ 值来衡量。
[ 点击查看答案 ]答：碳当量（ CE ）4．钢材受三向同号拉应力 作用时， 即使三向应力绝对值很大， 甚至大大 超过屈服点， 但两两应力 差值不大时， 材料不易进入 _____________________ 状态， 此时 发生的破坏为 ____________ 破坏。
[ 点击查看答案 ]答：塑性、脆性5.在温度250 C 左右时，钢材的性能与在常温时相比较，强度更 _______________________ 、 塑性更 _________ 。
[ 点击查看答案 ]答：高（好） 、差（坏）6．Q235A 级 钢不 能用于主要焊接结 构， 原因 在于不 能保 证 _________________o[ 点击查看答案 ][ 点击查看答案] 答：含碳量7 、采用手工电弧焊，材料为Q345 的钢构件相焊接时，应选择型焊条；材料为Q235 和Q345 的构件相焊接时，应选择____________________ 型焊条。
[ 点击查看答案] 答：E50、E438、板厚为t 宽度为b 的板采用对接焊缝连接，施焊时未设引弧板，则计算长度取为 _______________________ 。
[ 点击查看答案] 答：b-2t9 、两钢板厚度分别为10mm 和16mm，采用双面T 型连接，手工焊，其最小焊脚尺寸可取__________ m m 。
[ 点击查看答案] 答：610 、承压型高强螺栓依靠_____________ 和____________ 共同传力，以___________ 为承载力的极限状态。
[ 点击查看答案] 答：摩擦阻力、栓杆、栓杆被剪断或板件被挤压破坏11、普通螺栓连接受剪时的四种破坏形式为螺栓受剪破坏、___________________ 破坏、板件被冲剪破坏、板件被拉断破坏，其中板件被冲剪破坏是由于不满足构造要求而引起的。
[ 点击查看答案] 答：板件被挤压、端距（端距<2d0）12、残余应力对构件的强度承载力 _____________ 影响，降低____________ 承载力， ___________ 刚度。
［点击查看答案］答：无、稳定、降低13、轴心受压柱柱脚底板的大小是根据混凝土的______________________ 确定的，底板的厚度是根据______________ 确定的。
［点击查看答案］答：抗压强度、（底板）抗弯强度（或）14、计算构件的局部稳定时，工字形截面轴压构件的腹板可以看成________ 简支的矩形板，其翼缘板的一半（即外伸部分）可以看成的矩形板。
［点击查看答案］答：四边、三边简支一边自由（或三边简支）15、与不考虑屈曲后强度的梁相比，考虑屈曲后强度的梁，其腹板的抗剪承载力___________ ，抗弯承载力_______________ 。
［点击查看答案］答：提高、（略有）下降16、在梁的整体稳定计算中，’-1等于______________ 为梁弹性和弹塑性工作的分界点。
［点击查看答案］答：0.617、屋架上弦杆的承载能力由_________________ 控制，屋架下弦杆的截面尺寸由________ 控制。
［点击查看答案］答：稳定、强度18、在厂房结构中，无檩屋盖的屋架在下弦跨中处应设_______________________ 性系杆。
［点击查看答案］答：柔二、简答题（每题5分，共20分）1、简述以屈服强度f y作弹性设计强度指标的依据？［点击查看答案］答：a、以f y作弹性、塑性工作的分界点，屈服后，£=（2〜3）%，易察觉；若&过大，产生的变形过大，不允许；b、从f y〜f u,塑性工作区很大，有足够的变形保证截面上的应力不超过f u, f y〜f u作为强度储备。
2、简述梁腹板加劲肋的布置原则？［点击查看答案］答：a、当时，梁腹板的局部稳定得到保证；对无局部压应力（b c= 0）的梁，可不配置加劲肋；对有局部压应力的梁，应按构造配置横向加劲肋；b、当，应配置横向加劲肋，当（受压翼缘扭转受到约束），或（受压翼缘扭转未受到约束），或按计算需要时，应在弯曲应力较大区格的受压区配置纵向加劲肋。
0.5h o W横肋间距w 2h o；无局压的梁，若，横肋间距可取2.5h o；c、局部压应力很大的梁，尚宜在受压区配置短横向加劲肋；d、任何情况下，；e、支座处和受压翼缘较大固定集中荷载处，宜设置支承支承加劲肋。
3、试说明如图所示格构式偏心受压缀条柱中缀条的设计内力如何选取？［点击查看答案］答：水平剪力取实际剪力和的大值，此剪力与斜缀条的水平分力平衡，得到斜缀条所受的力，斜缀条近似按轴心受压构件计算。
4、梯形钢屋架腹杆（采用双角钢）的截面形式如何，是如何确定的？［点击查看答案］答：端竖杆采用不等边角钢长边相连或十字形截面；端斜杆采用不等边角钢长边相连；跨中竖杆采用十字形截面；其它腹杆采用等边角钢相连；是根据等稳定原则入x=入y，即i y/ i x = l oy/ l ox确定的。
三计算题（共四题，计48分）1、图示连接，受静载，钢材Q235B，焊条E4303，=160N/mm2。
验算焊答:1 将力筒化到焊缝群的形^为; （2分N 剪力 V-P=100fcN国矩 M = PxO..14 = WkN 1n佐、右两侧点为危险点斗芋尸 +(39 9)2 = 128.9 N/mm 3 160焊缝能满足專载力要求2、图示摩擦型高强螺栓连接，被连接板厚14mm,单块拼接盖板厚12mm,［点击查看答案］答:［点击查看答案］'在M 作用下：=（4分》、在V 作用下；兮二6臥 _ &疋 14x1" 2xO.7xh//i 2x0.7x8x(240- 2x8)aV _ 100x12.2x0,7xh//w — 2x07x8x(240-2x8)'=149 5 bl/mm 3眇 gbr/tmJ钢材 Q235B ，f=215N/mm ，螺 栓 M20，10.9 级，预拉力P=155kN ，栓 孔直径 22mm,钢材表面喷砂后涂无机富锌漆，摩擦面的抗滑移系数口 = 0.35 ,计 算该连接所能承受的最大轴力？ （9分）'单个螺栓的抗剪承载力设计值期（4 分）彳=0.9口/声卩=0.9出2乂0.?5父155 = 97.65kU•焊缝一侧M 个螺栓所能承担的荷载 叫二&代二加”&二沏一2 kN 广第一排螺栓处为危险截面1—1.如右图2 ■ I'N/A n </ 即’(1-0勺小阿仏“今 耳:" [ (4叙才〉来 (1 - 0.5x 3/3)N/(W 220 - 314x S2) < 215 人、那2 :: I 解箒 N<570510N = 570 5 kN /2—2截面0网-C2 x40 4-4 J?03 + 352- 5x 22) x 14 i 解得：N<2726332N=27261£tJ（1分）该连接所能承受的最大轴力为57心kN3、计算右图所示格构式缀板柱（同一截面缀板线刚度之和大于柱肢线刚 度的6倍）的最大承载力（仅考虑柱的整体稳定），已知柱截面A=45.62 X 2=91.24cm 2, 截面无削弱, 材料 Q235-B,f=215N/mm2, 截面惯性矩I x =10260cm 4, I y =13620cm 4, 单肢的 i i 2.0cm,柱计算长度 L °x =L °y =6m （15 分）［点击查看答案］（可不＜算〉 240（计算绕实轴的承载力jy = Ji』盘—J13620/91 -24 = 12.2 cm（4分）（Ay — /cy/iy —^00/12^2 = 4?（18 < 150 查表彳寻：= 0.85N y= = 0.86x912^x215= 1687 kNk计算绕虚轴的承载力r 认=加A =^0260/91 2A = 10.6 cm（2 分）｛I b =站=600/10 6= 56 6 <150 = U ]答:（2 分）九二= （730 - 200） /2O = 26.5（2分）九K=J狀亠坯=+ 2&字=62.5*查表得；免= 0794（2分hN M=V = 0.79^ X912-4 x 215 = 1557 6 kJT「入]=26.5 < 0.5 Z KHK= 31.3 且11 < 40、期二25（2分HI所以单肢稳定满足（I分》故最大承载力为11^= 1557.6 kN4、某普通工字梁，如图，该梁承受静力荷载设计值P=180kN（忽略自重），已知跨度L=6m，钢材的强度设计值f=215N/mm 2， f v=125N/mm 2，Y X=1.05，截面惯性矩l<SUB?v sub>x=397906133mm 4，截面的最大面积矩3 3S=864400mm，上翼缘对中和轴的面积矩S1=614400mm，支座处设有支承加劲肋，试问该梁是否满足强度和局部稳定的要求（不考虑屈曲后强度）？如该梁不满足整体稳定的要求，在不改变荷载和截面的条件下，应采取什么措施？（15分）答:'荷载作用点所在截面受力最大，（2分）彳最大剪力V = ISO kNi 跨中最大弯矩M 二180x1.2 324 kNm跨中最大尊矩处.即荷载作用处翼缘与腹板连接处正应力cr L =2029x250/262 = 193 611/^ 3L-".抗宵满足要求 r 荷载作用处最大剪应力:（2分”荷載作用位置翼缘与腹板连接处二折剪满足要求「腹板上边缘的局部压应力;- — - 1 Qxl30xl °3= 140.6 N/mm 2 </- 215N/m^ *(100 + 5x12)x8翼缘与腹板连接处肉折算应力：”五％十汨以十140.6》—1箔.6罔40.6十亦34卩（2 分）*= 183.4 N/mm 3 <3^=1 U215 = 236.5 N/mm 3□分）/■强度滿足要求振板 ho/tw= 500/8 = 62.5 <80（2分》J翼缘板 b i/t = 9$/12 = 3<［点击查看答案］（2分）.為T 謡爲®汕曲"卡“曲/■局部稳定满足要求（2分）在資压上翼缘设侧冋支撑，可满足整体稳定曼求。
