燃气管道常用管材规格

燃气工程常用管材、管道附件及材料

50
298.39
357.47
2) 螺旋缝焊接钢管螺旋缝焊接钢管是将钢带按一定的螺旋线的角度(又叫成型角)卷成管坯，然后将管缝焊接起来而制成的。它的优点是生产效率高，可用较窄的钢带生产大口径管，并具有较高的耐压能力。螺旋缝焊接管主要用于石油、天然气的输送管线，城市燃气管道也有应用。螺旋缝电焊钢管的规格与质量见表 1-7。
第二节管道附件
管道工程中为了分支、变更方向、改变管径和避让障碍物，需要专用管路附件。各种管材均应备有必需的管道配件。由于管道的材料、接口不同，因此管路附件也各不相同。
一、铸铁管路附件燃气铸铁管以机械接口连接为主。机械接口铸铁管路附件见表 1-9。
2.O 0.104 常温下使用压力(105帕)
2.O 0.133
拉伸强度(105帕)
2.O 0.213
断裂伸长率(%〉
3.O 0.321 液压试验(2倍使用压力)
4.O 0.532
5.O 0.838
指标
4 8.O 200 保持五分钟,无破裂、渗漏现象
注: 管材长度不少于 4 米, 颜色一般为本色。
6
；
+ 12% —15%
3. 铜管的理论质量〈钢的相对密度为 7.85 〉按公称尺寸计算，镀铸管比不镀辞管重 3%6% 。
燃气管道输送压力不高，采用一般无缝钢管即可。一般无缝钢管有热轧和冷拔二种，其机械性能表1-5。其中最常用的钢号是20结构钢。
钢管机械性能表
钢号
机械性能
试验压力(帕)
抗拉强度
纹长度(毫米) 锥圆柱形
6米一个管接头计算)
形螺纹
(公斤)
螺
纹
2.5 2.75 2.75 3.25 3.5

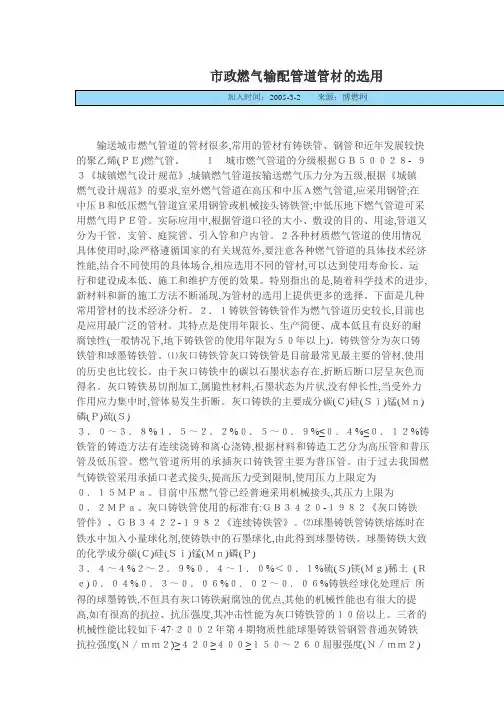

市政燃气输配管道管材的选用

市政燃气输配管道管材的选用输送城市燃气管道的管材很多,常用的管材有铸铁管、钢管和近年发展较快的聚乙烯(ＰＥ)燃气管。

１城市燃气管道的分级根据ＧＢ５００２８- ９３《城镇燃气设计规范》,城镇燃气管道按输送燃气压力分为五级,根据《城镇燃气设计规范》的要求,室外燃气管道在高压和中压Ａ燃气管道,应采用钢管;在中压Ｂ和低压燃气管道宜采用钢管或机械接头铸铁管;中低压地下燃气管道可采用燃气用ＰＥ管。

实际应用中,根据管道口径的大小、敷设的目的、用途,管道又分为干管、支管、庭院管、引入管和户内管。

２各种材质燃气管道的使用情况具体使用时,除严格遵循国家的有关规范外,要注意各种燃气管道的具体技术经济性能,结合不同使用的具体场合,相应选用不同的管材,可以达到使用寿命长、运行和建设成本低、施工和维护方便的效果。

特别指出的是,随着科学技术的进步, 新材料和新的施工方法不断涌现,为管材的选用上提供更多的选择。

下面是几种常用管材的技术经济分析。

２．１铸铁管铸铁管作为燃气管道历史较长,目前也是应用最广泛的管材。

其特点是使用年限长、生产简便、成本低且有良好的耐腐蚀性(一般情况下,地下铸铁管的使用年限为５０年以上)。

铸铁管分为灰口铸铁管和球墨铸铁管。

⑴灰口铸铁管灰口铸铁管是目前最常见最主要的管材,使用的历史也比较长。

由于灰口铸铁中的碳以石墨状态存在,折断后断口层呈灰色而得名。

灰口铸铁易切削加工,属脆性材料,石墨状态为片状,没有伸长性,当受外力作用应力集中时,管体易发生折断。

灰口铸铁的主要成分碳(Ｃ)硅(Ｓｉ)锰(Ｍｎ)磷(Ｐ)硫(Ｓ)３．０～３．８%１．５～２．２%０．５～０．９%≤０．４%≤０．１２%铸铁管的铸造方法有连续浇铸和离心浇铸,根据材料和铸造工艺分为高压管和普压管及低压管。

燃气管道所用的承插灰口铸铁管主要为普压管。

由于过去我国燃气铸铁管采用承插口老式接头,提高压力受到限制,使用压力上限定为０．１５ＭＰａ。

目前中压燃气管已经普遍采用机械接头,其压力上限为０．２ＭＰａ。

pe管规格型号尺寸表

pe管规格型号尺寸表PE管是聚乙烯制成的塑料管道，具有耐腐蚀、耐磨损、耐高压等优点，广泛应用于城市自来水、给排水、燃气、石油、化工、工业管道等领域。

下面是PE管规格型号尺寸表：一、符合国家标准的PE管规格型号及尺寸1. GB/T 13663-2000《通用的聚乙烯（PE）管材》公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560630 710 800 900 1000 1200壁厚（mm）：2.0 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.3 40.9 45.5 50.8 57.1 63.5 71.4 80.0 90.9 109.12. CJ/T 136-2007《城市给水管道工程聚乙烯（PE）管材》公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.340.9 45.5二、常用PE管外径、壁厚及公称压力1. 给水用PE管PE80管材外径、壁厚及公称压力公称外径（mm）：110 125 140 160 180 200 225 250 280 315 400壁厚（mm）：3.0 3.5 4.0 4.6 5.2 5.8 6.5 7.2 8.1 9.2 11.5公称压力（Mpa）：0.6 0.6 0.6 0.6/0.8 0.6/0.80.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8PE100管材外径、壁厚及公称压力公称外径（mm）：110 125 140 160 180 200 225 250 280 315 400壁厚（mm）：4.2 4.8 5.4 6.2 6.9 7.7 8.6 9.6 10.7 12.1 15.1公称压力（Mpa）：0.6/0.8 0.6/0.8 0.6/0.8 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.00.8/1.02. 燃气用PE管PE80管材外径、壁厚及公称压力公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7公称压力（Mpa）：0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4PE100管材外径、壁厚及公称压力公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7公称压力（Mpa）：0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6三、PE管内径、容积及重量计算公式1. PE管内径（mm）=公称外径（mm）-2×壁厚（mm）2. PE管容积（m³）=π×（公称外径（mm）÷2）²×管长（m）3. PE管重量（kg）=PE管容积（m³）× PE管比重（0.95）四、PE管连接方式PE管的连接方式包括电熔连接、热插连接、机械连接和管带连接等。

常用燃气管道材料介绍(通用版)

常用燃气管道材料介绍(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改常用燃气管道材料介绍(通用版)燃气管道主要使用钢管、铸铁管和塑料管等。

燃气高压、中压管道通常采用钢管，中压和低压采用钢管或铸铁管。

塑料管多用于工作压力≤0．4MPa的室外地下管道。

一、燃气管线对钢管材质的要求燃气管线用钢除必须满足强度要求(力学性能)和焊接性外，还需根据环境温度、管径大小、输送压力及输送介质的腐蚀性等条件；考虑钢材的冲击韧性、韧脆转变温度和耐腐蚀性能。

1．力学性能(1)抗拉强度是指钢材在拉伸试验中，试件在拉断时对应的最大应力，用σb 表示，单位为MPa。

同一种钢的不同试件测定出的抗拉应力略有差别，标准中提供的抗拉强度是指该钢种最低抗拉强度值。

我国常用管材抗拉强度在330～515MPa之间，见表2-1。

(2)屈服强度钢的屈服强度是指钢在拉伸试验中，试样拉伸变形，当不计初始瞬时效应时，屈服阶段的最小应力用σs表示，单位为MPa。

我国常用管线用钢的屈服强度在205～415MPa之间。

(3)伸长率是钢在拉伸试验时，试样被拉断后，标距的伸长与原标距的百分比。

钢的屈服强度愈低，则伸长率愈大，标志钢的塑性愈好。

伸长率大的钢材制管成型好，易于焊接加工。

常用国产管材的伸长率一般均大于20%。

常见国产管材的力学性能见表2-1。

2．断裂韧性管线断裂可分为韧性断裂和脆性断裂，韧性断裂是在过大拉应力和裂纹缺陷同时存在的条件下，由细小的裂纹逐渐扩展而最终造成的断裂。

PE管材规格表

PE管材规格表1. 引言本文档提供了关于PE管材规格的详细信息，包括管道尺寸、材料成分、性能指标等。

PE管材是一种重要的管道材料，被广泛用于供水、排水、燃气和化工等领域。

2. PE管材尺寸以下是常见的PE管材尺寸规格：- PE管材直径范围：从20mm到1200mm- PE管材壁厚范围：从2mm到75mm3. PE管材材料成分PE管材主要由聚乙烯（Polyethylene，简称PE）制成。

PE是一种热塑性塑料，具有优异的耐化学腐蚀性、低温抗冲击性和良好的机械性能。

PE管材的材料成分通常包括：- 高密度聚乙烯（High Density Polyethylene，简称HDPE）- 线性低密度聚乙烯（Linear Low Density Polyethylene，简称LLDPE）4. PE管材性能指标PE管材具有良好的性能指标，以下是一些常见的指标：- 抗拉强度：PE管材的抗拉强度通常在20MPa到50MPa之间。

- 冲击韧性：PE管材的冲击韧性非常好，能够承受较大的冲击载荷而不破裂。

- 密度：PE管材的密度通常在0.94g/cm³到0.97g/cm³之间。

- 耐腐蚀性：PE管材具有很好的耐化学腐蚀性能，能够抵抗多种化学物质的侵蚀。

- 耐热性：PE管材具有较好的耐热性，能够在一定温度范围内正常使用。

5. 总结本文档介绍了PE管材的规格信息，包括尺寸、材料成分和性能指标等等。

这些信息对于选择和使用PE管材具有重要的参考价值。

请根据具体需求，在使用PE管材时参考本文档提供的规格表进行选择。

如有任何疑问，请与专业人士咨询。

---------注意：以上信息仅供参考，请在实际使用过程中以厂家提供的实际规格为准。

管材及附件的选用

管材及附件的选用一、室内燃气管道的管材及管件选用1.管材的选用低压管道：当管径DN≤50时，一般选用镀锌钢管，《低压流体输送用焊接钢管》GB/T3091-2008，连接方式为螺纹连接；当管径DN>50时，选用无缝钢管《输送流体用无缝钢管》GB/T8163-2008，材质为20号钢，连接方式为焊接或法兰连接。

中压管道：选用无缝钢管《输送流体用无缝钢管》GB/T8163-2008或《低压流体输送用焊接钢管》GB/T3091-2008，连接方式为焊接或法兰连接。

选用《低压流体输送用焊接钢管》GB/T3091-2008标准的焊接钢管，低压采用普通管，中压采用加厚钢管。

选用无缝钢管其壁厚不得小于3mm，引入管不小于3.5mm。

在避雷保护范围以外的屋面燃气管道和高层建筑沿外墙架设的燃气管道，采用焊接钢管或无缝钢管时其壁厚不得小于4mm。

2.管件的选用当选用丝扣连接时，管件选用铸铁管件，《可锻铸铁管路连接件》GB/T3287-2000，材质为KT；当选用焊接或法兰连接时，管件选用《钢制对焊无缝管件》GB/T12459-2005，材质为20号钢。

二、室外燃气管道的管材及管件选用1. 管材的选用1）高压燃气管道：选用无缝钢管《输送流体用无缝钢管》GB/T8163-2008，材质为20号钢；或焊接钢管《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》GB/T9711.1-1997，《石油天然气工业输送钢管交货技术条件第2部分：B级钢管》GB/T9711.2-1999。

2）中、低压管道：DN≤200的燃气管道推荐选用无缝钢管《输送流体用无缝钢管》GB/T8163-2008，材质为20号钢；DN>200的燃气管道推荐选用《低压流体输送管道用螺旋缝埋弧焊钢管》SY/T5037-2000，材质为Q235B。

PE管选用《燃气用埋地聚乙烯（PE）管道系统第1部分：管材》（GB15558.1-2003），SDR11、SDR17.6，材质为PE80或PE100。
