模电数电题面试题集锦
数电_模电_单片机等面试题目
1、基尔霍夫定理的内容是什么？基尔霍夫定律包括电流定律和电压定律电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。
电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
2、描述反馈电路的概念，列举他们的应用。
反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。
电压负反馈的特点：电路的输出电压趋向于维持恒定。
电流负反馈的特点：电路的输出电流趋向于维持恒定。
3、有源滤波器和无源滤波器的区别无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
4、同步电路和异步电路的区别是什么？同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。
异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相连，这有这些触发器的状态变化与时钟脉冲同步，而其他的触发器的状态变化不与时钟脉冲同步。
5、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？将两个门电路的输出端并联以实现与逻辑的功能成为线与。
在硬件上，要用OC门来实现，同时在输出端口加一个上拉电阻。
由于不用OC门可能使灌电流过大，而烧坏逻辑门。
6、什么是竞争与冒险现象？怎样判断？如何消除？在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时间不一致叫竞争。
一份电子专业完整面试题,包括模电数电单片机等等
29、画出NOT,NAND,NOR的符号，真值表，还有transistor level的电路。（Infineon笔试）
30、画出CMOS的图，画出tow-to-one mux gate。（威盛VIA 2003.11.06 上海笔试试题）
31、用一个二选一mux和一个inv实现异或。（飞利浦－大唐笔试）
11、画差放的两个输入管。（凹凸）
12、画出由运放构成加法、减法、微分、积分运算的电路原理图。并画出一个晶体管级的 运放电路。（仕兰微电子）
13、用运算放大器组成一个10倍的放大器。（未知）
14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点 的rise/fall时间。(Infineon笔试试题)
一、模拟电路
1基尔霍夫定理的内容是什么？（仕兰微电子）
基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.
基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.
2、平板电容公式(C=εS/4πkd)。（未知）
3、最基本的如三极管曲线特性。（未知）
wire in;
reg out ;
always @ ( posedge clk or posedge reset)
if ( reset)
out <= 0;
else
out <= in;
assign in = ~out;
assign clk_o = out;
endmodule
74、用FSM实为输出端，如果a连续输入为1101则b输出为1，否则为0。例如a： 0001100110110100100110

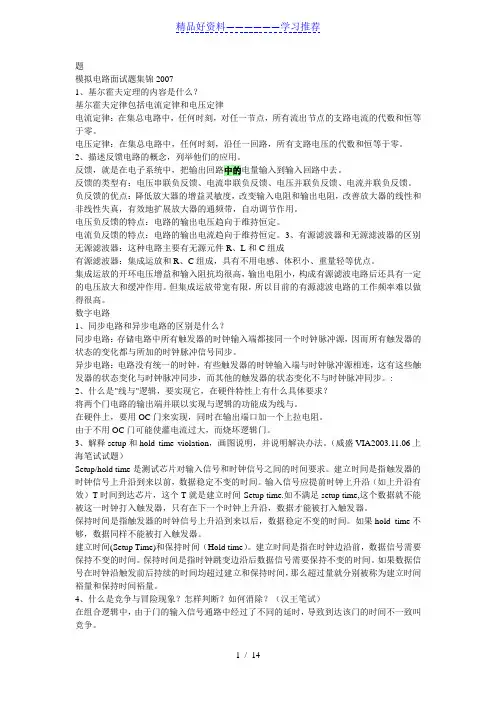

数电-模电-单片机等面试题目
题模拟电路面试题集锦20071、基尔霍夫定理的内容是什么？基尔霍夫定律包括电流定律和电压定律电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。
电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
2、描述反馈电路的概念，列举他们的应用。
反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。
电压负反馈的特点：电路的输出电压趋向于维持恒定。
电流负反馈的特点：电路的输出电流趋向于维持恒定。
3、有源滤波器和无源滤波器的区别无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
数字电路1、同步电路和异步电路的区别是什么？同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。
异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相连，这有这些触发器的状态变化与时钟脉冲同步，而其他的触发器的状态变化不与时钟脉冲同步。
:2、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？将两个门电路的输出端并联以实现与逻辑的功能成为线与。
在硬件上，要用OC门来实现，同时在输出端口加一个上拉电阻。
由于不用OC门可能使灌电流过大，而烧坏逻辑门。
3、解释setup和hold time violation，画图说明，并说明解决办法。
（威盛VIA2003.11.06上海笔试试题）Setup/hold time是测试芯片对输入信号和时钟信号之间的时间要求。
模拟电子应聘试题及答案
模拟电子应聘试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是什么？A. 信号的滤波B. 信号的放大C. 信号的转换D. 信号的调制答案：B2. 运算放大器的开环增益通常很高，这意味着什么？A. 容易受到外部干扰B. 容易实现负反馈C. 需要高电压供电D. 需要大电流驱动答案：B3. 负反馈放大器的主要优点是什么？A. 降低增益B. 提高稳定性C. 增加噪声D. 减少失真答案：B、D4. 在设计电源电路时，稳压二极管通常用于：A. 整流B. 滤波C. 稳压D. 放大答案：C5. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 随时间变化答案：B6. 模拟滤波器的主要功能是什么？A. 放大信号B. 滤除噪声C. 转换信号D. 调制信号答案：B7. 理想运算放大器的输入阻抗是：A. 无穷大B. 零C. 有限值D. 负值答案：A8. 模拟电路中，耦合方式有：A. 直接耦合B. 变压器耦合C. 电容耦合D. 所有选项答案：D9. 模拟信号的频带宽度通常指的是：A. 信号的频率范围B. 信号的幅度范围C. 信号的相位范围D. 信号的功率范围答案：A10. 在模拟电路设计中，温度漂移通常会影响：A. 增益B. 偏置电压C. 频率响应D. 所有选项答案：D二、简答题（每题10分，共30分）1. 简述差分放大器的工作原理及其优点。
答案：差分放大器是一种具有两个输入端的放大器，它对两个输入端的差值信号进行放大。
其优点包括高共模抑制比，能有效地抑制共模噪声，提高信号的信噪比。
2. 什么是集成运算放大器的频率响应？请简述其重要性。
答案：运算放大器的频率响应是指运算放大器对不同频率信号放大能力的变化。
它的重要性在于，不同的应用场景可能需要不同的频率响应特性，以确保信号在放大过程中不失真。
3. 解释什么是电源纹波，它对电子系统有何影响？答案：电源纹波是指电源输出电压的周期性波动。
经典数字电路和模拟电路面试题
经典数字电路和模拟电路面试题集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）数字电路1、同步电路和异步电路的区别是什么？（仕兰微电子）2、什么是同步逻辑和异步逻辑？（汉王笔试）同步逻辑是时钟之间有固定的因果关系。
异步逻辑是各时钟之间没有固定的因果关系。
电路设计可分类为同步电路和非同步电路设计。
同步电路利用时钟脉冲使其子系统同步运作，而非同步电路不使用时钟脉冲做同步，其子系统是使用特殊的“开始”和“完成”信号使之同步。
由於非同步电路具有下列优点--无时钟歪斜问题、低电源消耗、平均效能而非最差效能、模组性、可组合和可复用性--因此近年来对非同步电路研究增加快速，论文发表数以倍增，而Intel Pentium 4处理器设计，也开始采用非同步电路设计。
异步电路主要是组合逻辑电路，用于产生地址译码器、ＦＩＦＯ或ＲＡＭ的读写控制信号脉冲，其逻辑输出与任何时钟信号都没有关系，译码输出产生的毛刺通常是可以监控的。
同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路构成的电路，其所有操作都是在严格的时钟控制下完成的。
这些时序电路共享同一个时钟ＣＬＫ，而所有的状态变化都是在时钟的上升沿(或下降沿)完成的。
3、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体要求？（汉王笔试）线与逻辑是两个输出信号相连可以实现与的功能。
在硬件上，要用oc门来实现（漏极或者集电极开路），由于不用oc门可能使灌电流过大，而烧坏逻辑门，同时在输出端口应加一个上拉电阻。
（线或则是下拉电阻）4、什么是Setup 和Holdup时间？（汉王笔试）5、setup和holdup时间,区别.（南山之桥）6、解释setup time和hold time的定义和在时钟信号延迟时的变化。
（未知）7、解释setup和hold time violation，画图说明，并说明解决办法。
（威盛上海笔试试题）Setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。

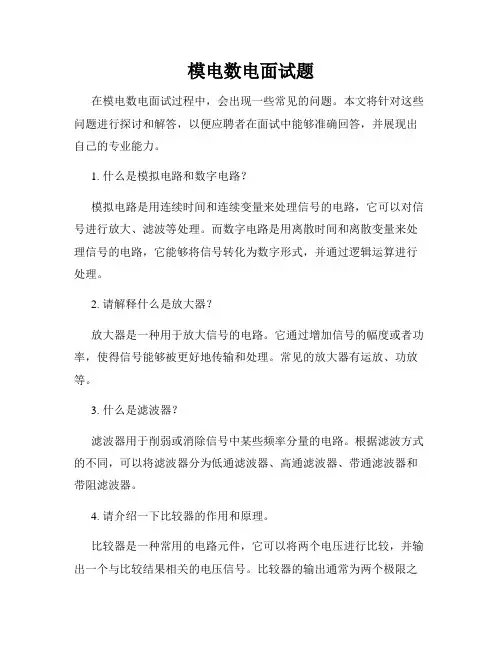

模电数电面试题
模电数电面试题在模电数电面试过程中，会出现一些常见的问题。
本文将针对这些问题进行探讨和解答，以便应聘者在面试中能够准确回答，并展现出自己的专业能力。
1. 什么是模拟电路和数字电路？模拟电路是用连续时间和连续变量来处理信号的电路，它可以对信号进行放大、滤波等处理。
而数字电路是用离散时间和离散变量来处理信号的电路，它能够将信号转化为数字形式，并通过逻辑运算进行处理。
2. 请解释什么是放大器？放大器是一种用于放大信号的电路。
它通过增加信号的幅度或者功率，使得信号能够被更好地传输和处理。
常见的放大器有运放、功放等。
3. 什么是滤波器？滤波器用于削弱或消除信号中某些频率分量的电路。
根据滤波方式的不同，可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
4. 请介绍一下比较器的作用和原理。
比较器是一种常用的电路元件，它可以将两个电压进行比较，并输出一个与比较结果相关的电压信号。
比较器的输出通常为两个极限之一，即高电平或低电平。
它常用于模拟电路中的电压比较、开关控制等场景。
5. 什么是逻辑门？逻辑门是由晶体管或其他数字元件组成的电路，根据输入电平的不同，产生不同的输出电平。
常见的逻辑门有与门、或门、非门等。
逻辑门在数字电路中起到了重要的作用，可以实现数字信号的逻辑运算。
6. 请说明什么是计数器？计数器是一种用于计数的电路，它可以对输入的时钟信号进行计数，并输出对应的计数结果。
计数器在数字系统中非常常见，可以用于实现时序逻辑和状态机等功能。
7. 请解释什么是傅里叶级数？傅里叶级数是将周期函数分解为一组谐波的级数表示。
它利用正弦波和余弦波来表示一个周期函数，通过傅里叶级数展开，可以对信号进行频谱分析和信号处理。
8. 什么是信号采样和保持？信号采样是将连续时间的信号转化为离散时间的过程。
采样过程中，需要按照一定的时间间隔对信号进行抽样。
而信号保持是指在抽样过程中，将采样的信号保持在恒定的值上，以便进一步处理和转换。
数电模电面试题
数电模电面试题1、基尔霍夫定理的内容是什么？基尔霍夫定律包括电流定律和电压定律电流左律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。
电压左律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
2、描述反馈电路的概念，列举他们的应用。
反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。
电压负反馈的特点：电路的输出电压趋向于维持恒泄。
电流负反馈的特点：电路的输出电流趋向于维持恒泄。
3、有源滤波器和无源滤波器的区别无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一左的电压放大和缓冲作用。
但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
6、FPGA和ASIC的概念，他们的区别。
（未知）答案：FPGA是可编程ASIC。
ASIC：专用集成电路，它是而向专门用途的电路，专门为一个用户设计和制造的。
根据一个用户的特立要求，能以低研制成本，短、交货周期供货的全定制，半左制集成电路。
与门阵列等直它ASIC （Application Specific IC）相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。
7、什么叫做OTP片、掩膜片，两者的区别何在？OTP means one time program，一次性编程MTP means multi time program，多次性编程OTP（One Time Program）是MCU的一种存储器类型MCU按其存储器类型可分为MASK（掩模）ROM、OTP（一次性可编程）ROM、FLASHROM等类型。
(完整版)模电数电面试知识
电路与系统复试专题模拟电路1.有源滤波器和无源滤波器的区别答：无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成。
具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
2.什么是负载?什么是带负载能力?答：把电能转换成其他形式的能的装置叫做负载。
对于不同的负载，电路输出特性（输出电压，输出电流）几乎不受影响，不会因为负载的剧烈变化而变，这就是所谓的带载能力3.什么是输入电阻和输出电阻?答：在独立源不作用（电压源短路，电流源开路）的情况下，由端口看入，电路可用一个电阻元件来等效。
这个等效电阻称为该电路的输入电阻。
从放大电路输出端看进去的等效内阻称为输出电阻Ro。
4.什么叫差模信号？什么叫共模信号？答：两个大小相等、极性相反的一对信号称为差模信号。
差动放大电路输入差模信号（uil =-ui2）时，称为差模输入。
两个大小相等、极性相同的一对信号称为共模信号。
差动放大电路输入共模信号（uil =ui2）时，称为共模输入。
在差动放大器中，有用信号以差模形式输入，干扰信号用共模形式输入，那么干扰信号将被抑制的很小。
5.怎样理解阻抗匹配？答：阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。
阻抗匹配分为低频和高频两种情况讨论。
低频：当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。
对于纯电阻电路，此结论同样适用于低频电路及高频电路。
当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共扼匹配。
在高频电路中：如果传输线的特征阻抗跟负载阻抗不相等（即不匹配）时，在负载端就会产生反射。
为了不产生反射，负载阻抗跟传输线的特征阻抗应该相等，这就是传输线的阻抗匹配。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7、什么叫做OTP片、掩膜片，两者的区别何在？
OTP means one time program一 次性编程
MTP means multi time program多次性编程
OTP（One Time Program）是MCU的一种存储器类型
11、画差放的两个输入管。（凹凸）
12、画出由运放构成加法、减法、微分、积分运算的电路原理图。并画出一个晶体管级的 运 放电路。（仕兰微电子）
13、用运算放大器组成一个10倍的放大器。（未知）
14、 给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点
的rise/fall时间。（Infineon笔试试题）
15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电 压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低
通滤 波器。当RC«T时，给出输入电压波形图，绘制两种电路的输出波形图。（未知）
16、有源滤波器和无源滤波器的原理及区别？（新太硬件）
17、 有一时域信号S="V0sin"（2pif0t）+V1cos（2pif1t）+V2sin（2pif3t+90）,当其通过低通、带通、
改善。如果电源没有滤波电容的话，则需要再接一个更大滤波电容，例如220uF的。遇到
系统不稳定时，就可以并上电容试试（越靠近芯片越好）。
2、平板电容公式C=£S/4nkd
3、最基本的如三极管曲线特性。
4、 描述反馈电路的概念，列举他们的应用。（仕兰微电子）
反馈概念：把输出信号的一部分或全部反引回来，和输入信号做比较，再用比较所得的
6FPGA和ASIC的概念，他们的区别。（未知）
答案：FPGA是可编程ASIC。??
ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。 根据一个 用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路。与阵列等其它ASIC（Application Specific IC相比，它们又具有设计开发周期短、设计制造成本
3、有源滤波器和无源滤波器的区别
无源滤波器：这种电路主要有无源元件R、L和C组成
有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一 定的电压放大和缓冲作用。但集成运放带宽有限，所以目前的有源滤波电路的工作频率难 以做得很高。
方法：负反馈，增加通频带
7、 频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。（未知）
8、 给出一个查分运放，如何相位补偿，并画补偿后的波特图。（凹凸）
9、基本放大电路种类：电压放大器，电流放大器，互导放大器和互阻放大器
优缺点：特别是广泛采用差分结构的原因。（未知）
10、给出一差分电路，告诉其输出电压丫+和丫-,求共模分量和差模分量。（未知）
用外部扩ROM的了），一定要将EA引脚拉高，否则会出现程序乱跑的情况。有时用仿真 器可以，而烧入片子不行，往往是因为EA引脚没拉高的缘故（当然，晶振没起振也是原 因只一）。经过上面几点的检查，一般即可排除故障了。如果系统不稳定的话，有时是因 为电源滤波不好导致的。在单片机的电源引脚跟地引脚之间接上一个O.luF的电容会有所
偏差信号去控制输出。
5、负反馈种类：电压并联负反馈，电压串联负反馈，电流串联负反馈和电流并联负反馈
负反馈的优点：提高放大倍数的恒定性、扩展放大器的通频带、减小放大器非线性和内部 噪声的影响、对输入电阻和输出电阻的影响
6放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）
目的：减小时钟和相位差，使输入输出频率同步
8、单片机上电后没有运转，首Байду номын сангаас要检查什么？
首先应该确认电源电压是否正常。用电压表测量接地引脚跟电源引脚之间的电压，看是否
是电源电压，例如常用的5V。
接下来就是检查复位引脚电压是否正常。分别测量按下复位按钮和放开复位按钮的电压
值，看是否正确。
然后再检查晶振是否起振了，一般用示波器来看晶振引脚的波形，注意应该使用示波器探 头的“X10”档。另一个办法是测量复位状态下的IO口电平，按住复位键不放，然后测量IO口（没接外部上拉的P0口除外）的电压，看是否是高电平，如果不是高电平，则多半 是因为晶振没有起振 另外还要注意的地方是，如果使用片内ROM的话（大部分情况下如此，现在已经很少有
高通滤波器后的信号表示方式。（未知）
18、选择电阻时要考虑什么？（东信笔试题）
19、 在CMOS电路中，要有一个单管作为开关管精确传递模拟低电平，这个单管你会用P管 还是N管，为什么？（仕兰微电子）
20、给出多个mos管组成的电路求5个点的电压。（Infineon笔试试题）
MCU按其存储器类型可分为MASK（掩模）ROM、OTP（一次性可编程）ROM、FLASHROM等类型。
MASKROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不变的应用场合；FALSHROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合对价格不敏感的 应用场合或做开发用途；
OTP ROM的MCU价格介于前两者之间，同时又拥有一次性可编程能力，适合既要求一定 灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要迅速量产的电子产品。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。 负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性 和非线性失真，有效地扩展放大器的通频带，自动调节作用。
电压负反馈的特点：电路的输出电压趋向于维持恒定。
电流负反馈的特点：电路的输出电流趋向于维持恒定。
模拟电路知识
1、基尔霍夫定理的内容是什么？
基尔霍夫定律包括电流定律和电压定律
电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒 等于零。
电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
2、描述反馈电路的概念，列举他们的应用。
反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。
