串口Wifi模块-详细使用说明书【远嘉科技】
无线串口wifi模块参数修改详细步骤【深圳远嘉科技】

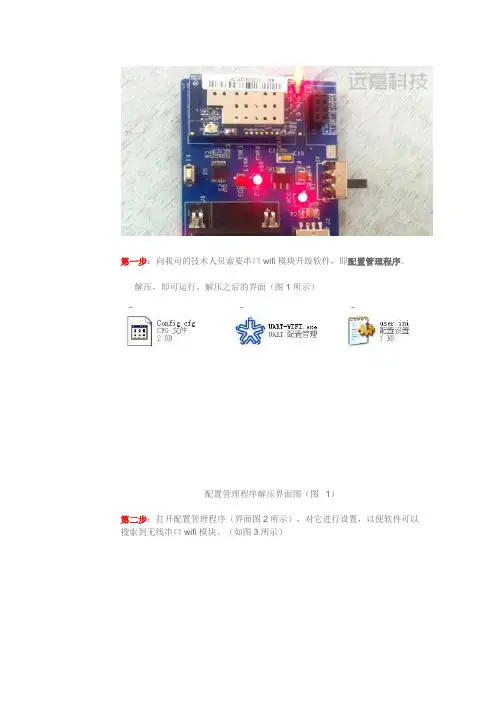

第一步：向我司的技术人员索要串口wifi模块升级软件，即配置管理程序。
解压，即可运行。
解压之后的界面（图1所示）
配置管理程序解压界面图（图1）
第二步：打开配置管理程序（界面图2所示），对它进行设置，以便软件可以搜索到无线串口wifi模块。
（如图3所示）
配置管理程序界面图（图2）
配置管理程序初始值设置（图三）
第三步：开发板接好串口wifi模块和配置管理程序搜索串口wifi模块。
首先将开发板上插上要升级的串口wifi模块。
然后看串口wifi模块上亮度。
如果是很亮并且不停的闪亮，说明串口wifi模块在开发板上已经接好。
如果不是上述情况，可以将开发板重新关闭打开，再观察串口wifi模块的指示灯状况。
（图四所示）
开发板已接好串口wifi模块调试图（图四）接着在配置管理程序界面上搜索串口wifi模块。
（图五所示）
配置管理程序上搜索串口wifi模块（图五）
第五：串口wifi模块配置好修改参数。
点击图五右上角的的高级设置。
提示：如果串口wifi模块没有连接好，高级设置是点击是不会弹出设置界面。
（图六所示）
配置管理程序高级设置界面图（图六）第六步：提交升级参数，升级成功。
提交参数弹出出错界面（图七）
提交参数，配置管理程序弹出上图（图七）界面，也说明串口wifi模块升级成功。
提交参数弹出的常规界面（图八）
最后一步，点击立即恢复，串口wifi模块参数修改完成。
下一篇文章给大家演示怎么一键修改参数（深圳远嘉科技），操作简单。
无线调试神器：无线WiFi串口透传模块使用
无线调试神器：无线WiFi串口透传模块使用模块介绍模块名称：DT-06 无线模块功能：模块实现了模块串口与WiFi数据的实时透传模块实物图片模块特点TTL-WiFi 模块基于 ESP-M2 WiFi 模块研发，引出串口 TTL、EN、STATE 等引脚。
产品内置串口透传固件可完成设备TTL 端口到WiFi/云的数据实时透传，具备低功耗控制，状态指示等功能。
模块可直接取代原有的有线串口，实现嵌入式设备数据采集和控制。
•内置工业级透传固件V3.0，可靠稳定，WEB界面配置；•基于ESP-M2高性能WiFi模块，整体尺寸：34mm×17mm×4mm；•供电电压：4.5V~6.0V，TTL 电压：3.3V（可兼容5.0V）；•引出管脚：STATE，TXD、RXD、EN；•平均电流：80mA；WiFi数据发送时170mA；深度睡眠模式下20μA；•支持串口AT指令；•支持可再编程，OTA固件升级；•串口与WiFi数据实时无缝透传；•内置HTTP Web Server，支持网页配置各项参数；•WiFi支持AP、STA、AP+STA三种模式；•支持WiFi STA模式下自动重连，TCP Client模式下自动重连；•串口支持设置波特率、数据位、奇偶校验、停止位、分包时间；•支持波特率(bps)：300/600/1200/2400/4800/9600/19200/38400/57600/74800/115 200/•230400/460800/921600/1843200/3686400；•支持AP使能、自定义SSID/密码、自定义IP和网段等；•自动扫描周边热点，支持STA使能、DHCP、自定义IP和网段等•支持TCP Server、TCP Client、UDP Server、UDP Client和UDP局域网广播；•远程服务器地址支持DNS域名自动解析；•支持通过AT指令查看状态；•引出IO4表征WiFi状态。
HC-12 V2.6无线串口通信模块用户手册说明书
HC-12无线433MHz串口模块用户手册目录一.模块介绍1.1模块特点 (3)1.2模块概述 (3)1.3基本参数 (3)1.4系列产品 (3)二.连接说明2.1工作原理简单介绍 (4)2.2模块MCU等设备的连接 (4)2.3模块之间的连接通讯 (5)2.4模块与PC连接通讯 (5)三.无线串口透传3.1串口透传特性 (5)3.2四种串口透传模式 (5)四.快速测试4.1参数架与模块连接 (6)4.2通讯测试 (7)五.开发利用5.1模块尺寸和引脚定义 (7)5.2天线选择 (8)5.3嵌入方式 (8)5.4贴片炉温 (9)5.5参考连接电路 (9)六.AT指令6.1进入AT指令方法 (10)6.2出厂默认参数 (10)6.3AT指令介绍 (10)七.关于汇承7.1公司简介 (13)版本信息HC-12V2.6发布日期2018年07月11日修改记录1.增加FU2模式下发送数据时间间隔的说明。
（2013.10.17）2.修正应用实例及电路中HC-12模块与MCU串口连接的线路图。
（2013.12.26）3.FU3模式1200波特率恢复成和1.13版本的一样，同时增加FU4模式。
FU4模式下串口波特率固定为1200bps，空中波特率为500bps，可以提高通信距离。
该模式下，只适用传输少量数据（每个数据包在60个字节以内），数据包发送时间间隔不能太短（最好在2秒以上），否则会造成数据丢失。
（2014.09.18）4.修改了FU2模式下，只适用传输少量数据（每个数据包在20个字节以内），数据包发送时间间隔不能太短（最好在2秒以上），否则会造成数据丢失。
（2014.09.18）5.软件版本由原来的V2.3升级为V2.4。
（2016.12.02）6.软件版本由原来的V2.4升级为V2.6。
（2018.07.11）1.1模块特点※远距离无线传输（开阔地1000米/FU4模式下，空中波特率500bps）※工作频率范围（433.4—473.0MHz，多达100个通信频道）※最大100mW（20dBm）发射功率（可设置8档功率）※四种工作模式，适应不同应用场合※内置MCU，通过串口和外部设备进行通信※不限一次发送的字节个数（FU1/FU3模式）※模块支持一对一、一对多、多对多连接透传1.2模块概述HC-12无线串口通信模块是新一代的多通道嵌入式无线数传模块。
wifi模块使用指南
wifi模块使用指南目录1 wifi模块简介 (1)1.1 主要功能 (1)1.2 应用领域 (1)1.3 用法简介 (1)2 wifi模块的技术规格 (2)3 电脑连接wifi模块 (4)4 设置wifi模块 (5)4.1 登录wifi模块设置网页 (5)4.2 设置网络参数 (6)4.3 重启wifi模块 (7)4.4 测试设置的正确性 (8)4.5 Wifi模块设置步骤总结 (9)5 在机器人控制器上使用wifi模块 (10)5.1 wifi模块与控制器的硬件连接 (10)5.2 基于wifi模块的电脑与控制器间通信 (11)5.3 基于wifi模块的手机与控制器间通信 (11)1 wifi模块简介1.1 主要功能此模块为wifi转串口的透明传输模块，可以将基于无线局域网WLAN的通信信号转给普通TTL串行接口的设备，从而可轻松实现上位机（电脑、智能手机等）对下位机（单片机等具有TTL串行接口的设备）的无线控制。
使用wifi模块较之普通无线传输具有更大的优点：wifi传输距离远大于蓝牙，而且可以通过不同的SSID区分网络，很多wifi网络同时同地工作也不会相互干扰。
1.2 应用领域✧智能家电、智能家居✧医疗监护、智能玩具✧汽车电子、工业控制✧智能电网、物联网1.3 用法简介Wifi模块一般带有IPX外置天线，如图1.3-1，无障碍有效传输距离约为80米。
如果使用具有WLAN功能的智能手机与下位机进行通信，则只须将wifi模块连接于下位机；如果使用电脑与下位机进行通信，则电脑本身需具备WLAN联网能力或加装如图1.3-2的无线网卡。
图1.3-1 带有IPX天线的Wifi模块图1.3-2 无线网卡基于此wifi模块，用户可自行开发符合TCP网络传输协议的电脑或手机无线应用程序；此外，wifi模块可以直接插上本公司的V2.0版M4S16AD8RK移动机器人控制器，使得电脑或安卓手机可以无线遥控机器人的运动。
无线模块使用说明书
无线模块使用说明书
一、产品概述
无线模块是一种便捷、高效的电子设备，采用无线通信技术，
使设备在无需布线的情况下进行数据传输和通信。
本文档旨在为用
户提供详细的无线模块使用说明，帮助用户快速了解和使用该产品。
二、产品特点
1. 高效便捷：无线模块采用无线通信技术，可以实现设备之间
的快速数据传输和通信，避免了繁琐的布线。
2. 稳定可靠：采用先进的无线通信技术，使数据传输更加稳定
可靠，减少了传输过程中的数据丢失率。
3. 灵活易用：无线模块与设备连接简单方便，只需要进行简单
的设置即可实现设备间的快速通信。
三、产品安装与连接
1. 确保所有设备都处于关机状态。
2. 将无线模块插入需要进行无线通信的设备的对应插槽中，并
确保插紧。
3. 打开设备电源，并确保无线模块的电源指示灯正常亮起。
4. 对无线模块进行必要的设置，如设置连接方式、配置网络参
数等。
四、使用方法
1. 网络连接
根据设备的需求，选择合适的连接方式，如Wi-Fi、蓝牙等。
2. 配置网络参数
根据实际情况，配置无线模块的网络参数，包括网络名称、密
码等，确保连接的网络能够正常工作。
3. 设备通信
配置完成后，设备之间即可通过无线模块进行数据传输和通信。
用户可根据实际需求，自行编写代码或使用相应的软件进行通信。
五、常见问题解决。

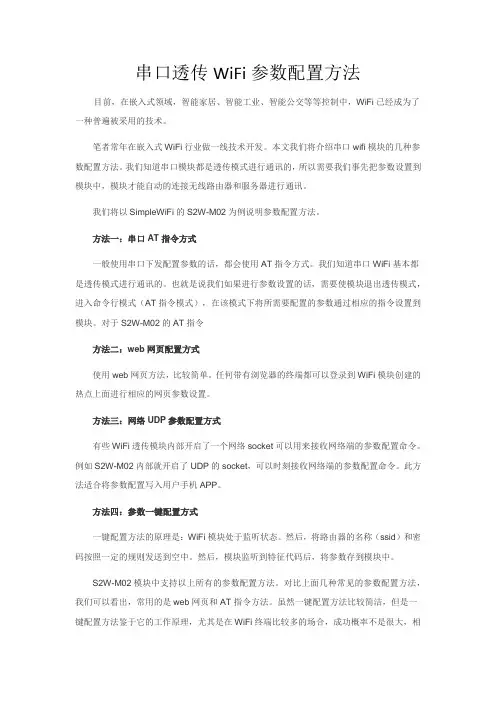

串口透传WiFi模块常见的几种参数配置方法含web网页配置
串口透传WiFi参数配置方法目前，在嵌入式领域，智能家居、智能工业、智能公交等等控制中，WiFi已经成为了一种普遍被采用的技术。
笔者常年在嵌入式WiFi行业做一线技术开发。
本文我们将介绍串口wifi模块的几种参数配置方法。
我们知道串口模块都是透传模式进行通讯的，所以需要我们事先把参数设置到模块中，模块才能自动的连接无线路由器和服务器进行通讯。
我们将以SimpleWiFi的S2W-M02为例说明参数配置方法。
方法一：串口AT指令方式一般使用串口下发配置参数的话，都会使用AT指令方式。
我们知道串口WiFi基本都是透传模式进行通讯的。
也就是说我们如果进行参数设置的话，需要使模块退出透传模式，进入命令行模式（AT指令模式），在该模式下将所需要配置的参数通过相应的指令设置到模块。
对于S2W-M02的AT指令方法二：web网页配置方式使用web网页方法，比较简单。
任何带有浏览器的终端都可以登录到WiFi模块创建的热点上面进行相应的网页参数设置。
方法三：网络UDP参数配置方式有些WiFi透传模块内部开启了一个网络socket可以用来接收网络端的参数配置命令。
例如S2W-M02内部就开启了UDP的socket，可以时刻接收网络端的参数配置命令。
此方法适合将参数配置写入用户手机APP。
方法四：参数一键配置方式一键配置方法的原理是：WiFi模块处于监听状态。
然后，将路由器的名称（ssid）和密码按照一定的规则发送到空中。
然后，模块监听到特征代码后，将参数存到模块中。
S2W-M02模块中支持以上所有的参数配置方法。
对比上面几种常见的参数配置方法，我们可以看出，常用的是web网页和AT指令方法。
虽然一键配置方法比较简洁，但是一键配置方法鉴于它的工作原理，尤其是在WiFi终端比较多的场合，成功概率不是很大，相反用户体验变差了。
我们建议还是使用web网页或者AT指令方法。
这2种方法没有任何兼容性问题，任何平台任何品牌的手机都可以实现对模块的参数配置。
wifi模块用法
WiFi模块是一种用于实现无线网络连接的硬件设备，常用于物联网、智能家居、无线传感器网络等领域。
以下是一般的WiFi模块的使用步骤：
1.连接电源：将WiFi模块与电源连接，通常是通过连接电源适配器或其他电源供应器。
2.连接到主控设备：将WiFi模块与主控设备（如单片机、微控制器）连接，通常使用UART、SPI或I2C等串行通信接口进行连接。
3.配置网络参数：使用主控设备通过串口或其他通信方式，向WiFi模块发送指令以配置网络参数。
参数包括WiFi热点名称（SSID）、密码、加密方式等。
4.网络连接：使用WiFi模块提供的接口函数，在主控设备上编写代码，使用配置好的网络参数连接到指定的WiFi网络。
通常需要使用认证信息（如用户名和密码）进行网络连接。
模块会向指定的WiFi路由器发送连接请求，并获取IP地址。
5.数据传输：一旦在WiFi网络中成功建立连接，就可以使用网络传输数据。
可以通过打开Socket连接，使用TCP或UDP协议进行数据传输。
具体的数据传输方式和协议根据应用需求而定。
需要注意的是，不同的WiFi模块具体使用步骤可能会有所不同。
因此，在使用特定的WiFi模块时，应仔细阅读相关的技术文档和指南，了解具体的使用方法和函数接口。
另外，为了确保网络安全，建议采取一些安全措施，如使用加密网络、启用密码保护等，以保护通信过程中的数据安全。
WIFI模块设置说明
1、将WIFI模块与随机带的USB-TTL模块像下图这样连接USB-TTL输出电压选择为3.3V，VCC脚对应WIFI模块的3.3V端子2、将USB-TTL模块插在电脑USB口上，安装资料里的驱动USB转232 HL340驱动.exe3、安装后设备管理器列表中会出现1个USB串口，请记下串口数目，如下图的是COM44、打开WIFI设置软件选择串口端口，点“搜索模块”如果模块之前已经设置过工作模块参数的，需要先点“退出透传模式”，再点“搜索模块”5、一般我们通过无线路由器连接WIFI模块，再连接到控制器这样的通讯链路的话，请选择基础网络，网络名称选你WIFI路由的名称，如果不知道，可以先切换到“功能测试”，点“扫描”，在里面找出你的无线路由器名，填到之前的网络名称里。
安全模式和明码请填写你现在无线路由器上的如果你希望控制器访问是固定IP的，请关闭下面的“启用DHCP”，并填写下面的参数，这个和电脑网卡的配置类似6、网络连接一般有TCP和UDP 2种协议，另外还分服务器和客户端2 种连接方式。
这个按你的需求选择。
如果是服务器模式，需要填写监听的端口号。
如果是客户端模式需要填写WIFI模块主动连接的主机地址和端口。
TCP连接超时一般选0就可以了。
7、以上面参数为例，用TCP/UDP调试助手连接WIFI模块，用串口调试助手通过USB-TTL 模块连接到WIFI模块输出的串口上。
如果发送不成功的话，请检测以下条目●是否退出了WIFI设置软件●是否波特率设置为115200，串口号是否为USB-TTL模块的USB串口●网络端口号和网络协议是否选择正确●16进制发送是否设置正确8、至此，WIFI模块已设置完毕，可以插到控制板的WIFI模块插座上了，主要模块天线朝外，插拔时请将控制板断电。
控制板菜单设置中RS232串口波特率请设置为115200，可使用配套的通讯协议和通讯软件与控制板进行连接，连接上后WIFI模块为只有1个LED闪烁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 产品简介 • TLG10UA03 是华大电子推出的全新的第三代嵌入式 Uart-Wifi 模块产品。Uart-Wifi 是 基 于 Uart 接口的符合 wifi 无线网络标准的嵌入式模块，内置无线网络协议 IEEE802.11 协议栈 以及 TCP/IP 协议栈，能够实现用户串口数据到无线网络之间的转 换。通过 Uart-Wifi 模块， 传统的串口设备也能轻松接入无线网络。 • TLG10UA03 在前两代产品的基础上进行了全面的软硬件升级，功能更加强大，使用 更 加简单，其主要功能特性包括： 接口 • 双排插针式接口：HDR254M-2X4 支持波特率范围：1200~115200bps 支持硬件 RTS/CTS 流控 • 单 3.3V 供电 无线 • 支持 IEEE802.11b/g 无线标准 • 支持频率范围：2.412~2.484 GHz • 支持两种无线网络类型： • 基础网（Infra）和自组网（Adhoc） 支持多种安全认证机制： WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-PSK 支持快速联网 • 支持无线漫游 其它 • 支持多种网络协议： • TCP/UDP/ICMP/DHCP/DNS/HTTP 支持自动和命令两种工作模式 支持串口透明传输模式 支持 AT+控制指令集 支持多种参数配置方式： 串口/WEB 服务器/无线连接
• 6 AT+指令控制协议 6.1 语法说明 6.1.1语法格式 6.2 指令集 6.2.1指令列表 6.2.2网络控制类 6.2.3系统控制类 6.2.4参数设置类 6.3 例程代码 6.3.1例程代码说明 6.3.2命令模式下 Wifi 网卡的操作流程 6.3.3示例代码主要的数据结构 6.3.4串口数据操作 6.3.5AT 指令返回参数解析函数 6.3.6字符串操作函数 6.3.7几种 AT 指令发送解析示例 • 附录 A 常见问题与解答 Q1：模块为何搜索不到指定的网络？ Q2：模块为什么连接不上网络？ Q3：模块设置为 WPA/WPA2 安全模式时，为什么在复位后需要 10 多秒才能响应指令或自动连上网络？ Q4：模块已经显示加网成功，为什么 PING 不通？ Q5：自动工作模式下，为什么模块联网后总是一会儿能 PING通，一会儿又 PING不通？ Q6：自动工作模式下，为什么模块复位后没有自动联网？ Q7：自动工作模式下，为什么通过串口发送到模块的数据，延迟一段时间才被发送到网络上？ Q8：自动工作模式下，输入逃逸字符后为什么无法退出透明传输状态？ Q9：为什么配置程序搜索不到模块？ Q10：使用配置程序修改参数，为什么返回使用了禁止的操作符错误？ Q11：为什么打不开 WEB 服务器网页？ Q12：用户设置了自身不支持的波特率，导致的再也无法连接模块该怎么办？ Q13：无线连接时为什么搜索不到指定的模块？ Q14：在我的使用环境下，为什么无线网络连接的质量总是很差？ • 附录 B 文档修订记录
• • • • • • • • • • • • • • • • • • • • • • • • •
目录
• 1 产品简介 • 2 产品综述 2.1 技术规格 2.2 硬件说明 2.2.1 机械尺寸 2.2.2 外部接口 2.2.3 天线（选配） 2.2.4 串口转接板（选配） 2.2.5 无线适配器（选配） 2.3 主要功能 2.3.1 连接无线网络 2.3.2 串口即插即用 2.3.3 串口命令模式 2.3.4 TCP/IP 协议栈 2.3.5 灵活的参数配置 2.3.6 多功能 GPIO 2.3.7 固件在线升级 • 3 快速开始向导 3.1 准备工作 3.2 设设计指南 4.1 硬件连接 4.2 工作模式 4.2.1启动模式选择 4.2.2自动工作模式 4.2.3命令工作模式 4.3 参数详细说明 4.3.1无线设置参数 4.3.2网络设置参数 4.3.3工作模式设置参数 4.3.4高级无线设置参数 4.3.5串口设置参数 4.3.6透明模式设置参数 4.3.7系统设置参数 4.4 出厂默认设置 4.5 典型应用范例 4.5.1主动型串口设备联网 4.5.2被动型串口设备联网 4.5.3广播方式的串口设备联网 4.5.4无线虚拟串口 4.5.5多网络连接模式 • 5 配置管理指南 5.1 使用配置管理软件 5.1.1简介 5.1.2模块管理 5.1.3配置参数 5.1.4功能测试 5.1.5系统信息 5.1.6固件升级 5.2 使用 WEB 服务器 5.2.1查询/修改配置参数 5.2.2在线固件升级 5.3 使用超级终端程序
简介
• • TLG10UA03 是华大电子推出的全新的第 三代嵌入式 Uart-Wifi 模块产品。 Uart-Wifi 是基于 Uart 接口的符合 wifi 无 线网络标准的嵌入式模块，内置无线网络协议 IEEE802.11 协议栈以及 TCP/IP 协议栈，能够 实现用户串口数据到无线网络之间的转换。通 过 Uart-Wifi 模块，传统的串口设备也能轻松 接入无线网络。 TLG10UA03 在前两代产品的基础上进行 了全面的软硬件升级，功能更加强大，使用更 加简单： 全面支持串口透明数据传输模式，真 正实现串口的即插即用 全新的 AT+指令集，全部基于 ASCII 格式，简单易懂，使用更容易 更加完备的 TCP/IP 协议栈 ，支持 DHCP 协议动态 IP 地址分配和 DNS 域名解析功能 内置 WEB 服务器，实现使用 IE 浏览 器通过无线网络远程配置模块参 支持频率范围：2.412~2.484 GHz 支持两种无线网络类型： 基础网（Infra）和自组网（Adhoc） 支持多种安全认证机制： WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-PSK 支持快速联网 支持无线漫游 其它 支持多种网络协议： TCP/UDP/ICMP/DHCP/DNS/HTTP 支持自动和命令两种工作模式 支持串口透明传输模式 支持 AT+控制指令集 支持多种参数配置方式： 串口/WEB 服务器/无线连接 应用领域 智能公交网络，如无线刷卡机 小额金融支付网络，如无线 POS 机 工业设备联网，如无线传感器 物联网
TLG10UA030 -Wifi模块详细资料
产品型号：TLG10UA030 产品特性 接口 • 双排插针式接口：HDR254M2X4 支持波特率范围： 1200~115200bps 支持硬件 RTS/CTS 流控 • 单 3.3V 供电 无线 • 支持 IEEE802.11b/g 无线标准 数 • 更高的传输性能， 高可达 11KB/S的发送速率
