低压无功补偿装置说明书

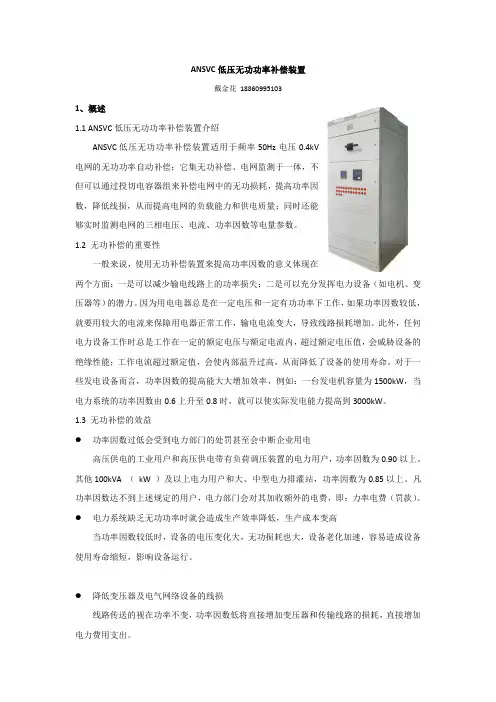

ANSVC低压无功功率补偿装置
在交流电力系统中，绝大多数负载都是感性负载。其产生的感性无功回流到电力系统中，
导致系统功率因数降低，系统的压降增大电能损耗增大等问题。常见负载功率因数如下ห้องสมุดไป่ตู้：
常见负载功率因数表
负载类型
功率因数
企业类别
功率因数
白炽灯
1
造纸工业
0.5～0.8
荧光灯
0.5～0.6
塑胶工业
0.6～0.72
经过现场考察，为客户配置了 ANSVC-600-380/B 的无功补偿装置，其补偿效果如下：
投入前
投入后
9、典型行业案例 工矿企业
工矿企业中使用了大量的机械，加工中使用了各种加热炉都是会影响电网无功功率的重 要因素，使用无功补偿后，提高了功率因数，保证了企业效益。 机电设备
机电设备中使用了大量的电机、变压器以及感性设备，使用无功补偿能提高功率因数， 减少了线路损耗，节约了成本。
一般来说，使用无功补偿装置来提高功率因数的意义体现在 两个方面：一是可以减少输电线路上的功率损失；二是可以充分发挥电力设备（如电机、变 压器等）的潜力。因为用电电器总是在一定电压和一定有功功率下工作，如果功率因数较低， 就要用较大的电流来保障用电器正常工作，输电电流变大，导致线路损耗增加。此外，任何 电力设备工作时总是工作在一定的额定电压与额定电流内，超过额定电压值，会威胁设备的 绝缘性能；工作电流超过额定值，会使内部温升过高，从而降低了设备的使用寿命。对于一 些发电设备而言，功率因数的提高能大大增加效率，例如：一台发电机容量为 1500kW，当 电力系统的功率因数由 0.6 上升至 0.8 时，就可以使实际发电能力提高到 3000kW。 1.3 无功补偿的效益 功率因数过低会受到电力部门的处罚甚至会中断企业用电

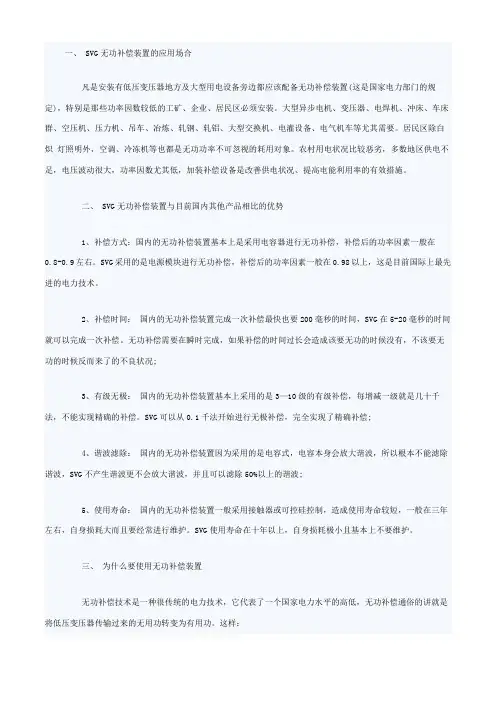

SVG无功补偿装置讲解说明
一、 SVG无功补偿装置的应用场合凡是安装有低压变压器地方及大型用电设备旁边都应该配备无功补偿装置(这是国家电力部门的规定)，特别是那些功率因数较低的工矿、企业、居民区必须安装。
大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。
居民区除白炽灯照明外，空调、冷冻机等也都是无功功率不可忽视的耗用对象。
农村用电状况比较恶劣，多数地区供电不足，电压波动很大，功率因数尤其低，加装补偿设备是改善供电状况、提高电能利用率的有效措施。
二、 SVG无功补偿装置与目前国内其他产品相比的优势1、补偿方式：国内的无功补偿装置基本上是采用电容器进行无功补偿，补偿后的功率因素一般在0.8-0.9左右。
SVG采用的是电源模块进行无功补偿，补偿后的功率因素一般在0.98以上，这是目前国际上最先进的电力技术。
2、补偿时间：国内的无功补偿装置完成一次补偿最快也要200毫秒的时间，SVG在5-20毫秒的时间就可以完成一次补偿。
无功补偿需要在瞬时完成，如果补偿的时间过长会造成该要无功的时候没有，不该要无功的时候反而来了的不良状况;3、有级无极：国内的无功补偿装置基本上采用的是3—10级的有级补偿，每增减一级就是几十千法，不能实现精确的补偿。
SVG可以从0.1千法开始进行无极补偿，完全实现了精确补偿;4、谐波滤除：国内的无功补偿装置因为采用的是电容式，电容本身会放大谐波，所以根本不能滤除谐波，SVG不产生谐波更不会放大谐波，并且可以滤除50%以上的谐波;5、使用寿命：国内的无功补偿装置一般采用接触器或可控硅控制，造成使用寿命较短，一般在三年左右，自身损耗大而且要经常进行维护。
SVG使用寿命在十年以上，自身损耗极小且基本上不要维护。
三、为什么要使用无功补偿装置无功补偿技术是一种很传统的电力技术，它代表了一个国家电力水平的高低，无功补偿通俗的讲就是将低压变压器传输过来的无用功转变为有用功。
正泰nwk1-G无功补偿控制器说明书
NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。
HWJKF-12J说明书
HWJKF-12J型低压无功补偿智能控制器使用说明书合肥华威自动化有限公司HE FEI HUA WEI AUTOMATIC CO．，LTD．目录一、简介 (1)二、技术参数 (1)三、使用环境条件 (1)四、控制器主要功能 (1)五、界面操作说明 (2)六、装置端子接线图(背视) (4)七、典型应用接线图 (5)八、装置调试说明 (5)九、装置外形及安装开孔尺寸： (6)一、简介HWJKF-12J型低压无功补偿智能控制器以高速微处理器为控制核心，其功能强大、抗干扰能力强、运算速度快，产品采用贴片工艺制造。
产品质量可靠，其通过与并联电容器装置配套，控制补偿电容器自动投切，以提高功率因数，提高电力变压器的利用效率，降低线损，改善电压质量。
控制器以电压(U)或无功功率(PF)为控制物理量（根据用户需求可灵活选择），可满足不同用户的需求。
当控制物理量为无功功率(PF)时，可根据实时的无功需量，进行电容器组的最佳匹配投切，使补偿效果达到最佳状态。
确保系统稳定、无投切振荡、无补偿呆区。
当控制物理量为电压(U)时，能根据当地的电压高低自动投切电容器组以调节电压。
二、技术参数l工作电压：交流200V～240Vl额定频率：50Hzl取样电压：AC220V ±20％三相四线l取样电流：0～5A三相四线 (总进线电流互感器二次侧)l控制输出：12路继电器常开出口 AC220V/3Al控制对象（即电容投切开关）：电容型交流接触器l电容组合方式：12共；9共1分；6共2分；3共3分；4分l电容器容量设置：0kvar～200 kvar 级差1l CT变比比值设置： 10～600 级差 1l控制延时：0～600S三、使用环境条件l环境温度：-40℃～ +85℃；l相对温度：25℃时小于90％；l大气压力：79.5kPa ～ 106.0kPa（海拔2000m及以下）。
四、控制器主要功能1．控制功能l当以电压为控制物理量时u实测电压处于电压上下限之间时控制器维持现状不动作。
ANJKD19低压无功补偿智能控制器使用说明书(V1.1)A5
-2-
武汉安科新能电力科技有限公司 3)补偿方式及投切方式 补偿方式：混合补偿（三相分相补偿与三相均衡补偿相结合）。 投切方式：以最优组合一次补偿到位。 4.测量准确度
-6-
设置范围 1～9000 0.850～0.980 0.950～1.000 0.02～1s 1～180s
0～6 0～19 40～70℃ 220～265V 140～220V
1～60% 1～60% 0～200Kvar
步长
0.01 0.01 0.01s
1s 1 1 1℃ 1V 1V
1% 1% 1Kvar
出厂预置
-5-
武汉安科新能电力科技有限公司
K1
K2
K3 K4 K5 K6K7 K8K9Fra bibliotekK10
K11 K12 K13 K14 K15 K16 K17 K18 K19
COM 12V
光 耦 输 出 19路
电 容 投 切 开 关 1～ 19组 （分补或共补）
L N UA UB UC UN IA+ IA- IB+ IB- IC+ IC-
下,若质量有问题,我公司负责免费维修；一年后公司提供终身保修.本条款若有 合同时以合同约定为准.
武汉安科新能电力科技有限公司 地址：武汉东湖新技术开发区光谷大道 303 号光谷芯中心文锦楼 电话：027-81610995 81711229 传真：027-81611005 邮编：430074 网址：
测量物理量 电压 电流 功率因数 无功功率 温度
测量准确度 ≤±0.5%（在 80%～120%额定电压范围）
JKF-Ⅱ型全数字低压无功自动补偿控制器说明书
目录JKF-ⅡA型全数字低压无功自动补偿控制器说明书一、概述 (1)二、使用条件 (1)三、主要技术参数 (1)四、基本功能 (3)五、操作说明 (5)六、产品的安装及接线 (9)七、上电运行 (11)八、警告 (11)JKF-ⅡA型全数字低压无功自动补偿控制器说明书说明书北京科伟达电力设备有限公司一、概述JKF-ⅡA型全数字无功自动补偿控制器是低压配电系统无功功率补偿的专用控制器，可与各型号低压配电电容屏配套使用。
本机采用国内外先进技术，具有外形合理美观，功能完善，抗干扰能力强，运行稳定可靠，补偿精度高等优点，已通过中国电控配电设备检测中心的型式试验，各项性能指标达到或优于国家专业标准。
二、使用条件环境温度：-25℃~+55℃。
大气条件：在20℃时，空气湿度不超过90%，温度较低时，允许有较高湿度，但必须考虑因温度过低而形成的凝露。
海拔高度：≤2000m周围环境：无爆炸危险、无足以损害绝缘及腐蚀金属的有害气体。
三、主要技术参数3.1基本参数·电源电压：AC 380V；·电源频率：50±5 H Z；·取样电压：AC 380V±20%；·取样电流：AC 100mA-5A；·本机功耗：≤15W；·灵敏度：100 mA；3.2测量精度电压、电流：0.5级；功率因数：1.5级。
3.3控制物理量无功功率3.4输出方式北京科伟达电力设备有限公司无源触点AC 200V 5A或DC 12 V 40Ma(订贷时需声明)。
3.5采样电流方向自动判别。
控制器具有自动、手动补偿功能、设置功能和过压、欠压保护功能。
4.1自动功能可根据电网的负荷情况及投入系数、切除系数和电容器组容量设置值，自动投入或切除电容器组【1】4.2设置功能可对投入门限系数、切除门限系数、投入延时，切除延时、过压保护值、欠压保护值、封锁延时、保护延时、CT变比、单台电容器组容量、电容器组组数及控制模式等参数进行设置【2】。
JKF8说明书(补偿控制器)
1.概述JKF8智能型低压无功功率自动补偿控制器(以下简称控制器)是低压配电系统补偿无功功率的专用控制器,依据机械工业标准JB/T9663—1999及电力行业标准DL/T597-1996设计，其控制物理量为无功功率和功率因数,有二种规格（最大6回路、最大12回路).控制器采用国际上最先进的微处理器进行智能测量与控制，可与各种型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠,并在有谐波的场合下能正确显示电网功率因数等特点，具有全自动模式,“傻瓜”式设计，是目前国内无功补偿控制器性价比最好的产品之一。
型号及其含义:输出回路规格产品设计序号控制物理量-复合型低压无功补偿控制器2.功能特点2。
1 采用无功功率、功率因数复合控制，确保低负荷时可靠投入,避免投切振荡.2.2 实时显示网络状况，包括功率因数、电压、电流、有功功率、无功功率等五种参数.2.3 自动识别取样信号极性，无极性接错之虑。
2.4 电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并显示电压值。
2.5 当电流互感器次级信号小于150ｍA时,封锁电容器的投入，同时自动快速(5秒）逐级切除已投入的电容器组。
2.6 同组电容器切投封锁时间为3分钟.(电容放电时间）2。
7 有循环自检功能，便于电容屏出厂试验用。
3。
使用条件3.1环境温度:-10℃～+40℃3.2相对湿度:40℃≤50％，20℃≤90%3。
3海拔高度：≤2000m3。
4环境条件：无有害气体和蒸气，无导电性或爆炸性尘埃，无剧烈的机械振动3.5工作电压：380V±20%4。
技术参数5。
安装方式控制器安装方式与电容屏42L系列仪表安装方式相同，外型尺寸120 mm ×120 mm ×130 mm，安装开孔尺寸113 mm×113mm，嵌入深度为130 mm .6。
功能介绍6。
1 工作原理控制器通电之后显示“CAL”，5秒后进入自动工作状态，如输入电流符合最小要求（大于150ｍA）,将显示所测电网功率因数COSΦ。
低压无功功率补偿及补偿装置1209
断路器）、5.KFJ智能快速复合开关、6.电力电容器等关键元件构成。
三、工作原理 1、（1,2,4）+4n控制原则
（1,2,4）+4n控制原则相对市场通用的循环控制方式，不但可以使 电网所需的补偿容量一步到位，而且还可以使无功补偿装置的快速开 关的投切次数大为减少，提高产品寿命，补偿精度可以大幅提高。
接触器（或者继电器）也是用的很差的，实际使用时大部分都很容易坏，而 且都是先坏晶闸管，只能冲当接触器（或者继电器）使用，继而接触器（或 者继电器）也会损坏。假如复合开关要完全满足实际运行需要，必须使用符 合设计规范的晶闸管和接触器（或者继电器），这样一来复合开关的体积会 很大，价格也会比单纯的晶闸管和单纯的接触器贵很多。目前国内还没有这 种真正意义上的（成熟的）复合开关，因为价格是主导，懂行的人不多（没
开关或复合开关投切的装置，其动态响应时间应不大于1 s。”的指标。 过零投切，投切无涌流、飞弧，无高次谐波，补偿电容器寿命长。
具有过流、过热、短路、断相、过压保护，自动/手动投切方式可以互换。
产品通过国家3C及CQC认证，快速开关电寿命大于100万次。 电磁抗干扰达到A级（4kV）。 产品于2011年11月通过省级科技成果鉴定
统中，实现无功功率分相、三相混合智能动态补偿，达到提高功率因 数，降低线损，节约电能的目的。
产品符合GB7251.1-1997、GB/T15576-2008标准要求。
二、装置构成
DJHK系列低压无功功率动态补偿装置主要由：1.GGD柜（SMC或不 锈钢箱）2.JKWDF控制器、3.刀熔开关（或断路器）、4.熔断器（或
合开关及晶闸管的优点，同时克服了三者的缺点。所以，快速开关是当前较为理
想的动态补偿投切开关。 动态补偿的特点为补偿速度快，补偿效果好。其优点为： 1、能更好地保证电压质量 动态无功补偿装置能在电压下降时迅速进行补偿，使电网电压快速回升，有利于 保持电压稳定。而使用静态补偿装置，响应速度慢，稳压的效果有较大差异。 2、能更好地降低线路无功电流及有功电流造成的线损 采用无功功率动态（快速）补偿，可及时降低流过线路的无功功率。从而更 好地降低有功和无功线损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
求质量之上乘守信誉于天下系列无功智能补偿装置山东特安电气有限公司SHANDONG TEAN ELECTRIC CO., LTD目录一、产品简介.................................................................................................... 错误!未定义书签。
二、产品型号及含义........................................................................................ 错误!未定义书签。
三、主要技术指标............................................................................................ 错误!未定义书签。
四、原理简介.................................................................................................... 错误!未定义书签。
五、接线与运行................................................................................................ 错误!未定义书签。
六、参数设置.................................................................................................... 错误!未定义书签。
七、装置外形尺寸............................................................................................ 错误!未定义书签。
八、安装方法和注意事项................................................................................ 错误!未定义书签。
九、相关资料.................................................................................................... 错误!未定义书签。
附一一次原理图............................................................................................ 错误!未定义书签。
附二安装图.................................................................................................... 错误!未定义书签。
一、产品简介随着国民经济的高速发展和人民生活水平的提高，社会对电力的需求日益增长，对供电的可靠性和供电质量提出更高的要求。
由于负荷的不断增加对电网无功的要求也随之增加。
无功功率如同有功功率一样是保证电力系统电能质量，电压质量，降低网损和安全运行不可缺少的部分。
解决好无功补偿问题对降损节能有着极为重要的意义，这是当前供电系统优先关注的缘由。
配电系统的无功补偿大致有以下几种方式：1、10KV变电站集中补偿2、10KV线路自动投切电容器补偿3、380V配电侧分组投切电容器补偿4、用户终端分散补偿其中3、4是投资少，补偿效果最为显着也是采用最广的方式。
我公司生产的系列无功智能补偿装置就是适应上述两种补偿方式的新一代智能化补偿装置，主要部件采用了JKL型和JKWF型无功自动补偿控制器及相配套的新型选相开关。
前者采用了国内最先进的单片机控制技术和高精度模拟量采样技术。
在硬件设置和软件设计中考虑了优化的抗干扰措施，因此具有很高的稳定性和可靠性。
产品符合JB/T9663-1999标准，广泛用于不同的电网条件。
新型选相开关是新一代的电容器投切开关，较之于传统的接触器，可控硅或复合开关有无法替代的优点，实现了电容器的电压过零投入，避免合闸涌流的出现；电流过零切除，不产生暂态过电压，从而不危及电容器的安全，延长电容器的使用寿命，新型选相开关利用MCU技术，控制精度高，功耗极小，成本低，运行可靠。
这种新型的投切开关是当前的必然趋势。
低压配电系统三相负荷除了基本平衡工况之外，对于城网和居民小区其三相负荷不尽相同。
为了满足此种工况，系列无功智能补偿装置包含二种补偿方式：一是共补；二是分补。
前者适用于三相负载基本平衡的工业负荷，后者就是为了补偿三相不平衡负载的无功而设计的。
选相开关是可分相控制的，而控制器采用JKWF系列智能无功功率分相补偿控制器，它能根据负载工况实现共补和分补的综合调控，实现无功最优补偿。
本装置外壳防护级检验、保护分别符合JB/T7113-1993中相应要求，适用于户外持续运行。
本系列产品适用于城网、农网、工矿企业、生活小区等低压配电系统。
二、产品型号及含义三、主要技术指标1、环境条件（1）环境温度：-25℃～+50℃（2）相对湿度：+25℃时≤90％（3）海拔高度：≤2000m（4）周围介质：无腐蚀性气体，无导电尘埃，无易燃易爆危险品（5）地震烈度：≤８级2、控制器工作电源：AC380V/220V，50HZ，功耗＜10W3、控制参数（1）电压等级：400Vac（2）保护：过压／欠流、过流、短路保护（3）控制方式：三相共补或三相分补、循环投切（4）过压、欠流、投入门限、切除门限，延时等参数可由用户自行设置（5）投切级数为1～12级（6）采样参量：无功功率Ｑ和功率因数COS四、原理简介一次原理见图1，共补型无功补偿：输入信号来自任一相电压及同一相的电流（如电压取自A相，则电流取自A相），而分补型无功补偿需要同时采样三相电压三相电流，控制器根据采样所得电压电流值经软件程序分析计算，求得当前无功缺额和功率因数值，经与设定值进行比较将有关数据输入逻辑控制电路，经输出端口控制电容器的投切，从而进行无功补偿。
根据不同补偿方式，本公司生产两种选相开关：TAXK-G型用于三相共补；TAXK-F型用于三相分补，前者适用于三相负荷基本平衡的工业负载，后者适用于三相负荷不平衡的生活负载，诸如生活小区、办公楼等。
不同补偿方式所应用的控制器也不相同，一般共补方式采用JKL型控制器，分补或共补加分补方式采用JKWF型控制器。
本公司生产的TAXK系列选相开关其控制方式灵活，既可用于220Vac控制，也可采用DC12V直流控制或485通讯。
常规出厂时直流控制端（COM）为直流负极性，如要应用于正极性时应在订货时说明。
五、接线与运行1、安装：需接入箱(屏)内的线共有：A、B、C、N四根进线和由相应相CT输出的电流信号线（电流取自负荷电流与补偿装置总电流，即变压器出口或线路电源侧）。
A、B、C 三相接入空气开关入口端的对应相，电缆的线径取每平方毫米4-6A为宜(以铜芯为佳)。
CT二次输出的电流信号线接在装置的电流端子上。
2、装置接线图，控制器后背端子及选相开关连接图：见图并参照相应控制器说明书。
3、装置箱体必须可靠接地，外接地线的截面不得小于10mm2 (铜芯线)。
4、安装完毕后在投运前应作常规的绝缘检查，经检查正确即可投入运行。
六、参数设置1、共补型控制器：JKL控制器面板可进行下列参数设置：（1）控制器由四位数码管（LED）显示状态参数，第一位LED显示功能代码，后三位显示状态参数，根据代码表按∩（选择）的功能代码。
（2）参数修改：当选定某种功能代码后，释放选择键按∧（递增）或∨（递减）键，设定参数，释放按键30秒后，显示返回自动状态。
（3）手动运行：按∩（选择）键第一位LED显示H即进入手动运行状态，按∧键，手动投入。
按∨键手动切除。
具体设置见控制器说明书（4）附表1：产品选型规格参数2、分补型JKWF型智能无功功率分相补偿控制器参数设置：用户可对下列参数设置。
七、装置外形尺寸无功补偿装置分户内（屏式）和户外（柱上柜式）二种，一般户内补偿容量较大，电容器投切组数较多，常用PGL、GGD等。
可按标准尺寸也可按用户需要非标准尺寸组屏；户外补偿容量较小，所以柜体多为非标形式。
八、安装方法和注意事项1、本箱形补偿装置只适用于柱上安装。
2、电流互感器应安装在电源线总线路上，使CT上通过的总电流包括负载电流和补偿电流之和。
3、箱内各元件的容量是经过计算配置的，用户不得擅自增减，以免造成不必要的损失。
4、装置在运行时严禁非专业人员打开箱门，以防触电。
5、产品在安装完毕后，投入运行前须进行下列核查和试验：①电器元件的安装应紧固，不松动，操作机构灵活。
②电源连线正确良好，电流信号线接线正确。
③接地线连接正确。
④用500V摇表测定主回路绝缘电阻不得小于100MΩ。
6、装置运行一定时期后应定期巡视、观察电容器投切是否正常，发现异常及时停电检修。
检修前必须断开电源，由于电容器带有很高的残压，所以必须在所有电容器充分放电后方可进行检修！九、相关资料1、确定补偿容量的几种方法：①从提高功率因数确定补偿容量：设电力网最大负荷月的平均有功功率为Pav，补偿前的功率因数为COS1，补偿后的功率因数为COS2Q=-则所需补偿容量C②从降低线损要求确定补偿容量：已知补偿前的功率因数COS1，补偿前线损△P1及补偿后要求的线损△P2，则补偿后线损下降率△P%为：△P%=[（△P1-△P2)/ △P1]×100%=[1-（COS1/ COS2)2] ×100% （1）由（1）式即可求得补偿后的功率值因数COS2值再根据Qc=Pav(tg1-tg2)求得需要补偿容量Qc附一一次原理图图1 一次原理图附二安装图图2 安装示意图公司主要生产以下产品TAXK系列选相开关TAZB系列智能补偿模块系列无功智能补偿装置GWB柱上式高压无功自动补偿装置RPC型10KV综合无功自动补偿装置WZK-I型户外高压电容器自动控制装置JKL型、JKWF系列补偿控制器谐波治理装置有机复合外套金属氧化物避雷器避雷器在线监测仪、计数器10KV跌落式熔断器。
