混凝土现浇楼板裂缝的危害、产生的原因分析与预防措施
混凝土现浇楼板裂缝的危害、产生的原因分析、预防措施及处理方法随着建筑业的发展，现浇钢筋混凝土楼板非常普遍，但在实际施工中又出现了一个质量通病问题——那就是裂缝问题。
我现就对现浇钢筋混凝土楼板裂缝产生的危害、楼板开裂的原因、预防及处理措施与大家交流。
一、现浇钢筋混凝土楼板裂缝的危害混凝土是多组分复合材料，在温度和湿度变化的条件下，硬化并产生体积变形。
由于各种材料变形不一致，互相约束而产生初始应力，造成骨料与水泥粘结面或水泥本身之间出现肉眼看不见的微细裂缝，我们一般称微裂。
这种微细裂缝的分布是不规则的，互不连贯，但在荷载作用下或进一步产生温度变化，养护不到位失水干缩的情况下，裂缝开始扩展，并逐渐互相连通，从而出现较大的肉眼可见裂缝，成为宏观裂缝，严重的形成楼板上下贯通缝，这就成为有害裂缝。
这样的裂缝将对结构的承载力，防火性、抗渗性、抗钢筋锈蚀性、抗化学侵蚀性等耐久性能产生严重的危害。
根据2010版《混凝土结构设计规范》3.5.2条规定的环境类别，按表3.4.5的规定选用不同的裂缝控制等级及最大裂缝宽度0.30（0.40）mm。
一）影响结构承载力和使用安全性对于受弯构件的楼板，尽管受弯区允许有宽度在一定范围内的裂缝存在，但是裂缝对结构承载力的影响是不可忽视的，尤其是一些使用者在装修时又给地面增加了很多设计者没有考虑的荷载时。
（二）影响结构的防水性楼板产生裂缝，除了影响结构安全性外，对使用者所带来的最直接的问题是渗漏水的危害，尤其是在没有做防水的房间表现突出。
（三）严重影响结构的耐久性和使用寿命化学侵蚀、冻融循环、碳化、钢筋锈蚀、碱集料反应等，都会对混凝土结构体产生破坏作用。
这些破坏作用的发生或进行的快慢，除了受混凝土自身材料性质的影响外，裂缝就是一个重要的影响因素。
一般从结构拆模到装修完成，要经过2—3个月的时间，有的大型工程还要跨年施工。
这时空气中的CO2、SO2气体及雨水等就会顺着裂缝进入混凝土内部，促成钢筋锈蚀的加快；碱集料反应及碳化速度的加快进行；从而引起耐久性的下降和缩短建筑物的使用寿命。
二、现浇楼板裂缝产生的原因现浇混凝土楼板裂缝产生的原因是多方面的，概括起来主要有以下几点：（一）材料选用方面的因素1．水泥品种。
水泥的选择是关系到收缩问题的关键。
不同品种水泥的收缩值取决于C3A、SO3、石膏的含量及水泥细度等。
而且，随着高强混凝土的应用，水泥的标号等级要求也就相应提高，水泥用量也就会增加，产生的水化热就越高，混凝土的收缩变形也越大。
2．外加剂应用不当也会引起的裂缝。
由于施工工期的需要，一般都会使用化学外加剂的，但外加剂应用不当会直接引起混凝土多种质量问题，并且外加剂的使用也会增大混凝土收缩的变化率，如掺减水剂用于改变混凝土和易性。
高效减水剂的减水作用随时间延长而降低，这是坍落度损失的主要原因，由于高效减水剂吸附在水泥颗粒表面或早期水化物上，它或是被水化物包围，或是与水化物反应而被消耗掉，变得不能发挥分散能力，水泥颗粒间斥力减小，造成水泥颗粒凝聚，使混凝土坍落度减小，造成混凝土拌和物坍落度损失过大或短期内完全丧失流动性，这类问题在混凝土生产行业中会经常遇到，程度轻的会引起混凝土施工困难，混凝土表面会出现收缩裂缝。
3．混凝土配合比。
在原料一定的条件下，水灰比对混凝土收缩有很大的影响。
混凝土收缩主要取决于单位用水量和水泥用量，而用水量的影响比水泥用量大；在用水量一定内条件下，混凝土收缩随水泥用量的增大而加大，反之增大的幅度较小；在水灰比一定条件下，混凝土收缩率随水灰比的增加而明显增大；在水灰比相同条件下，混凝土干缩随砂率增大而加大，但增大的幅度较小。
影响砼的收缩而产生裂缝原因包括单位用水量、单位水泥用量、水灰比、砂率等控制参数。
（二）施工方面的因素1．配筋、楼板厚度、施工工艺不合标准。
部分施工单位在施工中，为了节省施工的材料成本和节省人工费，在施工过程中往往是没能按照设计要求及有关规范进行施工，钢筋安放位置不正确、钢筋间距偏大、楼板浇筑时厚度控制不符合设计要求、浇筑震捣不密实等原因也容易导致楼板产生裂缝。
2．施工时模板的处理。
模板施工因素对产生的影响主要是由于以下几方面产生的：（1）由于楼板模板支撑刚度不够，梁板支撑刚度差异或模板挠度过大，造成模板支撑下沉变形过大；（2）如果模板支撑的稳定性不够，在施工期间过度震动使支撑刚度变异部位出现多次瞬间相对位移，这样也会引起楼板的裂缝；（3）拆模过早，在混凝土没有完全硬化的时候就进行拆模板，混凝土硬化前过早承载或受到振动，很容易产生裂缝。
3．钢筋保护层偏大。
施工浇注混凝土时为铺设架板，施工人员在钢筋上踩踏，致使板面负筋下沉混凝土保护层厚度偏大，引起板面开裂。
特别是负弯矩钢筋没有通长配置时，裂缝往往会出现在负弯矩钢筋的端部，沿板边缘近似成直线发展。
4．保护措施不到位。
混凝土浇注后，没有按规定的要求进行养护，导致楼板收缩开裂。
（1）养护不及时，使混凝土养护初期过早脱水，使混凝土出现干缩。
（2）混凝土养护初期受冻。
（3）楼板施工完成后，混凝土终凝初期，施工机具和材料集中，或过早进人下道工序施工，造成较大施工荷载和震动，使其产生裂缝。
（三）气温、空气等环境因素导致楼板裂缝现在楼板在周围气温、空气等环境因素的影响下，也会产生裂缝的。
（1）空气的相对湿度越低，混凝土收缩越大。
（2）空气温度升高，混凝土的收缩随之增大。
（3）长期风吹、日晒也会使混凝土收缩增大。
（四）工期方面的因素建设工程工期不合理，造成施工单位盲目追赶工程进度，楼板砼强度未达到时，施工材料及机械等荷载提前放到楼板上，造成楼板开裂。
（五）施工条件不具备建设方很多施工场地三通一平条件达不到施工要求，如施工用水供水量不能满足施工需要，在砼浇筑前的模板湿润和浇筑后的砼养护工作不能及时到位，造成楼板裂缝。
三、对现浇楼板裂缝的控制措施（一）设计方面的控制措施设计者在民用建筑工程中不要一味追求使用高强度等级混凝土。
C20级能满足要求，就不要使用C30级。
（二）施工方面的控制措施1．严格控制混凝土配合比，严格控制水灰比和水泥用量，选择级配良好的石子，严格控制砂石含泥量。
尽量不用细砂配制高标号混凝土。
2．浇筑混凝土前将基层和模板浇水湿透，但不得有明水存在。
3．在混凝土初凝期注意抹压的时间和方法，抹面应在表面泌水完全排除掉时进行，抹面时应用力抹压，以闭合已产生的微裂纹和泌水孔；设计好大面积混凝土浇筑时的路线，避免干扰已初凝的混凝土。
4．模板要进行强度计算，特别是开间比较大的客厅、房间等放材料及施工机械的位置必须支撑牢固，按规定时间拆模。
5．提倡使用平板振捣器，因为振捣棒振捣想不碰钢筋是不可能的。
6．加强养护工作，及时对混凝土加以覆盖或喷涂混凝土养护剂，防止水分蒸发；不要只重视进度而忽视质量，在混凝土强度达到7.2N/mm2前，不得上去踩踏或进行施工。
7．提倡使用商品混凝土浇筑楼板，在同一个工程的同一层楼面上，用商品混凝土的比现场拌制的裂缝要少得多，而且宽度也小很多。
四、现浇混凝土楼板开裂的处理：先来看看裂缝的分类：裂缝可分为受力裂缝和非受力裂缝。
受力裂缝是由地基不均匀沉降、混凝土强度、板厚等因素引起的；非受力裂缝是由温度、混凝土的收缩、施工等因素引起的，它出现的时间有早有晚，早期的干缩裂缝在浇筑完成约2~4个小时就会出现，部分温度裂缝在竣工验收后三个月至半年内才出现。
其中施工因素主要有板负筋保护层偏大（钢筋严重踩塌）、板底混凝土保护层不足。
各类裂缝的处理方法：（一）对混凝土中水泥安定性不合格或者水泥不同品种混用发生化学反应而导致的破坏性裂缝，须进行彻底处理，即将混凝土打掉重新浇筑。
（二）对受力产生的裂缝，可根据裂缝出现的原因，有针对性地采取加固补强措施。
如果对已影响到结构安全的楼板裂缝，除了沿缝凿成V字形凹槽冲洗干净，将环氧树脂液用压力灌入缝内封闭外，还要用粘扁钢或碳纤维布等措施对楼板进行加固。
当用碳纤维布加固时，对单条裂缝，除了沿缝粘贴外还要在垂直于缝方向间距布宽粘贴；对相互交叉的多条缝要井字形粘贴，间距同布宽。
（布宽300mm左右为宜）（三）对由温度、混凝土的收缩、施工等因素引起的非受力裂缝处理如下：1、对于一般混凝土楼板表面的龟裂，可先将裂缝清洗干净，待干燥后用环氧树脂液灌缝或用表面涂刷封闭。
施工中若在终凝前发现龟裂时，可用抹压一遍处理。
2、对其它一般裂缝（宽度在0.05mm～0.2mm之间）的处理，其施工顺序为：清洗板缝后用1：2或1：1水泥砂浆抹缝，压平养护，封闭以恢复观感即可。
（仅限于缝的数量少且非通长、贯通的缝）3、对当裂缝（宽度大于0.2mm）较大时，应沿裂缝凿八字形凹槽，冲洗干净后，用1：2水泥砂浆抹平，也可以采用环氧胶泥嵌补。
（仅限于缝的数量少且非通长、贯通的缝）4、对当楼板出现裂缝面积较大时，应对楼板进行静载试验，检验其结构安全性，必要时可在楼板上增做一层钢筋网片，以提高板的整体性。
或在板面用环氧树脂液灌缝封闭（作一层防水也行），在板底用碳纤维布粘贴成井字形，间距同布宽。
5、对通长、贯通的危险结构裂缝，裂缝宽度大于0.2mm的处理方法也为：除了沿缝凿成V字形凹槽冲洗干净，将环氧树脂液用压力灌入缝内封闭外，还要用粘扁钢或碳纤维布等措施对楼板进行加固。
当用碳纤维布加固时，对单条裂缝，除了沿缝粘贴外还要在垂直于缝方向间距布宽粘贴；对相互交叉的多条缝要井字形粘贴，间距同布宽。
（布宽300mm左右为宜）五、结语微裂缝在混凝土构件中是不可避免的，施工中应尽可能采取有效的技术措施控制裂缝，使结构尽量不出现裂缝，或尽量减少裂缝的数量和宽度，特别是避免有害裂缝的出现，以确保工程质量。
全面保证混凝土现浇楼板的质量，关键在于混凝土形成过程中的一系列阶段的控制，从原材料、配合比、混凝土的开盘鉴定、混凝土的拌制和运输，入模振捣、施工缝及后浇带的处理、养护等，每一个环节都会影响混凝土的质量。
因此，施工单位要提高认识，加强管理，编制科学的施工方案，并严格执行。
控制好工序的质量。
监理工程师也要对混凝土施工实行旁站监理，加强对施工工艺及措施的监督，必须达到规范及验收标准的要求，以确保工程的质量。
建设方开工前，提供的供水量要满足施工现场需求，制定的工期计划要合理，不要盲目追赶工期。
交房后，业主装修时告知业主，在客厅及大开间楼板上集中堆放的材料不能过多；在楼下已完成装修时，严禁楼板没有做防水防护的条件下，在楼板面拌灰，更不能积水或淹水。
现浇混凝土楼板裂缝的分析与防治
现浇混凝土楼板裂缝的分析与防治引言现浇混凝土楼板是建筑结构中常见的一种楼板形式，其优点是施工方便、成本低廉、耐用性强等。
近年来随着建筑设计和施工技术的提高，现浇混凝土楼板裂缝问题逐渐凸显。
混凝土楼板裂缝不仅影响建筑物的美观和使用寿命，更有可能导致楼板的结构安全风险。
对现浇混凝土楼板裂缝进行分析并制定有效的防治措施十分必要。
一、现浇混凝土楼板裂缝的原因分析1. 施工质量不佳现浇混凝土楼板的成型直接受到施工质量的影响。
如果浇筑的混凝土材料质量不符合标准，或者施工工艺不当，就容易导致楼板表面出现裂缝。
混凝土浇筑时未严格按照规定的浇筑要求进行，或者使用了掺有过多水泥的混凝土材料等。
2. 材料选用不当现浇混凝土楼板中使用的材料包括混凝土、钢筋、模板等，如果这些材料的质量不达标，就容易产生楼板裂缝。
使用未经认证的钢筋、超过有效期的模板、掺有大量不合格掺和料的混凝土等。
3. 环境因素环境因素也是导致现浇混凝土楼板裂缝的重要原因之一。
在气温变化大的季节里，混凝土的收缩和膨胀会导致楼板裂缝的产生。
4. 设计缺陷在现浇混凝土楼板的设计过程中，如果未考虑周到、设计缺陷存在，也容易导致楼板裂缝的产生。
比如设计厚度不足、受力结构不合理等。
二、现浇混凝土楼板裂缝的防治措施1. 优化施工工艺在施工现浇混凝土楼板时，可以通过优化施工工艺来减少裂缝的产生。
严格按照规范要求进行混凝土的浇筑，控制混凝土的水灰比，采用适当的养护措施等。
2. 选用优质材料建筑施工中使用的混凝土、钢筋、模板等材料应当符合国家标准的要求，且要有相应的合格证明。
对于有疑问的材料，要进行严格的检测和核实，确保材料的质量。
3. 控制环境因素在施工现浇混凝土楼板时，要注意控制环境因素的影响。
对于室外浇筑的楼板，应当注意天气的变化，采取相应的防护措施来减少环境因素对楼板造成的影响。
4. 加强设计审查在现浇混凝土楼板的设计过程中，要加强设计审查，确保设计方案合理、完善。
混凝土裂缝的原因分析及控制措施
混凝土裂缝的原因分析及控制措施混凝土裂缝是指混凝土结构中出现的不连续、开口的裂痕，主要发生在混凝土干燥收缩、负荷变化或温度变化等因素的作用下。
混凝土裂缝对结构的稳定性和使用寿命产生不良影响，因此需要对其原因进行分析，并采取相应的控制措施。
一、混凝土裂缝的原因分析：1. 混凝土干燥收缩：混凝土在初凝后会经历水分蒸发的过程，而且水分蒸发还会受到湿度和温度的影响。
当混凝土内部水分蒸发速度大于外部补充水分的速度时，就会引起干燥收缩，从而产生裂缝。
2. 负荷变化：混凝土结构在使用过程中会受到负荷的作用，如荷载的增加或减少会使混凝土结构发生变形，如果变形超过混凝土的承载能力，就会产生裂缝。
3. 温度变化：混凝土的收缩系数较大，温度变化会导致混凝土的体积发生变化，从而产生裂缝。
4. 施工不当：施工过程中如果混凝土的浇筑、振捣、维护等环节操作不当，就会导致混凝土内部存在空洞、质量不均匀等问题，从而引起裂缝的出现。
二、混凝土裂缝的控制措施：1. 控制混凝土配合比：在设计混凝土配合比时，可以根据具体工程要求，在有效保证混凝土强度的前提下，适当增加水灰比，以减小混凝土的干燥收缩。
2. 加强混凝土养护：混凝土浇筑后应及时进行养护，包括保湿、防止太阳直射和增加覆盖物等措施，能够降低混凝土的干燥速度，减小干燥收缩的发生。
3. 采用合理的防裂措施：可以在混凝土结构中设置防裂缝带或者施加内部拉伸钢筋来抑制裂缝的出现，有效地提高结构的抗裂能力。
4. 控制混凝土温度：在混凝土施工过程中要注意控制混凝土的温度，可以采取降低混凝土温度的措施，如在混凝土中添加掺合料或使用低热水泥等。
5. 加强施工过程的质量控制：要加强对混凝土施工过程的质量控制，确保混凝土的浇筑、振捣等操作按照规范要求进行，杜绝施工不当导致的裂缝。
混凝土裂缝的产生与干燥收缩、负荷变化、温度变化以及施工不当等因素密切相关。
通过合理控制混凝土配合比、加强混凝土养护、采用防裂措施、控制混凝土温度以及加强施工质量控制等措施，可以有效减少混凝土裂缝的产生，提高混凝土结构的稳定性和使用寿命。
4、混凝土现浇楼面裂缝的原因和防治措施
混凝土现浇楼面裂缝的原因和防治措施一、前言地震过后，灾后重建的过程中，钢筋混凝土结构或构件出现裂缝，已成为了一种质量通病，特别是现浇楼板出现裂缝的情况更为普遍，裂缝有的会破坏结构整体性，降低构件刚度，影响结构承载力，有的虽对承载能力无多大影响，但会引起钢筋锈蚀，降低耐久性，或发生渗漏，影响使用，尤其是在住宅建筑中，现浇梁、板或剪力墙出现的裂缝会给居民造成不安全感，而且裂缝不仅会影响抗渗效果，也易造成水分侵蚀钢筋，影响使用耐久性。
楼面结构出现裂缝原因复杂，有材料、温度变化等原因，也有设计、施工、使用等方面的问题；而楼面沿板内预埋管线出现的裂缝尚未引起工程人员足够重视。
分析裂缝的成因，利于有目的进行裂缝控制。
二、裂缝发生的形式及规律从住宅工程现浇楼板裂缝发生的部位分析，最常见、最普遍和数量最多的是房屋四周阳角处（含平面形状突变的凹口房屋阳角处）的房间在离开阳角1米左右，即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝；沿预埋管线表面发生的裂缝多垂直于房屋长边呈直线形状而且板面积越大，裂缝出现几率越大；南面房间楼面裂缝比北面房间楼面裂缝多。
三、裂缝的成因分析裂缝的形成有外荷载、结构计算模型差异、材料的收缩（主要为的混凝土收缩、温度变形）等原因造成。
从技术角度来分析，有设计、施工、材料等方面问题，有如下几个方面：1、从设计方面看⑴楼板刚度不足：部分楼板设计板厚不够，楼板跨高比偏大，其刚度较小对裂缝控制很不利。
此外设计按多跨连续板进行配筋计算，侧重于满足结构安全，较少考虑混凝土收缩特性和温度变形等多种因素。
⑵楼板配筋设计考虑不周：受力钢筋采用三级钢，且间距比较大；设计在支座处按常规配设负筋，在中部板面不配钢筋，当板面出现温度变形和混凝土收缩，因无构造钢筋约束，板面即出现裂缝。
⑶楼板内布线欠合理：由于公用专业施工图由各专业设计，实际施工中出现水电管交叉叠放，或由于设计考虑管内容线面积，部分预埋管径三D25；且设计管线位置在楼板跨中，即在单层双向配筋处，楼板有效截面受到很大程度（15%-40%）削弱，成为楼板最易开裂的部位；当楼板收缩应力大于混凝土极限抗拉强度时，即出现沿管线表面呈直线状的裂缝。
浅谈现浇楼板裂缝原因分析与预防措施
浅谈现浇楼板裂缝原因分析与预防措施现浇楼板是指在施工现场直接浇筑而成的楼板，是建筑工程中应用较多的一种楼板结构。
在现浇楼板的施工过程中，常常出现裂缝的问题，给楼板的使用和使用后的维护带来了一定的困扰。
对于现浇楼板裂缝的原因分析和预防措施的研究具有重要意义。
一、原因分析1.施工操作不当现浇楼板的施工操作不当是导致裂缝出现的主要原因之一。
混凝土浇筑时的坍落度过大或过小、施工计划安排紧张导致浇筑速度过快而未将混凝土均匀振实、振捣不到位等。
这些操作不当会导致混凝土的密实度不均匀、内部空洞过多，容易造成裂缝的出现。
2.混凝土强度不足混凝土的强度是影响楼板裂缝的重要因素之一。
如果混凝土的强度不足，就会无法承受使用荷载和变形引起的应力，导致裂缝的产生。
混凝土的强度不足可能由于施工过程中掺入了过多的水、水泥品种不合适、配合比设计不合理等原因造成。
3.材料质量问题现浇楼板的材料质量也是影响裂缝产生的因素之一。
使用的钢筋和钢筋网的质量不达标、配料中掺入了杂质或害虫等。
这些问题都会导致楼板强度降低和抗裂能力减弱，进而引发裂缝产生。
4.温度变形在混凝土硬化过程中，由于温度差异的存在，会引起混凝土的收缩和膨胀，进而产生温度应力。
如果温度应力不能得到合理补偿，就会导致裂缝的产生。
温度的周期性变化也会对楼板上的裂缝产生影响。
5.荷载变形现浇楼板在使用过程中，会受到自身重力和使用荷载的作用，引起变形。
如果楼板抗荷性能不足，就会产生裂缝。
楼板上的点荷载和局部荷载的作用也会对裂缝产生影响。
6.外部应力现浇楼板还会受到外部应力的作用，例如地震、风力、温度应力等。
这些外部应力如果超过了楼板的承载能力或变形能力，就会引起楼板的破坏和裂缝的产生。
二、预防措施1.施工操作规范施工操作规范是避免楼板裂缝产生的重要措施。
在浇筑混凝土之前要合理安排施工计划，保证施工速度合理，确保混凝土在振捣过程中均匀密实；在混凝土坍落度控制上要科学合理，避免过湿或过磨等情况的出现；在振捣过程中要均匀分布，把混凝土振实到位。
现浇钢筋混凝土楼板裂缝成因及防治范文
现浇钢筋混凝土楼板裂缝成因及防治范文钢筋混凝土楼板是建筑结构的重要组成部分，广泛应用于各种建筑类型中。
然而，由于各种原因，钢筋混凝土楼板会出现裂缝现象，不仅影响美观，还可能导致结构的安全隐患。
本文将探讨钢筋混凝土楼板裂缝的成因，并提供一些防治措施。
一、成因分析1. 施工问题：在施工过程中，如没有掌握好混凝土的浇筑时间和均匀性，可能导致楼板表面的温度差异和收缩不均匀，从而形成裂缝。
2. 设计问题：不合理的楼板设计，如跨度过大或布置不合理的支承点，会导致楼板应力不均匀分布，造成楼板裂缝。
3. 环境因素：楼板受到温度和湿度的影响，如在高温下，混凝土会快速膨胀，而在低温下则会快速收缩，这种温度变化会导致楼板出现裂缝。
另外，湿度的变化也会对楼板造成影响。
4. 材料问题：混凝土使用不合格或掺入过多外加剂的情况下，其强度和耐久性都会受到影响，从而导致楼板裂缝的产生。
二、防治措施1. 施工措施：合理控制混凝土浇筑时间和浇筑层数，保证混凝土的均匀性和质量。
在施工过程中要避免过度震捣，避免混凝土表面产生过多气泡，从而减少因气泡聚集而引起的裂缝。
2. 设计措施：在楼板的设计过程中，要根据实际情况合理布置支承点和伸缩缝，并控制楼板的跨度，以保证楼板的均匀受力，减少裂缝的产生。
3. 环境控制：在施工过程中，要避免楼板受到过高或过低的温度影响，避免过度干燥或过度湿润的环境对楼板造成影响。
在施工完工后，要注意保持楼板的环境湿度平衡，避免湿度变化过大。
4. 材料控制：使用符合要求的混凝土材料，并控制外加剂的使用量，确保混凝土的强度和耐久性。
同时进行材料检测，及时发现问题材料，并进行替换或修复。
三、其他注意事项1. 定期检查楼板裂缝情况，及时采取修复措施，避免裂缝扩大或影响楼板的使用。
2. 楼板的使用过程中，要避免超荷载或剧烈震动的情况，以保证楼板的安全性。
3. 在楼板装修过程中，选择合适的装修材料和施工方式，避免装修过程中对楼板造成额外的冲击或应力，从而减少裂缝的产生。
现浇混凝土楼板裂缝产生的原因分析及防治措施

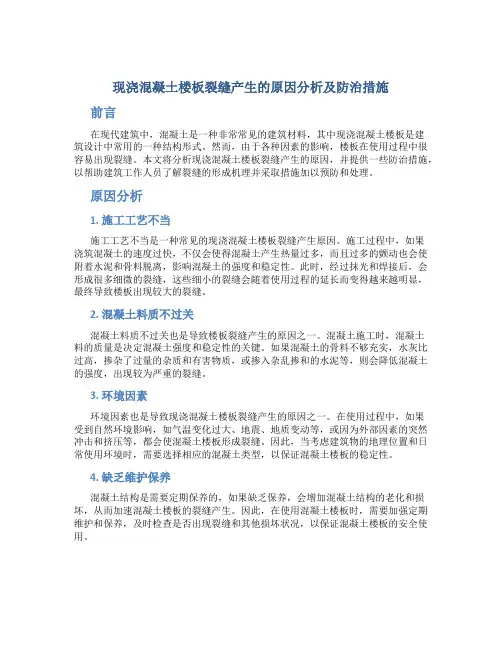

现浇混凝土楼板裂缝产生的原因分析及防治措施前言在现代建筑中，混凝土是一种非常常见的建筑材料，其中现浇混凝土楼板是建筑设计中常用的一种结构形式。
然而，由于各种因素的影响，楼板在使用过程中很容易出现裂缝。
本文将分析现浇混凝土楼板裂缝产生的原因，并提供一些防治措施，以帮助建筑工作人员了解裂缝的形成机理并采取措施加以预防和处理。
原因分析1. 施工工艺不当施工工艺不当是一种常见的现浇混凝土楼板裂缝产生原因。
施工过程中，如果浇筑混凝土的速度过快，不仅会使得混凝土产生热量过多，而且过多的颤动也会使附着水泥和骨料脱离，影响混凝土的强度和稳定性。
此时，经过抹光和焊接后，会形成很多细微的裂缝，这些细小的裂缝会随着使用过程的延长而变得越来越明显，最终导致楼板出现较大的裂缝。
2. 混凝土料质不过关混凝土料质不过关也是导致楼板裂缝产生的原因之一。
混凝土施工时，混凝土料的质量是决定混凝土强度和稳定性的关键。
如果混凝土的骨料不够充实，水灰比过高，掺杂了过量的杂质和有害物质，或掺入杂乱掺和的水泥等，则会降低混凝土的强度，出现较为严重的裂缝。
3. 环境因素环境因素也是导致现浇混凝土楼板裂缝产生的原因之一。
在使用过程中，如果受到自然环境影响，如气温变化过大、地震、地质变动等，或因为外部因素的突然冲击和挤压等，都会使混凝土楼板形成裂缝。
因此，当考虑建筑物的地理位置和日常使用环境时，需要选择相应的混凝土类型，以保证混凝土楼板的稳定性。
4. 缺乏维护保养混凝土结构是需要定期保养的，如果缺乏保养，会增加混凝土结构的老化和损坏，从而加速混凝土楼板的裂缝产生。
因此，在使用混凝土楼板时，需要加强定期维护和保养，及时检查是否出现裂缝和其他损坏状况，以保证混凝土楼板的安全使用。
预防和防治措施1. 质量上乘的混凝土为规避混凝土料质不过关的问题，建筑工作者需要尽可能选择质量上乘的水泥和骨料进行施工。
此外，施工过程中应严格管控水泥和骨料的质量，确保混凝土浇筑过程中骨料充实，水灰比合适。
现浇钢筋混凝土楼板裂缝成因及防治模版
现浇钢筋混凝土楼板裂缝成因及防治模版钢筋混凝土楼板裂缝是建筑结构中常见的问题，其成因复杂，涉及材料性能、施工工艺、设计等多个方面。
本文将分析钢筋混凝土楼板裂缝的成因，并介绍相应的防治模板。
一、成因分析1. 材料性能不合理：钢筋混凝土楼板的混凝土材料性能直接影响其抗裂性能。
若混凝土强度不足、骨料粒径不合理、掺合料品质不好等，会导致楼板裂缝产生。
2. 施工工艺不当：施工过程中，如果混凝土浇筑不均匀、浇筑速度过快或过慢、振捣不到位等，都可能引起楼板裂缝。
此外，浇筑时混凝土与模板接触面积不足，也会增加裂缝的产生。
3. 环境因素：地震、温度变化等环境因素也会引起楼板裂缝。
地震会对楼板施加巨大的水平力，可能导致楼板裂缝。
而温度变化会使混凝土收缩或膨胀，加剧楼板裂缝的产生。
4. 设计缺陷：楼板的设计不合理也是裂缝产生的原因之一。
例如，梁柱节点处没有合理的加强措施，或者楼板负荷超过设计承载能力等，都会增加楼板裂缝的几率。
二、防治模板1. 优化材料性能：选择合适的混凝土配比、骨料和掺合料，确保混凝土的强度和韧性满足要求。
此外，严格控制混凝土流动性和坍落度，减少混凝土收缩和膨胀。
2. 规范施工工艺：施工人员应严格按照工艺规范进行操作，保证混凝土浇筑均匀、振捣到位。
同时，应提前做好模板脱离工作，以防止混凝土收缩过程中的内应力增大。
3. 合理设计：在楼板的设计中考虑到结构的整体性和节点的受力情况，加强楼板与梁柱的连接，采用合理的转换构造，减少应力集中区域的出现。
4. 增加裂缝控制措施：设置适当的裂缝控制带，通过局部加强或者考虑融合预应力技术来控制裂缝的扩展。
此外，也可以在楼板上设置伸缩缝，减轻温度变形引起的应力。
5. 定期维护检查：对已建成的钢筋混凝土楼板，在使用过程中应定期进行检查和维护，及时修复出现的细小裂缝，防止其扩大。
综上所述，钢筋混凝土楼板裂缝的产生是由多方面因素共同作用导致的。
为了预防和减少钢筋混凝土楼板裂缝的产生，需要从材料性能、施工工艺、设计等方面进行合理的控制和防治。
现浇混凝土楼板裂缝产生的原因分析
现浇混凝土楼板裂缝产生的原因分析1.混凝土配合比的问题：混凝土的配合比是指水泥、砂子、骨料和水的比例关系。
如果配合比不合理，混凝土的抗压强度和抗拉强度都会下降，容易产生裂缝。
配合比过水，水胶比过大，混凝土可能出现收缩而导致裂缝的产生。
2.施工质量问题：现浇混凝土楼板在施工过程中，如果没有采取正确的措施进行浇筑、养护等工序，也容易产生裂缝。
例如浇筑时未采取防止分层、分散浇筑、分段浇筑等措施，会导致楼板的不均匀收缩，产生裂缝。
3.温度变化引起的热胀冷缩：混凝土在不同温度下会发生体积变化，即热胀冷缩现象。
当混凝土受热膨胀或受冷收缩时，如果没有给予足够的膨胀空间或受到约束，容易导致混凝土楼板产生裂缝。
4.荷载或变形问题：混凝土楼板在使用阶段，如果承受超过其承载能力的荷载或变形，也容易导致裂缝的产生。
例如，建筑物结构设计不合理，荷载分布不均匀等因素都可能引起混凝土楼板的裂缝。
5.基础问题：混凝土楼板的裂缝也可能与基础的稳定性有关。
如果基础工程质量不好，地基沉降不均匀，会导致楼板变形，从而产生裂缝。
6.工程变化问题：在施工过程中，由于设计或实际需要进行工程变化，如改变原有布置、调整墙体位置等，可能导致楼板的局部变形，引发裂缝的产生。
为避免混凝土楼板出现裂缝，需要在设计、施工和使用阶段采取相应的措施：1.在设计阶段合理选择混凝土配合比，并根据实际情况确定合适的膨胀缝、收缩缝以及荷载断面的布置。
2.施工过程中，要采取适当的养护措施，注意浇筑、养护和防止温度变化的影响，采取合适的措施来避免裂缝的产生。
3.使用阶段，要注意控制楼板荷载，避免过载，同时进行定期检查和维护，发现问题及时处理。
总之，通过合理的设计、高质量的施工和有效的使用与维护措施，可以减少现浇混凝土楼板裂缝的产生，确保楼板的安全使用。
现浇钢筋混凝土楼板裂缝成因及防治（三篇）
现浇钢筋混凝土楼板裂缝成因及防治现浇钢筋混凝土楼板裂缝是指在楼板使用过程中出现的裂缝现象。
这种裂缝对楼板的使用性能和安全性都会产生一定的影响，因此需要及时采取防治措施。
本文将从成因和防治两个方面进行详细介绍。
一、成因分析1.施工质量问题：楼板施工过程中，如果混凝土的配合比不合理、浇筑和坍落度控制不当等，都会导致混凝土强度不够或者存在孔洞等问题，从而引发楼板裂缝出现。
2.荷载超载：楼板在使用过程中，如果承受的荷载超过了设计荷载，就会导致楼板过度变形或者产生裂缝。
例如，超过设计荷载的楼板会出现弯曲变形，进而产生裂缝。
3.温度变化：温度变化也是导致楼板裂缝的主要原因之一。
在季节变化过程中，由于温度变化导致楼板伸缩，如果没有适当考虑楼板的伸缩缝问题，就会产生裂缝。
4.地基沉降：如果楼板所在的地基存在沉降问题，就会使楼板承受不均匀的变形而导致裂缝的产生。
5.施工工艺问题：例如，楼板的浇筑和养护过程中出现的问题，例如浇筑工艺不当、养护措施不到位等，也会导致楼板裂缝的产生。
二、防治措施1.施工阶段：在楼板施工过程中，要保证施工质量，配合比需要合理，配置适量的混凝土，同时对混凝土的浇筑、坍落度、震实度等需要加以严格控制。
特别是对于混凝土的养护应该重视，避免出现过早干缩和体积收缩。
2.设计阶段：在设计楼板时，要充分考虑到楼板的伸缩性和变形能力，合理安排伸缩缝的设置。
特别是在大跨度楼板、高层楼板和有温度变化的场所，应使用适当的伸缩缝。
3.荷载控制：避免楼板超载，按照设计规定和使用要求，合理分配荷载，并严格控制荷载的准确性。
4.温度控制：在楼板使用过程中，要合理控制室内温度，避免温度变化过大，特别是在冬季和夏季，要适度控制供暖和空调的使用，避免温度差过大引起楼板的变形。
5.地基处理：在楼板所在地基存在沉降问题时，需要在施工过程中加强地基处理措施，例如进行地基加固，提高地基的承载能力。
针对裂缝已经出现的情况，可采取以下措施进行修补：1.清理裂缝：将裂缝两侧的松散物质、尘土等清理干净。
浅谈现浇楼板裂缝原因分析与预防措施
浅谈现浇楼板裂缝原因分析与预防措施现浇楼板是指在建筑施工过程中，通过浇筑混凝土的方式构建起来的楼板。
在现浇楼板的施工过程中，常常会出现裂缝的问题，给施工进度和楼板质量带来一定的影响。
本文将从原因分析和预防措施两个方面，对现浇楼板裂缝问题进行探讨。
一、原因分析1. 混凝土配合比不合理：混凝土配合比中水灰比的设计不合理可能导致混凝土收缩过大，从而引起裂缝的产生。
2. 混凝土浇筑及养护不当：混凝土浇筑过程中不能及时排除气泡和空隙，养护不当导致混凝土的干缩性和收缩性增大，进而产生裂缝。
3. 温度变化：在混凝土的养护过程中，温度的变化也是裂缝产生的一个重要原因。
特别是在大范围的楼板施工中，温度的差异会导致不同部位的混凝土收缩速度不一致，从而引起裂缝的产生。
4. 钢筋布置不当：钢筋在现浇楼板中起到加固作用，但如果钢筋的布置不合理，比如有钢筋交错、钢筋过度集中或者缺乏间距等情况，都会导致现浇楼板的裂缝问题。
5. 土层沉降或地震等外力作用：在楼板的使用过程中，如果土层发生沉降或者地震等外力作用，都会使楼板产生不均匀的变形，进而产生裂缝。
二、预防措施1. 合理设计混凝土配合比：根据实际工程情况合理设计混凝土配合比，确保水灰比的合理性。
在配制混凝土的过程中，可以采用一定的掺合料，比如矿渣粉等，来改善混凝土的工作性能和抗裂性能。
2. 控制混凝土浇筑和养护过程：在混凝土浇筑的过程中，要严格控制浇注速度和浇注高度，尽量避免浇筑过程中的空隙和气泡产生。
在养护过程中，要采取适当的养护措施，比如在混凝土表面覆盖湿布，保持水分充足，以减小混凝土的收缩。
3. 控制温度变化：在大范围楼板的施工过程中，可以采取对温度进行监测和控制的方法，例如使用温度传感器对楼板进行实时监测，通过调节浇筑时间和浇筑顺序来控制温度差异，减少因温度变化引起的裂缝问题。
4. 合理布置钢筋：在设计和施工过程中，要合理布置楼板的钢筋，保证钢筋的间距和分布均匀。
对于大面积的楼板结构，可以采用网格状的钢筋布置方式，增加楼板的抗裂性能。
