预作用报警阀(雨淋阀)操作方法

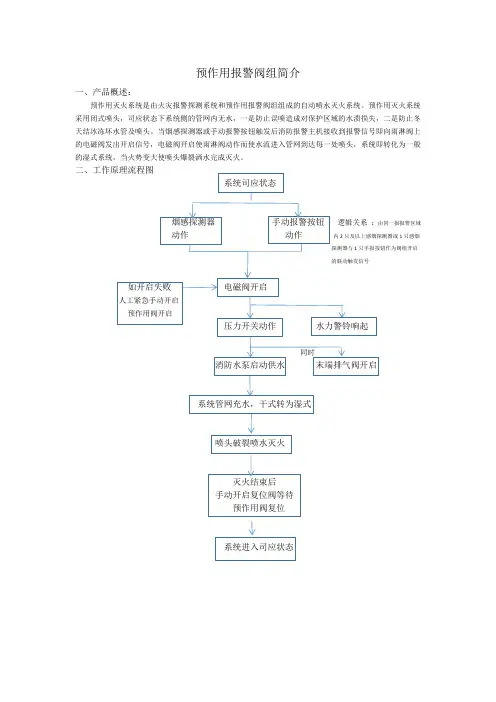

预作用报警阀组操作流程
预作用报警阀组简介
一、产品概述：
预作用灭火系统是由火灾报警探测系统和预作用报警阀组组成的自动喷水灭火系统。
预作用灭火系统采用闭式喷头，司应状态下系统侧的管网内无水，一是防止误喷造成对保护区域的水溃损失，二是防止冬天结冰冻坏水管及喷头。
当烟感探测器或手动报警按钮触发后消防报警主机接收到报警信号即向雨淋阀上的电磁阀发出开启信号，电磁阀开启使雨淋阀动作而使水流进入管网到达每一处喷头，系统即转化为一般的湿式系统，当火势变大使喷头爆裂洒水完成灭火。
1只感烟。
预作用(雨淋)报警阀工作原理
预作用报警阀工作原理预作用报警阀是由两阀叠加而成，故它同时兼备湿式阀与雨淋阀的功能。
预作用系统通常由供水设施（消防水泵）、预作用装置（侧腔压力控制系统通常采用电动控制系统）、信号蝶阀、水流指示器及装有闭式喷头的闭式管网等组成。
雨淋阀靠供水管网一侧，湿式阀靠灭火管网一侧。
预作用系统处于准工作状态时，雨淋阀侧腔及下腔充满压力水，湿式阀后的灭火管网充满压缩空气（0.0 3～0.05MPa）。
当洒水喷头因故爆破或管网密封不严造成灭火管网内气体泄漏时，雨淋报警阀仍未被打开，预作用系统不喷水，系统低气压报警告知需及时维修灭火管网；当雨淋报警阀侧腔因故泄压而雨淋阀被打开时，压力水通过预作用装置后进入灭火管网，此时灭火管网和喷头均为闭式状态，预作用系统不喷水，水力警铃响铃报警，压力开关给出电接点信号给消防控制设备启泵，通过现场确认为误报后关闭有关阀门进行维修，重新恢复预作用装置到准工作状态。
上述几种情况均有效的防止了系统误喷。
当防护区内火灾发生时，一方面闭式喷头被熔爆使灭火管网变成开式管网，另一方面火灾探测器将收集到火灾信号传回至消防控制设备，从而打开雨淋阀侧腔导管上的电磁阀使侧腔泄压导致雨淋阀被打开，压力水经过预作用装置后进入灭火管网喷水灭火，水力警铃响铃报警，压力开关给出启泵信号，预作用装置处于工作状态；当灭火结束水流停止时，湿式阀自动关闭，雨淋阀通过手动复位后又回到初始状态。
预作用报警阀具备如下功能：防止误喷、火灾发生时开启迅速、水力警铃机械报警、压力开关给出启泵信号、逆止。
雨淋报警阀的构造和工作原理问：雨淋报警阀的构造和工作原理是什么？答：其构造如图2-28所示，阀腔分为上腔、下腔和控制腔（又称膜片腔或侧腔）三部分。
控制腔与供水主管路和启动管路连通，供水管路上的水压推动控制腔中的膜片和驱动杆顶紧阀片锁定杆，把阀瓣锁定在阀座上，使下腔水不能进入上腔。
启动管路自动或手动泄压时，控制腔压力迅速降低，使驱动杆在阀片锁定杆的力矩，阀瓣开启，水进入管网，开始喷头喷水。
预作用说明书ZSFY
ZSFY系列预作用报警阀组操作使用说明书萃联（中国）消防装备制造有限公司地址：成都市温江区“成都海峡两岸科技园”新华大道一段八号中消集团产业基地电话：传真：：搬运过程中不能着力于管道上，否则易造成管道的损坏和渗漏。
产品介绍:该装置由湿式报警阀、雨淋报警阀、相应的管道以及气压维护装置组成。
预作用系统将火灾探测和自动喷水灭火系统结合起来，对保护对象起双重保护作用。
未发生火灾时，系统侧管路充气，雨淋报警阀将水封闭于供水管路内，发生火灾后，控制中心向电磁阀发出启动信号，阀门打开，系统转为湿式管网。
工作原理：未工作时系统侧充满～×105Pa的低压压缩空气，压缩空气用于监测管路是否损坏和泄漏，也避免水渍损失和管路冻结。
一旦发生火灾，预作用报警阀组上的电磁阀接受到启动信号，电磁阀打开，隔膜室泄压，隔膜开启,水进入管网，短时间内完成充水过程，同时水力警铃报警。
如火灾进一步发展，则喷头爆裂喷水，水力警铃将持续报警。
雨淋报警阀隔膜腔内水压的高低控制着隔膜的启闭，当打开电磁阀或由手动打开紧急手动快开阀使隔膜腔内水压下降，隔膜被供水压力顶开，水流进入系统侧管网灭火。
雨淋报警阀设有防复位装置，当隔膜腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，隔膜压力腔均不能重新升压，雨淋报警阀仍保持开启，可保证灭火过程中不会因电磁阀突然断电关闭使预作用报警阀组重新关闭，灭完火后，须由工作人员将复位球阀打开才能使压力腔重新升压。
若接到火灾信号后能及时将火控制住，则闭式喷头就不会打开喷水，再将预作用报警阀组关闭，排空管路中的水，恢复充气状态。
待命状态下，管路中的气压值由气体减压阀维持控制，正常和微小泄漏可由气体减压阀补充气压，使气压维持恒定。
由于空气压缩机的送气量是一个定数，气体是经限流孔进入管网。
当管路发生喷头破裂或大的泄漏，气压下降到一定值时，低压报警压力表打开向控制中心发出低气压报警电信号。
预作用报警阀组上端部分的湿式报警阀，用于封闭管网中的气压，以免气压通过下端雨淋报警阀上的自动滴水阀泄漏出去。
预作用系统操作规程
川烟成都分厂消防工程操作规程四川嘉实泰安消防工程有限公司二 0 一一年四月川烟成都分厂消防工程操作规程为使我公司用户正确掌握使用预作用报警系统的知识。
我公司技术部特地为您编制了操作规程，希翼贵单位报警系统正常运转后参照执行，做好日常使用和维护工作，并制订相应的管理制度，使贵单位的预作用报警系统真正为保卫单位人员及财产安全发挥作用。
现将操作规程告知如下：预作用装置是一种用于预作用灭火系统中, 结合湿式报警阀和雨淋报警阀的特点、并配以气压维护装置、电控制柜组成的产品，具有调控、监测系统管网中充气气压值和开启雨淋报警阀进行供水灭火的功能。
特点1、预作用系统特殊适合于寒冷冰冻或者平时忌水渍，不允许浮现误喷的重要场所。
2、预作用系统必须竖直安装，工作压力为0.14 ~ 1.2MPa。
川烟成都分厂消防工程操作规程未工作时系统侧充满0.3~0.5×105 Pa 的低压压缩空气，压缩空气用于监测管路是否损坏和泄漏，也避免水渍损失和管路冻结。
一旦发生火灾，雨淋阀上的电磁阀接受到启动信号，电磁阀打开，隔膜室泄压，雨淋阀打开，水通过湿式报警阀进入管网，短期内完成充水过程，同时水力警铃报警。
如火灾进一步发展，则喷头爆裂喷水，水力警铃将持续报警。
雨淋阀隔膜腔内水压的高低控制着雨淋阀启闭，当打开电磁阀或者由手动紧急手动快开阀使隔膜腔内水压下降，隔膜被供水压力顶开，水流进入系统侧管网灭火。
川烟成都分厂消防工程操作规程雨淋阀设有防复位装置，当隔膜腔内的水压一经泄压后，无论电磁阀或者手动快开阀是否重新关闭，隔膜压力腔均不能重新升压，雨淋阀仍保持开启，可保证灭火过程中不会因电磁阀蓦地断电关闭使雨淋阀重新关闭，灭完火后，须由工作人员将复位球阀打开才干使压力腔重新升压。
接到火灾信号后能及时将火控制住。
则输入欲释放设备的用户编码；按“TAB”键，设备类型处为高亮条；参照“附录二设备类型表”，输入其设备类型；按“确认”键，如该设备已被屏蔽，屏幕上此设备的屏蔽信息消失，否则显示屏上提示输入错误。
预作用自动喷水灭火系统使用说明
预作用自动喷水灭火系统1.系统用途预作用系统克服了湿式和干式两种系统的缺点，兼容了两者的优点，具有报警早，喷水快，功能全和适用范围广且能在喷头动作前发出火警警报。
具有下列条件之一的场所应采用预作用系统。
a.系统处于准工作状态时，严禁管道漏水；b.严禁系统误喷；c.替代干式系统。
2.系统结构预作用系统结构示意图由闭式洒水喷头、水流指示器、预作用报警阀组以及管道和供水设施等组成，准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换成为湿式系统的闭式系统。
3.工作原理保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果水势继续发展，闭式喷头开启喷水，进行灭火。
这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。
如果系统中任一喷头玻璃球意外破碎，则会从该喷头处喷出气体，导致系统中气压迅速下降，降低监控开关动作，发出报警信号，提醒值班人员出现异常情况，但预作用雨淋阀没有动作，所以系统不会喷水，从而克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。
4.系统工作流程图预作用系统动作流程图5.系统各部件构成及用途5.1 空气维持装置系统初始充装时打开主充气阀，当压力接近0.05MPa时关闭主充气阀，打开气体补偿球阀，通过调节过滤减压阀，将系统充压至0.05MPa。
系统管网平时与气源通过过滤减压阀、节流接头、气体补偿球阀、单向阀相连，如果系统存在微小的泄漏，则压力会得到补偿而不会产生报警信号，只有发生较大泄漏时，才会发出报警信号。
由于单向阀的作用可以保证系统充水时，压力水流不会流向供气管路。
5.2 压力开关将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。
◆结构外形压力开关外形换图，换成照片功能特点1)最大工作压力：1.2MPa2)最小动作压力：0.05MPa3)压力可调范围:0.025～0.125MPa，本压力开关一般调为0.05MPa5.3 水力警铃水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。
预作用报警阀
雨淋阀也可以和泡沫系统组合成泡沫雨淋系统，用于扑救有爆炸性燃烧危险的液体火灾。
在管路配置上都装有紧急手动带锁球阀(9)作为辅助开关。
湿式控制系统：
100 440 750 600 8-φ18 16-M16X135
150 480 800 680 8-φ22 16-M20X140
200 580 850 780 12-φ22 24-M20X150
4、雨淋阀的两种性能特点
1)在系统侧管网上都装有开式喷头，一旦打开雨淋阀则整个保护区的喷头都同时喷水，所以它能扑灭迅速蔓延、燃烧猛烈的有易燃易爆物场所发生的火灾。
3)一旦有紧急情况，火灾报警系统未能探测到火灾时，可以通过打开紧急手动带锁球阀(9)，使雨淋阀的控制腔泄压，从而打开雨淋阀。
报警：
雨淋报警阀开启后，水力警铃开始报警，同时压力开关动作，传递信号给控制箱，从而启动水泵或声光报警器。
复位：
关闭电磁阀(6)及手动紧急带锁球阀(9)和关闭放水球阀及其它作用管路球阀，从而使雨淋报警阀关闭，雨淋阀关闭的时间可能需要几分钟，此时打开加速复位球阀(5)，雨淋阀很快就复位。然后将各阀门置于准备工作状态位置(见8.产品结构原理图)。
5.3、各控制阀的出水口应通过适当口径的镀锌管连接到适当的排水管道上。
5.4、雨淋报警阀的进出口应安装信号隔离阀，建议使用本公司生产的信号蝶阀。这样在维修保养雨淋报警阀时更方便。
5.5、电磁阀应通过控制模块连接到控制柜上，当发生火灾时，驱动该电磁阀的电信号应一直保持，直到火灾停止该信号才能停止。该信号为直流24V。
预作用阀调试手册
进水端隔离蝶阀应处于关闭位置。
警铃隔离球阀(11)应处于常开位置，球阀（5、9、10、16）应处于常闭位置，关闭出水端隔离蝶阀。
开启放水阀(16)和开启球阀(5、9)，然后慢慢打开进水端隔离蝶阀，对雨淋报警阀冲水，完全排出空气，然后关闭球阀(9)使雨淋报警阀关闭，关闭加速复位阀(5)，然后等雨淋阀上腔的余水排完后关闭阀（16）。
此时雨淋阀就处于准备工作状态。
测试警铃：关闭警铃隔离阀（11），开启试警铃球阀(10)，水力警铃应当启动报警，关闭试警铃球阀(10)，旋开报警管路放水塞，排去警铃管路中的余水，将塞堵上，开启警铃隔离阀(11)，球阀回到正常准备工作状态，测试警铃完成。
通过电信号测试电启动：给电磁阀24V电信号，电磁阀开启，雨淋报警阀应在15秒内开启，电磁阀的24V电信号要求持续供给，直至火灾扑灭。
在意外情况下，电信号被中断，电磁阀将关闭。
由于继动器在压力为“低压状态”时是常开的，雨淋阀控制腔的水是通过节流孔补给的，一旦继动器打开后，控制腔的压力就不会增加，所以雨淋阀将一直处于开启状态。
由于水是通过节流孔补入的，所以关闭时间将需要2分钟。
如果需要快速关闭，只需要将加速复位球阀(5)打开，关闭时间只需要30秒，然后按图示将各阀门置于准备工作状态。
继动器的作用在于火灾发生时，因意外原因给电磁阀的电信号中断，电磁阀关闭而雨淋阀不会关闭，保证雨淋阀可以继续供水灭火。
但由于消防设备安全系数要求很高，所以在火灾发生时，控制柜给出一个打开电磁阀的电信号必须一直保持，直到火灾扑灭，绝对不允许雨淋阀启动后人为的断开电信号。
泄漏处理：由泄水阀实现，它是常开的，但在雨淋阀开启时，压力高于0．14MPa时，它将关闭，当雨淋报警阀发生泄漏时，由于压力低，泄水阀不会关闭，水将从泄水阀中滴漏出去，从而防止水进入系统侧。
从泄水阀是否有漏水可以确定雨淋阀的隔膜主密封是否良好，如有漏水应立即对雨淋阀进行维修。
1.阀体14.压力开关2.控制管路过滤器15.泄水阀（自动滴水）3.进水压力表16.放水球阀（常闭）4.单向阀5.加速复位球阀（常闭）6.电磁阀（常闭）7.控制腔压力表8.防复位继电器（自动泄水阀）9.紧急手动带锁球阀（常闭）10.测试警铃球阀（常闭）11.报警隔离球阀（常开）12.报警管路过滤器13.水力警铃。
雨淋阀的安装和使用说明
一、组成特点及应用范围ZSFM隔膜雨淋阀是由信号蝶阀，单向阀，手动快开阀，电磁阀．压力表．警铃管试验警铃球阀，过滤器，压力开关，水力警铃，放水阀、防复位锁止装置等组成，与供水管网火灾探测器，火灾报警器及洒水喷头分别组成下列系统。
雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易摄物的建筑物和场地。
水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势要延、防火分隔的作用，可在一些大型厂房，仓库、商场、展厅等建筑中做防火分隔。
水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状，达到冷却，窒息等灭火目的，可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
若安装闭式洒水喷头，则成为预作用系统，发生火灾时，由火灾探测器和火灾报答器来打开隔膜雨淋阀．使系统转为湿式系统。
然后喷头感温动作喷水灭火，主要适用于害怕水害，易冰冻场所。
二、工作原理隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统更安全可靠，它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。
由于上、下受水力作用面积的差异，实现密封。
当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。
同时水流向报苦管网，使水力苦铃发出报等声，开通压力开关，给值班室发出信号或启动消防泵供水。
隔膜雨淋阀装有防复位装置，该装置已申请国家专利。
其结构及原理，阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住。
防止了阀瓣回位。
灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。
