CAD快捷键命令大全
CAD快捷键命令大全
CAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。为了提高工作效率，CAD提供了大量的快捷键命令，可以通过按键组合来执行各种操作。本文将为您介绍CAD中常用的快捷键命令，帮助您更高效地使用CAD进行设计工作。
1. 常用操作命令
1.1 移动命令：M（Move）
移动命令允许您将选定的对象从一个位置移动到另一个位置。按下"M"键后，选择要移动的对象，然后指定基点和目标点即可完成移动操作。
1.2 复制命令：CO（Copy）
复制命令用于将选定的对象复制到指定位置。按下"CO"键后，选择要复制的对象，然后指定基点和目标点即可完成复制操作。
1.3 旋转命令：RO（Rotate）
旋转命令可将选定对象按指定角度顺时针或逆时针旋转。按下"RO"键后，选择要旋转的对象，然后指定旋转中心和旋转角度即可完成旋转操作。
1.4 缩放命令：SC（Scale）
缩放命令用于按指定比例对选择的对象进行缩放。按下"SC"键后，选择要缩放的对象，然后指定基点和缩放比例即可完成缩放操作。 1.5 偏移命令：O（Offset）
偏移命令允许您从原始对象创建一个与之平行的新对象。按下"O"键后，选择要偏移的对象，然后指定偏移距离和偏移方向即可完成偏移操作。
1.6 数组命令：AR（Array）
数组命令允许您创建并列的对象副本。按下"AR"键后，选择要复制的对象，然后指定基点、行数和列数即可完成数组操作。
2. 绘图命令
2.1 直线命令：L（Line）
直线命令用于绘制直线段。按下"L"键后，指定起点和终点即可完成直线绘制。
2.2 圆命令：C（Circle）
圆命令用于绘制圆。按下"C"键后，指定圆心和半径即可完成圆的绘制。
2.3 弧命令：A（Arc）
弧命令用于绘制弧线。按下"A"键后，指定圆心、起点和终点即可完成弧线绘制。
2.4 多段线命令：PL（Polyline） 多段线命令允许您绘制由多个直线或弧线段组成的曲线。按下"PL"键后，指定各个顶点即可完成多段线绘制。
2.5 矩形命令：REC（Rectangle）
矩形命令用于绘制矩形。按下"REC"键后，指定矩形的对角线即可完成矩形绘制。
2.6 椭圆命令：ELL（Ellipse）
椭圆命令用于绘制椭圆。按下"ELL"键后，指定椭圆的中心和两个轴即可完成椭圆绘制。
3. 修改命令
3.1 剪切命令：TR（Trim）
剪切命令用于裁剪对象使其与选择的边界相交。按下"TR"键后，选择要裁剪的对象，然后指定裁剪边界即可完成裁剪操作。
3.2 延伸命令：EX（Extend）
延伸命令可将对象延伸到与选择的边界相交。按下"EX"键后，选择要延伸的对象，然后指定延伸边界即可完成延伸操作。
3.3 删除命令：E（Erase）
删除命令用于删除选定的对象。按下"E"键后，选择要删除的对象即可完成删除操作。
3.4 连接命令：J（Join） 连接命令可将多个对象连接成一个单独的对象。按下"J"键后，选择要连接的对象即可完成连接操作。
3.5 拆分命令：S（Split）
拆分命令用于将对象分割成两部分。按下"S"键后，选择要拆分的对象，然后指定拆分点即可完成拆分操作。
4. 文本命令
4.1 单行文本命令：TE（Text）
单行文本命令用于输入单行文本。按下"TE"键后，指定文本起点和对齐方式即可输入文本。
4.2 多行文本命令：MT（Mtext）
多行文本命令用于输入多行文本。按下"MT"键后，指定文本框的对角点即可输入多行文本。
4.3 文字编辑命令：ED（Edit Text）
文字编辑命令允许您对选定的文本进行编辑。按下"ED"键后，选择要编辑的文本即可进行编辑操作。
以上只是CAD中常用的快捷键命令的介绍，实际使用中还有更多命令供您探索和使用。通过熟练掌握这些快捷键命令，可以极大地提高CAD设计的效率，减少重复工作和操作的时间。希望本文对您在CAD设计工作中有所帮助！

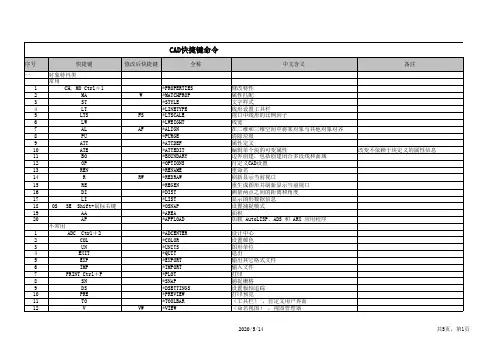

CAD快捷键命令大全
序号快捷键修改后快捷键全称中文含义备注
一对象特性类
常用
1CH, MO Ctrl＋1*PROPERTIES修改特性
2MAW*MATCHPROP属性匹配
3ST*STYLE文字样式
4LT*LINETYPE线形设置工具栏
5LTSFS*LTSCALE视口中线形的比例因子
6LW*LWEIGHT线宽
7ALAF*ALIGN在二维和三维空间中将某对象与其他对象对齐
8PU*PURGE清除垃圾
9ATT *ATTDEF属性定义
10ATE *ATTEDIT 编辑单个块的可变属性改变不依赖于块定义的属性信息
11BO *BOUNDARY 边界创建，包括创建闭合多段线和面域
12OP *OPTIONS 自定义CAD设置
13REN*RENAME重命名
14RRW*REDRAW 刷新显示当前视口
15RE*REGEN重生成图形并刷新显示当前视口
16DI*DIST 测量两点之间的距离和角度
17LI*LIST显示图形数据信息
18OS SE Shift+鼠标右键*OSNAP设置捕捉模式
19AA*AREA面积
20AP*APPLOAD加载 AutoLISP、ADS 和 ARX 应用程序
不常用
1ADC Ctrl＋2*ADCENTER 设计中心
2COL *COLOR设置颜色
3UN *UNITS 图形单位
4EXIT *QUIT 退出
5EXP *EXPORT 输出其它格式文件
6IMP *IMPORT输入文件
7PRINT Ctrl＋P*PLOT 打印
8SN *SNAP 捕捉栅格
9DS *DSETTINGS 设置极轴追踪
10PRE*PREVIEW 打印预览
11TO*TOOLBAR（工具栏） ，自定义用户界面
12VVW*VIEW（命名视图） ，视图管理器 CAD快捷键命令
共5页，第1页序号快捷键修改后快捷键全称中文含义备注
GR显示夹点并设置颜色
二绘图命令类
1L F*LINE直线
2PL *PLINE 多段线
3SPL *SPLINE 样条曲线
4REC *RECTANGLE 矩形
CAD快捷键命令大全 常用CAD快捷键汇总
CAD快捷键大全 常用CAD快捷键汇总
AutoCAD 是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AutoCAD成功的两个重要原因。AutoCAD提供的命令有很多，绘图时最常用的命令只有其中的百分之二十。
在CAD软件操作中，为使用者方便，于在 Windows中工作时一样，利用CAD快捷键代替鼠标。利用键盘快捷键发出命令，完成绘图，修改，保存等操作。这些命令键就是CAD快捷键。
现在就来看看AutoCAD快捷键：
一、CAD快捷键：常用功能键
F1: 获取帮助
F2: 实现作图窗和文本窗口的切换
F3: 控制是否实现对象自动捕捉
F4: 数字化仪控制
F5: 等轴测平面切换
F6: 控制状态行上坐标的显示方式
F7: 栅格显示模式控制
F8: 正交模式控制
F9: 栅格捕捉模式控制
F10: 极轴模式控制
F11: 对象追 踪式控制
二、CAD快捷键：常用CTRL快捷键
Ctrl+B: 栅格捕捉模式控制(F9)
dra:半径标注
ddi:直径标注
dal:对齐标注
dan:角度标注
Ctrl+C: 将选择的对象复制到剪切板上
Ctrl+F: 控制是否实现对象自动捕捉(f3)
Ctrl+G: 栅格显示模式控制(F7)
Ctrl+J: 重复执行上一步命令
Ctrl+K: 超级链接
Ctrl+N: 新建图形文件
Ctrl+M: 打开选项对话框
Ctrl+1: 打开特性对话框
Ctrl+2: 打开图象资源管理器
Ctrl+6: 打开图象数据原子
Ctrl+O: 打开图象文件
Ctrl+P: 打开打印对说框
Ctrl+S: 保存文件
Ctrl+U: 极轴模式控制(F10)
Ctrl+v: 粘贴剪贴板上的内容
Ctrl+W: 对象追 踪式控制(F11)
Ctrl+X: 剪切所选择的内容 Ctrl+Y: 重做
Ctrl+Z: 取消前一步的操作
三、CAD快捷键：字母快捷键
常用CAD命令及快捷键大全
常用CAD命令及快捷键大全
作者: 国产007 发布日期: 2009-6-02 查看数: 3017 出自:
PART 1 常用功能及参数命令
10，20（绝对直角坐标） ﹫10，20（相对直角坐标）
align（AL） 对齐标注
appload 加载应用程序
arc（A） 弧
arctext 弧形文本
area 面积
array（AR） 阵列 系统变量Snapang
attedit 编辑属性
attout/attin 导出/导入属性值
axis 轴
bextend 延伸至块图元
bhatch 边界填充
blipmode 显示标志
block（B） 创建块
blockreplace 替换图块
blocktoxref 图块参照
boundary（BO） 边界
break（BR） 打断
breakline 折断线
btrim 用块图元修剪
burst 分解属性为文字
chamfer 倒角
change 属性修改
circle（C） 圆
close 关闭图形（文件——退出）
config 选项
copy（CO/CP） 复制
copyclip 复制到剪贴板
copym 多重复制
ddattdef 定义属性
ddatte（ATE） 编辑图块属性
ddedit（ED） 文本编辑、改变属性定义
ddgrips 夹点设置/绘图设置（显示）
ddim（D） 标注样式 ddinsert/insert、divide、measure 插入图块
ddptype 点样式（P）
ddunits （图形）单位
dimangular 角度标注
dimbaseline（dimbase） 基线标注
dimcenter 圆心标记
dimcontinue 连续标注
dimdiameter（dimdia） 直径标注
dimedit、ddedit、dimtedit 尺寸标注编辑
CAD快捷键-CAD常用快捷键命令大全

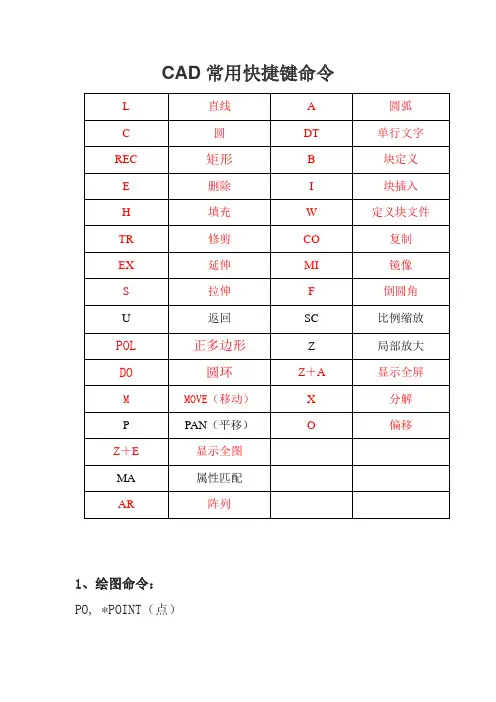

CAD常用快捷键命令
1、绘图命令：
PO, *POINT（点） L 直线 A 圆弧
C 圆 DT 单行文字
REC 矩形 B 块定义
E 删除 I 块插入
H 填充 W 定义块文件
TR 修剪 CO 复制
EX 延伸 MI 镜像
S 拉伸 F 倒圆角
U 返回 SC 比例缩放
POL 正多边形 Z 局部放大
DO 圆环 Z＋A 显示全屏
M MOVE（移动） X 分解
P PAN（平移） O 偏移
Z＋E 显示全图
MA 属性匹配
AR 阵列 L, *LINE（直线）
XL, *XLINE（射线）
PL, *PLINE（多段线）
ML, *MLINE（多线）
SPL, *SPLINE（样条曲线）
C, *CIRCLE(圆)
A, *ARC(圆弧)
EL, *ELLIPSE（椭圆）
REG, *REGION（面域）
MT, *MTEXT（多行文本）
T, *MTEXT（多行文本）
B, *BLOCK（块定义）
I, *INSERT（插入块）
W, *WBLOCK（定义块文件）
DIV, *DIVIDE（等分）
ME,*MEASURE(定距等分)
H, *BHATCH（填充）
2、修改命令：
O, *OFFSET（偏移）
RO, *ROTATE（旋转）
M, *MOVE（移动）
E, DEL键 *ERASE（删除） X, *EXPLODE（分解）
TR, *TRIM（修剪）
EX, *EXTEND（延伸）
S, *STRETCH（拉伸）
LEN, *LENGTHEN（直线拉长）
SC, *SCALE（比例缩放）
BR, *BREAK（打断）
CHA, *CHAMFER(倒角)
F, *FILLET（倒圆角）
PE, *PEDIT（多段线编辑）
ED, *DDEDIT（修改文本）
3、视窗缩放：
P, *PAN（平移）
CAD快捷键命令大全 2
序号快捷键修改后快捷键全称中文含义备注
一对象特性类
常用
1CH, MO Ctrl＋1*PROPERTIES修改特性
2MAW*MATCHPROP属性匹配
3ST*STYLE文字样式
4LT*LINETYPE线形设置工具栏
5LTSFS*LTSCALE视口中线形的比例因子
6LW*LWEIGHT线宽
7ALAF*ALIGN在二维和三维空间中将某对象与其他对象对齐
8PU*PURGE清除垃圾
9ATT *ATTDEF属性定义
10ATE *ATTEDIT 编辑单个块的可变属性改变不依赖于块定义的属性信息
11BO *BOUNDARY 边界创建，包括创建闭合多段线和面域
12OP *OPTIONS 自定义CAD设置
13REN*RENAME重命名
14RRW*REDRAW 刷新显示当前视口
15RE*REGEN重生成图形并刷新显示当前视口
16DI*DIST 测量两点之间的距离和角度
17LI*LIST显示图形数据信息
18OS SE Shift+鼠标右键*OSNAP设置捕捉模式
19AA*AREA面积
20AP*APPLOAD加载 AutoLISP、ADS 和 ARX 应用程序
不常用
1ADC Ctrl＋2*ADCENTER 设计中心
2COL *COLOR设置颜色
3UN *UNITS 图形单位
4EXIT *QUIT 退出
5EXP *EXPORT 输出其它格式文件
6IMP *IMPORT输入文件
7PRINT Ctrl＋P*PLOT 打印
8SN *SNAP 捕捉栅格
9DS *DSETTINGS 设置极轴追踪
10PRE*PREVIEW 打印预览
11TO*TOOLBAR（工具栏） ，自定义用户界面
12VVW*VIEW（命名视图） ，视图管理器 CAD快捷键命令
共5页，第1页序号快捷键修改后快捷键全称中文含义备注
GR显示夹点并设置颜色
二绘图命令类
1L F*LINE直线
2PL *PLINE 多段线
3SPL *SPLINE 样条曲线
4REC *RECTANGLE 矩形
CAD快捷键命令大全 3
绘图命令
直线：L
用法：输入命令L/回车/鼠标指定第一点/输入数值（也就是指定第二点）/回车（这时直线就画出来了）/回车（结束命令）
射线：RAY
用法：输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车（结束命令）
构造线：XL
用法：输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车（结束命令）
多段线：PL
用法1：同直线命令
用法2：输入命令PL/回车/指定起点/输入W（绘制带有宽度的线★）/回车/指定线起点宽度/回车/指定线结束点宽度/回车/输入数★值（线的长度值）/回车（结束命令）
正多边形：POL
用法：输入命令POL/回车/指定边数/回车/鼠标指定正多边形★的中心点/输入选项（C外切于圆；I内接于圆）/回车/输入半径/★回车（结束命令） 矩形：REC
用法1：输入命令REC/回车/鼠标指定第一角点/指定第二角点
用法2：输入命令REC/回车/输入C（绘制带有倒角的矩形）/回★车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第 ★一角点/指定第二角点
用法3：输入命令REC/回车/输入F（绘制带有圆角的矩形）/回★车/输入圆角半径/回车/指定第一角点/指定第二角点
圆弧：A
用法：输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆★弧结束点
（绘制圆弧的方法有11种，可参考绘图菜单圆弧选项）
圆：C
用法：输入命令C/回车/鼠标指定圆心/输入半径值/回车（命★令结束）
（绘制圆的方法有6种，可参考绘图菜单圆选项）
样条曲线：SPL
用法：输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令
椭圆：EL
用法：输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另★一个端点（可输入数值★）/指定另一条半轴的长度（可输入数★值）/（如果输入数值需要回车结束命令，如果用★鼠标直接指定则命令自动结束）
CAD快捷键命令大全 4
CAD快捷键命令大全
【CAD快捷键大全】
1、绘图命令
点 【Po】
直线 【L】
射线 【XL】
多段线 【PL】
多线 【ML】
样条曲线 【SPL】
正多边形 【POL】
矩形 【REC】
园 【C】
圆弧 【A】
圆环 【DO】
椭圆 【EL】
面域 【REG】
多行文本 【MT】
单行文本 【T】
块定义 【B】
插入块 【I】
定义块文件 【W】
等分 【DI】
定距等分 【ME】
填充 【H】
2、修改命令
复制 【CO】
镜像 【MI】
阵列 【AR】
偏移 【O】
旋转 【RO】
移动 【M】
删除 【E,DEL】
分解 【X】
修剪 【TR】
延伸 【EX】
拉伸 【S】
直线拉长 【LEN】
比例缩放 【SC】
打断 【BR】 倒角 【CHA】
倒圆角 【F】
多段线编辑 【PE】
修改文本 【ED】
3、视窗缩放：
平移 【H】
实时缩放 【Z】
局部放大 【D】
返回上一个视图 【X】
显示全图 【Q】
显示窗选部分 【F】
4、对象特性
设计中心“Ctrl＋2” 【ADC】
修改特性“Ctrl+1” 【CH】
属性匹配 【MA】
文字样式 【ST】
设置颜色 【COL】
图层操作 【LA】
线形 【LT】
线形比例 【LTS】
线宽 【LW】
图形单位 【UN】
属性定义 【ATT】
编辑属性 【ATE】
边界创建，包括创建闭合多段线和面域 【BO】
对齐 【AL】
退出 【EXIT】
输出其它格式文件 【EXP】
输入文件 【IMP】
自定义CAD设置 【OP】
打印 【PRINT】
清除垃圾 【PU】
重新生成 【RE】
重命名 【REN】
捕捉栅格 【SN】 CAD快捷键命令大全
设置极轴追踪 【DS】
设置捕捉模式 【OS】
打印预览 【PRE】
工具栏 【TO】
命名视图 【V】
面积 【AA】
距离 【DI】
显示图形数据 【LI】
5、尺寸标注
cad快捷键 命令大全
cad快捷键 命令大全
基本内容
F1: 获取帮助
F2: 实现作图窗和文本窗口的切换
F3: 控制是否实现对象自动捕捉
F4: 数字化仪控制
F5: 等轴测平面切换
F6: 控制状态行上坐标的显示方式
F7: 栅格显示模式控制
F8: 正交模式控制
F9: 栅格捕捉模式控制
F10: 极轴模式控制
F11: 对象追踪模式控制
Ctrl+B: 栅格捕捉模式控制(F9)
刚刚看了一下
dra:半径标注
ddi:直径标注
dal:对齐标注
dan:角度标注
Ctrl+C: 将选择的对象复制到剪切板上
Ctrl+F: 控制是否实现对象自动捕捉(f3)
Ctrl+G: 栅格显示模式控制(F7)
Ctrl+J: 重复执行上一步命令
Ctrl+K: 超级链接
Ctrl+N: 新建图形文件
Ctrl+M: 打开选项对话框
END 捕捉到端点
MID 捕捉到中点
INT 捕捉到交点
CEN 捕捉到圆心
QUA 捕捉到象限点
TAN 捕捉到切点
PER 捕捉到垂足
NOD 捕捉到节点
NEA 捕捉到最近点
AA: 测量区域和周长(area)
AL: 对齐(align)
AR: 阵列(array)
AP: 加载*lsp程系
AV: 打开视图对话框(dsviewer)
SE: 打开对相自动捕捉对话框 ST: 打开字体设置对话框(style)
SO: 绘制二围面( 2d solid)
SP: 拼音的校核(spell)
SC: 缩放比例 (scale)
SN: 栅格捕捉模式设置(snap)
DT: 文本的设置(dtext)
DI: 测量两点间的距离
CAD快捷键-CAD常用快捷键命令大全 2
CAD常用快捷键命令
L 直线 A 圆弧
C 圆 T 多行文字
XL 射线 B 块定义
E 删除 I 块插入
H 填充 W 定义块文件
TR 修剪 CO 复制
EX 延伸 MI 镜像
PO 点 O 偏移
S 拉伸 F 倒圆角
U 返回 D 标注样式
DDI 直径标注 DLI 线性标注
DAN 角度标注 DRA 半径标注
OP 系统选项设置 OS 对像捕捉设置
M MOVE（移动） SC 比例缩放
P PAN（平移） Z 局部放大
Z＋E 显示全图 Z＋A 显示全屏
MA 属性匹配 AL 对齐
【CTRL】＋1 修改特性 【CTRL】＋S 保存文件
【CTRL】＋Z 放弃 【CTRL】＋C
【CTRL】＋V 复制
粘贴
【F3】 对象捕捉开关 【F8】 正交开关 1、绘图命令：
PO, *POINT（点）
L, *LINE（直线）
XL, *XLINE（射线）
PL, *PLINE（多段线）
ML, *MLINE（多线）
SPL, *SPLINE（样条曲线）
POL, *POLYGON（正多边形）
REC, *RECTANGLE（矩形）
C, *CIRCLE(圆)
A, *ARC(圆弧)
DO, *DONUT（圆环）
EL, *ELLIPSE（椭圆）
REG, *REGION（面域）
MT, *MTEXT（多行文本）
T, *MTEXT（多行文本）
B, *BLOCK（块定义）
I, *INSERT（插入块）
W, *WBLOCK（定义块文件）
DIV, *DIVIDE（等分）
ME,*MEASURE(定距等分)
H, *BHATCH（填充） 2、修改命令：
CO, *COPY（复制）
MI, *MIRROR（镜像）
AR, *ARRAY（阵列）
O, *OFFSET（偏移）
RO, *ROTATE（旋转）
M, *MOVE（移动）
常用CAD命令及CAD快捷键大全
常用CAD命令及CAD快捷键大全
第一部分常用功能及参数命令
10，20（绝对直角坐标）﹫10，20（相对直角坐标）
距离
adcenter(Ctrl+2) 设计中心
align（AL）对齐标注
appload加载应用程序
arc（A）弧
arctext弧形文本
area 面积
array（AR）阵列
attedit编辑属性
attout/attin导出/导入属性值
bextend延伸至块图元（扩展工具功能）
bhatch填充
blipmode显示标志
block（B）创建块
blockreplace替换图块（扩展工具功能）
blocktoxref图块参照（扩展工具功能）
boundary（BO）边界
break（BR）打断
breakline折断线
btrim用块图元修剪（扩展工具功能）
burst 分解属性为文字（扩展工具功能）
chamfer（cha）倒角
change 属性修改
circle（C）圆
close 关闭图形（文件——退出）
config=options(OP) 选项
copy（CO/CP）复制
copyclip(Ctrl+C) 复制到剪贴板
copym多重复制 (CAD高版本此功能已无意义)
ddattdef=attdef定义属性
ddatte（ATE）编辑图块属性
ddedit（ED）文本编辑、改变属性定义
ddgrips夹点设置/绘图设置（显示）
ddim（D）标注样式
ddinsert/insert、divide、measure 插入图块
ddptype点样式
ddunits=units （图形）单位
dimangular角度标注
dimbaseline（dimbase）基线标注
dimcenter圆心标记
dimcontinue连续标注
dimdiameter（dimdia）直径标注
dimedit、ddedit、dimtedit尺寸标注编辑
dimex/dimim标注样式输出和输入
