球墨铸铁的热处理方式
球球墨铸铁600热处理力学
球球墨铸铁600热处理力学
球墨铸铁600是一种球墨铸铁材料的牌号。
球墨铸铁，也称为球弧铸铁、球状石墨铸铁，是一种由球状石墨和铁基体组成的合金材料。
它具有高强度、高韧性和良好的耐磨性能，广泛应用于汽车制造、机械制造和工程机械等领域。
热处理是指通过一系列加热和冷却过程，对材料进行结构和性能调整的工艺。
球墨铸铁600的热处理力学性能主要包括以下几个方面：
1. 强度：热处理可以显著提高球墨铸铁600的强度，使其具有更高的承载能力和抗变形能力。
2. 韧性：热处理可以改善球墨铸铁600的韧性，提高其抗冲击和抗断裂能力。
3. 硬度：热处理可以增加球墨铸铁600的硬度，使其具有更好的耐磨性能。
4. 剥离性：热处理可以减少球墨铸铁600表面的氧化物和夹杂物，提高其剥离性，降低加工难度。
综上所述，球墨铸铁600的热处理可以显著改善其力学性能，提高其使用寿命和可靠性。
不同的热处理工艺参数将对其力学性能产生不同影响，具体的热处理方案应根据具体的应用要求和材料性能需求进行选择。
球球墨铸铁600热处理力学
球球墨铸铁600热处理力学摘要：一、球墨铸铁概述二、600热处理原理三、600热处理对球墨铸铁力学性能的影响四、应用案例及效果分析五、总结与展望正文：一、球墨铸铁概述球墨铸铁（Ductile Iron，简称DI）是一种铁素体基体，球状石墨为主要相组成的铸铁。
它具有良好的铸造性能、抗震性能和耐磨性，广泛应用于汽车、建筑、水利等领域。
球墨铸铁的性能受到热处理工艺的严重影响，其中600热处理是一种常见的方法。
二、600热处理原理600热处理，又称球墨铸铁石墨化退火，是将球墨铸铁件在高温（通常为600℃）下保温一段时间，使石墨球化，降低内应力，提高铸铁的韧性和塑性。
在这个过程中，铁素体基体逐渐转变为铁素体+石墨的双相组织，石墨球尺寸减小，分布更加均匀。
三、600热处理对球墨铸铁力学性能的影响1.提高韧性：600热处理使球墨铸铁的韧性得到显著提高，抗拉强度、屈服强度和伸长率等指标均有提升。
2.改善塑性：通过600热处理，球墨铸铁的塑性指标提高，可减少变形和破裂倾向。
3.降低内应力：600热处理有效降低球墨铸铁件内的残余应力，有利于防止裂纹产生。
4.优化组织：600热处理使石墨球尺寸减小，分布更加均匀，有利于提高铸铁的加工性能。
四、应用案例及效果分析1.汽车零部件：600热处理在汽车刹车盘、刹车钳等零部件的应用，提高了零件的韧性和抗疲劳性能，延长使用寿命。
2.建筑行业：600热处理应用于建筑用球墨铸铁件，提高了抗震性能和抗裂性能。
3.水利设施：通过600热处理，球墨铸铁闸门、管道等水利设施具有良好的抗磨性能和耐腐蚀性能。
五、总结与展望600热处理作为一种有效的球墨铸铁热处理方法，在提高铸铁力学性能、降低内应力、优化组织方面具有显著效果。
随着我国球墨铸铁产业的不断发展，600热处理技术将得到更广泛的应用。
球墨铸铁 工艺
球墨铸铁工艺

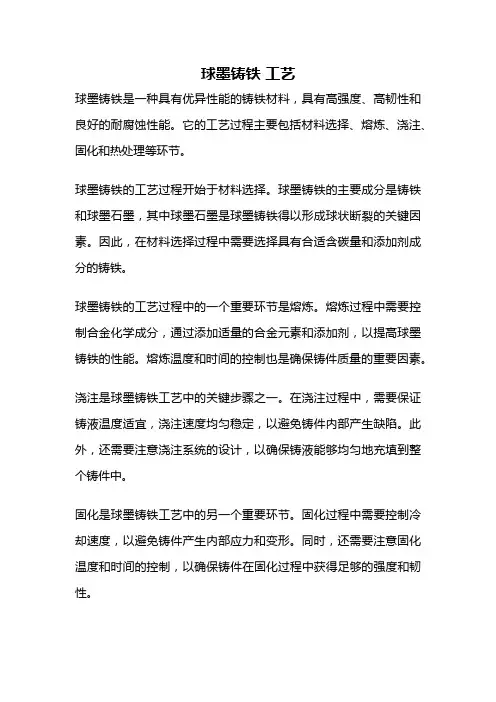

球墨铸铁是一种具有优异性能的铸铁材料，具有高强度、高韧性和良好的耐腐蚀性能。
它的工艺过程主要包括材料选择、熔炼、浇注、固化和热处理等环节。
球墨铸铁的工艺过程开始于材料选择。
球墨铸铁的主要成分是铸铁和球墨石墨，其中球墨石墨是球墨铸铁得以形成球状断裂的关键因素。
因此，在材料选择过程中需要选择具有合适含碳量和添加剂成分的铸铁。
球墨铸铁的工艺过程中的一个重要环节是熔炼。
熔炼过程中需要控制合金化学成分，通过添加适量的合金元素和添加剂，以提高球墨铸铁的性能。
熔炼温度和时间的控制也是确保铸件质量的重要因素。
浇注是球墨铸铁工艺中的关键步骤之一。
在浇注过程中，需要保证铸液温度适宜，浇注速度均匀稳定，以避免铸件内部产生缺陷。
此外，还需要注意浇注系统的设计，以确保铸液能够均匀地充填到整个铸件中。
固化是球墨铸铁工艺中的另一个重要环节。
固化过程中需要控制冷却速度，以避免铸件产生内部应力和变形。
同时，还需要注意固化温度和时间的控制，以确保铸件在固化过程中获得足够的强度和韧性。
球墨铸铁的工艺还包括热处理。
热处理可以进一步改善球墨铸铁的性能，例如提高硬度和耐磨性。
常用的热处理方法包括退火、正火和淬火等。
球墨铸铁的工艺包括材料选择、熔炼、浇注、固化和热处理等环节。
在每个环节中都需要严格控制工艺参数，以确保球墨铸铁具有优异的性能。
通过合理的工艺设计和优化，可以生产出高质量的球墨铸铁铸件，满足不同工程领域的需求。
球墨铸铁的热处理
球墨铸铁的热处理目前球墨铸铁所采用的热出库工艺有：消除内应力的低温退火；高温石墨化退火；低温石墨化退火；正火与回火；淬火与回火；等温淬火等。
球墨铸铁的表面淬火正在扩大应用。
对球墨铸铁的化学热处理也在研究应用。
1 球墨铸铁消除内应力的低温退火球墨铸铁与灰口铸铁比较，容易产生较高的内应力，一般高1-2倍，与白口铸铁的内应力差不多。
消除内应力低温退火的工艺过程是：将铸铁加热到Ac1以下某一温度，保温一段时间，然后随炉缓慢冷却使铸铁完全过渡到稳性温度范围，至200-250℃即出炉空冷。
球墨铸铁消除内应力的倾向性与金属基体有关，珠光体球墨铸铁比铁素体基体为小。
例如当退火温度为600℃时，对于珠光体+铁素体和铁素体基体的球墨铸铁保温15小时后可完全消除内应力。
而对于珠光体基体的球墨铸铁，要完全消除内应力保温时间长达63小时。
但都比钢的消除倾向大。
在保温的前2-3小时内消除内应力的效果最为显著。
退火温度愈高，则内应力消除的愈快，愈安全。
目前工厂一般按下述工艺进行：加热速度控制在60-120℃/小时的范围内。
避免产生新的内应力。
加热温度一般控制在550-650℃之间。
对于珠光体基体的球墨铸铁，考虑到当加热温度超过600℃后，可能发生共析渗碳体的石墨化和粒化。
所以加热温度适当降低为550-620℃为宜。
保温时间为2-8小时。
然后随炉缓冷（冷却速度为30-60℃/小时）至200-250℃出炉空冷。
采用该工艺退火，可消除铸件中残余应力之90-95%。
2球墨铸铁的高温石墨化退火球墨铸铁具有较大的向心倾向性。
在生产过程中常常由于化学成分选择不当，球化剂加入量过多或孕育剂量不足而造成铸件中出项大量的奥氏体或自由渗碳体；有时由于球墨铸铁中磷量过高或磷的严重偏析倾向，甚至在含磷量为0.05%时就会出现磷共晶。
当自由渗碳体和磷共晶总量超过3%时，就使铸件的机械性能变坏，加工困难。
在这种情况下就必须采用高温石墨化的方法来予以消除。
球墨铸铁 热处理硬度
球墨铸铁热处理硬度球墨铸铁是一种铁碳合金，其特点是铁素体基体上分布着球状石墨。
在工业生产中，球墨铸铁具有良好的应用前景，如汽车零部件、建筑材料等。
热处理是提高球墨铸铁性能的关键环节，其中硬度是衡量球墨铸铁性能的重要指标。
热处理对球墨铸铁硬度的影响主要表现在以下几个方面：1.热处理可以改变球墨铸铁的相组成。
在高温下，球墨铸铁中的铁素体逐渐转变为奥氏体，随着温度的升高，石墨球化程度提高，硬度逐渐降低。
2.热处理过程中，球墨铸铁中的碳化物析出，从而提高硬度。
在适当的温度范围内，碳化物的析出量与硬度呈正相关关系。
3.热处理还可以改善球墨铸铁的力学性能。
在高温回火过程中，铁素体转变为回火索氏体，使球墨铸铁具有较高的强度和韧性。
为实现球墨铸铁的高硬度，选择合适的热处理工艺至关重要。
常见的热处理工艺有以下几种：1.退火：将球墨铸铁加热至Ac1以上一定温度，保温一段时间后，缓慢冷却至室温。
退火可消除内应力，提高石墨球化程度，为后续热处理奠定基础。
2.调质：将球墨铸铁加热至Ac3或Ac1以上一定温度，保温一段时间后，水冷至Ms附近，再进行高温回火。
调质可提高球墨铸铁的强度和韧性。
3.感应加热：利用感应电流对球墨铸铁进行局部加热，迅速提高硬度。
感应加热适用于局部硬度要求较高的零件。
提高球墨铸铁热处理硬度的方法有以下几点：1.优化铸造工艺：提高石墨球化程度，减少碳化物析出，有利于提高热处理硬度。
2.选择合适的热处理工艺：根据零件的使用要求，选择合适的热处理工艺，以实现较高的硬度。
3.控制冷却速度：在热处理过程中，控制冷却速度有利于碳化物的析出，从而提高硬度。
总之，热处理是提高球墨铸铁硬度的重要手段。
通过合理选择热处理工艺和优化铸造工艺，可实现球墨铸铁的高硬度，满足不同应用场景的需求。
铸铁的热处理工艺
铸铁的热处理工艺
铸铁的热处理工艺包括退火、正火、淬火、淬火回火等步骤。
具体工艺如下：
1. 退火：将铸铁零件加热至700~800℃，保温一段时间后冷却
至室温。
退火能够消除铸铁中的残余应力和组织缺陷，提高其塑性和韧性。
2. 正火：将退火后的铸铁零件加热至900~950℃，保温一段时
间后冷却至室温。
正火能够提高铸铁的硬度和强度，但会降低其塑性和韧性。
3. 淬火：将铸铁零件加热至850~900℃，保温一段时间后迅速
冷却至室温。
淬火能够使铸铁迅速冷却，产生马氏体组织，从而提高硬度和强度。
4. 淬火回火：将淬火后的铸铁零件加热至200~600℃，保温一
段时间后冷却至室温。
淬火回火能够减轻淬火过程中的内应力，提高铸铁的韧性和耐磨性。
需要根据具体的铸铁材料和零件要求，选择适当的热处理工艺，并进行相应的加热和冷却控制才能得到理想的性能。
球墨铸铁密度以及热处理过程
正火的目的是为了得到以珠光体为主的基体组织，不锈钢带细化晶粒，提高球墨铸铁的强度、硬度和耐磨性。正火可分为高温和低温正火两种。
高温正火对厚壁铸件，应采用风冷，甚至喷雾冷却，以保证获得珠光体球墨铸铁。
含碳量
3.6～
3.8%，含硅量
2.0～
3.0%，含锰、磷、硫总量不超过
1.5%和适量的稀土、镁等球化剂。
球铁铸件差不多已在所有主要工业部门中得到应用，这些部门要求高的强度、塑性、韧性、耐磨性、耐严球墨铸铁。
重的热和机械冲击、耐高温或低温、耐腐蚀以及尺寸稳定性等。为了满足使用条件的这些变化、球墨铸铁现有许多牌号，提供了机械性能和物理性能的一个很宽的范围。
如国际标准化组织ISO1083所规定的大多数球墨铸铁铸件，主要是以非合金态生产的。显然，这个范围包括抗拉强度大于800牛顿/毫米，延伸率为2%的高强度牌号。另一个极端是高塑性牌号，其延伸率大于17%，而相应的强度较低(最低为370牛顿/毫米勺。强度和延伸率并不是设计者选择材料的唯一根据，而其它决定性的重要性能还包括屈服强度、弹性模数、耐磨性和疲劳强度、硬度和冲击性能。另外，耐蚀性和抗氧化以及电磁性能对于设计者也许是关键的。为了满足这些特殊使用，研制了一组奥氏体球铁，通常叫傲Ni一Resis亡球铁。这些奥氏体球铁，主要用锌、铬和锰合金化，并且列入国际标准。
球墨铸铁密度以及热处理过程
文章
法钢
生铁是含碳量大于2%的铁碳合金，工业生铁含碳量一般在
2.5%～4%，并含
C、SI、Mn、S、P等元素，是用铁矿石经高炉冶炼的产品。根据生铁里碳存在形态的不同，又可分为炼钢生铁、铸造生铁和球墨铸铁等几种。析出的石墨呈球形的铸铁。球状石墨对金属基体的割裂作用比片状石墨小，使铸铁的强度达到基体组织强度的70～90%，抗拉强度可达120kgf/mm2，并且具有良好的韧性。球墨铸铁除铁外的化学成分通常为：
球墨铸铁常用的热处理方法
球墨铸铁常用的热处理方法有几种球墨铸铁组织中,石墨呈球状,对基体的削弱和破坏作用比片状石墨弱;球铁性能主要取决于基体组织,石墨的影响居次要地位;以各种热处理方式改善球铁的基体组织,即可程度不同地提高其力学性能;由于化学成分、冷却速度、球化剂等因素的影响,在铸态组织中,尤其是铸件薄壁处常出现铁素体+珠光体+渗碳体+石墨的混合组织;热处理的目的就在于获得所需要的组织,从而改善力学性能;球墨铸铁常用的热处理方法如下;1低温石墨化退火加热温度720~760℃;随炉冷却至500℃以下出炉空冷;使共析渗碳体分解,获得铁素体基体的球铁,以提高韧性;2高温石墨化退火880~930℃,转至720~760℃保温,随炉冷却至500℃以下出炉空冷;消除白口组织,获得铁素体基体的球铁,提高塑性,降低硬度,增加韧性;3完全奥氏体化正火880~930℃,冷却方式：雾冷、风冷或空冷,为减少应力,增加回火工序：500~600℃,获得珠光体+少量铁素体+球状石墨,提高强度、增加硬度和耐磨性;4不完全奥氏体化正火820~860℃加热,冷却方式：雾冷、风冷或空冷,为减少应力,增加回火工序：500~600℃,获得珠光体+少量分散的铁素体组织,得到较好的综合力学性能;5调质处理840~880℃加热,冷却方式：油或水冷,淬火之后的回火温度：550~600℃,获得回火索氏体组织,提高综合力学性能;6等温淬火840~880℃加热,在250~350℃盐浴中淬火,获得综合力学性能,尤其能提高强度、韧性与耐磨性;热处理加热时,铸件入炉温度一般小于350℃,加热速度视铸件尺寸与复杂程度而定,在30~120℃/h之间选择;尺寸大、复杂件的入炉温度要低,升温速度要慢;加热温度则取决于基体组织和化学成分;保温时间按铸件壁厚而定;此外,球铁铸件还可以采用高频、中频、火焰等方法作表面淬火,以获得高硬度、耐磨性以及抗疲劳性能;也可以软氮化处理,提高铸件耐磨性;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
除了可锻铸铁球墨铸铁退火将渗碳体分解为团絮状石墨外，铸铁的热处理目的在于两方面：一是改变基体组织，改善铸铁性能，二是消除铸件应力。
值得注意的是：铸件的热处理不能改变铸件原来的石墨形态及分布，即原来是片状或球状的石墨热处理后仍为片状或球状，同时它的尺寸不会变化，分布状况不会变化。
一、时效
铸造过程中铸铁件由表及里冷却速度不一样，形成铸造内应力，若不消除，在切削加工及使用过程中它会使零件变形甚至开裂。
为释放应力常采用人工时效及自然时效两种办法。
将铸件加热到大约500~560℃保温一定时间，接着随炉冷取出铸件空冷，这种时效为人工时效；自然时效是将铸铁件存放在室外6~18个月，让应力自然释放，这种时效可将应力部分释放，但因用的时间长，效率低，已不太采用。
二、改善铸铁件整体性能为目的热处理
为改善铸铁件整体性能常有消除白口退火，提高韧性的球墨铸铁退火，提高球墨铸铁强度的正火、淬火等。
1.消除白口退火
普通灰口铸铁或球墨铸件表面或薄壁处在铸造过程中因冷却速度过快出现白口，铸铁件无法切削加工。
为消除白口降低硬度常将这类铸铁件重新加热到共析温度以上(通常880～900℃)，并保温1～2h（若铸铁Si含量高，时间可短）进行退火，渗碳体分解为石墨，再将铸铁件缓慢冷却至400℃-500℃出炉空冷。
在温度700-780℃，即共析温度附近不宜冷速太慢，以便渗碳体过多的转变为石墨，降低了铸铁
件强度。
2.提高韧性的球墨铸铁退火
球墨铸铁在铸造过程中此普通灰口铸铁的白口倾向大，内应力也较大，铸铁件很难得到纯粹的铁素体或珠光体基体，为提高铸铁件的延性或韧性，常将铸铁件重新加热到900-950℃并保温足够时间进行高温退火，再炉冷到600℃出炉变冷。
过程中基体中的渗碳体分解出石墨，自奥氏体中析出石墨，这些石墨集聚于原球状石墨周围，基体全转换为铁素体。
若铸态组织由(铁素体＋珠光体)基体，以及球状石墨组成，为提高韧性，只需将珠光体中渗碳体分解转换为铁素体及球状石墨，为此将铸铁件重新加热到700-760℃的共析温度上下经保温后炉冷至600℃出炉变冷。
3.提高球墨铸铁强度的正火
球墨铸铁正火的目的是将基体组织转换为细的珠光体组织。
工艺过程是将基体为铁素体及珠光体的球墨铸铁件重新加热到850-900℃温度，原铁素体及珠光体转换为奥氏体，并有部分球状石墨溶解于奥氏体，经保温后空冷奥氏体转变为细珠光体，因此铸件的强度提高。
4.球墨铸铁的淬火并回火处理
球墨铸造件作为轴承需要更高的硬度，常将铸铁件淬火并低温回火处理。
工艺是：铸件加热到860-900℃的温度，保温让原基体全部奥氏体化后再在油或熔盐中冷却实现淬火，后经250-350℃加热保温回火，原基体转换为回火马氏体及残留奥氏体组织，原球状石墨形态不变。
处理后的铸件具有高的硬度及一定韧性，保留了石墨的润滑性能，耐磨性能更为改善。
球墨铸铁件作为轴类件，如柴油机的曲轴、连杆，要求强度高同时韧性较好的综合机械械性能，对铸铁件进行调质处理。
工艺是：铸铁件加热到860-900℃的温度保温让基体奥氏体化，再在油或熔盐中冷却实现淬火，后经500-600℃的高温回火，获得回火索氏体组织（一般尚有少量粹块状的铁素体），原球状石墨形态不变。
处理后强度，韧性匹配良好，适应于轴类件的工作条件。
5.球墨铸铁的等温淬火处理
球墨铸铁的等温淬火处理目的在于让铸铁件的基体组织转换为强韧的下贝氏体组织，强度极限可超过1100MPa，冲击韧性AK≥32J。
处理工艺是：将球墨铸铁件加热到830-870℃温度保温基体奥氏体化后，投入280-350℃的熔盐中保温，让奥氏体部分转变为下贝氏体，原球状石墨不变。
获得高强度的球墨铸铁。
上述铸铁热处理表明：铸铁件热处理只能改变基体组织，不能改变石墨的形态及分布，机械性能的变化是基体组织的变化所致。
普通灰口铸铁(包括孕育铸铁)石墨片对机械性能(强度、延性)影响很大，灰口铸铁经热处理改善机械性能不显着。
还需要注意的是铸铁的导热性较钢差，石墨的存在导致缺口敏感性较钢高，因此铸铁热处理中冷却速度(尤其淬火)要严格控制。
三、铸铁的表面热处理
铸铁件表面热处理的目的是改善铸铁件的抗磨性能。
钢中的感应加热淬火，激光加热淬火，软氮化等工艺均适用铸铁。
柴油机、内燃机汽缸套目前常采用激光加热淬火或软氮化处理。
激光加热铸铁件加热速度很快，空冷后工件就可形成一层高碳马氏体组织的硬化层，因而抗磨损能力大为增强。
铸铁件经软氮化处理后，表层形成一层e相的化合物(Fe2-3N)高硬化层，不仅硬度高，同时摩擦系数小，因而球墨铸造抗磨损能力大为改善。
