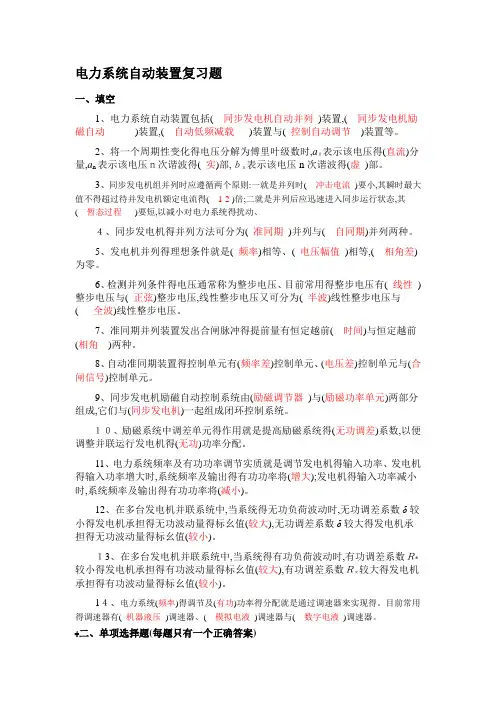

合肥工业大学电力系统自动装置习题

电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.AAT装置的主要作用是( )A.提高供电可靠性B.提高供电选择性C.改善电能质量D.提高继电保护的灵敏度2.当在双电源线路上装设无电压检定和同步检定重合闸时，如果线路发生瞬时性故障，线路两侧重合闸的动作顺序是( )A.同步侧先合，无压侧后合B.无压侧先合，同步侧后合C.两侧同时合D.一侧合，另一侧不合3.在330kV~500kV线路中，一般情况下应装设( )A.单相自动重合闸装置B.三相自动重合闸装置C.综合自动重合闸装置D.单相和三相自动重合闸4.与线性整步电压波形的斜率大小成正比的是( )A.频率差B.电压差C.相角差D.导前时间5.准同期装置中，利用线性整步电压获取导前时间脉冲的核心电路是( )A.积分电路B.微分电路C.比例+积分电路D.比例+微分电路6.电力系统可能出现的最大有功功率缺额Pla.max与自动低频减负荷装置的切除负荷总量Pcut.max的关系为( )A. Pla.max>Pcut.maxB. Pla.max<Pcut.maxC. Pla.max=Pcut.maxD.不相关7.经升压变压器后并联的发电机组，对并联运行点而言，其调差系数( )A.可以为负B.必须为负C.可以为零D.应该为正8.自动重合闸装置的起动原理是( )A.短路电流起动B.断线起动C.低电压起动D.低频起动9.设某台汽轮发电机与无穷大系统并列运行，当调节该汽轮机进汽门大小时，可改变该发电机组输出的( )A.电压B.频率C.有功功率D.无功功率10.在以高温高压火电厂为主的电力系统中，自动低频减负荷装置的末级动作频率一般为( )A.45~45.5HzB. 46~46.5HzC. 47~47.5HzD. 48~48.5Hz11.并列断路器两侧电压矢量的电角速度之差称为( )A.电压相角差B.电压矢量差C.滑差周期D.滑差角频率12.同步发电机励磁系统的控制部分、用以实现正常及事故情况下励磁电流的自动调节的装置称为( )A.复式励磁装置B.自动励磁调节器C.发电机稳定控制器D.发电机自动灭磁装置13.能保证三相半控桥式整流电路输出电压波形连续的触发控制角的范围是( )A.0°~30°B. 0°~60°C. 60°~120°D. 90°~120°14.采用六相桥式整流电路测量交流电压大小，需要整流二极管( )A.3只B.6只C.12只D.18只15.承担电力系统频率二次调整任务的发电厂称为( )A.调频电厂B.调峰电厂C.调相电厂D.补偿电厂二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。

错填、不填均无分。

16.线性整步电压中不含准同步条件之一的________信息。

17.电力系统频率和有功功率自动调整，最终需要借助原动机的_______系统来实现。

18.移相触发单元一般由同步、移相、脉冲形成和_______等环节构成。

19.自并励励磁方式的起励方式有他励起励和_______起励两种。

20.通常，当发电机机端电压UG升高，励磁调节器应使励磁电流_______，以维持UG在给定水平上。

三、名词解释题（本大题共5小题，每小题3分，共15分）21.重合闸后加速22.半自动准同步装置23.永久性（线路）故障24.无刷励磁25.自动解列装置四、简答题（本大题共4小题，每小题5分，共20分）26.简述同步发电机的两种并列操作方法的过程。

27.电力系统自动装置包括哪些类型的装置（或设备）？28.电力系统低频运行有哪些危害？29.半导体励磁调节器的综合放大单元的作用是什么？五、计算题（本大题共2小题，每小题10分，共20分）30.某系统负荷总容量为16000MW，负荷调节效应系数K=2，若不考虑调速器的作用，计算当频率下降到47Hz时，系统有功缺额是多少？系统总的发电功率是多少？31.设单纯由10%的电压幅值差产生的冲击电流为IC安培。

请计算单纯由合闸相角差产生2IC 冲击电流的合闸相角差δ是多少？（设发电机和系统电压幅值均为额定值，并且，）并请画出对应的电压相量图。

六、分析题（本大题共2小题，每小题10分，共20分）32.同步发电机与无穷大系统并联运行，且保持输出有功恒定，当改变励磁电流时，对发电机输出无功功率的影响是什么？其依据（方程、表达式）是什么？33.试画出电力系统负荷静态频率特性曲线，并说明负荷调节效应的意义。

为何负荷调节效应系数K会因季节变化而变化？电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．AAT的主要用途是（）A．切除故障B．非永久性故障线路的重合C．备用电源的自动投入D．同步发电机自动并列操作2．为保证在工作电源确已断开后，备用电源自动投入，投入备用电源的起动元件应为（）A．受电侧断路器的常开辅助触点B．送电侧断路器的常闭辅助触点C．受电侧断路器的常闭辅助触点D．送电侧断路器的常开辅助触点3．加到同步检定继电器的电压是（）A．线路和母线电压互感器二次侧电压之差B．线路电压互感器二次侧电压C．母线电压互感器二次侧电压D．线路和母线电压互感器二次侧电压之和4．综合重合闸装置中，用作接地故障判别元件的是（）A．功率方向继电器B．零序电流继电器和零序电压继电器C．负序功率方向继电器D．差动继电器5．只存在相角差且Ug滞后Usys时的合闸冲击电流矢量滞后发电机电压矢量的角度约为（）A．0°B．90°C．180°D．270°6．当导前时间脉冲后于导前相角脉冲到来时，可判定（）A．频差过大B．频差满足条件C．发电机频率高于系统频率D．发电机频率低于系统频率7．ZZQ-5装置中，判断频率差时采用了（）A．正弦整步电压B．半波线性整步电压C．全波线性整步电压D．滑差电压8．构成调差单元不需要的元器件是（）A．测量变压器B．电流互感器C．电阻器D．电容器9．继电强励装置动作电压选择较高，则其起动的灵敏性（）A．较低B．较高C．不受影响D．可能较高，也可能较低10．通常要求调差单元能灵敏反应（）A．发电机电压B．励磁电流C．有功电流D．无功电流11．电力系统有功负荷的静态频率特性曲线是（）A．单调上升的B．单调下降的C．没有单调性的D．水平直线12．自动低频减负荷装置的基本级动作延时一般为（）A．0.1~0.2秒B．0.2~0.5秒C．0.5~1.0秒D．1.0~1.5秒13．并联运行的机组，欲保持稳定运行状态，各机组的频率需要（）A．相同B．各不相同C．一部分相同，一部分不同D．稳定14．造成系统频率下降的原因是（）A．无功功率过剩B．无功功率不足C．有功功率过剩D．有功功率不足15．故障录波器的核心部份是（）A．录波部分B．控制部分C．起动部分D．故障分析部分二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。

错填、不填均无分。

16.当用____________将断路器断开时，自动重合闸装置不应该动作。

17.自动并列装置的调压脉冲作用于待并发电机的____________。

18.如果低通滤波电路参数相同，则全波线性整步电压比半波线性整步电压具有更好的____________特性。

19.若将励磁调节器中的调差单元退出，则配有比例式励磁调节器的同步发电机具有____________调差外特性。

20.电力系统中，通常选用____________电厂作为调频电厂。

三、名词解释题（本大题共5小题，每小题3分，共15分）21.重合闸前加速22.准同步并列条件23.自动励磁调节器24.自并励励磁方式25.相位复式励磁四、简答题（本大题共4小题，每小题5分，共20分）26.电力系统自动装置包括哪些？27.什么是自动重合闸？电力系统中为什么要采用自动重合闸？28.ZZQ-5输入usys和ug，如果两者交换接线，即usys信号接到ug位置，而usys位置接入的是ug信号，将有何后果？29.同一母线上并联运行的几台机组，改变其中一台发电机的励磁电流会产生哪些影响？五、分析题（本大题共2小题，每小题10分，共20分）30.双侧电源线路自动重合闸有哪些类型？各适用什么样的线路？31.为什么说性能良好的微机型解列装置实际已不是单一的解列装置，而是综合紧急控制装置？六、计算题（本大题共2小题，每小题10分，共20分）32.设某系统额定频率下负荷功率为1000MW，等效发电机组调速系统的速度变动率δ=4%，当有功负荷ΔP*增加10%时，频率下降了0.37%，试计算负荷调节效应系数的标么值KL*和有名值KL（要求标注单位）33.某电厂有两台机组并列运行，1号机2号机的调速系统的速度变动率δ1=δ2=5%，已知P1N=100MW，P2N=200MW，处于满载运行状态，现因系统频率上升0.5%,请计算两台机各带多少有功负荷？电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.一般情况下，电力系统负荷调节效应系数K的大小为( )A.0～1B.1～3C.3～5D.5～72.AAT装置一般由两部分构成，即自动合闸部分和( )A.过压起动部分B.过流起动部分C.电流突变量起动部分D.低压起动部分3.监视并反映备用电源有无电压的继电器是( )A.低电压继电器B.过电压继电器C.阻抗继电器D.时间继电器4.为可靠切除瞬时故障，提高重合闸的成功率，单侧电源三相一次重合闸的动作时限一般可以取( )A.0.8～1.0秒B.1.8～2.0秒C.2～3秒D.4～5秒5.全波线性整步电压与半波线性整步电压相比，主要差别体现在( )A.峰值B.斜率C.线性度D.频率6.准同步三个条件中，当只是相角差条件不满足且UG超前Usys时，合闸冲击电流矢量滞后UG的角度约为( )A.0度B.90度C.180度D.270度7.将自动准同步装置的加速脉冲接到调速器的减速回路中，而将减速脉冲接到调整器的加速回路中，调频的结果必然是( )A.发电机频率越来越高B.发电机频率越来越低C.频差越来越大D.频差越来越小8.微机励磁调节器的优越性主要体现在( )A.能够实现电压调节B.能够实现逆变灭磁C.能够实现无功分配D.便于实现复杂控制和自检9.利用全控桥逆变灭磁时，其输出的直流电压( )A.等于零B.变成正弦交流电压C.等于负值D.等于正值10.励磁调节器中的调差单元的输入量是( )A.有功功率和无功功率B.定子电压和定子电流C.定子电压D.定子电流11.同步发电机的空载电动势EG与励磁电流IG.E( )A.成余弦函数关系B.成正比关系C.成反比关系D.成正弦函数关系12.下列四种类型的励磁调节器：①半导体型，②机电型，③电磁型，④微机型，按时间发展顺序排列应为( )A.④①③②B.①③④②C.①④③②D.②③①④13.造成电力系统频率上升的原因是( )A.无功功率过剩B.无功功率不足C.有功功率过剩D.有功功率不足14.能够为事故分析提供原始资料的自动装置是( )A.振荡解列装置B.低压解列装置C.低频解列装置D.故障录波装置15.电力系统频率和有功功率自动调节的目的是( )A.在系统事故状态下维持频率在额定值B.在系统正常运行状态下维持频率在额定值C.在系统事故状态下阻止频率下降D.在系统各种情况下阻止频率下降二、填空题(本大题共5小题，每小题2分，共10分)请在每小题的空格中填上正确答案。
