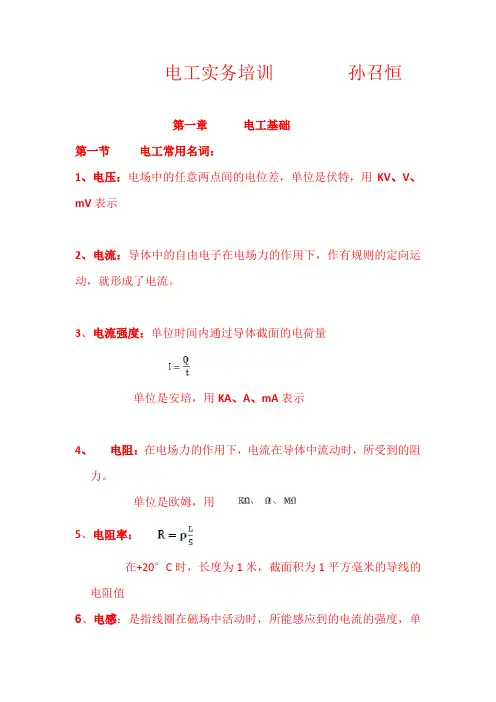

电工实务培训孙召恒第一章电工基础第一节电工常用名词：1、电压：电场中的任意两点间的电位差，单位是伏特，用KV、V、mV表示2、电流：导体中的自由电子在电场力的作用下，作有规则的定向运动，就形成了电流。
3、电流强度：单位时间内通过导体截面的电荷量单位是安培，用KA、A、mA表示4、电阻：在电场力的作用下，电流在导体中流动时，所受到的阻力。
单位是欧姆，用5、电阻率：在+20°C时，长度为1米，截面积为1平方毫米的导线的电阻值6、电感：是指线圈在磁场中活动时，所能感应到的电流的强度，单位是“亨利”（H）。
7、自感：当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
8、互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
9、感抗：交流电通过电感线圈时，线圈会产生感应电动势来阻止电流的变化，这种作用叫感抗。
单位：欧姆XＬ==10、电容：是指容纳电场的能力。
任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述的。
单位：法拉11、容抗：交流电通过电容时，与感抗类似，也有阻碍电流通过的作用，这种作用叫容抗。
单位：欧姆Xc==12、阻抗：在同一电路中，电阻、感抗、容抗都有阻碍交流电通过的作用，这种作用叫做阻抗。
=13、短路：电源没有经负载通过导线连接，其危害极大。
14、断路：电路中电源线连接断开。
15、电功：在一段时间内，电场力所做的功，用A表示，单位是焦耳J或Kwh。
1kwh=焦耳16、电功率：单位时间内电场力所做的功，用P表示，单位是KW(W)P=1马力=0.736千瓦1千瓦=1.36马力17、电流的热效应：当电流流过导体时，由于导体具有一定的电阻，就会消耗一定的电能，这些电能不断转化为热能，使导体温度升高，这种现象就叫电流的热效应。
电气试验培训课件详细
紧急情况报告内容：事故发生时间、地点、原因、影响、处置措施、后续处理等
电气试验案例分析
07
高压开关柜的电气试验案例
试验注意事项：安全防护、操作规范、数据记录等
试验步骤：接线、通电、测量、记录、分析等
试验结果：开关柜性能稳定符合标准要求
试验目的：验证高压开关柜的性能和可靠性
试验设备：高压开关柜、试验仪器、安全防护设备等
电气试验的安全注意事项
06
遵守安全规程和操作规程
熟悉电气试验设备的操作方法如使用前检查设备、使用后清理设备等
遵守电气试验的安全规定如禁止在雷雨天气进行试验、禁止在易燃易爆场所进行试验等
穿戴合适的防护装备如绝缘手套、绝缘鞋等
遵守电气试验的安全操作规程如保持安全距离、避免接触带电设备等
注意设备和人身安全
数据处理：根据数据分析结果对试验数据进行处理包括数据修正、数据补充、数据删除等
异常情况的分析与处理
操作失误分析：根据试验数据分析操作失误的原因和影响提出改进措施
异常情况分类：根据试验结果将异常情况分为设备故障、操作失误、环境影响等类别
设备故障分析：根据试验数据分析设备故障的原因和影响提出解决方案
环境影响分析：根据试验数据分析环境因素对试验结果的影响提出应对措施
行业标准：电力行业标准DL/T 596系列标准
国家标准：GB/T 16857系列标准
电气试验前的准备工作
03
确定试验设备和工具
检查设备：检查试验设备的性能和状态确保其正常工作
试验设备：选择合适的试验设备如电压表、电流表、电阻表等
工具：准备必要的工具如螺丝刀、扳手、钳子等
工具检查：检查工具的完整性和可用性确保其满足试验需求
04
电气试验技能培训教材(PPT 38页)
2012.6
• 1、电气试验的目的 • 2、电气试验的分类 • 3、电气试验的要求 • 4、交接试验规程简介 • 5、如何控制试验质量
1、电气试验的目的
• 由于电力设备在设计和制造过程中不免存在一些质量问题，而且在安装过程 中也可能出现损坏，由此将造成一些潜伏性缺陷。另外，电力设备在运行中经常 处于热、化学、机械振动以及其他因素的影响，其绝缘易出现劣化，甚至失去绝 缘性能，造成事故。
长时感应耐压试验能考验变压器的主绝缘及线圈的匝间绝缘；测量不同电压 下的局部放电强度和发展趋势，就能判断绝缘是否存在局部缺陷以及介质老化的 速度和目前状态。
4、交接试验规程简介
1、电力变压器 2）电力变压器试验项目的作用 （9）静置时间
油浸式变压器的绝缘试验应在充满合格油，静置一定时间，待气泡消除后方 可进行。静置时间按厂家要求执行，当制造厂无规定时，电压等级500kV须静置 72h以上；220～330kV须静置48h以上；110kV及以下须24h以上。
4、交接试验规程简介
1、电力变压器 2）电力变压器试验项目的作用 （7）工频交流耐压试验
工频交流耐压试验是考验变压器绝缘承受各种过电压能力的有效方法。在进 行交流耐压试验 之前必须对变压器先进行绝缘电阻、吸收比、泄漏电流、介损及 绝缘油项目的试验，初步鉴定一下变压器的绝缘状况。若已发现变压器的绝缘状 况不良（如受潮和局部缺陷等），应先进行处理后，再做耐压试验。 （8）长时感应耐压试验带局部放电试验
直流耐压试验与直流泄漏电流的测量是考验绝缘的耐电强度，检查绝缘状况， 发现局部缺陷行之有效的办法。
4、交接试验规程简介
1、电力变压器 2）电力变压器试验项目的作用 （5）介质损失的测量
介损能反映变压器绝缘的整体性缺陷。由介损随电压是测量介损不能灵敏地反映变压器绝缘 中的局部缺陷，这时应尽可能将这些设备分解成几个部分，然后分别测量它们的 介损。
电气试验培训课件详细
表现为油位过高或过低，可能原因是密封不严、渗漏油或 油温过高。处理方法包括加强密封措施、补油或更换密封 件等。
07
发电机、电动机性能检测及优 化运行建议
发电机、电动机工作原理介绍
发电机工作原理
基于电磁感应原理，通过转子在定子中旋转产生交流电。
电动机工作原理
利用磁场作用在电流载体上的力矩，实现电能转换为机械能 。
性能参数检测方法
绝缘电阻检测
采用绝缘电阻测试仪，测量变压器、互 感器的绝缘电阻值，判断其绝缘性能。
直流电阻检测
采用直流电阻测试仪，测量变压器、 互感器的直流电阻值，判断其导电性
能。
变比检测
使用变比电桥或数字万用表，检测变 压器、互感器的变比是否符合铭牌要 求。
介质损耗因数检测
利用介质损耗因数测试仪，测量变压 器、互感器的介质损耗因数，评估其 绝缘老化程度。
将雷电引入地下，保护建筑物和人员 免受雷击伤害。
过电压保护与防雷接地系统检测方法
避雷器检测
采用专用仪器对避雷器进行测试，检查其性能是 否正常。
接地电阻测试
对接地装置进行电阻测试，确保其阻值符合规定 要求。
引下线检测
检查引下线连接是否紧固可靠，无锈蚀、断裂等 现象。
05
开关设备和控制回路检测
开关设备类型及工作原理
电气试验基础
电气试验目的和意义
检测电气设备性能
提高电气设备使用寿命
通过电气试验，可以检测电气设备的 各项性能指标是否符合规定要求，以 确保设备的安全、稳定运行。
定期对电气设备进行试验，可以及时 发现设备的老化、磨损等问题，并进 行维护保养，延长设备的使用寿命。
预防电气事故
电气试验可以发现电气设备的潜在隐 患，及时采取措施进行修复或更换， 从而预防电气事故的发生。
电气试验培训课件
电气试验培训课件汇报人：日期:目录CATALOGUE•电气试验基础•高压电气试验•低压电气试验•电气安全与操作规程•典型案例分析与实践操作•总结与展望01CATALOGUE电气试验基础定义：电气试验是对电气设备及系统进行各种试验，以验证其性能、绝缘状况、安全运行等特性是否符合设计要求及标准规定的过程。
目的•确保电气设备及系统在正常和异常工况下均能安全、可靠地运行。
•及时发现并处理设备潜在缺陷，防止事故发生。
•为电气设备及系统的维护、检修提供科学依据。
电气试验的定义与目的电气试验的分类•预防性试验：为预防设备发生故障而进行的定期检查、试验。
按试验对象分类•特性试验：检验电气设备机械、电气性能的试验。
按试验性质分类•诊断性试验：针对设备出现的异常现象，为查明原因而进行的试验。
•绝缘试验：检验电气设备绝缘性能的试验。
010*********电气试验常用设备与工具高压试验设备•高压发生器：用于产生高压交流或直流电源。
•耐压测试仪：测试电气设备绝缘耐压能力。
绝缘电阻测量设备•绝缘电阻表：测量电气设备绝缘电阻值。
•接地电阻测试仪：测量设备接地电阻。
电气性能测试设备•继电保护测试仪：对继电保护装置进行性能检测。
•开关特性测试仪：测试开关设备的机械、电气性能。
电气试验常用设备与工具常用工具•绝缘垫、绝缘梯：提供绝缘工作环境。
•高压绝缘手套、绝缘靴：保障操作人员安全。
•电流、电压表：测量电流、电压值。
02CATALOGUE高压电气试验高压电气试验概述定义与目的01高压电气试验是对高压电气设备进行各种试验，以验证其性能、绝缘能力和安全性的过程。
目的是确保设备在正常运行时能达到预期的技术指标，并保障电力系统的安全稳定运行。
试验分类02高压电气试验一般分为绝缘试验和特性试验两大类。
这两类试验的目的和方法有所不同，但都是电力设备运行前必不可少的检测环节。
试验设备和场地03进行高压电气试验需要特定的试验设备和场地，通常包括高压发生器、测量仪表、保护设备等。
电气试验培训课件
05
电气试验的结果分析与处理
电气试验数据的分析和判断
01
02
03
对比分析
将试验数据与理论值进行 比较，以确定偏差和影响 因素。
趋势分析
对试验数据进行时间序列 分析，以判断设备性能的 变化趋势。
异常检测
运用统计方法和人工智能 算法，检测试验数据中的 异常点，并分析其原因。
试验结果的处理和记录
强化监督
加强对电气试验过程的监督和管理 ，确保试验的准确性和可靠性。
创新技术
积极引进新技术和新方法，提高电 气试验的效率和准确性，减少人为 因素对试验结果的影响。
THANKS
谢谢您的观看
障用电安全。
提升设备性能
电气试验可以验证设备的性能是 否符合要求，发现并改进设备存 在的问题，提升设备的可靠性。
预防事故
通过电气试验，可以有效地发现和 消除电气系统的潜在风险，预防事 故的发生。
电气试验的主要类别
01
02
03
按试验性质分
绝缘电阻试验、耐压试验 、泄漏电流试验等。
按试验范围分
局部放电试验、介质损耗 角正切试验等。
电气试验培训课件
xx年xx月xx日
目 录
• 电气试验概述 • 电气试验的准备阶段 • 电气试验的具体实施 • 电气试验的安全注意事项 • 电气试验的结果分析与处理 • 电气试验的常见问题及解决方案
01
电气试验概述
电气试验的目的和意义
检测设备缺陷
通过电气试验，检测设备是否 存在绝缘缺陷或其他隐患，保
接地与防雷
对试验设备进行正确接地，确保其 与大地相连；对试验场地进行防雷 措施，防止雷电对设备及人员造成 伤害。
电力电气试验培训资料
高压试验培训资料编写人：周健第一章电流互感器试验一、变比检查：1、试验接线：2、接线说明：图中，交流电源为220V；从大电流发生器到CT之间的连线应使用大电流线联接；两只电流表均为0.5级的交流电流表；穿芯CT变比为600/5；短接指用导线将两个引出头直接联接。
3、试验注意事项：（1）接电源前需测量所接电源是否为220V，不可接到380V电源上去；（2）闸刀板的方向不可接错，电源应接闸刀板的上端，不可接反；（3）调压器接线时需注意不可将调压输出与火线接反；（4）大电流接线时，不可将输入与输出接反，输出的端头粗；（5）穿芯CT的二次回路联接必须可靠，不可开路，否则会损坏穿芯CT；（6）C T的二次绕组不得有开路现象，做一组绕组时，其余的绕组必须可靠短接；（7）电流表接线时需注意量程是否合适，不可超量程使用；（8）试验时，电流应适当，以能可靠判断变比是否正确为准，CT的所有二次绕组及其抽头均需校核变比；（9）试验结束时，需闸刀拉开后，方可拆、改接线，防止CT开路触电。
二、极性检查：1、试验接线：2、接线说明：图中，电池可用1节1＃电池；按钮可根据现场情况不使用，试验时直接用导线在电池上搭、拉；指针式万用表为14型普通万用表。
3、试验注意事项：（1）接线时需注意电池的极性，不可接反；（2）C T二次绕组接至指针式万用表的接线极性需如图所示，不可接反；（3）试验时，为了能可靠判断极性是否正确，将电池回路接通与断开的步骤是：接通－延时－断开；在此过程中万用表的指针的动作情况应是：右偏－回零－延时－左偏－回零；若动作情况相反，应先检查接线是否正确，若正确则极性反。
（4）C T每一二次绕组均需检查极性是否正确。
三、励磁特性检查：1、试验接线：2、接线说明：图中，交流电源为220V时，调压器采用1只；交流电源为380V时，调压器需采用两只串接；电压表为FULUK表的电压档；电流表为5A电流表或毫安表。
3、试验注意事项：（1）交流电源为380V时，必须采用两只调压器串接；（2）试验时，需先去磁；（3）试验过程中须注意电流表的量程，不得超量程；（4）所有二次绕组的使用变比均需做此试验。
讲师手册(电气试验测试技术)
国网技术学院标准化课程讲师手册课程名称：电气试验测试技术课程编码：ZYYW20120216培训对象：非电专业新员工开发人：张义刚王莉认证时间：2012年8月1 电气试验测试技术★教学目标：1．陈述电气试验的目的、意义和分类2．编制绝缘试验方案3．描述基本的安全措施★讲解1：引起注意★播放幻灯片：第1页★教学事件：讲解电气试验的概念所谓电气试验就是对电气设备的绝缘试验。
对电气设备按规定的试验条件(如试验设备、环境条件、试验方法和试验电压等)、试验项目所进行的试验，以发现电气设备的缺陷或隐患。
电气试验是判断电力设备能否继续投入运行并保证安全运行的重要措施。
★讲解2：1.1电气试验的目的和意义★播放幻灯片：第2页★教学事件：电力系统运行着众多的电力设备，而电力设备的安全运行是保证安全可靠发供电的前提。
据有关统计分析，电力系统中60％以上的停电事故是由设备绝缘缺陷引起的。
电气设备绝缘的主要作用就是使带电导体对地和其它部件隔离开来。
如果绝缘有缺陷，投运后绝缘就有可能被击穿，发生短路或接地事故，导致设备的损坏或爆炸，甚至引起电网大面积停电的严重事故。
电气设备投运后，要承受各种工作条件的考验，如过电压、过电流、长期发热、机械力或电动力、雨雪脏污等环境条件的作用，使绝缘内部产生缺陷。
制造厂在生产电气设备的过程中，如果要求不严、工艺不良、材质不好，往往可能在设备内部绝缘上留下局部缺陷。
在电气设备运输和安装过程中，如果不注意，也有可能造成设备的绝缘损坏。
要发现上述的绝缘缺陷，只有靠电气试验。
设备绝缘部分的劣化、缺陷的发展都有一定的发展期，在这个期间，绝缘材料会发出各种物理、化学信息及电气信息，这些信息反映出绝缘状态的变化情况。
这就需要运行部门的电气试验人员通过电气试验，在设备投入之前或运行中了解掌握设备的绝缘情况，以便在故障发展的初期就能够准确及时地发现并处理。
预防性试验由此而得名。
★播放幻灯片：第3页★教学事件：1.2.1按试验目的分：型式试验、出厂试验、交接验收试验、大修试验、预防性试验等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了避免破坏性试验对绝缘的损伤，破坏性试验要在非破坏性试验之后进行。
2、电气试验的分类
2、特性试验 通常把绝缘以外的试验统称为特性试验。这类试验主要对电气设备的电气、
2、电气试验的分类
2）绝缘试验的方法 绝缘内部的缺陷存在，降低了电气设备的绝缘水平，我们可以通过试验的方
法，把隐藏的缺陷检验出来。试验方法一般分两类： （1）非破坏性试验
是指在较低的电压下，或在不破坏绝缘的基础上测量各种特性，从而判断绝 缘内部的缺陷。实践证明，这类方法是有效的。但是由于试验电压较低，缺陷不 能充分暴露，目前还不能只靠它判断绝缘水平。 （2）破坏性试验（或称为耐压试验）
3、电气试验的要求
1、试验技术的要求 1）电气试验是判断设备能否投入运行、预防设备损坏及保证安全运行的重要措施 。因此电力系统的设备均应根据有关的规程、规范的要求进行相关试验。 2）高压电气设备交接试验规程和电力设备预防性试验规程的各项规定是检查设备 的基本要求，应认真执行。 3）坚持科学的态度，对试验结果必须全面、历史地进行综合分析，掌握设备性能 变化的规律和趋势。要加强技术管理，健全资料档案，不断提高试验技术水平。
4、交接试验规程简介
1、电力变压器 2）电力变压器试验项目的作用 （1）直流电阻测量
判断线圈内部接头、引线与线圈接头、分接开关与引线的焊接质量，分接开 关各个分接位置及载流部分有无开路及短路情况。 （2）变压器变比的测试
判断线圈内部接头、引线与线圈接头、分接开关与引线的焊接质量，分接开 关各个分接位置及载流部分有无开路及短路情电力变压器试验项目的作用 （3）测量绝缘电阻和吸收比
测量绝缘电阻是检查变压器的绝缘状态，判断其能否投入或继续运行的最为 简便的辅组方法。
测量绝缘电阻和吸收比能有效的发现下列缺陷： 总体绝缘质量欠佳；绝缘受潮；两极间有贯穿性的导电通道；绝缘表面情况不良。 测量绝缘电阻不能发现下列缺陷： 绝缘中的局部缺陷（如非贯穿性的局部损伤、含有气泡、分层脱开等；绝缘老化。 （4）直流泄漏电流及直流耐压试验
4、交接试验规程简介
1、电力变压器 1）电力变压器的试验项目 1 绝缘油试验或SF6气体试验； 2 测量绕组连同套管的直流电阻； 3 检查所有分接头的电压比； 4 检查变压器的三相接线组别和单相变压器引出线的极性； 5 测量与铁芯绝缘的各紧固件及铁芯绝缘电阻； 6 非纯瓷套管的试验； 7 有载调压切换装置的检查和试验； 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数； 9 测量绕组连同套管的介质损耗角正切值tanδ； 10测量绕组连同套管的直流泄漏电流； 11 变压器绕组变形试验； 12测量绕组连同套管的交流耐压试验； 13测量绕组连同套管的长时感应耐压试验带局部放电试验； 14额定电压下的冲击合闸试验； 15检查相位； 16测量噪声。
机械方面的某些特性进行试验，如变压器的变比测试；极性试验；线圈的直流电 阻；断路器的导电回路电阻，分合闸时间和速度试验等。
上述试验有他们的共同目的，就是发现缺陷，但又各具一定的局限性。试验 人员应根据试验结果，结合出厂及历年的数据进行纵向比较，并与同类设备的试 验数据及标准进行横向比较，经过综合分析来判断设备缺陷或薄弱环节。
2、电气试验的分类
按试验的作用和要求不同,电气设备的试验可分为绝缘试验和特性试验两大类 。 1、绝缘试验 1）绝缘缺陷
电气设备的绝缘缺陷,一种是制造时潜藏的;另一种是在外界作用下发展起来的 ，外界作用有正常工作电压、过电压、潮湿、机械力、热作用、化学作用等等。 上述各种原因造成的缺陷可分为两大类： （1）集中性缺陷。如绝缘子的瓷质开裂；电缆绝缘的气隙在电压作用下发生局部 放电。 （2）分布性缺陷。指电气设备的整体绝缘性能下降。如变压器、套管等绝缘中的 有机材料受潮、老化、变质等。
3、电气试验的要求
2、试验人员的要求 1）试验人员应取得相关部门颁发的资质证书； 2）试验人员应身体状况良好，并通过《安规》的考试； 3）具备相关的基础知识和工作经验，能胜任电气试验的工作。 3、试验仪器的要求 1）试验仪器应通过专业部门的检验，并有检定报告； 2）试验仪器应在检定有效期内使用； 3）试验仪器应状态良好，满足现场试验的要求。 4、试验机构的要求 1）取得相关部门颁发的试验资质； 2）试验机构具有独立机构，能承担相应的法律责任。
有关统计，电力系统60％以上的停电事故是由于设备绝缘缺陷引起的。设备 绝缘的劣化都有一个发展期，在这个发展期，绝缘材料会发生一些物理、化学信 息，这些信息反映出绝缘状态的变化情况。这就需要电气试验人员通过电气试验 ，了解掌握绝缘情况，以便在故障发展初期就能够及时准确发现缺陷并处理。
对于新安装和大修后的电气设备进行试验以及对电气设备按规定开展检测试 验工作,是防患于未然,保证电力系统安全、经济运行的重要措施之一, 其目的就是 鉴定电气设备本身及其安装和大修的质量。
3、电气试验的要求
1、试验技术的要求 4）进行绝缘试验时，应尽量将连接在一起的各种设备分离开来单独试验，同一试 验标准的设备可以连在一起试验。 5）进行与温度、湿度有关的各种电气试验时（如测量直流电阻、绝缘电阻、损耗 因数、泄漏电流等），应同时测量被试设备周围的温度和湿度。绝缘试验应在良 好的天气，且被试设备周围空气温度不低于5℃，空气相对湿度不大于80％的条件 下进行。
1、电气试验的目的 2、电气试验的分类 3、电气试验的要求 4、交接试验规程简介 5、如何控制试验质量
1、电气试验的目的
由于电力设备在设计和制造过程中不免存在一些质量问题，而且在安装过程中 也可能出现损坏，由此将造成一些潜伏性缺陷。另外，电力设备在运行中经常处 于热、化学、机械振动以及其他因素的影响，其绝缘易出现劣化，甚至失去绝缘 性能，造成事故。
