常用树脂牌号与性能参数表
常用树脂牌与性能参数表
挤拉树脂
酸值：20-27mgkoH/g. 胶凝：6-9min固含量：58%-64%
对苯-间苯型拉挤树脂,热变形温度较高,拉伸强度和弯曲强度也较高,适用于制造要求强度高,耐腐蚀比较好的制品.
198C#
挤拉树脂
外观：黄色液体，酸值：12-23mgkoH/g. 胶凝：5-8min固含量：58%-65%
外观：淡黄透明液体，粘度：0.3-0.5 Pa.s.酸值：16-30 mgkoH/g.胶凝：7-11min固含量：60%-65%
硬度较高，钢性好。 用于冷却塔一般防腐，耐水性好，耐较低浓度化学介质腐蚀， 可做稀酸容器、卫生洁具、船等。
189#
邻苯普通树脂
外观：淡黄透明液体，粘度：0.26-0.4 Pa.s.酸值：17-32mgkoH/g. 胶凝：6-12min固含量：60%-66%
198#
耐热树脂
外观：浅黄色液体，粘度：0.6-1.2 Pa.s.酸值：20-28mgkoH/g.胶凝：5-8min固含量：63%-68%
交联密度高,耐热性较好,供制耐热一般玻璃钢制品.
198A#
间苯耐热脂
外观：浅黄色液体，粘度：0.35-0.5 Pa.s.酸值：18-25mgkoH/g. 胶凝：8-12min固含量：62%-65%

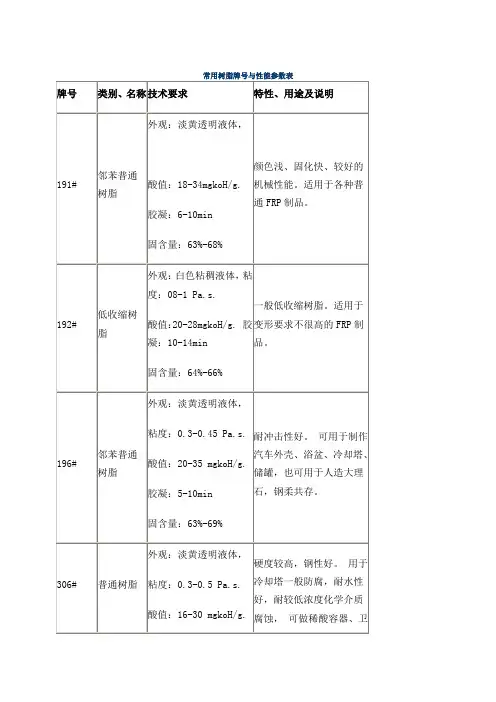

常用树脂牌号与性能参数表
牌号
类别、名称
技术要求
特性、用途及说明
191#
邻苯普通树脂
外观：淡黄透明液体，酸值：18-34mgkoH/g.胶凝：6-10min固含量：63%-68%
颜色浅、固化快、较好的机械性能。适用于各种普通FRP制品。
192#
低收缩树脂
外观：白色粘稠液体，粘度：08-1 Pa.s.酸值：20-28mgkoH/g. 胶凝：10-14min固含量：64%-66%
树脂牌号表
挤拉树脂
外观：黄色液体，粘度：0.5-0.9Pa.s.酸值：12-23mgkoH/g.胶凝：5-8min固含量：58%-65%
乙烯基酯型树脂热变形温度高,物理性能较好,适用于油井拉杆,高压抽油管.
191C#
缠绕树脂
外观：浅黄色透明液体粘度：0.3-0.5Pa.s.
酸值：25-34mgkoH/g.胶凝：8-16min固含量：64%-70%
198#
挤拉树脂
外观：浅黄-无色透明液体，粘度：0.4-0.7Pa.s.酸值：20-27mgkoH/g.胶凝：8-16min固含量：65%-70%
邻苯型树脂，可用于一般挤拉等工艺如门窗、大棚、蓬杆等。
198A#
挤拉树脂
外观：黄色液体，粘度：0.9-1.6Pa.s.酸值：10-22mgkoH/g.胶凝：6-10min固含量：59%-64%
机械性好、粘接力强、硬度高，耐酸、碱性强，耐温130℃。
3301A#
耐腐蚀性树脂
外观：黄—浅棕液体，粘度：0.4-0.8Pa.s.酸值：14-22mgkoH/g.胶凝：15-30min固含量：62%-64%
有较好的耐腐蚀性，尤其耐酸性介质，耐热温度在110℃。
196－P#
低收缩树脂
外观：不透明白色粘稠液，粘度：0.6-0.8Pa.s.酸值：8-26mgkoH/g.胶凝：8-14min固含量：63%-65%
酸值：20-28mgkoH/g.胶凝：10-14min固含量：64%-66%
一般低收缩树脂。适用于变形要求不很高的FRP制品。
196#
邻苯普通树脂
外观：淡黄透明液体，粘度：0.3-0.45 Pa.s.酸值：20-35 mgkoH/g.胶凝：5-10min固含量：63%-69%
常用环氧树脂参数总结
常用环氧树脂参数总结一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。
在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。
因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。
另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。
双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值E—55 616# 浅黄粘稠液体 6－8 －－－－ 0.55－0.56E—51 618# 浅黄粘稠液体 10－16 －－－－ 0.48－0.54E—44 6101# 黄色高粘度液体 20－40 －－－－ 0.41－0.47E—42 634# 同上－－－－ 21－27 0.38－0.45E—35 637# 同上－－－－ 20－35 0.30－0.40E—31 638# 浅黄粘稠液体－－－－ 40－55 0.23－0.38E—20 601# 黄色透明固体－－－－ 64－76 0.18－0.22E—14 603# 同上－－－－ 78－85 0.10－0.18E—12 604# 同上－－－－ 85－95 0.10－0.18E—06 607# 同上－－－－ 110－135 0.04－0.07E—03 609# 同上－－－－ 135－155 0.02－0.04E—01 665# 液体 30－40 －－－－ 0.01－0.03 1．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。
双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。
这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。

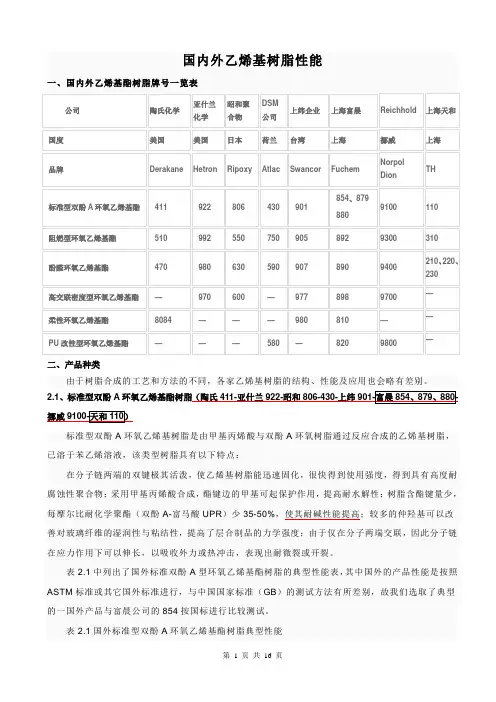

国内外乙烯基酯树脂牌号及各树脂性能
二、产品种类由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。
2.1、标准型双酚A在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物；采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性；树脂含酯键量少，每摩尔比耐化学聚酯（双酚A-富马酸UPR）少35-50%，使其耐碱性能提高；较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度；由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。
表2.1中列出了国外标准双酚A型环氧乙烯基酯树脂的典型性能表，其中国外的产品性能是按照ASTM标准或其它国外标准进行，与中国国家标准（GB）的测试方法有所差别，故我们选取了典型的一国外产品与富晨公司的854按国标进行比较测试。
表2.1国外标准型双酚A环氧乙烯基酯树脂典型性能2.22.32.4①浇铸体后固化处理：采用MEKP固化剂，室温固化24hr后，在80℃2hr，110℃1hr，155℃下1hr。
②：增强薄板铺层为：表面毡1层/短切毡1层/0.4无碱玻璃布9层/短切毡1层/表面毡1层；总厚度4mm，总体树脂含量约60%，后处理80℃2hr，110℃2hr，155℃2hr。
2.52.6、PU2.7、其它品种目前，国内市场上乙烯基酯树脂除上述品种外，还有两大类：一类是较多厂家采用的丙烯酸型乙烯基酯树脂（天和HT3202），或在该树脂基础上用氨基甲酸酯改性处理，该类型树脂耐温等级比相应的甲基丙烯酸型乙烯基酯下降10—20℃，树脂的延伸率上升，但由于缺乏甲基对酯键的保护作用，导致树脂的耐腐蚀性能如耐碱性下降；另一类树脂是我国特色产品，它是富马酸改性双酚A环氧乙烯基酯树脂，但从严格意义上说，它不属于乙烯基酯树脂，而是乙烯基酯树脂与双酚A不饱和聚酯树脂中的一个过渡品种，这种类型的乙烯基酯树脂具有交联密度高、脆性和收缩大的特点，由于树脂中的酯键含量比标准型乙烯基树脂高40-50%，因此其耐碱性相对较差。
《常用环氧树脂参数总结》
E—0１ 665# 液体 ３0—40 －——— ０。01—０。0３
1、2双酚S型环氧树脂
双酚S型环氧树脂就是由双酚Ｓ与过量环氧氯丙烷在碱性条件下缩聚得到得耐高温环氧树脂。
邻苯二甲酸酐 1７７℃,１８h 40 12５ 10７
三氟化硼—甲乙胺 93℃,2hh204℃,2４h ２ 26０
1.5其她缩水甘油醚型环氧树脂
Ａ.1,１,2,2—四(对羟基苯基)乙烷四缩水甘油醚环氧树脂:(四酚基乙烷四缩水甘油醚环氧树脂)呈白色固体,熔点80℃,环氧值为0.45—0.50。
E—3５ 637＃ 同上 —－－- ２0－3５ 0。３0—0、40
E—31 638# 浅黄粘稠液体 --－- 4０－5５ 0。２3—0.３8
Ｅ—20 ６０１＃ 黄色透明固体 －－－— 64－76 0。18－0。22
双酚F型环氧树脂就是由双酚F与过量环氧氯丙烷(1:１０),在四甲基氯化铵与NaOH条件下,经醚化与闭环反应,缩聚而成得。
双酚F型环氧树脂得粘度低,可用于碳纤维复合材料、玻纤增强塑料以及地下油井得灌封材料、
1.4环氧化线型酚醛树脂
环氧酚醛就是由低分子量酚醛树脂与环氧氯丙烷在酸催化剂下缩合而成,兼有酚醛与双酚Ａ型环氧树脂得优点、按线型酚醛树脂分子量与发羟基含量不同,可以合成不同分子量与官能度得环氧酚醛,如甲酚线型酚醛树脂。
环氧酚醛高粘度半固体,平均官能度为2.5－6、0,软化点≤2８℃,环氧值0。５3-0、57,在上海树脂厂与无锡树脂厂生产。为改善工艺,添加低粘度得稀释剂,或与双酚A混合使用。
胺类、酸酐类与咪唑均能固化环氧酚醛。在150℃以下固化环氧酚醛与双酚A型环氧树脂得热变形温度相近。例如:
国内外乙烯基酯树脂牌号及各树脂性能
二、产品种类由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。
2.1、标准型双酚A在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物；采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性；树脂含酯键量少，每摩尔比耐化学聚酯（双酚A-富马酸UPR）少35-50%，使其耐碱性能提高；较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度；由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。
表2.1中列出了国外标准双酚A型环氧乙烯基酯树脂的典型性能表，其中国外的产品性能是按照ASTM标准或其它国外标准进行，与中国国家标准（GB）的测试方法有所差别，故我们选取了典型的一国外产品与富晨公司的854按国标进行比较测试。
表2.1国外标准型双酚A环氧乙烯基酯树脂典型性能2.22.32.4①浇铸体后固化处理：采用MEKP固化剂，室温固化24hr后，在80℃2hr，110℃1hr，155℃下1hr。
②：增强薄板铺层为：表面毡1层/短切毡1层/0.4无碱玻璃布9层/短切毡1层/表面毡1层；总厚度4mm，总体树脂含量约60%，后处理80℃2hr，110℃2hr，155℃2hr。
2.52.6、PU2.7、其它品种目前，国内市场上乙烯基酯树脂除上述品种外，还有两大类：一类是较多厂家采用的丙烯酸型乙烯基酯树脂（天和HT3202），或在该树脂基础上用氨基甲酸酯改性处理，该类型树脂耐温等级比相应的甲基丙烯酸型乙烯基酯下降10—20℃，树脂的延伸率上升，但由于缺乏甲基对酯键的保护作用，导致树脂的耐腐蚀性能如耐碱性下降；另一类树脂是我国特色产品，它是富马酸改性双酚A环氧乙烯基酯树脂，但从严格意义上说，它不属于乙烯基酯树脂，而是乙烯基酯树脂与双酚A不饱和聚酯树脂中的一个过渡品种，这种类型的乙烯基酯树脂具有交联密度高、脆性和收缩大的特点，由于树脂中的酯键含量比标准型乙烯基树脂高40-50%，因此其耐碱性相对较差。
常用环氧树脂参数总结
常用环氧树脂参数总结一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。
在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。
因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。
另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为kg。
双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（）软化点（℃）环氧值E—55 616# 浅黄粘稠液体 6－8 －－－－－E—51 618# 浅黄粘稠液体 10－16 －－－－－E—44 6101# 黄色高粘度液体 20－40 －－－－－E—42 634# 同上－－－－ 21－27 －E—35 637# 同上－－－－ 20－35 －E—31 638# 浅黄粘稠液体－－－－ 40－55 －E—20 601# 黄色透明固体－－－－ 64－76 －E—14 603# 同上－－－－ 78－85 －E—12 604# 同上－－－－ 85－95 －E—06 607# 同上－－－－ 110－135 －E—03 609# 同上－－－－ 135－155 －E—01 665# 液体 30－40 －－－－－1．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。
双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。
这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。
1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。
双酚F型环氧树脂的粘度低，可用于碳纤维复合材料、玻纤增强塑料以及地下油井的灌封材料。
树脂材料牌号
树脂材料牌号
树脂材料的牌号有很多，不同牌号的特点和应用领域也不同。
以下是一些常见的树脂材料牌号及其特点：
1.E-12环氧树脂：一种普通型环氧树脂，具有较好的机械性能和耐
化学性能，适用范围比较广泛。
2.YD-128环氧树脂：一种具有特殊结构和功能的环氧树脂，具有较
好的温度和耐水性能，适用于高温环境下的电气绝缘和耐化学性能的场合。
3.KH-50聚酰胺改性环氧树脂：具有良好的抗水性能和耐机械性能，
适用于湿润环境下的电气绝缘和结构材料。
4.YD-128AB环氧树脂：一种环氧树脂的黑色快干漆，具有优异的附
着性和耐热性能。
5.PA-6尼龙6：一种常见的工程塑料，具有高强度、高韧性、耐磨
性好等特点，广泛应用于汽车、电子、机械等领域。
6.PA-66尼龙66：尼龙家族中最常用的一种，具有高强度、高刚性、
高耐热性、耐化学腐蚀等特点，常应用于汽车、电子、医疗器械等行业。
7.PA-12聚酰胺12：一种颜色较浅的尼龙类塑料，具有良好的抗疲
劳强度和低摩擦系数，广泛应用于空气压缩机、制冷压缩机等领域。
以上是部分树脂材料的牌号及其特点，希望能为您提供帮助。
如有需要，建议您查阅相关行业网站或咨询专业人士以获取更多信息。
树脂牌号表
邻苯普通树脂
外观：淡黄透明液体，粘度：0.26-0.4 Pa.s.酸值：17-32mgkoH/g.胶凝：6-12min固含量：60%-66%
耐水、耐轻度腐蚀，可用于一般防腐，制作船、艇等水上FRP制品，尤其对海水具有防腐作用，可在100℃下使用。
3301#
双酚A耐腐蚀型
树脂
外观：黄—浅棕液体，粘度：0.3-0.6Pa.s.酸值：8-16mgkoH/g.胶凝：5-15min固含量：58%-62%
海特酸型树脂,具有高腐蚀性和耐热性,能耐酸、湿氯气和氧化性介质。蒸氧温度可达177℃，并有阻燃性，可用于氯碱及酸性强的工业中。
117#
气干型树脂
外观：黄色液体，粘度：0.5-0.6Pa.s.酸值：16-25mgkoH/g.胶凝：5-8min固含量：63%-68%
属非厌氧性,不受空气、氧的阻聚干扰所制成的制品。
耐冲击性好。可用于制作汽车外壳、浴盆、冷却塔、储罐，也可用于人造大理石，钢柔共存。
306#
普通树脂
外观：淡黄透明液体，粘度：0.3-0.5 Pa.s.酸值：16-30 mgkoH/g.胶凝：7-11min固含量：60%-65%
硬度较高，钢性好。用于冷却塔一般防腐，耐水性好，耐较低浓度化学介质腐蚀，可做稀酸容器、卫生洁具、船等。
耐热树脂
外观：浅黄色液体，粘度：0.6-1.2 Pa.s.酸值：20-28mgkoH/g.胶凝：5-8min固含量：63%-68%
交联密度高,耐热性较好,供制耐热一般玻璃钢制品.
198A#
间苯耐热脂
外观：浅黄色液体，粘度：0.35-0.5 Pa.s.酸值：18-25mgkoH/g.胶凝：8-12min固含量：62%-65%
182#
常用树脂牌号与性能参数表
固含量：62%-66%
具有良好的机械性能, 耐一般化学腐蚀及耐温120℃,适用于耐酸性强的化工容器.
199C#
对苯耐热树脂
外观：黄色液体，
粘度：0.35-0.6 Pa.s.
酸值：18-30mgkoH/g.
胶凝：5-10min
固含量：62%-66%
具有良好的机械性能, 耐一般化学腐蚀及耐温120℃,适用于耐酸性强的化工容器.
玛瑙树脂
外观：浅黄-无色透明液体，
粘度：1.0-1.6Pa.s.
酸值：17-26mgkoH/g. 胶凝：10-15min
固含量：65%-72%
邻苯型树脂,刚性大,收缩率低,是制造人造玛瑙大理石的两用树脂.
886A#
玛瑙树脂
外观：浅黄-无色透明液体，
粘度：0.4-0.7Pa.s.
酸值：20-27mgkoH/g. 胶凝：8-16min
固含量：62%-65%
具有耐温性和耐化学性,用于缠绕及用糊.
198B#
邻苯耐热树脂
外观：黄色透明液体，
粘度：0.6-0.8 Pa.s.
酸值：24-32mgkoH/g.
胶凝：6-10min
固含量：63%-68%
具有耐热性,在100℃下能使用
3200#
乙烯基酯树脂
外观：黄色液体，
粘度：0.3-0.5Pa.s.
酸值：14-22mgkoH/g. 胶凝：15-30min
固含量：62%-64%
有较好的耐腐蚀性，尤其耐酸性介质，耐热温度在110℃。
196－P#
低收缩树脂
外观：不透明白色粘稠液，粘度：0.6-0.8Pa.s.
酸值：8-26mgkoH/g. 胶凝：8-14min
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固含量：60%-64%
机械性好、粘接力强、硬度高，耐酸、碱性强，耐温130℃。
3301A#
耐腐蚀性树脂
外观：黄—浅棕液体，
酸值：14-22mgkoH/g. 胶凝：15-30min
固含量：62%-64%
有较好的耐腐蚀性，尤其耐酸性介质，耐热温度在110℃。
196－P#
低收缩树脂
酸值：8-26mgkoH/g. 胶凝：8-14min
胶凝：5-10min
固含量：62%-66%
具有良好的机械性能, 耐一般化学腐蚀及耐温120℃,适用于耐酸性强的化工容器.
198#
耐热树脂
外观：浅黄色液体，
粘度：0.6-1.2 Pa.s.
酸值：20-28mgkoH/g.
胶凝：5-8min
固含量：63%-68%
交联密度高,耐热性较好,供制耐热一般玻璃钢制品.
199C#
缠绕树脂
外观：黄色液体，
酸值：13-22mgkoH/g. 胶凝：10-20min
固含量：60%-65% .
间苯型缠绕树脂其耐水性、耐化学腐蚀性较
好,耐温也较高.
197C#
缠绕树脂
外观：黄色液体，
酸值：8-16mgkoH/g. 胶凝：16-15min
固含量：58%-61%
双酚A型树脂,耐碱性强,强度大,耐温较高,适用于耐化学腐蚀的缠绕管道、罐等
3201C#
缠绕树脂
酸值：10-18mgkoH/g. 胶凝：12-18min
固含量：64%-68%
乙烯基酯型,耐温、耐腐蚀高、抗冲击硬度大，用于缠绕管道、罐的内衬。
189#
船用树脂
外观：黄-浅棕色透明液体，
酸值：10-24mgkoH/g. 胶凝：14-20min
固含量：58%-65%
间苯船用树脂具有耐海水性，强度高特性，适用于制作船、艇等水上工具。
酸值：16-28mgkoH/g. 胶凝：9-16min
固含量：64%-70% .
中等粘度,低收缩邻苯型,不易龟裂,抗老化适用于制造大理石树脂.
885A#
大理石树脂
外观：黄色液体，
粘度：1.8-2Pa.s.
酸值：18-28mgkoH/g. 胶凝：45-60min
固含量：68%-75%
邻苯型大理石树脂,具有高固体,低收缩,耐水性强,用于卫生洁具,板材等.
有较好的耐腐蚀性，尤其对碱性介质，其耐热性高，一般在120℃。用于制作化工容器、管道、罐等，其耐热性、机械性都高于邻苯及间苯型树脂。
197#
双酚A耐腐蚀型
树脂
外观：黄色液体，
酸值：10-18mgkoH/g. 胶凝：6-12min
固含量：59%-63%
其性能及用途于3301#基本类同。
197E#
环氧改性耐腐蚀型树脂
固含量：64%-66%
一般低收缩树脂。适用于变形要求不很高的FRP制品。
196#
邻苯普通树脂
外观：淡黄透明液体，
粘度：0.3-0.45 Pa.s.
酸值：20-35 mgkoH/g.
胶凝：5-10min
固含量：63%-69%
耐冲击性好。 可用于制作汽车外壳、浴盆、冷却塔、储罐，也可用于人造大理石，钢柔共存。
酸值：10-22mgkoH/g. 胶凝：6-10min
固含量：59%-64%
间苯型树脂,强度高,耐腐蚀性好,用于挤拉和预混料,并用于生产耐化学腐蚀的格栅.
198B#
挤拉树脂
酸值：20-27mgkoH/g. 胶凝：6-9min
固含量：58%-64%
对苯-间苯型拉挤树脂,热变形温度较高,拉伸强度和弯曲强度也较高,适用于制造要求强度高,耐腐蚀比较好的制品.
3201#
乙烯基酯树脂
外观：棕色液体，
酸值：8-20mgkoH/g.
胶凝：10-22min
固含量：55%-60%
异氰酸酯改性的丙烯酸型乙烯基酯树酯,韧性
高,收缩低,具有耐水.耐酸.碱性能,并具有良
好的气干性,使用温度为110℃,可做防腐设备.
3202#
乙烯基酯树脂
外观：黄色透明液体，
酸值：10-20mgkoH/g.
189A# 船用树脂
船用树脂
外观：黄色液体，
酸值：10-26mgkoH/g.
胶凝：6-15min
固含量：59%-64%
间苯/新戊二醇型船用树脂,其性能优于MSS-618#.
199M#
模具树脂
外观：黄-浅棕色液体
酸值：9-20mgkoH/g.
胶凝：8-15min
固含量：59%-65% 间
间苯型树脂、具有高的强度，低收缩率，光洁度高等特性，适用于制作各种模具。
199A#
对苯耐热树脂
外观：黄色液体，
粘度：0.35-0.6 Pa.s.
酸值：18-30mgkoH/g.
胶凝：5-10min
固含量：62%-66%
具有良好的机械性能, 耐一般化学腐蚀及耐温120℃,适用于耐酸性强的化工容器.
199C#
对苯耐热树脂
外观：黄色液体，
粘度：0.35-0.6 Pa.s.
酸值：18-30mgkoH/g.
117#
气干型树脂
外观：黄色液体，
酸值：16-25mgkoH/g.
胶凝：5-8min
固含量：63%-68%
属非厌氧性,不受空气、氧的阻聚干扰所制成的制品。
118#
气干型树脂
外观：红棕色液体，
酸值：14-26mgkoH/g.
胶凝：10-20min
固含量：58%-64%
在半小时左右,均无发粘现象,适用于不易用聚酯薄膜的场合,使用于制作胶衣树脂及家俱漆先等.
固含量：63%-65%
千分级低收缩性树脂，其线型收缩率千分之七。适用于要求变形较小，收缩率低FRP制品。
199#
间苯耐热树脂
外观：黄—棕色液体，
粘度：0.3-0.5 Pa.s.
酸值：16-24mgkoH/g.
胶凝：7-9min
固含量：61%-65%
具有良好耐冲击性，耐温性，其耐化学性和电性能高于邻苯，能满足缠绕及手糊工艺要求。
115#
锚固剂树脂
外观：黄-棕色液体，
酸值：22-34mgkoH/g.
胶凝：3-6min
固含量：62%-66%
固化快,储存时间长,拉力大,用于矿井下锚固杆(支承柱)的锚固作用.
195#
透光型树脂.
外观：无色-浅绿色透明液体，
粘度：0.3-0.6Pa.s
酸值：24-32mgkoH/g.
胶凝：4-8min
6688#
家俱、钢琴、汽车专用树脂
外观：浅黄色透明液体
酸值：20-30mgkoH/g.
胶凝：in
固含量：59%-64%
邻苯型树脂刚性及韧性好,用于聚酯家俱钢琴及汽车各类手糊玻璃钢制品.
M-162#
耐压、阻燃、抗静电树脂
外观：白色糊液体，
粘度：0.6-1Pa.s.
酸值：18-30mgkoH/g.
固含量：57%-63%
环氧忙乱性乙烯基酯树脂,具有较好的耐腐蚀
性、较高的耐温性,热变形温度160℃,适用于
制作各种耐腐蚀及耐温比较高的玻璃钢制品.
197C#
耐高温、高氯型树脂
外观：黄色透明液体，
酸值：22-30mgkoH/g.
胶凝：8-16min
固含量：58%-65%
海特酸型树脂,具有高腐蚀性和耐热性,能耐酸、湿氯气和氧化性介质。蒸氧温度可达177℃，并有阻燃性，可用于氯碱及酸性强的工业中。
固含量：59%-67%
有较好的光稳定性,耐侯性和耐热性,透光率80-86%可用于制造高透光率玻璃钢材料.
193#
透光阻燃型树脂
外观：无色-浅绿色透明液体，
酸值：20-30mgkoH/g.
胶凝：5-10min
固含量：60%-66% 钢制品.
反应型阻燃树脂:
氧指数≥28%折射率(25℃)1.5430±0.0020,
W2-2#
乙烯基酯树脂
外观：黄色透明液体，
酸值：8-24mgkoH/g.
胶凝：6-25min
固含量：56%-63%
具有耐腐蚀性好,尤其是耐碱性介质,耐温可在110℃适用于制作各种耐腐蚀性,整体玻璃钢设
备用内衬.
W2-3#
乙烯基酯树脂
外观：棕色透明液体，
酸值：12-21mgkoH/g.
胶凝：10-30min
固含量：60%-67%
反应型阻燃树脂,氧指数≥30%,透光性好,适应于要求阻燃的采光罩等玻璃钢制品
182#
柔性树脂
酸值：22-32mgkoH/g. 胶凝：10-25min
固含量：68%-72%
具有弹性大,韧性好弯曲强度大,并能提高制品的抗冲击力,适合制作有柔性要求的玻璃钢制品.
885#
大理石树脂
外观：黄色液体，
胶凝：10-20min
固含量：58%-64%
具有优良的耐化学腐蚀性和力学性能,能适应多种成型工艺要求,使用温度呆达120℃,可作耐腐蚀衬里,电器绝缘材料及防腐设备等.
W-1#
乙烯基酯树脂
外观：棕色透明液体，
酸值：16-26mgkoH/g.
胶凝：20-40min
固含量：59%-68%
酚醛环氧型乙烯基酯树酯,相当于美国DOW化学公司Derakane,-470树脂,耐较高温度.湿度能达120℃,干能达150℃,可做耐部分溶剂及氧化介质整体玻璃制品内衬
常用树脂牌号与性能参数表
牌号
类别、名称
技术要求
特性、用途及说明
191#
邻苯普通树脂
外观：淡黄透明液体，
酸值：18-34mgkoH/g.
