基坑支护工程检测方案
基坑工程监测检测方案
基坑工程监测检测方案一、前言基坑工程是城市建设中的重要组成部分，其安全施工和监测检测工作至关重要。
在建设过程中，需要对基坑工程进行监测检测，以确保施工过程中的安全以及结构稳定。
本文将针对基坑工程的监测检测方案进行详细的介绍。
二、监测检测的目的基坑工程监测检测的主要目的是为了掌握工程施工过程中的变形和变化规律，对施工现场的安全进行有效监控和控制；同时也是为了对基坑支护结构的受力进行实时监测，保证基坑支护结构的稳定性和安全性；对基坑周边环境进行监测，以保护周边建筑和地下管线的安全。
三、监测检测的内容1. 地表沉降监测：通过设置地表沉降监测点，进行实时监测，了解地表变形情况。
可以采用测量仪器，如沉降仪、倾斜仪等进行监测，并采用自动化数据采集系统进行数据存储和分析。
2. 基坑轴线监测：针对基坑的变形情况进行监测，了解基坑结构的稳定性。
可以采用全站仪、GPS等工具进行轴线监测，实时记录基坑的变形情况。
3. 支护结构受力监测：对基坑支护结构的受力情况进行监测，确保支护结构的安全性。
可以采用应变计、位移计等仪器进行实时监测。
4. 地下水位监测：对基坑附近地下水位进行监测，了解地下水位的变化情况。
可以通过长期监测和数据分析，掌握地下水位的变化规律。
5. 基坑周边环境监测：对基坑周边建筑和地下管线进行监测，确保工程施工过程中的安全。
可以采用地质雷达、声波检测等技术进行监测，确保基坑工程对周边环境的影响最小化。
四、监测检测方法1. 传统监测方法：采用常规测量仪器进行监测，如全站仪、GPS、沉降仪、倾斜仪、应变计等。
这些仪器可以准确监测基坑工程的变形情况，并且数据可以实时采集分析。
2. 自动化监测系统：采用自动化监测系统进行监测，实现数据实时采集和存储。
可以采用传感器、数据采集器、数据传输设备等进行布设，实现对基坑工程的全方位监测。
3. 遥感监测技术：利用遥感技术进行基坑工程的监测，减少人工操作和提高监测效率。
可以采用卫星遥感、无人机等技术进行监测，实现对基坑工程的大范围监测。
建筑工程基坑支护检测方案
建筑工程基坑支护检测方案一、前言建筑工程中的基坑支护检测是为了确保基坑支护结构的安全性和稳定性，以及保障施工人员和周边环境的安全。
基坑支护检测方案需要根据具体工程的特点和要求进行合理设计，并且需要在施工前、施工中和施工后进行全面的检测和监测。
本文将对基坑支护检测的方案进行详细介绍，包括检测的内容、方法和定期检测的频率等。
二、基坑支护检测的内容1. 基坑支护结构的材料检测：包括支撑材料的品种、规格和质量等。
需要检测支撑材料是否符合设计要求，并且是否具有相应的强度和稳定性。
2. 土体力学性质的检测：包括土壤的含水量、密度、压缩性和黏性等。
需要检测土体的力学性质是否符合预期，并且是否具有足够的承载能力。
3. 基坑支护结构的施工质量检测：包括支护结构的几何形状、尺寸和平整度等。
需要检测支护结构是否按照设计要求进行施工，并且是否达到了相应的质量标准。
4. 基坑周边环境的监测：包括基坑周边地下水位、地表下沉和结构变形等。
需要监测基坑周边环境的变化情况，以及对基坑支护结构的影响。
三、基坑支护检测的方法1. 材料检测：可以采用化学分析、质量检测和力学测试等方法进行材料的检测。
化学分析可以对支撑材料的成分和含量进行检测，质量检测可以对支撑材料的外观和表面质量进行检测，力学测试可以对支撑材料的强度和稳定性进行检测。
2. 土体力学性质的检测：可以采用原位测试和室内测试等方法进行土体力学性质的检测。
原位测试可以通过现场取样和测试来获取土体的力学性质，室内测试可以通过实验室测试来获取土体的力学性质。
3. 施工质量检测：可以采用现场测量和实验室测试等方法进行施工质量的检测。
现场测量可以对支护结构的几何形状、尺寸和平整度进行检测，实验室测试可以对支护结构的材料和结构进行检测。
4. 周边环境监测：可以采用地下水位监测、地表下沉监测和结构变形监测等方法进行周边环境的监测。
地下水位监测可以通过现场测量和实验室测试来获取基坑周边地下水位的变化情况，地表下沉监测可以通过现场测量和实验室测试来获取基坑周边地表下沉的情况，结构变形监测可以通过现场测量和实验室测试来获取基坑支护结构的变形情况。
基坑支护监测检测方案
基坑支护监测检测方案基坑支护监测检测方案是指针对基坑支护工程的稳定性和安全性进行检测与监测的方案。
基坑支护工程是建筑工程中的重要组成部分，它的稳定性对于项目的安全运行至关重要。
因此，及时准确地进行基坑支护监测检测，对于预防事故的发生具有重要意义。
下面将介绍一个综合的基坑支护监测检测方案。
首先，基坑支护监测检测方案首先需要确定监测目标。
基坑支护监测的目标包括基坑支护结构变形监测和基坑周边地下水位监测。
基坑支护结构变形监测主要包括垂直变形、水平变形和倾斜变形的监测，可以通过安装位移传感器、固定支护结构的变形测量尺、倾斜计等工具来进行监测。
而基坑周边地下水位监测则是为了掌握基坑工程的水工环境变化，可以通过设置水位计、流速计等设备来进行监测。
其次，基坑支护监测检测方案需要确定监测时间。
基坑支护监测的时间应从开挖基坑之前开始，直到支护完工和周边地下水位稳定为止。
监测的时间应根据具体工程的进展情况以及规划设计要求进行确定，通常在基坑开挖前、支护过程中和支护完工后进行定期监测。
再次，基坑支护监测检测方案需要确定监测位置。
监测位置的选择应根据基坑支护结构的特点、周边环境的变化以及监测目的的要求来确定。
一般来说，监测点应位于基坑支护结构的关键部位，如支撑桩的顶部、支护墙的顶部和底部等位置。
此外，还应选择一些代表性的监测点位于基坑的周边环境，用于监测地下水位的变化。
最后，基坑支护监测检测方案需要确定监测方法。
基坑支护监测的方法包括实测和网络监测两种。
实测是指通过安装传感器、测量仪器等工具对基坑支护结构的变化进行现场测量。
网络监测是指通过远程监控系统对基坑支护的稳定性和安全性进行实时监测。
实测方法可以通过现场测量仪器进行，如位移传感器、倾斜计等，也可以通过无人机、激光扫描仪等高新技术手段进行。
总之，基坑支护监测检测方案是预防基坑工程事故发生的重要手段。
在实际工程中，根据基坑支护结构的特点和周边环境的变化，有针对性地制定监测方案，采用适当的监测方法和工具，并根据监测数据及时评估工程的安全性和稳定性，以保证基坑支护工程的安全运行。
基坑支护工程检测方案
基坑支护工程检测方案1. 检测总体方案基坑支护工程的检测主要分为静载试验、动载试验和监控三个方面。
其中，静载试验是通过对支护结构的承载能力进行检测，动载试验是通过对支护结构在受力情况下的响应进行检测，监控则是对支护结构在施工和使用过程中的变形和位移进行实时监测。
这些检测手段可以全面、多角度地了解基坑支护结构的稳定性和安全性，从而保障工程的顺利进行。
2. 静载试验方案静载试验主要是通过对支护结构的承载能力进行检测，以确保其在使用过程中不会发生塌方和变形。
静载试验包括荷载试验和渗透试验两个主要方面。
荷载试验是通过对支护结构施加静载来检测其承载能力。
试验中需要测定结构在不同荷载条件下的变形和应力分布情况，以确定结构的稳定性。
渗透试验则是通过对支护结构的渗透性进行检测，以避免因渗透引起的土体松动和结构破坏。
3. 动载试验方案动载试验是通过对支护结构在受力情况下的响应进行检测，以确保其在动态荷载下的稳定性和安全性。
动载试验主要包括振动试验和地震模拟试验两个方面。
振动试验是通过对支护结构施加不同频率和振幅的振动荷载，来检测结构在振动下的动态响应和变形情况。
地震模拟试验则是通过对支护结构施加地震荷载，以模拟结构在地震情况下的响应和稳定性，从而判断结构对地震的抗震能力。
4. 监控方案监控是对支护工程在施工和使用过程中的变形和位移进行实时监测，以确保结构的安全性。
监控方案主要包括变形监测、位移监测和应力监测三个方面。
变形监测是通过对支护结构的变形进行实时监测，以了解结构在施工和使用过程中的变形情况。
位移监测则是通过对结构的位移进行实时监测，以了解结构在受力和振动情况下的位移情况。
应力监测是通过对结构的应力进行实时监测，以了解结构在受力下的应力情况。
在监控方案中，还需要结合现代化的监测技术和设备，如传感器、监测仪器等，以实现对支护工程的全面、准确监控。
5. 结论基坑支护工程的检测方案是保障工程顺利进行的重要环节。
通过静载试验、动载试验和监控三个方面的检测手段，可以全面、多角度地了解支护结构的稳定性和安全性，从而保障工程的顺利进行。
基坑支护监测、检测方案 ()
XXX基坑支护工程基坑监测方案XXX有限公司2016年3月25日XXX基坑支护工程基坑监测方案工程名称：XXX基坑支护工程工程地点：XXXXXXX建设单位：XXXX置业有限公司编写：审核:批准：XXXX有限公司2016年3月25日目录1项目概述 (3)1.1 工程概况 (3)1.2 工程地质 (3)1.3水文地质条件 (6)2监测依据 (6)3监测项目及目的 (7)3.1 监测项目 (7)3.2 监测目的和意义 (8)4监测点布设及监测方法 (8)4.1深层水平位移 (8)4.2坑顶水平位移 (11)4.3坑顶垂直位移 (16)4.4 水位观测 (20)4.5 锚索内力 (22)4.6周边建筑沉降 (24)4.7 监测点的保护 (27)5监测频率 (28)6监测报警值及报警制度 (28)6.1 报警值、控制值一览表 (28)6.2 安全监测报警 (28)6.3 应急措施 .................................................................................................. 错误！未定义书签。
7监测工作程序 .. (29)7.1 全过程监测工作程序图 (30)7.2 预警信息反馈程序图 (31)8监测数据整理、提交 (32)8.1 监测初始值测定 (32)8.2 数据资料整理、提交及流程 (32)8.3 监测报表的内容及报送时限 (32)8.4 监测数据整理流程 (32)9本项目拟投入的主要人员及设备 (33)9.1 本项目拟投入的主要人员 (33)9.2 人员架构图 (34)9.3 本项目拟投入的主要设备 (34)10技术保证措施 (34)10.1 现场踏勘 (34)10.2 巡视检查 (35)10.3 测试方法 (35)10.4 测试仪器 (35)10.5 监测元件 (35)10.6 监测点的保护 (35)10.7 数据处理 (36)11监测质量保证措施 (36)12工期、进度保证措施及安全施工措施 (37)12.1 工期 (37)12.2 工期及进度保证措施 (37)12.3 施工安全措施 (38)13可提供的服务 (39)14合理化建议 (40)14.1 变形监测的建议 (40)14.2 业主与施工单位应提供的配合工作的建议 (41)1 项目概述1.1 工程概况拟建场地位于XXXX，工程拟建7栋2~7层住宅及1层商业、3座1 层公建房，设2层地下室，楼高7.20~23.90米，总用地面积约8000平方米。

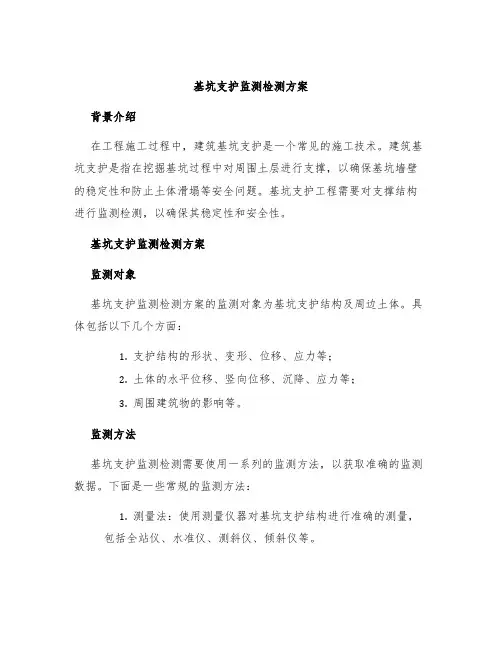

基坑支护监测检测方案
基坑支护监测检测方案背景介绍在工程施工过程中，建筑基坑支护是一个常见的施工技术。
建筑基坑支护是指在挖掘基坑过程中对周围土层进行支撑，以确保基坑墙壁的稳定性和防止土体滑塌等安全问题。
基坑支护工程需要对支撑结构进行监测检测，以确保其稳定性和安全性。
基坑支护监测检测方案监测对象基坑支护监测检测方案的监测对象为基坑支护结构及周边土体。
具体包括以下几个方面：1.支护结构的形状、变形、位移、应力等；2.土体的水平位移、竖向位移、沉降、应力等；3.周围建筑物的影响等。
监测方法基坑支护监测检测需要使用一系列的监测方法，以获取准确的监测数据。
下面是一些常规的监测方法：1.测量法：使用测量仪器对基坑支护结构进行准确的测量，包括全站仪、水准仪、测斜仪、倾斜仪等。
2.监测孔法：在支护结构周围钻孔，将监测仪器通过孔隙的方式安装，进行监测。
3.激光扫描法：利用激光器对基坑支护结构进行扫描，获取其三维形状和位移等数据。
4.无损检测法：利用声波、电磁波、红外线等无损检测方法，对支护结构进行检测。
监测频次监测的频次决定了监测结果的精度和有效性。
监测频次需要根据具体的施工进度和监测结果来决定，一般需要在以下时期进行监测：1.基坑开挖前；2.基坑开挖过程中，每个开挖周期结束后；3.支护结构施工阶段中，每个施工周期结束后；4.基坑土方施工结束后；5.筑块钢筋混凝土施工结束后。
监测数据处理和分析监测数据采集后需要进行处理和分析，以进行评估和预警。
监测数据分析需要考虑以下几个方面：1.监测数据的时序分析，找出数据的变化规律和趋势；2.监测数据的空间分析，判断监测点之间的关系和区域的变化情况；3.监测数据的差异分析，分析并比较前后监测数据的变化。
监测报告监测报告是监测结果的重要输出，需要根据监测数据处理和分析的结果，撰写监测报告。
监测报告应该包括以下内容：1.监测对象和监测位置；2.监测方法和监测频次；3.监测数据的处理和分析结果；4.监测数据的评价和预警；5.相关的建议和措施。
基坑监测施工方案
基坑监测施工方案监测频率要求：开挖期间开挖侧每天观测一次，非开挖期间每3-5天观测一次；当变形超限时应加密观测，当有危险事故征兆时应连续观测。
当基坑变形、地面沉降达到预警值，应立即通知查明原因，及时采取有效的措施。
（一）监测目的1、在基坑施工过程中，只有对基坑支护结构、基坑周围的土体和相邻的构筑物进行全面、系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以确保工程的顺利进行，在出现异常情况时及时反馈，并采取必要的工程应急措施，甚至调整施工工艺或修改设计参数。
2、检验设计所采取的各种假设和参数的正确性，指导基坑开挖和支护结构的施工。
3、确保基坑支护结构和相邻建筑物的安全。
4、积累工程经验，为提高基坑工程的设计和施工的整体水平提供依据。
5、将监测数据与预测值相比较以判断前一步施工工艺和施工参数是否符合要求，以确定和优化下一步的施工参数，做到信息化施工。
6、将现场测量结果用于信息化反馈优化设计，使实际达到优质安全、经济合理、施工快捷的目的。
（二）监测原则深基坑工程是一项技术上复杂，不确定因素较多，风险性很大的系统工程。
根据该基坑支护及周边环境的特点，在确定监测方法及监测内容时，需考虑以下原则：1、保证重点：该工程为深基坑，所以基坑支护结构本身是本工程需监测的重点。
沿基坑四周在基坑原土位置布置测斜管、在桩顶布置测量点进行位移和变形监测，以保证支护结构整体安全。
2、兼顾环境：由于本工程地下场区地下水主要有孔隙水及基岩裂隙水，其中孔隙水为区内地下水的主要赋存形式。
3、为了保证周围建(构)筑物及地下管线的正常安全使用，应布置测点进行变形观测。
4、信息化施工：监测资料的及时整理和快速反馈给设计单位、监理单位、建设单位非常重要。
支护结构本身的变形是否超过报警值，地面沉降是否超过报警值，需要测试结果的及时反馈，以便使施工单位及时调整施工方案和顺序，或采取必要措施保证基坑和周围环境的安全。
5、经济合理：对选定监测内容，以保证安全为前提。
基坑支护工程监测方案
基坑支护工程监测方案一、基坑支护工程监测方案1.监测目的（1）监测基坑开挖过程中的变形情况，及时发现并处理可能存在的变形加剧或者失稳的情况。
（2）监测基坑支护结构的施工质量，及时发现并处理支护结构的裂缝、位移等问题。
（3）监测基坑开挖和支护过程中的地下水位变化情况，确保地下水位对支护结构的影响在合理范围内。
（4）监测基坑支护工程对周边建筑物、管线等的影响，确保不会对周边环境造成负面影响。
2.监测内容（1）基坑开挖过程的变形监测，包括土体沉降、支护结构位移、裂缝变化等情况。
（2）基坑支护结构施工过程的监测，包括混凝土浇筑质量、支护结构内力变化、裂缝情况等。
（3）地下水位监测，主要是为了了解地下水位的变化情况，及时调整排水和抗渗措施。
（4）周边建筑物、管线等的影响监测，主要是为了了解基坑支护工程对周边环境的影响情况。
3.监测方法（1）基坑开挖过程的变形监测，可以采用测量仪器进行实时监测，如全站仪、测斜仪、倾角仪等。
（2）基坑支护结构施工过程的监测，可以采用超声波检测仪、裂缝位移计等仪器进行实时监测。
（3）地下水位监测，可以采用水位计进行实时监测。
（4）周边建筑物、管线等的影响监测，可以采用激光测距仪、地震波等仪器进行实时监测。
4.监测频率（1）基坑开挖过程的变形监测，每天至少进行一次监测，发现异常情况要及时处理。
（2）基坑支护结构施工过程的监测，根据施工进度和情况进行不定期监测，发现问题及时处理。
（3）地下水位监测，每天至少进行一次监测，根据地下水位变化情况适时调整排水和抗渗措施。
（4）周边建筑物、管线等的影响监测，根据实际情况进行不定期监测，及时发现问题并处理。
二、监测结果处理1.监测结果的处理（1）基坑开挖过程的变形监测结果要及时分析，如发现异常情况要立即停止开挖，并做好防护措施。
（2）基坑支护结构施工过程的监测结果要及时分析，如发现支护结构存在问题要及时调整施工方案，并进行补救措施。
（3）地下水位监测结果要及时分析，根据地下水位变化情况适时调整排水和抗渗措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
壹海城3区及6区地下项目土石方及基
坑支护工程
支护工程检测方案
深圳市工程有限公司
二○一二年八月
壹海城3区及6区地下项目土石方及基坑支护工程
支护工程检测方案
一、工程概况
本工程由万科滨海房地产有限公司投资建设，拟建工程场地位于深圳市盐田区明思克航母世界北侧（明思克航母世界坐落在深圳市沙头角海滨，毗
邻闻名遐迩的中英街，是中国乃至世界上第一座以航空母舰为主体的军事主题公园），北邻海景二路，西侧为东和路，南侧为海景路，东侧为4#
地块。
3#、6#地块基坑深度5.9-10.5m，填石、建筑垃圾、杂填土4-10m，水位地表下1-2.0m见水且水量丰富，综合地质条件、环境条件和开挖深度，3#地块安全等级定为二级，6#地块基坑安全等级为三级，基坑暴露使用
期限12个月。
支护工程具体工程项目如下：
二、检测依据
1、基坑施工图纸
2、《建筑基桩检测技术规范》（JGJ106-2003）
3、《建筑工程质量检验统一标准》（GB50300-2001）
4、《建筑桩基技术规范》（JGJ94-2008）
5、《建筑地基基础工程施工质量验收规范》（GB50202-2002）
6、《深圳市深基坑支护技术规范》（SJG05-2011）
三、检测方法、目的
1、通过锚杆、锚索抗拔力张拉方法进行检验达到如下目的：
检验锚索及锚杆的抗拔力是否满足抗拔力检验验收标准及设计要求。
2、通过对支护桩低应变检测达到如下目的：
a、桩身完整性情况；
b、桩长是否与设计、施工桩长相吻合；
四、检测内容及数量的确定
本工程中支护工程所有检测项目均委托盐田区质量监督检查站进行检测。
根据盐田区质量监督检查站规范要求，没有施工许可证的工程检测数量加倍。
1、支护桩检测
支护桩共计800根，有效桩长为9.2-13m，其中荤桩380根，素桩420根。
荤桩采用C30钢筋砼，素桩采用C15素混凝土。
根据《深圳市深基坑支护技术规范》（SJG05-2011）要求，综合考虑设计、施工、检测情况及现场条件，支护桩检测只进行低应变检测，具体检测内容见表1。
根据甲方进度要求和节点安排，低应变检测陆续进行，根据现场支护完成及开挖情况，陆续对支护桩进行检测，截止支护桩工程完成检测数量等于盐田区质量检测中心要求的工程总数800根。
2、锚杆、锚索检测
锚杆抗拔承载设计值150KN，锁定值100KN，长度为15m；锚索抗拔承载设计值400KN，锁定值300KN，长度12-22m。
锚杆、锚索检测首先在施工前在原地面做锚杆、锚索基本试验各3根，确定锚杆、锚索成孔工艺、注浆量及抗拔力等。
本工程锚杆共计241根、锚索520根，根据《深圳市深基坑支护技术规范》（SJG05-2011）进行检测，具体内容见表1，根据工程工期进度要求及综合现场条件，建议锚杆、锚索基本试验的位置仍选在设计的点位上，作为工程支护锚杆、锚索的一部分。
表1.支护工程检测内容
五、检测准备及安全措施
1、检测准备
（1）检测方案报监理、业主单位审核及会同设计召开专题会议确定后实施。
（2）检测方案生效后，对施工完的支护桩按施工情况数据表及平面位置图等相关设计资料提前报给检测单位；
（3）与检测单位签订委托合同；
（4）提前做好检测段面的准备工作，如：检测协作人员的配置、检测作业面的准备、桩头的清理平整等工作。
2、安全措施
在检测过程中，全体工作人员均应牢固树立安全第一思想，确保人身健康安全。
（1）对用电设备用电接驳必须由专业人员（电工）操作；
（2）进出施工现场必须佩戴安全帽；
（3）检测期间，注意防暑降温，避免中暑。
附表：相关单位审批意见表
负责人（签字）：
日期：
深圳市工程有限公司
壹海城项目部附表：相关单位审批意见表。
