基坑支护桩检测方案

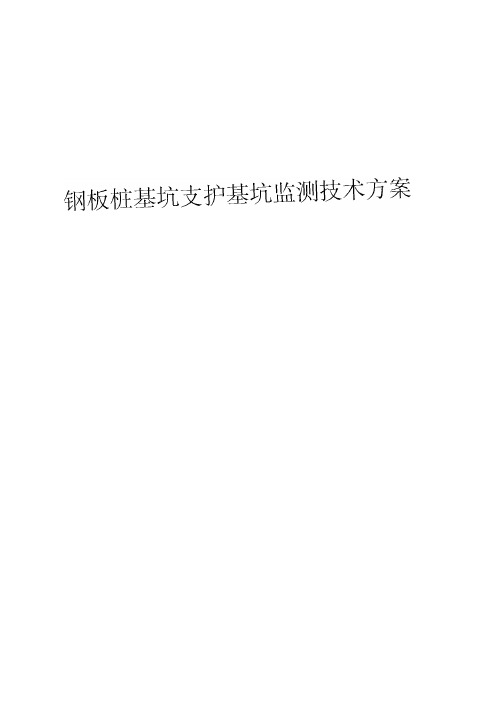

钢板桩基坑支护基坑监测技术方案
目录一、工程概况 (3)二．监测技术依据 (3)三、监测实施方案 (4)3.1 监测目的 (4)3.2 各监测项目实施 (4)3.2.1 深层水平位移监测 (4)3.2.2 地下水位监测 (6)3.2.3 地表、道路及管线沉降监测 (7)3.2.4 支撑轴力监测 (9)3.3 监测频率、预警值及报警值 (9)3.3.1 监测频率 (9)3.3.2 监测报警值 (9)3..3.3 监测预警 (10)3.4 数据分析、信息联动 (12)3.4.1 数据分析方法 (10)3.4.2 数据记录制度及分析 (11)3.4.4 监测信息联动 (12)3.5 监测人员及设备表 (13)3.5.1 拟派项目人员汇总汇表 (13)3.5.2 拟投入项目设备总汇表 (14)XX江干区丁桥西单元R21 -06地块基坑监测技术方案一、工程概况（1）XX 江干区丁桥西单元R21-06 地块项目，位于XX 市江干区华中路与大农港路交叉口的东南侧。
拟建工程为一层地下室，开挖深度为4.250m；局部为二层地下室，开挖深度为10.250m。
该工程采用钢板桩（部分采用围护钻孔灌注桩）的围护方式进行基坑支护。
（2）根据合同及设计图纸，监测项目及工作量暂定如下：1. 深层土体位移监测（测斜），11 根，孔深24m；15根，孔深12m；2. 围护墙顶水平、垂直位移监测，67 点；3. 地表沉降观测，59 点；4. 水位监测，16根，孔深12m；5. 道路及管线沉降观测点，10点；6. 支撑轴力，3 组；监测点平面位置详见设计图纸二．监测技术依据（1）《XX 江干区丁桥西单元R21-06 地块》基坑围护设计图纸；（2）《建筑基坑工程监测技术规范》（GB 50497-2009）；（3）《建筑变形测量规范》（JGJT8-2007）；（4）《建筑基坑工程技术规程》（JGJ120-2012）；（5）《国家一、二等水准测量规范》（GB12897-2006）；（6）《建筑地基基础工程施工质量验收规范》GB50202-2002；（7 ）国家其他监测、测量规范和强制性标准。
基坑监测方案
基坑监测由于本工程安全等级高，基础工程施工历时时间会较长，为保证施工的顺利进行，减少和控制施工期间对周边环境带来不利影响，应加强对建筑施工和周围环境的监测，以指导信息化施工，及时采取相应措施、防患于未然。
施工监测工作是对本工程的基坑工程和建筑工程设计、施工方案的过程监督和成果检验，有利于及早发现问题，及时妥善解决设计或工程施工过程中的问题与不足。
根据现场实际情况、地质勘察报告、发包人最终确认的基坑支护方案，严格遵照《建筑基坑工程监测技术规范》（GB50497-2009）与《建筑基坑支护技术规程》（DB11/489-2016）与北京市住建委(京建发[2013]435号)文要求，从土方开挖开始，直至全部回填土完毕，进行不间断的边坡监测，并每周提供经监理签字确认的边坡监测报告。
根据建筑基坑工程监测技术规范，基坑工程施工前，应由建设方委托具备相应资质的第三方对基坑工程实施现场监测。
监测单位应编制监测方案，监测方案需经建设方、设计方、监理方等认可，必要时还需与基坑周边环境涉及的有关管理单位协商一致后方可实施。
1、监控目的本工程基坑采用桩锚联合支护，为确保施工期间围护结构和坑壁的稳定性，以及周围地面、道路的安全及正常运营，施工期间必须加强监控量测，做到信息化施工。
在施工过程中对基坑围护结构的受力情况、周围地表位移等进行监测是十分必要的。
这样做，一是可以及时了解开挖过程中围护体系的实际状态，对比分析设计条件与现场实际的差异，以便及时修正设计；二是有利于正确估计开挖过程中围护体系的稳定性，掌握基坑开挖对周围环境的影响，为临近建筑物及地下管线的安全提供保证；三是可以通过接受反馈信息，科学合理安排下一步的施工工序，使施工更加安全，工程质量更好。
通过开挖过程中变形观测，及时掌握坡体及附近建筑物的变形情况，了解施工进度及施工质量，为采取补救措施提供依据。
2、监测项目及原则2.1监测原则（1）基坑监测应以获得定量数据的专门仪器测量或专用测试元件监测为主，以现场目测检查为辅。
房屋建筑工程地基基础、基坑支护工程检测方法及数量
房屋建筑工程地基基础、基坑支护工程检测方法及数量一、工程基桩部分（一）施工前试桩静载试验（二）验收试验二、天然地基、复合地基部分四、基坑工程部分说明：1、本表主要依据《广东省建筑地基基础检测规范》（DBJ/T15-60-2019）、《建筑基桩检测技术规范》（JGJ106-2003）和《建筑基坑支护技术规程》（JGJ120-2012），所列数量和方法是工程施工完成后质量验收检测的要求。
为设计提供承载力参数的试桩静载试验和锚杆基本试验结果，不得作为施工质量验收试验的依据。
2、上述检测应按单位工程计算，当单位工程由若干个子单位工程组成时抽检数量宜按子单位工程计算。
小区工程中，地基基础设计等级为丙级，且各单位工程的工程桩总数少于30根或地基处理面积小于500㎡，经工程质量各方责任主体共同确认，可将地质条件相近、施工工艺相同的若干个单位工程合并起来确定抽检数量，但应对每单位工程进行承载力抽检，承载力检测抽检数量：当采用单桩静载试验时不得少于1根、当采用高应变法时不得少于2根、当采用平板载荷试验时不得少于2点。
对地基处理面积超过20000㎡或工程桩总数超过2000根的大型单位工程，超过部分的抽检数量可适当减少，但不应少于相应规定抽检数量的50%。
3、当配套附属建筑工程的地基基础与主体工程采用同一施工工艺同时进行施工时，可将附属建筑与主体工程合并一起确定抽检数量，且每个附属建筑均应有检测对象或检测位置。
4、当检测结果不满足设计要求，按以下要求进行扩大检测：①当平板载荷试验、单桩静载试验、钻芯法、岩基载荷试验、复合单桩载荷试验、锚杆与土钉验收试验抽检结果不满足设计要求时，应按不满足设计要求的数量加倍扩大抽检。
②对桩身完整性检测的低应变法、高应变法和声波透射法，应按不满足设计要求的数量加倍扩大抽检；当Ⅲ、Ⅳ类桩之和大于抽检桩数的30％时，应按原抽检比例扩大抽检。
③标准贯入试验、圆锥动力触探试验、静力触探试验、十字板剪切试验等方法，应按不满足设计要求的孔数加倍扩大抽检，或适当增加平板载荷试验数量。
桩基检测方案
桩基检测方案
标题：桩基检测方案
引言概述：桩基检测是建造工程中非常重要的一环，通过科学合理的检测方案可以确保桩基的质量和稳定性，保障建造物的安全。
本文将介绍桩基检测的普通方案及其重要性。
一、桩基检测的目的
1.1 确保桩基的承载力符合设计要求
1.2 检测桩基的质量和工艺是否合格
1.3 预防桩基在使用过程中浮现问题，保障建造物的安全
二、桩基检测的方法
2.1 静载试验：通过施加静载来测试桩基的承载性能
2.2 动载试验：通过施加振动或者冲击力来测试桩基的动力特性
2.3 无损检测：利用声波、电磁波等无损检测技术对桩基进行检测
三、桩基检测的工具
3.1 静载试验仪：用于施加静载并记录桩基的变形和承载性能
3.2 动载试验仪：用于施加动载并记录桩基的动力响应
3.3 无损检测仪器：如超声波探伤仪、地质雷达等
四、桩基检测的步骤
4.1 前期准备：确定检测方案、选择检测方法和工具
4.2 实地操作：根据实际情况进行桩基检测
4.3 数据分析：对检测数据进行分析和评估，得出结论
五、桩基检测的重要性
5.1 保障建造物的安全
5.2 避免工程质量问题
5.3 提高桩基的使用寿命和稳定性
结论：桩基检测是建造工程中不可或者缺的环节，惟独通过科学合理的检测方案和方法，才干确保桩基的质量和安全，为工程的顺利进行提供保障。
基坑工程桩基支护施工方案
基坑工程桩基支护施工方案1.1 桩基支护施工前，需对基坑周边环境进行详细的勘测，了解地质条件、地下管线、邻近建筑物、道路等情况，制定相应的施工方案。
1.2 根据勘测结果，确定桩基支护的种类及数量，选定适宜的施工方法和工艺，并制定施工方案、操作规程和施工组织设计等文明质量控制文件。
1.3 进行安全检查，包括钻孔施工的设备、机械的运行情况、人员的技能和安全意识等，确保施工过程中安全生产。
1.4 进行材料准备，准备好桩基支护施工所需的材料、设备和人员，并进行技能培训，确保施工顺利进行。
二、主要施工方法2.1 钻孔灌注桩施工钻孔灌注桩是一种常用的桩基支护方式，适用于各种地质条件，具有承载力大、稳定性好的特点。
在施工前，需确定钻孔灌注桩的数量及位置，并进行沉管式或旋挖式钻孔施工。
施工中需注意控制钻孔的位置和深度，保证桩的承载能力。
灌浆时要控制浆液的流速和浆液的浓度，保证灌浆的均匀性。
2.2 钻孔桩施工钻孔桩是一种常用的桩基支护方式，适用于较硬的地层。
在施工前，需确定钻孔桩的数量及位置，并进行旋挖孔或钻孔施工。
施工中需注意控制钻孔的位置和深度，保证桩的承载能力。
桩下的土层需要进行清理，确保桩的承载能力。
2.3 桩基支护工程施工桩基支护工程是一种重要的基坑工程，用于支护基坑边坡或土体，以防止坍塌和沉陷。
施工前，需进行边坡的清理和预处理，确保施工安全。
在施工过程中，需控制土体的坍塌，保证边坡的稳定。
还需进行边坡的防护，以保护桩基支护工程的完整性。
三、施工工艺3.1 确定施工方法根据勘测结果和地质条件，确定桩基支护的种类及数量，选定适宜的施工方法和工艺。
3.2 确定施工顺序根据基坑的深度和周边环境情况，确定桩基支护工程的施工顺序，确保施工的连续性和顺利进行。
3.3 施工前准备在施工前，需对施工现场进行详细的勘测，了解地质条件、地下管线、邻近建筑物、道路等情况，制定相应的施工方案。
同时，需进行安全检查和材料准备，为施工做好充分的准备工作。
深基坑支护施工质量检验方法
深基坑支护施工质量检验方法（1）施工前应检查水泥的质量、桩位、搅拌机工作性能及各种计量设备完好程度。
水泥必须具有供应商提供的出厂合格证和质保书，并按批次取样送检测中心试验合格后方能使用。
（2）施工中质量检验包括机械性能、材料质量、掺合比试验等资料的验证，以及逐量桩位、桩长、桩顶高程、桩身垂直度、桩身水泥掺量、喷浆速度、水灰比、搅拌和喷浆起止时间、喷浆量的均匀度、搭接桩施工间歇时间等。
（3）施工结束后，应检查桩体强度、桩体直径、防渗效果及地基承载力。
（4）水泥土搅拌桩桩身强度应符合设计要求水泥土搅拌桩的桩身强度应采用试块试验确定，试块制作好后进行编号、记录、养护。
试验数量方法：每天作一组试块规格7.07×7.07×7.07cm，水泥土试块采用自然养护测定28天后无侧限抗压强度。
测得的28天无侧限抗压强度应不小于1.0MPa。
（5）检验批抽检计划水泥土搅拌桩的成桩验收按100米施工段划分若干检验批，除桩体强度检验项目外，每一检验批至少抽查桩数的20%。
检验批的质量验收程序和组织应符合《建筑工程施工质量验收统一标准》(GB50300-2001)的有关规定。
水泥土搅拌桩止水帷幕的检验批合格判定应符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的有关规定。
水泥土搅拌桩止水帷幕检验批质量验收计划如下：主控项目1）浆液拌制选用的水泥等原材料的技术指标和检验项目应符合设计要求和国家现行标准的规定。
检验方法：查产品合格证及28天复试报告。
2）浆液水灰比、水泥掺量应符合设计和施工工艺要求，浆液不得离析。
检验方法：浆液水灰比用比重计抽查，水泥掺量查施工记录，每台班不少于3次。
3）水泥土搅拌桩桩身强度应符合设计要求。
水泥土搅拌桩的桩身强度应采用试块试验确定。
试验数量及方法：每天制作水泥土试块一组，取样点应取沿桩长不同深度处的三点，最上点应低于有效桩顶下3m，采用自然养护测定28d无侧限抗压强度不小于1.0MPa。
深基坑钢管桩支护方案设计检算
目录1 基坑支护总体概况 (2)1.1支护结构布置 (2)1.2支护参数选定 (3)2 基坑支护稳定性计算 (4)2.1ML19#墩承台基坑支护验算 (4)2.2MR21#墩承台基坑支护验算 (7)3 结论及建议 (10)1 基坑支护总体概况1.1 支护结构布置XXXX立交桥与铁路线路斜交角为80.1度。
上部采用左右分幅箱梁，每幅孔跨布置为2×56mT构，桥梁部分全长112m,其中2×44m为转体施工段。
平面上左右幅桥主墩采用错孔布置，右幅桥主墩承台距陇海铁路防护栏7.56m,左幅桥主墩承台距陇海铁路防护栏7.47m。
承台基坑开挖施工中，为防止边坡失稳，同时为减小对一旁铁路路基影响，故在开挖过程中需对基坑进行支护，如下图所示：图1.1 M R21#墩承台基坑支护平面图（单位:m）图1.2 M L19#墩承台基坑支护平面图（单位:m）图1.3 M R21#墩承台基坑支护立面图（单位:c m）图1.4 M L19#墩承台基坑支护立面图（单位:c m）1.2 支护参数选定1.2.1 支护材料工程量工程项目及材料名称数量长度(m) 重量(kg)ML19#墩12m长Ф600×10mm钢管桩43 12 75078 I32工字钢 2 4.9 565.46I32工字钢 2 27.9 3219.66I32工字钢 2 10.9 1257.86C20护壁砼18.67（m3）MR21#墩12m长Ф600×10mm钢管桩42 12 73332 I32工字钢 2 5 577I32工字钢 2 27 3115.5I32工字钢 2 11 1269.4C20护壁砼15.09(m3)合计12m长Ф600×10mm钢管桩148.4（T）I32工字钢10.005（T）C20护壁砼33.76（m3）ML19#墩基坑开挖：3358.68方，MR21#墩基坑开挖：2782.76方1.2.2 支护土层参数根据设计图纸中设计说明及现场实地勘查，该地区土质主要为失陷性黄土质，属于低液限粉质粘土，经查《公路桥涵地基与基础技术规范》（JTG D63－2007）、《土力学》、《建筑地基与基础设计规范》（GB50011－2010）等相关资料可取以下相关的参考特性值。
深基坑钢管桩支护方案检算
目录1 基坑支护总体概况 (2)1.1支护结构布置 (2)1.2支护参数选定 (3)2 基坑支护稳定性计算 (4)2.1ML19#墩承台基坑支护验算 (4)2.2MR21#墩承台基坑支护验算 (7)3 结论及建议 (10)1 基坑支护总体概况1.1 支护结构布置XXXX立交桥与铁路线路斜交角为80.1度。
上部采用左右分幅箱梁，每幅孔跨布置为2×56mT构，桥梁部分全长112m,其中2×44m为转体施工段。
平面上左右幅桥主墩采用错孔布置，右幅桥主墩承台距陇海铁路防护栏7.56m,左幅桥主墩承台距陇海铁路防护栏7.47m。
承台基坑开挖施工中，为防止边坡失稳，同时为减小对一旁铁路路基影响，故在开挖过程中需对基坑进行支护，如下图所示：图1.1 M R21#墩承台基坑支护平面图（单位:m）图1.2 M L19#墩承台基坑支护平面图（单位:m）图1.3 M R21#墩承台基坑支护立面图（单位:c m）图1.4 M L19#墩承台基坑支护立面图（单位:c m）1.2 支护参数选定1.2.1 支护材料工程量工程项目及材料名称数量长度(m) 重量(kg)ML19#墩12m长Ф600×10mm钢管桩43 12 75078 I32工字钢 2 4.9 565.46I32工字钢 2 27.9 3219.66I32工字钢 2 10.9 1257.86C20护壁砼18.67（m3）MR21#墩12m长Ф600×10mm钢管桩42 12 73332 I32工字钢 2 5 577I32工字钢 2 27 3115.5I32工字钢 2 11 1269.4C20护壁砼15.09(m3)合计12m长Ф600×10mm钢管桩148.4（T）I32工字钢10.005（T）C20护壁砼33.76（m3）ML19#墩基坑开挖：3358.68方，MR21#墩基坑开挖：2782.76方1.2.2 支护土层参数根据设计图纸中设计说明及现场实地勘查，该地区土质主要为失陷性黄土质，属于低液限粉质粘土，经查《公路桥涵地基与基础技术规范》（JTG D63－2007）、《土力学》、《建筑地基与基础设计规范》（GB50011－2010）等相关资料可取以下相关的参考特性值。
基坑支护检测方法与数量
基坑类型
检测项目
检测方法与数量
备注
灌注桩排桩
桩身完整性
抽检不宜少于总桩数的20%，且不得少于5根进行低应变检测，当根据低应变法检测结果判定为Ⅲ类或Ⅳ类桩时应采用钻芯法进行验证。
锚杆、锚索
抗拔力
抽检不少于总数的5%，且同一土层中不少于3根。
土钉墙
土钉抗拔力
抽检土钉总数的1％，且同一土层中检测数量不少于3根。
3、当监督人员对施工质量有怀疑时应根据有关规范和要求检测，检测数量根据现场情况确定。
窗体顶端
窗体底端
窗体顶端
窗体底端
窗体顶端
窗体底端
墙面喷射ห้องสมุดไป่ตู้凝土厚度
每500m2墙面积1组，每组不少于3点进行钻孔检测。
重力式水泥土墙
墙身完整性、深度、抗压强度
抽检不宜少于总桩数的1%，且不少于6根进行钻芯法检测，并根据设计要求取样进行抗压强度试验。
说明：
1、本表主要依据《建筑基坑支护技术规程》（JGJ120-2012）检测的有关条款。
2、对于表中未列基坑支护形式，应由工程各方依据有关规范确定检测方案。
深基坑工程施工监测方案
施施工工监监测测方方案案1 施工监测目的及意义基坑开挖、支护施工将不可避免地对地层、地下管线、建（构）筑物等造成一定的影响。
为确保基坑周边建筑物及管线安全，做到信息化安全施工，必须对地表、地下管线和周边建筑物进行全面系统的监控量测。
通过监控量测可以达到如下目的：1、了解基坑周围土体在施工过程中的动态变化，明确施工对原始地层的影响程度以及可能产生失稳的薄弱环节。
2、了解支护结构的受力和变位状态，并对其安全稳定性进行评价。
3、了解工程施工对地下管线、建筑物等周边环境条件的影响程度，确保它们仍处于安全的工作状态。
4、了解施工降水效果对周围地下水位的影响程度。
5、将量测结果反馈到施工中，及时修改施工参数和步骤进行信息化施工。
2仪器选择和精度要求1、基坑位移监测采用拓普康TKS-202全站仪，精度2秒。
仪器在检验有效期内作业，并在作业期间进行检查校核。
2、沉降观测使用徕卡N2精密水准仪（带测微器）及2米铟钢水准标尺。
仪器最小分辨率为0.01mm 。
仪器及标尺在检验有效期内作业，并在作业期间进行检查校核。
沉降观测按二等水准精度要求进行观测，执行的各项规定和限差如下：等级 仪器类型视线长度前后视距差任一测站上前后距差视线高度 二等DS0.5≤30m≤1.0m≤0.5m＞0.3m项目 等级基、辅分划读数差基、辅分划所测高差之差检测间歇点高差之差上下丝读数平均值与中丝读数之差基辅尺分划读数差≤0.3mm，闭合差≤±0.3√N mm（N代表测站数）。
3监测项目及控制标准3.1监测项目1、本次基坑安全等级为一级，基坑监测按《建筑基坑工程监测技术规》(GB50497-2009)执行。
2、本次监测可分为基坑工程主体监测和周围环境及地下管线监测，施工监测项目和内容有：3、水位观测、钢筋应力等监测见第三方监测方案。
3.2监测控制标准1、基坑监测控制标准及报警指标如下表所示:2、水位变化控制标准为：要求水位变化值累计值不大于1m或每天变化值不大于0.50m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉祥龙花园基坑支护钻孔灌注（支护桩）检测方案
一、工程概况：
1、基本情况
1、项目总体情况
拟建场地位于深圳市南山区后海深圳湾。
拟建建筑地上30~40层，地下2层，占地总面积约25204.48m2，基坑底标高为-3.3m，基坑开挖深度约7.8m。
基坑北侧邻市政规划路，南侧为工业七路，东侧为中心路，西侧为后海滨路,下有地铁2号线隧道，该侧基坑边距离地铁为19.00~28.30m。
2、项目场地交通情况
本项目场地位于深圳市南山区后海深圳湾，北侧邻市政规划路，南侧为工业七路，东侧为中心路，西侧为后海滨路,交通十分便利。
二、支护详细构成
1、主要设计原则
根据基坑的规模、周边环境等条件，参照有关规范的规定，基坑工程安全等级西侧定为一级，其佘为二级，设计荷载按规范要求以水、土压力为主，设计计算时，基坑外侧取均布荷载10kPa。
2、基坑支护设计方案
根据场地周边环境比较复杂,地质条件差,其支护形式考虑安全性、经济性以及施工的便
利性，本基坑支护形式采用支护桩加内支撑。
采用Φ1000支护桩，靠地铁侧采用咬合桩，
其佘三侧采用支护桩加桩间旋喷桩的形式。
各段支护方案分述如下：
（1）基坑的南、北及东侧
采用支护桩加桩间旋喷桩的支护方案，平面上B1C、DE、EFG1段钻孔桩桩径1.0m，间距1.4m，桩长13.3m。
CD段钻孔桩桩径1.0m，间距1.2m，桩长15.3m。
桩间土采用挂φ8@200×200钢筋网喷射100mm厚C20混凝土防护。
（2）基坑西侧咬合桩支护方案
由于本段相邻地铁2号线，最近距离22.567m，必须严格控制变形，采用咬合桩支护方案。
平面上为ABB1、G1GH、HI、IA段。
咬合桩直径1.0m，间距0.8m，咬合0.2m，咬合桩分2序施工，一序桩为素砼桩，二序桩钢筋砼桩，桩长15.3m，IA段，桩长13.3m。
（3）支撑方案
设一道钢筋混凝土环形支撑，标高3.2m，内撑截面1000*1200mm立柱采用钢立柱。
3、基坑截水方案
基坑开挖范围大部分为残积土层，属于相对弱透水层。
基坑东侧、南北侧相邻市政路，对沉降要求不太严格，采用排桩+旋喷桩作为截水措施。
西侧相邻地铁隧道，一旦地铁运营对底层的沉降和变形比较敏感，采用咬合桩作为截水措施。
基坑的坡顶及坡脚设置400mm×400mm
的砖砌排水沟，并在基坑角点位置设置集水井，共布置4口，及时排走基坑积水和雨水。
本工程基坑支护主要工程量具体统计如下：
三、检测依据：
1、基坑支护施工图
2、《建筑基桩检测技术规范》JGJ106-2003
3、《建筑工程质量检验统一标准》GB50300-2002
4、《建筑桩基技术规范》JGJ94-2008
5、《建筑地基与基础工程施工质量验收规范》GB50202-2002
6、《深圳市基坑支护技术规程》SJG05-2011
四、检测的内容与方法
本桩基工程（支护桩）旋挖桩采用低应变法检测，咬合桩和高压旋喷桩采用抽心检测，普查桩身完整性和判定桩身缺陷的程度及位置。
桩型明细表：
表：检测桩号
五、检测依据及抽检原则：
1、本桩基工程检测方案依据《建筑基桩检测技术规范》（JGJ106-2003）、《建筑地基与基础检测规范》（DBJ15-60-2008）。
2、抽检原则：
《建筑地基与基础检测规范》（DBJ15-60-2008）3.4支护工程检测规定，第，旋挖桩抽检数量不宜少于总桩的20%，不少于10根；咬合桩抽检数量不宜少于总桩的1%，不少于3根；高压旋喷桩抽检数量不宜少于总桩的0.5%，不少于1根。
六、本程钻孔桩工程检测数量如下：
工程总桩数768根，旋挖桩ф1000桩抽取53根；咬合桩ф1000桩抽取3根，高压旋喷桩ф800桩抽取2根，合计抽取58支。
七、说明
本检测方案中所提出的检测桩由设计单位、施工单位、建设单位与监理单位协商后确定。
深圳市冠磊基础工程有限公司
（盖章）
年月日
建设单位意见：
签字：盖章设计单位意见：
签字：盖章监理单位意见：
签字：盖章。
