屋面排水设计
《屋面工程技术规范》
《屋面工程技术规范》屋面排水是指通过屋面的导水装置，将屋面的雨、雪水迅速排出，避免产生屋面积水的措施。
是为了使降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内形成积水及时排除室外，避免造成积水四处溢流或屋面漏水而影响人们的生活和生产活动。
为了能够使积水迅速排除屋面，进行周密的排水设计是必要的。
一、屋面排水设计规范屋面排水设计的主要任务首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。
具体步骤：(1)确定屋面坡度的形成方法和坡度大小; (2)选择排水方式，划分排水区域; (3)确定天沟的断面形式及尺寸; (4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。
单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。
落水管的内径不宜小于75mm，落水管间距一般在18m～24m 之间，每根落水管可排除约200 平方米的屋面雨水。
水专业规范，每根落水管可排除约250 平米的屋面汇水面积(汇水面积含屋面的墙面面积)。
二、屋面排水系统1. 屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统。
雨水内排水系统适用于屋面跨度大、屋面曲折(壳形、锯齿形) 、屋面有天窗等设置天沟有困难的情况，以及高层建筑、建筑立面要求比较高的建筑、大屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况，多采用内排水。
内排水系统一般由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几部分组成2. 屋面雨水系统按照屋面的排水条件分为：檐沟排水、天沟排水檐沟外排水由檐沟和敷设在建筑物外墙的立管组成。
降落到屋面的雨水沿屋面集流到檐沟，然后流入隔一定距离设置的立管排至室外的地面或雨水口。
根据降雨量和管道的通水能力确定1 根立管服务的屋面面积，再根据屋面形状和面积确定立管的间距。
关于屋面雨水排水设计要点的探究
关于屋面雨水排水设计要点的探究摘要：屋面雨水排水系统是建筑给排水设计中十分重要的组成部分.屋面雨水能否迅速、稳定地排至室外直接影响着建筑物的使用和安全性.屋面雨水系统因专业交叉多、知识点较为零散,故设计中经常会出现考虑不全面、设计不合理的情况.因此,本文在屋面雨水系统的分类及选择、屋面雨水的流态分析、屋面雨水系统的计算等多方面进行屋面雨水设计的要点的梳理和探究,为以后相关的设计及研究工作提供依据.关键词：屋面雨水排水;雨水系统的分类及选择;流态分析;雨量计算上世纪90年代以来,我国现代建筑发生了翻天覆地的变化.各种跨度大、构造难、海拔高的建筑在各大城市不断涌现,建筑给排水也面临着前所未有的挑战.在建筑给排水中,屋面雨水排水是十分重要的组成部分,然而现代建筑追求外观造型千姿百态、丰富多彩,故对建筑屋面雨水排水系统的设计提出了更高的要求[1].经过多年的努力,目前我国在大型复杂屋面雨水排水领域的理论基础和设计水平已日臻完备,但因屋面雨水系统专业交叉多、知识点较为零散,故设计中经常会出现考虑不全面、设计不合理的情况,最终导致严重的安全事故.2014年3月深圳机场航站楼发生“水漫金山”事故[2];2014年8月,石家庄火车站发生“水帘洞”事故[3];2016年6月天津某实训中心发生严重漏雨事件[4].本文参考相关专业规范及文献,梳理屋面雨水排水的设计要点,并做相应的探究,为以后设计及研究工作提供必要的依据.1屋面雨水系统的分类及选用原则1.1屋面雨水系统的分类屋面雨水系统有多个分类方式,主要有: 1）按雨水管道的设置位置,屋面雨水系统可分为内排水系统、外排水系统和混合式排水系统; 2）按雨水管道中的流态,屋面雨水系统可分为重力流雨水系统、半有压雨水系统和压力流雨水系统; 3）按屋面排水条件可分为檐沟排水系统、天沟排水系统和无沟排水系统; 4）按出户横管（渠）在室内部分是否存在自由水面可分为敞开系统和密闭系统; 5）按单根雨水立管连接的雨水斗数量可分为单斗雨水系统和多斗雨水系统[5].1.2屋面雨水系统的选用原则屋面雨水系统应根据不同建筑的特点、要求进行选择.住宅、学校及医院等屋面较小且结构简单的建筑一般采用重力排水系统;古建筑、民族建筑、星级酒店及商业办公楼等对外观造型要求高的建筑一般采用重力流内排水系统或压力流内排水系统;大型工厂、车间等屋面较大但级别相对较低的的建筑一般采用压力流内排水系统或压力流敞开式排水系统;车站、航站楼等屋面特大且级别要求很高的建筑,一般采用压力流排水.2屋面雨水系统的组成屋面雨水系统的组成主要有天沟（檐沟）、雨水斗、连接管、悬吊管、雨水立管、排出管以及雨水检查井等,如图1所示.图1 屋面雨水系统的组成如图1,图中1表示天沟,天沟主要是将屋面雨水汇集起来,进而有组织的排出,图中2表示雨水斗,雨水经雨水斗以重力或压力流态排入雨水管中,常见的有87斗、65斗等;图中3表示连接管,连接管将雨水斗和悬吊管连起来,也称尾管.虹吸雨水系统中,连接管是能否发生虹吸作用的关键;图中4表示悬吊管,悬吊管承接连接管中的雨水,一般会有0.003~0.005左右的坡度;图中5表示雨水立管,压力流时雨水立管和悬吊管的连接处是最大负压点,虹吸由此产生;图中6表示雨水排出管,排出管将雨水排至室外雨水检查井,因立管中水流速度较快,排出管宜相应放大以消减流速水头,保证水流稳定排入检查井;图中7表示室外雨水检查井,其作用是收纳建筑及室外雨水,统一汇集后排至雨水管网系统.3屋面雨水系统的流态分析3.1重力流雨水系统重力流系统是最为常见的屋面雨水系统.其原理是雨水通过自由堰流进入雨水斗,空气掺入雨水中形成气水两相流,最后在重力作用下沿立管排出.如图2是重力流时管道中流态示意.图2重力流时管道中流态示意图由图2可知,重力流时管道中为非满管流,管中压力变化和污水立管相似[6].3.2压力流雨水系统压力流雨水系统出现较重力流系统运用晚,却是近些年运用很广泛的系统.该系统中雨水以淹没流进入压力雨水斗,该雨水斗具有带孔隙的整流罩装置,雨水通过该装置可实现气水分流,使得水雨水斗上方在一段时间内有一个稳定的水面,管道中只有液相而无气相,呈满管流.如图3为压力流时管道中的流态及压力变化.图3压力流时管道中流态及压力变化示意图由图3可知,雨水从悬吊管与立管连接处形成最大负压,此时立管会对悬吊管形成很强烈的抽吸作用（虹吸作用）,从而加速了雨水的排出.该现象可通过能量方程解释.如图4为压力流雨水系统示意图.图4压力流雨水系统示意图以0-0面为基准列出雨水斗斗前水面1-1面任意断面x-x的能量方程[7]（1）式中H1、H x —断面1-1和x-x的位置水头；、—断面1-1和x-x的压力水头；、—断面1-1和x-x的速度水头；—断面1-1和x-x的水头损失。
屋面排水组织设计
屋面排水组织设计
1.设计条件：
建筑为六层砖混结构，屋板面为现浇板，底层地面标高为±0.000,室外标高±0.000，顶层标高18.670，墙厚为240mm，轴线居中，屋面标高18.300，屋顶的横向宽度为3010mm；纵向长度为12820mm;（见图1）;建筑地区年降雨量为950mm，每小时最大降雨量为100mm。
2.屋顶的形式
选择屋顶的形式，选择平屋顶，另外要求屋面排水通畅，但从经济、结构、施工及屋面利用等综合考虑，平屋顶选择排水坡度为2％
3.排水坡度的形成
排水坡度的形成，选择材料找坡。
4.屋顶排水方式
屋顶排水方式，选择有组织排水将屋面划分为若干排水区，通过一定的排水坡度把屋面的雨水有组织地排到檐口，再经过落水管排到散水，最后排入城市地下排水系统。
根据情况，选择有组织女儿墙外排水的形式。
①划分排水区域，为了便于均匀布置水落管，一根水落管的最大汇水面积与小时
降雨量和水落管的直径有关，可根据教材表12-3 水落管的最大汇水面积（如下图）
②确定排水坡面数和坡度值，由于房屋进深、开间尺寸较大，故选择六坡排水，且排水坡度2％
③落水管的设置，选择PVC塑料管，水管直径为100mm，水落管距墙面为50mm，其排水口距散水坡的高度为200mm，水落管应用管箍与墙面固定。
接头的承插长度为40mm。
5.选择女儿墙的高度尺寸
选择女儿墙的高度尺寸，建筑为上人屋顶，考虑安全条件，选择1100mm的女儿墙。
班级：（本）土木工程专业093班级姓名：
学号：*************
指导教师：万琴琴老师。
屋顶排水设计
4）雨水管最大间距
女儿墙平屋顶、内排水平屋顶： 18m 挑檐平屋顶：24m 坡屋顶瓦屋面：15m 单层厂房：30m
5）檐沟或天沟净宽及坡度
净宽度≥200mm，分水线处最小深度≥80mm。 檐沟、天沟及女儿墙内垫坡0.5~1％。 靠近檐沟或天沟处200-500mm加大到15％。
6）雨水管直径
民用建筑：75-100mm，常用100mm； 面积≤25m2阳台，可采用50mm； 工业建筑：100-200mm；
B:女儿墙内垫坡排水
高出屋面的女儿墙内 沿屋面做0.5~1%垫坡，墙 底设排水口安装弯管连接 墙外雨水管。
C:女儿墙内檐沟排水
高出屋面的女儿墙内 做檐沟，沟底0.5~1%垫坡， 墙底设排水口安装弯管连 接墙外雨水管。
D:长天沟外排水
E2:内落外排水
明装的雨水管有损建筑立面，故在一些重要的公共建筑中，雨水管常采取暗装的 方式，把雨水管隐藏在假柱或空心墙中。假柱可以处理成建筑立面上的竖线条。
0.5%~1% 的坡度将雨水导至雨水口，再经落水管排至地面的散水或 明沟。
A:挑檐沟外排水
在屋檐四周或纵向檐口处挑出檐沟，沟内纵向找坡 0.5~1％，沟底设雨水口连接雨水管。
四周挑檐沟
纵向挑檐沟，山墙挑檐压边
有时为了上人或造型需要可在 挑檐沟内设置女儿墙或栏杆
纵向挑檐沟，山墙出顶
挑檐沟内设女儿墙或栏杆
内排水
中 间 天 沟 内 排 水 高 低 跨Байду номын сангаас内 排 水
判断下列示意图的排水方式
3. 有组织排水设计要点
原则：屋面排水线路简捷；檐沟或天沟流水通畅；
雨水口负荷适当且布置均匀
1)坡的数量的确定 2)坡度的确定 3）汇水区域划分

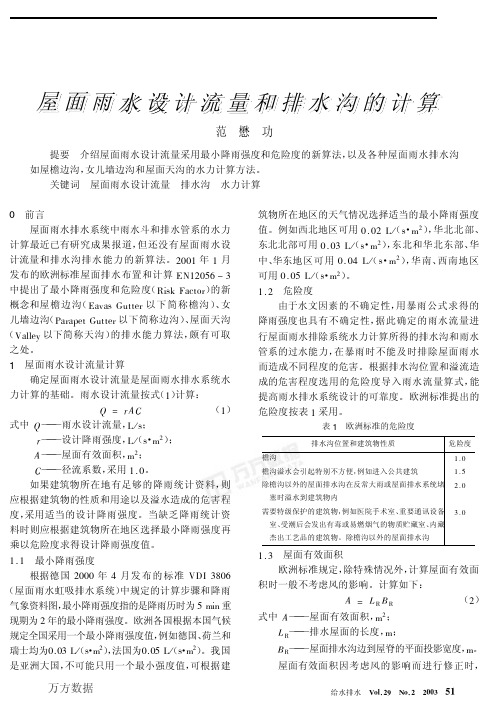

屋面雨水设计流量和排水沟的计算
范 懋 功
提要 关键词 ! 前言 屋面雨水排水系统中雨水斗和排水管系的水力 计算最近已有研究成果报道， 但还没有屋面雨水设 计流量和排水沟排水能力的新算法。 !""# 年 # 月 发布的欧洲标准屋面排水布置和计算 $%#!"&’ ( ) 中提出了最小降雨强度和危险度 （ *+,- ./0123） 的新 概念和屋檐边沟 （ $/4/, 561173 以下简称檐沟） 、 女 儿墙边沟 （ 8/3/971 561173 以下简称边沟） 、 屋面天沟 （ :/;;7< 以下简称天沟） 的排水能力算法， 颇有可取 之处。 " 屋面雨水设计流量计算 确定屋面雨水设计流量是屋面雨水排水系统水 力计算的基础。雨水设计流量按式 （#） 计算： ! " # $% 式中 ! — — —雨水设计流量， = > ,； — —设计降雨强度， ・?! ） ； #— =（ > , — —屋面有效面积， $— ?! ； — —径流系数， 采用 # @ "。 %— 如果建筑物所在地有足够的降雨统计资料， 则 应根据建筑物的性质和用途以及溢水造成的危害程 度， 采用适当的设计降雨强度。当缺乏降雨统计资 料时则应根据建筑物所在地区选择最小降雨强度再 乘以危险度求得设计降雨强度值。 #@# 最小降雨强度 根据德国 !""" 年 A 月 发 布 的 标 准 :BC )D"’ （屋面雨水虹吸排水系统） 中规定的计算步骤和降雨 气象资料图， 最小降雨强度指的是降雨历时为 & ?+E 重 现期为 ! 年的最小降雨强度。欧洲各国根据本国气候 规定全国采用一个最小降雨强度值， 例如德国、 荷兰和 瑞士均为"@") =（ ・ ， 法国为"@"& =（ ・ 。我国 > , ?!） > , ?!） 是亚洲大国， 不可能只用一个最小强度值， 可根据建 （#） 介绍屋面雨水设计流量采用最小降雨强度和危险度的新算法， 以及各种屋面雨水排水沟 屋面雨水设计流量 排水沟 水力计算 筑物所在地区的天气情况选择适当的最小降雨强度 值。例如西北地区可用 " @ "! =（ ・?! ） ， 华北北部、 > , 东北北部可用 " @ ") =（ ・?! ） ， 东北和华北东部、 华 > , 中、 华东地区可用 " @ "A =（ ・?! ） ， 华南、 西南地区 > , 可用 " @ "& =（ ・?! ） 。 > , #@! 危险度 由于水文因素的不确定性， 用暴雨公式求得的 降雨强度也具有不确定性， 据此确定的雨水流量进 行屋面雨水排除系统水力计算所得的排水沟和雨水 管系的过水能力， 在暴雨时不能及时排除屋面雨水 而造成不同程度的危害。根据排水沟位置和溢流造 成的危害程度选用的危险度导入雨水流量算式， 能 提高雨水排水系统设计的可靠度。欧洲标准提出的 危险度按表 # 采用。
屋面工程排水方案设计依据
屋面工程排水方案设计依据一、引言屋面工程是建筑工程中的重要组成部分，屋面排水方案的设计对于屋面的使用寿命和建筑结构的安全性具有非常重要的意义。
本文将从屋面工程排水方案设计的依据方面进行深入分析，为大家提供一些有益的建议。
二、排水设计依据1.气候条件气候条件是决定屋面排水方案的重要因素之一。
在设计排水方案时，需要考虑当地的降雨量、降水形式、降雨强度等气候特征，以保证排水系统在各种气候条件下都能够正常工作。
2.屋面结构屋面的结构特点也是设计排水方案的重要依据之一。
不同类型的屋面结构，如坡屋面、平屋面、绿化屋面等，需要采用不同的排水方案来满足其排水需求。
3.场地条件场地条件是影响屋面排水方案设计的重要因素之一。
需要考虑场地的高程、坡度、地质条件等因素，从而确定合理的排水方案。
4.建筑用途建筑的用途也是设计排水方案的依据之一。
不同的建筑用途对于屋面排水的要求各不相同，需要根据建筑的用途确定合理的排水方案。
5.排水设施排水设施的种类和性能也是设计排水方案的依据之一。
需要考虑排水管径、坡度、排水口的位置、形式、数量等因素，以保证排水系统的有效性和稳定性。
6.相关标准和规范屋面排水方案的设计需要符合相关的国家标准和规范，如《建筑排水设计规范》（GB 50014-2006）、《屋面防水工程技术规范》（JGJ 152-2008）等，以保证设计方案的合法性和科学性。
三、排水方案设计要点1.合理确定排水方式在设计排水方案时，需要考虑在保证排水效果的前提下，尽量减少排水设备和排水管道的使用，选择合理的排水方式，如采用自由排水、雨水花园、雨水收集系统等，从而提高排水系统的综合效益。
2.合理确定排水设施位置在确定排水设施的位置时，需要根据建筑的结构特点和使用要求来合理确定排水设施的位置，以保证排水系统的正常工作。
3.合理确定排水设施类型和尺寸在选择排水设施类型和尺寸时，需要考虑建筑的用途、场地条件以及气候特征等因素，选用合适的排水设施，以保证排水系统的稳定性和有效性。
异形屋面排水方案
异形屋面排水方案引言在建筑物的屋面设计中，排水系统是一个重要的方面。
排水系统的设计合理性直接关系到屋面的防水效果和整体的稳定性。
而对于异形屋面来说，其形状较为特殊，因此在排水系统的设计过程中需要更加谨慎和周到。
本文将介绍异形屋面排水方案的基本原则和设计要点，并提供一些常见的排水方案供参考。
1. 异形屋面的特点和挑战异形屋面指的是非常规形状的屋面，例如弧形屋面、多边形屋面、楼梯形屋面等。
与传统的平面屋面相比，异形屋面具有以下特点和挑战：1.复杂的形状：异形屋面的形状复杂多变，不规则的几何形状增加了排水系统的设计难度。
2.集水问题：由于异形屋面的形状不规则，很容易出现集水困难的情况，需要采取措施来保证排水畅通。
3.防水困难：异形屋面的形状较为特殊，边缘、拐角等部位容易出现防水困难，需要特别注意防水措施。
因此，在设计异形屋面的排水系统时需要特别关注这些特点和挑战。
2. 异形屋面排水方案的基本原则设计异形屋面的排水系统时，需要遵循以下基本原则：2.1. 充分考虑集水由于异形屋面的形状复杂，集水问题是排水系统设计的首要考虑因素。
需要确保屋面的每个部分能够有效地收集和排除雨水。
1.准确计算屋面的面积：根据异形屋面的具体形状和尺寸，准确计算出屋面的总面积，为后续设计提供基础数据。
2.合理规划排水坡度：排水坡度应根据异形屋面的形状和大小合理安排，以确保雨水能够迅速流向污水排放口。
2.2. 保证防水性能防水是屋面设计中的重要问题，对于异形屋面来说尤其重要。
需要采取措施来保证防水性能的可靠性。
1.选择适合的防水材料：根据异形屋面的形状和对防水性能的要求，选择适合的防水材料进行铺设。
2.加强边缘和拐角部位的防水：异形屋面的边缘和拐角部位容易出现防水漏水的问题，需要采取特别的措施进行加固和密封。
2.3. 畅通排水系统排水系统的畅通性是排水设计不可忽视的方面，确保雨水能够迅速、顺畅地从屋面排除。
1.合理规划排水管道：根据异形屋面的形状和尺寸，合理规划排水管道的布置和走向，确保排水畅通。
屋面排水及节点设计
屋面排水及节点设计屋面排水是指将雨水从建筑屋面上排放出去，以避免因暴雨等天气导致的积水问题。
屋面排水系统包括屋面排水轨道、下水道、雨水收集器和水管等组成部分。
节点设计是指在屋面排水系统中的连接部分，用于连接不同部件和转换方向。
屋面排水的设计需要考虑多种因素，如降雨量、屋面面积、屋面材料等。
其中，降雨量是决定屋面排水系统能力的重要因素。
根据降雨量的不同，可以选择合适的屋面排水轨道和下水道尺寸。
屋面面积和材料也会影响到屋面排水的设计，大面积屋面需配置更多的排水设施，而材料的选择会影响水流的速度和排水效果。
在屋面排水系统的设计中，节点的设计起到了连接不同部件的作用。
节点可以是弯头、三通、四通等形状，用于转换水流的方向和连接水管。
节点的设计应考虑水流的速度和压力，以确保水流畅通无阻。
此外，节点的位置也需要合理布置，以便实现整个屋面排水系统的协调运作。
屋面排水及节点设计时需要遵循一些基本原则。
首先，设计要符合国家建筑规范和标准，确保系统的安全和稳定。
其次，设计要满足排水能力的需求，确保在大雨等极端天气条件下能够有效排水。
此外，还应考虑到屋面排水设施的维护和清洁，以确保系统的长期可靠运行。
在实际的屋面排水及节点设计中，还需注意以下几个方面。
首先，根据实际情况选择合适的材料和设备，避免使用容易生锈和堵塞的材料。
其次，合理配置屋面排水设施的数量和位置，以确保能够及时有效地排水。
另外，定期对屋面排水系统进行检查和维护，及时修复漏水和清理堵塞，以保持系统的正常运行。
总之，屋面排水及节点设计需要综合考虑降雨量、屋面面积和材料等因素，合理配置排水设施的数量和位置，并严格按照规范和标准进行设计。
屋面排水系统的安全和稳定对于保护建筑物的结构和居民的安全至关重要，因此设计和维护都需重视。
屋面排水规范与设计的全面解析
屋面排水规范与设计的全面解析我们都知道在建筑行业，任何事情都有这严格的规范，这样才能确保良好的施工质量。
那么屋面排水设计规范有哪些呢？今天就随小编来看看屋面排水设计规范全面解析，以供大家参考哦。
一、屋面排水设计规范1.屋面排水设计的主要任务首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。
2.具体步骤：(1)确定屋面坡度的形成方法和坡度大小；(2)选择排水方式，划分排水区域；(3)确定天沟的断面形式及尺寸；(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。
单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。
落水管的内径不宜小于75mm，落水管间距一般在18m～24m之间，每根落水管可排除约200平方米的屋面雨水。
水专业规范，每根落水管可排除约250平米的屋面汇水面积(汇水面积含屋面的墙面面积)。
二、屋面排水系统1.屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统。
内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统。
雨水内排水系统适用于屋面跨度大、屋面曲折(壳形、锯齿形)、屋面有天窗等设置天沟有困难的情况，以及高层建筑、建筑立面要求比较高的建筑、大屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况，多采用内排水。
内排水系统一般由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几部分组成。
2.屋面雨水系统按照屋面的排水条件分为：檐沟排水、天沟排水。
(1)檐沟外排水由檐沟和敷设在建筑物外墙的立管组成。
降落到屋面的雨水沿屋面集流到檐沟，然后流入隔一定距离设置的立管排至室外的地面或雨水口。
根据降雨量和管道的通水能力确定1根立管服务的屋面面积，再根据屋面形状和面积确定立管的间距。
檐沟外排水适用于普通住宅、一般的公共建筑和小型单跨厂房。
(2)天沟外排水由天沟、雨水斗和排水立管组成。
建筑工程屋面排水方案
建筑工程屋面排水方案屋面排水方案是建筑工程中非常重要的一环，它涉及到建筑物的排水系统，直接影响到建筑物的使用寿命和安全性。
在建筑工程中，屋面排水方案的制定需要考虑多种因素，包括建筑结构、屋面形式、降雨情况等，才能制定出科学合理的排水方案。
本文将就建筑工程中屋面排水方案的制定进行详细介绍，包括排水系统的类型、设计原则和常见方案。
二、排水系统的类型1. 集中式排水系统集中式排水系统是指将建筑物内的排水全部经由管道系统收集到一处汇水井或污水管道中，再通过主管道将污水从建筑物引至下水道。
集中式排水系统适用于建筑物面积较大、排水量较大的场所，可以有效减少管道的开口数量，便于管理和维护。
然而，集中式排水系统需要设置排水井，增加了工程投资和施工难度。
2. 分散式排水系统分散式排水系统是指将建筑物内的排水通过多个排水口分散排放或经由多条管道分散引至下水道。
分散式排水系统适用于建筑物面积较小、排水量较小的场所，可以减少管道系统的长度，降低工程投资和施工难度。
但是，分散式排水系统需要有多个排水口，管理和维护难度较大。
三、设计原则1. 合理确定坡度屋面排水系统的设计需要合理确定坡度，确保排水顺畅，避免积水。
一般来说，屋面坡度应大于2%。
对于特殊形状的屋面，如拱形屋面或复杂屋面，应根据实际情况施工和确定坡度。
2. 合理确定排水口位置在设计排水系统时，需要合理确定排水口位置，确保排水口与屋面坡度和排水管道连接的顺畅。
排水口应根据屋面形状和排水量合理设置，避免排水不畅或出现积水的情况。
3. 考虑降雨情况在设计排水系统时，需要考虑当地的降雨情况，合理预测建筑物每次降雨的排水量，并设计相应的排水系统。
根据不同地区的降雨情况，可以采用不同的排水设计标准，如青岛地区每小时降雨量为50mm，应根据此标准设计排水系统。
4. 考虑屋面材料和结构在设计排水系统时，需要考虑屋面的材料和结构，选择合适的排水方式。
如在金属屋面上设置排水系统时，应注意避免金属的腐蚀和损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋顶排水设计
为了迅速排除屋面雨水，需进行周密的排水设计，其内容包括：
选择屋顶排水坡度，确定排水方式，进行屋顶排水组织设计。
1 屋顶坡度选择
一、屋顶排水坡度的表示方法
常用的坡度表示方法有角度法、斜率法和百分比法。坡屋顶多采
用斜率法，平屋顶多采用百分比法，角度法应用较少。
二、影响屋顶坡度的因素
1、屋面防水材料与排水坡度的关系
防水材料如尺寸较小，接缝必然就较多，容易产生缝隙渗漏，因
而屋面应有较大的排水坡度，以便将屋面积水迅速排除。如果屋面
的防水材料覆盖面积大，接缝少而且严密，屋面的排水坡度就可以
小一些。
2、降雨量大小与坡度的关系
降雨量大的地区，屋面渗漏的可能性较大，屋顶的排水坡度应适
当加大；反之，屋顶排水坡度则宜小一些。
三、屋顶坡度的形成方法
1、材料找坡
材料找坡是指屋顶坡度由垫坡材料形成，一般用于坡向长度较小
的屋面。为了减轻屋面荷载，应选用轻质材料找坡，如水泥炉渣、
石灰炉渣等。找坡层的厚度最薄处不小于20mm 。平屋顶材料找坡
的坡度宜为2%。
2、结构找坡
结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度
宜为3％。
材料找坡的屋面板可以水平放置，天棚面平整，但材料找坡增加
屋面荷载，材料和人工消耗较多；结构找坡无须在屋面上另加找坡
材料，构造简单，不增加荷载，但天棚顶倾斜，室内空间不够规整。
这两种方法在工程实践中均有广泛的运用。
[屋顶坡度的形成见下图]
屋顶坡度的形成
2 屋顶排水方式
一、排水方式
1、无组织排水
无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方
式，因为不用天沟、雨水管等导流雨水，故又称自由落水。主要适
用于少雨地区或一般低层建筑，相邻屋面高差小于4m；不宜用于临
街建筑和较高的建筑。
2、有组织排水
有组织排水是指雨水经由天沟、雨水管等排水装置被引导至地面
或地下管沟的一种排水方式。在建筑工程中应用广泛。
二、排水方式选择
确定屋顶排水方式应根据气候条件、建筑物的高度、质量等级、
使用性质、屋顶面积大小等因素加以综合考虑。
三、有组织排水方案
在工程实践中，由于具体条件的千变万化，可能出现各式各样的
有组织排水方案。现按外排水、内排水、内外排水三种情况归纳成9
种不同的排水方案：[有组织排水方案见下图]
有组织排水方案
1、外排水方案
外排水是指雨水管装设在室外的一种排水方案，其优点是雨水管
不妨碍室内空间使用和美观，构造简单，因而被广泛采用。外排水
方案可归纳成以下几种。
（1）挑檐沟外排水
（2）女儿墙外排水
（3）女儿墙挑檐沟外排水
（4）长天沟外排水
（5）暗管外排水
明装的雨水管有损建筑立面，故在一些重要的公共建筑中，雨水
管常采取暗装的方式，把雨水管隐藏在假柱或空心墙中。假柱可以
处理成建筑立面上的竖线条。
2、内排水
外排水构造简单，雨水管不占用室内空间，故在南方应优先采用。
但在有些情况下采用外排水并不恰当。例如在高层建筑中就是如此，
因维修室外雨水管既不方便，更不安全。又如在严寒地区也不适宜
用外排水，因室外的雨水管有可能使雨水结冻，而处于室内的雨水
管则不会发生这种情况。
（1）中间天沟内排水
当房屋宽度较大时，可在房屋中间设一纵向天沟形成内排水，这
种方案特别适用于内廊式多层或高层建筑。雨水管可布置在走廊内，
不影响走廊两旁的房间。
（2）高低跨内排水
高低跨双坡屋顶在两跨交界处也常常需要设置内天沟来汇集低
跨屋面的雨水，高低跨可共用一根雨水管。
3 屋顶排水组织设计
屋顶排水组织设计的主要任务是将屋面划分成若干排水区，分别
将雨水引向雨水管，做到排水线路简捷、雨水口负荷均匀、排水顺
畅、避免屋顶积水而引起渗漏。一般按下列步骤进行：
一、确定排水坡面的数目（分坡）
一般情况下，临街建筑平屋顶屋面宽度小于12m时，可采用单坡
排水；其宽度大于12m时，宜采用双坡排水。坡屋顶应结合建筑造型
要求选择单坡、双坡或四坡排水。
二、划分排水区
划分排水区的目的在于合理地布置水落管。排水区的面积是指屋
面水平投影的面积，每一根水落管的屋面最大汇水面积不宜大于
200m2。雨水口的间距在18~24m。
三、确定天沟所用材料和断面形式及尺寸
天沟即屋面上的排水沟，位于檐口部位时又称檐沟。设置天沟
的目的是汇集屋面雨水，并将屋面雨水有组织地迅速排除。天沟根
据屋顶类型的不同有多种做法。如坡屋顶中可用钢筋混凝土、镀锌
铁皮、石棉水泥等材料做成槽形或三角形天沟。平屋顶的天沟一般
用钢筋混凝土制作，当采用女儿墙外排水方案时，可利用倾斜的屋
面与垂直的墙面构成三角形天沟[见平屋顶女儿墙外排水三角形天
沟图]；当采用檐沟外排水方案时，通常用专用的槽形板做成矩形天
沟[见平屋顶檐沟外排水矩形天沟图]。
平屋顶女儿墙外排水三角形天沟
（a）女儿墙断面图；(b)屋顶平面图
平屋顶檐沟外排水矩形天沟
(a)挑檐沟断面；（b）屋顶平面图
四、确定水落管规格及间距
水落管按材料的不同有铸铁、镀锌铁皮、塑料、石棉水泥和陶土等，
目前多采用铸铁和塑料水落管，其直径有50mm、 75mm、100mm、
125mm、150mm、200mm几种规格，一般民用建筑最常用的水落管直
径为100mm，面积较小的露台或阳台可采用50mm或75mm的水落管。
水落管的位置应在实墙面处，其间距一般在18m以内，最大间距宜不
超过24m，因为间距过大，则沟底纵坡面越长，会使沟内的垫坡材料
增厚，减少了天沟的容水量，造成雨水溢向屋面引起渗漏或从檐沟外
侧涌出。
