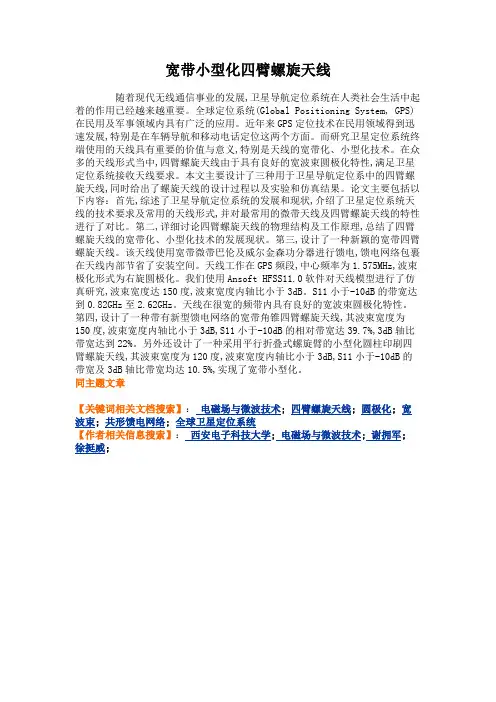

宽带小型化四臂螺旋天线概要
宽带小型化四臂螺旋天线随着现代无线通信事业的发展,卫星导航定位系统在人类社会生活中起着的作用已经越来越重要。
全球定位系统(Global Positioning System, GPS)在民用及军事领域内具有广泛的应用。
近年来GPS定位技术在民用领域得到迅速发展,特别是在车辆导航和移动电话定位这两个方面。
而研究卫星定位系统终端使用的天线具有重要的价值与意义,特别是天线的宽带化、小型化技术。
在众多的天线形式当中,四臂螺旋天线由于具有良好的宽波束圆极化特性,满足卫星定位系统接收天线要求。
本文主要设计了三种用于卫星导航定位系中的四臂螺旋天线,同时给出了螺旋天线的设计过程以及实验和仿真结果。
论文主要包括以下内容：首先,综述了卫星导航定位系统的发展和现状,介绍了卫星定位系统天线的技术要求及常用的天线形式,并对最常用的微带天线及四臂螺旋天线的特性进行了对比。
第二,详细讨论四臂螺旋天线的物理结构及工作原理,总结了四臂螺旋天线的宽带化、小型化技术的发展现状。
第三,设计了一种新颖的宽带四臂螺旋天线。
该天线使用宽带微带巴伦及威尔金森功分器进行馈电,馈电网络包裹在天线内部节省了安装空间。
天线工作在GPS频段,中心频率为1.575MHz,波束极化形式为右旋圆极化。
我们使用Ansoft HFSS11.0软件对天线模型进行了仿真研究,波束宽度达150度,波束宽度内轴比小于3dB。
S11小于-10dB的带宽达到0.82GHz至2.62GHz。
天线在很宽的频带内具有良好的宽波束圆极化特性。
第四,设计了一种带有新型馈电网络的宽带角锥四臂螺旋天线,其波束宽度为150度,波束宽度内轴比小于3dB,S11小于-10dB的相对带宽达39.7%,3dB轴比带宽达到22%。
另外还设计了一种采用平行折叠式螺旋臂的小型化圆柱印刷四臂螺旋天线,其波束宽度为120度,波束宽度内轴比小于3dB,S11小于-10dB的带宽及3dB轴比带宽均达10.5%,实现了宽带小型化。
平面等角螺旋天线及巴伦的设计
平面等角螺旋天线及巴伦的设计随着无线通信技术的飞速发展，天线作为无线通信系统的重要组成部分，其性能和设计受到了广泛。
其中，平面等角螺旋天线（Planar Inverted-F Antenna，简称PIFA）以及巴伦（Balun）是两种常用的天线和平衡转换器设计。
本文将介绍这两种天线的特点、设计原理和参数，旨在帮助读者深入了解其优势和应用场景。
平面等角螺旋天线是一种常见的宽带天线，具有体积小、易共形、易集成等优点。
它由一个平面的辐射元和一个螺旋状的地面构成，通过调整辐射元和地面的尺寸以及螺旋的匝数，可以实现在宽频带内的良好辐射性能。
平面等角螺旋天线的辐射原理主要依赖于螺旋的电流分布。
当高频电流在螺旋上流动时，会产生一个向外扩散的磁场，从而形成辐射。
由于螺旋的等角特性，电流在整个螺旋上均匀分布，使得天线在宽频带内具有稳定的辐射方向图和阻抗特性。
平面等角螺旋天线的特点在于其宽频带性能和易共形性。
通过改变螺旋的匝数和辐射元的尺寸，可以覆盖较宽的频率范围，同时保持稳定的阻抗特性和辐射方向图。
在设计时，需要考虑的主要参数包括辐射元的尺寸、螺旋的匝数、介质基板的厚度和相对介电常数等。
巴伦是一种用于将不平衡的信号转换为平衡的信号，或反之亦然的平衡转换器。
在天线设计中，巴伦被广泛应用于将天线的不平衡信号转换为平衡信号，以实现更好的辐射性能。
下面以常见的威尔金森巴伦为例，介绍其设计原理和特点。
威尔金森巴伦是一种经典的巴伦设计，它利用两个对称的线绕线圈来实现不平衡到平衡的转换。
在线绕线圈的中心连接不平衡信号源，在线绕线圈的两侧连接平衡信号端口。
通过调整线圈的匝数和半径，以及源阻抗和负载阻抗的匹配，可以实现信号的高效传输。
威尔金森巴伦的特点在于其宽带性能和高效传输。
通过调整线圈的匝数和半径，可以覆盖较宽的频率范围，同时保持高效传输。
在设计时，需要考虑的主要参数包括线圈的匝数和半径、源阻抗和负载阻抗的匹配等。
平面等角螺旋天线和巴伦是两种常用的天线和平衡转换器设计，具有广泛的应用场景。
FEKO_Suite_5.5_平面螺旋天线
关于建模的几点注意事项
• • 在CadFeko中建立螺旋模型时是采用螺旋图标 通过分段的形式来建立的. 在0到90度之间分成6段来建立螺旋轮廓线，r1与r2两条螺旋轮廓线围成螺旋天线的 第一条臂，其中r2=r1*e(a*pi/2), 因为a是常数(=ln(2)/pi=0.221),所以e(a*pi/2)也是 常数，那么就可以把螺旋线r1通过CadFeko中的Scale功能(通过点击图标来调用该 功能 )来得到另外一条螺旋轮廓线r2, 在接下来我们建立模型时，我们会定义 变量Ks= e(a*pi/2) 在该工程文件中其实我们只需要做一条螺旋母线，其他的螺旋轮廓线都可以通过 CadFeko的旋转与缩放功能来实现，在上边我简单解释了一下r2是把r1缩放Ks倍得 到的。同样对于r1曲线，我们做了0到pi/12内的一条螺旋母线，对于pi/12到 2*pi/12周期的螺旋线可以把0到pi/12内的螺旋母线先通过旋转deg（dphi）度 （dphi=pi/12），然后再缩放s（=ea*dphi）倍来得到.(大家仔细分析一下下边给出 的公式就明白其原因)
选中螺旋helix_2按住ctrl+k进行复制 点击键盘F2把新复制的螺旋更名为helix_8 选中螺旋helix_8点击缩放图标 对该螺旋 进行同比缩放Ks倍
* phi的单位是弧度，利用deg函数把弧度转换成度
建立几何模型(Create Model)(续)
• 选中螺旋helix_2与helix_8点击图标 • • 来形成一个由曲线helix_2与 helix_8围成的面 • 选中螺旋helix_1按住ctrl+k进行复制 点击键盘F2把新复制的螺旋更名为helix_3 选中螺旋helix_3点击旋转图标 使螺旋 helix_3以（0，0，0）为中心沿z轴旋转deg （2*dphi）度
螺旋天线综述
螺旋天线综述螺旋天线是一种常用的无线电天线，其特点是具有较宽的频带，可以用于接收和发送多个频段的无线信号。
本文将对螺旋天线的原理、结构、优缺点及应用进行综述。
原理螺旋天线的工作原理是基于一种叫做“螺旋桨效应”的物理现象。
简单来说，就是通过同轴绕向布置导线，形成一个像螺旋桨一样的结构，可以实现线极化天线的作用。
螺旋天线的极化方式分为右手螺旋极化和左手螺旋极化两种，其区别在于绕向方向相反。
结构螺旋天线的结构包括两种：一种为单极性螺旋天线，另一种为双极性螺旋天线。
单极性螺旋天线由单个螺旋结构组成，其天线阻抗一般为50欧姆，适用于比较高频的通信频段，如卫星通信、无线电报等。
双极性螺旋天线则由两个螺旋结构沿同轴垂直布置而成，具有较为广泛的频带范围，适用于无线电通信、雷达、航空导航等领域。
优缺点螺旋天线的优点主要有以下几个方面：1.带宽宽广：由于螺旋天线的结构特点，可以实现比较宽的频带范围，适用于多频段信号的接收和发送。
2.极化选择：螺旋天线的绕向方向不同，可以实现两种不同的极化方式，适用于不同的无线通信系统。
3.抗干扰：螺旋天线的天线阻抗较为稳定，能够有效降低外界电磁干扰的影响。
4.功能丰富：螺旋天线可以通过组合、叠加等方式实现相应的天线功能，如工作频率的扩展、指向性增强等。
但是，螺旋天线也存在一些缺点：1.重量较大：由于螺旋天线需要布置较多的导线，其重量较大，不利于在一些特定场合的应用。
2.复杂度高：螺旋天线的结构较为复杂，需要精确的设计和制造，不利于量产和大规模应用。
3.成本较高：由于螺旋天线的制造工艺和材料要求较高，其成本也较为昂贵。
应用螺旋天线的应用范围较为广泛，包括：1.通信领域：螺旋天线可以用于卫星通信、无线电报、移动通信等领域。
2.雷达领域：由于螺旋天线的绕向方向可以实现两种不同的极化方式，能够用于雷达的接收和发射。
3.航空导航领域：螺旋天线可以用于飞行器的测距、速度、高度等导航应用。
4.无线电探测领域：螺旋天线可以用于接收和发送较低频的无线电信号，如气象探测、防御系统等。
一种小型化超宽带平面螺旋天线的设计
2018年第7期 信息通信2018(总第 187 期）IN FO RM ATIO N & CO M M U N ICATIO N S(Sum . No 187)一种小型化超宽带平面螺旋天线的设计张熙瑜(中国电子科技集团公司第29研究所，四川成都610000)摘要:文章设计并制作了 一种小型化超宽带平面螺旋天线。
该天线采用多层渐变吸收加栽技术消除胺体影响，以获得良好的驻波、方向图特性。
利用曲折线、吸收环加栽技术实现了天线的小型化。
相比传统天线，该天线尺寸缩小到常规又寸的57%。
为提高生产加工一致性、降低成本，馈电部分采用微带双线结构实现平衡转换。
测试结果显示，该天线在22.5 倍频程的工作频带内驻波小于2.5,面极化辐射特性良好，可广泛应用于各种测向系统。
关键词：小型化;超宽带；圆极化;平面螺旋天线中图分类号:TN 823.31 文献标识码:A 文章编号:1673-1131( 2018 )07-0107-020引言平面螺旋天线由于其结构的自相似性，具有良好的宽带 圆极化辐射特性，因而引起了高度重视并在各种测向系统中 得到了广泛应用。
平面螓旋天线的辐射是双向的，但在实际应用中，由于载 体平台限制，往往要求天线具有单向辐射特性•通常的做法 有两种,一种是在螺旋天线一侧增加吸收腔，以保持天线的宽 频带特性，另一种是采用反射腔，虽然提高了天线增益，但是 天线的带宽、体积均受到了限制。
本文对平面螺旋天线的吸收腔体进行了优化设计，采用 多层渐变吸收加载技术消除腔体影响，使天线在超宽频带内 获得了良好的驻波、方向图特性。
螺旋面采用sin 函数加载的 曲折线设计,有效减小了天线口径。
为吸收螺旋线终端反射， 改善低频段圆极化特性，在蜾旋面上还采用了吸收环加载。
馈 电部分采用微带双线结构实现平衡转换，既提高了加工一致 性又降低了生产成本。
⑥ 路径分析。
路径分析主要是找寻访问路径的分析方法， 通过对访问记录中高频出现的访问站点进行相应研究，从而 找到访问频繁的路径，并且对访问路径进行研究，最后可以找 出在路径中存在的问题。
一种小型平面螺旋天线概要
一种小型平面螺旋天线龙小专1 袁飞2（西南电子设备研究所，成都四川，610036）摘要：平面阿基米德螺旋天线是一种宽频带天线，其尺寸由低端工作频率决定，在许多实际应用中常需对其进行小型化设计。
本文通过末端离散电阻加载设计，实现了天线的小型化。
本文结合设计的小型平面马欠德平衡器馈电装置，得到了一种小型平面阿基米德螺旋天线。
关键词：平面阿基米德螺旋天线，小型化，电阻加载，平面马欠德平衡器A Miniaturized Planar Spiral AntennaLong Xiaozhuan 1 Yuan Fei 2(Southwest Institute of Electric Equipment, Chengdu, Sichuan, 610036)Abstract: Planar Archimedean spiral antenna was a broadband antenna, whose dimension was determined by its lowest working frequency, and it’s necessary to do some miniaturization design in many practical applications. The miniaturization of the antenna was realized by discrete resistance loading in the end of antenna. A miniaturized planar Archimedean spiral antenna was achieved, integrated with the feeding device of a miniaturized planar Marchand balun designed in this article. Keywords: Planar Archimedean Spiral Antenna; Miniaturization; Resistance Loading; Planar Marchand Balun1 引言2 电阻加载平面阿基米德螺旋天线是一种宽频带天线，因其具有结构紧凑、重量轻、输入阻抗恒定、相位中心固定、辐射圆极化波等特点，在诸多领域有着重要的应用[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种小型平面螺旋天线龙小专1 袁飞2（西南电子设备研究所，成都四川，610036）摘要：平面阿基米德螺旋天线是一种宽频带天线，其尺寸由低端工作频率决定，在许多实际应用中常需对其进行小型化设计。
本文通过末端离散电阻加载设计，实现了天线的小型化。
本文结合设计的小型平面马欠德平衡器馈电装置，得到了一种小型平面阿基米德螺旋天线。
关键词：平面阿基米德螺旋天线，小型化，电阻加载，平面马欠德平衡器A Miniaturized Planar Spiral AntennaLong Xiaozhuan 1 Yuan Fei 2(Southwest Institute of Electric Equipment, Chengdu, Sichuan, 610036)Abstract: Planar Archimedean spiral antenna was a broadband antenna, whose dimension was determined by its lowest working frequency, and it’s necessary to do some miniaturization design in many practical applications. The miniaturization of the antenna was realized by discrete resistance loading in the end of antenna. A miniaturized planar Archimedean spiral antenna was achieved, integrated with the feeding device of a miniaturized planar Marchand balun designed in this article. Keywords: Planar Archimedean Spiral Antenna; Miniaturization; Resistance Loading; Planar Marchand Balun1 引言2 电阻加载平面阿基米德螺旋天线是一种宽频带天线，因其具有结构紧凑、重量轻、输入阻抗恒定、相位中心固定、辐射圆极化波等特点，在诸多领域有着重要的应用[1]。
随着系统的发展要求，天线的小型化成为天线设计中的重要发展方向。
一般来说，圆形平面阿基米德螺旋天线的外径至少应大于最低工作频率的波长除以π。
若需再扩展天线的低端工作频率，或减小天线的尺寸，则需对天线进行小型化设计。
在众多的小型化技术中，电阻加载不仅可以减小天线的驻波比，还可以显著减小天线的轴比，其应用最为广泛[2]。
本文采用这种技术，对平面阿基米德螺旋天线末端进行离散电阻加载，并应用所设计的小型平面马欠德平衡器，最终得到一个工作于2.5GHz～6GHz的平面螺旋天线，其总尺寸仅为Ф30mm×25mm。
平面阿基米德螺旋天线一般由辐射螺旋面、馈电平衡器和背腔三大部分构成。
在天线的设计中，可先分别对三个部分进行设计，然后再进行综合设计。
辐射螺旋面一般是在一块圆形的介质基板的一个面上印制两根或多根螺旋线，螺旋线的半径随角度变化而均匀的增加，其极坐标方程可表示为：r=r0+aφ （1）式（1）中，r0是起始半径，a为螺旋增长率，φ是以弧度表示的幅角。
双臂平面阿基米德螺旋天线如图1（a）所示。
平面阿基米德天线一般在螺旋面的中心起始端两点采用平衡馈电，而主要辐射区域是集中在平均周长为一个波长的那些环带上，也称有效辐射区。
当频率改变时，有效辐射区随之改变，但辐射方向图基本不变。
而当有效辐射区为天线的最外圈区域·553·时，其频率即为天线的最低工作频率。
对于圆形螺旋面，周长C=π×D=λmax，则可得天线外径：D=λmax/π （2）（a）普通螺旋面（b）末端电阻加载图1 阿基米德螺旋面及电阻加载示意图本文设计的天线，其口径尺寸不大于Ф30mm，工作频率为2.5 GHz～6GHz。
由式（2）计算得天线最低工作频率为3.18GHz。
作为验证，在HFSS中对其进行仿真模拟。
采用厚度为0.508mm的Duroid 5880基材，其介电常数为2.2，螺旋线宽度和间距均取0.4mm。
一般地，螺旋线宽和间距相等的自补型阿基米德螺旋面的输入阻抗为125Ω左右，因此仿真模拟时在螺旋面中心处采用125Ω的平衡馈电。
在图2的驻波比和轴向轴比仿真结果表明，该尺寸的普通辐射螺旋面，不能满足2.5GHz～6GHz的工作要求。
（a）驻波比（b）轴向轴比图2 普通螺旋面仿真结果普通辐射螺旋面不能满足指标要求，因此对其进行电阻加载设计。
阿基米德螺旋天线可视为行波天线，电流由中心馈电处逐渐流向外层。
天线上的电流在流过有效辐射区之后并不明显的减小，以致天线结构在终端被截断后，电特性将受到一定的影响。
为了避免此现象的发生，可在终端进行电阻加载，以吸收末端电流，减小终端反射对天线电性能的影响，改善天线的驻波比和轴比等性能，从而有效扩展天线的低端工作频率。
如图1（b）所示，在实际工程设计中，可在普通辐射螺旋面的基础上，取天线的最后半圈进行截断，截断处焊接一定阻值的贴片电阻。
截断剩余的几条金属条带长度及焊接的电阻阻值均可作为设计和优化的参数，但一般来说，现有的贴片电阻的阻·554 ·值是一定的，因此通常将金属条带的长度作为可变的参数进行优化设计。
本文中，将螺旋线的最后半圈分成四段，每段弧长（即两个电阻之间的间距）所对应的角度及每个加载的电阻阻值如表1所示。
表1 末端分段长度对应角度及加载电阻值65 rad50 rad15 rad50 rad33ΩΩΩΩΩ在HFSS中进行仿真计算，得到电阻加载辐射螺旋面的性能结果如图3所示。
（a）驻波比（b）轴向轴比及增益图3 电阻加载螺旋面仿真结果从图3中可见，由于采用末端离散电阻加载设计，天线的驻波比和轴向轴比明显减小，其中驻波比在2.5GHz～6GHz频段内小于1.3，轴向轴比在整个频段内小于2dB。
对比未进行电阻加载的普通螺旋面，其驻波比和轴向轴比性能，尤其是低端频率性能，得到了明显改善。
可见，对螺旋面进行末端离散电阻加载，可有效改善天线的低端频率特性，扩展天线的低端工作频率。
3 平衡器及综合设计从图1中可见，螺旋面是一种平衡结构，而常用的同轴馈线、微带线是非平衡结构，如果直接采用非平衡的同轴线、微带线对螺旋面馈电，就会在同轴线外导体外壁或微带线的地板外侧上形成电流。
该电流在空间中的辐射场会与螺旋面的辐射场叠加，从而影响了原螺旋面的方向图，造成天线方向图的歪头、凹顶等。
其次，自补型螺旋面的输入阻抗为125Ω左右，而同轴线的特性阻抗为50Ω，如果直接将两者连接，由于阻抗的不匹配，电磁波会在连接处产生很大的反射，从而恶化天线的驻波比和增益等性能。
平衡器的设计就是为了解决上述两个问题[3]。
目前常用的宽带平衡器主要有无限巴伦、微带线到双线的转换巴伦和马欠德平衡器三种。
无限巴伦可解决平衡问题，但不能解决阻抗不匹配问题[4]；微带线到双线的转换巴伦可很好的解决宽带阻抗匹配问题，但不能解决宽带平衡问题，且一般来说，其渐变线长度为最低频率波长的一半。
马欠德平衡器可同时解决宽带平衡与宽带匹配的问题，被广泛用作各种平面螺旋天线的平衡器[5]。
马欠德平衡器及其等效电路图如图4所示。
从图4（a）中的等效电路图可见，输入端接电长度为θ1、特性阻抗为Z1的传输线，然后串联电长度为θ2、特性阻抗为Z2的终端开路传输线；并联电长度为θ3、特性阻抗为Z3的终端短路传输线，形成平衡输出。
再经过电长度为θ4、特性阻抗为Z4的传输线进行阻抗变换后，实现对所需阻抗的平衡输出。
一般地，串联开路线和并联短路线的长度为λ0/4。
当频率变化，其长度偏离λ0/4时，串联线和并联线的阻抗可以相互补偿，从而展宽了工作频带。
若选取Z1=Z0，Z2=Z0/4，Z3=4Z0时，上下限工作频率覆盖可达4:1，负载R=Z0。
当负载R≠Z0时，可通过调整开路线和短路线的阻抗值及长度得到所需的阻抗变换比（R/Z[3]0）和频率覆盖范围。
（a）等效电路（b）同轴型（c）微带型图4 马欠德平衡器根据马欠德平衡器的原理，在HFSS中进行微带线型平衡器的建模和仿真设计，模型如图5（a）所示。
仍采用厚度为0.508mm的Duroid 5880基材。
输入端为特性阻抗为50Ω的微带线，在地板开槽对应处后接长度约为λ0/4的开路线，宽度对应于开路线的阻抗；地板中心开槽，槽宽对应于短路线的阻抗；地板在微带线转折对应处以后宽度逐渐减小，最后减小为所需馈电的螺旋线宽。
为了对螺旋天线进行馈电，输出端设置为特性阻抗为125Ω的平衡端口。
通过HFSS仿真，并对开路线宽、开槽宽度、长度等参数进行优化，最后得到单个平衡器和背靠背结构的平衡器仿真结果如图6所示。
（a）单个平衡器（b）背靠背结构图5 微带马欠德平衡器（a）单个平衡器结果（b）背靠背结果图6 微带马欠德平衡器仿真结果从图6中可见，本文设计的微带线型马欠德平衡器在2.5GHz～6GHz的驻波比<2，插入损耗<-1dB，可用作平面螺旋天线的馈电装置。
将该平衡器与前述之电阻加载螺旋面结合，并设置背腔，最终得到平面螺旋天线模型及仿真结果如图7所示。
（a）模型（b）驻波比结果（c）增益结果（d）轴向轴比结果（e）E面方向图（f）H面方向图图7 天线整体模型及综合仿真结果从图7的仿真结果可见，在2.5GHz～6GHz的频段内，天线的驻波比≤2.5，增益≥-15dBi，轴向轴比≤3dB，方向图最大辐射方向为正前向0º方向，·555·无波束歪头和凹顶，主瓣宽度约为60º～90º，满足系统指标要求。
4 结论本文在普通平面阿基米德螺旋面的基础上，采用末端离散电阻加载技术，仿真设计了一种小型平面阿基米德螺旋面，并结合设计的平面马欠德平衡器，所得平面螺旋天线，各项指标均圆满达到设计要求。
电阻加载技术能改善平面螺旋天线的驻波比和轴比等性能，从而扩展了天线的工作频带，提高了天线的实用范围。
参考文献[1] 林昌禄. 天线工程手册 [M]. 北京：电子工业出版社, 2002.[2] H. Nakano, H. Mimaki, J. Yamauchi, and K. Hiroset. A Low Profile Archimedean Antenna [J]. Antenna and Propagation SocietyInternational Symposium , 1993.[3] V. Trifunovic, B. Jokanovic. Review of printed Marchand and double Y baluns: characteristics and application[J]. IEEETransactions on Microwave Theory and Techniques, 1994. 42 (8).[4] 尹应增, 夏静改, 龚书喜, 刘其中. 宽频带微带传输线巴伦的研究[J]. 电波科学学报, 1999. 2.[5] J. Dyson. The Equiangular Spiral Antenna[J]. IRE Transactions on Antennas and Propagation, AP-7, April, 1959.作者简介：龙小专，男，助理工程师，主要研究领域为宽带天线；袁飞，男，工程师，主要研究领域为计算电磁学和宽带天线等。
