变压整流滤波
常用的整流滤波电路
常用的整流滤波电路
改善滤波特性的方法：实行多级滤波。
如：RC–型滤波电路：在电容滤波后再接一级RC滤波电路。
L-C型滤波电路：在电感滤波后面再接一电容。
LC–型滤波电路：在电容滤波后面再接L-C 型滤波电路。
性能及应用场合分别与电容滤波和电感滤波相像。
1.RC–型滤波器
改善滤波特性的方法：实行多级滤波
R愈大，C2愈大，滤波效果愈好。
但R太大，将使直流压降增加。
主要适用于负载电流较小而又要求输出电压脉动很小的场合。
2.L-C 型滤波电路
设uo1的直流重量为U′O，沟通重量的基波的幅值为U′O1m，：3.LC –型滤波电路
明显，LC –型滤波电路输出电压的脉动系数比只有LC滤波时更小，波形更加平滑；由于在输入端接入了电容，因而较只有LC滤波时，提高了输出电压。
滤波效果比LC滤波器更好，但整流二极管中的冲击电流较大。
4.倍压整流电路
利用滤波电容的充放电作用，将多个电容和二极管组合可获得倍数于变压器附边电压的输出电压。
1、二倍压整流电路
u2的正半周时：D1导通，D2截止，抱负状况下，电容C1的电压：u2的负半周时：D2导通，D1截止，抱负状况下，电容C2的电压：输出端的电压：即二倍压电压。
《整流滤波电路》课件
在超过额定负载的条件下测试电路性 能，主要观察电路的保护功能是否正
常工作。
带载测试
在额定负载条件下测试电路性能，主 要观察电路的工作效率、温升和稳定 性。
环境测试
在不同环境温度、湿度和气压条件下 测试电路性能，以评估电路的适应性 和可靠性。
常见故障与排除方法
无输出
检查电源是否正常，元件是否损坏，电路连 接是否正确。
《整流滤波电路》ppt课件
• 整流滤波电路概述 • 整流电路 • 滤波电路 • 整流滤波电路的参数选择与设计 • 整流滤波电路的调试与测试 • 案例分析
01
整流滤波电路概述
整流滤波电路的定义
01
整流滤波电路是一种将交流电转 换为直流电的电子电路，主要由 整流器和滤波器组成。
02
整流器的作用是将交流电转换为 脉动直流电，而滤波器则用于减 小脉动直流电的纹波，使其更接 近平滑的直流电。
特点
输出电压较低，适用于负载电流较大 的情况。
LC滤波电路
工作原理
结合电容和电感滤波的原理，通过LC元件的共振 作用进一步抑制交流成分。
特点
输出电压和电流波形更平滑，适用于高精度和高 质量的电源要求。
应用场景
适用于精密仪器、医疗设备和高级电源设备等。
滤波电路的优缺点
优点
能够减小整流后输出电压的脉动，提高输出电压的平滑度，从而 满足设备对电源的要求。
缺点
由于增加了元件和线路，可能导致电路复杂度增加、成本提高，同 时可能产生额外的能量损耗。
选择依据
根据实际应用需求，综合考虑输出电压、负载电流、成本和电路复 杂度等因素来选择合适的滤波电路。
04
整流滤波电路的参数选择与设计
实验8整流、滤波及稳压电路
整流、滤波及稳压电路
二、实验仪器 1、示波器 2、数字万用表 3、直流毫安表 三、实验内容 1、半波整流电 路：实验电路如 图13-2所示, 用 示波器观察UZ及 UL的波形.并测量 UZ、UD、UL。
图13-2
整流、滤波及稳压电路
三、实验内容 2、桥式整流电路：实验电路如图13-3所示,用示波器观察UZ及UL的 形。ቤተ መጻሕፍቲ ባይዱ测量UZ、UD、UL。
图13-3
整流、滤波及稳压电路
三、实验内容 3、电容滤波电路： 实验电路如图13-4 所示。 (1) 当RL=1K 时，分别将不同的 电容接入电路，用 示波器观察UL波形， 用万用表的电压档 测量UL并记录。 (2)将RL=1K 改为150时，重复 上述实验。
图13-10
电容滤波电路
整流、滤波及稳压电路
整流、滤波及稳压电路
二、实验原理 1、电源变压器的作用是把220V电网电压变换成符合整流电路所需的电 压。 整流电路是利用二极管的单向导电性，将交流电变换成脉动的直流 电。本实验采用单相桥式整流电路。 滤波电路：整流电路输出的电压是脉动的，即含有直流分量，又有 交流分量，经过滤波电路后，可将大部分交流分量滤掉，从而使波形变 得比较平滑的直流电压。本实验采用电容器滤波。 稳压电路：由于整流、滤波电路输出的直流电压稳定性较差，当电 网电压波动或负载变化时输出的电压也随之变化，采用稳压电路后，输 出电压的稳定程度将大为提高。本实验采用并联稳压电路、串联稳压电 路、集成稳压器。
0 与输出电流变化量△Io之比，即 R 0 ΔI0 源 ΔU 0
i
ΔU
。 Ro是稳压电
的另一个重要指标，它表示电源驱动负载的能力接近理想电压源的程 101 ~ 103 度，其值越小越好，一般在 。 （3）最大输出纹波电压是指在输出额定电流时，输出纹波电压的有 效值。纹波越小，表示稳压性能越高，一般在毫伏数量级，经特殊处 理可做到μV数量级。 3、串联型直流稳压电源的组成及电压调节 图13-1是串联型直流稳压电源的基本结构，它包括采样电阻R1、 R2，基准电源Dz，电压比较放大器T1 ，电压调整管T2和滤波电容C1、 C2及各种保护电路等三部分组成。

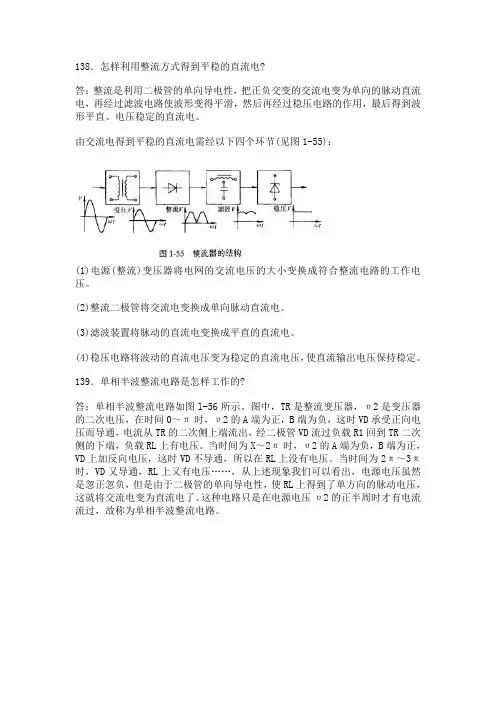

关于整流、滤波、稳压的基础概念
138．怎样利用整流方式得到平稳的直流电?答：整流是利用二极管的单向导电性，把正负交变的交流电变为单向的脉动直流电，再经过滤波电路使波形变得平滑，然后再经过稳压电路的作用，最后得到波形平直、电压稳定的直流电。
由交流电得到平稳的直流电需经以下四个环节(见图1-55)：(1)电源(整流)变压器将电网的交流电压的大小变换成符合整流电路的工作电压。
(2)整流二极管将交流电变换成单向脉动直流电。
(3)滤波装置将脉动的直流电变换成平直的直流电。
(4)稳压电路将波动的直流电压变为稳定的直流电压，使直流输出电压保持稳定。
139．单相半波整流电路是怎样工作的?答：单相半波整流电路如图l-56所示。
图中，TR是整流变压器，υ2是变压器的二次电压，在时间0～π时，υ2的A端为正，B端为负，这时VD承受正向电压而导通，电流从TR的二次侧上端流出，经二极管VD流过负载R1回到TR二次侧的下端，负载RL上有电压。
当时间为X～2π时，υ2的A端为负，B端为正，VD上加反向电压，这时VD不导通，所以在RL上没有电压。
当时间为2π～3π时，VD又导通，RL上又有电压……，从上述现象我们可以看出，电源电压虽然是忽正忽负，但是由于二极管的单向导电性，使RL上得到了单方向的脉动电压，这就将交流电变为直流电了。
这种电路只是在电源电压υ2的正半周时才有电流流过，故称为单相半波整流电路。
140．单相全波整流电路是怎样工作的?答：单相全波整流电路如图1-57所示。
它是由两个半波整流电路组合而成的。
在变压器TR的二次侧具有中心抽头，引出大小相等的两个电压υ2A、υ2B，在时间0～π内，υ2A上端为正，下端为负，υ2A经过VD1、RL、变压器TR的中心抽头构成回路，VD2因加反向电压作用而截止。
在时间π～2π内，υ2B下端为正，上端为负，υ2B经VD2、RL、变压器中心抽头构成回路，VD1因加反向电压而截止。
所以在交变电压的整个周期内，由两个整流器件构成的两个单相半波整流电路轮流导通，从而使负载RI，上得到了单一方向的全波脉动电压。
电工电子技术与技能第3版 第11章 整流、滤波及稳压电路
图 11-10 稳压管稳压电路
【工作原理】 在稳压二极管所组成的稳压电路中，利用稳压管所起 的电流调节作用，通过限流电阻R上电压或电流的变化进行补偿，从而达 到稳压的目的。限流电阻R是必不可少的元件，它即限制稳压管中的电流 ，保证使其正常工作，防止因过热而损坏，又与稳压管相配合达到稳压 的目的。一般情况下，在电路中如果有稳压管存在，就必然有与之匹配 的限流电阻。
图 11-9 常见复式滤波电路
第11章 整流、滤波及稳压电路
11.3 稳压电路
12.3.1 稳压管稳压电路
【电路结构】由稳压二 极管DZ和限流电阻R所组成 的稳压电路是一种最简单直 流稳压电源，如图11-10中 虚线框内所示，其输入电压 UI是整流滤波后的电压，输 出电压UO就是稳压管的稳 定电压UZ，RL是负载电阻。
图11-9b所示为LCπ型滤波电路，这种滤波电路是在电容滤波的基础上再加 一级LC滤波电路构成，使负载输出电压更加平滑。
由于LCπ型滤波电路带有铁芯的电感线圈体积大，价格也高，因此，当负 载电流较小时，常用小电阻R代替电感L，以减小电路的体积和重量。构成如图 11-9c所示的RCπ型滤波电路，只要适当选择R和C2参数，在负载两端可以获得 脉动极小的直流电压。在收音机和录音机中的电源滤波电路中，就经常采用 RCπ型滤波电路。
图11-7 电容滤波电路及波形
ቤተ መጻሕፍቲ ባይዱ
I第0 11章 整流、滤波及稳压电路
【工作原理】 电容滤波是利用电容的充、放电作用，使输出电压趋I0 于
平滑的。如图11-7a所示，当整流电路输出电压ui比电容两端 电压uc高时，电源电流一路经过负载RL ，另一路对电容C快 速充电储能，如图11-7b中曲线ab段。当ui < uc时，电容通过 负载RL放电，且uc的下降速度远小于u2的下降速度，如图116b中曲线bd段， 当下一次出现ui > uc时，电源再次对电容C 快速充电储能，重复上述过程，使负载获得如图11-7b中实线 部分所示平滑的输出电压uo，实现滤波功能。
整流与滤波电路实验报告
整流与滤波电路实验报告整流与滤波电路实验报告一、引言整流与滤波电路是电子电路中常用的两种基本电路。
整流电路用于将交流电信号转换为直流电信号，滤波电路则用于去除电路中的噪声和波动，使电路输出更加稳定。
本实验旨在通过实际操作，深入理解整流与滤波电路的原理和应用。
二、实验目的1. 学习整流电路和滤波电路的基本原理；2. 掌握整流电路和滤波电路的实验操作方法；3. 分析整流电路和滤波电路的性能指标。
三、实验器材和仪器1. 电源：直流电源、交流电源；2. 电阻：可变电阻、固定电阻；3. 电容：可变电容、固定电容；4. 示波器；5. 连接线等。
四、实验原理1. 整流电路原理：整流电路用于将交流电信号转换为直流电信号。
常见的整流电路有半波整流电路和全波整流电路。
半波整流电路仅利用正半周或负半周的信号，而全波整流电路则同时利用正负半周的信号。
2. 滤波电路原理：滤波电路用于去除电路中的噪声和波动，使电路输出更加稳定。
常见的滤波电路有低通滤波电路和高通滤波电路。
低通滤波电路能够通过低频信号，而阻断高频信号；高通滤波电路则相反。
五、实验步骤1. 搭建半波整流电路：将交流电源连接到二极管的正端，将负端接地。
连接一个负载电阻，并通过示波器观察输出波形。
2. 搭建全波整流电路：将交流电源连接到两个二极管的正端，将负端接地。
连接一个负载电阻，并通过示波器观察输出波形。
3. 搭建低通滤波电路：将交流电源连接到一个电容的正极，将负极接地。
连接一个负载电阻，并通过示波器观察输出波形。
4. 搭建高通滤波电路：将交流电源连接到一个电容的负极，将正极接地。
连接一个负载电阻，并通过示波器观察输出波形。
六、实验结果与分析1. 半波整流电路：观察示波器上的波形，可以发现输出信号仅包含正半周的波形。
这是因为二极管在正向导通时，电流可以流过，而在反向截止时，电流无法通过。
2. 全波整流电路：观察示波器上的波形，可以发现输出信号包含正负半周的波形。
电工学II——直流稳压电源(11章)
Uo 2U
4. 电容滤波电路的特点 (2) 流过二极管瞬时电流很大 RLC 越大 Uo越高负载电流的平均值越大 ; 整流管 导电时间越短 iD的峰值电流越大
11.2 滤波器
交流 电压
整流
脉动 直流电压
滤波
直流 电压
滤波电路利用储能元件电容两端的电压(或通过电感中的电 流)不能突变的特性, 达到平滑输出电压波形的目的。
方法：将电容与负载RL并联，或电感与负载RL串联。
L
C
RL
RL
（1）电容滤波器
1. 电路结构（半波整流滤波电路）
3. 工作波形
a + u –
IOM =200mA URWM =50V
例： 有一单相桥式整流滤波电路，已知交流电源频率 f=50Hz， 负载电阻 RL = 200，要求直流输出电压Uo=30V，选择整流 二极管及滤波电容器。
解：2. 选择滤波电容器 取 RLC = 3 T/2 ~
+ u –
+
C RL
+ uo –
1 50 RLC 3 0.03 S 2 已知RL = 50
滤波
有波纹的 直流电压
稳压
直流 电压
（1）稳压管稳压电路
IR + u – R
电流电阻R 限流调压 IO
当电源波动或负载电流的 变化引起Uo变化时(注意Uo
+ + C UI –
Iz
DZ RL
&#Uo Uz Iz IR = (Iz + Io) UR = IR R
项目六：整流、滤波及稳压电路
稳压二极管的主要参数: 1、稳定电压UZ：指稳压管通过额定电流时两端产 生的反向击穿电压值。 2、稳定电流IZ ：指稳压管产生稳定电压时通过 该管的电流值。 3、 动态电阻RZ：指稳压管两端电压变化与电流 变化的比值。该比值随工作电流的不同而改变，一 般是工作电流愈大动态电阻则愈小。 4、额定功耗Pz ：由芯片允许温升决定，其数值为 稳定电压Uz 和允许最大电流Izm 的乘积。 5、反向漏电流IR ：指稳压二极管在规定的反向电 压下产生的漏电流。
CW217--/CW217M--/CW217L-CW317--/CW317M--/CW317L--
4.三端可调负输出集成稳压器，国标型号为CW137--/CW137M--/CW137L-
CW237--/CW237M--CW237L-CW337--/CW337M--/CW337L--
5.三端低压差集成稳压器 6. 大电流三端集成稳压器
基本稳压电路
电路结构：电路是由稳压二极管Vz和电阻R等构成，稳压二极 管Vz是稳定输出电压UL，使UL输出电压受制于稳压二极管Vz的稳 压电压值上。电阻R又称为限流电阻，其作用是限制通过的电流 ，使稳压管Vz的稳定电流IZ不超过最大值，并使输出U0电压趋向 稳定。
工作原理：（1）当电网电压升高时， U1 U2 UL的电压都会跟着升高，并引起稳 压二极管两端的电压UZ增加，使输出电压 UL也增加，根据稳压二极管反向击穿特性， 当反向电压有微小增加时，就会引起反向
整流电路是将交流电转变为具有脉动成分的直 流电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 开关电源中一般都用自耦加隔离变压器 • 隔离变压器能将用电设备和电网隔离开， 提高安全性 • 此外隔离变压器还具有一定抑制各种干扰 的作用,具有滤波性能 • 自耦变压器是自耦合变压器, 自耦式结构比 较简单、成本低，安全性能差
半波整流电路组成
电路结构:
整流原理:
U2正半周，二极管D导通，负载产生正电压UL=U2 U2负半周，二极管D截止，负载无电压UL=0
U1Biblioteka aU2V4 V3
V1 V2
b 2.工作原理
无滤波电容时
I0 + R L C
u0
U0 t RLC 较大时 RLC 适中时 t RLC 较小时
U0
有滤波电容时
3. 参数计算
U 0 1.2U 2
HOME
注意
• 开关电源中前级一般用4.7u,用于滤低频， 二级用0.1u，用于滤高频，4.7uF的电容作 用是减小输出脉动和低频干扰，0.1uF的电 容应该是减小由于负载电流瞬时变化引起 的高频干扰。一般前面那个越大越好，两 个电容值相差大概100倍左右。
参数计算： UL=0.45U2 IL=0.45U2/RL
桥式整流电路组成
+
+
u1 u2
3
4
+
V4
V1
1
+
220V
–
+
V3
2
V2
u RL o
+
由一个变压器，四只二极管，一个负载组成，其中四只二 极管组成电桥电路。
• 全波整流与桥式整流的区别 • 全波整流电路只用两只二极管，就可以实 现全波整流，但需要变压器二次线圈是双 绕组的。也就是要有中心抽头，二极管承 受的最大反向电压要求高 2√2 • 桥式整流电路，需要四只二极管，才可以 实现全波整流，变压器二次线圈单绕组就 可以，二极管承受的最大反向电压只要大 于变压器二次电压的√2倍即可。
二极管承受的最大反向电压： URM=
+
2u 2
4
+
u2
t
t
V4
V1
1
+
u2
+
3
V3
2
V2
uO u RL O
+
小结：
1、输出平均值全波0.9倍，半波0.45倍的交流 有效 2、单相桥式整流电路采用了四只二极管组成。 3、桥式整流中四只二极管每两只轮流工作， 完成了对交流电源的整流作用，输出为全波脉 动电压。若有一只二极管开路损坏,则桥式整流 电路工作在半波整流状态。 4、桥式整流电路输出波形脉动较小，输出电 压高，对二极管的要求较低。 5、在实际应用中要注意二极管不能接反。
单相桥式整流电路的工作原理
+ T
u1 A u2 B D4 D1 D3 D2
u2正半周时 电流通路
+
RL uo
单相桥式整流电路
-
单相桥式整流电路的工作原理
T
u1 1 A u2 B D4 D1 D3 D2
u2负半周时 电流通路
+
RL
u0
+
单相桥式整流电路
_
三、主要参数：
输出电压平均值：Uo=0.9u2 输出电流平均值:Io= Uo/RL =0.9 u2 / RL 流过二极管的平均电流：Iv=IL/2
滤波电路
交流 电压
整流
脉动 直流电压
滤波
直流 电压
滤波电路的结构特点: 电容与负载 RL 并联，或 电感与负载RL串联。 原理：利用储能元件电容两端的电压(或通过电 感中的电流)不能突变的特性, 滤掉整流电 路输出电压中的交流成份，保留其直流成 份，达到平滑输出电压波形的目的。
HOME
滤波电容 1. 电路组成
