三相交流接触器
三相交流接触器的连接图及工作原理
交流接触器 组成结构 示意图
交流接触器
L1 L2 L3
继电器
启动开关
.
停止开关
停止开关弹簧将 簧片紧紧贴在触
点上
设备
交流接触器 启动动作 示意图
交流接触器
继电器
启动开关
.
停止开关
L1 L2 L3
由于按下了 启动开关， 交流电源供 给到继电器 的线圈上， 产生的强磁 场将接触器 触点吸和， 电动设备得 到电源后启
继电器
启动开关
.
停止开关
停止开关在弹簧 反向弹力的推动 下复位，弹簧片 再次接通火线电 路，为下一次按 下启动开关启动 用电设备做好准
备！
ห้องสมุดไป่ตู้
动！
设备
交流接触器 启动动作 示意图
交流接触器
继电器
启动开关
.
停止开关
L1
L2
L3
设备运转后放开 启动开关，在弹 簧的反向弹力作 用下开关恢复原 位，继电器线圈 上的电流也随之 消失。但由于启 动后交流接触器 的辅助簧片同时 也接通了继电器 的辅助供电电路， 保持继电器线圈 的电流不消失， 交流接触器仍然 保持接通状态不
变！
设备
交流接触器 停止动作 示意图
交流接触器
继电器
启动开关
.
停止开关
L1 L2 L3
按下停止开关， 其弹簧片与触点 分离，继电器线 圈上的电流也随 之消失。交流接 触器的簧片组件 在弹簧反向弹力 的推动下与触电 分离，用电设备 得不到电源停止
运转！
设备
交流接触器 启动动作 示意图
交流接触器
L1 L2 L3
交流接触器作用和工作原理
交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。
配合热继电器工作还能对负载设备起到一定的过载保护作用。
因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。
超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。
交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或 380V），一般都标得有。
并且注意接触点是常闭还是常开。
三相2.2kw电机交流接触器和热继电器
一、概述电机交流接触器和热继电器是工业中常用的控制设备，它们在电机和设备的启动、停止和保护过程中起着重要的作用。
本文将围绕三相2.2kw电机，探讨其在工业应用中的交流接触器和热继电器的选择、安装和使用。
二、交流接触器的选择和安装1. 选择在选择交流接触器时，需要考虑电机的额定电流和工作环境温度，以确保交流接触器能够正常工作并具备足够的容量。
对于2.2kw电机，通常选择额定电流为5-7A的交流接触器，以确保其在启动和停止过程中能够可靠地切断或通电。
2. 安装在安装交流接触器时，需注意以下事项：a) 接线端子的正确连接，确保与电机和控制回路的连接正确无误；b) 固定安装，确保交流接触器安装牢固，不会因为振动或外力而移位或脱落；c) 通风散热，确保交流接触器周围空间足够，以保证其正常散热和工作。
三、热继电器的选择和安装1. 选择热继电器是用于保护电机的重要设备，它能够监测电机的工作电流，并在超过设定值时切断电路，从而起到保护电机的作用。
对于3相2.2kw电机，热继电器的选择需要考虑额定电流和过载保护特性，并根据电机的额定电流和工作环境温度确定合适的型号。
2. 安装在安装热继电器时，需注意以下事项：a) 调整过载保护参数，根据电机的额定电流和工作特性进行调整，确保热继电器能够在适当的时间内切断电路；b) 固定安装，同样需要确保热继电器牢固安装，并在安装位置周围留有足够空间，以保证正常散热；c) 接线连接，需要按照热继电器的说明书正确连接控制回路和电机，确保其正常工作。
四、交流接触器和热继电器的联动控制在实际工业应用中，交流接触器和热继电器通常需要进行联动控制，以实现电机的启动、停止和保护。
这需要通过控制回路和逻辑控制来实现，确保在各种工况下电机的安全运行。
五、总结电机交流接触器和热继电器在工业应用中起着重要作用，通过选择合适的型号、正确的安装和联动控制，能够有效保护和控制电机的工作。
在实际使用中，需要严格按照相关规范和说明书进行操作，以确保设备的安全可靠运行。
三项交流接触器原理和详细接线法_概述及解释说明
三项交流接触器原理和详细接线法概述及解释说明1. 引言1.1 概述在电气工程领域中，交流接触器是一种重要的电器元件，它在电路中起着关键的开关控制作用。
通过对电流信号进行处理和控制，交流接触器能够实现对各种设备和电机的启动、停止以及保护功能。
了解交流接触器的原理和详细接线法对于电气工程师和相关行业人员来说至关重要。
1.2 文章结构本文将介绍三项交流接触器的原理和详细接线法。
首先，在引言部分概述了本文的目的和结构。
其次，我们将深入讨论交流接触器原理，包括其定义、作用以及工作原理等方面内容。
然后，详细介绍了不同的接线方法，并提供了两个具体的接线示例供读者参考。
随后，在实验验证与注意事项部分，我们设计了相应实验并给出了实验结果与分析，并阐述了使用交流接触器时需要注意的安全措施。
最后，在结论与展望部分总结了三项交流接触器原理和详细接线法的要点，并对未来发展做出展望。
1.3 目的本文的目的是为读者全面介绍三项交流接触器的原理及其详细接线法，帮助读者了解交流接触器在电路中的作用和应用。
通过阅读本文，读者将能够掌握交流接触器的基本工作原理，并学会正确使用不同的接线方法。
同时，本文还提供了一些示例和实验验证，以帮助读者加深对交流接触器的理解并注意使用中可能遇到的安全问题。
最后，本文也会对三项交流接触器未来发展进行一些展望。
2. 交流接触器原理:2.1 定义和作用:交流接触器是一种电气控制装置，主要用于控制电动机、空调、电磁阀等交流电动设备的启停和保护。
它通过控制主线圈的通断来实现对被控制设备的启停，具有较高的开关能力和可靠性。
2.2 工作原理:交流接触器由主要部件和辅助部件组成。
主要部件包括固定触点、动触点、线圈等。
当线圈被外加一定电压时，会产生磁场，在磁场作用下，动触点会吸合或断开与固定触点之间的连接。
吸合时，主回路通路闭合；断开时，主回路通路打开。
工作原理可以分为两个状态：吸合状态和断开状态。
在吸合状态时，交流接触器中的固定触点与动触点紧密连接，形成良好的导电通路；而在断开状态时，固定触点与动触点分离，打开主回路通路。
三相交流接触器原理图
三相交流接触器原理图三相交流接触器是一种用于控制三相交流电动机的电器装置，它可以实现对电动机的启动、停止和正反转等功能。
在工业生产中，三相交流接触器被广泛应用于各种机械设备和生产线上，起着非常重要的作用。
下面我们将介绍三相交流接触器的原理图及其工作原理。
首先，我们来看一下三相交流接触器的原理图。
三相交流接触器通常由控制电路和主电路两部分组成。
控制电路包括控制电源、控制继电器、按钮开关等元件，用于控制接触器的启动、停止和正反转。
主电路包括主触头、辅助触头、电动机等元件，用于实现电动机的电气连接和控制。
在三相交流接触器的工作过程中，当控制电路通电时，控制继电器吸合，使得主触头闭合，电动机得以通电启动。
当控制电路断电时，控制继电器释放，主触头断开，电动机停止运行。
同时，通过按钮开关的操作，可以实现电动机的正反转。
三相交流接触器的工作原理主要是基于电磁吸合原理。
当控制电路通电时，控制继电器的线圈产生电磁场，吸引铁芯上的铁芯，使得主触头闭合，电动机得以通电。
当控制电路断电时，电磁场消失，铁芯释放，主触头断开，电动机停止运行。
三相交流接触器的原理图设计需要考虑接线的合理性和安全性。
在设计原理图时，需要根据电动机的功率和电压等参数选择合适的接触器型号，同时考虑电路的过载保护和短路保护等功能。
此外，还需要合理布局控制电路和主电路，避免电气连接出现错位或接线错误，确保设备的正常运行和安全使用。
总的来说，三相交流接触器是一种重要的电器装置，它在工业生产中起着至关重要的作用。
通过对三相交流接触器的原理图和工作原理的了解，可以更好地掌握其使用方法和维护技巧，确保设备的正常运行和安全使用。

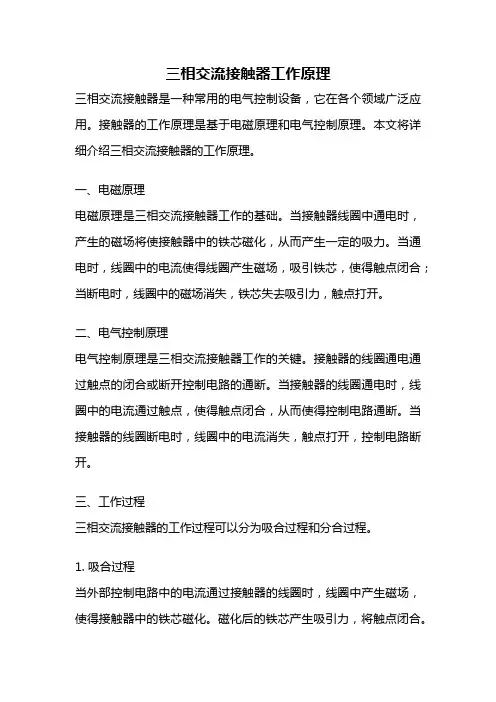

三相交流接触器工作原理
三相交流接触器工作原理三相交流接触器是一种常用的电气控制设备，它在各个领域广泛应用。
接触器的工作原理是基于电磁原理和电气控制原理。
本文将详细介绍三相交流接触器的工作原理。
一、电磁原理电磁原理是三相交流接触器工作的基础。
当接触器线圈中通电时，产生的磁场将使接触器中的铁芯磁化，从而产生一定的吸力。
当通电时，线圈中的电流使得线圈产生磁场，吸引铁芯，使得触点闭合；当断电时，线圈中的磁场消失，铁芯失去吸引力，触点打开。
二、电气控制原理电气控制原理是三相交流接触器工作的关键。
接触器的线圈通电通过触点的闭合或断开控制电路的通断。
当接触器的线圈通电时，线圈中的电流通过触点，使得触点闭合，从而使得控制电路通断。
当接触器的线圈断电时，线圈中的电流消失，触点打开，控制电路断开。
三、工作过程三相交流接触器的工作过程可以分为吸合过程和分合过程。
1. 吸合过程当外部控制电路中的电流通过接触器的线圈时，线圈中产生磁场，使得接触器中的铁芯磁化。
磁化后的铁芯产生吸引力，将触点闭合。
这个过程中，线圈中的电流和触点的闭合状态保持不变。
2. 分合过程当外部控制电路中的电流停止通过接触器的线圈时，线圈中的磁场消失，铁芯失去吸引力，触点打开。
这个过程中，线圈中的电流和触点的打开状态保持不变。
四、保护装置为了保护接触器和外部电路的安全运行，三相交流接触器通常配备了一些保护装置。
1. 过载保护过载保护是接触器的重要保护装置之一。
当外部电路中的电流超过接触器额定电流时，过载保护装置会自动断开接触器，以保护接触器和电路的安全运行。
2. 短路保护短路保护是另一种重要的保护装置。
当外部电路发生短路时，短路保护装置会迅速断开接触器，以防止电流过大造成设备损坏或火灾等危险。
3. 控制电压保护为了保证接触器的正常工作，控制电压保护装置会检测控制电路中的电压是否正常。
当控制电压异常时，保护装置会自动断开接触器，以防止不正常的工作状态。
五、应用领域三相交流接触器广泛应用于电力系统、自动化控制系统、电机控制系统等领域。
交流接触器-百科
交流接触器编辑交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品目录1基本介绍基本组成工作原理使用接法型号划分2基本分类电磁式交流接触器永磁式交流接触器3选用维护选用维护4交流接触器选型交流接触器用于直流的危害5操作使用八小时工作制不间断工作制短时工作制断续周期工作制不同要求分析6节能技术节电标准节电产品分类节电型交流接触器1基本介绍交流接触器，Alternating Current Contactor。
不同型号的适用范围：1、CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。
产品符合GB 14048.4和IEC 60947-4-1等标准。
2、CDC3-9～110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V时额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。
符合标准：GB 14048.4、IEC 60947-4-1。
3、CJX1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。
产品符合GB14048.4和IEC60947-4-1等标准。
4、CDC7系列交流接触器使用于交流50Hz或60Hz，额定工作电压至660V,在AC-3使用类别下额定工作电压380V时?额定工作电流至95A的电力系统中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。
三相交流接触器不吸合
三相交流接触器不吸合三相交流接触器不吸合可谓是电气工程师经常会遇到的一个问题。
在工业生产中，交流接触器是一种经常用于控制电气装置的重要设备。
它通常用于控制大功率的电动机或其他设备，因此，如果出现不吸合的情况，将会给生产带来极大的损失。
在本文中，我们将探讨三相交流接触器不吸合的原因和解决方法。
一、三相交流接触器不吸合的原因1.电源故障当电源电压不足或过高，就会导致交流接触器无法正常工作。
例如，当电源电压小于工作范围的最小值时，交流接触器可能会出现不吸合的情况。
此外，过高的电压也会导致接触器无法正常工作。
这是因为交流接触器的线圈钢芯会在过高电压下饱和，从而无法产生足够的磁场使接触器吸合。
2.接触器故障如果交流接触器的触点磨损或接触不良，则会导致接触器无法吸合。
这是因为磨损或接触不良会导致接触器的电流和磁场减弱，从而无法吸合。
此外，接触器的焊接或接线错误也会导致不吸合。
3.线路故障如果交流接触器的线路出现故障，例如线圈开路或短路，将会导致交流接触器无法吸合。
当线圈开路时，交流接触器无法产生足够的磁场来吸合触点，当线圈短路时则会导致电流过大，从而烧毁线路。
二、三相交流接触器不吸合的解决方法1.检查电源如果出现三相交流接触器不吸合的情况，首先需要检查电源电压是否正常。
如果电源电压低于工作范围的最小值或过高，需要调整电源电压使其在正常范围内。
2.检查接触器如果电源电压正常，接下来需要检查接触器本身。
首先需要检查触点是否磨损，如果磨损需要更换触点。
同时需要检查接触器的接线是否正确，如果接线错误需要重新接线。
如果接触器焊接，需要重新焊接。
3.检查线路如果接触器本身没有问题，需要检查线路。
首先需要检查线圈是否开路或短路，如果有问题需要修理或更换线路。
此外，还需要检查接线端子是否正确连接，如果接线端子松动或者烧损，需要重新固定或更换端子。
综上所述，三相交流接触器不吸合的原因可能是电源故障，接触器故障或者线路故障等多种原因导致的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.选用与运行维护
5)灭弧罩有无松动和损伤情况； 6)辅助触点有无烧损情况； 7)传动部分有无损伤； 8)周围运行环境有无不利运行的因素，如振动过 大、通风不良、尘埃过多等。
6.选用与运行维护
②维护
在电气设备进行维护工作时，应一并对接触器进行 维护工作。 • 1)外部维护： a．清扫外部灰尘； b．检查各紧固件是否松动，特别是导体连接部分， 防止接触松动而发热；
6C180的构成
触头装置：采用常开直动式桥式双断点
6C180的构成
传动装置
桥式整流器 线圈 线圈保护器
6C180的构成
灭弧装置
绝缘栅片 塑料外壳
6C180的拆装的工艺
拆装前
6C180的拆装的工艺
1.用一字螺丝刀拧下灭弧罩的螺丝，取下灭弧罩
6C180的拆装的工艺
2、取下动触头
6C180的拆装的工艺
6.选用与运行维护
• 2)触点系统维护： a．检查动、静触点位置是否对正，三相是否同时闭 合，如有问题应调节触点弹簧； b．检查触点磨损程度，磨损深度不得超过1mm， 触点有烧损，开焊脱落时，须及时更换；轻微烧 损时，一般不影响使用。清理触点时不允许使用 砂纸，应使用整形锉； 。
6.选用与运行维护
1.组装铁心线圈
6C180的组装的工艺
2.组装接触器外壳
6C180的组装的工艺
3.装触头底座与触头Fra bibliotek6C180的拆组的工艺
4.装好灭弧罩
组装完毕
6.选用与运行维护
(1)选用：
主回路触点的额定电流应大于或等于被控设备的 额定电流，控制电动机的接触器还应考虑电动机 的起动电流。为了防止频繁操作的接触器主触点 烧蚀，频繁动作的接触器额定电流可降低使用。
3.结构
• 3.3灭弧罩采用高强度耐弧塑料制成，罩内设有隔 弧栅片，利用短弧灭弧原理加强灭弧能力。6C180 型接触器的灭弧室与触头支持之间设有机械锁装 置，当灭弧罩取下后，其联锁装置会将触头支持 销件，此时即使有人操作，触头系统也不会动作 ，因此能可靠保证维修人员的安全。在控制线圈 引线边有一红色的指示器，指示接触器的闭合或 断开。
2.作用与原理
• 2.2原理
线圈通电后，铁芯中产生磁通及电磁吸力。
电磁吸力克服弹簧反力使得衔铁吸合，带动触点机 构动作，常闭触点打开，常开触点闭合，互锁或接 通线路。 线圈失电或线圈两端电压显著降低时，电磁吸力小 于弹簧反力，使得衔铁释放，触点机构复位，断开 线路或解除互锁。
3.结构
6C180三相交流接触器
xxxx班：xxx
目录
1. 型号及含义
2.作用与原理 3.结构 4. 技术参数及特点
5.拆装工艺 6.选用与运行维护
1. 型号及含义
6C180的含义：
6----序号 C----接触器
180----主触头额定电流（A）
2.作用与原理
• 2.1作用
6C系列三相交流接触器在SS4、SS7、SS8型电力机 车的辅助电路中，控制辅助电机等设备。
c测量相间绝缘电阻，阻．值不低于10MΩ； d．检查辅助触点动作是否灵活，触点行程应符合规 定值，检查触点有无松动脱落，发现问题时，应 及时修理或更换
6.选用与运行维护
• 3)铁芯部分维护： a．清扫灰尘，特别是运动部件及铁芯吸合接触面间 b．检查铁芯的紧固情况，铁芯松散会引起运行噪音 加大 c．铁芯短路环有脱落或断裂要及时修复。
3.用内6脚拆下静触头
6C180的拆装的工艺
4.内6脚拆下触头底座
6C180的拆装的工艺
5.用螺丝刀拧下外壳的螺丝
6C180的拆装的工艺
6.取出线圈
6C180的拆装的工艺
拆完整体图
6C180的拆装的工艺
国产交流接触器与6C180的比较
6C180的组装的工艺
开始组装
6C180的组装的工艺
• 3.1结构 （1）触头装置 主触头 采用常开直动式桥式 双断点。包括主触点 和辅助触点。主触点 用于通断主电路，通 常为三对常开触点。 辅助触点用于控制电 路，起电气联锁作用 。
3.结构
• 3.2传动机构 磁系统为E形直动式 ，具有较陡的吸力特 。控制线圈由启动线 圈和保持线圈并联组 成，并串联一个桥式 整流器，是控制电为 交、直两用。
敬请指导！
3.结构
绝缘栅片 绝缘栅 片
塑料外 塑料外壳 壳
图3 灭弧罩
4. 技术参数及特点
表4 6C110型和6C180型技术参数对比
4. 技术参数及特点
表5 几种交流接触器主要技术数据对照
4. 技术参数及特点
• 6C180型交流接触器具有特点： 操作频率高 主触头压力大 抗熔焊性好 耐电弧等特点 应用广，在许多电力机车上，原用的3TB系列、 6C110型都已经改用6C180型。
接触器的电磁线圈额定电压有36V、110V、220V 、380V等，电磁线圈允许在额定电压的80%～ 105%范围内使用。
6.选用与运行维护
(2)运行维护： ①运行中检查项目： 1)通过的负荷电流是否在接触器额定值之内； 2)接触器的分合信号指示是否与电路状态相符； 3)运行声音是否正常，有无因接触不良而发出放 电声； 4)电磁线圈有无过热现象，电磁铁的短路环有无 异常。
