显示屏技术参数

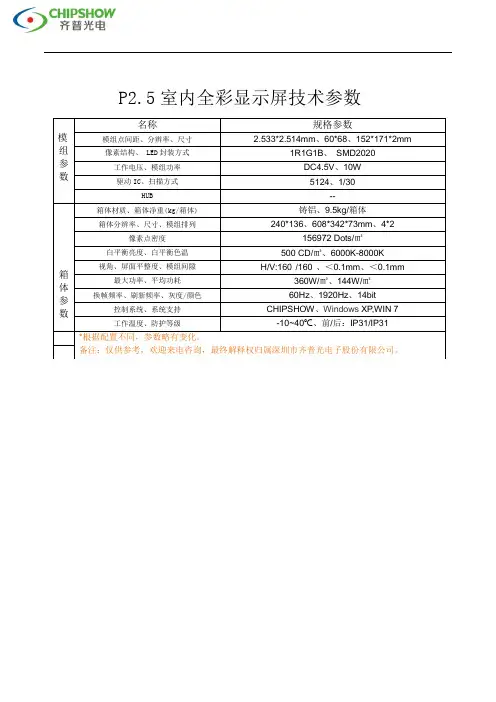

p2.5全彩显示屏参数
P2.5室内全彩显示屏技术参数
模组参数
名称规格参数
模组点间距、分辨率、尺寸 2.533*2.514mm、60*68、152*171*2mm 像素结构、 LED封装方式1R1G1B、SMD2020
工作电压、模组功率DC4.5V、10W
驱动IC、扫描方式5124、1/30
HUB --
箱体参数
箱体材质、箱体净重(kg/箱体) 铸铝、9.5kg/箱体
箱体分辨率、尺寸、模组排列240*136、608*342*73mm、4*2 像素点密度156972 Dots/㎡白平衡亮度、白平衡色温500 CD/㎡、6000K-8000K
视角、屏面平整度、模组间隙H/V:160°/160°、＜0.1mm、＜0.1mm 最大功率、平均功耗360W/㎡、144W/㎡换帧频率、刷新频率、灰度/颜色60Hz、1920Hz、14bit 控制系统、系统支持CHIPSHOW、Windows XP,WIN 7
工作温度、防护等级-10~40℃、前/后：IP31/IP31
*根据配置不同，参数略有变化。
备注：仅供参考，欢迎来电咨询，最终解释权归属深圳市齐普光电子股份有限公司。
大屏显示系统技术参数要求
8、支持外接温度模块;
小计
14.62 平方米
1
台
1
张
3、像素组成：采用SMD表贴金线封装灯管；无面罩设计；
4、维护方式:支持前维护； 5、平整度：P≤0.05mm
14.62
6、亮度≥600cd/ m2；
7、换帧频率：60HZ ;灰度等级：16bit；
8、供电方式：采用通讯级开关电源组合集中供电系统，支持N+1冗余备份和热插拔功能；
9、安装方式：支持前安装、后安装、贴墙安装、吊装等多类型安装应用方式；
3、USB接口控制，可级联多台进行统一控制; 4、带载分辨率：≥1920*1200；
12
5、一路光探测头接口;
61、 、与 支L持EVDG显A示 、屏 DV采I、用H同DM一I常品规牌信；号接口输入；
2、支持1080P@60Hz高清输入，且向下兼容；
3、支持实时输入信号预览回显，回显数量无限制，且可设置回显画面分辨率；
10
配电箱：
2、具备过流、过压、欠压、短路、断路等保护措施；
3、核心部件施耐德或ABB或西门子； 1、使用RS232串口或千兆网口通信;
2、支持用网口级联在接收卡之间或最后;
3、具有定时功能，可以替代定时器和延时器;
11
多功能卡
4、支持配电箱温度检测; 5、支持配电箱湿度检测;
6、支持音频输出;
7、支持接4路光探头实现自动亮度调节;
制更便捷；
11、支持权限管理，不同帐户可设置不同权限，且系统自动记录所有操作行为；
一分二
6
㎡ 张 张 含环路备份 台 个
1：可实时显示高速度、高清晰度、色彩丰富的文字、图像、动态视频
2：支持播放格式AVI/ASF/WMV/RM/RMVB/MOV/SWF/VQF/DAC/MP3PRO/WMA等
大会议室P2全彩色LED显示屏技术参数表
单元板点数 64 点(宽) ×32 点 （高）
显示颜色 单红色
可视角度 水平 60 度垂直 60 度
显示模式 支持 1024×768，800×600，640×480 等
显示方式 与计算机异步显示
扫描频率 ≥100Hz
通讯速率 ≥1MHz
通讯距离 ≤100m（无中继）
工作电压 ~220V+-10%
工作温度 -20℃~70℃
显示方式 与计算机异步显示
扫描频率 ≥100Hz
通讯速率 ≥1MHz
通讯距离 ≤100m（无中继）
工作电压 ~220V+-10%
工作温度 -20℃~70℃
环境湿度 重量
RH10%~90%无结露 ≤20 ㎏/㎡
发光管寿命 驱动方式 帧频
10 万小时以上 1/16 扫描 大于 120 帧/秒，画面稳定、无闪烁
像素密度 44300 点/㎡ 单元板尺寸 304mm(宽) ×152mm（高）
单元板点数 64 点(宽) ×32 点 （高） 显示颜色 单红色
可视角度 显示模式
水平 60 度垂直 60 度 支持 1024×768，800×600，640×480 等
650-780mcd SMD2121
3
纯蓝管芯（1PB）
180-260mcd SMD2121
（3） 屏体技术参数
1
亮度调节 100 级手动/自动
2
显示密度 250000 点/m²
3
亮度
≥1700cd/m²(白平衡时最大亮度)
4
驱动方式 1/16 扫描
5
视角
水平 150 度；垂直 150 度
6
可视距离 5-100 米
大会议室P2全彩色LED显示屏技术参数表
P8户外全彩技术参数
18）有效通讯距离：≤120m（国标超五类双绞线，无中继
≤300m（多模光纤传输），≤10公里（单模光纤传输），
5、软件
LED通用播放软件（MDK）
6、保护技术
1）防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能
9）视频输入/输出方式：八路输入/八路输出
10）控制系统采用：PCTV非线性编辑卡＋DVI显卡＋全彩控制卡＋光纤传输
11）对地漏电：＜2mA
11）平均无故障时间：≥10000小时
12）寿命：10万小时
13）平整度：任意相邻像素间≤0.5mm，模块拼接间隙<1mm
14）均匀性：像素光强、模块亮度均匀
15）电源开关：自动开关

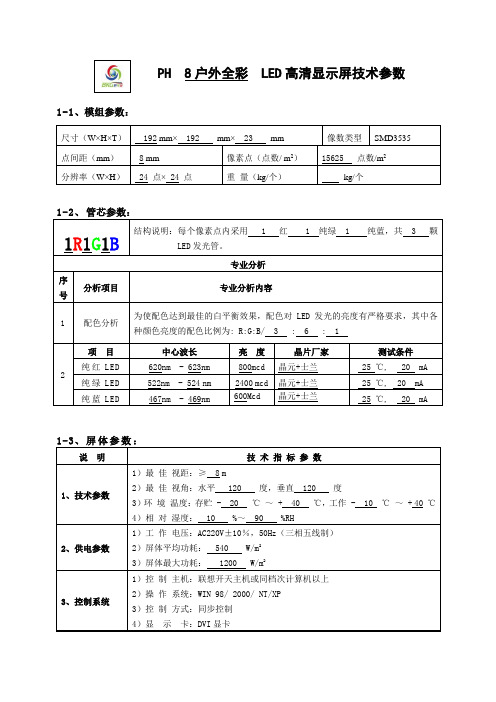

PH8户外全彩LED高清显示屏技术参数
1-1、模组参数：
尺寸（W×H×T）
192mm×192mm×23mm
像数类型
SMD3535
点间距（mm）
8mm
像素点（点数/ m2）
15625点数/m2
分辨率（W×H）
24点×24点
重量（kg/个）
kg/个
1-2、管芯参数：
1R1G1B
结构说明：每个像素点内采用1红1纯绿1纯蓝，共3颗LED发光管。
专业分析
序号
分析项目
专业分析内容
1
配色分析
为使配色达到最佳的白平衡效果，配色对LED发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/3:6:1
2
项目
中心波长
亮度
晶片厂家
测试条件
纯红LED
620nm -623nm
800mcd

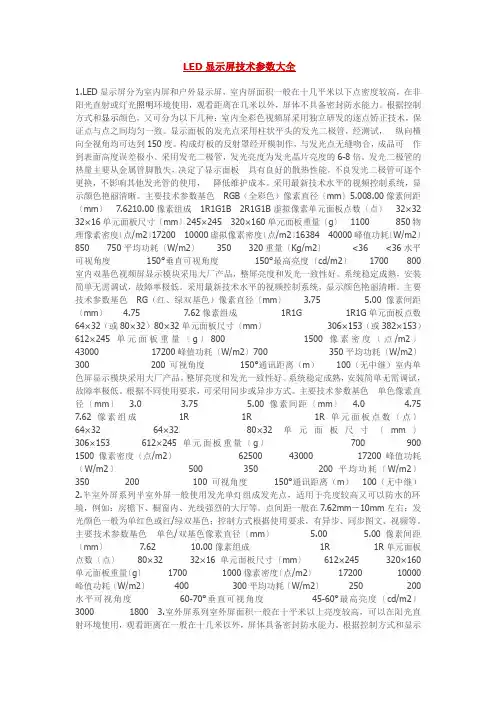

LED显示屏技术参数大全
LED显示屏技术参数大全1.LED显示屏分为室内屏和户外显示屏，室内屏面积一般在十几平米以下点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。
根据控制方式和显示颜色，又可分为以下几种：室内全彩色视频屏采用独立研发的逐点矫正技术，保证点与点之间均匀一致。
显示面板的发光点采用柱状平头的发光二极管，经测试，纵向横向全视角均可达到150度。
构成灯板的反射罩经开模制作，与发光点无缝吻合，成品可作到表面高度误差极小。
采用发光二极管，发光亮度为发光晶片亮度的6-8倍。
发光二极管的热量主要从金属管脚散失，决定了显示面板具有良好的散热性能。
不良发光二极管可逐个更换，不影响其他发光管的使用，降低维护成本。
采用最新技术水平的视频控制系统，显示颜色艳丽清晰。
主要技术参数基色RGB（全彩色）像素直径〔mm〕5.008.00像素间距〔mm〕7.6210.00像素组成1R1G1B2R1G1B虚拟像素单元面板点数〔点〕32×32 32×16单元面板尺寸〔mm〕245×245320×160单元面板重量〔g〕1100850物理像素密度〔点/m2〕1720010000虚拟像素密度〔点/m2〕1638440000峰值功耗〔W/m2〕850750平均功耗〔W/m2〕350320重量〔Kg/m2〕<36<36水平可视角度150°垂直可视角度150°最高亮度〔cd/m2〕1700800室内双基色视频屏显示模块采用大厂产品，整屏亮度和发光一致性好。
系统稳定成熟，安装简单无需调试，故障率极低。
采用最新技术水平的视频控制系统，显示颜色艳丽清晰。
主要技术参数基色RG（红、绿双基色）像素直径〔mm〕 3.75 5.00像素间距〔mm〕 4.757.62像素组成1R1G1R1G单元面板点数64×32（或80×32）80×32单元面板尺寸〔mm〕306×153（或382×153）612×245单元面板重量〔g〕8001500像素密度〔点/m2〕4300017200峰值功耗〔W/m2〕700350平均功耗〔W/m2〕300200可视角度150°通讯距离（m）100（无中继）室内单色屏显示模块采用大厂产品，整屏亮度和发光一致性好。
LED显示屏技术参数及指标
LED显示屏技术参数及指标
2) 单元板
5)．系统功能
本项目根据使用需求，采用图文通讯控制系统。
图文通讯屏控制系统由一块主控制卡组成，该控制系统的技术特点如下：
1、显示屏可用于显示各种字体的中英文文字及时钟。
可播放由任何软件编辑的格式为BMP、格式为TXT的文本文件。
2、由计算机的网络通讯口实现对显示屏的数据发送，显示屏工作期间完全脱离计算机。
3、单卡最大控制范围为双色2560列256行，或者单色2560列512行
4、通讯速率可自行设置。
通讯波特率可在2400、7200、9600、14400、28800、38400、57600中选择，在通讯效果好、距离近的场所，可设置较高的通讯速率，在干扰多或距离远的情况下，可设置较低的通讯速率。
5、兼容RS232或者RS485通讯方式。
采用RS485通讯方式时，通讯距离可达1公里。
6、可以联网构成图文屏网络，一台控制主机可以控制最多到64个图文通讯屏。
7、图文显示效果丰富，设计了多种进入退出方式，有左移、上移、下移、百叶窗、闪烁等方式。
8、自带时钟芯片，可以显示日期和时间。
9、所有移动操作均由硬件与软件结合实现，移动效果平滑。
10、对控制卡上多达4M位的内存芯片采用了掉电保护技术，关闭显示屏后所有数据均不会丢失，打开显示屏的电源，显示屏自行开始正常播放。
室内F3.75双色LED显示屏技术参数
室内F3.75双⾊LED显⽰屏技术参数室内F3.75双基⾊LED显⽰屏技术参数
序号项⽬室内F3.75双基⾊LED显⽰屏技术参数
1 像素间距 4.75mm
2 像素直径直径3.75mm
3 像素晶⽚构成双基⾊：1红、1绿（1R1G）
4 显⽰颜⾊红⾊、绿⾊、黄⾊
5 每平⽶像素点数44321点/㎡
6 驱动⽅式恒压驱动
7 扫描⽅式1/16扫描
8 单元板尺⼨304mm*152mm
9 平均功耗双⾊：300 W/㎡
10 最⼤功耗双⾊：600 W/㎡
11 屏幕重量25kg/㎡
12 单元板解析度64点*32点
13 ⽔平视⾓正负80度
14 屏幕亮度1600cd/ ㎡
15 供电要求220V15% 50Hz
16 灰度级256级灰度
17 显⽰颜⾊65．536种
18 显⽰模式VGA640X480VGA1600X1024
19 屏幕寿命⼤于100，000⼩时
20 扫描速度360HZ
21 换帧速度60Hz
22 相对温度25℃～+60℃
23 相对湿度10%95%RH
24 控制软件专⽤显⽰屏控制软件
25 最佳可视距离正⾯5—30m以内
26 控制⽅式异步控制或同步控制（⾃选）
27 画⾯刷新速度150帧/秒
28 电源保护具有超温、过流、过压等技术
29 操作系统Windows98/Me/2000/Xp
30 ⽂字输⼊多种中、英⽂字体
31 信息编辑可对⽂字修改加⼯。
P86proLED显示屏强力巨彩系统技术参数
•双USB 2.0高速通讯接口，用于电脑调试和主控间任意级联；
•支持亮度和色温调节；
•支持低亮高灰
1
台
3
配电系统
1、配电柜给大屏设备供电需按照标准网络机房供电标准设计安装供电，为考虑峰值电流影响，需考虑分路供电，时序控制。电源供电需考虑二级防雷，设备、保护地分开，整个大屏接地系统需接入大楼接地系统，还应考虑关键信息设备端口防雷措施。
单元板分辨率128*64=8192Dots
输入电压(直流)4.5±0.1V
最大电流≤5.2A
单元板功率≤24W
驱动方式1/32恒流驱动
亮度≥450cd/㎡
亮度均匀性＞0.95
屏幕水平视角≥140度
屏幕垂直视角≥130度
最佳视距≥2.5m
使用环境室内
每平方单元板最大功率≤457W/㎡
配电功率（每平方最大功率÷78%÷85%）≤689W/m2
屏幕水平平整度＜1mm/㎡
屏幕垂直平整度＜1mm/㎡
2.5*6=15
平方米
2
视频处理器
主控是专业级LED显示屏控制设备；具备强大的视频信号接收、拼接和处理能力，最大可接收4096*2160像素的4K数字信号；支持HDMI、DVI、SDI等数字接口，多路信号间无缝切换；支持拼接、广播级缩放，最大支持7画面显示。具备16个千兆网口输出，单机可支持最宽或最高8192像素的LED显示屏。同时具备一系列丰富实用的功能，提供灵活的屏幕控制和高品质的图像显示，可完美应用于高端租赁显示屏和小间距LED显示屏。
★单元板带有数据自动校正功能
控制方式计算机控制，逐点一一对应，视频同步，实时显示
亮度调节256级手动/自动
★为确保产品稳定，及长期使用，防护等级需达到IP50
LED显示屏技术参数
支持多个窗口个数不同的页面按次数或播放时长切换播放，且切换过程平滑无黑帧；
可设置不同的日期和时间播放不同的节目页；
可实现多台异地显示屏同步播放；
支持局域网远程播放
控制计算机
CPU：性能在酷睿I5四核及以上，主频不低于3.4GHz；
内存：不低于4GB；
硬盘：不低于1TB 7200转；
可根据显示屏分辨率对输入图像进行逐点缩放
播放软件
全中文界面，操作灵活简便；
支持多种视频格式、图片、动画、Office文件、文字、时钟、走马灯、天气、计时、温湿度、流媒体、网页、采集卡、摄像头、Rss简讯；
丰富的媒体属性：包括透明、背景颜色、背景图片、透明度、音量、显示比例、出入场特效、特效速度、文字颜色、炫彩效果、字体、风格等；
LED显示屏技术参数
一、采购清单
设备名称
数量
质保期
显示屏屏体
9.22㎡频处理器
1台
编辑播放软件
1套
供电线缆
1套
通讯线缆
支撑钢架
1套
控制主机
1台
配电柜
1个
二、技术要求
设备名称
详细技术指标要求
LED显示屏
★显示尺寸：不小于3.84m*2.4m=9.22㎡；
★像素点间距：不大于1.875mm；
显卡：不小于2G独显；
显示器：不小于21.5寸LCD
配电柜
有效载荷：约20KW；
供电方式：三相五线制；
控制机制：计算机远程控制、定时控制；
输出回路：1路三相32A输出回路；
安全保护：短路、过流、过压、欠压保护
通讯线缆
超五类双绞线约6根，距离约60米，含线管及敷设
液晶显示器的主要技术参数有哪些
液晶显示器的主要技术参数有哪些液晶显示器的主要技术参数有哪些(1)可视角度及广视角技术。
液晶显示器的可视角度左右对称，而上下则不一定对称。
举例来说，当背光源的入射光通过偏光板、液晶及配向膜后，输出光便具备了特定的方向特性，也就是说，大多数从屏幕射出的光具备了垂直方向。
假如从一个非常斜的角度观看一个全白的画面，我们可能会看到黑色或者色彩失真。
一般来说，上下角度要小于或等r左右角度。
如果可视角度为左右80度，表示在位于屏幕法线80度的位置时还白r以清楚地看见屏幕图像。
但是，由于人的视力范围不同，如果没有站在的可视角度内，所看到的颜色和亮度将会有误差。
现在不少厂商就采纳各种广视角技术，以改善液晶显示器的视角特性，目前已得到大规模应用的有如下两种：横向场模式技术，该模式技术又分为平面开关模式(InPlaneSwitchingMode，IPS)禾H边缘场开关模式(FringeFieldSwitchingMode，FFS)、多畴垂直趋向技术(MultidomainVerticalAlignment，MVA)等。
这些技术都能把液晶显示器的可视角度增加到160度，乃至更高。
(2)可视面积与点距。
液晶显示器所标示的尺寸虽然也以屏幕对角线给出，但它与实际可以显示的屏幕范围一致，这一点与CRT 锓示屏有所不同。
例如，一个15．1英寸的液晶显示器约等于17英寸CRT屏幕的可视范围。
液晶显示器的点距实际上就是屏幕上像素的问距。
它的计算方法是：r叮视宽度除以水平像素数，或者可视高度除以垂直像素数而得到。
举例来说，一般14英、j。
LCD的可视面积为285．7mm214．3mm，它的大分辨率为1024768，那么它的点距即为285．7mm／1024=0．279mm或者214．3mm／768=0．279mm。
(3)色度、对比度和亮度。
色度即彩色表现度，与第1章定义相同。
色度也是LCD显示器重要的参数之。
我们知道自然界的任何一种色彩都可以由红、绿、蓝三种基本色合成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏技术参数
1.室内屏系列
室内屏面积一般在十几平米以下,点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。
根据控制方式和显示颜色，又可分为以下几种：
● 室内全彩色视频屏
★ 采用独立研发的逐点矫正技术，保证点与点之间均匀一致。
★ 显示面板的发光点采用柱状平头的发光二极管，经测试，
纵向横向全视角均可达到150度。
★ 构成灯板的反射罩经开模制作，与发光点无缝吻合，成品可
作到表面高度误差极小。
★ 采用发光二极管，发光亮度为发光晶片亮度的6-8倍。
★ 发光二极管的热量主要从金属管脚散失，决定了显示面板
具有良好的散热性能。
★ 不良发光二极管可逐个更换，不影响其他发光管的使用，
降低维护成本。
★ 采用最新技术水平的视频控制系统，显示颜色艳丽清晰。
★ 主要技术参数
● 室内双基色视频屏
★整屏亮度和发光一致性好。
★ 系统稳定成熟，安装简单无需调试，故障率极低。
★ 采用最新技术水平的视频控制系统，显示颜色艳丽清晰。
★ 主要技术参数
● 室内单色屏
★整屏亮度和发光一致性好。
★ 系统稳定成熟，安装简单无需调试，故障率极低。
★ 根据不同使用要求，可采用同步或异步方式。
★ 主要技术参数
2.半室外屏系列
半室外屏一般使用发光单灯组成发光点，适用于亮度较高又可以防水的环境，例如：房檐下、橱窗内、光线强烈的大厅等。
点间距一般在7.62mm －10mm左右；发光颜色一般为单红色或红/绿双基色；控制方式根据使用要求，有异步、同步图文、视频等。
★ 主要技术参数
3.室外屏系列
室外屏面积一般在十平米以上,亮度较高，可以在阳光直射环境使用，观看距离在一般在十几米以外，屏体具备密封防水能力。
根据控制方式和显示颜色，又可分为以下几种：
● 室外全彩色视频屏
★ 显示面板的发光点采用纯色超高亮度的发光二极管，显示
效果真实自然。
★ 灯板为箱体结构，安装方便，外观平整。
★ 采用最新技术水平的视频控制系统，显示颜色艳丽清晰。
★ 主要技术参数
● 室外双基色视频屏
★ 灯板为箱体结构，安装方便，外观平整。
★ 采用最新技术水平的视频控制系统，显示颜色艳丽清晰。
★ 主要技术参数
● 室外单基色视频屏
★ 灯板为箱体结构，安装方便，外观平整。
★ 采用最新技术水平的视频控制系统，显示颜色艳丽清晰。
★ 主要技术参数。
