2019年中考物理试题分类汇编 欧姆定律及应用专题
2019年中考物理真题分类汇编欧姆定律及应用专题1.（2019赤峰，12）某段金属丝两端电压为6V时，通过的电流为0.3A；当该金属丝两端电压降为4V时，通过它的电流为A；当该金属丝两端电压降为0V时，它的电阻为Ω。
2.（2019广安，27）如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L2两端电压为V，灯L1、L2的阻值之比为。
3.(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R ＝Ω．若R两端电压为0，则R＝Ω。
4.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电源电压为V。
5.（2019 青岛，19）如图电路，电源电压 12V 保持不变，定值电阻R1 为10Ω，当滑动变阻器R2 滑片处于某位置时，电流表的示数为 1.6A。
求此时滑动变阻器接入电路的电阻。
6.（2019连云港，12）有一定值电阻，当其两端的电压为9V时，通过它的电流为0.9A，它的电阻是_____Ω；如果它两端的电压为15V，迪过它的电流是_____A。
7.(2019娄底，15)某小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2V时，通过小灯的电流为_____A，此时小灯泡的电阻为_____Ω。
8.（2019福建，16）如图电路，电源电压恒定，R1＝12Ω，R2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A9.（2019毕节，6）已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（）10.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
11（2019淄博，11）如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。
则A. 通过灯泡L1的电流比L2的电流大B. 灯泡L1两端的电压是1VC. 灯泡L1和L2的电阻之比是4∶1D. 若灯泡L2灯丝烧断，电压表示数为零12.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为1:2D．当两电阻串联时，R A和R B两端的电压之比为1:213.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。
14.（2019内江，17）如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡开路（选填“L1”或“L2”）15.（2019海南，9）如图所示是某电子秤内部简化电路。
R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x上压力增大时，随之减小的是（）A. 通过R x的电流B. 通过R0的电流C. R x两端的电压D. R0两端的电压16.（2019昆明，15）如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为R g保持不变：R为热敏电阻，其电阻与温度的关系如图乙所示。
闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。
则当电流计的示数是9mA时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。
17.（2019常德，14）定值电阻R1、R2组成的电路如右图所示，已知R1＞R2。
闭合开关S，通过R1、R2的电流分别记为I1、I2，R1、R2两端的电压分别记为U1、U2下列说法正确的是A．U1 = U2B．U1＞ U2 C．I1＜ I2D．I1＞ I2 18.（2019自贡，13）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V19.（2019宜宾，7）在如图所示的测量电路中，闭合开关S后，电压表V1的示数是2.5V，V2的示数是8V，此时小灯泡L1的电阻为7.5Ω，则关于该测量下列说法中正确的是A．电压表V的示数是6.3VB．电压表V的示数是1.3VC．此时小灯泡L2的电阻小于7.5ΩD．电流表的两个量程（0~0.6A；0〜3A）中应选0〜0.6A20.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。
21. (2019泰州，18）如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω22.（2019宿迁，7）如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V．下列选项符合题意的是（）A.电压表测R2两端电压B.R1、R2组成并联电路C.若开关断开，电压表示数为0D.R1、R2电阻之比2：123.（2019株洲，16）在图示电路中，电源两端电压为U，三个定值电阻R1、R2和R3互不相等，电流表A的示数为I A，已知I A＝．根据该电路和I A的表达式，下列哪两个元件对调位置后，电流表的示数一定不变？（）A．R1和R2B．R2和R3C．R3和R1D．电源和电流表24. (2019衡阳，14)如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。
闭合开关，电流表示数为1A；如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为A . 2A B. 1. 5A C. 1. 2A D. 0. 5A25.. (2019衡阳，18)如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正确反映两个物理量之间关系的图象是26.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
27.（2019长春，17）如图所示，电阻R1的阻值为10Ω．闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V．求：（1）电源两端的电压．（2）通过电阻R1的电流．28.（2019黔东南，23）某同学设计了一个利用如图1所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2是一个压敏电阻，它的阻值随所受液体压力F的变化关系如图2所示，电源电压保持6V不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。
（设海水的密度ρ水＝1.0×103kg/m3，g取10N/kg）（1）当电流表示数为0.2A时，求压敏电阻R2的阻值；（2）如图2所示，当压敏电阻R2的阻值为20Ω时，求此时压敏电阻R2所在深度处的海水压强；（3）若电流的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？29.（2019新疆，23）如图所示电路中，电阻R l的阻值为2 Ω，当开关闭合后，电压表V1的示数为1 V，V2的示数为2 V。
求：（1）电源两端的电压；（2）通过R1的电流和R2的阻值；解：由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压。
（1）串联电路中总电压等于各分电压之和，电源的电压为：U=U1+U2=1V+2V=3V；（2）通过R1的电流：I1=111V 2ΩU R ==0.5A，因串联电路中各处的电流相等，则I2=I1=0.5A；电阻R2的阻值：R2=222V 0.5AUI==4Ω。
答：（1）电源两端的电压为3V；（2）通过R1的电流为0.5A，R2的阻值为4Ω；2019年中考物理试题分类汇编——欧姆定律及应用专题答案1.（2019赤峰，12）某段金属丝两端电压为6V时，通过的电流为0.3A；当该金属丝两端电压降为4V时，通过它的电流为A；当该金属丝两端电压降为0V时，它的电阻为Ω。
【答案】0.2；20。
2.（2019广安，27）如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L2两端电压为V，灯L1、L2的阻值之比为。
【答案】2；2：1。
3.(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R＝Ω．若R两端电压为0，则R＝Ω。
【答案】20；20。
4.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电源电压为V。
【答案】1：2； 4。
5.（2019 青岛，19）如图电路，电源电压 12V 保持不变，定值电阻R1 为10Ω，当滑动变阻器R2 滑片处于某位置时，电流表的示数为 1.6A。
求此时滑动变阻器接入电路的电阻。
【答案】30Ω6.（2019连云港，12）有一定值电阻，当其两端的电压为9V时，通过它的电流为0.9A，它的电阻是_____Ω；如果它两端的电压为15V，迪过它的电流是_____A。
【答案】 (1). 10 (2). 1.57.(2019娄底，15)某小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2V时，通过小灯的电流为_____A，此时小灯泡的电阻为_____Ω。
【答案】0.5；48.（2019福建，16）如图电路，电源电压恒定，R1＝12Ω，R2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A【答案】C。
9.（2019毕节，6）已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（）【答案】D。
10.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
2019年中考物理真题分类汇编全集 动态电路的分析专题(含解析)
专题16 动态电路的分析【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。
电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。
由于涉及到多个物理量的变化，出错率较多。
【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。
2．并联电路的干路总电流等于各支路电流之和。
]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。
2．并联电路中，各支路两端的电压相等，且都等于电源电压值。
【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。
（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。
【母题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【答案】D【解析】AB、由图知，定值电阻R0与热敏电阻并联，根据并联电路中各支路独立工作、互不影响，所以温度变化时，通过R0的电流不变；由题，热敏电阻的阻值是随环境温度的增大而减小的，所以当温度升高时，热敏电阻的阻值减小，由UIR=可知，通过热敏电阻的电流增大。
全国各省市2019年中考物理真题专题分类汇编：专题17 欧姆定律(含解析)
全国各省市2019年中考物理真题专题分类汇编
专题17 欧姆定律
一、选择题
1．（2019·宿迁）如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V。
下列选项符合题意的是（）
A. 电压表测R2两端电压
B. R1、R2组成并联电路
C. 若开关断开，电压表示数为0
D. R1、R2电阻之比2︰1
【答案】D
【解析】
ABD、由图知，开关闭合后，电阻R1、R2串联，电压表并联在R1两端的电压，测量电阻R1两端的电压，其大小U1=2V；电阻R2两端的电压U2=U－U1=3V －2V=1V，
因为两电阻串联，所以由欧姆定律可知I=U1
R1=
U2
R2，
则R1︰R2=U1︰U2=2V︰1V=2︰1；故AB错、D正确；
C、若开关断开，电压表通过电阻R2接在电源上，测量电源电压，示数不为0，故C错。
2．(2019·达州)如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（）
1。

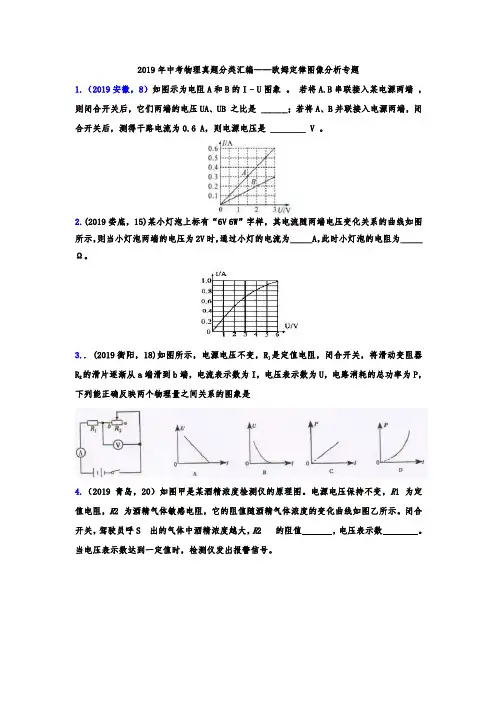

2019年中考物理真题分类汇编——欧姆定律图像分析专题(word版含答案)
2019年中考物理真题分类汇编——欧姆定律图像分析专题1.（2019安徽，8）如图示为电阻A和B的I-U图象。
若将A.B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是______；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是________V。
2.(2019娄底，15)某小灯泡上标有“6V6W”字样，其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2V时，通过小灯的电流为_____A，此时小灯泡的电阻为_____Ω。
是定值电阻，闭合开关，将滑动变阻器3..(2019衡阳，18)如图所示，电源电压不变，R1R的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，2下列能正确反映两个物理量之间关系的图象是4.（2019青岛，20）如图甲是某酒精浓度检测仪的原理图。
电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼S出的气体中酒精浓度越大，R2的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
5.（2019哈尔滨，27）如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A、电源电压为3V，R1阻值为1.8ΩB、电路消耗的最小功率为0.2WC、当Rp总阻值的35接入电路时，它与定值电阻消耗的功率之比为6:5D、当电流为0.4A时，R1与Rp连入电路的阻值之比为1:26.（2019淮安，8）如图（a）所示是电阻甲和乙的I-U图像；（b）、（c）是它们的部分电路连接示意图，下列说法错误的是A.当电阻乙两端电压为2.5V时，它的阻值和甲的阻值相等B.图（b）中，当电压U为3V时，乙的电阻为5Ω。
C.图（c）中，当电压U为2V时，干路总电流为0.6AD.图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小7.(2019益阳，24)测电阻Rx 的电路如图甲所示，电源电压恒定，R 0为定值电阻，部分实验步骤如下：（1）开关闭合前，滑动变阻器R 的滑片P 应该移到（选填“A”或“B”）端；（2）连接好电路，闭合开关，移动滑动变阻器滑片P，某次电流表A2的示数如图乙所示，A2读数为A。

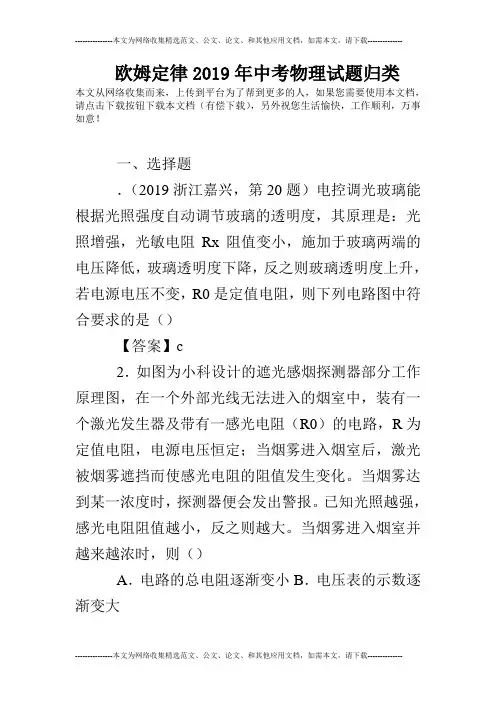

欧姆定律2019年中考物理试题归类
欧姆定律2019年中考物理试题归类本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！一、选择题．（2019浙江嘉兴，第20题）电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升，若电源电压不变，R0是定值电阻，则下列电路图中符合要求的是（）【答案】c2．如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。
当烟雾达到某一浓度时，探测器便会发出警报。
已知光照越强，感光电阻阻值越小，反之则越大。
当烟雾进入烟室并越来越浓时，则（）A．电路的总电阻逐渐变小B．电压表的示数逐渐变大c．电流表的示数逐渐变大D．R消耗的功率逐渐变大【答案】B3．（2019湖南株洲，第18题）如图7所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大c．电流表示数变大、电压表的示数不变D．电流表示数变小、电压表的示数不变【答案】D4．（2019江西，第12题）如图8所示，电源电压保持不变，闭合开关S后，将滑动变阻器R：的滑片P向左滑动，下列说法正确的是A．电流表的示数变小，电压表的示数变大B．电流表的示数变小，电压表的示数不变c．电压表与电压表的示数之和不变D．电压表与电流表的示数之比不变【答案】B5．如图所示的电路中，电源电压恒定，当开关S 闭合时（）表示数变小，A表示数变大表示数变大，A表示数变小表示数不变，A表示数变小表示数不变，A表示数变大【答案】D6．如图9所示是电阻甲和乙的U-I图象，下列说法正确的是A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变c．甲、乙并联在电路中，当电源电压为2V时，电路总电流为D．甲、乙串联在电路中，当电路电流为时，甲的功率为【答案】c7．（2019山东菏泽，第9题）小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（）A.保持变阻器滑片不动B．将变阻器滑片向右移动c．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器。
2019年中考物理试题分类汇编——欧姆定律专题(试题版)
2019年中考物理试题分类汇编——欧姆定律专题一、选择题1.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小2.（2019福建，16）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A3.（2019毕节，6）已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（）4.（2019毕节，8）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大5.（2019湘西州，13）如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大6.（2019菏泽，12）如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变小D．电压表示数变大，电阻R1的电功率变大7.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大二、填空题1.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。

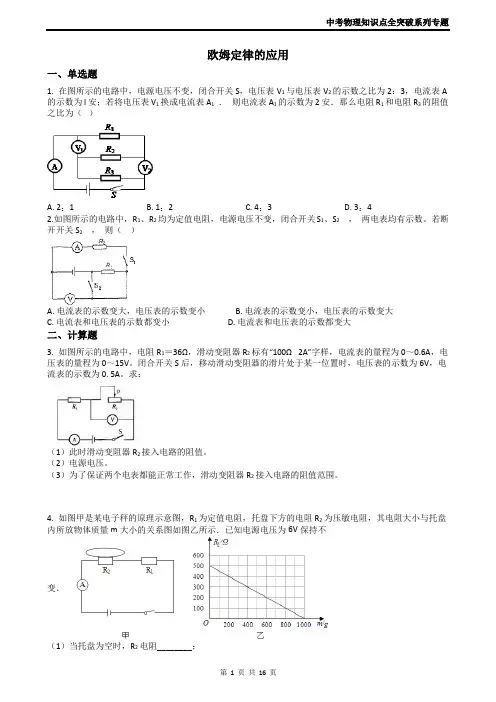

2019中考物理----欧姆定律的应用(含答案解析)
欧姆定律的应用一、单选题1. 在图所示的电路中，电源电压不变，闭合开关S，电压表V1与电压表V2的示数之比为2：3，电流表A 的示数为l安；若将电压表V1换成电流表A1．则电流表A1的示数为2安．那么电阻R1和电阻R3的阻值之比为（）A. 2：1B. 1：2C. 4：3D. 3：42.如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。
若断开开关S2，则（）A. 电流表的示数变大，电压表的示数变小B. 电流表的示数变小，电压表的示数变大C. 电流表和电压表的示数都变小D. 电流表和电压表的示数都变大二、计算题3. 如图所示的电路中，电阻R1＝36Ω，滑动变阻器R2标有“100Ω2A”字样，电流表的量程为0～0.6A，电压表的量程为0～15V。
闭合开关S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为6V，电流表的示数为0. 5A。
求：（1）此时滑动变阻器R2接入电路的阻值。
（2）电源电压。
（3）为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围。
4. 如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．（1）当托盘为空时，R2电阻________；（2）若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；（3）若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．5.如图所示，当S1闭合，S2、S3断开时，电压表示数为3V，电流表示数为0.5A；当S1断开，S2、S3闭合时，电压表示数为4.5V，求R1、R2的阻值。
6.如图所示，已知电源电压为U，三个电源的阻值分别为R1、R2和R3，求：①当S1、S2均断开，电流表和电压表的示数；②当S1、S2均闭合时，电压表和电流表的示数．7. 如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：①电源电压．②滑动变阻器R2的最大阻值．③当S1、S2均闭合，且滑片P在a端时，求电流表的示数．8. 如图所示，电源电压为6V，R1=R2=30Ω，求：（1）当开关S断开时，R2两端的电压；（2）当开关S闭合时，电流表的示数。
2019年中考物理试题分类汇编——欧姆定律专题(word版含答案)
2019年中考物理试题分类汇编一一欧姆定律、选择题1. （2019海南，9）如图所示是某电子秤内部简化电路。
R x 是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x 上压力增大时，随之减小的是（）A.通过R x 的电流 B.通过R o 的电流 C. R x 两端的电压D. R o 两端的电压2. （2019呼和浩特，6）如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的 是A. 同时闭合两个开关，两只灯泡电流是相同的B. 若先闭合S ，再闭合S 2,电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调，闭合S 、3后，则两表都被烧坏D. 若灯L 1被短路，闭合 S 、S 2后，灯L 1不亮，灯L 2亮，电流表损坏3. （2019呼和浩特，8）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示 用电器甲的电流与其两端电压关系图。
下列说法正确的是B.用电器乙电阻随着电流增大而变大，最大值 10QC. 如果把这两个用电器串联接在 6V 的电源上，干路中的电流是 0.43AD. 如果把这两个用电器并联接在4V 的电源上，干路中的电流是0.65A4. （2019河北，9）如图所示，电源电压不变， R 1、R 2为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表。
当只闭合开关 S S 时，a 、b 的指针均明显偏转，将位于中点的滑片 P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（）A.用电器甲电阻不变，大小为A. b 是电流表B.只闭合S 、S 2,移动滑片P ,则a 示数的变化量与 b 示数的变化量的比值可能等于R I +R 2C. 若将b 换成另一种电表，只闭合 S 、3,将滑片P 向右移动，局消耗的功率一定变大 D .若将a 与b 的位置互换，只闭合 S S 2,则a 的示数与b 的示数的比值可能等于 R 25. （2019赤峰，10）如图所示电路，电源电压和小灯泡电阻保持不变。
2019年中考物理试题分类汇编(五)46欧姆定律及应用专题
欧姆定律及应用专题1..(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R＝Ω．若R两端电压为0，则R＝Ω。
2.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电源电压为V。
3.（2019赤峰，12）某段金属丝两端电压为6V时，通过的电流为0.3A；当该金属丝两端电压降为4V时，通过它的电流为A；当该金属丝两端电压降为0V时，它的电阻为Ω。
4.（2019广安，27）如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L2两端电压为V，灯L1、L2的阻值之比为。
5.（2019 青岛，19）如图电路，电源电压 12V 保持不变，定值电阻R1 为10Ω，当滑动变阻器R2 滑片处于某位置时，电流表的示数为 1.6A。
求此时滑动变阻器接入电路的电阻。
6.（2019连云港，12）有一定值电阻，当其两端的电压为9V时，通过它的电流为0.9A，它的电阻是_____Ω；如果它两端的电压为15V，迪过它的电流是_____A。
7.(2019娄底，15)某小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2V时，通过小灯的电流为_____A，此时小灯泡的电阻为_____Ω。
8.（2019福建，16）如图电路，电源电压恒定，R1＝12Ω，R2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A9.（2019毕节，6）已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（）10.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
专题13 欧姆定律(第01期)-2019年中考真题物理试题分类汇编(解析版)
专题13 欧姆定律1．（2019·四川德阳）如图所示的电路，电源电压保持不变，R 为定值电阻。
下列说法正确的是A ．开关闭合前，电压表和电流表均无示数B ．开关闭合后，滑片P 向右移动的过程中，电压表的示数变小C ．开关闭合后，滑片P 向右移动的过程中，R 的功率变大D ．开关闭合后，滑片P 向右移动的过程中，电压表与电流表示数的比值变小【答案】B【解析】由电路图知道，开关闭合前，电路处于开路状态，所以电流表没有示数；但由于电压表的两个接线柱通过变阻器与电源的正负极相连通，所以电压表测量电源电压，即电压表有示数，故A 错误；开关闭合后，定值电阻R 与滑动变阻器串联，电流表A 测电路中的电流，电压表测定值电阻R 两端的电压；滑片P 向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I =U R知道，电路中的电流变小；由U=IR 可知，定值电阻R 两端的电压变小，即电压表的示数变小，故B 正确；由于开关闭合后，定值电阻两端的电压减小，电路中电流减小了，由P=UI 知道，R 的功率变小，故C 错误；由欧姆定律知道，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，故D 错误。
2．（2019·四川绵阳）如图所示，灯泡L 1和L 2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S 由闭合到断开，电路中A ．L 1变亮，电压表示数变小B ．L 1变暗，电流表示数变大C ．L 2亮起来，电压表示数变大D ．L 2亮起来，电流表示数变小【答案】D【解析】开关S 闭合时，L 2被短路不发光，电路中只有L 1，电压表测电源电压，电流测L 1的电流，由于此时L 1电压等于电源电压，电压最大，则此时L 1亮度最亮，电路中电阻只有L 1的灯丝电阻，电流表示数最大。
当断开S 时，L 1与L 2串联，两灯都发光，电压表测L 1两端电压，此时电源电压被分成两份，所以电压表示数变小，即L 1两端电压变小，则L 1亮度变暗；由于多增加L 2串联，电路中总电阻变大，所以电流表示数变小。
2019年中考物理试题分项版解析汇编(第01期)专题13 欧姆定律(含解析)
专题13 欧姆定律一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。
2．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。
此电路的故障可能是（）A. 灯 L1短路B. 灯 L2短路C. 灯 L1断路D. 开关 S 接触不良【来源】2018年山东省泰安市中考物理试题【答案】C故选C。
3．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S后，滑片P由b 端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。
