2018-2019学年度人教版物理九年级单元检测卷 第十九章 生活用电
2018-2019学年上学期九年级物理单元测试卷（七）
考试内容：第十九章家庭电路
命题人：阮各土审核人：黄坤绍命制时间：2018-9-13
一、选择题(每小题3分，共30分)
1．关于家庭电路和安全用电，下列说法正确的是( )
A．保险丝必须装在零线上
B．使用电冰箱时，金属外壳必须接地
C．当保险丝熔断后，可以用铜丝代替
D．发现有人触电后，应立即用手把他拉开
2．下列关于安全用电的说法不正确的是( )
A．控制灯泡的开关要与火线相接
B．雷雨天不能躲在大树下避雨
C．输电线进户后首先接到总开关上，后面依次是电能表、保险装置
D．发现有人触电时应首先立即切断电源
3．傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是( )
A．小明卧室的照明电路发生了断路
B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大
D．可能是进户线断了
4．下列符合家庭电路用电安全原则的是( )
5．如图是某家庭电路的一部分，下列说法正确的是( )
A．电冰箱接入三孔插座后电灯与电冰箱是串联的
B．断开开关S时，站在地上的人接触A点或B点都不会触电
C．若在图中甲、乙两处分别装电灯或开关，则开关装在甲处或乙处都可以
D．若闭合开关S时，电灯不亮，保险丝未烧断，则可能是电灯断路
6．关于家庭电路与安全用电的基本常识，下列说法中正确的是( )
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．可用钢丝替代保险丝
C．不要同时使用多个大功率用电器
D．洗衣机的外壳可以不用接地
7．家庭电路中，空气开关的主要作用是( )
A．可以节省电能
B．当电路中电流过大时，自动切断电路
C．保持电路电压不变
D．保证用电器电功率不变
8．如图所示为家庭电路中常见的螺口灯泡和拉线开关，要求开关控制灯泡，符合连接要求的是( )
9．家用漏电保护器的工作原理是：漏电保护器中有一特殊装置(在图中虚线框内，未画出)，通过漏电保护器中的火线与零线的电流不相等时，便会切断电源，起到保护作用，漏电保护器中还有试验电路，由一只电阻R与开关S组成，闭合开关S就能模拟漏电情形，请据此工作原理，判断下列电路的连接符合要求的是( )
10．如图是一刚装好的家庭电路，在未安装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光。
则下列判断正确的是(四只灯泡的额定电压均为220 V)( )
A．灯泡L1所在支路正常
B．灯泡L2所在支路正常
C．灯泡L3所在支路正常
D．装好保险丝，闭合所有开关后，灯泡都能正常发光
第Ⅱ卷(非选择题共70分)
二、填空作图题(每空2分，作图题每题5分，共54分)
11．周末，小明在家看电视时感到口渴，于是他想用“热得快”烧水，结果刚刚把“热得快”的插头插入插座，电视机就立即停止工作，小明去检查了一下保险丝，发现保险丝熔断了，造成这种现象的故障可能是________(选填“插座”或“插头”)短路。
于是他请电工师傅检修后，将空气开关复位，只让“热得快”单独工作，家里标有“2 500 r/(kW·h)”电能表的转盘300 s内转了250转，“热得快”的功率为________W。
12．家庭电路触电事故都是人体直接或间接接触________线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与________相连，不致对人体造成伤害。
13．如图是家庭电路的组成示意图。
请你完成下列填空题：
(1)人体的安全电压不高于________V；
(2)正确捏住试电笔，且使笔尖插入图中插座A的________(选填“左”或“右”)孔，可以观察到氖管发光。
14．某家庭电路中，空调两端的电压为________V，它与电视机是________(选填“串联”或“并联”)连接的，若它的额定功率为1 500 W，正常工作4 h，耗电________kW·h。
15．家庭电路中电流过大时，会引起家庭电路中的保险丝熔断，其原因有：短路和__________________________________________
____________________________________________________。
电流过大时，保险丝会自动熔断，这要求
保险丝的熔点应较________(选填“低”或“高”)，保险丝的电阻应较________(选填“大”或“小”)。
16.如图所示的家庭电路中，火线与零线间的电压为________V。
电路中的两个插座连接方式是______联。
电路中有一处连接错误，这个错误是_________________________________________。
17．家庭电路中的空气开关跳闸了，以下原因中不可能的是________。
A．使用的用电器总功率太大了
B．插座中的两根导线相碰
C．拉线开关中两根导线的线头相碰
D．空气开关允许流过的电流太小
理由：____________________________________________。
18．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
19．如图是家庭常用的一个插线板的示意图。
在使用中会发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供
工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据上述现象，请在图中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
20．根据安全用电原则，将图中开关、两只“220 V 40 W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
21．如图所示，某房间(图乙)内有两盏电灯L1和L2，各由安装在墙壁上的两个开关S1和S2对应控制着，请在图甲中将它们的连接方法画出来。
三、简答题(共10分)
22．阅读短文，回答问题。
漏电保护断路器
电给我们带来便利的同时也带来安全隐患。
根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器(俗称“空气开关”)外，还必须安装如图甲所示的漏电保护断路器(俗称“漏电保护器”)，它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等。
如果电路中某处发生漏电(漏电是指电流从墙体、人体、接地线或其他路径流向地面)，即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。
排除漏电故障后，重新合闸即可恢复供电。
为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
(1)漏电保护断路器实质上就是一个________(选填“电源”“用电器”或“开关”)。
(2)家庭电路中电流过大的原因有________(只需答一个原因)，当家庭电路中电流过大时，漏电保护断路器________(选填“能”或“不能”)自动切断电路。
(3)如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为________。
(4)站在地面上的人不小心接触了火线，如图丙所示，该人体的电阻为3 000 Ω，人与地面、电线等的接触电阻为2 500 Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器________(选填“能”或“不能”)及时断开电路。
四、计算题(共6分)
23．试电笔中有一个高阻值的电阻，这样可使试电笔测家庭电路(家庭电路的电压为220 V)的火线时，加在人体身上的电压在安全电压(36 V)以内。
若试电笔氖管发光时的电流为
0.2 mA。
则：
(1)试电笔中的高阻值电阻与氖管是________(选填“串联”或“并联”)。
(2)试电笔中的高阻值电阻的电阻不应小于多少？(不计氖管电阻)
参考答案
1．B 2.C 3.A 4.C 5.D 6.C 7.B 8.C 9.D 10.A 11.插头 1 200 12.火大地13.(1)36 (2)右
14．220 并联 6 15.用电器总功率过大低大
16．220 并灯泡顶端的金属点直接连接了火线，而螺旋套也连接了火线
17．C 拉线开关中两根导线的线头相碰，是将火线接通，使电路工作，不会造成电流过大
18．图略19.图略20.图略21.图略
22．(1)开关(2)短路不能(3)I1＝I2＋I3(4)能
23．(1)串联(2)9.2×105Ω。

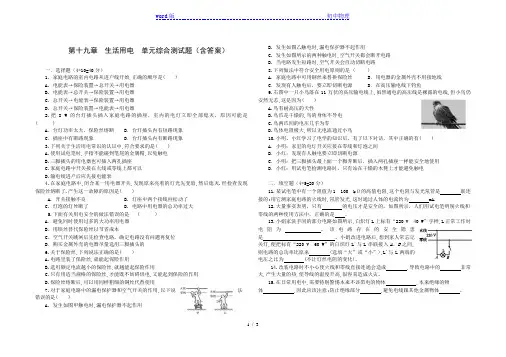

人教版九年级物理 全册 第十九章 生活用电 单元综合测试(含答案)
第十九章生活用电单元综合测试题（含答案）一．选择题（4*10=40分）1. 家庭电路的室内电路从进户线开始,正确的顺序是( )A. 电能表→保险装置→总开关→用电器B. 电能表→总开关→保险装置→用电器C. 总开关→电能表→保险装置→用电器D. 总开关→保险装置→电能表→用电器2.把8 W的台灯插头插入家庭电路的插座，室内的电灯立即全部熄灭，原因可能是( )A．台灯功率太大，保险丝熔断 B．台灯插头内有短路现象C．插座中有断路现象 D．台灯插头内有断路现象3.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表4.在家庭电路中,闭合某一用电器开关,发现原来亮着的灯光先变暗,然后熄灭.经检查发现保险丝熔断了.产生这一故障的原因是( )A. 开关接触不良B. 灯座中两个接线柱松动了C. 灯泡的灯丝断了D. 电路中用电器的总功率过大5.下面有关用电安全的做法错误的是 ( )A．避免同时使用过多的大功率用电器B．用铁丝替代保险丝以节省成本C．空气开关跳闸后先检查电路，确定电路没有问题再复位D．购买金属外壳的电器尽量选用三脚插头的6.关于保险丝,下列说法正确的是()A.电路里装了保险丝,就能起保险作用B.选用额定电流越小的保险丝,就越能起保险作用C.只有用适当规格的保险丝,才能既不妨碍供电,又能起到保险的作用D.保险丝熔断后,可以用同样粗细的铜丝代替使用7.对于家庭电路中的漏电保护器和空气开关的作用,以下说法错误的是( )A. 发生如图甲触电时,漏电保护器不起作用B. 发生如图乙触电时,漏电保护器不起作用C. 发生如图所示的两种触电时,空气开关都会断开电路D. 当电路发生短路时,空气开关会自动切断电路8.下列做法中符合安全用电原则的是 ( )A．家庭电路中可用钢丝来替换保险丝 B．用电器的金属外壳不用接地线C．发现有人触电后，要立即切断电源 D．在高压输电线下钓鱼9.右图中一只小鸟落在11万伏的高压输电线上,虽然通电的高压线是裸露的电线,但小鸟仍安然无恙,这是因为()A.鸟有耐高压的天性B.鸟爪是干燥的,鸟的身体不导电C.鸟两爪间的电压几乎为零D.鸟体电阻极大,所以无电流通过小鸟10.小明、小红学习了电学的知识后，有了以下对话，其中正确的有( )A．小明：家里的电灯开关应接在零线和灯泡之间B．小红：发现有人触电要立即切断电源C．小明：把三脚插头最上面一个脚弄断后，插入两孔插座一样能安全地使用D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能避免触电二．填空题（4*5=20分）11.某试电笔中有一个阻值为1 100 kΩ的高值电阻,这个电阻与发光氖管是联连接的;用它测家庭电路的火线时,氖管发光,这时通过人体的电流约为mA.12.大量事实表明，只有的电压才是安全的。

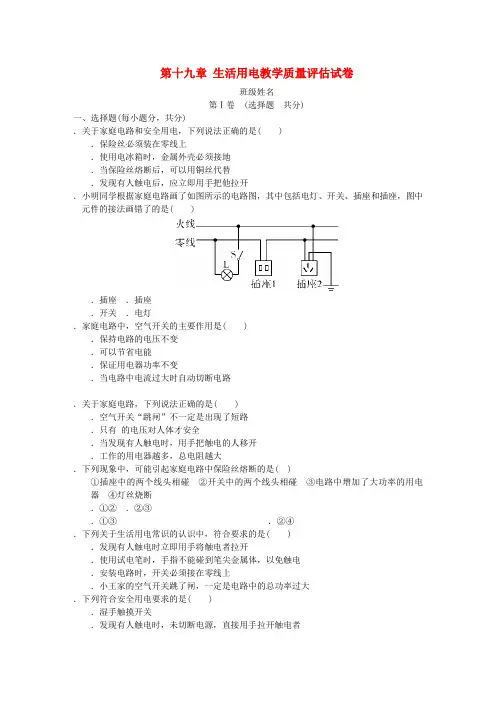

2018年九年级物理全册第十九章生活用电教学质量评估试卷(新版)新人教版
第十九章生活用电教学质量评估试卷班级姓名第Ⅰ卷(选择题共分)一、选择题(每小题分，共分)．关于家庭电路和安全用电，下列说法正确的是( )．保险丝必须装在零线上．使用电冰箱时，金属外壳必须接地．当保险丝熔断后，可以用铜丝代替．发现有人触电后，应立即用手把他拉开．小明同学根据家庭电路画了如图所示的电路图，其中包括电灯、开关、插座和插座，图中元件的接法画错了的是( )．插座．插座．开关．电灯．家庭电路中，空气开关的主要作用是( )．保持电路的电压不变．可以节省电能．保证用电器功率不变．当电路中电流过大时自动切断电路．关于家庭电路，下列说法正确的是( )．空气开关“跳闸”不一定是出现了短路．只有的电压对人体才安全．当发现有人触电时，用手把触电的人移开．工作的用电器越多，总电阻越大．下列现象中，可能引起家庭电路中保险丝熔断的是( )①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断．①② ．②③．①③．②④．下列关于生活用电常识的认识中，符合要求的是( )．发现有人触电时立即用手将触电者拉开．使用试电笔时，手指不能碰到笔尖金属体，以免触电．安装电路时，开关必须接在零线上．小王家的空气开关跳了闸，一定是电路中的总功率过大．下列符合安全用电要求的是( )．湿手触摸开关．发现有人触电时，未切断电源，直接用手拉开触电者．有金属外壳的用电器使用三孔插座．随意搬动亮着的台灯或工作中的电扇．如图所示，为家庭电路中常见的螺口灯泡和拉线开关，要求开关控制灯泡，符合连接要求的是 ( )．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。
关于安全用电，下列做法正确的是 ( )．为了清洁卫生，应经常用湿布擦拭正在工作的台灯．为了不影响工作，更换灯泡或维修电路时可以不断开电源．发现有人触电时，应先切断电源，再把人拉开．一个多孔插线板可以同时使用多个大功率用电器．物理知识的应用，体现在生活中的方方面面。
2019人教版九年级物理第19章 生活用电单元测试(含解析)
2019人教版九年级物理第19章生活用电单元测试（含解析）一、选择题2．有关测电笔的使用，下列说法正确的是A．氖管发光时测电笔接触的是零线4．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是A．B．C．D．6．如图是人们在生活用电中的几种做法，其中正确的是．试电笔的握法．带金属外壳的用电器使用合格的三孔插座．多个大功率用电器同时使用一个插座．使用绝缘皮破损的导线8．某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬9．小明同学发现，每当晚上将标有220V 1500W的热得快接入电路时，房内的灯泡就会变暗，他先后做了如下猜10．小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是11．小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b 点不发光．请你帮他分析发生的故障是14．如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则A．人不会触电，因为没有电流通过人体15．今年5月12日是我国第4个防灾减灾日，我市各学校开展了形式多样的教育活动．某中学举办了关于家庭用16．如图甲所示为一个“一开三孔”开关，它连入电路如图乙所示．下列说法正确的是A．灯和插座是串联的B．灯和插座是并联的17．如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有两处故障，则下列判断正确的是18．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定二、填空题19．如图所示是家庭电路的一部分，其中_________是火线，AB两根电线之间的电压是_________V．20．家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装_________；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该_________．21．小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在_________处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的_________段发生_________故障．22．小刚家买了一套洗衣机，他发现洗衣机用的三角插头如图甲所示，其铭牌上标有“10A 250V”字样．其中“10A”表示_________．电源线插头的三个脚如图乙所示，脚E是把洗衣机的外壳与_________相连接，而且脚E 稍长一些可保证在插入插座和拔出插座时更安全，原因是_________．23．如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是_________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_________插脚接火线．三、作图题24．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．25．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．参考答案与试题解析一、选择题2．有关测电笔的使用，下列说法正确的是4．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是．B．C．D．应用题；压轴题．家庭电路中的灯与控制它的开关是串联的，灯与插座是并联的；使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故；增加大功率用电器时，根据公式I=可知，电路中的电流会变大，因此需要更换干路中的导线和保险丝．电路中电流过大的原因有两个：一是短路；二是用电器的总功率过大．解：A、灯与控制它的开关是串联的，与插座是并联的．故A错误；．试电笔的握法．带金属外壳的用电器使用合格的三孔插座．多个大功率用电器同时使用一个插座．使用绝缘皮破损的导线8．某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬9．小明同学发现，每当晚上将标有220V 1500W的热得快接入电路时，房内的灯泡就会变暗，他先后做了如下猜10．小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是A．“跳闸”的原因是接线板中的电路发生了断路11．小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b 点不发光．请你帮他分析发生的故障是短路，另一个是用电器总功率过大．解：A、根据P=UI可得：I=，家庭电路中的电压是一定的，U=220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断；B、拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断；C、如果保险丝的熔断电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断；D、插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝．故选B．解决本题的关键是要知道保险丝是怎样来保护家庭电路的，并结合各种情况分析电路中电流大小的变化．14．如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则15．今年5月12日是我国第4个防灾减灾日，我市各学校开展了形式多样的教育活动．某中学举办了关于家庭用16．如图甲所示为一个“一开三孔”开关，它连入电路如图乙所示．下列说法正确的是17．如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有两处故障，则下列判断正确的是18．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定A．L灯头接线处断路B．L灯头接线处短路二、填空题19．如图所示是家庭电路的一部分，其中A是火线，AB两根电线之间的电压是220V．20．家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装空气开关；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该接地．21．小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在B处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的gf段发生断路故障．22．小刚家买了一套洗衣机，他发现洗衣机用的三角插头如图甲所示，其铭牌上标有“10A 250V”字样．其中“10A”表示允许通过的最大电流为10A．电源线插头的三个脚如图乙所示，脚E是把洗衣机的外壳与大地相连接，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是三脚插头插入插座时外壳先接地线，拔出插座时外壳后脱离地线．23．如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是火线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线．三、作图题24．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．对于三孔插座的接线方法是要求“左零右火上接地”．解：由分析知：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：本题考查了声、光控灯和三孔插座的接线方法．接地线是为了把有金属外壳的用电器的外壳接地．25．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．干路开关控制所有的用电器．并联电路各用电器之间互不影响，串联电路的用电器互相影响．解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电．说明灯泡和插座之间是并联的．开关接在灯泡、插座和火线之间控制火线使用更安全．故答案为：根据用电器之间是否相互影响是判断用电器串联和并联的方法之一．。
人教版九年级全册《第十九章 生活用电》物理单元测试卷及答案详解
人教版九年级全册《第19章生活用电》单元测试卷（2）一.选择题（每小题3分，共36分）1．（3分）在家庭电路中，从进户线起连接顺序正确的是（）A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座2．（3分）如图所示，符合安全用电常识的是（）A．用湿毛巾擦灯泡B．电冰箱外壳接地C．电线上晾衣服D．用铁棒将电线挑开3．（3分）以下涉及家庭电路中的一些做法，符合要求的是（）A．电冰箱和照明电灯是以串联方式接入电路的B．控制家用电器的开关必须安装在火线上C．使用测电笔时，手应与笔尖金属电极接触D．电路中应尽可能选择粗的熔丝4．（3分）图中符合家庭用电安全要求的是（）A．允许最大电流6A的插座连接多个用电器B．这样用试电笔接触火线C．电冰箱用这样的插座和插头D．按这样的电路图连接插座和电灯5．（3分）亮亮同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，造成这一现象的原因可能是（）A．台灯的灯丝断了B．台灯的灯座短路C．该插座原来已短路D．台灯的插头断路6．（3分）小阳闭合开关后，发现电灯不亮，他用试电笔测试如图所示的a．b．c．d四点，只有d点发光，那么可能发生的故障是（）A．c、d之间某处断路B．电灯灯丝断了C．a、b之间某处断路D．开关处短路7．（3分）家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）A．当电压过高时自动切断电路B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路D．当电路中电流过大时自动切断电路8．（3分）下列做法，可能造成触电事故的是（）A．使用试电笔辨别火线或零线时，手接触笔尾金属体B．切断电源后，进行电路维修C．家用电器失火，立即用水扑灭D．放风筝时，远离高压电线9．（3分）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。

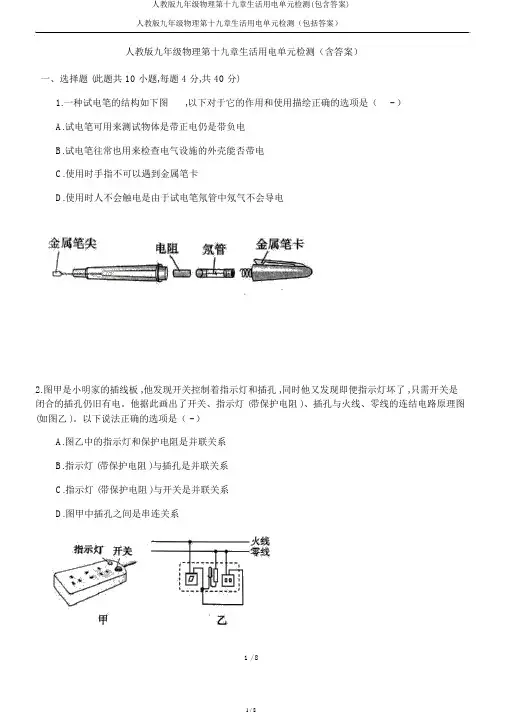

人教版九年级物理第十九章生活用电单元检测(包含答案)
人教版九年级物理第十九章生活用电单元检测（包括答案）人教版九年级物理第十九章生活用电单元检测（含答案）一、选择题 (此题共 10 小题,每题 4 分,共 40 分)1.一种试电笔的结构如下图,以下对于它的作用和使用描绘正确的选项是（-）A.试电笔可用来测试物体是带正电仍是带负电B.试电笔往常也用来检查电气设施的外壳能否带电C.使用时手指不可以遇到金属笔卡D.使用时人不会触电是由于试电笔氖管中氖气不会导电2.图甲是小明家的插线板 ,他发现开关控制着指示灯和插孔 ,同时他又发现即便指示灯坏了 ,只需开关是闭合的插孔仍旧有电。
他据此画出了开关、指示灯 (带保护电阻 )、插孔与火线、零线的连结电路原理图(如图乙 )。
以下说法正确的选项是（ - ）A.图乙中的指示灯和保护电阻是并联关系B.指示灯 (带保护电阻 )与插孔是并联关系C.指示灯 (带保护电阻 )与开关是并联关系D.图甲中插孔之间是串连关系3.如下图 ,是家庭电路的部分电路连结表示图,此中接线错误的选项是（ -）A.三孔插座B.两孔插座C.开关D.电灯4.图是用电热水壶烧水的情形,以下说法正确的是（-）A.乙图中标有“ PE”的导线插头应当接甲图中标有“2”的插孔B.使用了标有“ PE"的导线 ,即便壶壳带电 ,人接触它也无触电危险C.假如熔断器中的保险丝熔断,能够用铜丝或铁丝代替D.在“高峰”上烧水时 ,96℃就沸腾了 ,说明水的沸点随气压的高升而降低5.图中连接或做法切合安全用电原则的（-）6.对于家庭电路和安全用电,以下说法正确的选项是（ -）A全部家用电器的外壳都需要接地B.家庭电路中各个用电器都是串连的C.使用试电笔判断哪条导线是火线时,手要按住笔尾金属体D.若空气开关“跳闸” ,必定是电路中出现了短路7.家里一盏电灯忽然熄灭 ,用试电笔 (别名“测电笔” )分别测试电路中的 a、b、c、d 四点如图只有测 a 点时氖管发光。

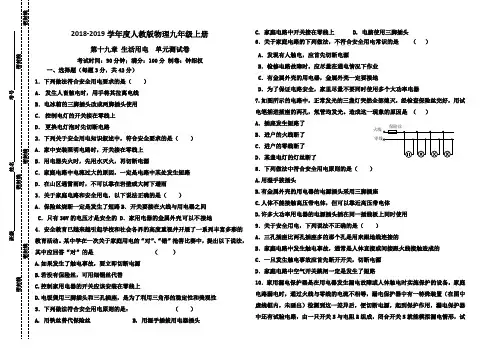

第十九章 生活用电 测试题(1)
