配电箱标识牌.doc
配电箱标识牌尺寸
11#楼 楼层移动箱 11#楼 楼层移动箱 11#楼 楼层移动箱 17# 18#楼总配电箱
17#塔吊二级配电箱 17#施工电梯二级配电箱
临时塔吊二级配电箱 18#施工电梯二级配电箱 17# 18#楼钢筋场二级配电箱 17# 18#楼木工场二级配电箱 17#楼层移动二级配电箱 18#楼层移动二级配电箱 17# 18#楼钢筋场三级开关箱 17# 18#楼钢筋场三级开关箱 17# 18#楼钢筋场三级开关箱 17# 18#楼钢筋场三级开关箱 17# 18#楼钢筋场三级开关箱 17# 18#楼钢筋场三级开关箱 17# 18#楼钢筋场三级开关箱 17# 18#楼钢筋场三级开关箱 17# 18#楼钢筋场三级开关箱 17# 18#楼钢筋场三级开关箱 17#18#楼木工场三级开关箱 17#18#楼木工场三级开关箱 17#18#楼木工场三级开关箱 17#18#楼木工场三级开关箱 17#18#楼木工场三级开关箱 17#18#楼水电加工三级开关箱
20#楼 楼层移动箱 20#楼 楼层移动箱 20#楼 楼层移动箱
识牌尺寸
设备验收牌 9.5cm*11cm 9.5cm*11cm 9.5cm*11cm 箱标识牌名称
设备验收牌名称 6#7#楼总配电箱
6#塔吊二级配电箱 6#施工电梯二级配电箱
7#施工电梯二级配电箱 6# 7#楼钢筋场二级配电箱 6# 7#楼木工场二级配电箱
车库一区木工场三级开关箱 车库一区水电加工三级开关箱 车库一区水电加工三级开关箱 车库一区水电加工三级开关箱 车库一区水电加工三级开关箱 车库一区水电加工三级开关箱 车库二区配电箱统计 配电箱名称 10# 11#楼总配电箱
10#塔吊二级配电箱 10#施工电梯二级配电箱 11#施工电梯二级配电箱 10# 11#楼钢筋场二级配电箱 10# 11#楼木工场二级配电箱 10#楼层移动二级配电箱 11#楼层移动二级配电箱
配电箱门标识

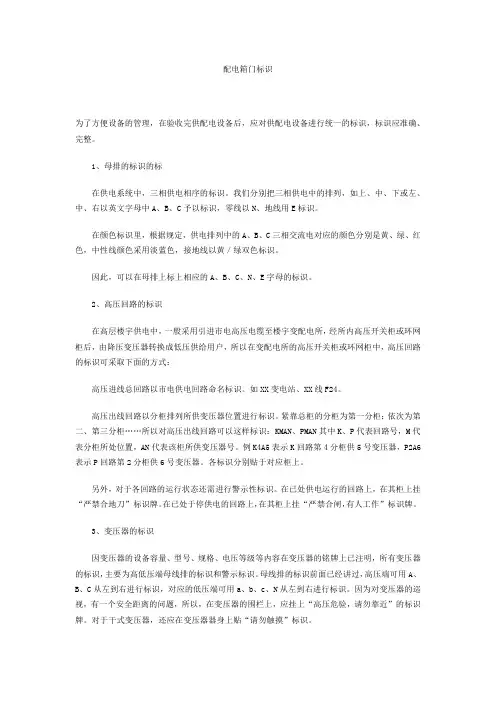

配电箱门标识为了方便设备的管理，在验收完供配电设备后，应对供配电设备进行统一的标识，标识应准确、完整。
1、母排的标识的标在供电系统中，三相供电相序的标识。
我们分别把三相供电中的排列，如上、中、下或左、中、右以英文字母中A、B、C予以标识，零线以N、地线用E标识。
在颜色标识里，根据规定，供电排列中的A、B、C三相交流电对应的颜色分别是黄、绿、红色，中性线颜色采用淡蓝色，接地线以黄／绿双色标识。
因此，可以在母排上标上相应的A、B、C、N、E字母的标识。
2、高压回路的标识在高层楼宇供电中，一般采用引进市电高压电缆至楼宇变配电所，经所内高压开关柜或环网柜后，由降压变压器转换成低压供给用户，所以在变配电所的高压开关柜或环网柜中，高压回路的标识可采取下面的方式：高压进线总回路以市电供电回路命名标识。
如XX变电站、XX线F24。
高压出线回路以分柜排列所供变压器位置进行标识。
紧靠总柜的分柜为第一分柜；依次为第二、第三分柜……所以对高压出线回路可以这样标识：KMAN、PMAN其中K、P代表回路号，M代表分柜所处位置，AN代表该柜所供变压器号。
例K4A5表示K回路第4分柜供5号变压器，P2A6表示P回路第2分柜供6号变压器。
各标识分别贴于对应柜上。
另外，对于各回路的运行状态还需进行警示性标识。
在已处供电运行的回路上，在其柜上挂“严禁合地刀”标识牌。
在已处于停供电的回路上，在其柜上挂“严禁合闸，有人工作”标识牌。
3、变压器的标识因变压器的设备容量、型号、规格、电压等级等内容在变压器的铭牌上已注明，所有变压器的标识，主要为高低压端母线排的标识和警示标识。
母线排的标识前面已经讲过，高压端可用A、B、C从左到右进行标识，对应的低压端可用a、b、c、N从左到右进行标识。
因为对变压器的巡视，有一个安全距离的问题，所以，在变压器的围栏上，应挂上“高压危验，请勿靠近”的标识牌。
对于干式变压器，还应在变压器器身上贴“请勿触摸”标识。
配电箱标识牌

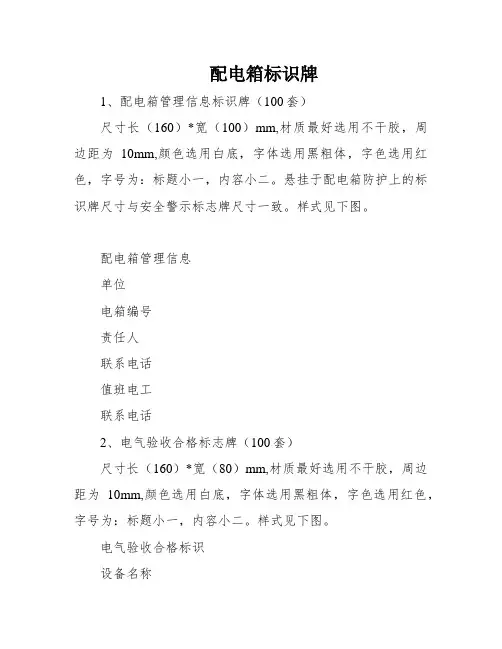

配电箱标识牌
1、配电箱管理信息标识牌（100套）
尺寸长（160）*宽（100）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。
悬挂于配电箱防护上的标识牌尺寸与安全警示标志牌尺寸一致。
样式见下图。
配电箱管理信息
单位
电箱编号
责任人
联系电话
值班电工
联系电话
2、电气验收合格标志牌（100套）
尺寸长（160）*宽（80）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。
样式见下图。
电气验收合格标识
设备名称
使用单位
设备单位
合格证编号
验收人
验收日期
验收单位：XXX3、安全用电警示标志标识（30套）。
配电箱标识牌
1、配电箱管理信息标识牌（100套）
尺寸长（160）*宽（100）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。
悬挂于配电箱防护上的标识牌尺寸与安全警示标志牌尺寸一致。
样式见下图。
配电箱管理信息
单位
电箱编号
责任人
联系电话
值班电工
联系电话
2、电气验收合格标志牌（100套）
尺寸长（160）*宽（80）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。
样式见下图。
电气验收合格标识
设备名称合格证编号
使用单位验收人
设备单位验收日期
验收单位：中铁建工XXX项目经理部
3、安全用电警示标志标识（30套）
包括：“禁止烟火”、“当心触电”、“禁止堆放”、“禁止攀登”、“禁止触摸”等。
尺寸250*300mm,材质最好选用铝制或不干胶，厚度0.5mm,周边距为20mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为26。
配电箱防护制作（*套）
1、电焊机-配电箱标准化防护制作图
2、配电箱防护棚（*套）。
一级配电箱标识
一级配电箱：ZXA—1错误!1号箱负责人：联系电话：变配电室管理制度1.配电室操作维修人员必须认真遵守各项安全操作规程。
必须有专业电工进行操作，严禁非电工人员进入。
2.配电室内应通风良好，保持整洁，室内严禁放置易燃易爆物品，门窗完好。
3.供电系统如需检修停电，应一人监护一人操作，先停分开关，后停总开关，并分别挂停电指示牌，确认停电无误方可检修。
送电时应做到:先拆除指示牌，检查工具。
确认无误方可送电，必须一人操作一人监护。
先合总开关，后合分支开关。
监视电压电流情况，发现问题及时处理。
4.在例行停电检修时应提前通知用电单位，并借此机会完成清扫作业，应穿绝缘鞋，带上绝缘手套，要有监护人。
5.应配备好标示牌及干粉灭火器，定期检查压力是否符合规定。
6.值班人员要持证上岗,做好值班记录。
7.安装各种电气作业时必须按规程操作，不得违章作业.北京城建亚泰建设集团有限公司电工安全操作规程1.一般常用安全工具及防护用品使用方法和维护使用方法。
2.触电急救及人工呼吸法.3.电工作业必须经专业安全技术培训,考试合格，持特种作业操作证.4.电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作,停电操作手柄应上锁或挂标示牌。
5.定期和不定期对临时用电工程的接地、设备绝缘和漏电保护开关进行监测、维修，发现隐患及时消除，并建立检测维修纪录.6.每台用电设备必须实行“一机一闸一漏一箱”制,严禁同一个开关电器直接控制两台及以上设备（含插座）。
7.照明线路不得栓在金属脚手架上、龙门架上，严禁在上乱拉、乱拖。
灯具需要安装在金属脚手架上、龙门架上时，线路和灯具必须用绝缘物与其隔离开,且距离工作面在3m以上。
8.专业电工必须认真执行各项规章制度,自觉抵制来来自任何方面的违章作业指令。
有权制止违章用电的行为，必要时可向项目部经理报告.北京城建亚泰建设集团有限公司。
电箱电缆标识牌制作标准
--颜色：白低红字 --字体：固定部分采用6mm宋体印刷，其它采 用油性笔根据实际内容工整填写。 --固定方式：尼龙扎带绑扎在电缆接头附
根据实际内容使用 油性笔工整填写
四、发行日期 签字日起生效
科长 系长 作成
编号：BZH-DQ0002
GTMC配电箱（柜）标识 的标准
一、适用范围/适用情形： 1、GTMC厂区内所有1次配电箱(柜)、插接箱及进出电缆。 2、GTMC厂区内所有1.5次配电箱(动力柜)。 二、关键点说明： 1、工程施工完毕10天内做好所有电箱及进出线标识。 2、甲供电箱标识由配电安装单位负责制作安装。 3、标段内所有配电箱的标识均由相应的电源电缆施工方负责。 三、图示
1、配电箱(柜)的标识：
1.1、配电箱(柜)标识示例说明: 编号：2A365-1配电柜 (055-UB-W-1) 引自：J11-J14轴上方2W365母线 2W365-1插接箱 线型：YJV-0.6/1 3(2(1*150) +1*150 1.2、插接箱面板标识示例: 编号：2A365-1插接箱 (055-UB-W-1) 引至：(2/H2,1/10W)轴2W365-1 配电柜(055-UB-W-1) 线型：YJV-0.6/1 3(2(1*150) +1*150 配电箱(柜)编号 车间工位编号（如 有则需要标识) 1.3、配电箱(柜)标识要求:
--材质：2mm白色有机玻璃 --尺寸：120X80mm
--颜色：Байду номын сангаас底白字 需要标识出上级取 电位置及箱号
配电电缆的规格
--字体：宋体印刷体刻印 --字体大小：原则上采用6mm高度字体，如
内容过多可以根据标识板的大小进行调整。
--安装方式：强力胶黏贴于箱体右上角
供配电设备的标识
编订：__________________审核：__________________单位：__________________供配电设备的标识Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-2453-23供配电设备的标识使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
为了方便设备的管理，在验收完供配电设备后，应对供配电设备进行统一的标识，标识应准确、完整。
1、母排的标识的标在供电系统中，三相供电相序的标识。
我们分别把三相供电中的排列，如上、中、下或左、中、右以英文字母中A、B、C予以标识，零线以N、地线用E标识。
在颜色标识里，根据规定，供电排列中的A、B、C三相交流电对应的颜色分别是黄、绿、红色，中性线颜色采用淡蓝色，接地线以黄／绿双色标识。
因此，可以在母排上标上相应的A、B、C、N、E字母的标识。
2、高压回路的标识在高层楼宇供电中，一般采用引进市电高压电缆至楼宇变配电所，经所内高压开关柜或环网柜后，由降压变压器转换成低压供给用户，所以在变配电所的高压开关柜或环网柜中，高压回路的标识可采取下面的方式：高压进线总回路以市电供电回路命名标识。
如XX变电站、XX线F24。
高压出线回路以分柜排列所供变压器位置进行标识。
紧靠总柜的分柜为第一分柜；依次为第二、第三分柜……所以对高压出线回路可以这样标识：KMAN、PMAN其中K、P代表回路号，M 代表分柜所处位置，AN代表该柜所供变压器号。
配电柜标识牌规范
配电柜标识牌规范配电柜是指供电用的设备柜，主要包括电流互感器、电压互感器、保护设备和电能计量装置等电器设备。
为了正确、清晰地标识配电柜，确保人员操作的安全和设备的正常运行，制定配电柜标识牌规范是必要的。
1.标识牌的位置和固定：配电柜标识牌应放置在配电柜门或者柜体显眼位置，确保易于观察和识别。
标识牌应采用固定的方式，固定牢靠，不易脱落。
可使用螺丝、胶水等方式固定。
2.标识牌的内容：标识牌上应包含以下内容：（1）配电柜的名称：标明配电柜的名称，如“主配电柜”、“楼层配电柜”等。
（2）配电柜的编号：标明配电柜的编号，可使用数字、字母或者组合形式表示。
（3）电压等级：标明配电柜所处的电压等级，如“220V”、“380V”等。
（4）额定电流：标明配电柜的额定电流，如“100A”、“200A”等。
（5）保护装置标志：标明配电柜所装备的保护装置，如“过载保护器”、“短路保护器”等。
（6）使用注意事项：标明与配电柜相关的使用注意事项，如“切勿乱动配电柜内部设备”、“慎重操作电源开关”等。
3.标识牌的尺寸和字体：标识牌的尺寸应根据配电柜的大小和安装位置进行确定，以确保易于观察和识别。
字体大小应适中，保证清晰可辨。
一般情况下，标识牌的尺寸不小于10cm×10cm，字体高度不小于1.5cm。
4.标识牌的颜色：标识牌的颜色应明显与配电柜的颜色区别开来，以便于识别。
一般情况下，标识牌的背景色为白色，文字和图案的颜色为黑色。
同时，可以使用其他醒目的颜色作为标识牌的辅助色，如黄色、红色等。
5.标识牌的制作材料：标识牌应使用防火、耐高温、耐酸碱腐蚀的材料制作。
一般可采用铝板、不锈钢板、亚克力板等材料制作标识牌。
标识牌应平整光滑，不得有明显的瑕疵和变形。
6.标识牌的维护和更换：标识牌应定期进行维护，保持清洁、光亮。
如发现标识牌有损坏、褪色等情况，应及时更换。
更换标识牌时，应确保新标识牌与原标识牌的内容一致。
正确的标识配电柜是保证人员操作安全和设备正常运行的重要措施。
