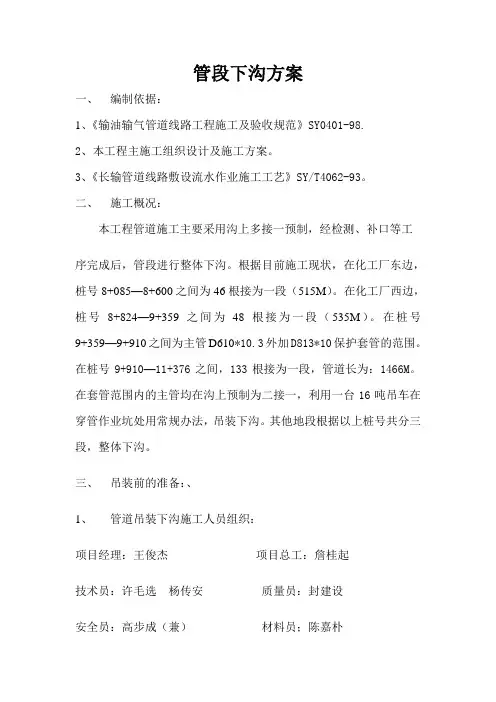

管段下沟方案
管段下沟方案一、编制依据：1、《输油输气管道线路工程施工及验收规范》SY0401-98.2、本工程主施工组织设计及施工方案。
3、《长输管道线路敷设流水作业施工工艺》SY/T4062-93。
二、施工概况：本工程管道施工主要采用沟上多接一预制，经检测、补口等工序完成后，管段进行整体下沟。
根据目前施工现状，在化工厂东边，桩号8+085—8+600之间为46根接为一段（515M）。
在化工厂西边，桩号8+824—9+359之间为48根接为一段（535M）。
在桩号9+359—9+910之间为主管D610*10.3外加D813*10保护套管的范围。
在桩号9+910—11+376之间，133根接为一段，管道长为：1466M。
在套管范围内的主管均在沟上预制为二接一，利用一台16吨吊车在穿管作业坑处用常规办法，吊装下沟。
其他地段根据以上桩号共分三段，整体下沟。
三、吊装前的准备：、1、管道吊装下沟施工人员组织：项目经理：王俊杰项目总工：詹桂起技术员：许毛选杨传安质量员：封建设安全员：高步成（兼）材料员；陈嘉朴外协员：李志久吊装指挥：高步成（起重技师）吊装副指挥：赵亚光（施工经理）起重工二名：郭维军张西峰配合工种四名：王喜存贺延宏姚永军张权普工四名：（临时雇用）司机四名：（两台25吨吊车司机，一台20吨吊车司机，一台挖掘机司机）。
2、指导思想树立质量第一，安全第一，用户第一的原则，各管理人员各负其则，做好技术指导，后勤服务的全面工作，为一线吊装施工创造条件。
一线全体施工人员必须服从令行禁止的原则，一切行动服从吊装指挥人员的安排，吊装指挥人员在吊装前对每一环节应逐一进行检查，若有不符合要求的因素，立即予以纠正，参加吊装的全体人员必须以高度的责任心和吃苦耐劳的精神，来面对本职工作，确保管道吊装顺利完成。
3、沟下准备3.1沟内抽水先用3寸和4寸潜污泵四台，分点将沟内积水进行抽排，为了加快抽水进度，尽快达到管段下沟的条件，抽水人员必须每天24小时不间断进行抽水，水泵消防带长度必须在35米以上。

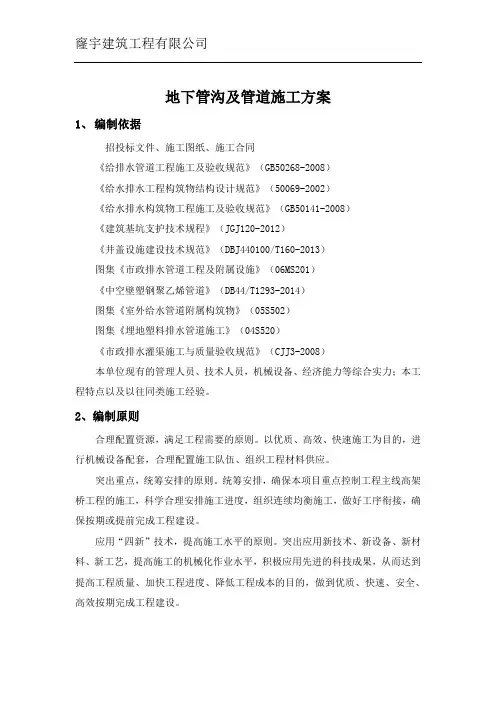

地下管沟及管道施工方案
窿宇建筑工程有限公司地下管沟及管道施工方案1、编制依据招投标文件、施工图纸、施工合同《给排水管道工程施工及验收规范》（GB50268-2008）《给水排水工程构筑物结构设计规范》（50069-2002）《给水排水构筑物工程施工及验收规范》（GB50141-2008）《建筑基坑支护技术规程》（JGJ120-2012）《井盖设施建设技术规范》（DBJ440100/T160-2013）图集《市政排水管道工程及附属设施》（06MS201）《中空壁塑钢聚乙烯管道》（DB44/T1293-2014）图集《室外给水管道附属构筑物》（05S502）图集《埋地塑料排水管道施工》（04S520）《市政排水灌渠施工与质量验收规范》（CJJ3-2008）本单位现有的管理人员、技术人员，机械设备、经济能力等综合实力；本工程特点以及以往同类施工经验。
2、编制原则合理配置资源，满足工程需要的原则。
以优质、高效、快速施工为目的，进行机械设备配套，合理配置施工队伍、组织工程材料供应。
突出重点，统筹安排的原则。
统筹安排，确保本项目重点控制工程主线高架桥工程的施工，科学合理安排施工进度，组织连续均衡施工，做好工序衔接，确保按期或提前完成工程建设。
应用“四新”技术，提高施工水平的原则。
突出应用新技术、新设备、新材料、新工艺，提高施工的机械化作业水平，积极应用先进的科技成果，从而达到提高工程质量、加快工程进度、降低工程成本的目的，做到优质、快速、安全、高效按期完成工程建设。
规范施工，确保工程质量的原则。
确保工程质量达到全线整体创优规划要求。
保护环境，文明施工的原则。
二、工程概况1、工程概况本项目是金山镇污水干管工程（博恩-学院东街）四标段工程，由丹东市元兴城市建设投资有限公司建设，由丹东市市政工程设计研究有限公司设计，由丹东市双建工程建设监理有限公司监理，由丹东昌昇建设工程有限公司施工。
该设计污水干管路线走向呈直线型,四标段，起点接W139-W151污水井段,终点至漫水桥已完工污水井连接。
地下管沟内管道施工方案
地下管沟内管道施工方案一、项目背景地下管沟内管道施工是在城市基础设施建设中常见的工程项目之一。
通过在地下开挖管沟，铺设管道，可以实现城市的供水、排水、天然气、通信等多个方面的需求。
本文档旨在提供一种可行的地下管沟内管道施工方案，以确保工程的质量、安全和进度。
二、施工准备工作在进行地下管沟内管道施工前，需要进行以下准备工作：1.确定施工区域：根据施工要求和设计图纸确定地下管沟的位置和尺寸，并标明施工区域。
2.施工材料准备：根据管道类型和规格，提前准备好所需的管材、管件、密封材料等。
3.设备调配：根据工程规模和工期，确定需要的施工设备，如挖掘机、卷管机、焊接设备等，并保证设备的正常运转。
4.人员组织：组建合适的施工团队，包括项目经理、安全员、施工人员等，并进行相应的技术培训和安全教育。
三、施工流程地下管沟内管道施工的基本流程如下：1.施工现场布置：根据施工图纸和标明的施工区域，进行现场布置，包括放线、布置施工设备等。
2.地下管沟开挖：使用挖掘机或手工开挖，按照设计要求和管道尺寸开挖地下管沟。
施工过程中要注意保持地下管沟的纵向坡度和横向平整度。
3.管材安装：根据设计要求，将管道铺设在地下管沟内。
对于长距离的管道，可以使用卷管机进行辅助安装。
4.管道连接：使用适当的管件和连接方式，将管道进行连接。
在连接过程中，要确保连接牢固、密封良好。
5.管道固定：对于较长的管道，应进行固定，以确保管道的稳定性。
可以使用管夹、支架等固定装置。
6.管道试验：完成管道的安装后，进行压力测试或其他相应的试验，以验证管道的质量和密封性。
7.管沟回填：在完成对管道的测试和检验后，将地下管沟进行回填，填平并恢复地面。
四、安全措施在进行地下管沟内管道施工时，应注意以下安全措施：1.施工现场安全：设置明显的施工警示标识，划定施工区域，并进行施工区域的临时封闭，防止行人和车辆进入。
2.施工人员安全：施工人员应穿戴符合规范要求的安全防护装备，如安全帽、安全鞋、手套等，并遵守相关的安全操作规程。
10.4管线连头施工措施
大张坨—永清分输站输气管线技术标书
10.4管线连头施工措施
10.4.1管线连头应配备有吊车、单斗挖掘机、发电机、电焊机、潜水泵、平板拖车等
基本设备。
10.4.2为方便连头，在管段连头处约有40m管沟不应回填，连头作业面内应平整、清
洁、无积水，并要检查管沟的深度是否符合要求。
10.4.3若管沟深超过3m，应仔细检查沟壁的牢靠程度，必要时应加设防护装置，并设
立台阶使作业人员上下自如。
10.4.4焊工作业面：沟底宽度应在1.8~2.0m，长度为1.6m，管底空间0.5~0.8m。
10.4.5连头碰死口采用沟上预制，沟下组装，吊装预制件时，吊具必须固定牢靠，以
免发生人员伤亡等恶性事故。
10.4.6下料应准确，不得强行组对焊接。
10.4.7碰死口采用外对口器，根焊完成50%以上方可拆除对口器。
10.4.8参加连头的管工和电焊工，必须具有长期实践经验，力争一次成功。
10.4.9连头碰死口的环焊缝要进行100%的X射线检测和100%的超声波检测，执行标
准与干线检测标准相同。
10.4.10焊口检查合格后，应及时进行防腐补口、补伤和下沟回填。
中国石油天然气管道第二工程公司9908JSGLW。
管道沟槽施工方案
管道沟槽施工方案管道沟槽施工方案一、施工前准备工作1. 按照设计要求制定施工方案，明确施工流程和配套材料。
2. 编制现场施工平面图，标明管道布置及沟槽位置。
3. 检查施工工艺和设备，确保施工能按计划进行。
4. 确定施工现场，并进行必要的地表修复，确保安全通行。
二、施工工程进度安排1. 清理施工现场，清除障碍物，确保施工区域清洁。
2. 按照设计要求以及布置图规定的位置进行挖沟。
3. 按照挖沟方案进行土方开挖，确保土方顺利开挖并不会对周边管道造成伤害。
4. 对开挖沟后的土方进行运输和处理，确保不影响周边环境。
三、沟槽支护1. 在沟槽两侧安装支护设施，确保沟槽能稳定支撑，不发生塌方。
2. 根据设计要求选择支护材料，如钢筋网和混凝土，进行支护施工。
3. 确保支护工程质量，使得沟槽支撑结构牢固，并具备承受管道及上部荷载的能力。
四、管道敷设1. 在沟槽中铺设管道，按照设计要求进行管道的敷设，管道间距和坡度符合规范要求。
2. 对管道进行检查和校正，确保管道的位置和坡度符合要求。
3. 进行管道连接和固定，确保连接处牢固和密封。
五、沟槽回填1. 确保管道敷设完毕后，进行沟槽回填工作。
2. 按照设计要求选择回填材料，确保回填材料质量符合要求。
3. 进行沟槽回填，注意保护管道，不得对管道产生压力和损伤。
六、沟槽修复1. 对回填完成的沟槽进行修复工作。
2. 进行沟槽表面修整，使其与周边环境协调一致。
3. 进行沟槽修复，修复开挖期间损坏的地面和硬质覆土。
七、施工验收1. 施工完成后，进行验收工作。
2. 对施工过程进行检查，确保施工符合规范和设计要求。
3. 进行工程竣工验收，出具验收报告，确保工程质量和安全符合要求。
以上是一套管道沟槽施工方案，该方案从施工前准备、施工工程进度安排、沟槽支护、管道敷设、沟槽回填、沟槽修复以及施工验收等方面进行了详细规划。
通过合理安排施工步骤和工序，能够提高施工效率，确保工程质量和安全。
同时，注重环境保护，减少对周边环境的影响。
接头施工方案
接头施工方案
背景
接头施工是管道工程中不可避免的工作，需要进行合理的施工方案设计以保证接头质量和施工效率。
施工方案
1. 准备工作
- 确定接头的种类和数量
- 检查接头材料的规格和质量，保证符合要求
- 准备管道两端的孔板和法兰盘
2. 接头加工
- 切割管道
- 加工接头
- 清理接头和管道两端的毛刺、锈蚀等杂物
3. 接头制备
- 安装密封垫片、螺栓等连接件
- 确定接头安装位置和方向
- 调整接头的位置和角度
4. 接头安装
- 将接头放置在管道两端的孔板和法兰盘上
- 固定螺栓，均匀拧紧
- 检查接头与管道两端的连接是否牢固、密封
注意事项
1. 接头的种类和型号应符合设计，以免影响管道通畅度和安全性
2. 接头加工过程中，应注意保护管道内壁，以免引入杂质
3. 接头安装时，应注意不要损坏法兰盘和密封垫片
4. 接头安装完毕后，应进行检查确认接头位置、固定螺栓的力度是否符合要求
总结
本文介绍了接头施工的步骤和注意事项，希望能对相关人员提供帮助，确保管道接头施工的质量和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管线下沟连头
施
工
方
案
编制：
审核：
批准：
施工单位：中油一建一机组
编制日期：2013年4月15日
1、编制依据：
1.1、陕西煤业股份有限公司神谓管道输煤项目，管道线路工程四标
段施工图设计总说明书。
1.2、陕西煤业股份有限公司神谓管道输煤项目，4P管道线路工程
设计图纸（K233+330―K257+330平纵断面图）。
1.3、施工现场地形地貌及作业面的实际情况。
2、编制原则：
2.1、符合相关施工技术规范要求，保证安装质量。
2.2、符合安全施工有关规定，保证施工安全。
2.3、根据施工现场作业面的实际情况，制定具体措施方案。
2.4、保证施工质量、安全的前提下，考虑方案的可行性、经济性。
3、方案1：
3.1.1、施工现场作业面较宽，能容得下施工机械（挖机和焊车）的
作业地段，根据管线长度，采用2~3台挖机吊装下沟。
吊装
时应有专人指挥，几台挖机应同步升降，并设警示标志。
3.1.2、管线小于100m，转角小于10度的连头，可采用沟上焊接，
整体下沟。
3.1.3、管线超过100m，转角大于10度的连头，可采用沟下焊接。
沟下焊接采用沙袋垫管，垫管高度不小于0.6m。
3.1.4、连头工艺采用连头焊接工艺施焊。
方案2：
3.2.1、施工现场作业面较窄，容不下施工机械（挖机和焊车）的作
业地段，采用工字钢或厚壁管作滑轨，倾斜于沟中。
将管道
拖移到滑轨上，缓慢放入沟中，沟中用沙包垫作缓冲。
下滑
时，管道与滑轨接触处包上胶皮或铁皮，保护好防腐层，并
涂上黄油，减少摩擦。
3.2.2、连头采用沟下焊接，采用连头焊接工艺施焊。
3.2.3、焊机与焊车分离，用小型车运至施焊现场，配备大功率电源，
保证施焊电流要求。
中油一建一机组
2013年4月15日
