电除尘器检查作业指导书
电除尘器检修作业指导书
1.目的1.1保证电除尘器检修符合技术管理要求。
1.2为所有参加本项目的工作人员确定必须遵循的质量保证程序。
2.适用范围适用于本公司从事电除尘器（本体部分）检修。
3.术语本作业指导书无特殊技术术语。
4.职责与权限4.1电除尘器检修由施工组长负责。
4.2指定专人做好记录，确保记录真实、准确、工整。
4.3对施工现场进行安全监护。
4.4 QC人员负责项目质量验收、签证。
5.作业要求5.1人员资质工作人员需是专业从事电除尘器检修人员且通过技能资格审查。
5.2工、机具：钳工常用工具、卡尺、角尺、水平仪、20m钢卷尺、线垂、力矩搬手、螺旋线拉伸器、异极距测量工具、橡皮锤等。
5.3作业流程6.质量标准6.1大型电除尘器电场自然冷却时间一般不少于8小时。
水冲洗后需立即通风，内部设备表面干净、无积灰。
6.2阳极板平面误差不超过5mm，对角线偏差不超过10mm，偏差不大于L/1000，且最大不超过10mm。
振打系统在工作状态下锤和砧板间的接触位置做到上下、左右对中（偏差均为5mm），不倾斜接触，锤头与承击砧应调整成线接触，锤和砧板的接触线L大于完全接触时全长的75%。
破损的锤与砧予以更换。
锤与挠臂转动灵活，并且转过临界点后能自动落下。
锤头小轴的轴套与其外套配合间隙宜为0.5mm左右。
6.3 各振打轴上的轴套外径磨损超过3mm必须更换。
不能使用到下一个大修周期的尘中轴承或有关部件应予以更换。
同轴度在相邻两轴承座之间公差为1mm，在轴全长为3mm，补偿片张数不宜超过3张。
6.4减速机针齿套应光滑、无锈斑及凹凸不平；油标清晰，油位正常。
振打装置手动能盘动，无轴卡涩情况；电动机旋转方向正确、无过载；减速机声音正常，温升小于35℃，振动小于0. 05 mm，无渗、漏油现象。
链轮链条无锈蚀，不打滑，不咬死；两链轮的中心线应在同一垂直平面内6.5同极距385±10mm，异极距192.5±10mm，整个阳极板排的平面度公差为±5mm。
电除尘内部检修安全作业指导书(2篇)
电除尘内部检修安全作业指导书2、作业项目的实施步骤或方案：1）首先主抽停机，除尘器所有电器全部断电，并在配电室挂好检修牌，除尘器顶部隔离开关箱达到接地位置。
2）打开电除尘人孔，用对流方式使空气进行内部残存的烟气置换。
置换最低30分钟以上，在人进入电除尘内部前半小时以内，进行气体检测，标准为___%≦O2≦___%；CO的浓度应24PPm。
安全员监测合格后方可进入电除尘内部检查或清料。
同时应检测内部电场的温度，电场温度应低于___度以下时方可进入内部作业。
3）进出入电除尘内部的人员应签署《进出入密闭空间签字确认表》，戴好防尘面具、安全绳、安全带、手灯或由电工接临时的低压行灯等。
4）人孔门处设置监护人，监护人在监护期间不许私自离开监护岗位，确有特殊情况离开的应指定专人替班值守。
监护人随时监控内部人员作业状况，一旦有呼救声应及时采取救援措施。
5）进入电除尘内部必须两人或两人以上，做好互保监护工作。
6）除尘器灰斗清料，应系好安全绳，挂好安全带应高挂抵用，清料人员不许站在除尘灰或积料上，安全带的坠落高度不许超过1米，防止人员掉进除尘灰内造成窒息事故。
7）电除尘内部向上攀爬作业时，应确认好爬梯是否牢靠，在上面平台上作业时应系好安全带，以防坠落。
8）进入电除尘内部应佩戴好防尘面具和风镜，应做好个人的劳动防护。
9）人员撤出时应将所有使用的工器具或下线的备件等物清理出来，并及时清点人员和工具设施，不许遗漏物品，确认无误后方可封堵人孔。
3、作业中的安全要求：1）未经安全员进行内部气体检测合格，作业人员不许进入电除尘内部作业。
2）人员在电除尘内部作业时，不许给电除尘的任何电器实施送电调试、试车作业。
3）进入电除尘内部防护用品必须穿戴齐全，内部照明充足4）进出入电除尘必须签署《进出入密闭空间签字确认表》，封堵人孔前必须核对人员和工器具。
5）清灰时应系好安全带，办理受限空间和高空作业票。
4、作业项目的应急防范措施1）电除尘内部作业人员一旦出现中毒、摔伤、眯眼、触电等事故，严格按照相关的应急救援措施将受伤人员及时抬出，按照受伤的类型进行现场急救，并及时拨打公司的急救电话（5761120）及时送往医院救治。
电除尘内部检修安全作业指导书
事务文书：________ 电除尘内部检修安全作业指导书单位：______________________部门：______________________日期：______年_____月_____日第1 页共9 页电除尘内部检修安全作业指导书2、作业项目的实施步骤或方案：1）首先主抽停机，除尘器所有电器全部断电，并在配电室挂好检修牌，除尘器顶部隔离开关箱达到接地位置。
2）打开电除尘人孔，用对流方式使空气进行内部残存的烟气置换。
置换最低30分钟以上，在人进入电除尘内部前半小时以内，进行气体检测，标准为23%≦O2≦19.5%；CO的浓度应24PPm。
安全员监测合格后方可进入电除尘内部检查或清料。
同时应检测内部电场的温度，电场温度应低于40度以下时方可进入内部作业。
3）进出入电除尘内部的人员应签署《进出入密闭空间签字确认表》，戴好防尘面具、安全绳、安全带、手灯或由电工接临时的低压行灯等。
4）人孔门处设置监护人，监护人在监护期间不许私自离开监护岗位，确有特殊情况离开的应指定专人替班值守。
监护人随时监控内部人员作业状况，一旦有呼救声应及时采取救援措施。
5）进入电除尘内部必须两人或两人以上，做好互保监护工作。
6）除尘器灰斗清料，应系好安全绳，挂好安全带应高挂抵用，清料人员不许站在除尘灰或积料上，安全带的坠落高度不许超过1米，防止人员掉进除尘灰内造成窒息事故。
7）电除尘内部向上攀爬作业时，应确认好爬梯是否牢靠，在上面平台上作业时应系好安全带，以防坠落。
8）进入电除尘内部应佩戴好防尘面具和风镜，应做好个人的劳动防护。
9）人员撤出时应将所有使用的工器具或下线的备件等物清理出来，第 2 页共 9 页并及时清点人员和工具设施，不许遗漏物品，确认无误后方可封堵人孔。
3、作业中的安全要求：1）未经安全员进行内部气体检测合格，作业人员不许进入电除尘内部作业。
2）人员在电除尘内部作业时，不许给电除尘的任何电器实施送电调试、试车作业。

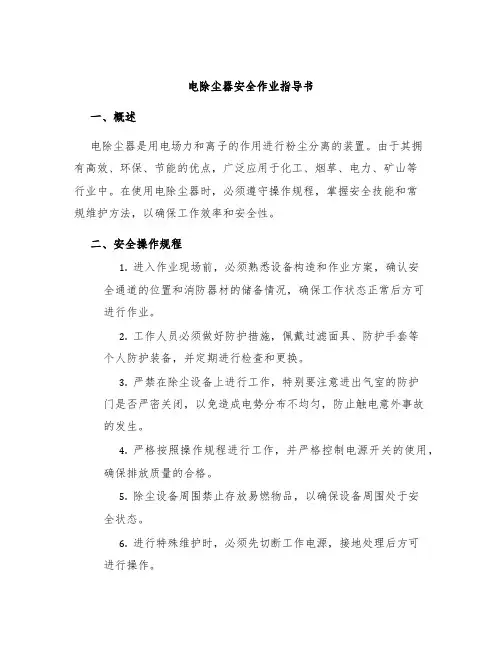

电除尘器安全作业指导书
电除尘器安全作业指导书一、概述电除尘器是用电场力和离子的作用进行粉尘分离的装置。
由于其拥有高效、环保、节能的优点，广泛应用于化工、烟草、电力、矿山等行业中。
在使用电除尘器时，必须遵守操作规程，掌握安全技能和常规维护方法，以确保工作效率和安全性。
二、安全操作规程1.进入作业现场前，必须熟悉设备构造和作业方案，确认安全通道的位置和消防器材的储备情况，确保工作状态正常后方可进行作业。
2.工作人员必须做好防护措施，佩戴过滤面具、防护手套等个人防护装备，并定期进行检查和更换。
3.严禁在除尘设备上进行工作，特别要注意进出气室的防护门是否严密关闭，以免造成电势分布不均匀，防止触电意外事故的发生。
4.严格按照操作规程进行工作，并严格控制电源开关的使用，确保排放质量的合格。
5.除尘设备周围禁止存放易燃物品，以确保设备周围处于安全状态。
6.进行特殊维护时，必须先切断工作电源，接地处理后方可进行操作。
三、安全技能1.工作人员必须熟练掌握电除尘器的基本操作技能、维护和保养方法，并遵守安全操作规程。
2.掌握设备异常情况的处理技能，如设备发生故障、失控等，要及时停机并上报相关人员进行处理。
3.熟悉常见故障解决方法和维护技巧，定期进行设备维护以确保设备运行正常。
4.对于设备异常噪音、振动、温度等情况，必须及时上报并进行处理。
5.做好设备保养工作，定期更换部件以确保设备平稳运行，同时注意清洁除尘器的内部和周围环境。
6.对于始终无法正常运行的电除尘器设备，必须及时联系专业技术人员进行检修或更换。
四、常规维护方法1.定期进行除尘器设备的检查和维护，保持其功能正常运行。
若设备故障丧失排放效果，应做好维修或及时更换。
2.定期清洁设备内部和周围环境，去除附着于设备表面的脏物，确保电除尘器的正常工作。
3.定期检测除尘器设备的运行数据，对设备的运行情况进行监测，及时发现异常并作出调整。
4.定期维护和更换设备中的各类零部件，以减少故障的发生，确保设备的长期稳定运行。
电除尘器检修作业指导书
年号2016编号2号炉除尘器小修检修工艺作业指导书批准：审定：审核：复审：初审：编写：2016年03月21日目次1.工作流程………………………………………………………………1/182.工作申请………………………………………………………………2/183. 质量与技术监督计划………………………………………………… 3/184. 检修程序………………………………………………………………4/185. 检修记录……………………………………………………………… 8/186.检修报告……………………………………………………………… 14/187.功能再鉴定记录表…………………………………………………… 16/188.功能再鉴定记录表…………………………………………………… 17/189.验收记录表…………………………………………………………… 18/182号炉除尘器小修检修流程图0 5 15 25 35 55 65 70 71打开人孔门本体清灰输灰设备振打系统阴极线、阳烟道、外围封人孔门空载升压1 2 3 4 5 6 7检修检修极板检修设备检修实验工作申请工作票号当前状态小修检修设备名称2号炉除尘器设备型号2YSC307-4设备编码20ETG地理位置2号炉除尘器室及阴、阳极振打平台处上次小修检修1、电除尘平均二次电压约54KV。
修前状态：1、电除尘平均二次电压约50KV。
2、部分振打锤、阴极振打角铁掉落。
3、21B2电场退出。
22a3，22a1 21a2，21b4电场火花率高，二次电压低。
检查人：日期年月日工作批准时间批准时间内未完成工作延期到质量与技术监督计划工作名称2号炉除尘器小修检修工作指令、质量计划、技术监督计划技术监督项目金属监督 0 项化学监督 0 项质检点设置H点 3个； W点 1 个序号操作描述工时质检点技术监督备注1修前准备2电除尘本体清扫3气力、水力除灰系统及管道检修4阳极板、阴极悬挂装置大小框架及极线检修H－15阳、阴极振打装置检修H－26灰斗、烟道及导流板等检修W－17电场空载升压试验H－3 8现场整理检修程序检修程序2号炉除尘器小修检修小修检修1工作先决条件停止2号炉送风机、引风机、一次风机运行。
电除尘检修作业指导书
电除尘检修作业指导书批准＿＿＿＿安全员＿＿质检员＿＿审核＿＿＿编写＿＿＿电除尘器概况 (3)基本原理 (4)作业人员的资格与要求 (5)技术及材料器具的准备 (7)机械检修 (7)质量标准 (9)电除尘高压水冲洗技术要求 (10)施工范围 (12)检修记录 (13)电除尘器概况BE型电除尘器主要由两大部分组成，一部分是产生高压直流电的高压电源装置和维持电除尘器正常运行必不可少的低压控制系统(称为电气部分)；另一部分是电除尘器本体，它是对烟气进行净化的装置。
1 电除尘器高压电源装置的主要功能是根据烟气性质和所处理粉尘的特性，及时调整供给电除尘器的输出电压，使电除尘器能在接近于电场火花放电的电压下(即电场有一定的火花放电发生)运行，电除尘器获得尽可能高的电晕功率，达到良好的除尘效果。
2 BE型电除尘器低压控制系统主要具有下述功能：阴、阳极顶部振打微机控制功能；灰斗、绝缘子室恒温加热功能；灰斗卸、输灰功能，安全联锁功能等。
3 电除尘器本体部分的主要结构包括：烟气进出口系统、电晕极系统、收尘极系统、储灰系统、壳体、楼梯平台等。
3.1 烟气进出口系统：包括进气喇叭口与出气喇叭口两部分。
根据进、出气流方向不同分为水平进气喇叭口、水平出气喇叭口、垂直进气喇叭口、垂直出气喇叭口。
进气喇叭口是烟道与工作室(即电场之间)的过渡段，烟气经过进气喇叭口要完成由原烟道的小流通截面到工作室的大流通截面的扩散，并且达到在整个流通截面上气流分布的均匀：为实现上述功能，进气喇叭口内设有多层气流分布板。
出气喇叭口是已经净化的烟气由工作室到烟道的过渡段，为提高收尘效率，还根据需要内置槽型板。
3.2储灰系统：储灰系统是把电极上振打下来的粉尘收集起来，并经排灰装置送到其它输送装置中去的构件。
一般每个机械电场设置一至二个灰斗。
灰斗中设有阻流板，以防止气流短路。
根据用户要求灰斗可采用蒸气加热或电加热。
灰斗上还根据需要安装振动器和料位检测装置，以保证灰斗卸灰合理、通畅。
电除尘器检修作业指导书
Q/CDT浙江大唐乌沙山发电有限责任公司发布Q/CDT-IWSSPCH01-2008目次1.范围 (2)2.本指导书涉及的文件、技术资料和图纸 (2)3.安全措施 (2)4.备品备件准备 (2)5.现场准备及工具 (2)5.1 现场准备 (2)5.2专用工具 (3)5.3办理相关工作票 (3)6.检修工序及质量准备 (3)7.检修记录 (6)附表1：技术标准 (8)附表2：完工报告单 (9)附表3：质量监督计划表 (11)附表4：3号机组级检修计划表 (12)附表5：工程竣工验收单 (13)附表6：工程项目开工报告 (14)附表7：安全技术交底记录 (15)I3号机组静电除尘器、输灰系统检修作业指导书1 范围本作业指导书规定了电除尘器、输灰系统检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于电除尘器、输灰系统检修工作，检修地点在锅炉送风机与引风机之间。
检修的项目为对静电除尘器、输灰系统进行检查、检修，并对已发现的问题进行处理。
2 本指导书涉及的文件、技术资料和图纸□静电除尘器、输灰系统检修运行规程□电力建设施工及验收规范（锅炉机组篇）□《静电除尘器安装图纸》□《输灰系统图纸、使用说明》□《静电除尘器安装、使用说明书》3 安全措施□严格执行《电业安全工作规程》□机组停运，设备退出运行□静电除尘器高压、低压及控制电源全停□关闭气化风机及空压机至静电除尘器、输灰系统所有手动门和气动门,挂“有人工作、禁止操作”牌□静电除尘器可靠接地4 备品备件准备□阴极振打装置 1套□阳极振打装置 1套□各种规格螺栓若干□□5 现场准备及工具5.1 现场准备□设备退出运行，办理工作票□现场核对安全措施是否到位□作业组成员了解设备检修规程□作业组成员了解作业部位及工作程序□清点所有专用工具齐全，检查合适，试验可靠□参加检修的人员必须熟悉本作业指导书，熟知检修项目、检修目的、设备缺陷和工艺质量标准□参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施□准备好检修用的易损件及材料□开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底5.2 专用工具5.3 办理相关工作票□检查验证工作票、动火票办理工作票，开工前应与运行人员核查安全措施是否到位，方可工作□风险分析/危险辨识5.3.1静电除尘器检修时的风险分析：5.3.1.1 静电除尘器的所有检修工作全部结束，所有部件检修全部合格，内部卫生全部清理干净。
电除尘内部检修安全作业指导书
电除尘内部检修安全作业指导书第一章绪论1.1 编制目的本作业指导书旨在对电除尘设备内部检修作业进行全面的安全规范和操作指导，确保检修作业人员的人身安全和设备的正常运行。
1.2 适用范围本作业指导书适用于电除尘设备内部检修作业的安全要求和操作指导。
1.3 术语和定义1) 电除尘设备：指用电力驱动的除尘设备，常用于工业生产中的粉尘处理。
2) 内部检修：指对电除尘设备内部进行维修、更换和清洁等作业。
第二章安全管理要求2.1 工作人员要求1) 工作人员必须经过相关安全培训，了解电除尘设备的结构、工作原理和内部检修的操作流程。
2) 工作人员要熟悉使用个人防护装备，包括安全帽、防护眼镜、防护口罩、防护手套等，并正确佩戴使用。
3) 工作人员要具备一定的机电设备维修经验，了解常见的故障现象和处理方法，能够迅速判断并解决问题。
4) 工作人员应遵守作业纪律，严禁酗酒、赌博等不良嗜好的影响。
5) 工作人员在执行内部检修作业前，必须填写作业登记表，并经过主管人员的审批。
2.2 安全设施要求1) 电除尘设备内部应设有紧急停电按钮和紧急报警装置，方便安全停电和及时报警。
2) 检修区域应进行有效的封闭和警示，防止人员误入，设有明显的警示标识和隔离设施。
3) 检修区域应配备适量的灭火器和急救药品，以应对突发事故的发生。
2.3 作业环境要求1) 检修区域内应保持干燥、通风良好，且没有易燃、易爆和腐蚀性物质，杜绝火源和静电产生。
2) 检修区域内不得有渗水、漏电和裸露的电线，确保安全用电。
3) 检修区域内应定期清理积尘，避免尘埃积累引发安全事故。
第三章内部检修操作要求3.1 准备工作1) 工作人员要仔细阅读电除尘设备的检修手册和安全操作规程，了解设备结构和检修要求。
2) 准备所需工具和设备，包括扳手、螺丝刀、测压仪等，确保工作顺利进行。
3) 检查电除尘设备内是否有残留的电流，确保工作环境安全。
4) 检查个人防护装备是否齐全和有效，确保工作人员的人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意 进入灰斗内部检修时 一定要挂好安全带 并设一名专门的监护人
检修作业指导书
页数 5/8 编号 QJX/GL-CC-01
见证点W1
班组 分公司 设备部
签字
日期
大小框架及振打系统检修 并行工序二
阴极小框架的检查处理
各拉杆紧固无晃动
是
处理方法 用螺栓紧固并点焊
小框架无倾斜 偏移 上下框架在垂直水平面内
标准 错位度及不平行度小于 10mm
记录不平行度
mm
处理方法 利用调整小框架的拉杆调整小框架的位置
材料备件准备
减速机 减速机 瓷轴 万向节 尘中轴承 尘中轴承 螺栓 螺栓 螺栓 石墨盘根 阳极振打锤 阴极振打锤 阳极振打砧子 阴极振打砧子 管状芒刺线 阳极振打砧子夹板 阳极检修人孔门
10 磅 12" 14 17mm 17 19mm 30 32mm 1.5 磅 760mm 500mm 1/2"
XWED53 1505 0.37 XWED42 1505 0.37
检修公司检修文件包
文件编号 1
秦电检修公司
检修作业指导书
页数 3/8 编号 QJX/GL-CC-01
三 安全措施
办理工作票 电除尘器断电 挂警告牌 阴阳极振打停止运行 停电 挂警告牌 高压隔离开关打至接地 挂 禁止合闸 有人工作 警告牌 停止#3 炉吸 送风机 一次风机运行 关闭高 低料位计 进入除尘器前要挂接地线 进入除尘器内部使用强光手电 在上下阴极走梯工作时 要挂好安全带 使用工具袋 以防工具掉入灰斗中 穿专用的防护连体服 使用电焊时 应作好防止触电的措施 电场内部禁止电 气焊同时使用 气焊带无破损 漏气 并悬挂 严禁踩在脚下 在除尘器外设一名可以看到或听到除尘器内部工作人员的监护人
检修作业指导书
页数 4/8 编号 QJX/GL-CC-01
极板 极线检修 并行工序一
极板的检修
用强光手电筒逐个电场逐排检查阳极板的磨损 变形情况 检查时应先查阳极
层 再查下阴极层 最后查上阴极层
测量阳极板排同极间距 标准 400 10mm
测点分布如下 各电场取相邻三排极板测量 测点如下图
极板 1
极板 2
是
否
处理办法
变形的极板用烤把加热变形部位消除应力
将松动的螺栓紧固
阴极线的检查
用强光手电筒逐个电场逐排检查极线 检查时要振动小框架或勾动每一根极线
有无晃动的极线
有
无
有无固定螺栓脱落的极线
有
无
有无断线
有
无
板 线间是否挂有异物
有
无
对刺针进行检查有无灰球封闭
有
无
有无芒刺线 刺针脱落造成烧伤超过三分之一的极线 有
运行 投入冲洗水 工作人员站在阳极层网格板上用自制的清灰工具逐个灰
斗进行清灰
灰斗内积灰清除干净后 应根据前期诊断记录对漏点及焊缝不全的进行补焊
注意 1.较大的灰块应敲碎 以防将落灰管堵住 无法正常下灰
2.清灰时不要下到灰斗内部进行清灰
电场内部检修
以下三道工序并列执行
检修公司检修文件包
文件编号 2
秦电检修公司
前期设备诊断
运行电压能否达到要求 除尘器四壁及灰斗是否有漏风漏灰现象
能
否
是
否
检修公司检修文件包
文件编号 1
秦电检修公司
检修作业指导书
是否有运行中无法消除的缺陷 检修周期内发生的事故或缺陷
工具准备
大锤 活扳手 梅花扳手 梅花扳手 梅花扳手 手锤 撬棍 钢板尺 无缝管 铁锹 扫把 强光手电 防尘口罩 接地线 扁铲 破布 松动剂 工具袋 10mm 尼龙绳 安全带 电气焊
版 使用
编写 修改
校核
批准
次 阶段 姓名 签字 日期 姓名 签字 日期 姓名 签字 日期
04 实施 韩冬
开工时间 终结时间
年月日 年月日
计划工时
h
实用工时
h
一 引用的技术标准或技术资料
1 锅炉检修规程
二 修前准备 资料准备
阅读设备使用说明书 阅读设备台帐,缺陷记录,检修资料 分析设备运行状况
学习 电业安全工作规程 熟悉检修标准
处理方法 通过调整尘中轴承的高度调整水平
大框架结构型钢有无脱焊弯曲现象
有
处理方法 补焊
阴阳极振打传动装置检修
根据振打锤的位置 判断振打方向是否正确
是
处理方法 由电气调整电机转向
检查振点是否准确 对振点偏移的进行调正
处理方法 松开 U 型螺栓 调整后紧固 并加止退焊点
检查振打锤是否有损坏现象
有
处理方法 进行更换
检查振打锤 U 形螺栓是否有松动
有
处理方法 进行点焊
检查轴套是否移位
有
处理方法 用扁铲和手锤松开轴套锁母 调整轴套的位置
检查振打锤应转动灵活 无卡死 碰撞现象
有
处理方法 清除灰尘进行松动
否
无 否 无 否 无 否
无 无 无 然后紧固轴套锁母 无
检修公司检修文件包
文件编号 2
秦电检修公司
检修作业指导书
签字 日期
见证点W4 班组 分公司 设备部
试验结束 停止各电场运行 立即关闭除尘器人孔门 除尘器所有工作检修完毕 清理现场 结工作票
检修公司检修文件包
文件编号 2
秦电检修公司
检修记录
页数 1/2 编号 QJX/GL-CC-01
项目名称
电除尘器检修
使用该记录设备
# 3 炉电除尘器
一 修前检查
1 修前各电场二次电压 二次电流值 单位 V2 Kv I2 mA
极板 3
测点
A1
A2
上阴极层
B1 测点
B2 下阴极层
C1 测点
C2 阳极层
并记录实测数据
检查下夹板限位 应有活动间隙 3~5mm 检查极板下沉情况 上部固定是否牢固
是
否
检查极板撞击杆变形情况
有
无
检查承击部分磨损情况 检查振打中心
更换磨损部分 通过调整振打锤位置调整振打中心 是
否
检查阳极板腰带固定螺栓是否松动
检修公司检修文件包
文件编号 1
秦电检修公司
检修作业指导书
页数 1/8 编号 QJX/GL-CC-01
人员要求
检修作业名称
专责工
人
检修工
人
电除尘器检修
生效印
助手
人
试验工
人
使用该指导书的设备
工作负责人签字
电焊工
人
起重工
人
# 3 炉电除尘器
工作成员签字
其它
人
质量控制点
见证点 W 4 个 停工待检点 H 1 个
检查瓷轴箱检修门密封填料是否严密
是
否
处理方法 更换瓷轴箱检修门密封填料
根据修前诊断对阴阳极振打减速机进行加油维护或检查更换
是否更换减速机
是
否
记录所更换减速机位置 型号源自签字 日期见证点W2 班组 分公司 设备部
气流分布板 槽形板 阻流板检修 并行工序三
气流分布板检修
检查气流分布板连接固定的卡子夹板是否松动 脱落及螺栓磨损情况 检查气 流分布板固定角钢是否摆动 检查气流分布板开孔的磨损情况及通风情况 检 查气流分布板附近是否有由于气流分布不均引起的局部冲刷现象 根据检查情况对松动 脱落的卡子夹板进行点焊紧固 对磨损的螺栓进行更换 对摆动的固定角钢进行焊接紧固 根据局部冲刷现象 在气流分布板上通过扩 孔或堵孔的方法调节气流的分布情况 槽形板检修
页数 6/8 编号 QJX/GL-CC-01
检查尘中轴承磨损情况 托滚磨损量超过 1/6 时 应更换
检查轴承支座是否开焊或变形 进行修复
测相同电场的传动轴是否在同一水平面 通过调整尘中轴承的高度将各传动轴
调整到同一水平面
检查联轴器连接情况 是否有大轴串轴现象 如有 进行恢复
恢复时可将尘中轴承座上部的限位销子取下 用撬棍撬动串位的大轴 使脱开
电焊线
四 工作步骤
电场内部清灰及宏观检查
清灰前的宏观检查
检查人孔门附近是否有漏风引起的严重腐蚀
是
否
记录人孔门漏风情况
检查人孔门是否需更换
是
否
用气割将需更换的人孔门拆除 在电场内部检修步骤中执行
新人孔门就位 进行焊接
人孔门是否满焊
是
否
是否更换人孔门盘根
是
否
记录更换人孔门盘根位置
检查板线积灰,板上积灰厚度应不大于 3mm 若积灰厚度大于 3mm 芒刺针有
的活动联轴器恢复正常位置
检查上 下阴极绝缘板是否有破裂 损坏 擦拭上下阴极绝缘板
瓷轴箱内部清理及漏点检查
打开瓷轴箱检修门
清理瓷轴箱内的积灰
用破布擦拭瓷轴
检查瓷轴 表面应无裂纹 变色等异常情况
记录瓷轴情况
对有裂纹 变色等异常现象的瓷轴进行更换
记录更换瓷轴的情况
检查瓷轴箱各部焊缝 如焊缝不全或箱体存有漏点 应进行补焊
灰球封闭时 应分析确定引起原因:
振打失灵
是
否
振打力不足
是
否
检查各走梯,振打轴部位有过高积灰
检查各部墙壁及顶部是否有严重腐蚀现象 分析是否由漏风引起
检查气流分布板是否有堵孔现象
是
否
检查各灰斗壁有无积灰,棚灰现象
