ArcGIS使用arcpy实现批量裁剪、分幅裁剪和矢量要素逐个导出

合集下载

arcgis影像裁剪的步骤

arcgis影像裁剪的步骤

arcgis影像裁剪的步骤
裁剪影像在ArcGIS中是一个常见的操作,通常用于提取感兴趣区域的影像数据。

以下是在ArcGIS中裁剪影像的一般步骤:
1. 打开ArcMap或ArcGIS Pro软件,并加载需要裁剪的影像数据。

2. 确保在 Catalog 窗口中连接到包含需要裁剪的影像数据的文件夹或数据库。

3. 在 ArcToolbox 中找到 "Data Management Tools" -> "Raster" -> "Ras ter Processing",然后双击 "Clip" 工具。

4. 在 "Clip" 工具对话框中,选择需要裁剪的输入栅格数据。

5. 指定裁剪范围,可以是一个矢量要素类或指定的范围坐标。

6. 指定输出栅格数据的保存位置和名称。

7. 根据需要设置其他裁剪选项,如裁剪像元大小、裁剪范围外
的像元值等。

8. 运行工具,等待裁剪过程完成。

值得注意的是,ArcGIS还提供了其他一些裁剪影像的工具和方法,比如使用遥感影像处理工具进行裁剪,或者使用栅格计算器进行裁剪等。

裁剪影像的具体步骤可能会因数据类型、裁剪范围和需求而有所不同,但以上步骤是一个常见的基本流程。

希望这些信息能帮助到你。

软件应用:Arcgis数据驱动页面用法(用于批量输出图片)

软件应用:Arcgis数据驱动页面用法(用于批量输出图片)

Arcgis 数据驱动(用于看图说话与批量出图)1、数据驱动的打开[文件]-[打印与页面设置] 左下角数据驱动页面如图设置,图层为有档案编码字段的图斑文件,名称字段为档案编码字段[自定义]-[工具条]-[数据驱动页面]可以通过这里左右翻页跳转下一个档案,也可以直接输入档案号查看档案。

设置完后先保存。

有时候翻页翻着翻着就死机退出了。

保存过省的再设置2、定义查询(用于数据驱动页面的页面内容精简)对象:数据驱动页面图层外所有图层都可以使用(如果想要对数据驱动页面的图层使用,可以把数据驱动图层的图层再一次加入内容)两次加入的数据驱动页面定义查询在图层属性中。

用法:1、对于图层内容,有时候内容太多,可以用定义查询进行精简。

比如地名图层AGNP(来自全省ARCGIS文件),里面有CLASS字段,其中AK级为行政村名,AI,AH,AJ为乡镇名,所以可以定义显示这几个就够了,点击查询构建器。

点击CLASS 后点击获取唯一值。

后构建[CLASS] = 'AH' OR [CLASS] = 'AI' OR [CLASS] = 'AJ' OR [CLASS] = 'AK'。

出来后图上只显示这些等级的图元。

可以在符号系统-类别-唯一值中只设置这几类的图像,其它值用无色符号表示,达到类似效果,但是会导致出图慢。

2、页面定义(与数据驱动页面结合,用于筛选与数据页面相关内容)定义查询中如下设置。

只显示在当前设置图层中制定的字段与数据驱动页面中名称字段值对应的图元。

结合数据驱动,看图说话时只显示当前档案编码的图斑,没有其他图斑干扰。

批量出档案插图时,把一个图斑图层设置成某色半透明,然后开页面定义,对插图中要标注的图斑加色突出显示,并实现只标注档案对应图斑,其他图斑不标注。

在做档案插图时,只需要对应单元与对应样点,也通过该功能实现。

即在数据驱动页面后,再添加一次数据驱动页面的图层,对其设置定义查询,只显示档案编码与数据驱动页面一致的图斑,则可对当前单元进行突出显示。

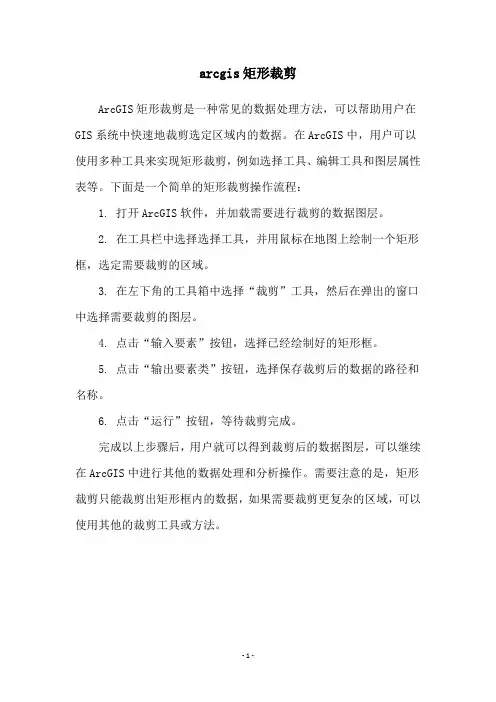

arcgis矩形裁剪

arcgis矩形裁剪

arcgis矩形裁剪
ArcGIS矩形裁剪是一种常见的数据处理方法,可以帮助用户在GIS系统中快速地裁剪选定区域内的数据。

在ArcGIS中,用户可以使用多种工具来实现矩形裁剪,例如选择工具、编辑工具和图层属性表等。

下面是一个简单的矩形裁剪操作流程:
1. 打开ArcGIS软件,并加载需要进行裁剪的数据图层。

2. 在工具栏中选择选择工具,并用鼠标在地图上绘制一个矩形框,选定需要裁剪的区域。

3. 在左下角的工具箱中选择“裁剪”工具,然后在弹出的窗口中选择需要裁剪的图层。

4. 点击“输入要素”按钮,选择已经绘制好的矩形框。

5. 点击“输出要素类”按钮,选择保存裁剪后的数据的路径和名称。

6. 点击“运行”按钮,等待裁剪完成。

完成以上步骤后,用户就可以得到裁剪后的数据图层,可以继续在ArcGIS中进行其他的数据处理和分析操作。

需要注意的是,矩形裁剪只能裁剪出矩形框内的数据,如果需要裁剪更复杂的区域,可以使用其他的裁剪工具或方法。

- 1 -。

论述基于Python的ArcGIS批量地图输出方法

论述基于Python的ArcGIS批量地图输出方法

论述基于Python的ArcGIS批量地图输出方法引言在基于ArcGIS的地理信息系统的开发中,经常需要将地图按照一定的属性和比例要求导出为相应图片。

一般情况下我们会选择直接使用ArcGIS工具箱直接导出图片,但当我们需要导出多张图片时,就显得非常麻烦。

然而ArcGIS提供了多种编程接口和类库,可以让我们方便地自己定制各种2次开发地理信息系统和工具。

ArcGIS有提供C#,JAVA等传统语言的AO接口,还有提供VB和Python这类解析性语言的接口。

AO接口过于复杂,适用于用来二次开发GIS系统,而用来制作小型辅助工具有点大材小用;VB将近淘汰边缘,而且新版本ArcGIS默认不支持,需要安装;所以我们选择了Python作为小工具制作的辅助语言。

Python是一种不受局限的、跨平台的开源编程,属于解析性脚本语言。

Python具有脚本语言中最丰富和最强大的类库,而且能把其他语言制作的各种模块轻松地联结在一起。

Python非常简单易学,开发效率极高。

1.arcpy简介arcpy是ArcGIS的一个Python包,包含对地图操作和地图代数的支持,支持编辑处理和几何操作。

Python已經与ArcGIS高度集成,方便实现GIS的各种处理流程。

2.实现方法实现将mxd文件批量地图输出需要做两次遍历才能把所有地图输出。

如图1所示,首先遍历mxd文件目录中的mxd文件,然后将每个文件中所包含的图层遍历出来。

获取每个图层后,需要先将图层开启显示,然后调用arcpy库的方法将图层输出成JPG文件,完成后关闭该图层,最后遍历完毕地图也输出完毕。

2.1导入arcpy库在Python中操作使用ArcGIS的功能,必须先导入ArcGIS提供的Python类库arcpy。

arcpy库是ArcGIS产品自带的,不需要额外安装。

导入方法是:import arcpy2.2遍历子目录在Python中,内置了一个非常简单目录遍历方法os.walk()。

arcgis数据处理方法

arcgis数据处理方法

ArcGIS 数据处理方法综述ArcGIS 是一款广泛应用于地理信息领域的软件,提供了丰富的数据处理方法,可以帮助用户高效地处理和分析数据。

以下是 ArcGIS 数据处理方法的综述:1. 数据导入和导出ArcGIS 支持多种数据格式的导入和导出,包括矢量数据、栅格数据、空间数据等等。

用户可以使用 ArcGIS 软件中的数据导入和导出工具,将数据导入到 GIS 空间中,或者将数据导出到其他格式中。

2. 数据重投影数据重投影是指将原始数据投影到不同的坐标系中,以满足不同的应用需求。

重投影可以使得数据在新的坐标系中显示正确,但是需要注意数据精度和投影误差的问题。

3. 数据剪裁数据剪裁是指将数据剪裁到特定的区域内,以满足用户的不同需求。

用户可以在使用 ArcGIS 软件的过程中,使用数据剪裁工具将数据剪裁到指定的区域内。

4. 数据增强数据增强是指对数据进行修饰和美化,以提高数据的可读性和可用性。

数据增强包括颜色、纹理、样式等元素的调整,可以使数据看起来更加直观和易于理解。

5. 数据分类数据分类是指将数据按照某种规则划分为不同的类别。

在 GIS中,用户可以使用数据分类工具将矢量数据按照颜色、纹理、形状等特征进行分类。

6. 数据聚合数据聚合是指将数据按照某种规则进行合并、分组、筛选等操作。

在 GIS 中,用户可以使用数据聚合工具对栅格数据、矢量数据等进行聚合操作,以满足用户的不同需求。

7. 数据可视化数据可视化是指将数据以图形化的方式展示出来,以满足不同的应用需求。

在 GIS 中,用户可以使用数据可视化工具将数据呈现在地图上,或者使用其他可视化工具将数据呈现为其他形式。

以上是 ArcGIS 数据处理方法的综述。

不同的数据处理方法适用于不同的应用场景,用户需要根据自己的需求选择合适的数据处理方法。

同时,数据处理方法的优缺点也需要综合考虑,以满足不同的应用需求。

浅谈基于ArcGIS的影像批量裁剪

浅谈基于ArcGIS的影像批量裁剪

浅谈基于ArcGIS的影像批量裁剪周春峰【摘要】在对基于ArcGIS软件进行影像批量裁剪的实现方法和过程进行阐述的基础上,重点介绍了采用ModelBuilder方法制作批处理工具,为经常从事影像裁剪工作的相关技术人员提供参考.【期刊名称】《北京测绘》【年(卷),期】2015(000)006【总页数】3页(P136-137,146)【关键词】ArcGIS;ModelBuilder;批量裁剪【作者】周春峰【作者单位】辽宁省基础测绘院,辽宁锦州121003【正文语种】中文【中图分类】P2081 引言目前,很多专业或非专业的图像处理软件都能提供基于坐标的影像裁剪功能,这给DOM制作和数据处理等工作带来了一定的便利。

然而,大部分软件在批量影像裁剪方面,具有较大的局限性,如:编程开发难度大、软件功能不够灵活、无法实现非标准图幅裁剪等,从而导致目前仍有相当一部分作业单位一直采用手工方式裁剪影像,不仅作业效率低下,同时也增加了质量管理成本[1]。

因此,如何找到一种简单、快捷、可靠的批量影像裁剪方法,成为很多从事于此项工作人员的迫切愿望,本文以锦州市1∶10000影像裁剪为例,介绍利用ArcGIS 软件的ModelBuilder方法制作裁剪工具,实现影像批量裁剪的方法。

2 软件平台介绍2.1 ArcGISArcGIS是美国环境系统研究所(Environment System Research Institute,ESRI)开发的GIS软件产品,是世界上应用最广泛的GIS软件之一。

它是一个统一的地理信息系统平台,包括5个基础框架:桌面软件Desktop、服务器GIS、嵌入式GIS和移动GIS以及数据服务器ArcSDE组成[2]。

本文主要使用桌面软件ArcGIS Desktop,ArcGIS Desktop包含 Arc Map、ArcCatalog、Arc Toobox以及ArcGlobe等在内的用户界面组件,是供GIS专业人员使用的ArcGIS软件。

arcmap栅格裁剪矢量

arcmap栅格裁剪矢量

arcmap栅格裁剪矢量
在GIS中,矢量和栅格数据是两种不同类型的数据格式,它们有
各自的优势和劣势。

而在实际应用中,需要在这两种格式之间互相转
换和处理,其中一个重要的操作就是将栅格数据裁剪为指定范围内的
矢量数据。

下面将介绍如何利用ArcMap软件对栅格数据进行裁剪操作。

第一步:打开ArcMap软件并加载需要进行裁剪处理的栅格数据,确保你已经拥有需要裁剪栅格的区域的矢量数据。

第二步:在ArcMap软件左下角的“Catalog”中找到需要裁剪的
栅格数据,并右键单击该图层,然后选择“Export Data”。

第三步:在弹出的窗口中,修改“Output raster”文件夹和文
件名,选择合适的数据类型和压缩方式。

然后在“Extent”选项中选
择“Clipping Geometry”。

第四步:单击“Clipping Geometry”后,会弹出一个新的窗口,选择你需要用来裁剪栅格数据的矢量数据。

第五步:在矢量数据窗口中选择你需要的矢量数据并单击“OK”
按钮。

第六步:回到“Export Data”窗口,单击“OK”按钮开始导出
裁剪后的栅格数据。

第七步:导出成功后,将新的裁剪栅格数据拖到ArcMap的主窗
口中。

可以看到,以上的方法非常简单易行。

通过以上方法,你可以轻
松地将需要裁剪的栅格数据以指定矢量形状进行切割,获得你需要的
矢量数据。

除此之外,ArcMap还支持多种其他的数据处理和操作方式,凭借它强大的数据可视化和GIS分析功能,可以更好地帮助用户更好
地理解和管理数据。

ArcGIS:矢量裁剪矢量,矢量裁剪栅格

ArcGIS:矢量裁剪矢量,矢量裁剪栅格

ArcGIS:矢量裁剪矢量,矢量裁剪栅格
一:矢量裁剪矢量
方法:ArcToolbox——>分析工具——>叠加分析——>相关
输入要素:待裁剪与裁剪的矢量图层;
连接属性:NO_FID(不会将裁剪矢量图层的字段追加在待裁剪矢量图层的字段后面)、ONLY_FID/ALL(会将裁剪矢量图层的字段追加在待裁剪矢量图层的字段后面)
二:矢量裁剪栅格
方法1:ArcToolbox——>Spatial Analyst——>提取分析——>按腌膜提取
注意:1、菜单栏自定义——>扩展模块——>Spatial Analyst 需要提前开启,否则会报ERROR
2、环境——>处理范围——>捕捉栅格——>选中原栅格,为了后面处理符号系统
3、输出路径尽量不要有中文
方法2:ArcToolbox——>数据管理工具——>栅格——>栅格处理——>裁剪
注意:1、在裁剪假面,需要勾选“使用输入要素裁剪几何”
2、环境——>处理范围——>捕捉栅格——>选中原栅格,为了后面处理符号系统
3、输出路径尽量不要有中文
三:裁剪的问题
可以注意到,裁剪之后的栅格颜色比原栅格颜色深,而且值从0-246变为了27-255,这是由于原栅格与结果栅格的拉伸方式和统计值不同造成的,
解决方案:原栅格——>符号系统——>拉伸——>统计数据——>从自定义设置——>另存为XML
结果栅格——>符号系统——>拉伸——>类型——>标准差——>统计数据——>自定义设置
——>加载XML。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ArcGIS使用arcpy实现批量裁剪、分幅裁剪和矢量要素
逐个导出
赵岩
对栅格数据进行裁剪以及导出矢量要素中的某一个要素,在ArcGIS中使用clip工具和Export data可以轻松的实现。

但当我们需要批量处理数据时,这种方法有点耗时和手疼,如果使用Python调用arcpy使用循环语句就可以轻松搞定了,这样我们就可以一边看着电影,一边等待电脑完成手工可能需要一天的工作量。

方法如下:
①打开电影(可以选择直接播放,因为如果手速快的话,正片播放前应该能完成操作)。

②打开ArcGIS,打开Python窗口。

批量裁剪
批量裁剪,是指使用一个矢量面文件,对一个文件夹中的多个栅格文件进行裁剪的过程。

③输入以下代码,注意修改矢量文件和输出路径。

剪切后采取的命名方式是原栅格名称加上“_clip”。

"""
赵岩
2020-12-8
这段代码用于在ArcGIS IDLE(Python GUI)中实现对一个文件夹中的多个栅格文件的批量裁剪。

即用一个面矢量文件,裁剪多个矢量文件。

"""
import arcpy
arcpy.env.workspace = (r"D:\test")#设置当前工作空间
clipFeature = (r"D:\test\clip.shp")#定义用于裁剪的矢量面文件
outpath = (r"D:\test\clip\\")#定义输出路径
rasters = arcpy.ListRasters("*", "TIF")#获取当前工作空间的所有栅格文件
#依次对当前工作空间每一个栅格进行裁剪
for raster in rasters:
print("Cliping "+raster)#打印正在裁剪的栅格文件
file_name = raster.split('.')[0]#去掉栅格名称的后缀.tif
#执行掩膜裁剪
outExtractByMask = arcpy.gp.ExtractByMask_sa(raster, clipFeature, outpath+file_name+'_clip.tif')
print('Finished!')
④回车,运行代码,窗口会提示正在剪切的栅格文件
⑤是不是影片刚好进入正片,那就开始吧。

⑥出现Finished!则表示裁剪完成。

分幅裁剪
分幅裁剪,就是将一个矢量面文件中的多个面要素逐个对同一个栅格文件进行裁剪,从而得到栅格数据的不同部位。

③输入以下代码,注意修改矢量文件、栅格文件和输出路径。

剪切后采取的命名方式是每个面要素的FID加上“_clip”。

"""
赵岩
2020-12-8
这段代码用于在ArcGIS IDLE(Python GUI)中实现对一个栅格文件的不同位置分别进行裁剪。

即遍历一个面矢量文件中的每一个面要素,分别对同一个栅格进行裁剪。

"""
import arcpy
arcpy.env.workspace = (r"D:\test")#设置当前工作空间
feature = (r'D:\test\clips.shp')#定义用于裁剪的矢量面文件
raster = (r'D:\test\GLP_DEM.tif')#定义栅格文件
outpath = (r'D:\test\clip\\')#定义输出路径
#遍历矢量文件中的每一个面要素
with arcpy.da.SearchCursor(feature, ["SHAPE@",'FID']) as cursor:
for row in cursor:
mask = row[0]#让每个斑块成为掩膜
print('Cliping with ' + str(row[1])+'row element to new raster')#打印正在裁剪的栅格文件
outExtractByMask = arcpy.gp.ExtractByMask_sa(raster, mask, outpath+str(row[1])+'_clip.tif')
print("Finished!")
④回车,运行代码,窗口会提示正在剪切的栅格文件
⑤可以看下一部影片了。

⑥出现Finished!则表示裁剪完成。

批量导出
批量导出,是指将一个矢量文件中的每一个要素逐个导出为单个文件。

③输入以下代码,注意修改矢量文件和输出路径。

导出后采取的命名方式是每个面要素的FID。

"""
赵岩
2020-12-8
这段代码用于在ArcGIS IDLE(Python GUI)中实现将矢量文件中的每一个要素逐个导出。

"""
import arcpy
import os
arcpy.env.workspace = (r"D:\test")#定义工作空间
feature = (r"D:\test\clips.shp")#定义要处理的矢量文件
out_path= (r"D:\test\clip")#定义输出文件路径
#query = """"AREA" > 0"""#设定输出文件需要满足的条件
#使用SearchCursor遍历属性表中的每个符合条件的要素
#SHAPE@指代单个要素,FID是一个字段,query是条件
with arcpy.da.SearchCursor(feature, ["SHAPE@",'FID']) as cursor:
for row in cursor:
print("Exporting FID="+str(row[1])+" row element to single vector file")#打印正在导出的要素
arcpy.FeatureClassToFeatureClass_conversion
(row[0],out_path,row[1])#以FID为名称导出要素
print("Finished!")
④回车,运行代码,窗口会提示正在导出的矢量文件
⑤可以看下一部影片了。

⑥出现Finished!则表示裁剪完成。
