人教版高中物理第十一章 电路及其应用精选试卷测试卷附答案
人教版高中物理第十一章电路及其应用精选试卷测试卷附答案一、第十一章电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A、2A，若把1A、2A分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A．图甲中的1A、2A的示数相同B．图甲中的1A、2A的指针偏角相同C．图乙中的1A、2A的示数和偏角都不同D．图乙中的1A、2A的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A错误，B正确；CD.图乙中的A1、A2串联，A1、A2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD错误。
2．小灯泡的电流I随所加电压U变化如图所示，P为图线上一点，PN为图线的切线，PQ 为U轴的垂线，PM为I轴的垂线。
下列说法错误的是（）A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝12UIC．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I1RD．对应P点，小灯泡的功率为图中矩形PQOM所围的面积【答案】C【解析】【详解】A．I-U图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A正确；B．由图象知P点对应的电压为U1，电流为I2，因此小灯泡的电阻为：R＝12UI选项B正确；C．在电路中灯泡L两端的电压为U1时，跟灯泡串联的电阻R两端的电压为I2R，选项C错误；D．I-U图象中矩形PQOM所围的面积UI表示对应P点小灯泡的实际功率，选项D正确。
本题选错误的，故选C。
3．如右上图所示，某一导体的形状为长方体，其长、宽、高之比为a∶b∶c=5∶3∶2．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4．在1、2两端加上恒定的电压U，通过导体的电流为I1；在3、4两端加上恒定的电压U，通过导体的电流为I2，则I1∶I2为（）A．9∶25 B．25∶9 C．25∶4 D．4∶25【答案】C【解析】试题分析：根据电阻定律R=ρLS得，当在1、2两端加上恒定电压U时，R1＝ρcab，在在3、4两端加上恒定的电压时，R2＝ρabc，所以2122R cR a＝425，根据欧姆定律I=UR得，电流之比为25：4，C正确．考点：本题考查电阻定律、欧姆定律．4．阻值相等的四个电阻、电容器C及电池(E内阻可忽略)连接成如图所示电路.开关S断开且电流稳定时，C所带的电荷量为1Q，闭合开关S，电流再次稳定后，C所带的电荷量为21.Q Q与2Q的比值为()A．25B．12C．35D．23【答案】C【解析】试题分析：根据等效电路，开关S 断开时，电容器的电压12112325+3E U R E R R =⋅⨯=，得11Q CU =；S 闭合时，211123+2E U R E R R =⋅=，22Q CU =，故112235Q U Q U ==，故选C ． 【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．5．如图是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～10 V ，当使用a 、c 两个端点时，量程为0～100 V ．已知电流表的内阻R g 为500 Ω，满偏电流I g 为1 mA ，则电阻R 1、R 2的值( )A ．9500Ω；90000ΩB ．90000Ω；9500ΩC ．9500Ω；9000ΩD ．9000Ω；9500Ω【答案】A【解析】【详解】由图示电路图可知110V ()g g I R R +=，1210()0V g g I R R R ++=，代入数据解得19500ΩR =，290000ΩR =A. 9500Ω；90000Ω与分析相符，符合题意B. 90000Ω；9500Ω与分析不符，不符合题意C. 9500Ω；9000Ω与分析不符，不符合题意D. 9000Ω；9500Ω与分析不符，不符合题意6．如图所示的电路，将两个相同的电流表分别改装成A 1(0-3A)和A 2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）A ．A 2的指针还没半偏时，A 1的指针已经半偏B ．A 1的指针还没半偏时，A 2的指针已经半偏C ．A 1的读数为1A 时，A 2的读数为0.6AD ．A 1的读数为1A 时，干路的电流I 为1.2A【答案】D【解析】AB ：电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流计两端电压相等，两电流计相同，则流过两电流计的电流相等，所以A 1的指针半偏时，A 2的指针也半偏．故AB 两项均错误．CD ：两电流计改装电流表量程之比为5：1，两电流表的内阻之比为1：5；两电表并联，通过两电流表的电流之比为5：1，当A 1的读数为1A 时，A 2的读数为0.2A ，干路中电流为1.2A ．故C 项错误，D 项正确．7．如图所示是一个电路的一部分,其中R 1=10Ω,R 2=4Ω,R 3=4Ω,I 1=0.3A,I 2=0.5A,那么电流表测得的电流为( )A ．0.25A ，方向向右B ．0.15A ，方向向左C ．0.75A ，方向向左D ．0.35A ，方向向右【答案】A【解析】【详解】1R 两端的电压：1110.310V 3V U I R ==⨯=2R 两端的电压：2220.54V 2V U I R ==⨯=1R 左端与2R 的左端电势相等，而12U U >，则有1R 右端的电势低于2R 右端的电位。
3 R 两端的电压：312 3V 2V 1V U U U =-=-=通过3R 的电流：3330.25A U I R == 3 R 上端电势低，下端电势高，电流方向由下向上，因此用节点法可知通过电流表的电流方向向右；设电流表的示数为A I ，对于电流表左端的节点，流入节点的电流等于流出节点的电流，即A 32I I I +=，所以电流表的示数： A 230.5A 0.25A 0.25A I I I =-=-= A.0.25A ，方向向右与分析相符，符合题意；B.0.15A ，方向向左与分析不符，不符合题意；C.0.75A ，方向向左与分析不符，不符合题意；D. 0.35A ，方向向右与分析不符，不符合题意；8．如图，有一未知电阻R x ，为了较准确地测出电阻值，利用试触法得到两组数据，接a 时得到数据为6V 、0.15A ，接b 时得到数据为5.8V 、0.2A ，那么该电阻测得较为准确的数值及它与与真实值比较的情况是 （ ）A ．29Ω，大于真实值B ．40Ω，大于真实值C ．29Ω，小于真实值D ．40Ω，小于真实值 【答案】B【解析】【详解】开关接a 、b 两点时，电压表示数相对变化量6 5.81630U U ∆-==，电流表示数相对变化量0.20.1510.153I I ∆-==，则有I U I U∆∆>，电流表示数变化量大，则电流表应采用内接法，即开关应接在a 点，电阻测量值6400.15R =Ω=Ω；由于采用电流表内接法，电流表分压，电压测量值大于真实值，电阻测量值大于真实值，故选项B 正确，A 、C 、D 错误。
9．某些肿瘤可以用“质子疗法”进行治疗。
在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。
质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。
如图所示，来自质子源的质子（初速度为零），经加速电压为U 的加速器加速后，形成细柱形的质子流。
已知细柱形的质子流横截面积为S ，其等效电流为I ；质子的质量为m ，其电量为e .那么这束质子流内单位体积的质子数n 是A 2I U eS mB I m eS eUC 2I eU eS mD 2Im eS eU【答案】D【解析】【分析】【详解】 质子被加速时：212Ue mv =由于 I neSv =解得2I m n eS eU =A 2I U eS m ，与结论不相符，选项A 错误；B I m eS eU ，与结论不相符，选项B 错误；C 2I eU eS m C 错误；D 2Im eS eUD 正确； 故选D.10．一电流表串联一个分压电阻后就改装成一个电压表，当把它和标准电压表并联后去测某电路中的电压时，发现标准表读数为2V 时，而改装表的读数为2.1V .为了使它的读数准确，应( )A ．在原分压电阻上再串联一个较小的电阻B ．在原分压电阻上再并联一个较大的电阻C ．在原分压电阻上再串联一个较大的电阻D ．在原分压电阻上再并联一个较小的电阻【答案】A【解析】【详解】两电压表并联，通过它们的电压相等，标准表读数为2V 时，而改装表的读数为2.1V ，说明改装后的电压表串联的电阻稍小，而导致电流稍大；为校准电压表，应使串联的电阻阻值稍微增大，可以在原分压电阻上再串联一个较小的电阻，故A 正确，B 、C 、D 错误． 故选A 。
11．如图所示是电阻R 的I －U 图象，图中α＝45°，由此得出A ．导体的电阻与与电阻两端的电压成正比B ．电阻R ＝0.5 ΩC ．因I －U 图象的斜率表示电阻的倒数，故R ＝1tan α＝1.0 Ω D ．在R 两端加上6.0 V 的电压时，每秒通过电阻横截面的电荷量是3.0 C【答案】D【解析】【分析】【详解】A.电阻的大小是由电阻本身决定的，与电流的大小、电压的大小无关．故A 错误； BC.根据电阻的定义式可知，I −U 图象斜率的倒数等于电阻R ，则得：1025U R I ==Ω=Ω， 故B 错误，C 错误；D.当U =6V 时，电流： 6A 3A 2U I R === 则每秒通过电阻横截面的电荷量： q =It =3×1C=3.0C ，故D 正确．12．如图所示，四个相同的电流表分别改装成两个安培表和两个伏特表，安培表A 1的量程大于A 2的量程，伏特表V 1的量程大于V 2的量程，把它们按图接入电路中，则下列说法正确的是（ ）A ．安培表A 1的偏转角大于安培表A 2的偏转角B ．安培表A 1的读数小于安培表A 2的读数C ．伏特表V 1的读数小于伏特表V 2的读数D ．伏特表V 1的偏转角等于伏特表V 2的偏转角【答案】D【解析】【详解】AB ．安培表A 1、A 2并联，电压相同，表头的电流，指针偏转角度相同，由于安培表A 1的量程大于A 2的量程，则安培表A 1的读数大于安培表A 2的读数。
人教版高中物理第十一章 电路及其应用精选试卷达标训练题(Word版 含答案)
人教版高中物理第十一章电路及其应用精选试卷达标训练题（Word版含答案）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示的部分电路中，已知I＝3 A，I1＝2 A，R1＝10 Ω，R2＝5 Ω，R3＝30 Ω，则通过电流表的电流大小和方向是()A．0.5 A，向右B．0.5 A，向左C．1 A，向右D．1 A，向左【答案】A【解析】【详解】对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c，已知流入的电流I＝3 A，流出的电流I1＝2 A，则还有1 A的电流要流出节点c，由此可知经过R2的电流I2＝1 A向右．根据欧姆定律，U1＝I1R1＝20 VU2＝I2R2＝5 V电压等于电势之差U1＝φc－φaU2＝φc－φb两式相减可得φb－φa＝15 V即b点电势比a点高15 V，则通过R3的电流330.5Ab aφφIR-==方向向上，对于节点b，流入的电流I2＝1 A，流出的电流I3＝0.5 A，则还有0.5 A的电流流出b点，因此可判断流过电流表的电流为0.5 A，向右，故A正确．故选A。
2．有一条横截面积为S的铜导线，通过的电流为I．已知铜的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A，电子的电量为e．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（）A．AIMSNρεB．AIMSNρεC．AIMSNρεD．AIMSNρε【答案】A【分析】【详解】设铜导线中自由电子定向移动的速率为v，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt=体积为V Sl Svt==质量为m vtSρ=这段导线中自由电子的数目为A Am vtSn N NM Mρ==在t时间内这些电子都能通过下一截面，则电流:q neIt t==代入解得，AvSN eIMρ=解得电子定向移动的速率：AMvSN eρ=故A正确，BCD错误．3．如图所示，P为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A、B之间，测出电阻为R，然后再将它按图乙方式接在C、D之间，这时P的电阻为（）A．R B．2RC．4RD．4R【答案】D【解析】【详解】将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
新人教版高中物理必修三第十一章《电路及其应用》测试题(含答案解析)
一、选择题1．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ）①甲表是安培表，R 增大时量程增大②甲表是安培表，R 增大时量程减小③乙表是伏特表，R 增大时量程增大④乙表是伏特表，R 增大时量程减小A ．①③B ．①④C ．②③D ．②④ 2．如图所示，厚薄为1mm 的矩形金属薄片边长10cm ab =，5cm bc =，当将1与2接入电路中时，电阻为R ，若将3与4接入电路中，则电阻为（ ）A ．12RB ．14R C ．2R D ．4R3．一根粗细均匀的金属丝，当其两端所加电压为U 时，通过其中的电流为I 。
现将金属丝均匀地拉长为原长的3倍，在其两端仍然加电压Ｕ的情况下，通过金属丝的电流为（ ）A ．9IB ．3IC ．13I D ．19I 4．有A 、B 两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（ ）A ．电阻A 的阻值大于电阻BB ．电阻A 的阻值小于电阻BC．两电阻并联时，流过电阻A的电流强度较小D．两电阻串联时，流过电阻A的电流强度较大5．由相同材料制成的两根长度相同、粗细均匀的电阻丝a、b，它们的伏安特性曲线如图所示，下列说法正确的是（）A．图线表示电阻丝的阻值与电压成正比B．两电阻丝都是非线性元件C．a电阻丝的阻值小于b电阻丝D．a电阻丝的横截面积小于b电阻丝6．把两根同种材料的电阻丝分别连在两个电路中，A电阻丝的长度为L，直径为d，B电阻丝长度为2L，直径为2d。
要使A、B电阻丝消耗的功率相同，加在两电阻丝上的电压之比应为（）A．U A∶U B＝1∶1 B．U A∶U B＝2∶1C．U A∶U B＝2∶2 D．U A∶U B＝2∶17．如图所示电路将两个相同的电流计分别改装成A1（03A）和A2（00.6A）的电流表，把两个改装后的电流表并联接入电路中测量电流，则下列说法中正确的是（）A．A1的读数为0.6A时， A2的读数为0.6AB．A1的读数为1A时，A2的读数为0.2AC．A1的指针偏转角度大于A2的指针偏转角度D．A1的指针偏转角度小于A2的指针偏转角度8．两个电阻R1、R2的伏安特性曲线如图所示，由图可知（）R==A．R1的电阻1tan451ΩB．R2的电阻随电压的增大而减小C．当U＝1V时，R2的电阻等于R1的电阻D．当U＝1V时，R2的电于大于R1的电阻9．某电解池，如果在1s内共有5×1018个二价正离子和1×1019个一价负离子通过面积为0.1m2的某横截面，那么通过这个横截面的电流是（）A ．0B ．0.8AC ．1.6AD ．3.2A 10．用伏安法测阻值约为10Ω的电阻，已知电流表内阻约为0.1Ω，电压表内阻约为10kΩ，则（ ） A ．应采用内接法，测量值偏小B ．应采用内接法，测量值偏大C ．应采用外接法，测量值偏小D ．应采用外接法，测量值偏大11．电流表的内阻是200Ωg R =，满刻度电流值是500μA =g I ，现欲把这个电流表改装成量程为1.0V 的电压表，正确的方法是（ ）A ．应串联一个0.1Ω的电阻B ．应并联一个0.1Ω的电阻C ．应串联一个1800Ω的电阻D ．应并联一个1800Ω的电阻12．如图甲所示，R 1和R 2是材料相同、厚度相同、上下表面都为正方形的导体，但R 1的尺寸比R 2大得多，把它们分别连接在如图乙所示的电路的A 、B 两端，接R 1时电压表的读数为U 1，接R 2时电压表的读数为U 2，则下列判断正确的是（ ）A ．R 1<R 2B ．R 1>R 2C ．U 1=U 2D ．U 1>U 2 13．如图所示是两个电阻的I -U 关系图线，图线1和2对应的导体电阻分别为R 1和R 2，下列结论中正确的是（ ）A ．12:2:3R R =B ．12:1:2R R =C ．将R 1与R 2串联后接于电源上，则电压比12:1:3U U =D ．将R 1与R 2并联后接于电源上，则电流比121:3I I =:14．下列说法中正确的有（ ）A ．通过导体的电流越大，则导体的电阻越小。
人教版高中物理第十一章 电路及其应用精选试卷测试卷(解析版)
人教版高中物理第十一章 电路及其应用精选试卷测试卷（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A【解析】【详解】根据题意可知，流过导体的电流和导体的电阻分别为 I nSev =，L R Sρ= 所以可得，加在导体两端的电压为 L U IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得 U E nev Lρ== 故选A2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
则02AB R R R ==，024CD R R R =＝ 选项D 正确，ABC 错误。
故选D 。
3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。
这一现象可解释为：当线圈转速变化时，由于惯性，自由电子与线圈有相对运动。
取金属线圈为参照物，正离子晶格相对静止，由于惯性影响，可等效为自由电子受到一个沿线圈切线方向的“力”F1，但正离子晶格对自由电子的作用力F2 不允许自由电子无限制地增大速度，F1和F2 会达到平衡，其效果是自由电子相对金属线圈有定向运动。
已知F1与线圈角速度的变化率α成正比，F2 与自由电子相对正离子晶格的速度成正比。

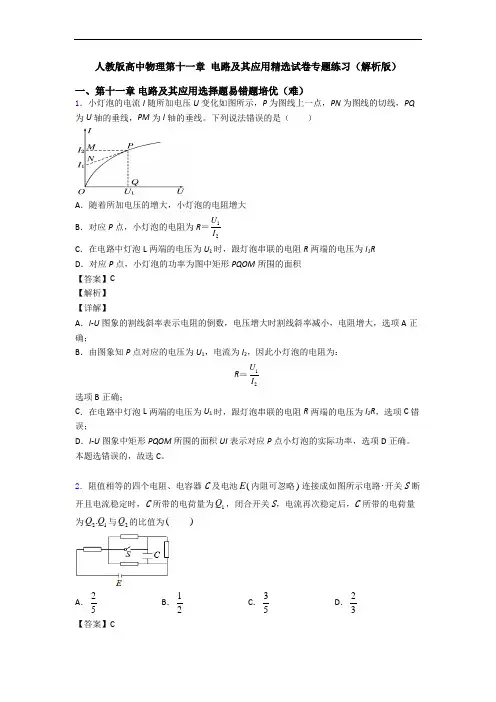

人教版高中物理第十一章 电路及其应用精选试卷专题练习(解析版)
人教版高中物理第十一章电路及其应用精选试卷专题练习（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。
下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1R D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 【答案】C 【解析】 【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。
本题选错误的，故选C 。
2．阻值相等的四个电阻、电容器C 及电池(E 内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时，C 所带的电荷量为1Q ，闭合开关S ，电流再次稳定后，C 所带的电荷量为21.Q Q 与2Q 的比值为( )A ．25B ．12C ．35D ．23【答案】C【解析】试题分析：根据等效电路，开关S 断开时，电容器的电压12112325+3E U R E R R =⋅⨯=，得11Q CU =；S 闭合时，211123+2E U R E R R =⋅=，22Q CU =，故112235Q U Q U ==，故选C ．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．3．关于电阻和电阻率下列说法正确的是( )A ．电阻率是表征材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越大B ．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大C ．由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D ．一根粗细均匀的电阻丝，电阻为R. 若将电阻丝均匀拉长，使它的横截面的半径变为原来的1/2,则电阻丝的电阻变为4R 【答案】B 【解析】 【详解】电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越差；电阻率越小，则其导电性能越好；但导体对电流的阻碍作用取决于电阻的大小，而电阻与导体的长度和截面积有关，故电阻率大的导体对电流的阻碍作用不一定大，故A 错误；对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，故B 正确．电阻大小是由导体本身的性质决定的，与电压和电流无关，故C 错误；一根粗细均匀的电阻丝，电阻为R ．若将电阻丝均匀拉长，使它的横截面的半径变为原来的12，截面积变成原来的14；长度将变成原来的4倍；根据R=ΡL/S 可知，电阻变成原来的16倍，故D 错误；故选B ． 【点睛】本题考查了电流、电阻、电阻率等内容，要求我们准确掌握各物理量的意义，注意电阻R 与导体两端的电压和通过的电流I 均无关，只取决于电阻率、导线长度和截面积大小．4．如图所示，甲、乙两个电路都是由一个灵敏电流计G 和一个滑动变阻器R 组成，()1甲表是电流表，R增大时量程增大()2甲表是电流表，R增大时量程减小()3乙表是电压表，R增大时量程增大()4乙表是电压表，R增大时量程减小下列说法正确的是()A．()1和()3B．()1和()4C．()2和()3D．()2和()4【答案】C【解析】【分析】灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选C．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．5．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的13；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )A．将接线柱1、2接入电路时，每一小格表示0.08AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A【答案】A【解析】【详解】AB．当接线柱1、2接入电路时，电流表A与R1并联，根据串并联电路规律可知，R1分流为1.8A，故量程为1.8A+0.6A=2.4A；故每一小格表示0.08A；故A项正确，B项错误；CD．当接线柱1、3接入电路时，A与R1并联后与R2串联，电流表的量程仍为2.4A；故每一小格表示0.08A；故CD错误。
人教版高中物理第十一章 电路及其应用精选试卷测试卷附答案
人教版高中物理第十一章 电路及其应用精选试卷测试卷附答案一、第十一章 电路及其应用选择题易错题培优（难）1．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A 【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A2．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。
这一现象可解释为：当线圈转速变化时，由于惯性，自由电子与线圈有相对运动。
取金属线圈为参照物，正离子晶格相对静止，由于惯性影响，可等效为自由电子受到 一个沿线圈切线方向的“力”F 1，但正离子晶格对自由电子的作用力 F 2 不允许自由电子无限制地增大速度， F 1和F 2 会达到平衡，其效果是自由电子相对金属线圈有定向运动。
已知 F 1 与线圈角速度的变化率 α 成正比，F 2 与自由电子相对正离子晶格的速度成正比。
下列说法正确的是（ ） A ．若线圈加速转动，α 越大，电流越大，且方向与线圈转动方向相同 B ．若线圈加速转动，α越大，电流越小，且方向与线圈转动方向相反 C ．若线圈减速转动，α越大，电流越大，且方向与线圈转动方向相同 D ．若线圈减速转动，α越大，电流越小，且方向与线圈转动方向相反 【答案】A 【解析】 【分析】 考查电流的形成。
【详解】AB ．若线圈加速转动，由于惯性，自由电子相对正离子晶格向与线圈转动方向相反的方向转动，电流方向与电子相对运动方向相反，即与线圈转动方向相同，F1与线圈角速度的变化率α成正比，α越大，F1越大，F1和F2会达到平衡，F1越大，F2越大，F2 与自由电子相对正离子晶格的速度成正比，F2越大，相对正离子晶格的速度越大，电流越大，A正确，B 错误；CD．若线圈减速转动，由于惯性，自由电子相对正离子晶格向与线圈转动方向相同的方向转动，电流方向与电子相对运动方向相反，即与线圈转动方向相反，F1与线圈角速度的变化率α成正比，α越大，F1越大，F1和F2会达到平衡，F1越大，F2越大，F2 与自由电子相对正离子晶格的速度成正比，F2越大，相对正离子晶格的速度越大，电流越大，CD错误。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷测试卷(含答案解析)
高中物理第十一章 电路及其应用第十一章 电路及其应用精选测试卷测试卷（含答案解析）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A 【解析】试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214RU VR R⋅=+并；若将电压表与电阻R2并联，则其并联的总电阻小于R2，根据串联电阻的电压分配可知，2222121214R R RU U U VR R R R R R=+++并并并＜＜，所以电压表的读数将小于4V，故A正确，BCD错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.3．如右上图所示，某一导体的形状为长方体，其长、宽、高之比为a∶b∶c=5∶3∶2．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4．在1、2两端加上恒定的电压U，通过导体的电流为I1；在3、4两端加上恒定的电压U，通过导体的电流为I2，则I1∶I2为（）A．9∶25 B．25∶9 C．25∶4 D．4∶25【答案】C【解析】试题分析：根据电阻定律R=ρLS得，当在1、2两端加上恒定电压U时，R1＝ρcab，在在3、4两端加上恒定的电压时，R2＝ρabc，所以2122R cR a=＝425，根据欧姆定律I=UR得，电流之比为25：4，C正确．考点：本题考查电阻定律、欧姆定律．4．如图所示，图线表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A．R1：R2=3：1B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1：P2=1：3D ．将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：3 【答案】C 【解析】 【分析】通过I U -图象得出两电阻的关系.串联电路电流相等,并联电路,电压相等,电流比等于电阻之反比,并根据功率2P I R =,部分电路欧姆定律U I R =及电阻定律LR Sρ=,即可判定. 【详解】A ．根据I U -图象知,图线的斜率表示电阻的倒数,所以R 1：R 2=1：3, 所以A 选项是不符合题意的；B ．根据电阻定律:2L L R S Vρρ==当把1R 拉长到原来的3倍,则电阻变为原来的9倍,因此是R 2的3倍,所以B 选项是不符合题意的;C ．串联电路电流相等,所以将1R 与2R 串联后接于电源上,电流比：12:1:1I I =根据公式2P I R =可知：P 1：P 2=1：3所以C 选项是符合题意的； D ．并联电路,电压相等,根据公式UI R=可知，电流比等于电阻之反比,所以将1R 与2R 并联后接于电源上,电流比：12:3:1I I =所以D 选项是不符合题意的；5．阻值相等的四个电阻、电容器C 及电池(E 内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时，C 所带的电荷量为1Q ，闭合开关S ，电流再次稳定后，C 所带的电荷量为21.Q Q 与2Q 的比值为( )A ．25B ．12C ．35D ．23【答案】C 【解析】试题分析：根据等效电路，开关S 断开时，电容器的电压12112325+3E U R E R R =⋅⨯=，得11Q CU =；S 闭合时，211123+2E U R E R R=⋅=，22Q CU =，故112235Q U Q U ==，故选C ．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．6．一个电流表的满偏电流I g =1mA ，内阻为300Ω，要把它改装成一个量程为15V 的电压表，则应在电流表上（ ） A ．串联一个14700Ω的电阻 B ．并联一个14700Ω的电阻 C ．串联一个15000Ω的电阻 D ．并联一个15000Ω的电阻 【答案】A 【解析】 【分析】 【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g g U I R R =+，代入数据得14700g gUR R I =-=Ω，故选A ． 【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为g gUR R I =-．7．关于电阻和电阻率下列说法正确的是( )A ．电阻率是表征材料导电性能的物理量，电阻率越大的导体对电流的阻碍作用越大B ．对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大C ．由R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D ．一根粗细均匀的电阻丝，电阻为R. 若将电阻丝均匀拉长，使它的横截面的半径变为原来的1/2,则电阻丝的电阻变为4R【答案】B 【解析】 【详解】电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越差；电阻率越小，则其导电性能越好；但导体对电流的阻碍作用取决于电阻的大小，而电阻与导体的长度和截面积有关，故电阻率大的导体对电流的阻碍作用不一定大，故A 错误；对某一确定的导体当温度升高时，若不计导体的体积和形状变化，发现它电阻增大，说明该导体材料的电阻率随温度的升高而增大，故B 正确．电阻大小是由导体本身的性质决定的，与电压和电流无关，故C 错误；一根粗细均匀的电阻丝，电阻为R ．若将电阻丝均匀拉长，使它的横截面的半径变为原来的12，截面积变成原来的14；长度将变成原来的4倍；根据R=ΡL/S 可知，电阻变成原来的16倍，故D 错误；故选B ． 【点睛】本题考查了电流、电阻、电阻率等内容，要求我们准确掌握各物理量的意义，注意电阻R 与导体两端的电压和通过的电流I 均无关，只取决于电阻率、导线长度和截面积大小．8．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xv t=．下面四个物理量的表达式不属于．．．比值定义的是 A ．电流qI t=B ．电势PE q ϕ=C ．电容Q C U= D ．电阻l R Sρ= 【答案】D 【解析】 A ：qI t=是电流的定义式，属于用比值来定义物理量的表达式．故A 项不选． B ：PE qϕ=是电势的定义式，属于用比值来定义物理量的表达式．故B 项不选． C ：QC U =是电容的定义式，属于用比值来定义物理量的表达式．故C 项不选． D ：lR Sρ=是电阻的决定式，不属于用比值来定义物理量的表达式．故选择D 项．点睛：注意区分定义式和决定式．9．在许多精密的仪器中，如果需要较精确地调节某一 电阻两端的电压，常常采用如图所示的电路通过两只滑动变阻器1R 和2R 对一阻值为500Ω左右的电阻0R 两端电压进行粗调和微调．已知两个滑动变阻器的最大阻值分别为200Ω和10Ω关于滑动变阻器1R 、2R 的连接关系和各自所起的作用，下列说法正确的是（）A．取1R=200Ω，2R＝10Ω，调节2R起粗调作用B．取1R=10Ω，2R=200Ω，调节2R起微调作用C．取1R=200Ω，2R=10Ω，调节1R起粗调作用D．取1R=10Ω，2R=200Ω，调节1R起微调作用【答案】B【解析】【分析】【详解】若1R=200Ω，2R＝10Ω,则2R与R0组成的部分电路的电阻远小于1R,移动1R上的滑片很不方便调节2R两端的电压.当1R=10Ω，2R=200Ω时,移动1R上的滑片使1R两端的电压变化较快,移动2R上的滑片使R0两端的电压变化相对较慢,故B对；ACD错故选B【点睛】滑动变阻器采用分压式接法时,为使电压变化明显,滑动变阻器的总电阻要远小于被测电阻的电阻值.10．如图所示，电流计的内阻R g=100Ω，满偏电流I g=1mA，R1=900Ω，R2=100/999Ω，则下列说法正确的是：A．当S1和S2均断开时，虚线框中可等效为电流表，最大量程是1AB．当S1和S2均断开时，虚线框中可等效为电压表，最大量程是10VC．当S1和S2均闭合时，虚线框中可等效为电压表，最大量程是0.1AD．当S1和S2均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D【解析】【详解】AB ：当S 1和S 2均断开时，表头与R 1串联，所以虚线框中可等效为电压表．最大量程()()10.0011009001g g U I R R V V =+=⨯+=．故AB 两项错误．CD ：当S 1和S 2均闭合时，R 1被短路，R 2与表头并联，所以虚线框中可等效为电流表，最大量程20.0011000.0011100999g g g I R I I A AR ⨯=+=+=．故C 项错误，D 项正确． 【点睛】表头与电阻串联，可等效为电压表；表头与电阻并联，可等效为电流表．再根据串并联关系求出最大量程．11．如图所示，电压表由灵敏电流计G 与电阻R 串联而成。
人教版高中物理第十一章 电路及其应用精选试卷(培优篇)(Word版 含解析)
人教版高中物理第十一章 电路及其应用精选试卷（培优篇）（Word 版 含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A 【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A2．一个T 形电路如图所示，电路中的电阻130R =Ω，2320R R ==Ω，另有一测试电源，所提供电压恒为10V ，以下说法正确的是A ．若将cd 端短路，ab 之间的等效电阻是50ΩB ．若将ab 端短路，cd 之间的等效电阻是40ΩC ．当ab 两端接上测试电源时，cd 两端的电压为4VD ．当cd 两端接通测试电源时，ab 两端的电压为6V 【答案】C 【解析】 【分析】 【详解】当cd 端短路时，ab 间电路的结构是：电阻23R R 、并联后与1R 串联，等效电阻为：23123202030402020R R R R R R ⨯=+=+=Ω++，故A 错误；当ab 端短路时，cd 之间电路结构是：电阻13R R 、并联后与2R 串联，等效电阻为：13213302020323020R R R R R R ⨯=+=+=Ω++，故B 错误；当ab 两端接通测试电源时，cd 两端的电压等于电阻R 3两端的电压，313201043020R U E V R R ==⨯=++；故C 正确；当cd 两端接通测试电源时，ab 两端的电压等于电阻3R 两端的电压，为3323201052020R U E V R R ==⨯=++，故D 错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．3．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A 【解析】试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A. 考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.4．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2R C ．4R D ．4R【答案】D 【解析】 【详解】将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷测试卷附答案
高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷测试卷附答案一、第十一章 电路及其应用选择题易错题培优（难）1．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R abρπ-=C ．2()ab R b a ρπ=-D ．2(+)ab R b a ρπ= 【答案】B【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ．考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．2．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev 【答案】A【解析】【详解】 根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为 L U IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得 U E nev Lρ== 故选A3．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
第十一章 电路及其应用精选试卷试卷(word版含答案)
第十一章 电路及其应用精选试卷试卷（word 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。
2．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A 【解析】 【详解】对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 V U 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φa U 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b aφφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确． 故选A 。
人教版高中物理第十一章 电路及其应用精选试卷测试卷(解析版)
人教版高中物理第十一章电路及其应用精选试卷测试卷（解析版）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电荷量为e。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为A．ρnev B．ρnSev C．ρnLev D．ρnSLev【答案】A【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A3．一个电流表的满偏电流I g =1mA ，内阻为300Ω，要把它改装成一个量程为15V 的电压表，则应在电流表上（ ） A ．串联一个14700Ω的电阻 B ．并联一个14700Ω的电阻 C ．串联一个15000Ω的电阻 D ．并联一个15000Ω的电阻 【答案】A 【解析】 【分析】 【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g g U I R R =+，代入数据得14700g gUR R I =-=Ω，故选A ． 【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为g gUR R I =-．4．一电流表G 的满偏电流Ig=2mA ，内阻为100Ω．要把它改装成一个量程为0.4A 的电流表，则应在电流表G 上 A ．并联一个0.5Ω的电阻 B ．并联一个100Ω的电阻 C ．串联一个0.5Ω的电阻 D ．串联一个100Ω的电阻【答案】A 【解析】把电流表改装成0.4A 的电流表需要并联一个分流电阻，分流电阻阻值：0.0021000.50.40.002g g gI R R I I ⨯==Ω≈Ω--，故选A.【点睛】本题考查了电流表的改装，知道电流表改装原理、应用并联电路特点与欧姆定律即可正确解题．5．如图所示,a 、b 、c 、d 、e 是五个相同的电阻,如果将电压逐渐升高,则最先烧坏的电阻应是( )A ．a 和bB ．cC ．dD ．e【答案】D 【解析】 【详解】由图可知，a 和b 并联后与e 串联，最后跟c 和d 的串联电路并联，设电阻都为R ，则c 和d 的电压都为2U；a 和b 并联电阻为2R ，所以a 和b 的电压都为3U ，e 的电压为23U，所以e 的电压最大，所以随着电压U 升高时，先烧坏的电阻应是e ； A.a 和b 与分析不符，不符合题意； B.c 与分析不符，不符合题意； C.d 与分析不符，不符合题意； D.e 与分析相符，符合题意。
