电气安装工程与土建工程的施工配合(一)

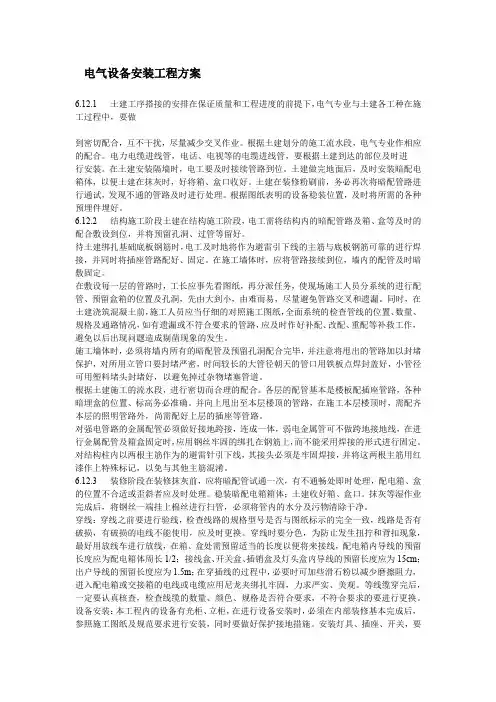

电气设备安装工程方案
电气设备安装工程方案6.12.1 土建工序搭接的安排在保证质量和工程进度的前提下，电气专业与土建各工种在施工过程中，要做到密切配合，互不干扰，尽量减少交叉作业。
根据土建划分的施工流水段，电气专业作相应的配合。
电力电缆进线管，电话、电视等的电缆进线管，要根据土建到达的部位及时进行安装。
在土建安装隔墙时，电工要及时接续管路到位。
土建做完地面后，及时安装暗配电箱体，以便土建在抹灰时，好将箱、盒口收好。
土建在装修粉刷前，务必再次将暗配管路进行通试，发现不通的管路及时进行处理。
根据图纸表明的设备稳装位置，及时将所需的各种预埋件埋好。
6.12.2 结构施工阶段土建在结构施工阶段，电工需将结构内的暗配管路及箱、盒等及时的配合敷设到位，并将预留孔洞、过管等留好。
待土建绑扎基础底板钢筋时，电工及时地将作为避雷引下线的主筋与底板钢筋可靠的进行焊接，并同时将插座管路配好、固定。
在施工墙体时，应将管路接续到位，墙内的配管及时暗敷固定。
在敷设每一层的管路时，工长应事先看图纸，再分派任务，使现场施工人员分系统的进行配管、预留盒箱的位置及孔洞，先由大到小，由难而易，尽量避免管路交叉和遗漏。
同时，在土建浇筑混凝土前，施工人员应当仔细的对照施工图纸，全面系统的检查管线的位置、数量、规格及通路情况，如有遗漏或不符合要求的管路，应及时作好补配、改配、重配等补救工作，避免以后出现问题造成剔凿现象的发生。
施工墙体时，必须将墙内所有的暗配管及预留孔洞配合完毕，并注意将甩出的管路加以封堵保护，对所用立管口要封堵严密，时间较长的大管径朝天的管口用铁板点焊封盖好，小管径可用塑料堵头封堵好，以避免掉过杂物堵塞管道。
根据土建施工的流水段，进行密切而合理的配合。
各层的配管基本是楼板配插座管路，各种暗埋盒的位置、标高务必准确。
并向上甩出至本层楼顶的管路，在施工本层楼顶时，需配齐本层的照明管路外，尚需配好上层的插座等管路。
对强电管路的金属配管必须做好接地跨接，连成一体，弱电金属管可不做跨地接地线，在进行金属配管及箱盒固定时，应用钢丝牢固的绑扎在钢筋上，而不能采用焊接的形式进行固定。
论土建工程和机电安装工程的施工配合技术要点
论土建工程和机电安装工程的施工配合技术要点摘要：近些年中国各种建筑工程的数量不断增多，人们对土建施工与机电设备安装也提出了更加严格的要求。
在建筑工程中，机电工程与土建装修交叉施工十分常见，机电工程安装有着较强的系统性和复杂性，需要应用多种专业知识，同时还需要加强和土建施工配合，方能提高机电系统的安装效果和使用性能，才能保证土建工程的建设质量。
基于此，本文先阐述机电工程与土建装修交叉施工的协调管理价值，然后从多角度出发提出交叉施工管理建议，希望能为相关工作人员带来参考。
关键词：土建工程；机电安装工程；施工配合；技术引言建筑施工管理具有较强的复杂性，不仅需要应用专业技术与标准，更必须保证各项工序之间的有效协调。
在建筑工程当中，机电工程与土建装修交叉施工，是房建施工管理的重点，二者之间相互独立但又有所交叉。
土建施工和机电设备安装有效配合，可以提高整体施工质量。
对于房建施工管理人员而言，保障两项工作顺利开展，确保交叉施工协调开展至关重要。
1机电设备安装与土建施工的关系在建筑施工过程中，无法单独完成机电设备的安装，需要协同完成土建施工作业。
通常情况下，需要在机电设备安装前将土建工程的前置工序和关键环节完成，在保证土建工程各个方面都可以达到机电设备安装的要求后方可开展机电安装工程。
从土建角度来说，想要确保机电设备安装、移交机电工程作业面能够和预期的要求相符合，就要在土建施工阶段充分考虑机电设备安装所需要的条件，提前做好准备工作，要高度重视并且有效分析机电管线设备，在土建施工中将分析成果的应用价值充分展现出来，有效指导和推进机电施工工序的开展。
为此，在工程建设初期应当加强各项基础工作的开展，综合考虑机电设备安装和土建施工作业，保证高效地开展土建和机电工程协同施工。
2土建施工与机电设备安装有效配合的问题2.1思想观念在工程施工阶段，因为涉及较多的机电设备，成本消耗量比较大，需要投入较多的人力资源，一些施工单位过于重视机电安装工作，忽视了土建施工环节，对于二者协同配合也缺乏重视。
建筑机电安装与土建的协调配合关系
建筑机电安装与土建的协调配合关系随着当前我国社会的不断发展以及人们生活质量的提升，在现阶段建筑工程项目的处理中，其相应的机电安装工程项目越来越复杂，涉及的内容也越来越多，各类机电设备的有序安装和管理也就更加需要引起高度重视。
从以往建筑机电安装项目的落实质量结果中来看，其中存在的问题和缺陷相对而言还是比较多的，这些问题不仅仅是由于机电设备自身造成的，往往还和建筑机电安装无法和土建结构较为协调配合存在一定的联系，鉴于此，本文就建筑机电安装与土建的协调配合关系展开探讨，以期为相关工作起到参考作用。
标签：建筑机电安装；土建；协调配合一、机电设备安装的工艺流程机电设备安装是建筑工程施工中的重要组成部分，对满足人民群众的日常生活起到积极的作用。
因此，施工单位应该注重机电设备的安装。
为保证机电设备的安装质量，应严格按照安装工艺进行，做好安装工程的质量控制，以保证整个机电设备安装工程的质量。
具体来说，机电设备安装过程包括：图纸设计、材料采购、安装定位、人工铺设、现场安装。
最后是对机电设备进行验收，只有验收合格的设备方可使用。
在机械和电气设备的安装过程中，必须严格按照施工工艺进行，这样一来可以保障施工质量，使电气设备在整个施工过程中发挥出应有的价值作用，给人们的日常生活提供极大的方便。
二、建筑机电安装和土建配合不当问题分析（一）对机电设备安装与土建施工的思想观念上存在误区就机电工程施工来说，由于机电设备所占数量大，投入多，施工人员多，使得一些施工单位重视机电设备安装，但轻视土建施工，忽视二者之间的有效配合。
甚至一些单位各自为战，难以协调二者工作，影响建筑工程质量和施工效果。
（二）建筑机电设备的选择不合理其型号以及具体的尺寸难以和整个建筑工程项目的施工建设相匹配，进而同样也有可能会导致其最终形成一定的无法安装落实现象，该方面的不利威胁和干扰也是比较常见的。
随着当前我国机电市场的不断发展，其存在的机电设备类型也越来越多，如此也就容易导致其在后续运用过程中出现一些较为明显的选择偏差现象，进而也就容易导致其无法在土建结构基础上进行有效运用，一些尺寸较大的机电设备甚至难以有序安装，其威胁同样也就比较突出。
安装工程与土建、装修工程之间施工协调配合措施
安装工程与土建、装修工程之间施工协调配合措施1、施工协调配合总要求（1）要做好各类管线的预留预埋工作。
（2）阀门、管件等在施工前要进行必要的检验和试验，确保无渗漏、无次品。
（3）弱电系统综合布线，系统调试复杂，要予以高度重视，同时弱电系统应和当地行政主管部门多联系，要密切配合，精心施工。
（4）消防专业施工质量要求高，要和装修紧密配合，做到美观、整齐。
同时消防系统自动化程度高，要认真做好调试工作。
2、工序配合协调措施（1）把好图纸会审关。
安装各专业技术人员必须认真熟悉图纸，逐个复核预留预埋构件和孔洞的位置、尺寸，并以书面文件的形式提交土建专业核对，尽可能减少差错和返工。
（2）做好技术交底。
由各专业技术人员对施工班组进行，对施工方法，技术要求，计划安排均交待清楚，并存交底记录。
（3）及时配合预留预埋。
按照土建的施工进度提前做好预留埋的预制工作，在土建施工的同时或在土建提出的期限内完成预留预埋工作。
（4）保证预留预埋工作的高质量。
依据土建提供的基准线确定其位置，并采取焊接等加固方法可靠固定，还须采取措施防止堵塞，在浇注混凝土时派专人在现场检查，防止在土建施工中被损坏和移动。
（5）预留预埋在浇注混凝土之前，安装和土建技术负责人一起检查、复核。
填写工序交接单，并经甲方有关人员复验无误后方可浇注混凝土。
（6）在土建拆模后，及时检查预埋件的位置是否正确，并清理干净，发现问题需及时采取救措施，避免大量剔凿和截断钢筋。
（7）加强与土建、装饰工程的现场联系，有关技术质量、交叉施工等事项以工作联系单的形式及时通知各方；中间交接的工序和项目要及时办理中间交接记录。
（8）安装工程与装饰工程配合施工的主要有灯具、开关、插座等器件的安装，以上器件在到货以后提前取得样品的准确尺寸和安装的准确位置，以书面形式提交装饰单位，以便留孔。
（9）灯具安装应在土建油漆、喷浆后进行，工序排不开时，需在安装完毕的灯具外部包纸保护。
3、安装各工种之间的配合系统措施（1）通风工程与管道、电气、弱电配合。
住宅楼施工安装工程与土建工程配合施工措施
住宅楼施工安装工程与土建工程配合施工措施一、土建基础及主体工程施工阶段的安装配合施工措施（一）、给水排水及通风工程配合施工措施1、施工预留、预埋应严格照本专业的图纸要求并同时符合建筑、结构等专业图纸的要求进行。
2、现浇钢筋混凝土中埋设的套管位置应与设计图纸中的位置相符。
3、现浇钢筋混凝土埋设的套管，在安装时与周围的钢筋连接牢固，以免混凝土浇灌振捣时引起偏位。
4、现浇钢筋混凝土中埋设的套管，在安装就位后，采用聚苯乙烯泡沫塑料(阻燃型)将套管内填满，以防混凝土灌入引起套管堵塞。
5、现浇钢筋混凝土中埋设的套管，当其一端或两端在现浇钢筋混凝土模板内侧时，在套管端口所对应的模板内侧处涂刷一块红色油漆标记，以便模板拆除后能够找到套管。
6、现浇钢筋混凝土中埋设的预埋铁及其它预埋件照设计要求选用、制作和预埋固定。
并在其安设处对应的现浇钢筋混凝土模板内侧涂刷一块红色油漆标记，以便模板拆除后，能够找到。
7、在套管、预埋铁及其它预埋安装后、混凝土浇灌前，班长、工长、质监员均按照图纸逐一核对规格、型号和埋设位置是否正确。
在核对无误后，填写隐蔽验收资料交业主委托的监理工程师等有关人员现场核对签字。
8、管道穿楼板的孔洞，采用钢管作孔模，孔模使用前将其外表的脏物清扫掉，以免被浇的混凝土沾上，引起楼板夹渣，从而造成投入使用后沿楼板渣处出现渗漏。
孔模照设计图中位置安装，然后在孔模两边各用一根d6的圆钢作箍筋将其卡住，以免浇灌混凝土时移位。
在楼板混凝土初凝后慢慢旋转取出孔模。
9、建施图和结施图中为本专业预留的孔洞、套管，在混凝土浇灌前会同土建施工人员相互照本专业图复核、校对。
10、混凝土浇灌时，安装人员坚守在套管和预埋铁及其它预埋件旁，以便能迅速处理和解决因混凝土浇灌和振捣可能引起的位移等问题。
11、建筑模板拆除后，及时将套管、预埋铁及其它预埋件找出，并将套管内的填塞物取出。
（二）、电气工程配合施工措施1、主体及基础防雷与接地装置配合施工措施（1）配合土建作好电缆穿墙的预埋件，以及电气竖井的预埋电缆支架。

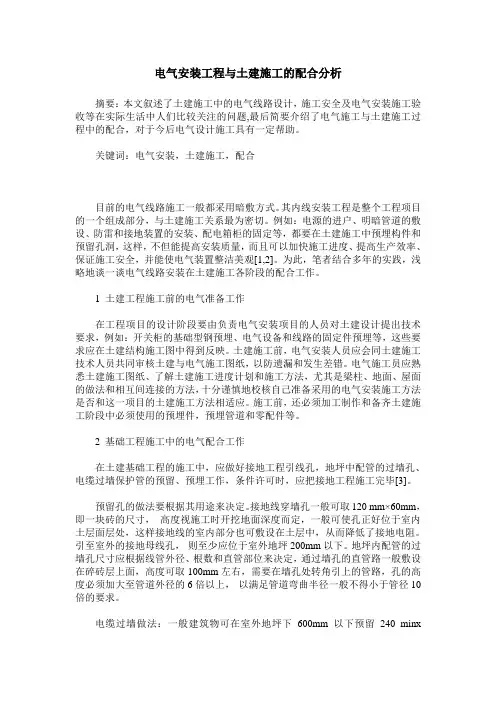

电气安装工程与土建施工的配合分析
电气安装工程与土建施工的配合分析摘要：本文叙述了土建施工中的电气线路设计，施工安全及电气安装施工验收等在实际生活中人们比较关注的问题,最后简要介绍了电气施工与土建施工过程中的配合，对于今后电气设计施工具有一定帮助。
关键词：电气安装，土建施工，配合目前的电气线路施工一般都采用暗敷方式。
其内线安装工程是整个工程项目的一个组成部分，与土建施工关系最为密切。
例如：电源的进户、明暗管道的敷设、防雷和接地装置的安装、配电箱柜的固定等，都要在土建施工中预埋构件和预留孔洞，这样，不但能提高安装质量，而且可以加快施工进度、提高生产效率、保证施工安全，并能使电气装置整洁美观[1,2]。
为此，笔者结合多年的实践，浅略地谈一谈电气线路安装在土建施工各阶段的配合工作。
1 土建工程施工前的电气准备工作在工程项目的设计阶段要由负责电气安装项目的人员对土建设计提出技术要求，例如：开关柜的基础型钢预埋、电气设备和线路的固定件预埋等，这些要求应在土建结构施工图中得到反映。
土建施工前，电气安装人员应会同土建施工技术人员共同审核土建与电气施工图纸，以防遗漏和发生差错。
电气施工员应熟悉土建施工图纸、了解土建施工进度计划和施工方法，尤其是梁柱、地面、屋面的做法和相互间连接的方法，十分谨慎地校核自己准备采用的电气安装施工方法是否和这一项目的土建施工方法相适应。
施工前，还必须加工制作和备齐土建施工阶段中必须使用的预埋件，预埋管道和零配件等。
2 基础工程施工中的电气配合工作在土建基础工程的施工中，应做好接地工程引线孔，地坪中配管的过墙孔、电缆过墙保护管的预留、预埋工作，条件许可时，应把接地工程施工完毕[3]。
预留孔的做法要根据其用途来决定。
接地线穿墙孔一般可取120 mm×60mm，即一块砖的尺寸，高度视施工时开挖地面深度而定，一般可使孔正好位于室内土层面层处，这样接地线的室内部分也可敷设在土层中，从而降低了接地电阻。
引至室外的接地母线孔，则至少应位于室外地坪200mm以下。
土建、装饰、安装施工配合措施
土建、装饰、安装施工配合措施（一）、装饰与土建施工配合措施1、装饰应穿插在土建主体工程中进行，将整个主体工程分成三段验收，当主体工程验收完毕后，砌体工程结束后进入装饰阶段。
2、装饰队伍进场后，应按图纸设计仔细检查各房间的轴线、标高、墙体平整度、垂直度及门窗洞口尺寸等，办好交接手续。
3、以土建为龙头，以统一制度的约束措施来管理现场。
凡进入现场施工的装饰专业单位，必须遵守现场管理制度，服从土建统一规划、平衡。
在生产加工、施工库房、施工用电、施工用水等方面划分区域，协调各专业单位之间的施工程序。
建立现场协调会制度，及时解决土建、装饰专业单位施工中存在的问题及矛盾，并以会议纪要形式，各单位签字=盖章即具有法律效力，对各方均具有法律约束效力。
4、装饰装修阶段，土建每月安排总控制计划，各专业队伍按总计划编制作业计划，定期检查计划执行情况，并严格统一签字认可程序。
由于装饰装修施工立体交叉作业，所有除计划控制外采取立体工作量；核定表方式，跟踪监督。
使各专业队伍有一个统一的施工程序和控制程序。
5、以统一的技术管理手段及配合措施，强化各专业单位的技术管理及配合意识。
（1）、土建及时将有关部分质量控制计划交现场协调小组签发，各专业单位共同执行此计划，确保分项工程质量有计划可循。
（2）、土建、安装、装饰及各专业队伍共同核定图纸，相互对照，将工序矛盾问题消灭在图纸阶段，防止造成工期延误或造成无法恢复的质量隐患。
（3）、执行统一技术交底制度和规范标准验收制度，加强装饰、土建、安装的细部配合处理，特别是卫生间、走道天棚、门窗边框，不同装饰材料的交接面等处理要仔细，统一协商，按程序进行。
（4）、土建应将标高水平控制基准线和墙体位置控制线，轴线控制线弹于墙上，明确水平标高线高度、明确墙体及安装位置平面、明确定位测量基准，由土建工长统一核定，技术负责人批准。
6、采用资金统一管理，资金的使用由项目经理审核签字。
项目经理协调、监督、控制施工各单位的协调配合及工作完成进度、质量状况。
施工各阶段电气安装工程与土建工程的配合与协调
施工各阶段电气安装工程与土建工程的配合与协调在建筑施工中，电气安装工程和土建工程是紧密相连、相互影响的两个重要部分。
为了确保整个建筑项目的质量、进度和安全，在施工的各个阶段，电气安装工程与土建工程的密切配合与协调至关重要。
在施工准备阶段，电气安装人员和土建人员需要共同熟悉施工图纸，了解彼此的施工内容和要求。
电气安装人员要仔细审查土建施工图纸中与电气安装相关的部分，比如预留孔洞、预埋件的位置和尺寸等，同时土建人员也要关注电气施工图纸中对土建结构的要求，比如电气设备基础的尺寸和位置。
如果发现图纸中存在问题或相互矛盾的地方，双方应及时沟通协调，共同商讨解决方案，并将修改意见反馈给设计单位进行修改和完善。
此外，在施工准备阶段，电气安装人员还需要根据土建施工进度计划，制定出电气安装工程的施工进度计划，并与土建施工进度计划进行协调和衔接，确保两者能够相互配合，有条不紊地进行。
同时，双方还需要共同制定出施工质量控制计划和安全管理措施，明确各自的质量责任和安全责任，确保施工过程中的质量和安全。
在基础施工阶段，土建施工人员需要按照电气安装图纸的要求，预留好电缆进线套管、接地装置引出线以及基础型钢等预埋件。
这些预埋件的位置和尺寸必须准确无误，否则会给后续的电气安装施工带来很大的困难。
在进行基础混凝土浇筑时，电气安装人员应派人进行现场监护，防止在浇筑过程中预埋件发生移位或损坏。
同时，电气安装人员也需要在基础施工阶段做好接地装置的安装工作。
接地装置是电气系统中的重要组成部分，它直接关系到电气设备的运行安全和人身安全。
在安装接地装置时，电气安装人员要严格按照设计要求和施工规范进行施工，确保接地电阻符合要求。
在主体施工阶段，电气安装工程与土建工程的配合更加紧密。
土建施工人员在进行墙体砌筑和混凝土浇筑时，要按照电气安装图纸的要求，预留好配电箱、开关盒、插座盒等孔洞。
这些孔洞的位置和尺寸必须准确，以保证电气设备的安装质量。
电气安装人员应在土建施工完成后，及时对预留孔洞进行检查和核对，发现问题及时通知土建施工人员进行整改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气安装工程与土建工程的施工配合(一)
摘要：建筑工程的施工是比较复杂的,它包括土建、给排水、采暖通风、电气安装专业等,土建施工各阶段的电气施工配合工作。
关键词：建筑工程电气安装工程施工配合
建筑工程的施工是比较复杂的,它包括土建、给排水、采暖通风、电气安装专业等。
在施工中,如果某一专业或工种只考虑本身的工作,势必影响其他工种的施工,而且本专业或工种的工作也难以做好。
即使在某个阶段,某一个工种受其他工种的影响不大,而且完成了任务,但将给整个建筑工程施工带来巨大损失,这种损失不仅限于工期上,有时会造成经济或质量上的损失。
所以,施工中的协调配合占有十分重要的位置。
电气安装工程是整个建筑工程项目的一个组成部分,与其他施工项目必然发生多方面的联系,尤其和土建施工关系最为密切,如:电源的进户,明暗管道的敷设,防雷和接地装置的安装,配电箱(屏、柜)的固定等,都要在土建施工中预埋构件和预留孔洞。
随着现化设计和施工技术的发展,许多新结构、新工艺的推广应用,施工中的协调配合就愈加显得重要。
建筑工程按结构所用的材料不同,可以分为钢结构、木结构、砖石结构和混凝土结构;按受力和构造特点又可分为承重墙结构、框架结构等形式。
在土建施工阶段,针对建筑结构及施工方法的基本特点采取相应的方法,充分做好电气安装的配合施工。
下面仅以一般建筑工程中常见的高层现浇钢筋砼结构形式谈谈土建施工各阶段的电气施工配合工作。
1施工前的准备工作
在工程项目的设计阶段,由电气设计人员对土建设计提出技术要求,例如开关柜的基础型钢预埋;电气设备和线路的固定件预埋,这些要求应在土建结构施工图中得到反映。
土建施工前,电气安装人员应会同土建施工技术人员共同审核土建和电气施工图纸,以防遗漏和发生差错,电气工人应该学会看懂土建施工图纸,了解土建施工进度计划和施工方法,尤其是梁、柱、地面、屋面的做法和相互间的连接方式,并仔细地校核自己准备采用的电气安装方法能否和这一项目的土建施工相适应。
施工前,还必须加工制作和备齐土建施工阶段中的预埋件、预埋管道和零配件。
2基础阶段
在基础工程施工时，应及时配合土建做好强、弱电专业的进户电缆穿墙管及止水挡板的予留予埋工作。
这一方面要求电专业应赶在土建做墙体防水处理之前完成避免电气施工破坏防水层造成墙体今后渗漏；另外一方面要求格外注意予留的轴线，标高、位置、尺寸、数量用材规格等方面是否符合图纸要求。
进户电缆穿墙管和予留予埋是不允许返工修理的，返工后土建二次做防水处理很困难也不易所以电专业施工人员特别留意与土建的配合。
按惯例尺寸大于300mm的孔洞一般在土建图纸上标明，由土建负责留，这时电气工长应主动与土建工长联系，并核对图纸，保证土建施工时不会遗漏。
配合土建施工进度，及时做好尺寸小于300mm、土建施工图纸上未标明的予留孔洞及需在底板和基础垫层内暗配的管线及稳盒的施工。
对需要予理的铁件、吊卡、木砖、吊杆基础螺栓及配电柜基础型钢等予理件，电气施工人员应配合土建，提前做好准备，土建施工到位及时埋入，不得遗漏。
根据图纸要求，做好基础底板中的接地措施，如需利用基础主筋作接地装置时，要将选定的柱子内的主筋在基础根部散开与底筋焊接，并做好色标记，引上留出测接地电阻的干线及测试点，比如还需砸接地极时，在条件许可情况下，尽量利用土建开挖基础沟槽时，把接地极和接地干线做好。
3结构阶段
根据土建浇铸混凝土的进度要求及流水作业的顺序，逐层逐段地做好电管暗敷工作，这是整个电气安装工程的关键工序，做不好不仅影响土建施工进度与质量，而且也影响整个电气安装工程的后续工序的质量与进度，应引起足够的重视。
现浇混凝土楼板内配管时，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
注意不要踩坏钢筋。
土建浇注混凝土时，电工应留人看守，以免振捣时损坏配管或使得灯头盒移位。
遇有管路损坏时，应及时修复。
对于土建结构图上已标明的予埋件如电梯井道内的轨道支架予理铁等以及尺寸大于300的予留孔洞应由土建负责施工，但电气工长也随时检查以防遗漏。
对于要求专业自己施工的予留孔洞及予埋的铁件、吊卡吊杆，木砖、木箱盒等，电气施工人员应配合土建施工，提前做好准备，土建施工一到位就及时埋没到位。
配合土建结构施工进度，及时做好各层的防雷引下线焊接工作，如利用柱子主筋作防雷引下线应按图纸要求将各处主筋的两根钢筋用红漆做好标记。
继续在每层对该柱子的主筋的绑扎接头按工艺要求作焊接处理，一直到高层的项端，再用φ12镀锌圆钢与柱子主筋焊接引出女儿墙与屋面防雷网连接。
