腰轮流量计的安装使用说明完整版
LLQ型腰轮说明书(2)
其中： ---标准状况下的体积流量（Nm3/h） ---当时实际工作状况下的体积流量（m3/h） P---当时管道中气体的实际绝对压力，若计量过程中压力有波动，则为 管道中气体实际平均绝对压力（Pa） P=+B ---当时压力计读出的气体平均表压（Pa） B---当时当地的大气压力 T---当时管道中气体的实际绝对温度（K），若计量过程中温度有波 动，则为管道中气体实际平均绝对温度 T=t+273.15K t---当时温度计读出的气体平均摄氏温度（℃） 七、智能流量积算仪功能 7.1智能流量积算仪内部构成由温度、压力检测模拟通道、流量传感器 通道以及微处理单元组成,并配有外输出各种信号接口。智能流量积算 仪中的CPU按照气态方程进行温压补偿，并自动进行压缩因子修正，气 态方程如下： 上式中：——未经修正的体积流量（m3/h）

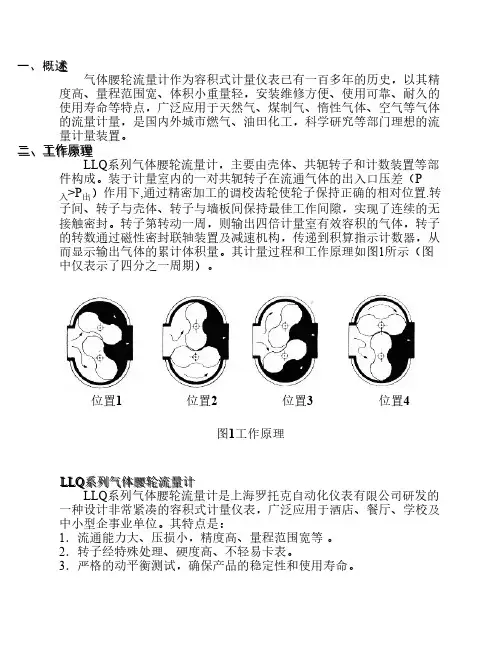

一、概述 气体腰轮流量计作为容积式计量仪表已有一百多年的历史，以其精 度高、量程范围宽、体积小重量轻，安装维修方便、使用可靠、耐久的 使用寿命等特点，广泛应用于天然气、煤制气、惰性气体、空气等气体 的流量计量，是国内外城市燃气、油田化工，科学研究等部门理想的流 量计量装置。 二、工作原理 LLQ系列气体腰轮流量计，主要由壳体、共轭转子和计数装置等部 件构成。装于计量室内的一对共轭转子在流通气体的出入口压差（P 入>P出）作用下,通过精密加工的调校齿轮使轮子保持正确的相对位置.转 子间、转子与壳体、转子与墙板间保持最佳工作间隙，实现了连续的无 接触密封。转子第转动一周，则输出四倍计量室有效容积的气体，转子 的转数通过磁性密封联轴装置及减速机构，传递到积算指示计数器，从 而显示输出气体的累计体积量。其计量过程和工作原理如图1所示（图 中仅表示了四分之一周期）。
图3过渡管加工图 表2
腰轮流量计.
结构图
流量计主要由壳体、腰轮、 驱动齿轮、出轴密封、精度 修正器、计数器等组成。
管道安装形式(示意图)
注意：腰轮流量计只能竖直安装，并且只能安装在水平管道中
腰轮流量计现场应用
现场应用腰轮流量计的地方： 1、入舱流量计 2、两台外输流量计 3、计量分离器液相流量计 4、打柴油的流量计
腰轮流量计的使用
二、
配有二次仪表的流量计应先打开仪表电源。
三、 先打开流量计进口阀门，使流体充满管道和流量计， 然后缓慢打开出口阀门，看流量计开始工作是否正常，当 确认正常后再逐渐增大到所需的流量。 注：1.要保证流量计计量管道内流体充满管道，进口 阀门应该是全开的而用出口阀门调整流量，并 使用流量计出口有一定的压力。 2.有的管道内可能充满凝固的流体，需经过一段 时间熔化后液体流动流量计才会正常运转，这 一段时间可能会很长。
变速及连接部分（齿轮变速机构及出轴密封机构）
排除方法： 1）配换固定销 2）配换长轴 3）重新装配，使十字连杆进入连轴座槽内 4）更换内外磁钢
八、 流量计在使用一段时间后，要进行清洗、标定。标定周 期为半年。流量计在拆洗时，若发现零部件磨损，必须进行 修理或更换零件，然后重新标定。 九、严禁对流量计进行下列操作： 1. 用蒸汽扫线时蒸汽通过流量计； 2. 测量对流量计部件有腐蚀的介质(如水等）； 3. 用户检验、标定时用水等对流量计有腐蚀的介质； 4. 长期在超过流量计的最大流量、最高工作温度 的状况下使用； 5. 其他在使用、检修时的野蛮操作。
二、故障： 密封部位有渗漏现象 原因： O形密封圈老化失效 排除方法出轴密封机构）
故障： 表头不计数，而腰轮轴转动正常，流体照常排出 原因： 1）齿轮固定销断裂或脱落 2）出轴密封机构中长轴折断 3）连接变速机构的十字连杆脱离连轴座 4）内外磁钢退磁，耦合失灵
罗茨腰轮流量计安全操作及保养规程
罗茨腰轮流量计安全操作及保养规程罗茨腰轮流量计是一种常用于液体、气体计量的流量计，具有高精度、稳定性好、适应范围广等特点。
但是，对于机器的正确操作和定期维护保养也是至关重要的，本文将就罗茨腰轮流量计的安全操作及保养规程进行介绍。
一、安全操作1.接地操作首先，使用该设备前需接地。
如果没有正确的接地，会产生静电，因为流量计通常用于测量易燃易爆气体或液体，这可能导致事故发生。
因此，务必注意接地操作。
2.验证安全阀在操作前必须验证安全阀的状态。
如果放气操作在正常运行前没有得到正确的执行，可能导致意外的气体喷出，在机器运转的过程中容易受到损伤。
在启动前，请确认胶垫与安全阀的连接情况是否恰当。
如果带接口处损坏或不合格，会导致泄气。
因此，正确验证安全阀非常重要。
3.操作指南操作前，务必参照说明书进行操作，因为如果操作不当，装置操作不当概能导致人身伤害或者其他事故发生。
使用罗茨腰轮流量计的过程中禁止瞬间气流或液流的急速增加，因为这种情况会导致法兰螺栓松动，甚至出现裂纹。
4.停机操作结束操作后，关闭罗茨腰轮流量计上的出口管道。
同时，管道内会存在一部分残余油或其他物质，需要在停机前将其排干。
在没有排干这些物质时，可能导致事故发生。
二、保养规程1.线缆检查定期检查线缆的连接情况是否紧密，是否变形损坏，以免线路损坏。
2.润滑油更换缸体内贴有标签，标注了所需润滑油的牌号和添加量，按要求定期更换润滑油。
3.清洗罗茨腰轮流量计定期清洗罗茨腰轮流量计，清洗时，先用低压水道或软毛刷清理脏污，并用温洗涤或者其他专用清洁剂杀菌消毒。
不可用酸、碱或其他腐蚀性清洁剂进行清洗，这可能会导致损害。
4.过热保护检查定期检查油温和过热保护器的状态。
如果发现异常，立即停机并检查。
5.阀门保养定期检查罗茨腰轮流量计阀门的状态，阀门开闭是否灵活。
若出现损坏或者阀门卡死的情况需要进行及时修理和维护。
6.垫片检查定期检查垫片是否老化变异或者变形，垫片需要定期更换或者修补，以免造成泄露，导致事故发生。
腰轮流量计说明书.doc
■1概述腰轮流量计是用于对管道中流量进行连续或间歇测量的高精度计量仪表。
它具有精度高、可靠性好、重量轻、寿命长、安装使用方便等特点，是容积式流量计的典型特点。
腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。
可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。
广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的精确测量。
■ 2.工作原理当被测液体流经计量室时，在流量计的进出口形成压差，腰轮在此压差的推动下旋转。
同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。
随着腰轮的转动，液体经由计量室被不断排出流量计。
每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构，将旋转次数减速后传递到计数器，计数器即指示液体瞬时流量和累积流量。
在计数器机构中安装发信器即成了带发信器的腰轮流量计。
与显示仪表或微机系统配套，可实现远传（定量、累积、瞬时等功能）自动化测量和控制。
使用说明另见显示仪表分类说明书。
■2. works■ 4.性能和压力损失曲线■ 5.技术参数①公称压力（MPa）:0.6、1.0、1.6、2.5、4.0②工作温度：（℃）：-10~60③精度等级：0.5、0.2④流量范围：（m3■ 6. 外形及安装尺寸（1）铸铁型腰轮流量计外形尺寸■ 7.腰轮流量计的安装使用（1）流量计前应安装过滤器，两者表体上箭头指向与流动方向一致（2）当被测液体含有气体时，流量计前应安装气体分离器（3）不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。
（4）流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。
（5）节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。
(6) 严禁使用扫线蒸汽通过流量计（7）在连续使用部门，流量计需加旁通管道（8）流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计（9）严禁用水校验铸铁、铸钢材质组成的流量计（10）流量计在使用时流量大小不得超过技术要求。
气体腰轮流量计拆装及保养介绍
气体腰轮流量计拆装及保养介绍工业化气体腰轮流量计的使用时间久了，就需要一定的保养。
那么在工业化气体腰轮流量计是应该注意些什么？和安装的时候怎么安装？下面就为大家介绍下：工业化气体腰轮流量计安装工业化气体腰轮流量计安装时,必须使指示器处于管道的下方,使流量计铅垂轴线与地面垂直度小于±5度,以免影响测量精度。
迅尔仪表流量计运行前,必须将阻尼器内腔注满阻尼液,可将阻尼器上的注水孔排气孔及放水孔处的螺栓取下,注入阻尼液,待排水孔流出的液体无黄锈及污物时,将放水孔上的螺栓拧紧,继续注入至溢处30秒后液位不变时,将注水孔和排气孔螺栓拧紧.阻尼液可用当地自来水或者防锈溶液。
防锈溶液是清洁的水与0.5cc锅炉防垢剂和0.5cc脱氧剂(联胺)的混合溶液。
工业化气体腰轮流量计怎么拆注意事项: 工业化气体腰轮流量计为了保证计量精度，对长期连续使用的流量计，每年至少检查清洗一次。
从管线上拆下流量计，同时把连接远传仪表的导线拆下。
卸下指示器紧固螺栓，取下指示器，在没有故障的情况下。
一般不要拆卸或移动指示器的任何部件。
先拧开注水口堵头，再拧开排水口堵头将水放出。
拧下十个盖形螺母拆下分流管。
拧下四个紧固螺栓，拆下密封板和减速齿轮组，如果阻尼室体与密封板难以分离，可用两只M10螺钉顶开。
工业化气体腰轮流量计拆装将密封板水平放置，旋下紧固螺钉，从密封板拆下减速齿轮组，注意不要损坏主动磁钢，旋下M3螺钉，即可对减速齿轮组进行分解，小心不要损坏宝石轴承。
取下顶销钉拆下转子，将转于轴从阻尼室内取出，注意不要遗失调整垫圈。
顺时针旋下转子下边的螺母，取出石墨轴承注意不要损坏石墨轴承。
拆下四个紧固螺母，将阻尼室体和本壳体分开。
尽量不要从阻尼室体上拆下管套，若必须要拆下时注意螺纹为左旋。
喷嘴与喷嘴不要拆卸，须拆时应注意两者的相对位置不许移动。
如移动流量计计量精度则无法保证。
松开阻尼室体的四个螺母，从本壳体上拆下阻尼室体，如果难以分离，可用两只M6螺钉顶下。
气体腰轮流量计的优势特点介绍 流量计操作规程
气体腰轮番量计的优势特点介绍流量计操作规程气体腰轮番量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于容积式测量原理，用于精准明确计量流经封闭管道的气体气体腰轮番量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于容积式测量原理，用于精准明确计量流经封闭管道的气体总量。
流量计基型由罗茨流量传感和流量积算仪（二次表）两部分构成。
独特优势：1、使用期限长正常运行期限长达15年。
转子精密加工和平衡、高强度表面处理、无磨损转动、无接触密封、自洁功能以及对轴承良好润滑，这些精湛的设计与工艺确保流量计长期正常工作。
2、范围度宽不同规格流量计的范围度50:1～243:1 。
3、高精度、高可不需调整的高精度，不受介质条件变化的影响。
4、起步流量极低不同规格流量计的起步流量0.06m3/h～1.20m3/h。
5、压力损失小不同规格流量计的压力损失0.07kPa～0.55kPa。
6、通用性好全部规格流量计表体组件均可使用通用的附件。
7、互换性好附件与同规格的表体组件之间均可进行互换。
8、采纳新型旋转检测技术检测流量计轮子转速，能彻底解决脉动流引起的误计量和脉冲信号丢失问题，保证补偿仪与机械计数器的数值同步。
应用范围：气体罗茨流量计可用于测量工业生产用和城市居住生活用天然气。
是目前油田和城市大然气输配计量和贸易计量的产品。
也可用于测量煤气、液化气、瓦斯气、沼气等其他气体流量。
适用于石油、化工、电力、冶金、机械、轻工、制药和城市居住生活中等需要测量气体流量的地方。
气体腰轮番量计性能指标：1、测量流体：天然气、煤气、惰性气体、空气等气体；2、口径系列：DN25、32、40、50、80、100、150、200；3、精准度等级：一般型±1.0% 智能型:±1.5%；4、重复性：小于基本误差限肯定值的1/3；5、量程比：20； 1—120：1（zui宽）；6、电器接口：M20X1.5；7、防护等级：IP65；8、防爆等级：ExiaIICT4；9、壳体材质：铝合金。
最新LLQ型腰轮流量计说明书
流量计型号说明、选型及安装尺寸 四、 四、流量计型号说明、选型及安装尺寸
1. 产品的型号 LLQ- □-□-□-□-□-□
① ② ③ ④ ⑤ ⑥
说明：
1 2 3 4 5 6
公称通径、公称通径加 A 或 B。如填写 50A,代表公称通径 50mm，流量 范围为（1.17～40）m3/h,具体填写见表 1。 填写 I 为机械式计数器表头 （普通型） ， 填写Ⅱ为积算仪表头 （智能型） ， 填写Ⅲ为双表头。 填写 IO 为电流输出;填写 N 为无要求。 填写 R4 为 RS485 通讯；填写 R2 为 RS232C 通讯; 填写 RM 为标准 MODBUS 协议；填写 RH 为标准的 HART 协议；填写 N 为无要求。 填写 IC 为 IC 卡定量脉冲输出；填写 N 为无要求 填写最大工作压力（如：1.6MPa） 。
流量测控专家
沪制 02290098 号 防爆 ExdⅡBT4
LLQ 系列气体腰轮流量计
使用说明书
上 海罗 仪 表有 限 公司 海 罗 托克 限公 托 克 自动 化 化仪
SHANGHAI ROTORK AUTOMATION INSTRUMENTATION CO.,LTD.
目
录
一、概述………………………………………………………2 二、工作原理…………………………………………………2 三、主要技术参数……………………………………………2 四、流量计型号说明、选型及安装尺寸……………………3 五、流量计的显示、参数设置………………………………6 六、流量计接线及接线说明…………………………………8 七、流量计安装和使用维护 ………………………………10 八、防爆产品使用注意事项 ………………………………11 九、故障排除 ………………………………………………12
6 LL型腰轮流量计说明书2013
0.2%(0.1%) >2～6 >6～150 >150～500
流量范围（m /h） 0.2～2.2 0.4-～5 1.2～14 2～22 4-～50 7.5～85 20～-220 22～260 40～500 75～850 0.8～2.5 2～6 5.5～16 8.5～25 20～60 35～100 80～-250 100～300 200～600 350～1000 0.6～-2.5 1.5～6 4～16 6.3～25 15～60 25～100 63～250 75～300 150～600 250～1000 0.5～2.5 1.2～6 3.2～16 5～25 12～-60 20～100 50～250 60～300 120～600 200～1000 0.2～0.2 0.5～5 1.4-～14 2.2～22 5～50 8.5～85 22～220 26～260 50～500 85～850
公 称 通 径 (mm)
指针型显示器 指针度盘 容积／ 转 (Ｌ／r) 1 1 10 10 10 10 100 100 100 100 最小 分度 (Ｌ) 0.01 0.01 0.1 0.1 0.1 0.1 1 1 1 1 累积计数 器（7 位） 容积／末 位字 ( Ｌ) 1 1 10 10 10 10 100 100 100 100 10 10 100 100 100 100 1000
0.1 0.1 0.5/0.1 0.5/0.1 0.5/0.1 0.5/0.1 1
第 2 页，共 14 页
开封仪表有限公司
500 3000 1000 1000 1000 1
腰轮流量计使用说明书
1000 1000 200
4.1.5
LPF-5 型防爆光电脉冲发讯器的电气技术参数（见表 3） 。 表3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
腰轮流量计的安装使用
说明
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
腰轮流量计的安装使用说明
1、安装流量计应将进出口封装物去掉，必须防止颗粒状杂质掉入计量室内，如计量室表涂有防锈
油，可用汽油或煤油冲洗干净，并严格荆楚管道内杂志，流量计上有应安装过滤器和过滤网，防止锈渣、焊渣及其它杂质进入计量室。
2、流量计安装时，物流进出口为垂直或水平位置，都应尽量保持转子轴线水平。
3、当气体压力波动范围较大时，为保证计量精度，流量计上游应安装调压器。
4、为防止新安装管道中有锈渣、焊渣及其它杂质进入流量计内，用户应先将过度管安装在流量计的安装
位置上，通气一段时间，确保无大颗粒杂志后，在患上流量计。
如管道配焊，应使用过渡管，不可直接与流量计焊接。
其过渡管的加工可参照表3.
流量计的安装有两种形式，进出口垂直安装和进出口水平安装。
强烈建议垂直安装流量计，这时气体流向为上进下出，这样的安装时的转子对管路中的杂质具有自清洁能力，以减少维修，提高使用寿命并保证计量精度。
在特殊情况下可采取水平安装（又称左进右出），安装流量计时应设置前后门阀和旁通管路，以保证维修保养时，不必停气。
