模具设计与制造试题四及答案
模具设计与制造技术模拟练习题(附答案)
模具设计与制造技术模拟练习题（附答案）一、单选题（共50题，每题1分，共50分）1、职业病有()级防护。
A、五B、三C、二D、四正确答案：B2、读零件图时,首先看( )。
A、剖视图B、标题栏C、模板图D、主视图和尺寸正确答案：B3、圆柱齿轮传动中,当齿轮直径一定时,减小齿轮模数、增加齿轮齿数,可以( )。
A、提高齿面的接触强度B、改善齿轮传动平稳性C、提高齿轮的弯曲强度D、减少齿轮的塑性变形正确答案：B4、曲柄滑块机构中运动副个数是( )。
A、7.0B、4.0C、5.0D、6.0正确答案：B5、为了能测量0°~320°之间的任何角度,万能角度尺结构中的直尺和90°角尺可以移动和拆换。
当测量角度在140°~230°范围内时,应( )。
A、不装角尺和直尺B、装上角尺和直尺C、装上直尺D、装上角尺正确答案：D6、对未经淬火直径较小孔的精加工应采用( )。
A、铰削B、镗削C、磨削D、钻削正确答案：A7、机械零件的真实大小是以图样上的( )为依据。
A、技术要求B、公差范围C、比例D、尺寸数值正确答案：D8、检测平行度误差时指示器的最大与最小读数之( )即为平行度误差。
A、和B、商C、差D、积正确答案：C9、( )模具装配工艺方法不包括以下哪种?A、修配装配法B、互换装配法C、调整装配法D、随意装配法正确答案：D10、为完成一定的工序部分,一次装夹工件后,工件与夹具或设备的可动部分所占据的每一位置称为( )。
A、装夹B、工序C、工步D、工位正确答案：D11、工件夹紧的三要素是( )。
A、夹紧力的大小、夹具的稳定性、夹具的准确性B、夹紧力要大、工件稳定、定位准确C、工件变形小、夹具稳定可靠、定位准确D、夹紧力的大小、夹紧力的方向、夹紧力的作用点正确答案：C12、选用精基准的表面安排在( )工序进行。
A、最后B、起始C、中间D、任意正确答案：B13、回火的目的是( )。
模具设计与制造考核试卷
2. ABC
3. ABCD
4. ABC
5. AB
6. ABCD
7. ABC
8. ABD
9. ABCD
10. ABCD
11. ABC
12. AD
13. ABCD
14. ABCD
15. ABC
16. ABCD
17. ABCD
18. ABC
19. ABCD
20. ABCD
三、填空题
1.热模
2. AutoCAD
A.车床
B.铣床
C.冲床
D.钻床
9.以下哪些方法适用于模具的表面处理？（）
A.磨光
B.抛光
C.氧化
D.电镀
10.在模具设计时，以下哪些因素会影响产品的质量？（）
A.模具的精度
B.模具的硬度
C.模具的韧性
D.模具的装配质量
11.以下哪些软件主要用于模具的数控编程？（）
A. UG
B. Pro/E
C. CATIA

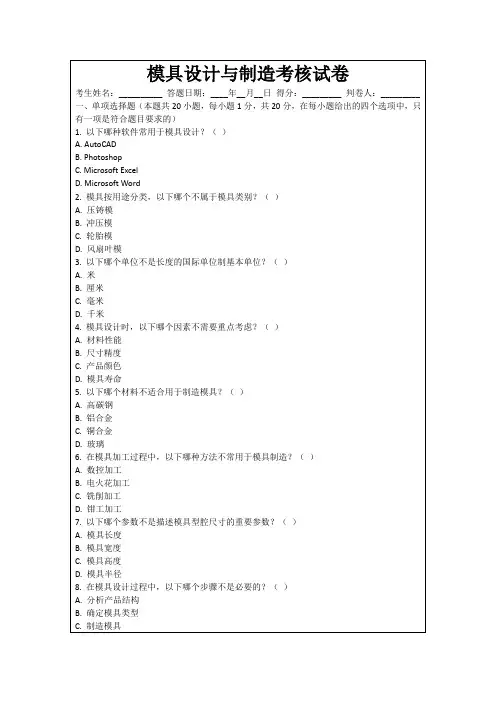

模具设计与制造考核试卷
考生姓名：__________答题日期：____年__月__日得分：_________判卷人：_________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.以下哪种软件常用于模具设计？（）
A. AutoCAD
B. Photoshop
14.在模具加工过程中，以下哪个工艺不适合加工硬质合金模具？（）
A.钻孔
B.铰孔
C.镗孔
D.磨孔
15.以下哪个因素不会影响模具的磨损？（）
A.模具材料
B.模具的使用寿命
C.模具的加工温度
模具设计与制造技术练习题库+答案
模具设计与制造技术练习题库+答案一、单选题（共50题，每题1分，共50分）1、铣削难加工材料,衡量铣刀磨损程度时,以刀具( )磨损为准。
A、前刀面B、副切削刃C、后刀面D、主切削刃正确答案：C2、工艺基准分为( )、测量和装配基准。
A、安装B、加工C、定位D、设计正确答案：C3、采用直接浇口的单型腔模具,适用于成型( ) 塑件。
A、壳形B、平薄易变形C、箱形正确答案：C4、工程中常见回转体中,正面投影和侧面投影为相同的等腰三角形的是( )。
A、圆柱B、圆环C、圆锥D、球正确答案：C5、符号GB的含义是( )。
A、国际标准B、国家标准C、国外标准D、部级标准正确答案：B6、光栅尺是( )。
A、一种能够间接检测直线位移的伺服系统反馈元件B、一种数控系统的功能模块C、一种能够间接检测直线位移或角位移的伺服系统反馈元件D、一种极为准确的直接测量位移的工具正确答案：D7、金属的硬度是指( )。
A、金属材料抵抗冲击载荷作用而不破坏的能力B、金属材料在断裂前发生不可逆永久变形的能力C、金属材料抵抗局部变形、压痕或划痕的能力D、金属材料抵抗塑性变形(永久变形)或断裂的能力正确答案：C8、工件在机床上或在夹具中装夹时,用来确定加工表面相对于刀具切削位置的面叫( )。
A、工艺基准B、定位基准C、装配基准D、测量基准正确答案：B9、属于金属物理性能的参数是( )。
A、韧性B、硬度C、密度D、强度正确答案：C10、( )是指工件加工表面所具有的较小间距和微小峰谷的微观几何形状不平度。
A、波度B、表面光洁度C、表面粗糙度D、公差等级正确答案：C11、只需调整或更换夹具上个别定位元件或夹紧元件,就可用于装夹不同类型和尺寸的工件,这类夹具称为( )。
A、可调夹具B、专用夹具C、通用夹具D、组合夹具正确答案：A12、下列不属于平面加工方法的是( )。
A、铣削B、铰削C、磨削D、刨削正确答案：B13、点浇口不适用于( )塑料。
A、热塑性塑料B、热固性塑料C、热敏性塑料D、纤维增强塑料正确答案：C14、下列属于不可拆卸连接的类型是( )。
模具设计与制造技术习题及答案
模具设计与制造技术习题及答案一、单选题（共50题，每题1分，共50分）1、推杆与其配合孔的配合常采用( )配合。
A、过渡B、过盈C、间隙D、答案B、C正确答案：C2、感抗的单位是( )。
A、亨利B、微亨C、毫亨D、欧姆正确答案：D3、与45钢相比,不锈钢属于难切削材料。
加工不锈钢时,刀具材料不宜选用( )。
A、YW类硬质合金B、YT类硬质合金C、YG类硬质合金D、高性能高速钢正确答案：B4、关于粗基准的选择和使用,以下叙述不正确的是( )。
A、当工件表面均需加工,应选加工余量最大的坯料表面作粗基准B、选工件上不需加工的表面作粗基准C、粗基准只能用一次D、当工件所有表面都要加工,应选用加工余量最小的毛坯表面作粗基准正确答案：A5、对有色金属零件的外园表面加工,当精度要求为IT6,Ra=0. 4μm时,它的终了加工方法应该采用( )。
A、研磨B、粗磨C、精磨D、精车正确答案：D6、配合的松紧程度取决于( )。
A、极限尺寸B、标准公差C、基本偏差D、基本尺寸正确答案：C7、进入有高空作业的车间,不带安全帽不符合( )。
A、安全要求B、素养要求C、整顿要求D、整理要求正确答案：A8、照明线路采用三相四线制连接,中线必须是( )。
A、安装熔断器B、安装开关,控制其通断C、取消或断开D、安装牢靠,防止中线断开正确答案：D9、安装车刀时,若刀尖低于工件回转中心,工作角度与标注角度相比,其( )。
A、前角不变,后角减小B、前、后角均不变C、前角变小,后角变大D、前角变大,后角变小正确答案：D10、利用工件已精加工且面积较大的平面定位时,应选作的基本支承是( )。
A、自位支承B、支承钉C、支承板D、支承座正确答案：C11、高精度的零件,一般在粗加工之后,精加工之前进行( ),减少或消除工件内应力。
A、时效处理B、高频淬火C、淬火处理D、回火处理正确答案：A12、对于精度要求较高,Ra为0. 8um的滑动平面,其终了加工,应该采用( )。
模具设计与制造(新)
1、如题图所示零件，材料为Q235，料厚为2mm。
试确定凸、凹模分别加工时的刃口尺寸，并计算冲压力，确定压力机公称压力。
正确答案：解:(1)刃口尺寸计算列于下中:(2)冲压力的计算:落料力F落料=1.3 Lδτ=1.3×280×2×350=254.8(KN)冲孔力F冲孔=1.3Lδτ=1.3×2π×16×2×350=91.44(KN)卸料力F卸=K卸F落料=0.05×254.8=12.63(KN)推件力F推=nK推F冲=4×0.055×91. 44=20.12(KN) 其中n为堆积在凹模孔口内的冲件数，n=h/δ(h是直刃口部分的高度，δ是材料厚度)。
总冲压力:F总=F 落料+F冲孔+F卸+F推=254.8+91.44+12.63+20.12 =378.99(KN)2、试完成题图所示弯曲制件的毛坯图，冲压工序安排。
正确答案：解:(1)展开后的毛坯尺寸:LZ=l1+l2+l3+l4+0.6δ=26+18+18+30+0.6×2=93.2mm (2)冲压工序安排由零件图可知加工该零件包括冲孔、落料、弯曲三个工序。
工序安排如下:1.冲孔.落料(复合工序); 2.弯曲R5一角; 3.弯曲R0.8两角;3、计算题图所示弯曲件的坯料长度。
正确答案：4、分析题图所示零件(材料:65mn,料厚为1 mm,未注尺寸公差为IT12)的冲裁工艺性，确定其工序性质.数量及组合方式，画出冲裁排样图。
正确答案：解:该零件的材料为65Mn钢，是弹簧钢，具有良好的冲压性能。
它的形状简单.结构对称。
从零件图上Φ5（+0.2，0）的尺寸精度属IT13级，其余未注公差尺寸按IT12级确定，一般的冲压工艺均能满足其尺寸精度要求，可以冲裁。
由于该零件Φ2孔的孔边距小于凸凹模允许的最小壁厚(查表得a=2.7mm)，且1.5的槽太窄，所以该零件不能采用复合冲裁模，应采用连续冲裁模加工。

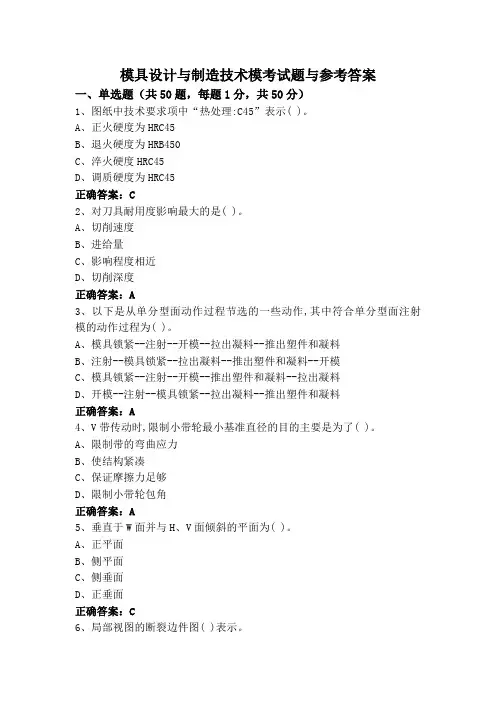

模具设计与制造技术模考试题与参考答案
模具设计与制造技术模考试题与参考答案一、单选题（共50题，每题1分，共50分）1、图纸中技术要求项中“热处理:C45”表示( )。
A、正火硬度为HRC45B、退火硬度为HRB450C、淬火硬度HRC45D、调质硬度为HRC45正确答案：C2、对刀具耐用度影响最大的是( )。
A、切削速度B、进给量C、影响程度相近D、切削深度正确答案：A3、以下是从单分型面动作过程节选的一些动作,其中符合单分型面注射模的动作过程为( )。
A、模具锁紧--注射--开模--拉出凝料--推出塑件和凝料B、注射--模具锁紧--拉出凝料--推出塑件和凝料--开模C、模具锁紧--注射--开模--推出塑件和凝料--拉出凝料D、开模--注射--模具锁紧--拉出凝料--推出塑件和凝料正确答案：A4、V带传动时,限制小带轮最小基准直径的目的主要是为了( )。
A、限制带的弯曲应力B、使结构紧凑C、保证摩擦力足够D、限制小带轮包角正确答案：A5、垂直于W面并与H、V面倾斜的平面为( )。
A、正平面B、侧平面C、侧垂面D、正垂面正确答案：C6、局部视图的断裂边件图( )表示。
B、细点画线C、细实线D、波浪线或双折线正确答案：D7、选择定位基准时,应尽量与工件的( )一致。
A、测量基准B、起始基准C、设计基准D、工艺基准正确答案：C8、基准不重合误差由前后( )不同而引起。
A、形位误差B、设计基准C、环境温度D、工序基准正确答案：D9、塞尺是用来检测两个结合面之间间隙大小的片状量规。
使用塞尺时,( )描述是不正确的。
A、测量时塞尺要用力塞进间隙B、塞尺使用完后要擦拭干净,及时收进夹板C、根据间隙的大小选择塞尺的薄片数,可一片获数片叠在一起使用D、不能测量温度较高的工件正确答案：A10、凸轮的( )决定从动件预定的运动规律。
A、转速B、轮廓曲线C、角速度D、结构形状正确答案：B11、在链传动中,主动链轮的齿数为25,从动链轮的齿数为75,平均传动比为( )。
模具设计与制造技术考试题与答案
模具设计与制造技术考试题与答案一、单选题（共50题，每题1分，共50分）1、切削运动可分为主运动与进给运动。
关于主运动,( )的描述是不正确的。
A、主运动是切削运动中速度最高、消耗功率最大的运动B、主运动只有且必须有一个C、主运动可以是连续运动,也可以是间歇运动D、主运动可以是旋转运动,也可以是直线运动正确答案：C2、两只额定电压相同的电阻串联接在电路中, 其阻值()的电阻发热。
A、较小B、较大C、无法比较D、相同正确答案：B3、机床上使用的局部照明灯,电压不得超过( )。
A、36VB、24VC、380VD、220V正确答案：A4、粗糙度的评定参数Ra的名称是( )。
A、微观不平度五点平均高度B、微观不平度十点平均高度C、轮廓算术平均偏差D、轮廓几何平均偏差正确答案：C5、电火花加工放电所在的液体介质必须具有一定的( )。
A、绝缘性能B、化学性质C、力学性能D、流动性能正确答案：A6、在正弦分中夹具上无法用平面磨床完成不同轴圆弧面的磨削,其原因A、分度盘精度低B、量块高度不合适C、没有安装正弦圆柱的空间D、两顶尖装夹工件正确答案：C7、带传动中两轮直径不变,若将主动轮转速增大一倍,则传动比( )。
A、增大两倍B、增大一倍C、减小一倍D、不变正确答案：D8、职业道德行为的最大特点是( )。
A、普遍性和广泛性B、时代性和创造性C、自觉性和习惯性D、实践性和实用性正确答案：C9、对于熔体粘度高、玻璃化温度高、冷却速率快的塑料制品应采用( )注射。
A、低压B、快速C、慢速D、答案B、C正确答案：B10、工程中常见回转体中,三面投影均为一个圆的是( )。
A、球B、圆柱C、圆锥D、圆环正确答案：A11、属位置公差项目的符号是( )。
A、─B、〓D、○正确答案：C12、以下选项中属于转动副的是( )。
A、燕尾滑板B、丝杠与螺母C、铰链连接D、滑块与导轨正确答案：C13、下列关于创新的论述,正确的是( )。
A、创新与继承根本对立B、创新不需要引进国外新技术C、创新就是独立自主D、创新是民族进步的灵魂正确答案：D14、已加工表面和待加工表面之间的垂直距离称为( )。
模具设计与制造技术模拟试题与答案
模具设计与制造技术模拟试题与答案一、单选题（共50题，每题1分，共50分）1、数控机床操作工生产过程中换班时,应按照安全文明生产要求,认真做好的工作是( )。
A、机床保养B、卫生C、润滑D、交接班工作正确答案：D2、( )电火花成型的加工过程中通常由动能转换为热能是在哪个阶段?A、电离B、热膨胀C、消电离D、放电正确答案：B3、在夹具中,用一个平面对工件进行定位,可限制工件的( )自由度。
A、两个B、三个C、四个D、五个正确答案：B4、纯电阻电路的无功功率为( )。
A、0WB、0vArC、0VAD、无穷大正确答案：B5、当前最广泛采用的生活垃圾分选方法是( )。
A、机械结合人工分选B、机械分选C、人工手选D、无须分选正确答案：C6、代号TQW表示( )。
A、整体式数控刀具系统B、倾斜型微调镗刀C、模块式数控刀具系统D、倾斜型粗镗刀正确答案：B7、根据分度值及示值范围选好量具后,开始测量前要( ),以确定量具测量初始位置正确。
A、检查外观B、确定量具精度C、对零位D、选择测量环境正确答案：C8、模具零件采用锻件锻造的目的可能是( )。
A、充分发挥材料的力学性能,提高模具零件的加工工艺性和使用寿命B、合理使用加工设备C、保证模具零件的加工精度正确答案：A9、决定超声波抛光表面粗糙度数值大小的主要因素是( )。
A、磨料粒度B、磁场强度C、震动幅度D、振动频率正确答案：A10、下列材料中,属于合金弹簧钢的是( )。
A、2Crl3B、Crl12MoVC、ZGMn13- 1D、60Si2MnA正确答案：D11、不仅改变钢的组织,而且钢表层的化学成分也发生变化的热处理是( )。
A、渗碳、渗氮B、火焰加热表面淬火C、感应加热表面淬火D、淬火正确答案：A12、热流道浇注系统中的塑料处于( )状态。
A、室温B、熔融C、半凝固D、凝固正确答案：B13、两构件在同一平面内接触形式是点或线接触,其运动副类型是( )。
A、高副B、低副C、转动副D、移动副正确答案：A14、注塑模标准模架中的B板尺寸通常表示的是( )厚度尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具设计与制造试题四及答案
一、填空题（20分，每空1分）
1.模具设计有两个基本条件，即和。
2.常用的冲压材料主要有、和。
3.弯曲变形过程可以分为、和三个阶段。
4.拉深可分为和。
5.空心坯料胀形的方法一般分为和。
6.根据成型工艺的性能不同，塑料可分为和。
7.常见的压铸机按压射室的特点可分为和两类。
8.模具中常用的成形铣削加工方法有和。
9.注射模的浇注系统可分为和两大类。
二、判断题（10分，每题1分）
1.冲压模具的导柱和导套大都使用高碳钢制造。
（）
2.相对弯曲半径大，弯曲变形程度小，则弯曲后的回弹量就小。
（）
3.材料硬化指数值越大，拉深性能就越差，越容易拉裂。
（）
4.落料时，应以凸模为基准配制凹模。
（）
5.外缘翻边时应力应变的分布是不均匀的，在变形区内切向的拉应力和应变在中部最小，向两端逐渐增大。
（）
6.带有活动镶件的注射模具生产效率高，一般用于大批量生产。
（）
7.当工件表面有硬皮，或机床的进给机构有间隙时，尽量采用顺铣。
（）
8.材料的应力状态中，压应力的成分越大，拉应力的成分越小，越有利于材料塑性的发挥。
（）
9.在压力机的一次行程中，能完成两道或两道以上的冲压工序的模具称为级进模。
（）
10.刀具半径补偿的目的在于编程时可以不考虑刀具的半径，只要在实际加工中输入刀具半径即可。
（）
三、选择题（16分，每题2分）
1.缩口变形区的材料主要受（）。
A、两向拉应力
B、两向压应力
C、径向拉应力和切向压应力
D、径向压应力和切向拉应力
2.在注射模中，为便于凝料从主流道中拉出，需要将主流道设计成圆锥形，锥度一般为（）。
A、2°~6°
B、6°~10°
C、10°~16°
D、16°~20°
3.在注射成型的每个周期中，将塑件及浇注系统凝料从模具中脱出的机构称为（）。
A、导向机构
B、顶件机构
C、抽芯机构
D、推出机构
4.金属熔体从进入内浇口至充满型腔和溢流槽所需的时间称为（）。
A、充型时间
B、增压建压时间
C、保压时间
D、留模时间
5.以下不属于模具特种加工的方法是（）。
A、电火花线切割加工
B、塑性加工
C、激光加工
D、超声波加工
6.将钢件加热到相变温度以上，保温一定时间后在冷却介质中快速冷却的热处理工艺称为（）。
A、退火
B、正火
C、淬火
D、回火
7.在机床上用夹具装夹工件时，夹具的主要功能是使工件（）和（）。
（）
A、旋转、夹紧
B、定位、切削
C、定位、夹紧
D、旋转、切削
8.一般地，对塑件表面粗糙度影响较大的除了（）外就是模具温度，（）模具温可改善塑件表面状态。
（）
A、型腔表面加工质量、降低
B、型腔表面加工质量、提高
C、模具结构、降低
D、模具结构、提高
四、简答题（40分，每题5分）
1.模具制造有哪些特点？
2.冲裁工艺中，刃口尺寸的计算原则是什么？
3.什么是搭边？它有什么作用？
4.影响最小相对弯曲半径的因素主要有哪些？
5.注射模浇注系统的设计原则是什么？
6.压铸模的溢流槽设计原则是什么？
7.试述电火花成形加工的基本原理。
8.冲压模具的凸、凹模间隙有哪些调整方法？
五、综合题（14分）
根据凸模零件图，编制零件机加加工工艺路线，填入表内。
工序号工序名称工序内容
试题四答案
一、填空题（20分，每空1分）
1.工件的材料、性能、规格；成型设备的种类、性能、规格
2.黑色金属材料；有色金属材料；非金属材料
3.弹性变形；弹—塑性变形；塑性变形
4.变薄拉深；不变薄拉深
5.刚性模胀形；软性模胀形
6.热塑性塑料；热固性塑料
7.热室压铸机；冷室压铸机
8.立铣；仿形铣削
9.普通浇注系统；无流道浇注系统
二、判断题（10分，每题1分）
1.×
2.×
3.×
4.×
5.×
6.×
7.×
8.√
9.× 10.√
三、选择题（16分，每题2分）
1.B
2.A
3.D
4.A
5.B
6.C
7.C
8.B
四、简答题（40分，每题5分）
1.答：模具制造与其他的机械制造相比，具有以下几个特点：
(1)模具生产具有单件生产属性。
(2)模具形状及加工复杂，加工精度高。
(3)模具生产周期长，成本高。
(4)模具生产的成套性。
(5)模具生产需试模。
2.答：计算原则为落料时，先确定凹模刃口尺寸，以凹模为基准，凹模刃口基本尺寸取接近于工件的最小极限尺寸；冲孔时，先确定凸模刃口尺寸，以凸模为基准，凸模刃口的基本尺寸取接近于工件的最大极限尺寸。
3.答：搭边是指排样时工件之间以及工件与条料侧边之间的余料。
搭边可以补偿条料的定位误差、保持条料一定的刚度和强度，有利于保证冲出合格的工件；搭边还可以便于送料。
4.答：影响最小相对弯曲半径的因素主要有材料的力学性能、弯曲中心角、
板料表面与断面质量、板料的厚度和折弯方向等。
5.答：设计原则是：
1）流程要短；2）防止型芯变形和嵌件位移；3）防止塑件变形和翘曲；4）合理设置冷料穴
6.答：溢流槽设计原则是：
（1）设计溢流槽时要注意便于从铸件上清除，在去除后尽量不损坏铸件外观。
（2）在溢流槽上开设排气槽时，应合理设计溢流口，避免过早堵塞排气槽。
（3）注意避免在溢流槽和铸件之间产生热节。
（4）不应在同一溢流槽上开几个溢流口，避免金属液产生倒流，使部分金属液从溢流槽流回型腔。
（5）溢流口的截面积应大于连接在溢流槽后面的排气槽截面积。
7.答：电火花成形加工又称放电加工。
它是利用工具电极和工件之间在一定的介质中产生脉冲放电的电腐蚀现象，蚀除材料来加工工件的。
加工时，工具电极和工件分别接在脉冲电源的两极，而且这两者之间保持一定的放电间隙，并使它们工作在特定的工作液中，要求工作液有很强的绝缘强度（常用的有煤油、皂化液、去离子水等）。
当两个电极之间的电压逐渐升高达到间隙中工作液的击穿电压时，工作液被击穿，产生火花放电。
在极短的时间内火花放电，引起的瞬间高温使得工件和电极表面都被蚀除掉一小块材料。
当上述过程不断重复时，就实现了工件的蚀除，最终使得整个电极的轮廓形状被复制到工件上，从而完成工件的加工。
8.答：调整方法主要有透光调整法、测量调整法、镀铜调整法、垫片调整法、涂层调整法、酸腐蚀调整法、标准样件调整法、工艺尺寸调整法等。
五、综合题（14分）
答：凸模的工艺路线如下。
