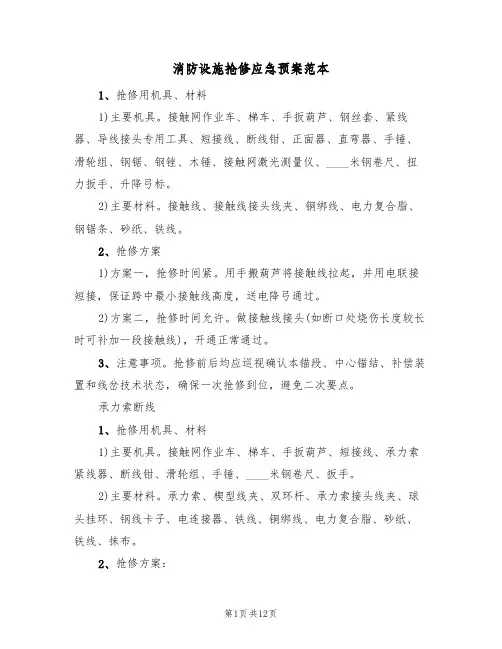

消防设施抢修应急预案范本(三篇)
消防设施抢修应急预案范本1、抢修用机具、材料1)主要机具。
接触网作业车、梯车、手扳葫芦、钢丝套、紧线器、导线接头专用工具、短接线、断线钳、正面器、直弯器、手锤、滑轮组、钢锯、钢锉、木锤、接触网激光测量仪、____米钢卷尺、扭力扳手、升降弓标。
2)主要材料。
接触线、接触线接头线夹、铜绑线、电力复合脂、钢锯条、砂纸、铁线。
2、抢修方案1)方案一，抢修时间紧。
用手搬葫芦将接触线拉起，并用电联接短接，保证跨中最小接触线高度，送电降弓通过。
2)方案二，抢修时间允许。
做接触线接头(如断口处烧伤长度较长时可补加一段接触线)，开通正常通过。
3、注意事项。
抢修前后均应巡视确认本锚段、中心锚结、补偿装置和线岔技术状态，确保一次抢修到位，避免二次要点。
承力索断线1、抢修用机具、材料1)主要机具。
接触网作业车、梯车、手扳葫芦、短接线、承力索紧线器、断线钳、滑轮组、手锤、____米钢卷尺、扳手。
2)主要材料。
承力索、楔型线夹、双环杆、承力索接头线夹、球头挂环、钢线卡子、电连接器、铁线、铜绑线、电力复合脂、砂纸、铁线、抹布。
2、抢修方案：方案一，抢修时间紧。
用手搬葫芦将承力索拉起，并用电联接短接，送电开通。
方案二，抢修时间允许。
用手搬葫芦将承力索拉起，承力索做接头，用电联接短接，送电开通。
3、注意事项：1)用手搬葫芦短接时要绑紧严防脱落。
2)抢修前后均应巡视确认本锚段、中心锚结、补偿装置和线岔技术状态，确保一次抢修到位，避免二次要点。
分段绝缘器损坏1、主要机具、材料1)主要机具。
接触网作业车、梯车、挂梯、手扳葫芦、紧线器、手锤、正面器、直弯器、木锤、水平尺、线坠、钢锉、专用扳手、升降弓标。
2)主要材料。
同规格型号分段绝缘器、硅橡胶绝缘子、抹布、铁线。
2、抢修方案。
方案一，分段绝缘器变形，机械电气强度正常时。
与车站联系，封闭该分段所在线路的电力机车通过。
方案二，分段绝缘器开裂等机械强度受损时：更换整体分段或受损部件，调整送电开通。

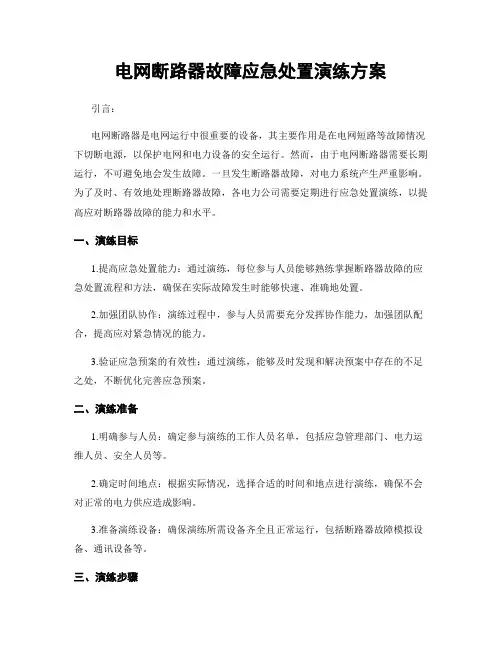

电网断路器故障应急处置演练方案
电网断路器故障应急处置演练方案引言：电网断路器是电网运行中很重要的设备，其主要作用是在电网短路等故障情况下切断电源，以保护电网和电力设备的安全运行。
然而，由于电网断路器需要长期运行，不可避免地会发生故障。
一旦发生断路器故障，对电力系统产生严重影响。
为了及时、有效地处理断路器故障，各电力公司需要定期进行应急处置演练，以提高应对断路器故障的能力和水平。
一、演练目标1.提高应急处置能力：通过演练，每位参与人员能够熟练掌握断路器故障的应急处置流程和方法，确保在实际故障发生时能够快速、准确地处置。
2.加强团队协作：演练过程中，参与人员需要充分发挥协作能力，加强团队配合，提高应对紧急情况的能力。
3.验证应急预案的有效性：通过演练，能够及时发现和解决预案中存在的不足之处，不断优化完善应急预案。
二、演练准备1.明确参与人员：确定参与演练的工作人员名单，包括应急管理部门、电力运维人员、安全人员等。
2.确定时间地点：根据实际情况，选择合适的时间和地点进行演练，确保不会对正常的电力供应造成影响。
3.准备演练设备：确保演练所需设备齐全且正常运行，包括断路器故障模拟设备、通讯设备等。
三、演练步骤1.情景设定：根据断路器故障场景，制定真实可行的演练方案。
情景设定应包括故障发生地点、时间、天气情况等细节。
2.演练通知：提前通知参与人员演练时间地点，并明确各个人员在演练中的角色和职责。
3.演练启动：按照预定的时间和场景开始演练。
演练中应模拟故障发生、故障诊断、应急措施采取等环节，让参与人员逐步熟悉应急处置流程。
4.评估总结：演练结束后，对演练效果进行评估。
可组织参与人员开展讨论，提出宝贵的意见和建议，以改进应急处置方案。
四、演练注意事项1.确保安全：在演练过程中，要始终注意人员的安全，确保演练不会造成人身伤害和设备损坏。
2.注重实战：演练方案要紧密结合实际情况，切实提高应对断路器故障的能力。
3.加强沟通：在演练过程中，要加强各个参与人员之间的沟通，确保信息的及时传递和协调合作。
铁路分段绝缘器检修作业指导书
铁路分段绝缘器检修作业指导书1.目的规范西安铁路局普速铁路接触网分段绝缘器检修作业程序及标准。
2.范围适用于西安铁路局普速铁路接触网分段绝缘器检修作业。
3.作业准备编号：XA-GD-JCW-17设备型号菱形分段绝缘器、无弯矩防污型分段绝缘器、消弧式分段绝缘器分段绝缘器检修作业指导书检修等级Ⅱ级维修检修周期6个月作业人员高空操作人员2人地面辅助人员1人作业类型停电作业作业工具卡线器/链条式紧线器/水平尺/钢卷尺/单绳/接触网多功能检测仪/力矩扳手/短封线/游标卡尺/弹簧秤/平锉/十字螺丝刀作业材料同型号分段绝缘器/防腐油/吊弦/φ4.0镀锌铁线/承力索吊弦线夹/零配件（螺栓、螺母、垫片、开口销等）/抹布/清水/中性清洗剂安全风险卡控关键1.检修分段绝缘器前，必须先加装短封线。
2.禁止踩踏分段绝缘器。
参考资料1.铁运[2007]69号《接触网安全工作规则》和《接触网运行检修规程》2.TB10421-2003《铁路电力牵引供电工程施工质量验收标准》3.TB/T2075.1～2075.23-2010《电气化铁路接触网零部件》4.作业流程4.1 菱形分段绝缘器4.1.1 高空操作人员A目视检查分段绝缘器主绝缘有无烧伤、裂纹、破损、老化。
分段绝缘器主绝缘烧伤面积超过有效绝缘长度的20%时进行更换，更换方法执行《分段绝缘器更换作业指导书》。
4.1.2 高空操作人员B目视检查分段绝缘器吊弦状态。
吊弦状态不良时，拆除既有吊弦线夹及吊弦，用25N•m力矩扳手安装新吊弦线夹及吊弦。
4.1.3 高空操作人员A目视检查各部零件有无裂纹、烧伤。
零部件有裂纹、烧伤时，更换方法：4.1.3.1 高空操作人员A在分段绝缘器两侧各安装一个卡线器，高空操作人员B用3T链条式紧线器连接两个卡线器，紧链条式紧线器至分段绝缘器卸载；4.1.3.2 高空操作人员A拆除裂纹、烧伤零部件，用25N•m或44N•m（M10螺栓使用25N•m，M12螺栓使用44N•m）力矩扳手安装新零部件；4.1.3.3 高空操作人员B松链条式紧线器至分段绝缘器受力，拆除链条式紧线器、卡线器。

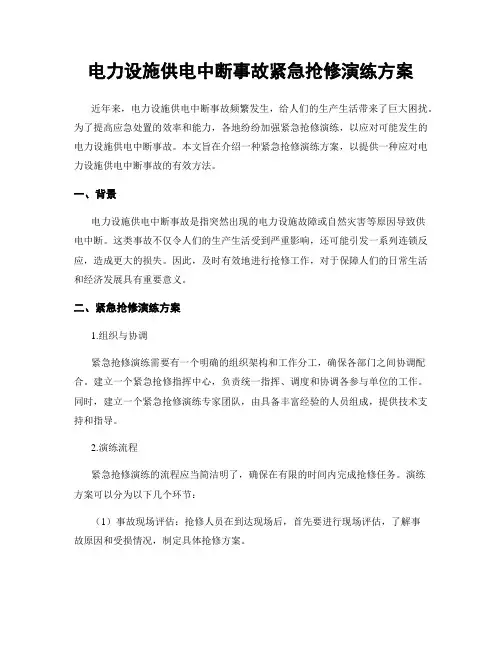

电力设施供电中断事故紧急抢修演练方案
电力设施供电中断事故紧急抢修演练方案近年来，电力设施供电中断事故频繁发生，给人们的生产生活带来了巨大困扰。
为了提高应急处置的效率和能力，各地纷纷加强紧急抢修演练，以应对可能发生的电力设施供电中断事故。
本文旨在介绍一种紧急抢修演练方案，以提供一种应对电力设施供电中断事故的有效方法。
一、背景电力设施供电中断事故是指突然出现的电力设施故障或自然灾害等原因导致供电中断。
这类事故不仅令人们的生产生活受到严重影响，还可能引发一系列连锁反应，造成更大的损失。
因此，及时有效地进行抢修工作，对于保障人们的日常生活和经济发展具有重要意义。
二、紧急抢修演练方案1.组织与协调紧急抢修演练需要有一个明确的组织架构和工作分工，确保各部门之间协调配合。
建立一个紧急抢修指挥中心，负责统一指挥、调度和协调各参与单位的工作。
同时，建立一个紧急抢修演练专家团队，由具备丰富经验的人员组成，提供技术支持和指导。
2.演练流程紧急抢修演练的流程应当简洁明了，确保在有限的时间内完成抢修任务。
演练方案可以分为以下几个环节：（1）事故现场评估：抢修人员在到达现场后，首先要进行现场评估，了解事故原因和受损情况，制定具体抢修方案。
（2）资源调配：根据现场评估结果，中心指挥人员将合理分配人员和物资，并派遣抢修小组到达现场。
（3）组织抢修：抢修小组按照事先制定的抢修方案，有条不紊地进行抢修工作。
各个环节的时间安排要合理，不浪费时间，确保抢修工作的高效完成。
（4）紧急通报：在抢修工作的同时，中心指挥人员要及时向相关部门和受影响的用户通报事故情况和抢修进展，以降低人们的不便和焦虑情绪。
3.人员培训与装备紧急抢修演练方案还需要注重抢修人员的培训和装备。
抢修人员应接受专业培训，提高其抢修技能和应急处理能力。
同时，抢修人员应装备必要的工具和设备，确保他们能在紧急情况下迅速、安全地进行抢修工作。
4.演练评估与总结在紧急抢修演练结束后，应当进行评估和总结，找出问题、改进不足，以提高紧急抢修工作的效率和质量。

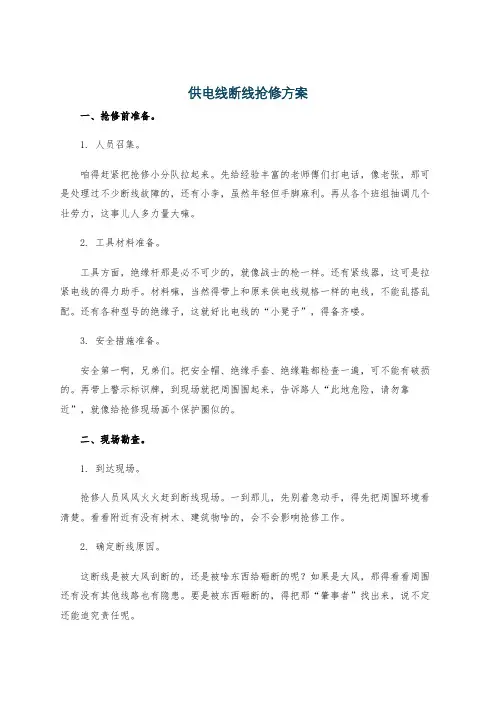

供电线断线抢修方案
供电线断线抢修方案一、抢修前准备。
1. 人员召集。
咱得赶紧把抢修小分队拉起来。
先给经验丰富的老师傅们打电话，像老张，那可是处理过不少断线故障的，还有小李，虽然年轻但手脚麻利。
再从各个班组抽调几个壮劳力，这事儿人多力量大嘛。
2. 工具材料准备。
工具方面，绝缘杆那是必不可少的，就像战士的枪一样。
还有紧线器，这可是拉紧电线的得力助手。
材料嘛，当然得带上和原来供电线规格一样的电线，不能乱搭乱配。
还有各种型号的绝缘子，这就好比电线的“小凳子”，得备齐喽。
3. 安全措施准备。
安全第一啊，兄弟们。
把安全帽、绝缘手套、绝缘鞋都检查一遍，可不能有破损的。
再带上警示标识牌，到现场就把周围围起来，告诉路人“此地危险，请勿靠近”，就像给抢修现场画个保护圈似的。
二、现场勘查。
1. 到达现场。
抢修人员风风火火赶到断线现场。
一到那儿，先别着急动手，得先把周围环境看清楚。
看看附近有没有树木、建筑物啥的，会不会影响抢修工作。
2. 确定断线原因。
这断线是被大风刮断的，还是被啥东西给砸断的呢？如果是大风，那得看看周围还有没有其他线路也有隐患。
要是被东西砸断的，得把那“肇事者”找出来，说不定还能追究责任呢。
3. 评估抢修难度。
如果断线的地方比较好操作，那还算是幸运的。
要是在那种特别高或者周围环境很复杂的地方，像旁边有个大池塘或者悬崖啥的，那可就有点头疼了，得好好盘算盘算怎么干活才安全又高效。
三、抢修实施。
1. 断电操作（如果需要）如果这断线还连着电呢，那可不得了，得赶紧联系调度部门，把这一片的电给断了。
这就像给一个危险的机器先停了电一样，确保我们抢修人员的安全。
2. 拆除损坏部分。
小心翼翼地把断了的电线拆下来，就像给受伤的小动物处理伤口一样，得轻手轻脚的。
把那些坏了的绝缘子也一并拆下来，拆的时候还得注意别让它们掉到不该掉的地方，要是砸到花花草草也不好嘛。
3. 安装新的供电线和绝缘子。
先把新的绝缘子安装好，一个个稳稳地固定在杆塔上，这可是个精细活。
接触网抢修预案
接触网抢修预案常见故障及处理方案第一章分相绝缘器、分段绝缘子、中性区烧损第一条原因机车带电通过分相第二条现象1、相应的开关跳闸，同为上行侧或同为下行侧2、变电所馈线相应出现大电流第三条处理方案（一）、初步恢复方案：1、仅为分相主绝缘烧损。
⑴选择挠损较严重的分相绝缘器更换，在两侧合适位置安装紧线器，用吊弦线夹防滑，连接好手搬萌芦。
⑵紧线时均匀用力，缓慢进行，并时刻注意紧线器状态，紧线至方便拆装分相为宜。
⑶从分相线夹处拆下旧分相绝缘器，安装新分相，紧固各部螺栓。
⑷略松一下手搬萌芦，确认分相受力良好无异常时，缓慢松开手搬萌芦，拆下。
⑸用扭面器调整线面，使分相绝缘器下底面与轨面平行，再用钢锉锉平分相主绝缘与线夹连接部，消除硬点。
⑹调整吊弦，使分相处导高比两端定位点导高略高20—30mm。
⑺按程序（1）—（6）更换下一节分相绝缘器。
⑻调整两侧定位坡度、拉出值及导高符合标准。
⑼清理作业现场、无其它问题结束作业。
2、分相和中性区导线烧损严重引起断线⑴派人到两端补偿下锚处，听从指挥人指挥，提起坠砣配合紧线。
⑵现场人员拆除分相及中性区导线等，地面人员按标准预制导线且连接线夹。
注意中性区线面、原导线线面与分相绝缘器工作面一致。
⑶组装新分相，使其一端与原导线相连，紧固各部螺拴。
⑷在原导线和中性区导线上合适位置安装紧线器和手搬葫芦。
⑸在指挥人指挥下紧线，紧至合适程度（即吊弦、定位器均达到断线前状态或与气温相对应），并时刻注意中锚状态。
⑹从外侧向内侧开始调整导线工作面，然后再略紧线，以便连接分相，最后紧固各部螺栓。
⑺略松一下手搬葫芦，确认分相受力良好无异常时，缓慢松开手搬葫芦并拆下。
⑻从一端开始安装吊弦，调整定位器，使分相处导高略高于两端定位点20—30mm，并用钢锉使分相主绝缘与线夹连接平滑，消除硬点。
⑼调整定位坡度、拉出值、中锚、锚段关节等符合行车要求。
⑽清理现场，无其它问题，结束作业。
3、承力索分段绝缘子烧损引起断线。
分段绝缘器故障应急处置方案
分段绝缘器故障应急处置方案分段绝缘器是电力系统中用于绝缘电气设备的一种设备，主要用于隔离设备和电力系统之间的电气连接。
然而，由于各种原因，分段绝缘器有可能发生故障，例如电气击穿、外部短路等。
当分段绝缘器发生故障时，我们需要采取应急措施来保障电力系统的安全运行。
下面将提出一种针对分段绝缘器故障的应急处置方案。
第一步：识别故障当系统出现故障时，首先需要迅速判断是分段绝缘器出现故障。
这可以通过一些指标来判断，例如电流突然增大、电气设备工作异常等。
如果能够确定是分段绝缘器故障，则可以进入下一步。
第二步：切断电源一旦确定是分段绝缘器故障，需要立即切断电源，以防止故障扩大。
切断电源可以通过切换断路器或者关闭隔离开关来实现。
此步骤非常重要，因为如果不及时切断电源，故障可能会对其他设备造成损害，甚至引发火灾等危险。
第三步：进行绝缘测试一旦切断电源，需要对分段绝缘器进行绝缘测试，以判断故障的具体原因。
绝缘测试通常包括对绝缘电阻、绝缘介质强度等参数进行测量。
通过绝缘测试可以帮助确定故障的具体位置和性质，为后续的修理工作提供依据。
第四步：确定修复方案根据绝缘测试的结果，确定修复方案。
对于绝缘电阻较低的情况，可能是绝缘材料老化或其他原因导致，此时需要更换绝缘材料。
如果是绝缘介质强度不够导致的故障，则需要增加绝缘介质的厚度或者改用更好的绝缘材料。
无论采取何种修复方案，都要确保经过修复后的分段绝缘器能够满足系统的要求，并能够长时间稳定运行。
第五步：修复分段绝缘器根据确定的修复方案，对分段绝缘器进行修复。
修复过程中需要确保操作人员具备相关的技术和经验，以确保修复工作的质量和安全性。
修复过程中还需要注意安全事项，例如佩戴防护用品、遵循操作规程等。
第六步：重启系统在分段绝缘器修复完成后，需要对电力系统进行重启。
重启过程中需要逐步恢复电力设备和电源，以确保系统在稳定的状态下运行。
在重启之前还需要进行相关的测试和检查，以确保系统的安全性和稳定性。
分段绝缘器故障处理预案
分段绝缘器故障一、故障现象及造成破坏程度：1、玻璃钢棒绝缘元件闪络击穿；2、分段绝缘器被打坏；分段绝缘器接头线夹处导线损伤；3、有一绝缘棒扯断；4、跨距中部分吊弦受损；5、机轩受电弓受损；二、处理作业：（一）准备工作：1、人员：作业组人员不少于12人，操作人二名，其余辅助。
2、劳保用品齐全（安全带、安全帽、工作服、手套）良好。
3、机具：梯车或作业车、手扳葫芦、楔型紧线器、摇把、钢丝套、手锤、锉刀、个人工具、工具代、盒尺、大剪、水平尺、线面较正器、大绳、锯弓、测量工具、钢卷尺、导线煨弯器、断线钳、推导修桌等。
4、材料：分段绝缘器、φ4.0mm铁线、开口销、螺母、垫片、悬式绝缘子、钢线卡子、吊弦线夹、破布、细梆线等。
（二）安全方面：1、高空作业使用专门的用具传递工具、材料和零部件。
2、作业中呼唤应答、配合妥当。
3、无违章、碰伤及不安全因素，工具无损伤。
（三）技术质量标准：1、绝缘元件烧损、烧伤长度不大于20%。
2、绝缘器处导高应比两端定位点高20—30mm。
3、绝缘器两端应安装吊弦。
对式接头处应有记号，以防抽脱。
4、拆装接触网上的绝缘器时，不得损伤接触线，导流板中锥形线套（现场称为为漏斗）外露接触线留头不得有损伤或扭面现象。
5、安装后检查，紧固、测量调整。
三、操作程序：1、准备工具、材料零部件。
2、辅助人员将手扳葫芦系好，扶好梯车。
3、操作人员在地面上组装好分段绝缘器。
4、操作人员甲乙分别带好工具、材料零部件，上梯车，扎好安全带，用大绳将手扳葫芦吊上来，固定在车梯框架上。
5、操作人员甲将楔形紧线器固定在分段绝缘器两边，待操作人乙将手扳葫芦挂在紧线器上，两人同盟时紧葫芦，使分段略松即可。
6、拆除导流板锥套形线套管，松开分段绝缘器两端吊弦，拆下旧的换上新的，安装时与拆除时相反，其位置与分段绝缘子串对应。
7、新分段绝缘器安装好后，拆除辅助支撑，松开手扳葫芦，使绝缘器受力，拆除葫芦和紧线器，用水平尺测量水平，不平时通过员弦来调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供电车间应急演练方案
年月
接触网分段绝缘器故障应急演练方案一、演练目的
1.确保职工能掌握发生故障时的汇报流程、应急响应速度，抢险
抢修能力；
2.提高职工对事故、故障的警惕性，明确相关责任，提高同事之
间的协作水平；
3.增强班长、副班长组织协调及现场指挥能力；
4.检查各专业的应急处理预案是否合理、有效；
1.本应急演练方案用于指导和规范供电车间接触网系统的应急抢修
工作，所有从事接触网工作的人员必须熟练运用，在应急抢修工作中严格遵守。
二、编制依据：
《1号线施工管理办法》
《运营公司运营事故处理规则》
《电业安全工作规程（电力线路部分）》
《电气化铁路接触网故障抢修规则》
三、组织及人员安排
1.参演部门及职责
（1）参演单位
供电车间接触网班组。
（2）单位职责
a、停电作业命令
是OCC电力调度员（以下简称电调）允许对接触网设备进行修复的凭证。
b、接触网当值工班
接触网发生事故时正常当值的工班。
c、接触网备班
发生事故时，当值工班的下一个当值工班。
d、接触网值班员
收集及传达接触网正常维修及事故抢修信息的人员。
2.工作分组
根据演练需求，本次演练成立领导小组、演练工作组。
具体组织架构如下：
领导小组
组长：车间主任
副组长：车间副主任组
员：车间技术管理人员演
练工作组
组长：接触网班组长组员：
接触网班组当班人员
四、时间安排
演练时间：10月12日10:00
地点：瑶湖定修段。
1、演练当天，供电车间接触网班组人员配备到位；
2、对讲机、变电所电话等通信设备正常。
六、具体演练步棸：
1、演练场景：
10月12日10:00瑶湖定修段运用库L23道平交道口处分段绝缘器发生故障，接触网工班值班员确认情况后立即按照汇报流程进行汇报，供电车间人员及时赶赴现场参与处置；
（1）供电车间处置步骤
1、10:05接触网班组值班人员接到电调命令
2、10:07抢修组长派出两名值班人员赶往现场确认事故概况
3、10:10抢修组长指定工器具准备员、材料准备员准备抢修用工器具、材料；同时指定现场信息联络员、事故抢修人、登记要点人员。
4、10:18抢修组长指挥人员携带准备好的工器具及材料赶往事故发生现场。
5、10:25抢修组长查看事故现场分段绝缘器的状态，并制定临时抢修方案。
6、10:30抢修组长进行作业分工，现场信息联络员向电力调度、抢修指挥及生产调度汇报事故情况。
7、10:33登记要点人员向电力调度（或DCC）申请停电作业命令。
8、10:40抢修组在得到停电命令后，抢修组长安排人员在事故范围两端进行验电接地。
9、10:45抢修组长安排事故抢修人对出现故障的分段绝缘器进行检修，现场安全员对整个抢修作业的安全进行把控。
a.作业车梯上线路，抢修人员登上车梯并系好安全带。
b.在分段绝缘器两侧适当位置接触线上各装一个导线紧线器，并在紧线器前方约100mm位置安装一个吊弦线夹，以防紧线时紧线器打滑。
在两导线紧线器间连接好链条葫芦（或手扳葫芦），然后操作链条葫芦（或手扳葫芦）紧线，紧至紧线器间接触线略有松驰程度时停止紧线。
c.确认紧线工具受力良好、无异常时，拆卸损坏的绝缘件，更换上新的绝缘件。
d.新绝缘件安装完毕，略松一下链条葫芦使绝缘件受力，紧固各部螺栓。
检查分段绝缘器接头过渡是否平滑，必要时可用锉刀进行打磨处理。
e.拆除紧线工具，并再次用扭矩扳手紧固分段绝缘器与接触线连接螺栓，使之符合规定的力矩。
f.调整分段绝缘器处吊弦，使绝缘器底面与轨面平行，并且分段绝缘器两端接触线高度符合要求。
g.确认设备恢复正常的技术状态后，消令并结束作业。
10、11:05分段绝缘器故障处理完成后，现场信息联络员向电力调度（或DCC）、抢修指挥及生产调度汇报故障处理情况。
10、11:10抢修组长清点人员工具材料并清理现场。
10、11:15确认工完场清后，登记要点人员向电力调度（或DCC）申请消除停电命令。
7、演练注意事项
1.要遵循“先通后复”的原则，尽量缩短故障处理的时间，减少对
地铁运营安全的影响。
2.各参演人员需在供电车间的统一指挥下严格按演练方案进行，如
遇危及安全的情况，应立即中止演练，并通知演练总指挥；
3.演练中遇设备故障，由维修调度通知现场专业人员进行处理，进
行整改，直至达到技术要求，方可继续进行演练；
4.演练期间，为确保演练的真实性，达到演练预期效果，不做提前
通知及准备，各单位人员按照日常工作流程正常工作。
5.演练开始前15分钟，演练领导小组人员应到位，演练现场负责人
向演练组长报告人员到位情况及设备状态；由演练组长发布演练开始及演练结束的命令。
2.抢修需要高空作业时，应扎好安全带，安全带高挂低用。
3.在事故处理过程中，指派专人保持联系，及时向电力调度、抢修
指挥及生产调度汇报事故处理的进程。
八、演练备品
1.南昌轨道交通有限公司供电车间配置基本故障抢险应急物资。
2.供电接触网专业按要求需正常配置抢修工器具；。
