深井潜水泵下井前的安装步骤
深井泵安装施工方案
深井泵安装施工方案1. 引言深井泵是一种用于从深井中提取地下水的装置。
本文档旨在提供深井泵安装施工方案，确保安装过程顺利进行。
2. 施工前准备在进行深井泵的安装施工前，需要进行以下准备工作：- 测量和设计：对井口尺寸、深度和地下水位进行测量，并设计合适的泵安装方案。
测量和设计：对井口尺寸、深度和地下水位进行测量，并设计合适的泵安装方案。
- 材料准备：准备好所需的深井泵、电缆、管道、阀门等安装材料和工具。
材料准备：准备好所需的深井泵、电缆、管道、阀门等安装材料和工具。
- 安全评估：评估现场环境和安全风险，并采取必要的防护措施。
安全评估：评估现场环境和安全风险，并采取必要的防护措施。
3. 施工步骤步骤一：井口准备1. 清理井口周围的杂物和污物。
2. 检查井筒和井壁的结构是否完好，并进行必要的修复和加固。
3. 安装井筒保护罩，以防止杂物进入井内。
步骤二：泵安装1. 将深井泵降入井中，通过电缆固定在合适的位置。
2. 连接电缆和泵，并确保连接牢固可靠。
3. 安装管道和阀门，连接深井泵与输水系统，确保管道畅通。
步骤三：测试和调试1. 启动深井泵，进行初次测试，确保其正常运行。
2. 检查输出水流是否符合要求，调整阀门和泵的设置，保持合适的水流量和水压。
3. 检查电气系统是否正常运行，包括电缆连接和保护装置。
步骤四：安全注意事项1. 在所有施工阶段，应严格遵守相关安全规定和操作规程。
2. 在深井泵运行过程中，定期检查和维护设备，确保其正常运行。
3. 针对可能的故障情况，制定相应的维修方案和应急预案。
4. 结论本文档提供了深井泵安装施工方案的基本步骤，但具体的施工细节会根据实际情况而有所不同。
在进行安装施工时，请务必参考相关的法律法规和施工标准，并确保安全可靠。
注：本文档的内容仅供参考，具体操作时请在法律许可的前提下进行。
深井泵安装方法
深井泵安装方法
深井泵是一种用于抽取地下水的设备，通常用于农业灌溉、城市供水、工业生产等领域。
正确的安装方法可以确保深井泵的正常运行和长期使用。
以下是深井泵安装的一般步骤：
1. 确定井口位置：首先需要确定深井泵的安装位置，通常在井口附近。
同时需要注意，井口位置应该尽可能靠近需要抽取水的地方。
2. 下放井绳：将井绳系在深井泵上，并缓慢降入井内，直到深度达到所需水位为止。
3. 固定深井泵：在深井泵与井绳相连的位置，使用固定夹或者绑带等工具将深井泵牢固固定在井中。
4. 安装出水管道：将出水管道连接到深井泵的出水口，并通过地面引导水流到需要灌溉或供水的地方。
5. 连接电源：将深井泵的电源线连接到电路中，并进行必要的接地处理，以确保安全。
6. 开启深井泵：完成以上步骤后，可以开启深井泵进行试运行。
在使用过程中，需要定期检查维护，以确保深井泵的正常运行和长期使用。
需要注意的是，在深井泵安装的过程中，要严格遵守操作规程和安全措施，确保安全可靠。
同时还需要根据具体情况选择合适的深井泵型号和规格，以满足不同领域的需求。
潜水泵安装施工方案
潜水泵安装施工方案背景介绍潜水泵是一种将电机与泵体一体化的水泵，通常被用于抽取或输送水、液体药品以及其他液体物质。
潜水泵通常需要安装在井、水池或其他水源中，以便有效地将液体抽送到需要的地方。
本文档将介绍潜水泵的安装施工方案，确保潜水泵能够正常运行且安全可靠。
安装施工步骤步骤一：确定安装位置1.根据需要抽取或输送的液体位置，选择一个合适的安装位置。
确保安装位置周围没有堆积物或其他障碍物，以便潜水泵能够正常运行。
步骤二：准备工作1.确保潜水泵的电源与电压要求相匹配，并将其连接到电源。
注意安全操作，确保与电源保持正确的接地连接。
2.查看潜水泵的进水口和出水口，确保它们没有堵塞或受到限制。
步骤三：安装潜水泵1.将潜水泵轻轻放入水中，确保它完全浸泡，并且没有离心力影响。
确保泵部分没有接触到底部的沉积物或其他杂物。
2.确保潜水泵垂直放置，以避免不稳定和振动。
3.使用绳子或链条将潜水泵固定在井壁或水池边缘的固定点上，确保潜水泵牢固地固定在正确的位置上。
步骤四：连接管道1.接下来，连接进水管和出水管。
确保管道与潜水泵的进水口和出水口紧密连接，以避免泄漏和损坏。
2.使用密封胶带或螺纹密封剂来确保连接处的密封性。
步骤五：调试和测试1.安装完成后，将电源通电，确保潜水泵能够正常启动并运行。
2.检查潜水泵进水和出水是否正常，确保没有漏水或其他问题。
3.监测潜水泵在运行过程中的噪音和振动情况，如果有异常情况，请及时采取措施进行修复或更换。
安全注意事项以下是在潜水泵安装过程中需要注意的安全事项：1.在进行潜水泵安装之前，请确保断开电源并切断电源供应。
2.使用合适的工具和设备操作潜水泵，避免使用过长的绳子或链条造成固定不稳定。
3.在潜水泵安装过程中，确保周围没有易燃物品或其他危险物品。
4.当潜水泵运行时，不要将手或身体靠近泵体，以免夹伤或其他安全事故发生。
5.定期检查潜水泵的电源线和连接管道，确保其完好无损。
定期维护和保养潜水泵，以延长其使用寿命。
深井潜水泵安装方法
深井潜水泵安装方法一、设备到货根据本项目的要求及时到货，对照图纸清点设备、厂供工器具，根据库存置备必需安装物品。
检查工作部件轴向串量，先往回约1cm 检查是否转动灵活，发现卡阻配合生产厂家及时修复或更换。
在V 型铁架上利用千分表检测传动轴圆跳动。
二、泵座基础安装泵座基础安装时，检查泵房与集水井结构尺寸、仓面清理。
楼层吊孔中心提前预埋吊环，满足水泵主体吊装。
砼浇筑时做好基础面防护，合理振捣，现场值班监控。
泵座基础水平度0.1mm/m，平面位置±10mm，高程+20mm-10mm。
三、工作部分与扬水管安装将滤水器安装在工作部件的下端。
用夹板夹住工作部件的上端，用起吊设备吊起工作部件放入井筒内，将夹板落在事先放在井口上的二根枕木上；将另一副夹板夹在短扬水管的一端，短传动轴从下往上穿入扬水管内，先将短传动轴通过联轴器与叶轮轴拧紧，再将短扬水管的端面紧密接触。
依次，将应安装的扬水管全部装入井筒内。
在安装过程中，应观察装好的泵轴是否在扬水管中间。
若在中间，再将支架部件安放在扬水管法兰凹止口内，这时应测量轴端面至支架部件平面距离。
每安装一组扬水管和传动轴均测量一次，看其是否一致，如果一致则表示安装无误，如果相差太多，则应停止安装找出问题的原因。
若传动轴偏斜，不在扬水管中间，应将轴吊起少许，转动1800然后落下，若传动轴偏斜方向改变，说明轴已弯曲，应把轴校直或更换。
若偏斜方向不变，说明扬水管不直，应把扬水管卸掉，检查扬水管端面及支架部件上、下面是否平整，有无杂物，排除后重新安装。
四、井上部分安装1、将电机轴装在传动轴上端。
2、将最上端扬水管与泵座部件组装在一起。
吊起泵座部件置于井口上方，使电机轴穿过泵座中间的填料函孔，适紧填料。
将短管与放在井口的扬水管联接好。
3、确认泵座与电动机配合面平整光滑后，将电机上端的防护罩卸下，拆去调整螺母和传动盘。
穿吊环螺丝，吊起电机，使电机轴穿过电机的空心轴，用螺栓将电机拧紧在泵座上。
潜水泵的安装过程步骤详细介绍
潜水泵安装方案详细介绍1.安装前仔细查潜水电泵安装前首先应检查泵轴是否转动灵活若发现泵轴转动不灵活有撞击声泵轴径向晃动应排除故障后再安装。
其次检查进水胶管有无破损如有开裂要及时粘修。
第三检查各紧固螺栓有无松动要拧紧松动的螺栓。
最后检查潜水泵的电机绕组、电缆线绝缘电阻只有不低于兆欧才允许安装使用。
2 正确配电电源线应按规定选用电缆线要架空电源线不要太长若电源与水泵使用地距离较远接线电缆的导线截面积应适当加大接头应尽量少以减少线路压降。
10kW 以下的潜水泵可直接启动控制设备最好采用自动空气断路器若无此种电器也可用闸刀开关但须根据潜水泵的工作电流安装合适的熔丝。
10kW 以上的潜水泵应配备降压启动柜来保护潜水泵的安全运行。
电缆线需放入输水管法兰盘的凹槽内并用耐水绑绳将电缆固定在输出管上。
潜水泵下水或出水时切勿使电缆受力以免引起电源线断裂同时还要防止电缆下井过程中擦伤。
3.要有两级漏电保护措施为确保安全可在电源或水泵附近的潮湿地中埋入一根长度1m 以上的金属棒作为潜水泵的接地体。
同时还要安装安装漏电保护器。
因为潜水泵在水下工作容易漏电造成电能损失甚至引发触电事故。
如果装有漏电保护器只要潜水泵漏电值超过漏电保护器的动作电流值一般不超过30 毫安漏电保护器就会切断潜水泵的电源避免漏电确保安全。
4.入水前检查电机旋转方向因为现在有许多类型的潜水泵正转和反转时皆可出水但反转时出水量小、电流大其反转时间长了会损坏电机绕组。
因此潜水电泵入水前先接电源检查旋转方向是否正确。
若三相潜水泵叶轮倒转应立即停车调换电缆中三相芯线中任意两相的接触即可。
5.潜水泵的安装位置要正确充油式潜水泵潜入深度应在最深不得超过10m干式、半干式、充水式潜水泵潜入深度为1m 过深将影响机械密封作用。
潜水泵在潜入水中时应垂直吊起不能横卧着更不能陷人泥中否则会导致电机散热不良而烧坏电机绕组。
潜水泵在下井过程中若遇到卡住现象时应吊起少许轻轻转动卡板再试着下落如果各种措施都不见效时只好将潜水泵提出井外查明原因后再下井。

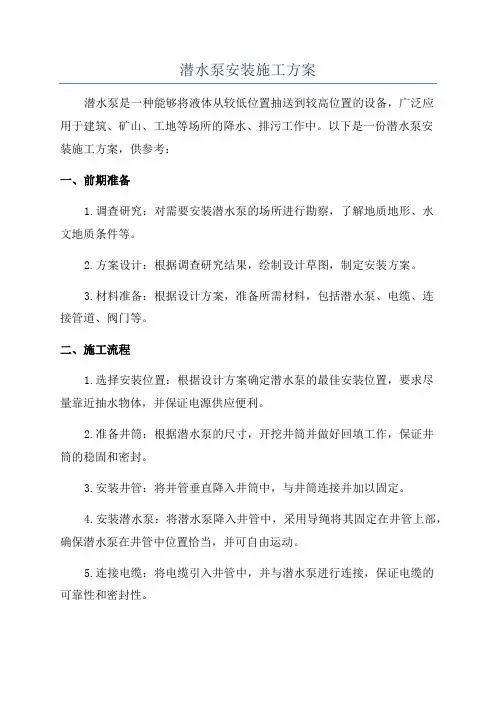

潜水泵安装施工方案
潜水泵安装施工方案潜水泵是一种能够将液体从较低位置抽送到较高位置的设备，广泛应用于建筑、矿山、工地等场所的降水、排污工作中。
以下是一份潜水泵安装施工方案，供参考：一、前期准备1.调查研究：对需要安装潜水泵的场所进行勘察，了解地质地形、水文地质条件等。
2.方案设计：根据调查研究结果，绘制设计草图，制定安装方案。
3.材料准备：根据设计方案，准备所需材料，包括潜水泵、电缆、连接管道、阀门等。
二、施工流程1.选择安装位置：根据设计方案确定潜水泵的最佳安装位置，要求尽量靠近抽水物体，并保证电源供应便利。
2.准备井筒：根据潜水泵的尺寸，开挖井筒并做好回填工作，保证井筒的稳固和密封。
3.安装井管：将井管垂直降入井筒中，与井筒连接并加以固定。
4.安装潜水泵：将潜水泵降入井管中，采用导绳将其固定在井管上部，确保潜水泵在井管中位置恰当，并可自由运动。
5.连接电缆：将电缆引入井管中，并与潜水泵进行连接，保证电缆的可靠性和密封性。
6.连接管道：根据具体需求，将出水管道导入井管中，并与潜水泵连接，保证管道的稳固和密封。
7.安装阀门：根据设计需求，在管道上适当位置安装阀门，以便控制水流和维护潜水泵。
8.连接电源：将电缆与电源连接，进行电气测试，确保潜水泵正常工作。
三、施工安全措施1.安全岗位设置：设立施工现场安全岗位，负责协调、监督施工安全，并对施工人员进行安全培训。
2.操作规范：要求施工人员通过专业培训，熟悉潜水泵的操作规范，并佩戴个人防护用品。
3.用电安全：确保电源和电缆的接地良好，以防电击事故发生，并遵守用电安全操作规程。
4.作业空间安全：根据施工场地和井筒的特点，设置临时围栏或警示标志，确保作业空间安全。
5.施工过程中应加强沟通，及时掌握施工进展情况，协调解决问题。
四、施工质量控制1.材料验收：对所采购的材料进行示范验收，确保材料的质量符合规定标准。
2.安装质量：确保潜水泵的安装位置准确，连接牢固，管道密封良好，电气设备正常工作。
潜水泵的安装步骤
潜水泵的安装步骤导言潜水泵是一种常用的水泵，广泛应用于农村、城市、工业和采矿等领域。
安装潜水泵是很多人所不谙习的工作，但是正确的安装过程会直接影响潜水泵的使用寿命和水源的利用效果。
因此，在本文中，将向您介绍潜水泵的安装步骤，从而帮忙您更好地安装和使用潜水泵。
安装前准备工作在安装潜水泵之前，需要做好以下的准备工作：1.准备好潜水泵和安装工具。
2.选择安装潜水泵的位置。
3.确定好电路和掌控器的位置。
安装步骤第一步：选择安装潜水泵的位置在选择安装的位置时，要综合考虑以下因素：1.地面平整程度，是否有坑洼。
2.基坑的深度和大小是否适合泵的安装。
3.基坑的距离水源和用水管道的远近。
第二步：安装泵体和入水管1.在选好的安装位置上，挖掘一个尺寸合适的深度，将潜水泵放置在其中；2.将入水管接到泵的入口上，并将入口各处凸出的塑料接头用螺丝拧紧，紧固好管道，防止泵启动时管道移动；3.将水管的另一端连接至水源。
第三步：接电1.接好电源线并接好电线插头，并接通电源；2.检查电源线、插头、电缆等是否有损坏，电流是否正常。
第四步：掌控器的接线1.将配好的掌控器挂在掌控器架上，插上电源插头；2.将潜水泵、水泵开关以及水泵电机的线路分别插在掌控器的对应插口上，并坚固固定。
完成后注意事项1.泵启动后，应当立刻检查各个接口处是否有渗漏现象；2.每过一段时间应当对泵进口的过滤网进行清洗；3.当泵工作过程中，如有异常情况，应适时切断电源，找专业人员维护和修理。
结论潜水泵的安装是一个比较简单的过程，但是在安装的过程中确定要注意，以免显现安全问题以及由于低质量的安装而导致泵的寿命缩短。
只要依照正确的步骤布置，就可以轻松完成潜水泵的安装工作，为您的家庭或工作供应良好的水资源。
井用潜水泵的安装
井用潜水泵的安装潜水泵是一种常见的水泵设备，可用于灌溉、水处理、工业和市政环境中的输送和泵送。
它被设计用于水下使用，并通常会被放置在水中或井中，直接将水引出。
步骤一：选择潜水泵在安装潜水泵之前，选择合适的潜水泵非常重要。
请根据井口内径和井深，选择恰当的潜水泵。
请注意，如果您选择了错误的潜水泵，可能会造成水泵的烧毁或效果不佳。
步骤二：安装泵索泵索通常与潜水泵一同购买。
这是将潜水泵安装在井里的必要步骤。
在安装泵索时，请根据井深切割泵索长度，并将其绑在潜水泵的固定部分。
步骤三：吊起潜水泵将泵索吊起潜水泵，并将潜水泵从井口缓缓下降，确保潜水泵完全处于水下并处于合适的位置。
请注意，在下降潜水泵时，必须确保在泵索和潜水泵连接处不会发生不必要的晃动或摆动。
步骤四：安装套管在潜水泵完成吊装之后，接下来就是安装套管了。
根据井口尺寸和套管直径，选择合适的套管。
请注意，套管长度必须足够将潜水泵完全包裹住。
安装套管时，请确保它们与井壁之间有足够的距离，从而能够保证套管和井壁之间的间隙足够大，以便水能够顺畅地流经。
步骤五：连接电缆连接潜水泵的电缆到电源线。
如果使用的是液体电缆，则请确保它们完全浸入水中，从而能够保持良好的导电性能。
请注意，电源线的电压必须与潜水泵的额定电压相匹配。
步骤六：测试潜水泵在一切就绪之后，打开潜水泵的开关，进行测试。
如果潜水泵的运行时有异响或过热等异常现象，请立即停止泵的工作，检测故障并及时修理。
结论安装潜水泵需要密切关注每一个步骤，确保安装工作的顺利进行，并达到良好的效果。
如果您不确定如何正确地安装潜水泵，请寻求专业人士的帮助，以确保设备的安全可靠性和正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下井前的安装步骤
1．的验收：用户到物流公司提货时要仔细验收查看电缆外皮有无破损。
有无断裂。
2．装卸：装卸车要小心，以免损坏机组的同心度或碰破电缆绝缘皮。
3．整套机组下井前的检查步骤： A．拆开滤网，用撬杆拨动连轴器应转动灵活，B将电泵竖放加满清水，接好电缆接头，用水盆浸泡接头处，摇测接头对地电阻(单指接头对水的绝缘电阻)值不小于500兆欧。
C．将立放用合适的容器给泵的出口加洗衣粉水，同时稍微点动一下电机启动按钮仔细观察泵的转向，时间不得超过2秒，做好相续标记。
4．分体运输时现场组装的步骤： A．安装前将电机垂直立放，打开放气孔与注水孔，注意一定要将两个水堵都打开，加满清水将注水堵与放水堵拧紧，观察电机是否有漏水现象，如有漏水现象千万不能下井，原因可能是运输过程当中磕碰所至，应及时联系代理商或制造厂家协商解决，直至不漏为止 (观察10～15分钟)。
然后摇测电机的绝缘电阻，其值不低于50兆欧。
B．包扎电缆接头，包好后试一下电机的转向，电机的转向于水泵上所标的箭头方向是否一致，并做好相续标记。
5．机泵分体时水泵的检查
A．把的上壳拆卸下来露出最上面的叶轮，B．用手转动叶轮看是否灵活C．顺泵轴方向拉动叶轮观察叶轮七下总窜量 (一般QJ泵4-6毫米)D．安装连轴器与电机合装到一体使电机轴头与的轴头对紧不允许有缝隙。
E．看叶轮上下窜量间隙，应在总窜量的中间位置(允许偏差±毫米)。
F．偏差大于毫米时用调整垫片调整到中间位置用手转动叶轮应灵活。
G．然后钻连轴器顶丝孔，拧紧顶丝安装上壳。
H．再次用撬杆拨动连轴器一周应转动灵活为合装合格。
然后装上过滤网与护线槽盒。
6．下井：下井前用绳索吊一颗于机组长度相同的圆木或钢管(直径等于机组最大外径)试验井管是否正直。
以免下井时卡住机组。
(特别是新井初次下泵，矿井则不需此步骤)。
7．电缆的绑扎：电缆要用绝缘扎带绑扎到扬水管上，不要用金属丝。
8．机组的控制与启动：控制设备的选型。
电机功率×倍=控制柜功率。
控制柜要有缺相，过载，过流短路等保护措施。
下井安装完毕后开始试机，启动时间根据电机功率的差别，掌握在10-25秒之间，大功率电机启动时间应相对较长，查看电流是否过载，三相电流是否平衡，做好记录。
并反馈厂家作为保修的依据。
9．过载、过流、缺相、短路、灵敏度调试：该步骤非常重要，请安装人员认真调试。
A．过载过流调试：将热继电器的电流调整旋钮，慢慢向小于实际工作电流的方向旋转，每次旋转少许刻度，间隔2-5分钟左右，直至热继电器动作机组停止工作为止。
然后反向旋转少许刻度即可。
B．缺相灵敏度调试：将机组再次启动，并逐个断开机组刀开关的保险管，使机组处于两相电工作状态。
观察热继电器是否能在5秒之内切断控制电源。
C．短路试验：该步骤通常要靠供电系统的空气开关来保护。
一般不作现场试验(比较危险)要求供电系统必须装配空气开关(空气开关型号首选DW10型，次选DZ型)。
以上8条请使用单位的安装调试人员，机电维护使用人员认真阅读切记，切记!
下井前的检查及准备
1、应有能吊起3米以上高度的、能承受机组全部重量的起重设备(最好用吊车)，及三脚架、卡板、扳手、螺丝刀、克丝钳、500V兆欧表、绝缘橡胶自粘带等安装设备。
2、检查电机的安装尺寸与水泵的安装尺寸是否符合，电机功率是否合适。
3、检查电源的电压、频率，是否与电机铭牌相符，所用的控制柜参数是否与电机匹配。
4、检查动力电缆有无破损，其规格选择是否合理，并将电缆侵入水中6小时，用500V绝缘电阻表测其对地绝缘电阻应不低于500兆欧。
(单指接头部位对水的绝缘电阻)
引出电缆与动力电缆的对接
1、剥去电缆的外层护套及主绝缘层，露出铜线35-40mm，将靠近线芯部分的橡胶修成锥形，把线芯上的氧化层打磨干净，并用酒精(最好用盐酸)擦净线芯及待包扎的绝缘层、护套层并使其自然干燥。
2、接头
1)动力电缆 2)聚氯乙烯粘带 3)自粘性丁基橡胶带 4)φ1mm铜线 5)焊锡 6)引出电缆
3、准备好500W电烙铁、松香、焊锡、lmm裸铜线及绝缘带。
4、用裸铜线均匀扎紧电缆线芯，用电烙铁加热、渗锡，要求渗透、渗匀。
用锉刀修理平整焊接部分(不允许有毛刺和尖梭)，并再次用酒精擦干净待包扎部分，晾干。
5、先用自粘性丁基胶带半迭包三层，并逐步向线芯的外部延伸。
包扎时必须把胶带拉伸200％，外层再用聚氯乙烯粘带半迭包三层，也逐步往外延伸，保证包扎部分不短于200mm。
6、三芯电缆接头时应将三个接头位置依次错开一定距离，防止短路。
7、引出电缆为双引缆时的接线方法
1)电缆接完头以后摇测电缆与电机(不加水时)的绝缘电阻，其值不低于150兆欧，
2)电机加满水后再次摇测电机绕组的绝缘电阻应不低于40兆欧，
3)通电试验一下转向(时间不超过2秒)。
做好相续位置标记，
4)开始下井：在下井的同时不断的摇测绝缘电阻观测其变化以防井壁挂破电缆绝缘皮，如果发现绝缘程度急速下降至兆欧以下时就要将机组提上来检测原因。
如果没有意外，下井完毕就可以通过前面讲过的步骤开机试运行了。
使用与维护
1．启动：
(1)11千瓦以下的电泵允许直接启动，13千瓦以上的电泵应配备降压启动柜，来保护电泵的安全运行。
(2)为了避免电泵转子瞬间上窜及减小启动负荷，电泵启动时应把出口阀门行程关至3/4处(留1/4气隙．以便放气)待启动出水后缓缓打开，至水泵工况点控制在适当位置。
(3)启动完毕开始运转后，应加强监护及观测水位变化，保证电泵在工况范围内运行，待电泵运行平稳后方可投入正式运转。
(4)第一次投入运行5小时后，停机迅速测量热绝缘电阻，其值不低于Ω，才能继续使用。
2．停泵：
停机前，为防止水的倒流，在切断电源的同时要关闭阀门，重新启动时间隔20分钟以上。
3．运行与维护：
(1)应在设计工况点工作，此时轴向力适中，泵效最高，最经济可靠。
(2)每运行8小时要全面检查一次，各个仪表有无变化，电路节点是否发热，声音是否正常。
正常工作电流是否大于电机名牌的额定值。
4．有下列情况之一的，应立即停泵：
(1)的工作电流忽然高出电机额定电流的
(2)出水量不正常，间隙性出水，含沙量加大
(3)电机绝缘电阻低于兆欧的
(4)机组有明显的噪音震动加剧的
(5)电网电压不足，低于额定电压5％的
(6)保险丝烧坏一相
(7)输水管路损坏
5．使用维护注意事项：
(1)每天检查电流电压以及出口压力，每2周检测动水位，并做好记录。
(2)每隔四周要检查电机的绝缘电阻并做好记录。
(3)使用中尽量减少启动次数。
(4)如果下井后不连续使用，则应每周开机一次，并运行5-10分钟，防止电泵因锈蚀而不能启动。
