6100系列使用说明书,视频服务器说明书
6100智慧用电监控管理终端说明书(3.0)-20200528 - 中性
智慧用电终端使用说明书安装使用前请仔细阅读本说明书，并妥善保管，以备查阅。
目录一、产品简介 (1)二、功能特点 (2)三、技术参数 (4)四、安装说明 (6)五、接线说明 (7)六、操作说明 (8)6.1按键说明 (8)6.2指示灯说明 (9)6.3开关机说明 (9)6.4自检功能 (10)6.5复位功能 (10)6.6查询功能 (10)6.7系统设置 (11)七、状态说明 (13)7.1正常状态 (13)7.2故障状态 (13)7.3报警状态 (13)一、产品简介本产品主要应用在医院、银行、学校、住宅交流低压配电系统、工业交流低压配电系统、商业交流低压配电系统、国家级文物保护单位的重点砖木古建筑和劳动力密集的场所。
实时监测剩余电流、电流、温度、有功功率、功率因数参数（可选配故障电弧检测），超过阈值即触发报警；报警阈值可通过终端按键及远程监控平台进行调整；通讯方式为4G/NB-IOT无线传输/485总线通讯选配开关量输入，实时监测故障等状态。
对低压配电系统（1000V以下）引起的火灾、人身触电、系统故障、A/B/C/零线对地短路等产生的剩余电流以及系统接触点、主机温度进行监控报警。
安装范围：配电室重要的低压出线回路、防火区域照明总配电箱进线处、电力总配电箱进线处。
二、功能特点➢报警设置及提示：系统支持对参数以及各回路信息和状态进行设定，具有过压欠压报警功能、剩余电流报警功能、过温度报警功能、过载报警功能、远程监控功能，报警时系统主动发出声光报警信号并自动跳转报警界面，并按顺序记录报警信息。
➢数据检测，全面覆盖：实时显示电压、电流、剩余电流、温度、功率、功率因数等参数，可选配电弧检测。
➢通讯方式丰富：NB-IoT/4G/485总线通讯三种模式可选➢云端管理功能：无需安装繁琐APP，只需通过微信小程序即可实时监控电源状态，快速处理故障信息确保用电安全。
全程智能化管理，电脑云端监控，电脑远程升级功能。
菲利普6100系列智能全高清LED电视用户手册说明书
Philips 6000 seriesSlim Full HD LED TV with Smart TV and Pixel Plus HD119 cm (47")Full HD LED TV Dual Core DVB-T/C/S/S247PFK6109Slim Full HD LED TVWith Smart TVCatching up with friends on Skype™ just got easier thanks to the integrated Wi-Fi on the Philips 6100 series Smart Full HD LED TV. Powered by the Pixel Plus HD engine, enjoy brilliant 3D and a world of online content in clear, vivid detail.A TV that’s more than Smart, it’s beautiful •Slim dimensions compliment your interior•Ultra Narrow bezel gives you more picture to loveEntertainment at a higher level•Pixel Plus HD for beautiful images you’ll love•Full HD LED TV—brilliant LED images with incredible contrast •200Hz PMR for fluid moving images•3D realistically takes you places you’ve never been before Connect, communicate, record and share •Smart TV: a whole new world to explore•MyRemote app: the Smarter way to interact with your TV•Wi-Fi Miracast™—mirror your smartphone screen to your TV •Skype™ brings people together (camera optional)•Cloud Explorer and Dropbox™:share directly to the big screen •Multiroom client—view live TV and recordings from another TVHighlightsSlim profilePhilips Slim profile TV makes a statement with its sleek, sophisticated dimensions. After all, why shouldn’t your TV be as beautiful as it is functional?Ultra narrow bezelTraditional TVs have a bezel that wraps around the TV like a picture frame. Our Ultra Narrow bezel is modern and thin, so you have more picture to enjoy.Pixel Plus HDThere’s nothing like settling in to watch your favorite movie or documentary. And whether you stream online or watch a DVD, Philips Pixel Plus HD Engine delivers a more realistic picture thanks to brighter whites and blacker blacks.Full HD LED TVPicture Quality matters. Regular HDTVs deliver quality, but you expect more. Imagine crisp detail paired with high brightness, incredible contrast and realistic colors for a true to life picture.200Hz Perfect Motion RateNothing beats the adrenaline rush of gaming, fast paced sporting events or action films. That's why this Philips TV has 200Hz Perfect Motion Rate; so you’ll enjoy fluid moving images. Because even though your pulse mayjump, the image you’re watching shouldn’t.3DEnjoy hours of viewing comfort thanks topassive 3D technology that delivers you highquality 3D. Convert any 2D content into vividand flawless 3D. The stylish, lightweight 3Dglasses are comfortable to wear and do notrequire batteries.Smart TVDiscover a Smarter experience that liesbeyond traditional TV. Rent and streammovies, videos or games from online videostores. Watch catch-up TV from your favoritechannels and enjoy a growing selection ofonline apps such as Youtube.MyRemote*Control your Philips TV directly from yourSmart device. With the MyRemote App itsnever been easier to share content from yourSmart device onto your TV (SimplyShare) orstay up to date thanks to the TV ProgramGuide.Wi-Fi Miracast™*Mirror what you see on your smart device andshare it with friends and family on your TV.From photos to videos, games and more,mirror anything from your smartphone andtablet to your big screen with a simplecommand.Skype™ TV video calls*Add a new dimension to your calls and shareexperiences with the people that matter toyou, wherever they are. With Skype™ on yourTV, make voice and video calls from your livingroom. Just connect the optional Philips TVcamera (PTA317) to your TV and enjoyexcellent video and sound quality from thecomfort of your couch.Cloud ExplorerCloud Explorer makes sharing easy by allowingyou to access your Dropbox™ account viayour TV. Easily pull and view any content youhave stored online onto your TV screen. Whynot spread the joy? Simply upload and viewcontent from shared Dropbox™ accountswith friends and family around the world.Multiroom clientMultiply your viewing pleasure. Create an in-house network that lets you watch programswherever you choose by receiving a signalfrom a Philips server TV elsewhere in yourhouse. Once connected, you can pull digitalbroadcast TV and recordings from the serverTV to the client TV, all without laying newcables or spending more money on multiplesubscriptions.Issue date 2022-07-14 Version: 2.0.112 NC: 8670 001 11401 EAN: 87 12581 70978 5© 2022 Koninklijke Philips N.V.All Rights reserved.Specifications are subject to change without notice. Trademarks are the property of Koninklijke Philips N.V. or their respective owners.SpecificationsPicture/Display•Display: LED Full HD•Diagonal screen size: 47 inch / 119 cm•Panel resolution: 1920x1080p•3D: Passive 3D, 2 Player Full Screen Gaming*, 3D Depth adjustment, 2D to 3D conversion, Auto 3D detection, Flickerfree 3D•Aspect ratio: 4:3/16:9•Brightness: 350 cd/m²•Picture enhancement: Pixel Plus HD, 200Hz Perfect Motion Rate, Micro DimmingSmart TV•Interactive TV:HbbTV•SmartTV apps*: Catch-up TV, Netflix, Spotify, Online apps, Online Video stores, Open Internet browser, YouTube•Social TV: Skype, Twitter•TV programe guide*: 8 day Electronic Program GuideUser Interaction•Wireless interaction: SimplyShare, MultiRoom Client, Wi-fi Miracast Certified*, Cloud TV* and Cloud Explorer•Program: Pause TV, USB Recording*•Ease of Installation: Auto detect Philips devices, Device connection wizard, Network installation wizard, Settings assistant wizard•Ease of Use: One-stop Home button, Onscreen Usermanual•Firmware upgradeable: Firmware auto upgrade wizard, Firmware upgradeable via USB, Online firmware upgrade•Screen Format Adjustments: Advance - Shift, Basic - Fill Screen, Fit to Screen, Stretch, Zoom •Signal strength indication•Teletext: 1000 page Hypertext•My Remote App*: Control, Simply Share, TV Guide CPU•Processor type: Dual-CoreSound•Output power (RMS): 20W•Sound Features: Smart Stereo, Ambi wOOx, Natural Sound•Sound Enhancement: Incredible Surround, Clear Sound, Auto Volume Leveler, Smart Sound, Bass Enhancement Connectivity•Number of HDMI connections: 3•Number of component in (YPbPr): 1•Number of scarts(RGB/CVBS):1•Number of USBs: 2•Wireless connection: Wi-Fi 2x2 Integrated•Other connections: Antenna IEC75, SatelliteConnector, CI+1.3 certified, Audio in (DVI),Common Interface Plus (CI+), Ethernet-LAN RJ-45, Digital audio out (optical), Audio L/R in,Headphone out, Service connector•HDMI features: 3D, Audio Return Channel•EasyLink (HDMI-CEC): Remote control pass-through, System audio control, System standby,Auto subtitle shift (Philips)*, Pixel Plus link(Philips)*, One touch playMultimedia Applications•Video Playback Formats: Containers: AVI, MKV,H264/MPEG-4 AVC, MPEG-1, MPEG-2, MPEG-4,WMV9/VC1•Subtitles Formats Support: .AAS, .SMI, .SRT, .SSA,.SUB, .TXT•Music Playback Formats: AAC, AMR, LPCM, M4A,MP3, MPEG1 L1/2, WMA (v2 up to v9.2)•Picture Playback Formats: JPEG, BMP, GIF, JPS,PNG, PNSSupported Display Resolution•Computer inputs: up to 1920x1080 @ 60Hz•Video inputs: 24, 25, 30, 50, 60 Hz, up to1920x1080pTuner/Reception/Transmission•Digital TV: DVB-T/C/S/S2•MPEG Support: MPEG2, MPEG4•Video Playback: NTSC, PAL, SECAMPower•Mains power: AC 220 - 240 V 50/60Hz•Ambient temperature: 5 °C to 35 °C•Eu Energy Label power: 40 W•Annual energy consumption: 58 kW·h•Standby power consumption: < 0.3 W•Power Saving Features: Auto switch-off timer, Ecomode, Picture mute (for radio)•Off mode power consumption: < 0.3•Energy Label Class: A++Dimensions•Box dimensions(W x H x D):1220 x 710 x 133 mm•Set dimensions (W x H x D): 1068 x 618 x 56 mm•Set dimensions with stand (W x H x D):1068 x 678 x 222 mm•Product weight: 9.8 kg•Product weight (+stand): 11.2 kg•Weight incl. Packaging: 14.6 kg•Wall mount compatible: 400 x 200 mmAccessories•Included accessories: 4x Passive 3D Glasses,Remote Control, 2 x AAA Batteries, Power cord,Quick start guide, Legal and safety brochure,Warranty Leaflet, Tabletop swivel stand•Optional accessories: Philips TV camera PTA317,3D glasses PTA417*MyRemote app and related functionalities varies per TV model andcountry, as well as smart device model and OS. For more detail,please visit: /TV.*For smart TV app, visit /TV to discover the servicesoffering in your country*Cloud TV offering depends on country availability and regulations*Compatibility depends on Wifi Miracast certification & Android 4.2or later. For more details please refer to your device documentation.*USB recording for digital channels only, recordings may be limited bybroadcast copy protection (CI+). Country and channel restrictionsmay apply.*Philips TV camera (PTA317) is sold separately.*Parents should monitor their children during 3D viewing and ensurethey do not experience any discomfort as mentioned above.Watching 3D is not recommended for children under 6 years of ageas their visual system is not fully developed yet.*The TV supports DVB reception for 'Free to air' broadcast. SpecificDVB operators may not be supported. An up to date list can befound in the FAQ section of the Philips support website. For someoperators Conditional Access and subscripction are required.Contact your operator for more information.*Energy consumption in kWh per year, based on the powerconsumption of the television operating 4 hours per day for 365days. The actual energy consumption will depend on how thetelevision is used.*EPG and actual visibility (up to 8 days) is country and operatordependent.*(Philips) only compatible with specific Philips player device.。
SSV6100使用说明
SSV6100系列KVM交换机安装使用说明浙江海康科技有限公司目 录简介 (1)功能特点 (1)性能指标 (2)安装 (3)操作 (4)通过键盘操作 (4)通过OSD操作 (5)OSD主菜单 (5)OSD设置菜单 (6)升级固件 (8)SmartCable 1000模块软件升级 (10)菊花链堆叠 (10)附录： (12)表A：SSV6100快速参考指南 (12)简介SSV6100系列交换机，是采用先进的Cat5线做为传输介质设计的 KVM切换器，支持 USB 和 PS/2 两种接口；并可通过以下2种不同方法进行控制：屏幕显示OSD（On Screen Display）和键盘热键。
SSV6100系列交换机可实现菊花链式堆叠，最多可以控制256台服务器；其先进的自动讯号增益功能可将高质量的视频讯号传输至距离50-150M；同时通过控制端远端模块可将控制端延长至150米之外进行控制。
具有身份认证和超时密码保护功能，使用户能够安全地访问SSV6100交换机；支持热插拔操作能够实现不间断的交换和使用。
本产品如下图所示:图1.1 SSV6100系列— 端口交换机功能特点◆ 支持即插即用。
◆ 支持USB、PS/2接口的计算机, 兼容USB 1.1、USB 2.0规格。
◆ 支持VGA显示接口。
◆ 可由键盘方便快捷地使用 OSD菜单功能，具有命名主机名称、设定扫描时间、设定密码等功能。
◆ 安全机制--管理者、使用者密码授权功能，可强化安全保护(PSP)。
◆可透过热键开启或关闭警示音。
◆前面板LED数码管和指示灯分别显示设备所处的层数和当前工作通道。
◆ 采用隔离技术与仿真技术，避免键盘鼠标的串扰现象，支持同时开机及热插拔。
◆ 支持多种操作系统： Windows操作系统、Linux、Unix、Solaris等等。
◆ 在菊链式串联的安装下，可自动侦测装置的位置，无需手动设定，且其会在前板的LED上指示出位置的号码。
◆良好视频质量，自动讯号补偿功能确保在控制端和计算机之间的距离远达150米,可在显示器输出时提供足够频宽，不会导致图像变形 。
海康6100系列使用说明书
6100系列视频服务器用户使用手册（Ver2.1）非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于DS-6100HC、DS-6100HF、DS-6101HF-IP视频服务器。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
本手册的内容将根据产品功能的增强而更新，并将定期改进或更新本手册中描述的产品或程序，更新的内容将会在本手册的新版本中加入，恕不另行通知。
物品清单小心打开包装盒，检查包装盒里面应有以下配件：一台视频服务器一本用户手册一根DTE线一根电源线一张保修卡一张合格证一个光盘如果发现有所损坏或者任何配件短缺的情况，请及时和经销商联系。
第一章用户手册简介感谢您购买DS-6100系列视频服务器！在您准备使用本产品之前，请先仔细阅读本手册，以便能更好的使用本产品的所有功能。
1.1用途本手册的用途是帮助您熟悉和正确的使用DS-6100系列视频服务器！1.2用户手册概述第一章：用户手册简介第二章：产品概述第三章：硬件安装第五章：参数配置第六章：广域网接入附录Ａ：常见问题解答附录Ｂ：技术参数第二章产品概述2.1产品简介DS-6100系列视频服务器是专为远程监控而设计的嵌入式数字监控产品，采用最新的达芬奇平台处理芯片，LINUX嵌入式系统，完全脱离PC 平台，系统调度效率高，代码固化在FLASH中，系统运行更加稳定可靠。
DS-6100系列视频服务器具有视频信号和音频信号的硬件同步压缩功能，压缩码流通过网络进行传输，通过网络可进行实时视频和音频预览，支持流协议（RTP/RTCP）,支持IE预览，支持双向语音对讲，多种语言支持等功能。
2.2 产品型号说明根据编码分辨率分两种：DS-6100HC：1~4路视频，音频输入，每路的视频分辨率最高支持CIF，也可以选择QCIF，不可以安装硬盘。
DS-6100HF: 1~2路视频，音频输入，每路的视频分辨率最高支持4CIF，也可以选择DCIF，2CIF，CIF，QCIF等，不可以安装硬盘。

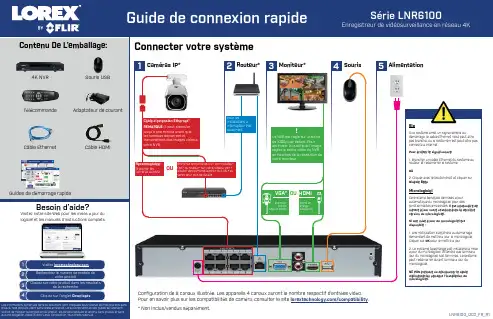

LNR6100 网络录像机连接快速指南说明书
Pour les installations à interrupteur PoE seulement
Recommandée: Brancher les caméras au NVR.
OU
Branchez les caméras à un commutateur PoE* ou routeur* sur votre réseau. Voir « ajouter des caméras à partir du LAN » au verso pour plus de détails.
Guides de démarrage rapide
Besoin d’aide?
Visitez notre site Web pour les mises à jour du logiciel et les manuels d’instructions complets
!
Le NVR est réglé sur la sortie de 1080p par défaut. Pour optimiser la qualité de l’image, réglez la sortie vidéo du NVR en fonction de la résolution de votre moniteur.
Si une mise à jour du micrologiciel est disponible :
1. Une notification s’affichera au démarrage demandant de mettre à jour le micrologiciel. Cliquer sur OK pour le mettre à jour.
Prenez note de votre mot de passe ci-dessous et gardez-le dans un endroit sécuritaire :

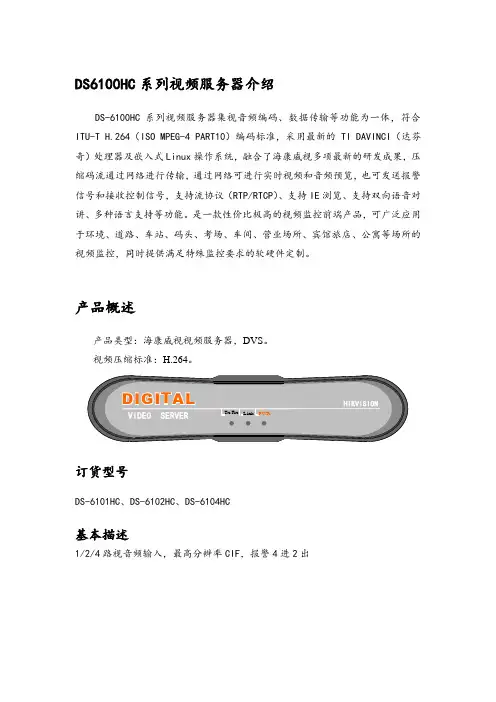

DS6100HC系列视频服务器介绍
DS6100HC系列视频服务器介绍DS-6100HC系列视频服务器集视音频编码、数据传输等功能为一体，符合ITU-T H.264（ISO MPEG-4 PART10）编码标准，采用最新的TI DAVINCI（达芬奇）处理器及嵌入式Linux操作系统，融合了海康威视多项最新的研发成果，压缩码流通过网络进行传输，通过网络可进行实时视频和音频预览，也可发送报警信号和接收控制信号，支持流协议（RTP/RTCP）、支持IE浏览、支持双向语音对讲、多种语言支持等功能。
是一款性价比极高的视频监控前端产品，可广泛应用于环境、道路、车站、码头、考场、车间、营业场所、宾馆旅店、公寓等场所的视频监控，同时提供满足特殊监控要求的软硬件定制。
产品概述产品类型：海康威视视频服务器，DVS。
视频压缩标准：H.264。
订货型号DS-6101HC、DS-6102HC、DS-6104HC基本描述1/2/4路视音频输入，最高分辨率CIF，报警4进2出总体技术特点1.先进的数字编码方式海康威视先进的H.264编解码技术为本地高质量的视音频存储和网络上流畅的视频传输提供了保障。
采用H.264压缩格式，在保证图像质量的前提下从源头上减少数据量，很好地解决了MPEG1/MPEG2标准传输码流大、存储量大、不适合于网络化的问题，特别适合于网络传输，从而使数据网络与视频网络的集成成为现实。
H.264的主要优点如下：1)在相同的重建图像质量下，H.264比H.263+和MPEG-4(SP)减小50%码率。
2)对信道时延的适应性较强，既可工作于低时延模式以满足实时业务，如会议电视等；又可工作于无时延限制的场合，如视频存储等。
3)提高网络适应性，采用“网络友好”的结构和语法，加强对误码和丢包的处理，提高解码器的差错恢复能力。
4)在编/解码器中采用复杂度可分级设计，在图像质量和编码处理之间可分级，以适应不同复杂度的应用。
5)相对于先期的视频压缩标准，H.264引入了很多先进的技术，包括4×4整数变换、空域内的帧内预测、1/4象素精度的运动估计、多参考帧与多种大小块的帧间预测技术等。
6100说明书
2、特性 ■ 一对双绞线上实现高速的同步对称速率数据传输。 ■ ITU-T 标准PAM16 线路编码，兼容G.991.2 和G.994.1 标准。 ■ 支持Annex.A 和Annex.B 操作模式。 ■ 内置式高级全态数据包监督防火墙。 ■ 4个10/100Base-T自适应的以太网端口，符合IEEE802.3标准，并且4口都支持
2) 根据WEB 浏览器的配置要求，PC 或NB 必须安装WEB 浏览器。IE 或NETSCAPE（注：
建议使用IE5.0 或NETSCAPE6.0，支持1024×768 分辨率）。
3) 检查超级终端接入程序。对串口操作台配置来讲使用VT100 终端仿真设置终端接
入程序。
4) 确定连接设置。用户需要知道服务商提供的以下参数：
GEOCOM 6100
G.SHDSL Router 快速配置说明书
1、概述 6100 是G.SHDSL（单对高速率数字用户线）的路由器。它符合G.991.2 和G.994.1
标准。采用2 线传输，PAM16 线路编码，并带有4个10/100Base-T自适应的交换口。 可满足企业和小型办公的需求。它在现有的单对铜线上可提供业务级，多程64Kbps —2.048Mbps 的传输速率，而且还集中了高端网桥/路由功能，允许用户把宽带的最 新技术用于他们日益增长的数据通信网络中。
基站海康DS-61016102HF-SATA编码器说明书
外部接 口
串行接口
其他
报警输入 报警输出 电源 功耗 工作温度 工作湿度 尺寸 重量
DS-6100HF-SATA 1/抗：75Ω）， PAL/NTSC 自适应 1/2 路,BNC 接口（电平：2.0Vp-p,阻抗：1KΩ）
1 路，RCA 接口（线性电平，阻抗：600Ω）
物理接口：
DS-6102HF-SATA 后面板
注：DS-6101HF-SATA 后面板与此相似，仅视音频输出通道分别为 1 路。
型号
视音频 输入 视音频 输出
视音频 编码参 数
硬盘驱 动器
模拟视频输入
音频输入
音频输出
视频压缩标准 视频编码分辨率 视频帧率 视频码率 码流类型 双码流 音频压缩标准 音频码率 类型 最大容量 语音对讲输入 网络接口
H．264 4CIF/DCIF/2CIF/CIF/QCIF PAL:1/16—25 帧/秒，NTSC:1/16—30 帧/秒 32Kbps-2048Kbps,可自定义 复合流/视频流 支持 OggVorbis 16Kbps 1 个 SATA 接口 每个接口支持容量最大 2TB 的硬盘 1 路，RCA 接口（电平：2.0Vp-p,阻抗：1KΩ） 1 个，RJ45 10M/100M 自适应以太网口 1 个，标准 RS-485 串行接口（用于云台控制） 1 个，标准 RS-232 串行接口（用于参数配置、 设备维护、透明通道） 4路 2路 AC220V ≤30W -10℃--＋55℃ 10％--90％ 350mm(宽) ×225mm(深) ×78mm(高) <3.5Kg
DS-6100HF-SATA 系列
网络视频服务器
典型应用：
产品简介：
DS-6100HF-SATA 系列是海康威视基于 TI 平台开发的视频服务器， 采用 Linux 操作系统，Davinci 处理器，运行稳定可靠。采用标准 H.264 压缩算法，支持多种分辨率实时编码，支持多种网络协议，可以应用于 多种不同领域的安防防范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6100系列视频服务器用户使用手册（Ver2.1）非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于DS-6100HC、DS-6100HF视频服务器。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
本手册的内容将根据产品功能的增强而更新，并将定期改进或更新本手册中描述的产品或程序，更新的内容将会在本手册的新版本中加入，恕不另行通知。
物品清单小心打开包装盒，检查包装盒里面应有以下配件：一台视频服务器一本用户手册一根DTE线一根电源线一张保修卡一张合格证一个光盘如果发现有所损坏或者任何配件短缺的情况，请及时和经销商联系。
第一章用户手册简介感谢您购买DS-6100系列视频服务器！在您准备使用本产品之前，请先仔细阅读本手册，以便能更好的使用本产品的所有功能。
1.1用途本手册的用途是帮助您熟悉和正确的使用DS-6100系列视频服务器！1.2用户手册概述第一章：用户手册简介第二章：产品概述第三章：硬件安装第四章：软件安装第五章：参数配置第六章：广域网接入附录Ａ：常见问题解答附录Ｂ：技术参数第二章产品概述2.1产品简介DS-6100系列视频服务器是专为远程监控而设计的嵌入式数字监控产品，采用最新的达芬奇平台处理芯片，LINUX嵌入式系统，完全脱离PC 平台，系统调度效率高，代码固化在FLASH中，系统运行更加稳定可靠。
DS-6100系列视频服务器具有视频信号和音频信号的硬件同步压缩功能，压缩码流通过网络进行传输，通过网络可进行实时视频和音频预览，支持流协议（RTP/RTCP）,支持IE预览，支持双向语音对讲，多种语言支持等功能。
2.2 产品型号说明根据编码分辨率分两种：DS-6100HC：1~4路视频，音频输入，每路的视频分辨率最高支持CIF，也可以选择QCIF，不可以安装硬盘。
DS-6100HF: 1~2路视频，音频输入，每路的视频分辨率最高支持4CIF，也可以选择DCIF，2CIF，CIF，QCIF等，不可以安装硬盘。
2.3主要功能及特点2.3.1基本功能视频压缩技术：采用H.264视频压缩技术及OggVorbis音频压缩技术，压缩比高，且处理非常灵活。
网络功能：支持完整的TCP/IP协议簇，支持视频、音频、报警、语音数据、串行设备数据通过TCP/IP 网络进行传输、内置WEB预览器，可进行IE 访问。
PTZ 控制功能：云台与电动镜头的控制，可以进行预置位、巡航、轨迹、的设置与调用、支持众多解码器及球机类型；报警功能：报警输入信号、移动侦测报警、报警联动输出；语音对讲：双向、双工语音对讲、单向语音广播；数据采集：串行设备数据采集；用户管理：多级用户权限管理方式。
一个管理员可以创建多个操作员，每个操作员的权限可以定制，系统安全性更好。
2.3.2 压缩处理功能支持1~4路视频信号，可实时每秒25帧的独立硬件压缩，视频压缩采用H.264压缩标准，不仅支持变码率，而且支持变帧率，在设定视频图像质量的同时，也可限定视频图像的压缩码流；支持 Full D1（PAL：704*576，NTSC：704*480）、 DCIF (PAL：528*384，NTSC：528*320)、 2CIF（PAL：704*288，NTSC：704*240）、 CIF（PAL：352*288，NTSC：352*240）、QCIF（PAL：176*144，NTSC：176*120）分辨率；支持OSD，日期和时间可以设置，并自动增加；支持LOGO；支持水印（WATERMARK）技术；2.3.3远程访问、传输功能标配一个10M/100M兼容的以太网端口；支持PPPOE、DHCP协议；可以通过应用软件后者浏览器设置参数、实时浏览视频和音频信号、查看视频服务器状态，可以通过网络报警，可以通过网络存储压缩码流；可以通过网络远程升级、实现网络维护；RS-232接口支持网络透明通道连接、客户端可以通过视频服务器的透明通道控制串行设备；2.4 主要应用适合需要网络远程监控的各种场合，如：取款机、银行柜员、超市、工厂等的网络监控看护所、幼儿园、学校提供远程监控服务智能化门禁系统智能化大厦、智能小区管理系统电力电站、电信基站的无人值守系统户外设备监控管理桥梁、隧道、路口交通状况监控系统流水线监控，仓库监管第三章硬件安装3.1 注意事项安装前请仔细阅读本章内容；安装时，请务必关闭所有相关设备电源；检查电源电压，防止出现电压不配导致器件损坏。
安装环境：请勿在超标的潮湿或高温环境下使用，注意保持通风良好，防止堵塞通风口，水平放置；避免安装在剧烈震动的环境下。
本设备上不能放置盛有液体的容器（例如花瓶）。
【说明】安装过程中如果有任何疑问，请与供应商联系。
3.2 面板说明3.2.1 前面板3.2.2 后面板后面板说明：（依次从左到右）1.电源DC12V。
N: 标准以太网RJ45插座（10M/100M自适应）。
3.ALARM OUT: 2路常开/常闭型开关量（干节点）报警输出。
4.ALARM IN：4路常开/常闭型开关量（干节点）报警输入。
5.RS-485:标准RS-485串口RJ45插座，接云台解码器。
6.RS-232：标准RS-232串口RJ45插座；7.VIN：1-4路视频输入，BNC接口（电平：1.0Vp-p，阻抗：75Ω）。
8.AIN: 1-4路音频输入，BNC接口（电平：2.0～2.4Vp-p，阻抗：1000Ω）。
9.LINE IN：1路语音对讲输入。
注意：对讲音频输入电压要求在2～2.4V 之间。
10. AOUT：1路语音对讲输出。
注意：音频输出要求接有源音频设备。
3.3 物理接口插座引脚定义3.3.1 标准RS232串口RJ-45插座引脚定义DS-6100系列视频服务器提供了一个RS-232标准串口，采用RJ-45插座，各管脚的定义如下所示，I表示视频服务器输入，0表示视频服务器输出。
DS-6100设备与PC机的连接电缆，一端为8芯RJ45插头，另一端为DB9孔型插头。
RJ45DB9(DTE)DCD 1 RXD 2 TXD 3 CTS 4 RTS 5 DTR 6 GND 7 DTR 84 DTR 3 TXD 2 RXD7 RTS8 CTS 1 DCD5 GND6 DSR3.3.2 RS-485连接线制作方法材料及工具一根双绞线（8芯）、一个标准RJ45头、一把RJ45专用工具。
RJ45头管脚说明引脚定义按以下图示制作连接线。
对于RJ45头的这一端，1、2线为发送的正、负线，3、4为接收的正、负线，7为公用接地线；标准RS-485串口RJ45插座引脚定义3.4. 10M/100M自适应以太网口的双绞线制作（1）视频服务器的网口与HUB、交换机等相连的双绞线(直通线)；1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕白橙 1橙 2白绿 3蓝 4白蓝 5绿 6白棕 7棕 8（2）视频服务器的网口与PC机相连的双绞线(交叉线)；1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8棕白绿 1绿 2白橙 3蓝 4白蓝 5橙 6白棕 7棕 83.5 报警连接说明3.5.1 报警输入连接方式DS-6100系列报警输入为开关量（干节点）输入，如报警输入信号不是开关量信号，请根据以下连接方式连接。
爱默生报警器的报警输入连接方式：普通报警器的输入连接方式：3.5.2 报警输出连接方式接直流负载：接交流负载：当报警输出外接交流负载时，请根据以下方式连接。
以上请注意JJ1短接子的不同用法。
当外部接直流负载时，JJ1两种方式均可安全使用，同时建议在12V电压、1A电流限制范围内使用。
当外部接交流负载时，JJ1必须跳开，即拔掉主板上的相应短接子；为保证安全，外接交流负载时推荐使用外接继电器（具体接线方法如图）。
主板上有两个这样的短接子，每个报警输出对应一个，分别是JJ1、JJ2，出厂时均是短接的，当直接接交流负载时必须拔掉短接子。
警告！当作为交流电路的控制开关时，必须拔掉短接子，并使用外接继电器，否则会损坏设备并有触电危险！3.5.3 接线方法说明DS-6100 视频服务器提供接线信号线的绿色弯针插头，接线方法如下：拨出插在设备上的绿色弯针插头；用微型十字起子拧松插头上的螺丝，将信号线放进插头内弹簧片下沿，拧紧螺丝；将接好的插头卡入相应的绿色弯针插座上。
第四章软件安装4.1 系统需求安装本软件的PC显卡需支持图像的颜色转换及缩放，目前已测试的有Nvidia Tnt/Tnt2、Geforce Mx 200/400/420/440 Fx5200/5600等系列，ATI Radeon 7000/7200/7500/8500/9000/9200/9500/9600等系列，MatroxG450/550， INTEL845G/865G等系列显卡。
注意显卡的驱动必须支持硬件缩放功能4.2软件安装双击运行安装程序，首先出现对话框如图4.2.1，请用户根据自己需求选择语言的种类。
图4.2.1 安装对话框选择语言种类后，点击下一步进入4.2.2对话框，这里需要选择安装那一种功能的软件，所谓“单机版”即是在您安装的电脑是独立运行的与其他电脑没有关系，“网络版客户端”是要配合“网络版服务器”来使用的，当用户安装了网络版客户端后，那么在网内必须有台PC运行网络版服务器，并为网络客户端创建一个用户名与密码，这样网络版客户端用户才能使用，网络版服务器可以实现单机版的所有功能，并能为网络版客户端提供服务器连接的功能。
图4.2.2选择完版本功能后，点击下一步进入4.2.3 界面图4.2.3这里是对于用户PC上还安装了我们的解码卡的用户，您安装了那种类型的卡就选择那种，如果没有安装请选择默认MD卡就可以了。
点击下一步如图4.2.4图4.2.4填写您的用户信息后，点击下一步进入4.2.5画面。
图4.2.5在此界面可以选择安装的目录，点击下一步等待安装完成。
在系统的“开始” “程序”中出现“网络视频监控软件4.0.1”程序组。
登陆后界面如图4.2.8，详细的操作方法请参照客户端安装目录下使用说明。
图4.2.8第五章参数配置在硬件安装完成后，首先需要对服务器的一些网络参数进行设置，当设置完网络参数后，再用客户端软件进行视频参数设置。
5.1 网络参数配置DS-6100系列视频服务器需要配置的参数包括服务器的IP地址、子网掩码、端口号等网络参数，配置这些网络参数可通过Windows自带的超级终端软件或NetTerm软件进行配置。
通过超级终端、RS-232串口主要是配置服务器的IP地址，DS-6100系列的出厂默认IP地址为192.0.0.64。
在服务器IP地址未知的情况下，只能采用超级终端或NetTerm（需要进行串口连接）来配置IP地址，下面将具体介绍用超级终端配置网络参数。
