UPS电源汇总表
UPS蓄电池配置表
灯塔
H6V740/A 6V/200Ah*64*3
非标
EXIDE JTT12V4800 12V/230Ah*32*4
非标
PANASONIC LC-X12120 12V120Ah*32*8 24050100
3h
CSB
GPL121000 12V/100Ah*32*8 24050102
灯塔
T2V800E/A 2V800Ah*180*1
非标
EXIDE
JTT12V960 12V/38Ah*32*2 24050104
15min
PANASONIC LC-XA12100 12V100Ah*32*1
CSB
GPL121000 12V/100Ah*32*1
24050100 24050102
灯塔
H12V270/A 12V75Ah*32*1 24050104
灯塔
T2V500E/A 2V500Ah*180*1
非标
EXIDE JTT12V4800 12V/230Ah*32*3
非标
PANASONIC LC-X12120 12V120Ah*32*7 24050100
4h
CSB
GPL121000 12V/100Ah*32*7 24050102
灯塔
T2V650E/A 2V650Ah*180*1
1h
CSB
GPL12750 12V/75Ah*32*2 24050104
灯塔
H12V500/A 12V/140Ah*32*1 24050102
EXIDE JTT12V4800 12V/230Ah*32*1
非标
83
2h 137.5 PANASONIC LC-X12120 12V/120Ah*32*2
UPS常用电池配置表
常用电池配置表如何为UPS配置外部电池计算步骤1．确定UPS的负载功率。
因为给定的后备时间和相应的负载功率（KW）决定了电池的容量。
如果只知道负载的KVA，则还应知道负载的功率因素。
P=S * PFP：有功功率；S：视在功率；PF：功率因素通常在为用户计算负载功率时，如果预先不能得到精确值，可以按UPS满载，功率因素0.8计算。
例如：S=60KVA，PF=0.8，因此P=60*0.8=48KW2．根据给出的负载功率计算出电池功率P bat = Pout / (Inverter )P bat ：电池负载功率；P out ：负载功率；(Inverter )：逆变器的效率这里的Pout 就是第一步计算出的P（负载功率），是逆变器的效率，Silcon UPS的逆变器效率如下表：注释：Load: 负载；Liner load:线性负载；SMPS load (Switch Mode Power Supply):开关性负载针对上例，查表可知，60KVA的UPS在线性负载满载情况下的效率是96.0%，因此P bat = 48KW / 96.0% =50 KW3．确定电池的参数指标对于普遍使用的铅酸电池常使用如下参数：N cell = 构成每个电池的单体电池数目大家通常所见的铅酸免维护电池实际上是单体电池的组合，每节单体铅酸电池的额定电压是2V dc ，因此一块12 V 的电池是由6节单体电池构成的。
对于Silcon DP300E系列UPS需单体电池 2 * 192 节，即12 V的电池2*32 = 64个,因此Silcon UPS的电池电压为2 * 384 VDCV low = 低电池关机电压UPS的逆变器低电池关机电压。
V cell low = 单体电池放电终了电压以上几个参数不同的UPS是不同的，Silcon DP300E系列UPS的这些直流参数见下表：由上表可知，Silcon DP300E系列UPS 的V low =326 ，因此V cell low =326/192=1.70V4．计算单节电池负载功率单节电池功率=电池负载功率/单体电池节数P cell = 50KW/(2* 192) = 130.2 W/cell5．由以上几个值，根据电池供应商给出的恒功率放电的单体电池瓦特/时间关系表，确定自己所需的电池容量及数目。
UPS空开线缆蓄电池配置
UPS空开、线缆、电池配置表贵州科睿电子有限公司目录一、UPS空开、电缆配置 (3)1、高频UPS (3)1-1、输入、输出、电池电流计算方法 (3)1-1-1、输入电流计算方法 (3)1-1-2、输出电流计算方法 (3)1-1-3、电池逆变电流计算方法 (4)1-1-4、电缆大小计算方法 (4)1-2、三进三出高频系列（50节600VDC） (5)1-2-1、160-600KV A）空开配置 (5)1-2-2、（160-600KV A）电缆配置 (5)1-2-3、电池空开接线图 (6)1-3、三进三出高频系列（40节480VDC） (7)1-3-1、（30-120KV A）空开配置 (7)1-3-2、（30-120KV A）电缆配置 (7)1-3-3、电池空开接线图 (8)1-4、三进三出高频系列（32节±192VDC ） (9)1-4-1、（10-60KV A）空开配置 (9)1-4-2、（10-60KV A）电缆配置 (9)1-4-3、电池空开接线图 (10)1-5、单进单出高频系列 (11)1-5-1、（6-20KV A）空开配置 (11)1-5-2、（6-20KV A）电缆配置 (11)1-5-3、电池空开接线图 (11)2、工频UPS (12)2-1、输入、输出、电池电流计算方法 (12)2-1-1、输入电流计算方法 (12)2-1-2、输出电流计算方法 (12)2-1-3、电池逆变电流计算方法 (12)2-1-4、电缆大小计算方法 (13)2-2、三进三出工频系列（29节348VDC） (14)2-2-1、（10-400KV A）空开配置 (14)2-2-2、（10-400KV A）电缆配置 (14)2-2-3、电池空开接线图 (15)2-3、三进三出工频系列（30节360VDC） (16)2-3-1、（10-60KV A）空开配置 (16)2-3-2、（10-60KV A）电缆配置 (16)2-3-3、电池空开接线图 (16)2-4、单进单出工频系列 (17)2-4-1、（4-40KV A）空开配置 (17)2-4-2、（4-40KV A）电缆配置 (17)2-4-3、电池空开接线图 (18)2-5、三进单出系列 (19)2-5-1、（4-40KV A）空开配置 (19)2-5-2、（4-40KV A）电缆配置 (19)2-5-3、电池空开接线图 (20)2-6、单进单出系列 (21)2-6-1、（1-30KV A）空开配置 (21)2-6-2、（1-30KV A）电缆配置 (21)2-6-3、电池空开接线图 (22)3、模块化UPS (23)3-1、输入、输出、电池电流计算方法 (23)3-1-1、输入电流计算方法 (23)3-1-2、输出电流计算方法 (23)3-1-3、电池逆变电流计算方法 (23)3-1-4、电缆大小计算方法 (24)3-2、模块化系列 (25)3-2-1、（10-200KV A）空开配置 (25)3-2-2、（10-200KV A）电缆配置 (25)3-2-3、电池空开接线图 (26)二、UPS电池配置 (27)1、电池配置计算方法 (27)1-1、电流法 (27)1-2、恒功率法 (27)1-3、举例说明 (28)1-4、UPS电池延时配置表 (29)一、UPS空开、电缆配置1、高频UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流（A）＝输入临界电压(V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.95，S=3，输出功率因数：0.8计算结果如下：100000×0.8输入电流（A）＝ =160176×0.95×3例2：已知： UPS功率：6KVA，输入临界电压：176V，输入功率因数：0.99(高频机都可以近似取1),整机效率：0.90，S=1，输出功率因数：0.7计算结果如下：6000×0.8输入电流（A）＝ =30176×0.9×11-1-2、输出电流计算方法UPS标称功率输出电流（A）＝输出电压×SS：三相UPS=3，单相UPS=1例1：已知： UPS功率：100KVA，输出电压：220V，S=3。

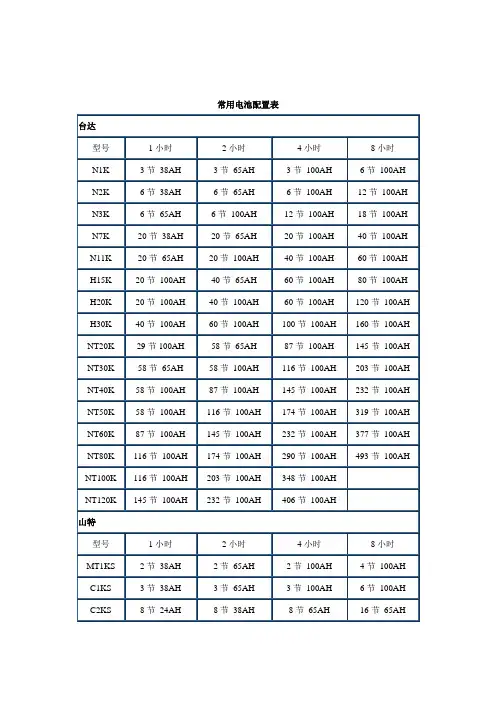

UPS常用电池配置表
常用电池配置表如何为UPS配置外部电池计算步骤1．确定UPS的负载功率。
因为给定的后备时间和相应的负载功率（KW）决定了电池的容量。
如果只知道负载的KVA，则还应知道负载的功率因素。
P=S * PFP：有功功率；S：视在功率；PF：功率因素通常在为用户计算负载功率时，如果预先不能得到精确值，可以按UPS满载，功率因素0.8计算。
例如：S=60KVA，PF=0.8，因此P=60*0.8=48KW2．根据给出的负载功率计算出电池功率P bat = Pout / (Inverter )P bat ：电池负载功率；P out ：负载功率；(Inverter )：逆变器的效率这里的Pout 就是第一步计算出的P（负载功率），是逆变器的效率，Silcon UPS的逆变器效率如下表：注释：Load: 负载；Liner load:线性负载；SMPS load (Switch Mode Power Supply):开关性负载针对上例，查表可知，60KVA的UPS在线性负载满载情况下的效率是96.0%，因此P bat = 48KW / 96.0% =50 KW3．确定电池的参数指标对于普遍使用的铅酸电池常使用如下参数：N cell = 构成每个电池的单体电池数目大家通常所见的铅酸免维护电池实际上是单体电池的组合，每节单体铅酸电池的额定电压是2V dc ，因此一块12 V 的电池是由6节单体电池构成的。
对于Silcon DP300E系列UPS需单体电池2 * 192 节，即12 V的电池 2*32 = 64个,因此Silcon UPS的电池电压为 2 * 384 VDCV low = 低电池关机电压UPS的逆变器低电池关机电压。
V cell low = 单体电池放电终了电压以上几个参数不同的UPS是不同的，Silcon DP300E系列UPS的这些直流参数见下表：由上表可知，Silcon DP300E系列UPS 的V low =326 ，因此V cell low =326/192=1.70V4．计算单节电池负载功率单节电池功率=电池负载功率/单体电池节数P cell = 50KW/(2* 192) = 130.2 W/cell5．由以上几个值，根据电池供应商给出的恒功率放电的单体电池瓦特/时间关系表，确定自己所需的电池容量及数目。
UPS电源维护记录表
充电电压： 放电电流： 放电时间：
放电总电压： 单个电池电压是否低于平均值： □是（以下一行填写说明） □否
7V以下（ ）个； 7-10V（ ）个； 10-11V（ ）个； 11V-12V（ ）个； 12V以上（ ）个
检查人： 确认人： 检查时间：年 月 日 时 分----- 时 分
外部检查
进排风是否顺畅： □排气扇 □空调 □无
风扇是否运转正常，不影响生产： □是 □否
3.接线及配电箱开关是否不会松动接触不牢： □是 □否
内部电容或电感等不会松动、脱பைடு நூலகம்烧焦： □是 □否
5.蓄电池链接处是否松动、腐蚀： □是 □否
6.蓄电池外观是否良好、无外壳变形和渗漏： □是 □否
7.蓄电池的级柱、安全阀是否有酸雾溢出： □是 □否
UPS电源维护记录表
UPS电源维护记录表
设备品牌
设备型号
设备编码
设备容量
运行方式
□单机 □主从热备机（□主机/□从机） □并机
并机台数
电池品牌
电池型号
电池容量
电池数量
负载类型
负载容量
其它
维 护 信 息
环 境
1.通风是否良好： □排气扇 □空调 □无
2.温度： ℃ 是否正常： □正常 □异常
3.现场环境是否清洁：□是 □否，需要清洁
美国Eaton公司的93PS俱乐部海上UPS（电源）数据表说明书
Eaton EA02A0308720000000Eaton 93PS Marine UPS, 20 kVA, 20 kW, 20 kW frame/StaticSwitch, 1 x 20 kW Power module, 480 V input TF, 230 V outputauto TF, Internal Maintenance Bypass SwitchEaton 93PS Marine UPS EA02A0308720000000540 mm 1710 mm800 mm 362 kg1 year CE MarkedRoHS CompliantCBIEC/EN 62040-2 IEC/EN 62040-1EN 62040-393PS-M-20(20)-20-MBS-8-480/230Product Name Catalog NumberProduct Length/Depth Product HeightProduct Width Product WeightWarranty CompliancesCertifications Model Code60 Hz50 Hz120 kWTower96 %TowerFixed connection 380 V415 V50 HzHardwiredIP23Free standing model Yes380 VGray Eaton 93PS Marine UPS DNV GL type approvalEaton 93PS Marine UPS 8-40 kW Declaration of conformitySecondary Frequency Max Input frequency - min Output power factor WattageForm factorOverall efficiencyMounting MethodInput connectionInput voltage - minOutput voltage - max Secondary Frequency Min External battery connection Degree of Protection Construction typeInternal maintenance bypass Output voltage - minColorTopology Certyfikaty Compliance informationOnline/Double-conversionNumber of output connections fixed connection1kVA rating20 kVAEfficiency (eco-mode)99 %Runtime at half load0 minImproved efficiency modeESS with VMMSInput nominal voltage400V default (380/400/415V)Input frequency - max60 HzNumber Of Output Connections With Protective Contact (Schuko)Input voltage - max415 VPhase (output)3Integrated functionalityNetwork MangementModularAuto shutdown functionYesPotential free switch contactYesApplicationMarineInternal battery includedNoPhase (input)3Package contentsUPSQuickstart guideSafety instructionsOutput effective power20000 WFeed typeACVoltage distortion output (linear load) - max 1.5 %Hot-swappable power modulesYesOutput apparent power20000 VAParallelableParallel for capacity and redundancyOutput frequency50 Hz (50/60 Hz programmable)Primary frequency - min50 HzAudible alarmsYesType Of InterfaceOtherTypeUPSTransition time for full load0 sBattery charger typeABM technologyRuntime at full load0 minSnmpYesPrimary frequency - max60 HzEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. Wszelkie prawa zastrzeżone.Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmedia。
UPS电池配置表
2小时
65AH×16
4小时
100AH×6
3小时
100AH×16
8小时
100AH×12
6小时
100AH×32
C10KS/240v
1小时
65AH×16
3C3 10KS
(384V)
1小时
40AH×32
2小时
100AH×16
2小时
65AH×32
4小时
100AH×32
4小时
100AH×32
8小时
100AH×64
(384V)
1小时
100AH×32
2小时
100AH×40
2小时
100AH×64
4小时
100AH×60
4小时
100AH×96
8小时
100AH×100
8小时
100AH×192
UPS电池配置表
UPS为重要供电设备，不建议使用不足量及劣质品牌蓄电池
山特UPS蓄电池配置(满载)-以POWERSON保护神电池为例
(具体放电时间与电池性能、负载功率、循环次数及环境温度有关)
型号/直流电压
延时
电池容量×数量
型号/直流电压
延时
电池容量×数量
C1KS/36v
0.5小时
26AH×3
C3KS/96v
0.5小时
26AH×8
1小时
40AH×3
1小时
40AH×8
2小时
65AH×32小时Fra bibliotek100AH×8
4小时
100AH×3
4小时
65AH×16
8小时
100AH×6
8小时
100AH×24
NXa_系列UPS配套UPS电池速查表
电池配置 电池品牌
EXIDE PANASONIC EMERSON EXIDE
电池柜(架)配置
规格*节数*组数 电池柜（架）编码
电池型号
柜(架)型号
非标 非标 H40-270R2 非标 非标 H40-270R4*2-50 非标 非标 H40-310R4*2-50 非标 非标 H80-740R4*2-50 非标 非标 U40-100R4*2-50 非标 非标 U40-100R4*2-50 非标 非标 四层卧放架 (48V400Ah) 非标 非标
JTT12V4800 12V/230Ah*40*3 ———— T2V1000E/A 2V1000Ah*240*1 ———— ———— T2V650E/A
8h 100kVA 203A
2V650Ah*240*2
JTT12V3300 12V/160Ah*40*1 LC-XA12100 12V/100Ah*40*2 H12V310/A LC-X1275 12V88Ah*40*2 12V/75Ah*40*4 JTT12V3300 12V/160Ah*40*2
4400*820*1276
2
JTT12V4800 12V/230Ah*40*3 LC-X06200 T2V800E/A
6h
PANASONIC EMERSON EXIDE
9280*1030*1205
1
JTT12V4800 12V/230Ah*40*4 ———— T2V1000E/A 2V1000Ah*240*1
尺寸(宽*深*高，mm) 数量
JTT12V1560 12V/65Ah*40*1 LC-X1265 H12V200/A 12V/65Ah*40*1 12V54Ah*40*1
