实验2C语言程序设计及LED跑马灯实验
《嵌入式技术应用开发项目教程》项目2 跑马灯控制设计
GPIO_AF_SEL(DIGITAL, PB, 1, 0); //设置PB1引脚是数字通道和GPIO功能
GPIO_AF_SEL(DIGITAL, PB, 2, 0); //设置PB2引脚是数字通道和GPIO功能
GPIO_AF_SEL(DIGITAL, PB, 3, 0); //设置PB3引脚是数字通道和GPIO功能
uint16_t temp, i;
void delay(unsigned int count)
//延时函数
{
unsigned int i;
for(;count!=0;count--)
{
i=5000;
while(i--);
}
}
int main()
{
GPIO_AF_SEL(DIGITAL, PB, 0, 0); //设置PB0引脚是数字通道和GPIO功能
3.LED循环点亮控制设计与实现
实施过程：
1.移植工程模板
复制“任务3 LED闪烁控制” 文件夹，然后然后修改文件夹 名为“任务4 LED循环点亮控 制”，USER文件夹下的M0_ LED.uvprojx工程名不用修改 。
2. LED循环点亮控制程序设计
#include <SC32F5832.h>
#include <GPIO.h>
GPIO_AF_SEL(DIGITAL, PB, 7, 0); //设置PB7引脚是数字通道和GPIO功能
PB->OUTEN|=0x00ff;
//PB0~PB7引脚输出使能，既设置PB0~PB7引脚为输出引脚
PB -> OUT = 0x00ff;
//PB0~PB7输出高电平，LED1~LED8熄灭
嵌入式系统实训报告5--走马灯
《嵌入式系统技术》实训报告1、实验目的z 熟悉ADS开发环境调试环境。
z 掌握简单的ARM汇编指令的使用方法。
z 掌握S3C2440A的I/O控制寄存器的配置。
z 掌握ARM汇编指令和C语言相互调用的方法2、实验设备z PC机、ARM仿真器、2440实验箱、串口线。
3、实验内容z 熟悉ARM开发环境的建立。
z 使用ARM汇编和C语言设置GPIO 口的相应寄存器。
z 编写跑马灯程序。
4、实验原理C程序与汇编程序相互调用规则为了使单独编译的C语言程序和汇编程序之间能够相互调用，必须为子程序间的调用规定一定的规贝农ATPCS即ARM Thumb过程调用标准(ARM/Thumb Procedure Call Standard)，是ARM程序和Thumb程序中子程序调用的基本规则，它规定了一些子程序间调用的基本规则，如子程序调用过程中的寄存器的使用规则，堆栈的使用规则，参数的传递规则等。
下面结合实际介绍几种ATPCS规则，如果读者想了解更多的规则，可以查看相关的书籍籍。
1. 基本ATPCS基本ATPCSS定了在子程序调用时的一些基本规则，包括下面3方面的内容：(1) 各寄存器的使用规则及其相应的名称。
(2) 数据栈的使用规则。
(3) 参数传递的规则。
相对于其它类型的ATPCS满足基本ATPCS勺程序的执行速度更快，所占用的内存更少。
但是它不能提供以下的支持：ARM程序和Thumb程序相互调用，数据以及代码的位置无关的支持，子程序的可重入性，数据栈检查的支持。
而派生的其他几种特定的ATPCS就是在基本ATPCS的基础上再添加其他的规则而形成的。
其目的就是提供上述的功能。
2．寄存器的使用规则寄存器的使用必须满足下面的规则：(1) 子程序间通过寄存器R0〜R3来传递参数。
这时，寄存器R0〜R3可以记作A0〜A3。
被调用的子程序在返回前无需恢复寄存器R0〜R3的内容。
(2) 在子程序中，使用寄存器R4〜RII来保存局部变量。
汇编语言实现led灯的跑马灯
汇编语⾔实现led灯的跑马灯led实验1.看原理图看设备⼯作的原理（可能需要阅读芯⽚⼿册），看设备与cpu的连接关系GPIO具有输⼊输出功能。
输⼊：cpu想知道io引脚是⾼电平还是低电平那么就是输⼊⽅式输出：cpu想控制io引脚为⾼电平还是低电平那么就是输出⽅式跟电流的⽅向没有任何关系2. cpu的相关章节GPJ2CON control是配置这个引脚是什么功能GPJ2有8个引脚，每个引脚由con寄存器中的4个位进⾏配置GPJ2DAT 如果cpu要输出⾼电平或者低电平，就需要设置该寄存器，只有8位有效When the port is configured as input port, the correspondingbit is the pin state. When the port is configured as outputport, the pin state is the same as the corresponding bit.When the port is configured as functional pin, the undefinedvalue will be read.当配置为输⼊模式的时候，dat寄存器中的某⼀位的值由引脚设置，引脚是⾼电平是，对应的位为1，引脚为低电平时，对应的位为0当配置为输出模式的时候，dat寄存器中的某⼀位控制引脚的电平，对应的位为1时，对应的引脚输出⾼电平，对应的位为0时，对应的引脚输出为低电平其他功能模式时，读到的值是未定义的。
@gec210 light first led.globl _start_start:ldr r0,=0xe0200280mov r1,#1<<4str r1,[r0] @config pin0 output modemov r1,#0str r1,[r0,#4] @output low levelb . @same as while(1);arm-linux-gcc -c led.S -o led.o //编译不链接arm-linux-ld -Ttext 0x30008000 led.o -o led.elf //链接指定代码段起始位置arm-linux-objcopy -O binary led.elf led.bin //⽣成⼆进制执⾏⽂件arm-linux-objdump -D led.elf > led.dis //⽣成反汇编代码uboot的⼏个常⽤命令printenv 打印显⽰环境变量ipaddr=192.168.1.4 //开发板的ipserverip=192.168.1.2 //tftp服务器的ip设置为各⾃的ip，只是设置到内存，掉电就没有setenv ipaddr 192.168.1.xsetenv serverip 192.168.1.xsaveenv //保存到flash中，再次启动后为刚刚设置的值ping //单向的，只能从开发板ping电脑alive表⽰⽹络是通的，not alive表⽰⽹络不通tftp 30008000 led.bin //下载⼆进制⽂件到内存0x30008000地址go 30008000 //跳转到0x30008000运⾏程序@gec210 light first led.globl _start_start:ldr r0,=0xe0200280ldr r1,=(1<<0 | 1<<4 | 1<<8 | 1<<12)str r1,[r0] @config pin0-pin3 output modemov r1,#0str r1,[r0,#4] @output low levelb . @same as while(1);简单的makefileAPP=led$(APP).bin:$(APP).oarm-linux-ld -Ttext 0x30008000 $^ -o $(APP).elf arm-linux-objcopy -O binary $(APP).elf $@ arm-linux-objdump -D $(APP).elf > $(APP).dis cp $@ /home/gec/tftp/%.o:%.sarm-linux-gcc $^ -c -o $@%.o:%.Sarm-linux-gcc $^ -c -o $@%.o:%.carm-linux-gcc $^ -c -o $@clean:@rm -f $(APP).bin $(APP).elf $(APP).dis *.o四个灯同时点亮或者同时熄灭循环闪烁@gec210 light first led.globl _start_start:ldr r0,=0xe0200280ldr r1,=(1<<0 | 1<<4 | 1<<8 | 1<<12)str r1,[r0] @config pin0-pin3 output mode loop:mov r1,#0str r1,[r0,#4] @output low levelbl delaymov r1,#0xfstr r1,[r0,#4]bl delayb loopb . @same as while(1);delay:mov r4,#0xff00000delay1:subs r4,r4,#1bne delay1mov pc,lr#define GPJ2CON (unsigned long *)0xe0200280unsigned long *p = (unsigned long *)0xe0200280;p练习：第1个灯到第4个灯依次点亮，第4个灯到第1个灯依次熄灭，循环。
跑马灯实验报告
跑马灯实验报告
实验目的，通过搭建一个简单的跑马灯电路，了解电子元件的基本原理和电路的工作方式。
实验器材，LED灯、电阻、导线、电池、开关、面包板。
实验步骤：
1. 将LED灯的正极与电池的正极通过导线连接起来，负极与电阻连接，然后再将电阻的另一端与电池的负极连接。
2. 将开关连接到电路中，使得可以通过开关控制电路的通断。
3. 将整个电路搭建在面包板上，确保连接牢固。
4. 打开开关，观察LED灯的亮灭情况。
实验结果：
经过搭建和观察，我们发现当开关闭合时，LED灯会亮起；当开关断开时，LED灯会熄灭。
通过不断地开合开关，我们可以看到LED灯会不断地亮灭，就像跑马灯一样在不同的位置闪烁。
实验分析：
跑马灯实验的原理是利用开关控制电路的通断，从而控制LED灯的亮灭。
当开关闭合时，电路闭合，电流可以流通，LED灯就会亮起；当开关断开时，电路断开，电流无法流通，LED灯就会熄灭。
通过不断地开合开关，就可以实现LED 灯的频繁闪烁，呈现出跑马灯的效果。
实验总结：
通过这个简单的跑马灯实验，我们了解了电子元件的基本原理和电路的工作方式。
同时，我们也体会到了实验中的观察和分析的重要性。
在今后的学习中，我们将进一步深入学习电子电路的知识，探索更多有趣的实验和应用。
以上就是本次跑马灯实验的实验报告，希望对大家有所帮助。
LED跑马灯实验-库函数
LED跑马灯实验修改记录审核记录LED跑马灯1.1实验介绍GPIO即通用可编程输入输出口，在此我们通过GPIO编程实现一个跑马灯的实验。
该跑马灯实验是最简单，也是一般最先开始的一个实验，它可以搭建一个最小的工程项目，之后，所有的实验都可以建立在该项目之上，从而节省了在搭建过程中所消耗的时间和精力。
所有的 GPIO 操作都是以跑马灯为基础进行的。
1.2实验目标1. 理解固件库的结构2. 分析和学习固件库3. 灵活运用 GPIO1.3实验时间60分钟1.4预备知识熟悉C语言知识，熟练MDK的使用1.5实验步骤1.解压32f可以从ST官方网站免费下载。
本教程使用的标准库版本为 3.1.22.创建一个GPIO文件夹新建子文件夹User，用于存放用户源程序新建子文件夹Project，用户KEIL工程文件在Project下依次创建Obj和List子文件夹，存放编译过程中产生的中间文件。
3. 复制源代码到GPIO文件夹将stm32f10x_stdperiph_lib\STM32F10x_StdPeriph_Lib_V3.1.2\Libraries文件夹和Utilities文件夹整体复制到GPIO文件夹下。
这就是ST的标准库，是以源代码形式提供的。
将库中的演示代码\GPIO\labsolutions\4GPIO_fuction\User中的文件复制到GPIO\User文件夹.4. 新建Keil MDK工程启动Keil MDK，点击菜单 New uVision Project，新建一个工程，命名为GPIO选择CPU类型为 STM32F107VC （这是MDV-STM32-107开发板采用的CPU类型）当提示是否复制启动代码时，请选择否。
（我们用最新的库中的启动代码，不用Keil软件自带的旧版本启动文件）根据自己的需要修改Target名字。
（名字任意）为了便于代码管理，在这个Project下创建几个Group (名字可以任意)User : 存放用户自己写的源代码RVMDK : 存放启动文件（汇编文件）StdPeriph_Driver : 存放ST标准库外设驱动文件CMSIS : 存放CMSIS接口文件（这也是库的一部分）STM32_EVAL存放板集设备驱动文件创建好Group后，我们开始依次添加文件。

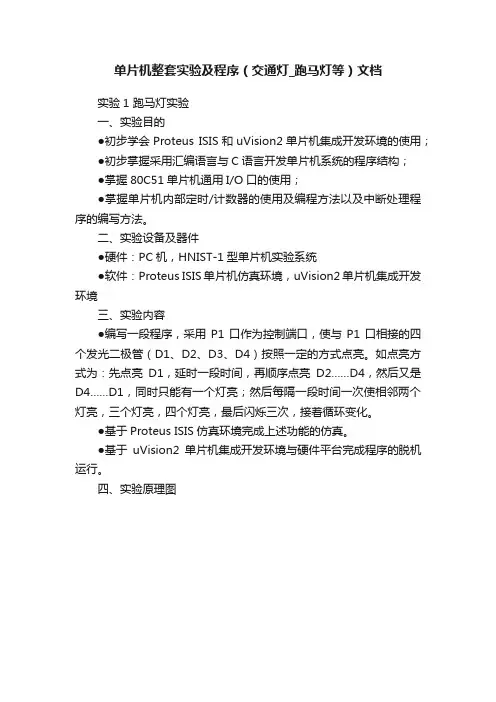

单片机整套实验及程序（交通灯_跑马灯等）文档
单片机整套实验及程序（交通灯_跑马灯等）文档实验1 跑马灯实验一、实验目的●初步学会Proteus ISIS和uVision2单片机集成开发环境的使用；●初步掌握采用汇编语言与C语言开发单片机系统的程序结构；●掌握80C51单片机通用I/O口的使用；●掌握单片机内部定时/计数器的使用及编程方法以及中断处理程序的编写方法。
二、实验设备及器件●硬件：PC机，HNIST-1型单片机实验系统●软件：Proteus ISIS单片机仿真环境，uVision2单片机集成开发环境三、实验内容●编写一段程序，采用P1口作为控制端口，使与P1口相接的四个发光二极管（D1、D2、D3、D4）按照一定的方式点亮。
如点亮方式为：先点亮D1，延时一段时间，再顺序点亮D2……D4，然后又是D4……D1，同时只能有一个灯亮；然后每隔一段时间一次使相邻两个灯亮，三个灯亮，四个灯亮，最后闪烁三次，接着循环变化。
●基于Proteus ISIS仿真环境完成上述功能的仿真。
●基于uVision2单片机集成开发环境与硬件平台完成程序的脱机运行。
四、实验原理图图3.1 跑马灯实验电路原理图电路原理图如上图3.1所示，AT89S52的P1.0~P1.3控制4个发光二极管，发光二极管按照一定次序发光，相邻发光二极管的发光时间间隔可以通过定时器控制，还可以通过软件延时实现。
五、软件流程图与参考程序● 主程序流程图如下：● 参考程序#include#include#define uchar unsigned char#define uint unsigned intuchar aa ，num ，speed ，flag;uchar code table[]={0x0e ，0x0d ，0x0b ，0x07};uchar code table1[]={0x0a ，0x05，0x09，0x06};uchar codetable2[]={0x0c ，0x09，0x03，0x08，0x01，0x0e ，0x0c ，0x08，0x00}; void delay(uint z)//延时函数uint x;uchar y;for(x=z;x>0;x--)for(y=200;y>0;y--);}void init()//条件初始化函数{ flag=0;speed=10;//控制跑马灯流水速度TMOD=0x01;//中断方式开始初始化（定时器、中断、标志位设置） Flag=1? 流水灯操作结束 Y NTH0=(65535-50000)/256;TL0=(65536-50000)%256;//初值EA=1;//打开总中断ET0=1;//打开外中断0TR0=1;}void main(){init();//调用初始化函数while(1){if(flag){delay(2000);//调用延时函数for(num=0;num<4;num++)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);for(num=3;num>0;num--)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);}for(num=0;num<4;num++)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=3;num>0;num--)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=0;num<6;num++)//两个，三个，四个跑马灯依次闪烁{P1=table2[num];delay(2000);}for(num=0;num<5;num++)//闪烁5次{P1=0xff;//全暗delay(2000);P1=0X00;//全亮delay(2000);}speed=speed-3;//变速if(speed==4){speed=10;}}}}void timer0() interrupt 1//中断函数{TH0=(65535-50000)/256;TL0=(65536-50000)%256;aa++;if(aa==speed){aa=0;flag=1;}}六、实验思考题●请用汇编指令完成本实验内容，深刻理解汇编语言程序设计结构。
跑马灯实验报告
一、实验目的1. 熟悉嵌入式系统硬件电路的搭建与调试；2. 掌握C语言编程，实现跑马灯功能；3. 理解并掌握GPIO口操作，学习定时器中断的使用。
二、实验环境1. 开发板：STM32F103C8T6开发板2. 编译器：Keil uVision53. 软件库：STM32标准外设库三、实验原理跑马灯实验是通过控制LED灯的亮灭，实现LED灯依次点亮的效果。
实验原理如下：1. GPIO口控制：将LED灯连接到开发板的GPIO口，通过控制GPIO口的输出电平，实现LED灯的点亮与熄灭；2. 定时器中断：定时器产生中断，实现LED灯点亮与熄灭的时间间隔；3. 循环控制：通过循环控制LED灯的点亮顺序，实现跑马灯效果。
四、实验步骤1. 硬件电路搭建（1）将LED灯的正极连接到开发板的GPIO口，负极接地；（2）将开发板的电源和地线连接到电源模块。
2. 软件编程（1）在Keil uVision5中创建项目，并导入STM32标准外设库；（2）编写程序，实现以下功能：a. 初始化GPIO口，将LED灯连接的GPIO口配置为输出模式；b. 初始化定时器，设置定时器中断周期，使LED灯点亮与熄灭的时间间隔为1ms；c. 编写定时器中断服务程序，控制LED灯的点亮与熄灭；d. 编写主函数，实现LED灯依次点亮的效果。
3. 编译与下载（1）编译程序，生成可执行文件；（2）将开发板连接到计算机，通过串口下载程序到开发板。
4. 实验调试（1）打开串口调试助手，观察LED灯的点亮与熄灭效果；（2）调整程序参数，优化跑马灯效果。
五、实验结果与分析1. 实验结果（1）LED灯依次点亮，实现跑马灯效果；（2）LED灯点亮与熄灭的时间间隔可调。
2. 实验分析（1）通过控制GPIO口的输出电平，实现LED灯的点亮与熄灭；（2）定时器中断实现LED灯点亮与熄灭的时间间隔控制；（3）循环控制实现LED灯依次点亮的效果。
六、实验总结本次实验成功实现了跑马灯功能，加深了对嵌入式系统硬件电路、C语言编程和GPIO口操作的理解。
单片机 跑马灯实验精选全文
可编辑修改精选全文完整版实验一跑马灯实验一、实验内容1、基本的流水灯根据图1电路，编写一段程序，使8个发光二极管D1、D2、D3、D4、D5、D6、D7、D8顺序（正序）点亮：先点亮D1，再点亮D2、D3……D8、D1……，循环点亮。
每点亮一个LED，采用软件延时一段时间。
2、简单键控的流水灯不按键，按正序点亮流水灯；按下K1不松手，按倒序点亮流水灯，即先点亮D8，再顺序点亮D7、D6……D1、D8……。
松手后，又按正序点亮流水灯。
3、键控的流水灯上电，不点亮LED，按一下K1键，按正序点亮流水灯。
按一下K2键，按倒序点亮流水灯，按一下K3键，全部关闭LED。
二、实验方案1、总体方案设计考虑到K4键未被使用，所以将实验内容中的三项合并到一个主函数中：K4键代替实验内容第二项中的K1键；单片机一开机即执行实验内容第一项；K1、K2、K3键实现实验内容第三项。
所用硬件：AT89C52、BUTTON、LED-BLUE、电源输入：P2.0-K1；P2.1-K2；P2.2-K3；P2.3-K4。
低电平有效输出：P0.0~P0.7-D0~D7。
LED组连线采用共阳极，低电平有效软件设计：软件延时采用延时函数delay(t)，可调整延迟时间：void delay(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK&&P2!=K[0])break;//按下了其他键退出循环}}由于涉及到按键变化所以要设置一个变量oldK保留按键键值，要在延时程序中检测是否按键，当按键后立即设置oldK的值。
按键判断采用在while循环中利用条件语句判断P2的值然后执行该键对应的代码段，达到相应的响应。
为了让K4键的效果优化，即状态变化从当前已亮灯开始顺序点亮或逆序点亮，利用全局变量n来记录灯号，利用算法即可实现。
主要算法：1、全局变量的定义：uchar D[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0X7f};//单个LED亮uchar AllOff=0xff;//LED全灭uchar AllOn=0x00;//LED全亮uchar K[]={0xff,0xfe,0xfd,0xfb,0xf7};//按键开关uchar oldK;//记录已按键int n;2、顺序、逆序点亮流水灯：void forward(){for(n=0;n<=7;n++){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}void backward(){for(n=7;n>=0;n--){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}3、实验内容第二项流水灯灯亮顺序变换：void hold(){n=8;while(1){if(P2==K[4]){//一直按着K4键，逆序点亮跑马灯oldK=K[4];if(n==-1)n=7; //D0灯亮后点亮D7while(n>=0){out=D[n];n--;if(delay4(15))break;}}if(P2==K[0]){//未按下K4键，一直正序点亮跑马灯oldK=K[0];if(n==8)n=0;//D7灯亮后点亮D0while(n<=7){out=D[n];n++;if(delay4(15))break;}}if(P2!=K[4]&&P2!=K[0]){//按下了其他键，退出hold函数break;}}}4、对应实验内容第一项，开机顺序点亮流水灯：while(1){//开机即正序点亮流水灯forward();if(P2!=K[0]){break;}}2、实验原理图图2-1 实验原理图3、程序流程图图2-2 程序流程图三、源程序#include"reg51.h"#define uchar unsigned char#define uint unsigned int#define out P0uchar D[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0X7f};//单个LED亮uchar AllOff=0xff;//LED全灭uchar AllOn=0x00;//LED全亮uchar K[]={0xff,0xfe,0xfd,0xfb,0xf7};//按键开关uchar oldK;//记录已按键int n;//记录当前亮的灯号void delay(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK&&P2!=K[0])break;//按下了其他键退出循环}}void delay10ms(){uint i;for(i=0;i<10000;i++);}void forward(){for(n=0;n<=7;n++){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}void backward(){for(n=7;n>=0;n--){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}int delay4(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK){ //按键变化退出循环return 1;}}return 0;}void hold(){n=8;while(1){if(P2==K[4]){//一直按着K4键，逆序点亮跑马灯oldK=K[4];if(n==-1)n=7; //D0灯亮后点亮D7while(n>=0){n--;if(delay4(15))break;}}if(P2==K[0]){//未按下K4键，一直正序点亮跑马灯oldK=K[0];if(n==8)n=0;//D7灯亮后点亮D0while(n<=7){out=D[n];n++;if(delay4(15))break;}}if(P2!=K[4]&&P2!=K[0]){//按下了其他键，退出hold函数break;}}}void main(){oldK=K[0];while(1){//开机即正序点亮流水灯forward();if(P2!=K[0]){break;}}while(1){out=AllOff;if((P2&0x0f)!=0x0f){//检测有键按下delay10ms();//延时10ms再去检测//P2.0_K1键按下正序点亮流水灯if(P2==K[1]){oldK=K[1];while(1){forward();if(P2!=K[1]&&P2!=K[0]){//按下了其他键，退出break;}}}//P2.1_K2键按下逆序点亮流水灯if(P2==K[2]){while(1){backward();if(P2!=K[2]&&P2!=K[0]){//按下了其他键，退出break;}}}//P2.2_K3键按下关闭全部LEDif(P2==K[3]){oldK=K[3];out=AllOff;}//P2.3_K4键按下长按逆序点亮流水灯，不按正序点亮流水灯，直到其他键按下停止if(P2==K[4]){hold();}}}}四、实验结果1、基本的流水灯：开机后即重复顺序点亮流水灯，等待其他按键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
； DCD (0+(B1_BWSCON<<4) + (B2_BWSCON<<8) + (B3_BWSCON<<12) +
(B4_BWSCON<<16) + (B5_BWSCON<<20) + (B6_BWSCON<<24) + (B7_BWSCON<<28))
本实验箱有效的存储器设置参数
DW16
EQU (0x1)
EQU (0x2)
;单独定义BANK1~7的数据宽度BWSCON寄存器参数
B1_BWSCON
EQU (DW16)
;=
B2_BWSCON
EQU (DW16)
;=
B3_BWSCON
EQU (DW16)
;=
B4_BWSCON
EQU (DW32)
;=
B5_BWSCON
EQU (DW16)
;=
B6_BWSCON
EQU (DW32)
;=
B7_BWSCON
EQU (DW32)
;=
(0+ (B1_BWSCON<<4)+ (B2_BWSCON<<8)+ (B3_BWSCON<<12)+ (B4_BWSCON<<16)+ (B5_BWSCON<<20)+ (B6_BWSCON<<24)+ (B7_BWSCON<<28))
;单独定义BANKCON0寄存器各参数
B0_Tacs EQU B0_Tcos EQU B0_Tacc EQU B0_Tcoh EQU B0_Tah EQU B0_Tacp EQU B0_PMC EQU ；
0x3 ;0clk 0x3 ;0clk 0x7 ;14clk 0x3 ;0clk 0x3 ;0clk 0x1 0x0 ;normal
DCD (0+(B1_BWSCON<<4)+(B2_BWSCON<<8)+(B3_BWSCON<<12)+ (B4_BWSCON<<16)+(B5_BWSCON<<20)+(B6_BWSCON<<24)+ (B7_BWSCON<<28))
本实验箱有效的存储器设置参数
DW16
EQU (0x1)
DW32
待设置的存储器参数表达方式
1、待设置的BWSCON寄存器参数表达
DW16 DW32 ; B1_BWSCON B2_BWSCON B3_BWSCON B4_BWSCON B5_BWSCON B6_BWSCON B7_BWSCON
EQU EQU
(0x1) (0x2)
EQU (DW16) EQU (DW16) EQU (DW16) EQU (DW32) EQU (DW16) EQU (DW32) EQU (DW32)
并通过调试工具查看内存值。
嵌入式裸机系统实验说明
一个嵌入式裸机系统开机时必须首先要对程序中用到的硬件功能 单元进行初始化程序设置，否则相关功能单元将处于一种未知工 作状态，甚至无法正常工作状态。
无论何种应用，最基本的初始化功能单元是存储器控制器单元和 时钟产生功能单元。
S3C2440存储器控制功能单元针对8个存储区BANK共有13个初始 化设置寄存器。地址位于特殊功能寄存器区起始位置。
实验目的
➢ 进一步熟悉ADS开发环境，并能进行相关设置 ➢ 熟悉裸机系统下C语言运行环境的设置方法。 ➢ 掌握ADS下C语言程序的编辑、编译、链接及下载方法 ➢ 掌握ADS下C程序代码的调试及内存值的检查方法。
实验内容
1、编写裸机系统最基本的初始化汇编语言程序。 2、编写为C语言程序建立运行环境的汇编语言程序。 3、编写C语言程序，实现2440裸机内运行1到100的加法 ，
BWSCON寄存器
B1_BWSCON左移4位 B2_BWSCON左移8位 B3_BWSCON左移12位 B4_BWSCON左移16位 B5_BWSCON左移20位 B6_BWSCON左移24位 B7_BWSCON左移28位
待设置的存储器参数表达方式
2、待设置的BANKCON0 ~ BANKCON5 寄存器参数表达
S3C2440时钟产生功能单元在常规工作方式下，针对Fclk、Hclk 、Pclk、Uclk时钟的产生，有4个基本寄存器需要初始化设置。
一、嵌入式裸机系统的存储器初始化设置
13个存储器控制功能单元初始化设置寄存器：地址位于特殊功能寄存器 区起始位置。
本实验箱仅BANK0 配置了32MB NOR FLASH，BANK6配置了64M =0x02: 选择BANK6为32-bit(64MB SDRAM)
B7_BWSCON
EQU (DW32)
; =0x02: N.C.(无用)
D31
D0
BWSCON
寄存器
B4_BWSCON左移16位
; 将上面单独定义的BANK1~BANK7参数整合到BWSCON寄存器内对应位域。
BANKCON0寄存器位定义
；将以上单独表达的各参数整合为32位字数据，以备写入BANKCON0寄存器之用。
DCD ((B0_Tacs<<13) + (B0_Tcos<<11) + (B0_Tacc<<8) + (B0_Tcoh<<6) + (B0_Tah<<4) + (B0_Tacp<<2) + (B0_PMC))
DW32
EQU (0x2)
B1_BWSCON=0x1 B4_BWSCON=0x2
;单独定义BANK1~7的数据宽度BWSCON寄存器参数
B1_BWSCON
EQU (DW16)
; =0x01: 选择BANK1的数据宽度为16-bit
B2_BWSCON
EQU (DW16)
; =0x01: 选择BANK2的数据宽度为16-bit
B3_BWSCON
EQU (DW16)
; =0x01: 选择BANK3的数据宽度为16-bit
B4_BWSCON
EQU (DW32)
; =0x02: 选择BANK4的数据宽度为32-bit
B5_BWSCON
EQU (DW16)
; =0x01: A400/A410 Ext, 16-bit
B6_BWSCON
; AMD flash(AM29LV160DB), 16-bit, for nCS1 ; PCMCIA(PD6710), 16-bit ; Ethernet(CS8900), 16-bit ; Intel Strata(28F128), 32-bit, for nCS4 ; A400/A410 Ext, 16-bit ; SDRAM(K4S561632C) 32MBx2, 32-bit ; N.C.
