LZB系列玻璃转子流量计
玻璃转子流量计用法
玻璃转子流量计用法
玻璃转子流量计是一种常用的流量测量仪器，被广泛应用于液体和气体流量测
量领域。
它采用了玻璃转子作为传感器，通过转子的旋转来测量流体的流速和流量。
下面将介绍玻璃转子流量计的使用方法。
第一步，安装：首先确定合适的安装位置，通常选在管道的水平段上，并保证
管道内没有异物。
将玻璃转子流量计与管道连接，并确保连接处严密，避免泄漏。
第二步，调整：根据实际需求，使用螺钉调整转子的位置，确保转子与流体的
流动方向一致，以保证准确的流量测量。
第三步，标定：在使用之前，需要对玻璃转子流量计进行标定。
根据流量计的
型号和规格，查看相应的标定曲线或者表格。
根据实际测量需求，将测量值转换为标定值。
第四步，使用：打开流体的阀门，使其通过玻璃转子流量计。
通过观察流量计
上的刻度或者数字显示，可以直观地获取流体的流速和流量。
第五步，维护：定期对玻璃转子流量计进行维护和清洁，以确保其正常运行。
清洗时，应注意使用适当的溶剂，并避免使用激烈的化学物质，以避免对玻璃转子流量计造成损坏。
玻璃转子流量计的使用方法简单明了，但在使用过程中，需要注意一些事项。
首先，要选择合适的型号和规格，以满足实际流量测量需求；其次，要保证安装位置合理，连接严密；最后，要定期维护和清洁，以延长使用寿命并提高测量精度。
总结来说，玻璃转子流量计是一种简单易用且准确的流量测量仪器，通过正确
的安装和操作，可以有效地测量流体的流速和流量。
这对于许多行业来说都是非常重要的，如化工、食品加工、环境监测等。
希望以上介绍对您有所帮助。
承德lz系列金属转子流量计工作原理
承德lz系列金属转子流量计工作原理一、引言承德lz系列金属转子流量计是一种广泛应用于各种工业领域的流量计，其工作原理是通过转子旋转来测量液体或气体的流量。
本文将详细介绍承德lz系列金属转子流量计的工作原理。
二、承德lz系列金属转子流量计的结构承德lz系列金属转子流量计由以下几部分组成：1. 外壳：外壳是整个流量计的外部保护结构，通常由不锈钢或铝合金制成。
2. 测量管道：测量管道是液体或气体通过的通道，通常由不锈钢或铝合金制成。
3. 转子：转子是测量液体或气体流量的核心部件，通常由磁性材料制成。
4. 传感器：传感器是用来检测转子旋转情况并将数据传输到显示器或控制系统中的设备。
5. 显示器：显示器用来显示当前液体或气体的流量信息。
三、承德lz系列金属转子流量计的工作原理1. 磁性材料承德lz系列金属转子流量计中的转子通常由磁性材料制成。
这种材料能够产生磁场，并且可以被外部磁场所影响。
2. 转子旋转当液体或气体通过测量管道时，它们将推动转子旋转。
由于转子是由磁性材料制成的，因此它们会产生磁场。
3. 传感器检测传感器用来检测转子旋转情况并将数据传输到显示器或控制系统中的设备。
当转子旋转时，它们会产生一个变化的磁场，这个变化的磁场可以被传感器检测到。
4. 数据处理传感器将检测到的数据传输到显示器或控制系统中进行处理。
这些数据可以用来计算液体或气体的流量。
5. 显示流量信息显示器用来显示当前液体或气体的流量信息。
根据计算出来的数据，显示器可以实时地显示当前流量信息。
四、总结承德lz系列金属转子流量计是一种广泛应用于各种工业领域的流量计，其工作原理是通过转子旋转来测量液体或气体的流量。
本文详细介绍了承德lz系列金属转子流量计的结构和工作原理，希望对读者有所帮助。

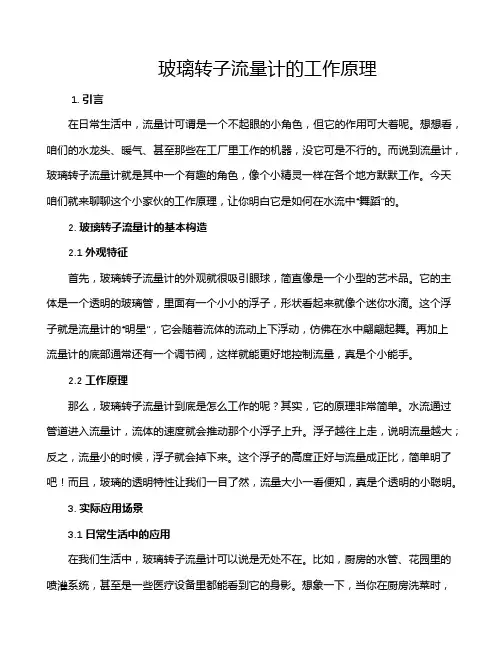

玻璃转子流量计的工作原理
玻璃转子流量计的工作原理1. 引言在日常生活中，流量计可谓是一个不起眼的小角色，但它的作用可大着呢。
想想看，咱们的水龙头、暖气、甚至那些在工厂里工作的机器，没它可是不行的。
而说到流量计，玻璃转子流量计就是其中一个有趣的角色，像个小精灵一样在各个地方默默工作。
今天咱们就来聊聊这个小家伙的工作原理，让你明白它是如何在水流中“舞蹈”的。
2. 玻璃转子流量计的基本构造2.1 外观特征首先，玻璃转子流量计的外观就很吸引眼球，简直像是一个小型的艺术品。
它的主体是一个透明的玻璃管，里面有一个小小的浮子，形状看起来就像个迷你水滴。
这个浮子就是流量计的“明星”，它会随着流体的流动上下浮动，仿佛在水中翩翩起舞。
再加上流量计的底部通常还有一个调节阀，这样就能更好地控制流量，真是个小能手。
2.2 工作原理那么，玻璃转子流量计到底是怎么工作的呢？其实，它的原理非常简单。
水流通过管道进入流量计，流体的速度就会推动那个小浮子上升。
浮子越往上走，说明流量越大；反之，流量小的时候，浮子就会掉下来。
这个浮子的高度正好与流量成正比，简单明了吧！而且，玻璃的透明特性让我们一目了然，流量大小一看便知，真是个透明的小聪明。
3. 实际应用场景3.1 日常生活中的应用在我们生活中，玻璃转子流量计可以说是无处不在。
比如，厨房的水管、花园里的喷灌系统，甚至是一些医疗设备里都能看到它的身影。
想象一下，当你在厨房洗菜时，流量计在旁边安静地“记录”着水的流动，仿佛在说：“嘿，小心点别浪费水哦！”这种隐形的帮助其实还真是让人倍感温暖。
3.2 工业领域的应用再往大了说，在工业生产中，玻璃转子流量计也发挥着重要的作用。
比如在化工厂、制药厂等地方，流量计可以帮助工程师监控原料的流入流出，确保生产过程的顺利进行。
想象一下，忙碌的工人们在机器轰鸣中，流量计却在静静地记录着数据，真是个无声的功臣。
4. 优缺点分析4.1 优点当然，玻璃转子流量计也有它的优点，首先就是它的直观性，透明的设计让人一目了然，根本不需要复杂的计算，轻松明了；其次，使用方便，几乎不需要什么特殊的工具和技术，只要简单安装就行。
玻璃转子流量计使用注意事项
玻璃转子流量计使用注意事项1.安装位置选择：玻璃转子流量计需要安装在流体介质流动的位置，因此在选择安装位置时需要考虑流体的流动速度、流动方向以及流量计读数的可读性等因素。
通常情况下，应选择直管段长度比较长的地方进行安装，以保证流量测量的准确性。
2.安装要求：在安装过程中，需注意避免安装在具有振动和冲击的场所，以免影响测量的准确性。
同时，还需要确保所选的安装位置具备足够的空间，以便进行维护和校准。
3.密封性能：玻璃转子流量计必须具备良好的密封性能，以确保测量的准确性。
在安装过程中，需要确保密封件与管道之间没有漏气、漏液的情况发生。
同时，还需要定期检查密封件的使用状态，如有损坏或老化应及时更换，以保证流量计的正常运行。
4.清洗和维护：定期清洗和维护玻璃转子流量计是保证其准确性和使用寿命的重要步骤。
清洗过程中，可以使用清洁剂和软毛刷等工具，将积聚在玻璃转子流量计内部的污垢清除干净。
此外，还需定期检查流量计的连接螺纹、玻璃管和转子等部件，如有发现损坏或异物堵塞的情况应及时处理。
5.校准和验证：为了确保测量的准确性，玻璃转子流量计需要进行周期性的校准和验证。
校准过程中，需要使用标准流量计器或者其他测量设备进行比对，校准结果应进行记录和保存。
验证过程中，可以通过与其他流量计进行比对来验证玻璃转子流量计的准确性。
如有发现测量结果与标准值有较大偏差的情况，应及时进行调整或维修。
6.防止结露和结垢：在使用过程中，玻璃转子流量计的管道内部会产生结露和结垢的现象，这会影响流量计的准确性。
为了预防结露和结垢，可以选择加热装置进行加热，提高介质温度，也可以使用防结露剂和清洁剂进行防护和清洗。
7.避免过压和过流：玻璃转子流量计在实际使用过程中需要注意避免过压和过流的情况，以免对流量计造成损坏或影响测量的准确性。
因此，在使用时应根据流量计的额定参数和使用要求选择合适的介质流量，避免超过流量计的额定范围。
总之，正确使用玻璃转子流量计，并定期进行清洗、维护、校准和验证，将能够确保其测量结果的准确性和长时间的稳定性。

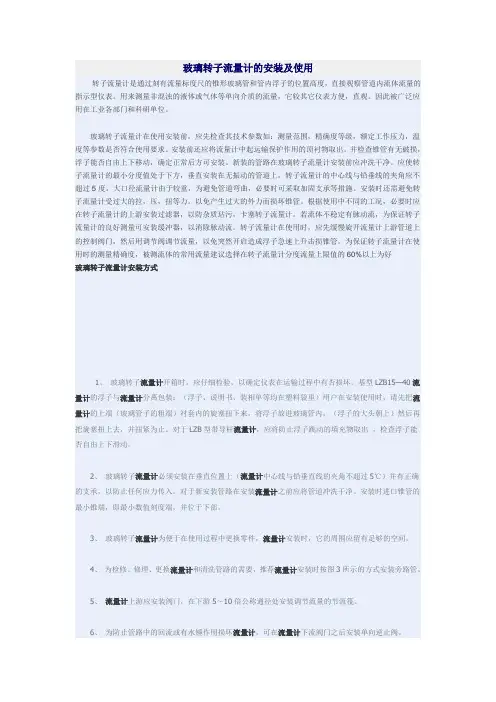

玻璃转子流量计的安装及使用
玻璃转子流量计的安装及使用转子流量计是通过刻有流量标度尺的锥形玻璃管和管内浮子的位置高度，直接观察管道内流体流量的指示型仪表。
用来测量非混浊的液体或气体等单向介质的流量，它较其它仪表方便，直观。
因此被广泛应用在工业各部门和科研单位。
玻璃转子流量计在使用安装前，应先检查其技术参数如：测量范围，精确度等级，额定工作压力，温度等参数是否符合使用要求。
安装前还应将流量计中起运输保护作用的顶衬物取出。
并检查锥管有无破损，浮子能否自由上下移动，确定正常后方可安装。
新装的管路在玻璃转子流量计安装前应冲洗干净。
应使转子流量计的最小分度值处于下方，垂直安装在无振动的管道上，转子流量计的中心线与铅垂线的夹角应不超过5度。
大口径流量计由于较重，为避免管道弯曲，必要时可采取加固支承等措施。
安装时还需避免转子流量计受过大的拉，压，扭等力。
以免产生过大的外力而损坏锥管。
根据使用中不同的工况，必要时应在转子流量计的上游安装过滤器，以防杂质玷污，卡塞转子流量计。
若流体不稳定有脉动流，为保证转子流量计的良好测量可安装缓冲器，以消除脉动流。
转子流量计在使用时，应先缓慢旋开流量计上游管道上的控制阀门，然后用调节阀调节流量，以免突然开启造成浮子急速上升击损锥管。
为保证转子流量计在使用时的测量精确度，被测流体的常用流量建议选择在转子流量计分度流量上限值的60%以上为好玻璃转子流量计安装方式1、玻璃转子流量计开箱时，应仔细检验，以确定仪表在运输过程中有否损坏。
基型LZB15—40流量计的浮子与流量计分离包装；（浮子、说明书、装相单等均在塑料袋里）用户在安装使用时，请先把流量计的上端（玻璃管子的粗端）衬套内的旋塞扭下来，将浮子放进玻璃管内，（浮子的大头朝上）然后再把旋塞扭上去，并扭紧为止。
对于LZB型带导杆流量计，应将防止浮子跳动的填充物取出，检查浮子能否自由上下滑动。
2、玻璃转子流量计必须安装在垂直位置上（流量计中心线与铅垂直线的夹角不超过5℃）并有正确的支承，以防止任何应力传入。

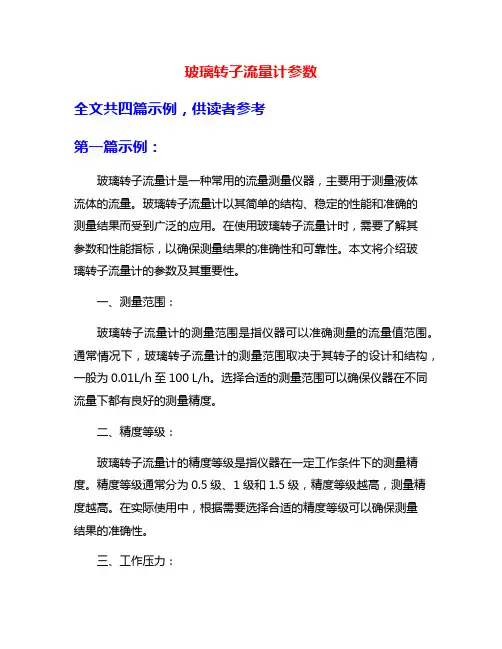

玻璃转子流量计参数
玻璃转子流量计参数全文共四篇示例，供读者参考第一篇示例：玻璃转子流量计是一种常用的流量测量仪器，主要用于测量液体流体的流量。
玻璃转子流量计以其简单的结构、稳定的性能和准确的测量结果而受到广泛的应用。
在使用玻璃转子流量计时，需要了解其参数和性能指标，以确保测量结果的准确性和可靠性。
本文将介绍玻璃转子流量计的参数及其重要性。
一、测量范围：玻璃转子流量计的测量范围是指仪器可以准确测量的流量值范围。
通常情况下，玻璃转子流量计的测量范围取决于其转子的设计和结构，一般为0.01L/h至100 L/h。
选择合适的测量范围可以确保仪器在不同流量下都有良好的测量精度。
二、精度等级：玻璃转子流量计的精度等级是指仪器在一定工作条件下的测量精度。
精度等级通常分为0.5级、1级和1.5级，精度等级越高，测量精度越高。
在实际使用中，根据需要选择合适的精度等级可以确保测量结果的准确性。
三、工作压力：玻璃转子流量计的工作压力是指仪器可以承受的最大工作压力。
通常情况下，玻璃转子流量计的工作压力为1.6MPa至4.0MPa，选择合适的工作压力可以确保仪器在高压下仍然具有稳定的性能。
五、流体介质：玻璃转子流量计适用于测量各种液体流体，包括清水、石油、化工原料等。
在选择玻璃转子流量计时，需要考虑流体介质的性质，如粘度、密度、腐蚀性等，以确保仪器能够准确测量不同性质的流体。
六、安装方式：玻璃转子流量计的安装方式包括法兰连接、螺纹连接和牵引式连接等。
选择合适的安装方式可以方便安装和维护仪器，并确保仪器的稳定性和可靠性。
玻璃转子流量计的参数对于其性能和测量精度具有重要影响，正确选择合适的参数可以确保仪器具有稳定的性能和准确的测量结果。
在实际使用中，需要根据具体的工作条件和需求选择合适的玻璃转子流量计参数，以确保仪器的正常工作和准确测量。
第二篇示例：玻璃转子流量计是一种常用的流量计，用于测量流体在管道中的流量。
它通过转子的转动来实现流量的测量，具有测量精度高、可靠性强、维护方便等优点，被广泛应用于化工、石油、电力、冶金、医药等行业中。
玻璃转子流量计工作原理
玻璃转子流量计工作原理一、引言玻璃转子流量计是一种广泛应用于工业领域的流量测量仪器，常用于测量液体或气体的流量。
它具有结构简单、精度高、可靠性好等优点，在化工、石化、制药等行业得到了广泛应用。
本文将详细介绍玻璃转子流量计的工作原理。
二、玻璃转子流量计的结构玻璃转子流量计由流量计主体和传感器两部分组成。
其中，流量计主体由进口法兰、出口法兰、上壳体、下壳体和转子组成；传感器由振动棒和电路板组成。
1. 流量计主体进口法兰和出口法兰是连接管道的接口，上下壳体是安装在进口法兰和出口法兰之间的外壳。
转子则是放置在上下壳体之间，旋转时可以测量介质的流速。
2. 传感器传感器由振动棒和电路板组成。
振动棒固定在上壳体中央，当介质通过时，会产生一个压力差，使得振动棒发生微小振动。
这种微小振动会被传感器中的电路板检测到，并转化为电信号输出。
三、玻璃转子流量计的工作原理1. 流量计主体的工作原理当介质通过进口法兰进入流量计主体时，会被转子拦截，从而使得转子开始旋转。
随着介质流速的变化，转子的旋转速度也会相应改变。
当介质通过出口法兰离开流量计主体时，流量计主体内部的压力也会发生变化。
2. 传感器的工作原理振动棒是传感器中最重要的部分。
当介质通过时，振动棒会受到介质流动产生的压力差影响而发生微小振动。
这种微小振动可以被传感器中的电路板检测到，并将其转化为电信号输出。
3. 流量计读数的工作原理由于介质通过流量计时，产生了压力差和振动信号，因此可以通过检测这些信号来确定介质流速和流量。
通常情况下，玻璃转子流量计读数分为机械式和电子式两种方式。
机械式读数是指直接观察玻璃管内液位高度，根据刻度盘上的刻度来读取流量值。
而电子式读数则是通过传感器检测到的电信号进行计算，最终输出数字化的流量值。
四、玻璃转子流量计的优缺点1. 优点（1）结构简单，易于安装和维护；（2）精度高，可靠性好；（3）适用范围广泛，可测量液体和气体的流量。
2. 缺点（1）对介质粘度和密度变化较为敏感；（2）存在一定的压力损失。
玻璃转子流量计使用说明
玻璃转子流量计使用说明关于玻璃转子流量计的使用说明，我们来聊聊这个有趣的家伙。
嘿，你知道吗？这个流量计看起来就像一根透明的玻璃管，里面有个小转子，特别像个小木桩在水里漂来漂去。
你一旦把它装上去，流体一流过，转子就开始转动，简直就像在跳舞一样。
你想知道水流的速度吗？这可不简单哦，流量计上面有个刻度，转子的高度直接显示了流量。
用起来还挺方便的。
先说说安装吧，先得找个地方安稳的固定好。
玻璃可不是钢铁，别给它来个剧烈震动。
温和点，小心点，慢慢来。
接下来把管道连接上，确保密封好，不然水一漏，麻烦就大了。
记得顺着流向装，别搞错方向。
对了，要是你用的是液体流量计，那可得注意流体的性质哦，别让泡沫把你搞糊涂了。
在使用的时候，看看转子是不是在平稳地转动，要是晃来晃去，那就说明流量不稳定，可能有问题。
这时候，得稍微停一下，检查一下管道，看看有没有异物阻碍流动，或者流量过大，直接导致转子失控。
流量计可得好好照看，毕竟它是你监测流量的好帮手。
有些小伙伴可能会问，玻璃转子流量计的优缺点到底是什么。
其实嘛，它的好处就是可视化，直接一眼就能看到流量变化。
反应快，用起来也简单。
但是，话说回来，玻璃易碎，咱们得小心翼翼地对待它，像对待一个小公主一样。
别让它摔了，那可是心疼得要命。
保养方面，定期清理也是必要的，流量计里的小玻璃管可不能沾上脏东西。
要是里面有杂质，流量测量就不准确了，简直就是白忙活。
可以用软布轻轻擦拭，别用什么刺激性的清洁剂，这可伤不起。
流量计可是你可靠的流量监测小助手，当然得好好维护。
不过，咱们在使用的过程中，最好还是得有个备选方案，万一流量计出故障怎么办？准备个备用的流量计，或者是其他测量工具，防止在关键时刻掉链子。
工作上总得有所准备嘛，对吧？就像考试前复习一样，不准备可就麻烦大了。
用玻璃转子流量计的时候，要留意周围环境。
别让高温或是强烈的阳光照射到它上面，玻璃受不了这种折磨的。
也别把它放在潮湿的地方，毕竟环境好，流量计才能更长久地陪伴你。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LZB系列玻璃转子流量计
LZB系列玻璃转子流量计是带有透明锥管、能直接观察介质流动状态的指示型仪表，用来测量清洁、非混浊液体、气体等单项介质的流量。
广泛应用于化工、石油、轻工、医药、化肥、环保、冶金等工业生产部门和科学实验单位，仪表具有结构简单、维修方便、价格便宜等优点，在国内外得到了普遍使用。
测量原理
流量计测量部分为一根垂直安装的
锥形玻璃管（透明管）及在内可以
上下移动的浮子所组成，锥管大端
向上，当流体自下而上流经玻璃管
时，在浮子上、下之间产生压差，
浮子在此压差作用下上升。
当使浮
子上升的力与浮子所受的重力，浮
力及粘性力三者的合力相等时，浮
子处于平衡位置，即此时为流体的
瞬时流量。
技术指标
量程比10:15:1
准确度 2.54
介质温度普通型4℃100℃防腐型4℃60℃
防腐材料接触介质部分采用F4或F46
分类与命名
安装尺寸
1、流出嘴
2、上基痤
3、上压帽
4、锥管
5、罩壳
6、支板
7、浮子
8、下压帽
9、下基座
10、流入嘴
11、针阀座及针阀
①LZB-2、3接嘴有宝塔型接嘴或M8X1外螺纹接嘴
②LZB-4、6、10采用宝塔型接嘴也可根据用户需求另行特殊加工
1、上基座
2、铭牌
3、罩壳
4、锥管
5、浮子
6、压盖
7、支板
8、O型密封圈
9、止档
10、衬套
测量范围。
