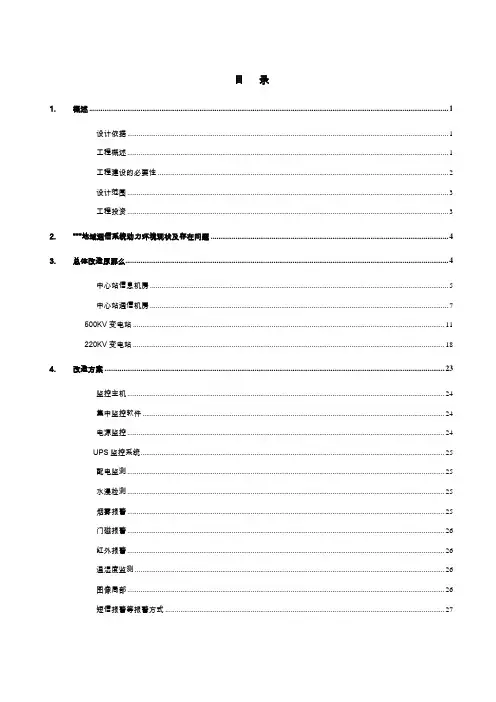

目录1.概述 (1)设计依据 (1)工程概述 (1)工程建设的必要性 (2)设计范围 (3)工程投资 (3)2.***地域通信系统动力环境现状及存在问题 (4)3.总体改造原那么 (4)中心站信息机房 (5)中心站通信机房 (7)500KV变电站 (11)220KV变电站 (18)4.改造方案 (23)监控主机 (24)集中监控软件 (24)电源监控 (24)UPS监控系统 (25)配电监测 (25)水浸检测 (25)烟雾报警 (25)门磁报警 (26)红外报警 (26)温湿度监测 (26)图像局部 (26)短信报警等报警方式 (27)软件调试 (27)系统拓扑图 (28)5.相关设备性能指标 (29)前端设备局部 (29)配套产物 (33)6.设备材料表 (41)1.概述1.1设计依据〔1〕******公司关于本工程设计的委托;〔2〕关于印发2021年***地域通信系统动力环境监控可行性研究陈述评审定见的通知;〔3〕国家电网公司信息机房设计及建设尺度;〔4〕***省电力公司***电力通信工程验收办理方法;〔5〕***省电力公司***电力信息通信动环监控配置尺度。
〔6〕中华人民共和国公共安然行业尺度〔GA/T 75-94〕〔7〕安然防范工程程序与要求〔GA/T75-94〕〔8〕计算机站场地安然要求〔GB 9361〕〔9〕电子计算机机房设计尺度〔GB 50174-93〕〔10〕计算机信息系统防雷保安器〔GA 173-1998〕〔11〕环境电磁波卫生尺度〔GB 9175-88〕〔12〕通信机房静电防护通那么〔YD/T754-95〕1.2工程概述随着信息技术的高速开展和普及,计算机系统及通信设备数量迅猛增加,已经成为各类企事业单元业务办理的核心平台;配置了网络设备、计算机效劳器及其它通讯设备的机房成为数据交换与存储的重要场合,需要出格的办法加以防护。
为包管计算机系统和通讯设备的安然、不变、可靠运行,就必需有一套切实可行的机房监控系统,使得机房办理人员能够实时了解到机房全面的情况,进行有效控制和办理,必要时可以实施无人值守的长途办理*****公司通信动力环境监控是2002年投入运行使用的,多年来该系统为*****公司各类通信设备、重点机房及主要220kV变电所通信设备的安然运行提供了可靠的保障。
电表数据采集器使用说明书

目录一、概述 (1)二、结构 (2)三、工作原理 (3)四、主要技术指标 (6)五、系统特点 (9)六、使用方法 (10)七、使用注意事项及常见故障维修 (19)八、装箱清单 (20)1.概述CGL044-1c电表数据采集器适用于大、中、小用户计量点电能量数据的自动采集和处理。
不仅可以接收测量表计的脉冲输出,也可直接接收电能表的串行编码输出,并可实现当地的数据处理以及向计费主站传递电能量信息等功能。
CGL044-1c 电表数据采集器采用液晶显示、轻触式按键,可实现当地查询和设置。
电表数据采集系统结构示意图,如图1所示。
图1电表数据采集系统结构示意图电表数据采集器结构CGL044-1c电表数据采集器是由多处理器组成的电能量处理终端,依据功能可将其划分为脉冲量采集和电能量前期处理模块、电能量后期处理及整机管理模块、通讯处理模块、电源模块。
所有模块均被固定于类似电表的箱体内,箱体可直接壁挂式安装于配电屏上。
箱体正面带有液晶显示器、按键、运行指示灯。
输入、输出接口位于箱体下部,便于接线,整个设计安全可靠,操作简单方便。
外观结构如图2所示。
外型尺寸:260×175×95 mm31.液晶显示器2.按键3.红外接口图2:CGL044-1c外型3.工作原理工作原理参见CGL044-1c原理框图(图3)。
CGL044-1c数据采集器的脉冲量采集和电能量前期处理模块可接受脉冲输入、485接口输入及开关量输入。
微处理器对采集到的电能量数据作前期处理,存储器采用非易失性的存储器件,可保证数据十年不丢失。
CGL044-1c电表数据采集器的电能量后期处理及整机管理模块提供了两路串行数据通讯接口,(1)一个为RS232C接口,用于与通讯处理模块通讯;(2)RS485口用于外接电子式电能表RS485总线和扩展脉冲采集的脉冲量采集和电能量前期处理模块,外接RS485总线设备最大32个。
CGL044-1c电表数据采集器的电能量后期处理及整机管理模块可依据脉冲量采集和电能量前期处理模块传送来的数据,形成二次数据,存储于SRAM中,存储器采用低功耗设计,掉电后数据保持,保证掉电后SRAM中的数据可保持10天不丢失。
中海达 Q 系列高精度 GIS数据采集器 说明书

目录第一章认识Q系列手持GIS数据采集器 (1)第二章如何取出和安装电池 (4)第三章如何取出和放入触摸笔 (5)第四章如何开机 (6)第五章如何获取数据到电脑 (7)第六章如何安装和取出MicroSD卡 (9)第七章如何安装SIM手机卡 (10)第八章如何充电和正确使用锂电池 (11)第九章如何进行GIS数据采集作业 (13)第一章 认识Q 系列手持GIS 数据采集器正面(图1.1)通讯接口背面(图1.2)F1:功能键F2:功能键Esc:取消针对当前窗口的操作Ent:回车确认键方向键:切换按钮的焦点●:开机电源键/背光控制键(注:长按开机/背光键2秒以上关机;短按小于1秒开关背光。
在无需背光支持的时候,请关闭背光节省电量,有利于延长手持机工作时间。
)第二章如何取出和安装电池1、取出电池:按照电池上三角箭头指示,轻抠塑料弹簧片,向上即可取出电池。
2、安装电池:先放入电池无塑料弹簧片的一端,另一端向下轻按,听见有卡住的声音就表示安装成功。
三角箭头塑料弹簧片取出电池(图2.1)安装电池(图2.2)第三章如何取出和放入触摸笔1、触摸笔位于手持机背面笔槽内,轻抠触摸笔笔帽,向上取出触摸笔。
2、放入触摸笔时,笔帽向外,轻按直至笔帽顶端与手持机表面持平。
注意:取出和放入时都不可用力过猛。
图3.1第四章如何开机1、按着“第五章如何获取数据到电脑1、安装Microsoft ActiveSync从附带的光盘(工具软件\连接程序\ActiveSync\)中,双击MSASYNC45.exe文件,按照指示完成安装。
安装后,在电脑的“开始菜单”“程序”中,找到Microsoft ActiveSync运行。
在菜单的“连接设置”中,设置“允许USB连接”,如图5.1所示。
2、硬件连接先打开Q系列手持GIS数据采集器,进入WinCE系统,无需打开应用程序。
使用数据线的串口连接手持机的串口,数据线的USB插头连接电脑的USB口。
东方电子电量自动采集系统用户手册之电量平台使用指南

益阳电厂电量自动计费系统电量平台使用指南烟台东方威思顿电气有限公司2013年3月30日目录1 概述 (5)2 系统管理使用说明 (6)2.1 功能 (6)2.2 功能界面 (6)2.3 权限管理 (6)2.3.1 如何设置用户权限 (7)2.3.2 如何添加角色,并为角色分配权限 (7)2.3.3 如何添加部门 (8)2.3.4 如何添加用户 (8)2.3.5 如何定义用户角色 (9)2.4 如何设置分级管理单位 (9)2.5 事件(日志)查看 (10)2.5.1 如何查看模块运行日志 (12)2.5.2 如何查看系统运行日志 (12)2.5.3 如何查看计算服务日志 (12)2.5.4 如何查看采集服务日志 (12)2.5.5 如何查看采集系统报警事项 (12)2.5.6 如何查看计量点数据检查事项 (13)2.5.7 如何查看考核对象数据检查事项 (13)2.5.8 如何查看计量变更日志 (13)2.5.9 如何查看计量点表码修正日志 (13)2.5.10 如何查看计量点电量修正日志 (13)2.6 数据库管理 (14)2.6.1 如何查看数据库空间使用状况 (14)2.6.2 如何备份系统参数 (15)2.6.3 如何备份电能数据 (15)2.6.4 如何恢复备份数据 (15)3 网络管理使用说明 (16)3.1 功能 (16)3.2 功能界面 (17)3.3 如何查看系统运行主机状况 (17)3.4 如何查看主机运行模块状况 (17)3.5 如何查看最近事项 (18)3.6 如何定制自动显示的事项 (18)3.7 如何实现进程守护 (19)3.8 如何查看采集装置最近状态 (20)3.9 如何查看通道最近状态 (20)4 采集参数维护使用说明 (21)4.1 功能 (21)4.2 功能界面 (21)4.3 基础参数维护 (21)4.3.1 系统定义 (22)4.3.2 如何维护采集工作站定义 (25)4.5 如何维护定时采集方案 (26)4.5.1 如何维护通道信息 (28)4.5.2 如何维护采集终端定义 (29)4.5.3 如何维护计量点信息 (31)4.5.4 如何维护GPS卫星钟定义 (32)4.6 如何通知采集服务参数修改 (33)4.7 如何快速定义计量点信息 (33)4.8 构建新系统采集参数的步骤 (33)4.9 新增采集终端(厂站)的步骤 (34)5 采集服务使用说明 (35)5.1 概述 (35)5.2 安装配置 (35)5.3 操作路径 (36)5.4 系统功能 (36)5.4.1 系统复位 (36)5.4.2 数据召唤 (36)5.4.3 暂停信道 (38)5.4.4 终端状态 (39)5.4.5 通道状态 (40)5.4.6 终端/信道报文 (41)5.4.7 数据浏览 (41)5.4.8 定时日志 (41)5.4.9 任务浏览 (42)5.4.10 采集日志 (43)5.5 日常维护注意事项及常见故障分析 (44)5.5.1 前置机程序运行不起来 (44)5.5.2 采集终端不产生定时任务 (45)5.5.3 组帧错误,不能下发召测报文 (45)5.5.4 采集到的数据跟电表的实际数据不一致 (46)5.5.5 通讯正常,但采集不到某时间段的数据 (46)6 考核参数维护使用说明 (47)6.1 功能 (47)6.2 功能界面 (47)6.3 基础参数设置维护 (47)6.3.1 如何维护电压等级定义 (48)6.3.2 如何维护功率类型定义 (48)6.3.3 如何维护费率类型定义 (49)6.3.4 如何定义结算方案 (49)6.4 如何定义计量点结算参数 (50)6.5 如何定义变电站参数 (50)6.6 如何定义联络线参数 (52)6.7 如何定义主变参数 (53)6.8 如何定义母线参数 (54)6.10 如何定义分压考核对象 (57)6.11 如何定义自定义考核对象 (58)6.12 计算关系维护说明 (58)6.13 如何通知计算服务参数修改 (60)7 计量业务使用说明 (61)7.1 功能 (61)7.2 功能界面 (61)7.3 计量参数维护 (61)7.3.1 如何定义PT变比 (62)7.3.2 如何定义CT变比 (62)7.3.3 如何定义电表参数 (63)7.4 计量装置变更业务 (63)7.4.1 如何查看计量变更记录 (65)7.4.2 如何进行新装计量点业务 (65)7.4.3 如何进行换表业务 (66)7.4.4 如何进行换CT业务 (67)7.4.5 如何进行换CT同时换表业务 (67)7.4.6 如何进行拆除计量点业务 (68)7.5 如何实现旁路事件录入和查看 (69)7.6 如何修正计量点表码 (70)7.7 如何修正计量点电量 (71)7.8 如何追加计量点电量 (72)8 计算服务使用说明 (74)8.1 概述 (74)8.2 配置文件 (74)8.3 系统安装步骤 (75)8.4 系统功能 (75)8.4.1 结算调度中心界面显示 (75)8.4.2 重新结算 (77)8.5 日常维护注意事项及常见故障分析 (77)8.5.1 结算调度中心程序运行不起来 (77)8.5.2 系统不产生某方案统计任务 (78)1概述电量平台软件实现电量的自动采集、计算,为数据应用提供服务,包括以下模块:1.系统服务子系统⏹系统管理⏹网络管理2.电量采集系统子系统⏹采集参数维护⏹采集服务3.考核计算子系统⏹考核参数维护⏹计量业务⏹计算服务2系统管理使用说明2.1 功能实现权限管理、事件(日志)查看和数据库管理功能。
电能量采集终端调试与维护讲义

电能量采集终端调试与维护讲义电能量采集终端调试与维护讲义本讲义分为两部分,第一部分为已装终端的调试与维护,第二部分为新装终端前的调试及注意事项。
需要交代采集终端在系统成功抄表的两极通道:上行通道为主站与采集终端的通讯。
它的通讯方式是通过GPRS 来实现的。
设置主要参数为:主站IP、主站APN。
下行通道为采集终端与电能表的通讯。
它是通过RS485数据传输来实现的。
设置主要参数为:讯规约、波特率、电能表地址。
一、已装终端的调试与维护(一)离线终端的解决方法首先检查现场是否停电,在不停电的情况下重新启动采集终端。
如果终端还不能上线,请检查以下项目并整改:1.查看天线采集终端必须加装位置天线,天线接头必须拧紧(天线有两种除浩宁达终端为插入式天线外,其余终端天线均为螺旋式天线),将天线置于表箱外,使其越高越好,保证天线周围无金属掩盖物并和高压线路保持安全距离。
2.查看主站IP地址与APN主站IP地址是采集系统主站服务器的地址编码。
APN是接入点名称,用来标识GPRS的业务种类。
是否正确设置主站IP地址和APN,直接影响终端是否与主站建立正确的通讯,所以查看主站IP地址和APN的设置,是判断是否上线的一项重要条件。
甘肃电力应用的正确主站IP地址为主用:172.18.0.50,备用:0.0.0.0.0,网关:0.0.0.0.0,代理:0.0.0.0.0,APN:gsdlcj.gs。
(主站IP及APN修改步骤见附录A.)3.参看SIM卡和终端IP地址SIM卡是客户识别模块,可供GSM网络进行鉴别客户身份。
采集终端中所运用的SIM卡,是由移动通讯商制作,已将终端IP 地址固化绑定在SIM卡中,也可解释为一个SIM卡只对应一个终端IP 地址。
那么也可由参看终端IP地址来判断SIM卡是否能正常通讯。
注意事项:检查卡是否插反,并保证与终端卡槽接触良好。
如果终端指示灯闪烁正常,终端IP地址(终端IP地址查询与判断上线方法见附录B.)也在192.168.XXX.XXX号段范围内时,说明终端已成功上线。
专变采集终端使用说明书

集系统通信协议》等标准对终端的要求。 在安装使用本终端前,请先仔细阅读本手册。
1 主要特点
1.1 高性能 32 位 CPU,大容量存储,高精度时钟, 高点阵大屏幕液晶的硬件平台,满足数据采集、 存储,高速运算,通讯,控制等要求。
概述 ..............................................................................2 主要特点 ......................................................................2 技术指标 ......................................................................3 安装与接线 ..................................................................5 安装 ..............................................................................5 端子接线说明 ..............................................................8 本地 RS232 端口 ......................................................10 红外接口 ....................................................................10 终端面板说明 ............................................................11 面板说明 ....................................................................11 指示灯说明 ................................................................12 液晶显示与键盘操作 ................................................13 运输和贮存 ................................................................15 售后服务 ....................................................................16
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
DQU_DC28(G)电池采集器技术说明书w w w . n j k e j i n . c n南京科进自动化有限公司一、概述 用于监测蓄电池组的每节电池的端电压。
以及机房温度、湿度、等机房环境量。
提供了28个遥测量(模拟量)。
二、外形图1.外形图1. 液晶显示屏2. 工作显示灯(VCC :电源灯;RXD :通信接收灯;TXD :通信发送灯;RUN :运行灯)3. 工作电源输入端4. 按键:“▲”上行键;“▼”下行键 ;“■”执行键5. 遥测输入端子6. 通信连接端子12345 6三、技术指标3.1监测量a)模拟量:28个模拟量(24个电池量,4个直流量);3.2指标:a)直流电压量:测量范围-5V +5V(2.5V直流条件下)精度 0.5%b)通信接口:电气接口(国际标准) RS485或RS232通信方式串行半双工速率300、600、1200、2400、4800、9600、19200bps数据格式N.8.1连接方式全分布式,总线接口规约DQU规约c)供电电源:电源电压-48 V (直流)d)环境条件:温度条件0-45℃湿度条件10-90%四、工作原理DQU—DC28(O)由大规模集成芯片组成,包括:状态量光隔接口,模拟电接口,中央处理器,串行通信接口,电源等几大部分组成,其组成框图见图2。
图2.DQU-DC28(G)数据采集器原理框图工作时中央处理器(CPU)不断循环采集各信号接口输入的信号,运算、存储。
当上级计算机发来命令,将采集存储的数据以串行方式全部送出,实时数据送到中心站显示。
DQU—DC28(G)串行接口可以有两种工作方式。
可被设定为RS-485接口。
如果实际需要RS-232接口时,可以通过更换跳线进行设置,使通信接口变为RS-232口。
4.1模拟量接口1) DQU-DC:隔离平衡直流模拟量(工作电源必须是隔离电源)模拟量直接采样处理,差模电源必须在0~15V之内。
图3(a)YC0-23电池采样图3(b)YC24-27直流采样注:YC24-27这四个遥测量可接直流采样但被测量的信号地禁止与外部地相接。
输入的信号线性范围不可大于5V。
可用本设备提供的12V电源,也可另供电源,但不得与机房地相接。
五、安装说明DQU-DC28(O)外部接口端子。
见图4。
图4 DQU-DC28(G)外部接口端子DQU-DC28(G)端子说明遥测0(YC0)~遥测23(YC23)为电池采样输入端,YC0的输入为电池的“0V”“2V”端开始连接,共可接上24节电池。
YC1的输入为电池的“2V”“4V”端,……,YC23的输入为电池的“46V”“48V”端。
YC0的输入为电池的“0V”端开始连接共可接上连续的24节电池。
当所测电池电压为小于“5V”时将电路板上的跳线器“T7”置在空。
见图6电池采集器电路板如图5所示。
在连接电池前,需配置电路板上的跳帽。
图中红色箭头所指的是档位选择,分为12V与2V档,紫色箭头所指的是通讯方式选择,分为232与485,蓝色箭头所指的是YC26,YC27与+12V,-12V切换。
图5电池采集器电路板当接24节2V电压组成的48V供电组时从Yc0开始图6所示的为电池档位选择,跳帽插在2V上时,测量的范围为0-5V,测量精度为1mV。
跳帽插在12V上时,测量的范围为0-16V,测量精度为10mV。
图6电池测量档位选择跳帽图7所示的为通讯方式选择跳帽,跳帽的选择如表1所示。
T2 T1485 1,2 1,2 232 2,3 2,3表1图7通讯方式选择跳帽04V 6V 8V 0V 2V 1416101218242620222834363032384446404248123YC IN(-V)4567891011121314151617181920212223---------------------------------------------------------------------------------------------------------------------------------------------------------------------- -- -- ---- -- -- ---- -- -- ---- -- -- ---- -- -- ---- -- -- --图8 输入电压小于5V 时的接线设置当接4节12V 电压组成的48V 供电组时从Yc0开始。
图9 输入电压12V 时的接线如果所测电池电压大于“14V ”时则需要加电阻进行降压后进行采样处理。
见图10图10 降压电路对于不同的直流输入电压可通过计算使R3两端的输出电压小于12V 来实现降压采样。
每路如此加降压电路进行。
机箱后背板直流输入的端子:见图10图11 其他采样信号引入注:Yc24,Yc25可用设备提供的“+12V ”(YC26) “-12V ”(YC27) “0V ”供电, 但“0V ”信号接与本设备不得与“外部地”相连。
图12 YC26,YC27选择图12所示的为YC26,YC27与+12V,-12V 选择跳帽,可以通过插入跳帽选择在YC26,YC27端口位置是进行直流量采集或是输出+12V 、-12V 电压。
通信接口RS-485接口: 5V 表示接通信隔离电源的+5V 端,或485总线的+5V 端, A 表示485总线的A 线, B 表示485总线的B 线,0V 表示通信隔离电源的0V 端,或485总线的0V 端。
当通信端口选择为RS232接口时:TX 表示RS232的发送端 RX 表示RS232的接收端 0V 表示RS232的地机箱后背板通信的端子:图14RS232/4850 Tx Rx 5A VV B通信接口方式在板上选择。
图14 通信端子-48V 、GND 端子: 这两个端子接工作电源,-48V 接电源的负极,GND 接电源的正极。
六、使用说明6.1 电池采集器的加电检查当电池采集器接上-48V 工作电源后,开启开关,电源接通后,电池采集器面板上的VCC 灯应亮,表示采集器工作电源正常。
RUN 灯应闪亮,表示电池采集器的内部程序运行正常。
若RUN 灯常亮或常灭,则表示采集器有问题。
6.2 电池采集器的参数表以及参数表的设置:T2 T3 RS485 1-2 1-2 RS232 2-32-3电池采集器出厂时的地址参数设为0号,采集器的遥测遥信数量参数设为71H,通信波特率设为19200Bd(FDH)。
当现场的实际需要与该参数不符合时,就要重新设置采集器的参数表,请按以下步骤进行。
1)采集器与计算机的通信口的连接:若采集器为RS-232口时,只要将采集器通信口的A线与计算机COM口的(一般DB9芯插头)3头相连,采集器通信口的B线与计算机COM口的2头相连,采集器通信口的0V与计算机COM口的5头相连即可。
若采集器为RS-485口时,按图15接好连线,并开启电源。
若相连接的RS485不需提供电源则“5V”线可以不接。
图15 RS485连接启动9346设置软件图16 9346软件进入界面点击“打开串口”,“读参数”按钮,显示的信息读参数成功,则正确,具体方法如下:出厂缺省波特率为19200.使用9346测试软件,读出参数表图17 9346测试软件读出参数图表格最上端的地址、参数栏的内容表示计算机发送命令行中的参数值。
波特率栏的内容表示电池采集器运行时的通信波特率。
FD = 19200 Bd、FA = 9600 Bd、F4=4800 Bd、E8 = 2400 Bd、D0 = 1200 Bd、A0 = 600 Bd、40 = 300 Bd。
地址栏的内容表示电池采集器运行时的地址号,其范围为0~255(十进制),写入地址栏的内容应为十六进制数。
参数栏的内容表示电池采集器运行时参数值。
该栏中的高半字节的数值乘以4 表示遥测量的总数,该栏中的低半字节的数值乘以8 表示遥信量的总数。
共有两种方式,参数为71 ,遥测量的总数= 7*4 =28,摇信量的总数=1*8=8(这里没有用到),若填错数字,讲会显示写入失败,并重置为71。
第四行第三列的内容表示该电池采集器的测量档位。
填入02表示为2V档,测量单位为1mV,对应为YC0~ YC23。
填入0C表示为12V档,测量单位为10mV,对应为YC0~ YC23。
日期1、序号1、日期2、序号2、栏表示电池采集器的生产编号。
日期2、序号2时写死在CPU内的,无法改变。
日期1、序号1内容是可以改变。
要使电池采集器按运行参数表中的参数运行,则必须将日期1、序号1内容改为与日期2、序号2、的内容相一致。
对与电池采集器来说,只能改地址、波特率、遥控字、日期1、序号1的内容,其它栏的内容应保持不变。
(首先用BACKSPACE 键消去参数表内原有的数字,才能写入新的数据。
)当根据要求,改完参数后,只要执行一次写操作,完成了改参数的操作。
完成了改参数的操作后,因断开一次采集器的工作电源,然后再开启采集器电源,执行一次读操作,检查被读出的参数表的内容是否为修改过后的参数表的内容,若相同,则修改参数操作成功。
七、维护说明7.1故障判别DQU运行正常不正常由RXD灯、TXD灯的闪动判别:RXD灯长时间不闪,出现以下几种情况:※转发器没接上(转发器是一个通称,转发器可以为SA-B,PTU-SA,或通信转发器)※总线中断※某台DQU RS485接口损坏总线钳位※转发器RS485接口损坏总线钳位※总线上的A对地电压,B对地电压正常在2~3V左右,若低于1V或高于 4V 表明总线共模不正常。
Va-Vb差值超过1V总线差模不正常※转发器没接上※RXD灯本身损坏·RXD灯正常TXD灯长时间不闪,出现以下几种情况※DQU RS485接口发信部分损坏※TXD灯本身损坏·电池采集中的平衡调整。
在本电路中当电池采集的值隔位有差异时可调节:电位器W1:使相邻的电压采集一致。
电位器W2:调整个电路的公共放大值的。
八、电池巡检仪软件配置电池巡检仪带有液晶面板,可以显示遥测信息,本机信息以及对参数进行修改,所有的操作都是通过面板上的按键进行的。
电池巡检仪接上-48V电源后,开始运作,VCC灯常亮,RUN灯间断闪烁,开机画面如图18所示。
图18开机画面在出现开机画面约5秒钟后,出现图19所示的遥测画面。
图19遥测画面在遥测画面中,可以通过上行或者下行按键进行翻页操作。
当在遥测画面按下执行按键后,会出现图20菜单。
图20主菜单在菜单画面下,可以通过上行或者下行按键进行选择,选好后,按下执行按键,则会进入对应的下一级菜单或画面。
在本机信息处按下执行,会进入图21所示的画面。
图21本机信息显示在本机信息菜单下可以观察电池巡检仪的波特率,地址以及测量档位。
