砂浆锚杆注浆工艺说明
砂浆锚杆施工.
德修身、技立业
任务目标：
掌握砂浆锚杆的施工过程
德修身、技立业
工地现场常用的锚杆是粘结式锚杆，也就是 我们常说的砂浆锚杆 。
1 概述
德修身、技立业
2. 锚杆施工过程
德修身、技立业
施工过程 布孔 钻孔 注浆
插锚杆
安装垫板
德修身、技立业
布孔
德修身、技立业
钻孔
德修身、技立业
注浆
德修身、技立业
注浆
问题 2、液面位置
1、注浆管操作
1.注浆的同时，将注浆管 缓缓拔出；
2.待注浆管口距钻孔口20 ～30cm时，停止注浆。
德修身、技立业
2 L 3
20～30cm
L
德修身、技立业
插入锚杆
1.锚杆使用前要除锈；
2.外露长度和初期支护的 厚度相等。
10cm
德修身、技立业
L
锚固
德修身、技立业ຫໍສະໝຸດ 德修身、技立业
砂浆锚杆
技术（安全）交底记录施工单位：中铁十四局集团有限公司合同号：LWTJ-01监理单位：湖北省公路工程咨询监理中心编号： ZK-020-□□□□□□□-□□□单位工程狮子山隧道分项工程锚杆施工施工内容砂浆锚杆施工及注浆交底依据：新建湖北省利万高速公路（K0+030～K25+295）两阶段设计图纸、《公路隧道施工技术规范》（JTG F60-2009）、《公路隧道设计规范》（JTG D70-2004）交底内容：一、施工参数及方法：本隧道YK1+875～YK1+925 为Z4型复合式衬砌采用砂浆锚杆，间距为100cm×100cm，锚杆长度为300cm。
（如下图所示）1、锚杆施工前的准备⑴检查锚杆类型，规格，质量及其性能是否与设计相符。
锚杆杆体采用HRB335材质的Φ22螺纹钢制作，锚杆外露端应加工120～150mm的标准螺纹，并采用配套标准螺母，垫板采用150×150×10mm 的HPB235钢板。
⑵根据锚杆类型，规格及围岩情况准备钻孔机具。
2、锚杆钻孔石质围岩宜采用风动凿岩机成孔，土质围岩宜采用ZM-12T型煤电钻钻成孔。
煤电钻施工既可解交底人签字:日期：年月日被交底人签字:日期：年月日技术（安全）交底记录施工单位：中铁十四局集团有限公司合同号：LWTJ-01监理单位：湖北省公路工程咨询监理中心编号： ZK-020-□□□□□□□-□□□单位工程狮子山隧道分项工程锚杆施工施工内容砂浆锚杆施工及注浆交底依据：新建湖北省利万高速公路（K0+030～K25+295）两阶段设计图纸、《公路隧道施工技术规范》（JTG F60-2009）、《公路隧道设计规范》（JTG D70-2004）交底内容：决土质隧道遇水软化围岩的问题，又可解决在土质隧道施工中采用常规的冲击钻不易排碴、成孔困难的难题，可以提高在土质隧道的成孔速度和安全性。
锚杆钻孔利用开挖台阶搭设简易台架施钻，按照设计间距布孔；钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大15㎜～18mm，深度误差不得大于±50mm；成孔后采用高压风清孔。
砂浆锚杆注浆工艺说明
砂浆锚杆注浆施工工艺一、编制目的明确砂浆锚杆施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范砂浆锚杆注浆的施工。
二、适用范围适用于广昆铁路三标所有隧道的砂浆锚杆的施工。
四、施工工艺及方法（一）、砂浆锚杆施工工艺框图图1 砂浆锚杆施工工艺框图（二）施工方法本标段隧道边墙位置采用全长粘接性砂浆锚杆。
其砂浆锚杆施工工艺为：钻孔：锚杆钻孔前应根据设计要求定出孔位、作出标记，孔距允许误差为±150mm。
施工时采用锚杆台车或风枪钻孔。
孔深偏差不大于50mm，采用“先注浆后安装锚杆”的程序施工，钻头直径应大于锚杆直径15mm。
系统锚杆在围岩开挖和初喷混凝土后打设，钻孔时确保孔口岩面整平，使岩面与钻孔方向垂直，局部随机锚杆的孔轴方向应与可能滑动面的倾向方向相反，其与滑动面的交角应大于70°，间距根据不同的围岩类别为0.8～1.5m，梅花形布置。
锚杆锚固：锚杆埋设前，对锚孔进行检查，孔位、孔深、沿直度、孔径、方向必须合格。
同时应用高压风、水清孔，使孔干净无积水残碴。
此外要检查锚杆钢材、直径、长度应符合设计要求，锚杆端头应加工螺纹长度不小于10cm。
锚杆埋设采取先注浆后插杆施工，砂浆强度≥20MPa，配比试验选定，用羊角气泵胶管从孔底倒插式注浆，浆满后快速插入锚杆到埋设长度，然后用半干硬砂浆封实孔口，用楔子固定锚杆，并安设垫板，上好螺帽。
锚杆埋设后24h以内不许碰撞，不许悬挂重物，锚杆砂浆参膨胀及早强剂，以提高其早期强度，埋设24h后，拧紧螺母，使垫板紧贴岩石。
五、质量验收标准主控项目1、锚杆所使用的钢筋原材料进场检验必须符合《铁路隧道工程施工质量验收标准》（TB10417-2003）的规定。
2、半成品、成品锚杆的类型、规格、性能等应符合设计要求和国家现行有关技术标准的规定。
检查数量：按进场的每批次随机抽样3%进行检验。
检验方法：检查产品合格证、出厂检验报告并进行试验。
3、锚杆安装的数量应符合设计要求。
砂浆锚杆施工方案
砂浆锚杆施工方案一、施工工艺流程二、施工方法及操作要点1、原材料备制（1）锚杆材料：锚杆材料宜采用直径Ф22mm 钢筋，按设计要求规定的材质、规格备料，并进行调直、除锈、除油，以保证砂浆锚杆的施工质量和施工的顺利进行。
半成品、成品锚杆根据进场的批次，每批次随机抽样3%进行检验。
（2）水泥：普通水泥砂浆选用普通硅酸盐水泥，在自稳时间短的围岩条件下，宜用早强水泥砂浆锚杆。
同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，散装水泥每500t 为一批，袋装水泥每200t 为一批，当不足上述数量时，也按一批计。
每批抽样不少于一次。
（3）砂：宜采用清洁、坚硬的机制砂，料径不宜大于2.5mm ，使用前过筛。
（4）配合比：普通水泥砂浆的配合比：水泥：砂宜为1：1～1：2（重量比），水灰比宜为0.38～0.45。
（5）砂浆备制：砂浆应拌合均匀，随拌随用。
一次拌合的砂浆应在初凝前用完，并严防石块杂物混入，主要为了保证砂浆本身的质注入浆液 布孔 钻孔 冲洗孔眼 切断钢筋 除锈 制作锚杆 插封锚杆 安装垫板量及砂浆与锚杆体、砂浆与孔壁的粘结强度，也就是为了保证锚杆的锚固力和锚固效果。
2、锚杆孔的施工（1）孔位布置：孔位应对应每道钢格栅，呈梅花型布置，偏差不得大于15cm。
（2）锚杆孔径：砂浆锚杆的孔径应大于锚杆体直径15mm。
（3）钻孔方向：锚杆孔应保持与隧道衬砌法线方向倾斜角度为15°。
（4）钻孔深度：砂浆锚杆长度3.5m，孔深误差不应大于±50mm。
（5）锚杆孔应保持直线。
（6）灌浆前清孔：钻孔内若残存有积水、岩粉、碎屑或其它杂物，会影响灌浆质量和防碍锚杆体插入，也影响锚杆效果。
因此，锚杆安装前，必须采用人工或高压风、水清除孔内积水和岩粉、碎屑等杂物。
3、锚杆安装（1）砂浆：砂浆锚杆孔内的砂浆采用灌浆管和注浆管进行注浆。
注浆开始中途停止超过30min时，应用水润滑灌浆罐及其管路。
注浆孔口压力不得大于0.4MPa，注浆时应堵塞孔口。
砂浆锚杆注浆施工工艺流程

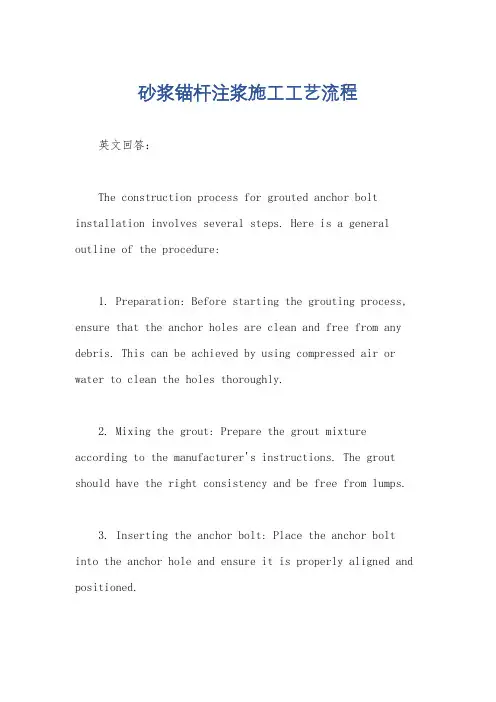

砂浆锚杆注浆施工工艺流程英文回答：The construction process for grouted anchor bolt installation involves several steps. Here is a general outline of the procedure:1. Preparation: Before starting the grouting process, ensure that the anchor holes are clean and free from any debris. This can be achieved by using compressed air or water to clean the holes thoroughly.2. Mixing the grout: Prepare the grout mixture according to the manufacturer's instructions. The grout should have the right consistency and be free from lumps.3. Inserting the anchor bolt: Place the anchor bolt into the anchor hole and ensure it is properly aligned and positioned.4. Injecting the grout: Using a grout pump or a manual grouting tool, inject the grout into the anchor hole. Start from the bottom and gradually fill the hole while slowly withdrawing the pump or grouting tool.5. Venting air: During the grouting process, it is important to vent any trapped air to ensure proper grout flow and bonding. This can be done by using vent tubes or vent caps.6. Curing: Allow the grout to cure for the recommended time as specified by the manufacturer. This is crucial for achieving the desired strength and durability.7. Testing: After the grout has cured, perform load tests to ensure the anchor bolts are securely installed and can withstand the intended loads.8. Finishing: Once the grout has fully cured and the anchor bolts have passed the load tests, any excess grout can be trimmed or removed to achieve a neat and clean appearance.中文回答：砂浆锚杆注浆施工的工艺流程包括以下几个步骤：1. 准备工作，在开始注浆过程之前，确保锚孔清洁并没有任何杂物。
锚杆注浆工艺流程

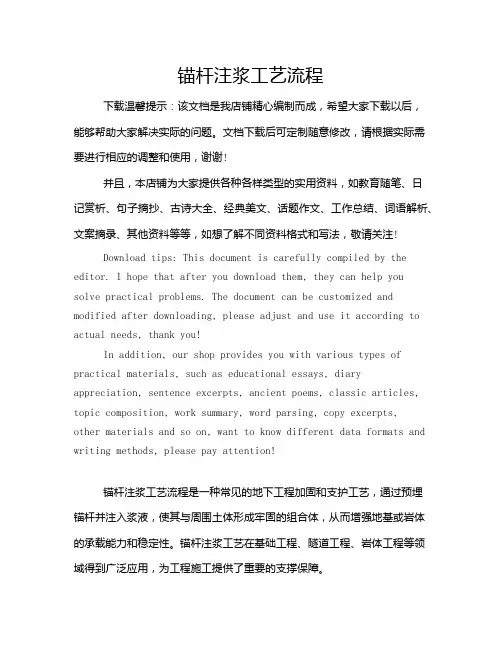

锚杆注浆工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!锚杆注浆工艺流程是一种常见的地下工程加固和支护工艺，通过预埋锚杆并注入浆液，使其与周围土体形成牢固的组合体，从而增强地基或岩体的承载能力和稳定性。
砂浆锚杆施工工艺及方法(运用参照)
砂浆锚杆施工工艺及方法砂浆锚杆采用风动凿岩机成孔，先注后插工艺安装锚杆，测斜仪控制锚杆孔道倾角，注浆采用专用注浆泵施工。
施工中严格按照如下顺序进行：清理开挖面、设置锚杆孔、清孔、注浆、放入锚杆、安装端头垫板。
砂浆锚杆施工工艺流程见图。
砂浆锚杆施工工艺流程图①施工准备根据设计要求，锚杆杆体、锚垫板在现场加工，并进行相关试验，确保锚杆质量。
砂浆锚杆采用双管排气法注浆作业，浆液采用水泥砂浆，施工准备阶段主要完成有关水泥、砂料的相关试验和水质化验，进行浆液配合比试验。
②钻孔测量放样，按设计要求准确放出锚杆孔位，采用风动钻岩机钻孔。
系统锚杆实际放样时允许偏差±5cm 。
③清孔 插入锚杆、加垫板拧扣锚杆抗拔力检查验收 砂浆饱满度检查搅拌砂浆注浆安装锚杆及排气管锚杆成孔检查清孔钻孔角度定位钻锚杆孔锚杆孔位放样钻孔设备就位注浆设备就位施工准备锚杆制作准备注浆材料利用高压风清孔，严禁采用高压水洗孔，避免人为塌孔。
清孔完成后进行孔道检查，检查开孔孔径、孔深、孔道倾斜度。
④注浆采用单管注浆工艺，直接将注浆管插入锚杆孔底，开始注浆后反复将注浆管向孔底送，使砂浆将孔内多余的水挤压出孔外，随后边注浆边拔出注浆管，准备插杆。
砂浆配合比设计：注浆采用水泥砂浆，灰砂比为1:1～1:2，水灰比为0.38～0.45。
水泥砂浆的强度等级不低于M20，砂浆配合比通过现场原位试验确定，坚持随拌随用的原则，对超过初凝时间的砂浆做报废处理。
砂浆的干缩率必须在允许的范围内。
⑤插杆注浆后应及时放置锚杆，锚杆放入后视实际需要补注浆。
锚杆孔注满浆后，将锚杆钢筋插入锚杆孔内，同时用水泥袋纸或塑料布封住孔口，当感到锚杆撞击孔底时，孔口要求填满砂浆，插好锚杆后用孔口用块石或木楔临时居中固定，杆体外露部分避免敲击碰撞。
锚杆安装后，不得随意敲击，3d(天)内不得悬挂重物。
⑥安装垫板锚杆孔内砂浆达到设计强度80%以上时，方可进行垫板安装外部操作。
安装垫板时，确保垫板与锚杆轴线垂直，各种不正确的安装方法都会对锚杆的锚固性能产生不利影响。
中空砂浆锚杆施工工艺
中空砂浆锚杆施工工艺
中空砂浆锚杆是一种将锚杆和注浆管组合在一起的锚固装置，其施工工艺一般包括以下几个步骤：
1. 准备工作：确定锚杆的位置和数量，并进行钻孔。
根据设计要求，选择合适的钻机和钻头，按照预定的孔径和深度进行钻孔。
2. 锚杆安装：将中空砂浆锚杆插入钻好的孔中，确保锚杆的末端与孔底紧密接触。
在插入锚杆的过程中，可以使用专门的安装工具来保证锚杆的垂直度和深度。
3. 注浆：使用注浆泵将砂浆注入锚杆内部的注浆管中。
通过注浆管，砂浆可以填满锚杆周围的空隙，形成坚固的锚固结构体。
在注浆过程中，要控制好注浆压力和注浆量，确保砂浆均匀填充。
4. 锚杆固定：待砂浆凝固后，中空砂浆锚杆就能够提供强大的锚固力。
根据需要，可以对锚杆进行张拉力测试，以确保其满足设计要求。
5. 施工质量检查：对中空砂浆锚杆的施工质量进行检查，包括锚杆的位置、深度、注浆量等。
如发现问题，及时进行整改。
需要注意的是，中空砂浆锚杆的施工工艺可能会因地质条件、工程要求等因素而有所不同。
在具体施工过程中，应根据实际情况进行调整和优化。
同时，施工人员应具备相关的专业知识和技能，确保施工质量和安全。
