塔吊顶升方案
塔吊顶升施工方案
塔吊顶升施工方案1. 引言在建筑施工中，塔吊起到了至关重要的作用。
然而，在特定情况下，塔吊在施工过程中需要进行顶升操作。
顶升操作是指将塔吊整体升高一定高度，以适应施工工地的需求。
本文将介绍塔吊顶升施工方案，包括施工前的准备工作、顶升过程中的注意事项以及施工后的收尾工作。
2. 施工前的准备工作在进行塔吊顶升之前，需要进行以下准备工作：2.1 确定顶升高度首先需要确定需要顶升的高度。
根据工地的具体情况和施工需求，确定所需的顶升高度，并确保塔吊具备足够的高度进行顶升操作。
2.2 检查塔吊结构和基础在进行顶升操作之前，需要仔细检查塔吊的结构和基础情况。
确保塔吊结构稳固，各部件完好无损，能够承受顶升过程中的力量。
同时，检查塔吊基础是否牢固，能够支撑顶升后的塔吊。
2.3 确保周围安全顶升操作会对周围环境造成一定的影响，因此需要确保施工现场周围的安全。
清理施工区域的杂物和障碍物，设立警示标志，确保人员和设备的安全。
3. 顶升过程中的注意事项在进行塔吊顶升的过程中，需要注意以下事项：3.1 塔吊整体升高塔吊顶升是将整个塔吊升高一定高度，需要确保顶升过程平稳和均匀。
在顶升过程中，需要控制好升降速度，避免过快或过慢造成不稳定或损坏。
3.2 紧固连接件顶升后，需要对塔吊的连接件进行紧固，确保连接件的稳固性。
检查连接件是否松动或有裂纹，及时进行修复或更换。
3.3 配齐悬挂设备顶升后，需要重新配齐塔吊的悬挂设备，确保设备的安全和稳定。
检查悬挂设备的磨损情况，及时更换磨损严重的部件。
3.4 测试塔吊功能顶升完成后，需要对塔吊功能进行测试，确保各项功能正常。
包括吊装能力测试、回转能力测试、升降能力测试等，确保塔吊在顶升后的工作状态良好。
4. 施工后的收尾工作完成塔吊顶升后，需要进行以下收尾工作：4.1 清理施工区域清理施工区域的杂物和残留物，保持施工现场的整洁。
确保安全通道的畅通，方便人员和设备进出。
4.2 编制相关文件根据顶升施工过程中的记录，编制相关文件，包括顶升方案、顶升报告和维护记录等。
塔吊顶升方案
塔吊附着顶升方案一、附着当塔机的工作高度超过其独立高度时必须对塔身进行附着。
附着装置由两个半框架组成，两个半框架由8套M22螺栓、螺母、垫圈（螺栓预紧力矩为Nm）紧固成附着框架，附着框架四顶点处有三根附着撑杆与之铰接，三根附着撑杆的端部有连接耳座与建筑物附着处连接基座铰接，三根撑杆应尽量保持在同一水平内，注意：1、附着点的载荷值随着塔机和建筑物的相对位置、附着撑杆布置形式与尺寸产生变化时，根据现场的尺寸进行调整。
2、附着点的材料按照厂家提供的标准。
二、顶升1、塔机配平前，必须先吊一节标准节放在引进平台的引进小车上，再将载重小车运行到配平参考位置（顶升时还必须根据实际情况的需要进行调整），然后松开下支座四个支脚与塔身节的连接销；2、将液压顶升系统操纵杆推至“顶升方向”，稍稍顶起塔机使下支座支脚刚刚脱离塔身主弦杆的位置；3、观察爬升架上的四个滚轮基本上与塔身标准节不接触，同时下支座主弦杆平面与塔身主弦杆平面之间的间隙相同，即为理想位置，以检查塔机是否平衡，若不平衡，则调整载重小车的配平位置，直至平衡，使得塔机上部重心落在顶升油缸梁的位置上。
4、记录载重小车的配平位置，以便拆卸时用，但要注意，这个标志位置随起重臂长度不同而改变。
5、操纵液压系统使套架下降，连接好下支座和塔身标准节间的连接销。
见参考图：顶升加节的一般原则：1、顶升前塔机旋转部分必须进行配平。
2、塔机最高处风速大于12m/s时，不得进行顶升作业。
3、严禁在顶升系统正在顶起或已顶起时进行吊重（上升或下降）。
4、严禁在顶升系统正在顶起或已顶起时进行小车移动。
5、顶升过程中必须保证起重臂与引入标准节方向一致，并利用回转机构制动器将起重臂制动住，载重小车必须停在顶升配平位置。
6、下支座与塔身连接的每一个角上必须至少用一个连接销连接好后，方能进行下一个塔身节的加节工作，否则，绝对禁止进行吊重工作。
7、所加标准节上的踏步，必须与已有标准节对正。
8、在下支座与塔身没有用连接销连接好之前，严禁回转、变幅和吊装作业。

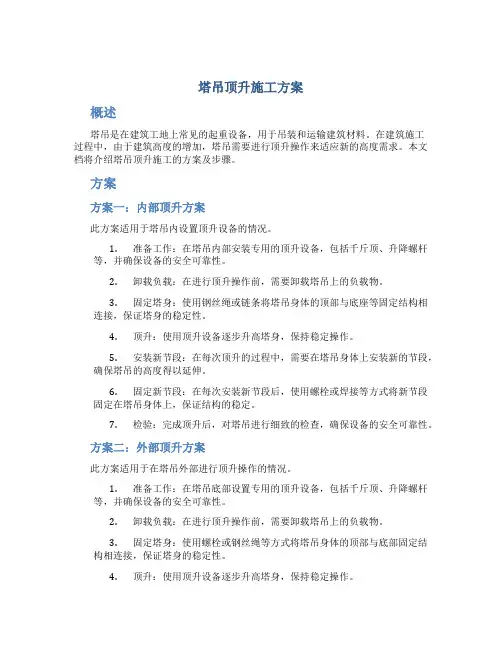

塔吊顶升施工方案
塔吊顶升施工方案概述塔吊是在建筑工地上常见的起重设备，用于吊装和运输建筑材料。
在建筑施工过程中，由于建筑高度的增加，塔吊需要进行顶升操作来适应新的高度需求。
本文档将介绍塔吊顶升施工的方案及步骤。
方案方案一：内部顶升方案此方案适用于塔吊内设置顶升设备的情况。
1.准备工作：在塔吊内部安装专用的顶升设备，包括千斤顶、升降螺杆等，并确保设备的安全可靠性。
2.卸载负载：在进行顶升操作前，需要卸载塔吊上的负载物。
3.固定塔身：使用钢丝绳或链条将塔吊身体的顶部与底座等固定结构相连接，保证塔身的稳定性。
4.顶升：使用顶升设备逐步升高塔身，保持稳定操作。
5.安装新节段：在每次顶升的过程中，需要在塔吊身体上安装新的节段，确保塔吊的高度得以延伸。
6.固定新节段：在每次安装新节段后，使用螺栓或焊接等方式将新节段固定在塔吊身体上，保证结构的稳定。
7.检验：完成顶升后，对塔吊进行细致的检查，确保设备的安全可靠性。
方案二：外部顶升方案此方案适用于在塔吊外部进行顶升操作的情况。
1.准备工作：在塔吊底部设置专用的顶升设备，包括千斤顶、升降螺杆等，并确保设备的安全可靠性。
2.卸载负载：在进行顶升操作前，需要卸载塔吊上的负载物。
3.固定塔身：使用螺栓或钢丝绳等方式将塔吊身体的顶部与底部固定结构相连接，保证塔身的稳定性。
4.顶升：使用顶升设备逐步升高塔身，保持稳定操作。
5.安装新节段：在每次顶升的过程中，需要在塔吊身体上安装新的节段，确保塔吊的高度得以延伸。
6.固定新节段：在每次安装新节段后，使用螺栓或焊接等方式将新节段固定在塔吊身体上，保证结构的稳定。
7.检验：完成顶升后，对塔吊进行细致的检查，确保设备的安全可靠性。
8.拆除顶升设备：在完成顶升操作后，将顶升设备拆除，为塔吊正常使用做准备。
步骤步骤一：确定方案根据实际情况选择适合的顶升方案，包括内部顶升方案和外部顶升方案。
步骤二：准备工作准备所需的顶升设备和工具，并确保其安全可靠性。

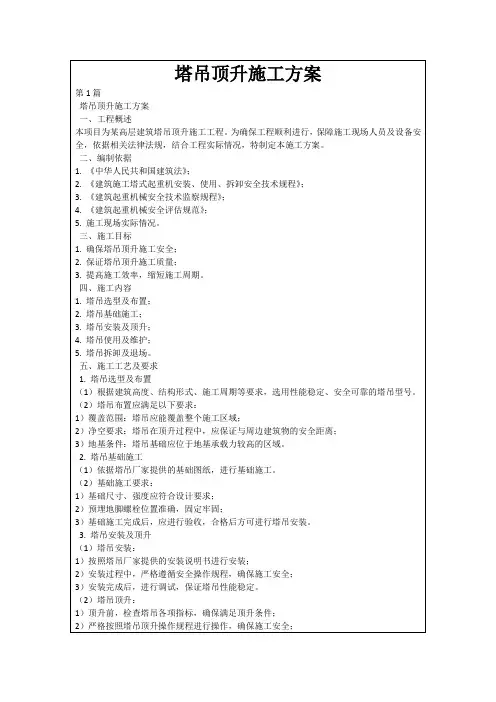

塔吊顶升施工方案
2.塔吊基础设计与施工
（1）根据塔吊厂家提供的基础图纸及工程实际情况，进行基础设计。
（2）基础施工要求：
-承载力：基础承载力满足塔吊工作及顶升需求；
-稳定性：基础结构稳定，防止不均匀沉降；
-预埋件：预埋地脚螺栓位置准确，固定牢固。
3.塔吊安装与调试
4.《建筑起重机械安全评估规范》；
5.施工现场实际情况。
三、施工目标
1.确保塔吊顶升施工安全；
2.保证塔吊顶升施工质量；
3.提高施工效率，缩短施工周期。
四、施工内容
1.塔吊选型及布置；
2.塔吊基础施工；
3.塔吊安装及顶升；
4.塔吊使用及维护；
5.塔吊拆卸及退场。
五、施工工艺及要求
1.塔吊选型及布置
（1）根据建筑高度、结构形式、施工周期等要求，选用性能稳定、安全可靠的塔吊型号。
2）办理相关手续，完成塔吊退场。
六、施工安全措施
1.加强施工现场安全培训，提高施工人员安全意识；
2.设置安全防护措施，确保施工现场安全；
3.定期对施工设备进行检查、维护，保证设备安全；
4.严格执行施工现场管理制度，规范施工行为；
5.制定应急预案，提高应对突发事件的能力。
七、施工进度计划
1.塔吊选型及布置：1周；
3.加强施工过程质量控制，严格执行验收标准；
4Байду номын сангаас对作业人员进行技能培训，提高施工水平；
5.定期对工程质量进行检查、评估，确保工程质量。
本方案经审批通过后，作为施工现场实施的依据。全体施工人员应严格遵守本方案，确保工程顺利进行。如遇特殊情况需调整方案，应重新报批。
塔吊顶升施工方案
塔吊顶升施工方案第一部分：安全生产管理目录第一章编制依据第二章工程概况2.1 工程概况本工程是一座高层建筑，地处市中心，总建筑面积约为10万平方米。
工程涉及的塔吊数量较多，需要采取科学合理的安装和管理措施，确保施工安全。
2.2 工程特点本工程特点是建筑高度较高，场地狭小，周围交通繁忙。
这些因素都会对施工安全带来一定的挑战，需要特别注意。
第三章塔吊选型及定位3.1 塔吊的选型在选型时需要考虑工程的高度、重量、施工周期等因素，选择适合的塔吊型号，确保施工安全和效率。
3.2 塔吊主要参数塔吊的主要参数包括起重量、工作半径、最大高度、最大倾角等。
在选型和使用时，需要充分考虑这些参数，确保塔吊的安全和稳定性。
第四章安装技术4.1 技术措施在塔吊的安装过程中，需要采取科学合理的技术措施，确保塔吊的安全和稳定性。
这些措施包括基础施工、塔吊组装、固定和配平等。
4.2 人员组织在塔吊的安装过程中，需要合理组织人员，确保施工安全和效率。
需要明确各个岗位的职责和要求，确保每个人都能够做好自己的工作。
第五章塔吊顶升5.1 顶升前的准备在进行塔吊顶升前，需要进行充分的准备工作，包括检查设备、清理工作区域、准备材料等。
5.2 顶升前塔机的配平在进行塔吊顶升前，需要对塔机进行配平，确保塔机的稳定性和安全性。
5.3 顶升作业在进行塔吊顶升时，需要采取科学合理的作业方式，确保塔吊的安全和稳定性。
需要注意顶升速度、顶升高度、顶升角度等因素。
5.4 顶升过程的注意事项在进行塔吊顶升时，需要特别注意一些事项，如气象条件、设备状态、作业环境等。
需要及时采取措施，确保施工安全。
5.5 投入使用前的工作在进行塔吊投入使用前，需要进行充分的检查和测试工作，确保塔吊的安全和稳定性。
需要注意各个部件的状态和性能，确保其符合要求。
Chapter 5.6 Component n and Chapter 6 Safety and Quality Assurance MeasuresIn Chapter 5.6.the components of the project are ___ their quality and safety。
塔吊附着顶升专项方案
#### 一、编制依据为确保施工现场塔吊在附着顶升过程中的安全、高效作业，特制定本方案。
编制依据包括：1. 《特种设备安全监察条例》（2009修正）国务院令第549号2. 《建筑起重机械安全监督管理规定》（中华人民共和国建设部令第166号）3. 《起重机械安全监察规定》（国家质量监督检验检疫总局令第92号）4. 《建筑施工安全检查标准》（JGJ59-99）5. 《建筑机械使用安全技术规程》（JGJ33—2001）6. 《塔式起重机安全规程》（GB5144-2006）7. 《建筑施工塔式起重机安装、使用、拆除安全技术规程》JGJ196-20108. 《起重机械安全规程》GB6067-859. 《建筑起重机械安全评估技术规程》JGJT1879-200910. 施工现场实际情况及工程图纸#### 二、工程概况本工程为高层建筑项目，施工过程中将使用塔式起重机进行材料、设备的垂直运输。
为确保塔吊在附着顶升过程中的安全，特制定本方案。
#### 三、塔吊附着顶升方案1. 塔吊型号选择：根据施工现场实际情况，选择合适的塔吊型号，确保其起重能力、工作半径、附着高度等参数满足施工要求。
2. 基础设置：塔吊基础采用预埋节形式，基础块大小为5.6m×5.6m×1.35m，预埋马凳高0.65m，预埋节大小为2m×2m×2m。
3. 附着装置：塔吊附着装置采用固定式，附着间距根据工程实际情况进行合理设置。
4. 顶升作业：塔吊顶升分为多次进行，每次顶升前需进行详细的检查，确保顶升过程中的安全。
5. 安全措施：a. 顶升前，对塔吊进行检查，确保各部件完好无损。
b. 顶升过程中，专人负责指挥，确保操作人员遵守操作规程。
c. 顶升过程中，加强对塔吊的监控，确保其运行稳定。
d. 顶升过程中，加强现场安全管理，防止人员误入危险区域。
6. 验收与交付：塔吊附着顶升完成后，进行验收，确保其满足设计要求。
塔吊顶升方案
塔吊顶升方案引言在建筑工地中，塔吊是一种非常重要的设备，用于搬运和安装重物。
然而，由于建筑物的高度不断增加，塔吊顶升也成为了一个关键的问题。
本文将介绍塔吊顶升的一种方案，包括具体操作步骤和注意事项。
方案概述本方案针对塔吊的顶升需求进行了设计，通过合理安排设备和使用特制的顶升装置，实现塔吊的顶升，以适应不同高度的建筑物。
操作步骤步骤一：准备工作在进行塔吊顶升之前，需要进行一些准备工作。
1.安全检查：对塔吊的各个部位进行细致的检查，确保设备没有损坏或异常。
2.清理工作区域：清理工作区域，确保无障碍物和危险物品存在。
3.准备顶升装置：准备好合适的顶升装置，确保装置具有足够的承重能力和稳定性。
步骤二：装置安装安装顶升装置是进行塔吊顶升的关键步骤。
1.确定安装位置：根据建筑物的实际高度，确定顶升装置的安装位置。
一般情况下，选择在塔吊的基座上进行安装。
2.固定顶升装置：将顶升装置固定在基座上，确保其稳定性和牢固。
3.连接顶升装置和塔吊：通过合适的连接器将顶升装置和塔吊主体连接起来。
步骤三：顶升操作完成顶升装置的安装后，可以进行顶升操作了。
1.启动顶升装置：启动顶升装置，确保其正常工作。
2.控制塔吊顶升：通过操作控制面板或遥控器，控制顶升装置将塔吊逐渐顶升到目标高度。
3.监控顶升过程：在顶升过程中，需要密切关注塔吊的状态和顶升装置的工作情况，及时发现并解决问题。
步骤四：顶升完成当塔吊顶升到目标高度后，进行以下操作。
1.固定塔吊：将塔吊固定在所选的高度上，使用适当的固定装置和方法。
2.解除顶升装置：将顶升装置从塔吊上拆卸下来。
3.完成验收：对顶升后的塔吊进行验收，确保其工作正常。
注意事项在执行塔吊顶升方案时，需要注意以下事项。
1.安全第一：确保所有操作人员严格遵守安全操作规程，佩戴必要的安全防护装备，避免事故发生。
2.配置合适的设备：选择适用于实际需求的顶升装置，并确保其具备足够的承重能力和稳定性。
3.进行充分的准备工作：在进行塔吊顶升前，进行详细的准备工作，包括安全检查、工作区域清理和顶升装置的准备等。
塔吊顶升方案
塔吊顶升方案1. 简介塔吊是建筑工地常用的起重设备，用于吊装和移动重物。
然而，在施工过程中，有时会遇到需要将塔吊顶升的情况。
本文将介绍塔吊顶升的方案，以及顶升过程中需要注意的事项。
2. 塔吊顶升方案在进行塔吊顶升之前，需要制定详细的顶升方案。
下面是一般的塔吊顶升方案步骤：2.1. 确定顶升高度首先，需要确定需要将塔吊顶升的高度。
这通常根据施工需要和建筑物高度来决定。
确保顶升高度符合相关安全标准和法规要求。
2.2. 安装基座和顶升机构在开始顶升之前，需要先安装基座和顶升机构。
基座是用于支撑塔吊的结构，顶升机构用于顶升塔吊本体。
2.3. 卸载塔吊臂和配重在顶升之前，需要卸载塔吊的臂和配重。
这可以通过吊装设备进行，确保在卸载过程中安全可控。
2.4. 进行顶升根据顶升方案，使用顶升机构将塔吊顶升到指定高度。
确保在顶升过程中使用合适的悬挂设备和安全装置，以防止意外发生。
2.5. 安装塔吊臂和配重顶升完成后，需要重新安装塔吊的臂和配重。
确保安装过程中，臂和配重的连接牢固可靠。
3. 顶升过程中的注意事项在进行塔吊顶升时，需要注意以下事项：3.1. 安全第一顶升过程中，安全始终是最重要的。
确保所有参与顶升的人员都具备相关培训和证书，并遵守安全操作规程。
应检查顶升设备和安全装置的工作状态，确保其正常运行。
3.2. 严格按照方案进行顶升过程中，需要严格按照预先制定的顶升方案进行操作。
任何未经计划的变动都可能导致不可预料的风险。
事先评估所需的时间和资源，并制定相应的预案。
3.3. 考虑周围环境在进行塔吊顶升之前，要仔细考虑周围环境的因素。
例如，建筑物的高度和结构，地面的稳定性，天气等。
确保顶升过程中不会影响到周围的建筑物和人员安全。
3.4. 监控顶升过程在顶升过程中，应进行实时监控，确保塔吊的顶升稳定。
可以使用传感器和监控设备，及时发现潜在的问题并采取措施加以解决。
3.5. 完成后的检查和测试顶升完成后，应进行彻底的检查和测试，以确保塔吊的安全和正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔吊顶升方案
一、编制依据；
1、QTZ8O0塔式起重机使用说明书
2、GB5144-94T《塔式起重机安全管理规定》
3、3JG/T100-99《塔式起重机操作规程》
4、2G9462-99《塔式起重机技术条件》
二、工程概况：
青岛新机场航站区能源中心及综合楼工程，位于青岛市胶州胶东镇辖区内，结构形式：框架，基础形式：桩基，高度17.30M，建筑区域东西长度为97.15，南北部长度为：95.77M呈矩形。
建设单位：青岛新机场建设集团
设计单位;中国西南设计研究院
监理单位;青岛高园建设咨询管理有限公司
施工单位;青岛安装建设股份有限公司
安装单位；青岛万泰起重设备安装工程有限公司
产权单位：青岛广联顺工程机械有限公司
三、塔吊布置：根据施工需要，需设置安装QTZ80塔吊2台.
分别布置在建筑物东西两侧，塔吊1布置在8-9轴交S-T轴柱网中间，计划搭设高度为31M，塔吊2布置在8-9轴交A-A轴南9.10M中间，计划搭设高度37.50m,旋转半径均为57.0M。
四、塔吊顶升方案
1、2#塔机基本情况:
现有高度37.5M 需顶升 1 节,塔吊自由端40.0 M
2、顶升施工组织机构人员分工:
五、准备工作:
1、顶升前完好检验(两人以上签名)
2、安装所需工具由安装单位负责
3、安全技术交底,交底人许良春2016年12 月9
日
(1)详细说明本施工方案,把重点,难点作着重分解落实.
(2)讲清人员分工,持证上岗,严格遵守操作规程,明确个人责
任
(3)安装人员分工应严格执行高空作业的安全要求,包括戴安
全帽,系安全带,穿防滑鞋,禁止饮酒等.
(4)雷雨天,雪天或风速大于13m／s(4级风以上)恶劣天气时
不得进行塔吊安装作业.
(5)请项目部或安装单位在工地施工作业区设置安全标志告
示.
(6)接受交底人签名:
六、顶升步骤:
1、将超重臂旋至引入标准节的方向(起重臂位于爬升架上伸框架的正上方)如果准备同时加几个标准节,则把要加的标准节一个个吊起,依次排列在起重臂下方,回转制动器处于制动位置.
2、放出电缆(长度略大于总的爬升高度)在地面先将标准引进轮固定的塔身标准节下部的四个角上,然后吊起标准节放在外伸框架上,吊适当配重,调整小车位置如(吊一节标准,位置在第一个吊点处.)使得塔机上部重心落在顶升油缸梁上,实际操作中,观察套架上下8只导轮与塔身标准节主肢杆的间隙基本相同时,即为理想位置,顶升过程严禁回转.
3、开动液压系统,将顶升横梁勾扳挂在踏步上,拆除塔身和下支座之间的8只高强度螺栓,再使活塞杆伸出,使套架上的爬升搁在塔身的上一踏步上,再次收缩油缸至顶升横梁勾扳挂在上一个踏步上,再次伸出活塞杆,此时塔身上方已有一个标准节空间,利用引进轮在外伸框架上滚动,把标准节引至塔身正上方,对准标准节的螺栓连接孔,缩回油缸至上下标准节接
触时,卸下引进轮,调整活塞长度,将下支座与塔身接合面对角线上四只高强螺栓拧紧.
4、将第二个要加的标准节,吊放在外伸框架上,按上述方法,加完所有要加后标准节,最后将下支座与塔身之间的8只高强度螺栓拧紧,至此塔机安装完毕,调整好完全装置.就可以进入工作状态了.
(1)自顶升横梁勾扳挂在塔机踏板上,至活塞杆伸出,套架上的爬升搁在踏步上,在这段过程中,必须认真,仔细观察套架相对顶升横梁和塔身的运动情况,如有异常情况,应立即停止顶升.
(2)起吊钢丝绳应尽可能短,以便吊起标准节放在外伸框架上.
(3)自准备加节到加节结束,在这段过程中严禁起重臂进行回转.
(4)加节时,应先调整高度限位至不起作用,使吊钩尽量按近变幅小车底部,但随时观察吊钩的位置.
(5)若要连续加几个标准节,则每加完一节,在起吊下一标准节前,必须拧紧下支座和塔身之半对角线上的4只高强螺栓.
(6)所加标准节的踏步必须与已有的塔身节上的踏步对准.
(7)顶升工作全部完成后,必要时,可以将套架下降至塔身底部并加以固定.以降底整个塔机的重心和减少迎风面积.
(8)塔机加节完毕,应旋转臂架至不同的高度,检查塔身标准节各接头处高强度螺栓的拧紧情况,(哪一根主肢杆位于平衡臂正下方时,就把此弦杆从上到下的所有螺栓拧紧).
(9)顶升时,其风力不宜超过四级.
七、顶升安全措施
(1)顶升过程中起重臂应与爬升架引进梁方向一致,回转装置应锁住,禁止在顶升过程中回转.
(2)连续加节时,在吊钩起吊下一节塔身节前,下支座与塔身节之间至少要对角连接一对M39连接螺栓.
(3)每次顶升前应开动小车找好平衡
(4)顶升作业时风速必须小于13m／s
塔吊顶升方案
工地名称: 青岛新机场能源中心及综合楼
塔吊型号: QTZ8O
编制人:
审核人:
审批人:
编制日期: 2016-12-9
编制单位：青岛安装建设股份有限公司。
